MAZDA MODEL 3 HATCHBACK 2015 Brukerhåndbok (in Norwegian)
Manufacturer: MAZDA, Model Year: 2015, Model line: MODEL 3 HATCHBACK, Model: MAZDA MODEL 3 HATCHBACK 2015Pages: 689, PDF Size: 8.74 MB

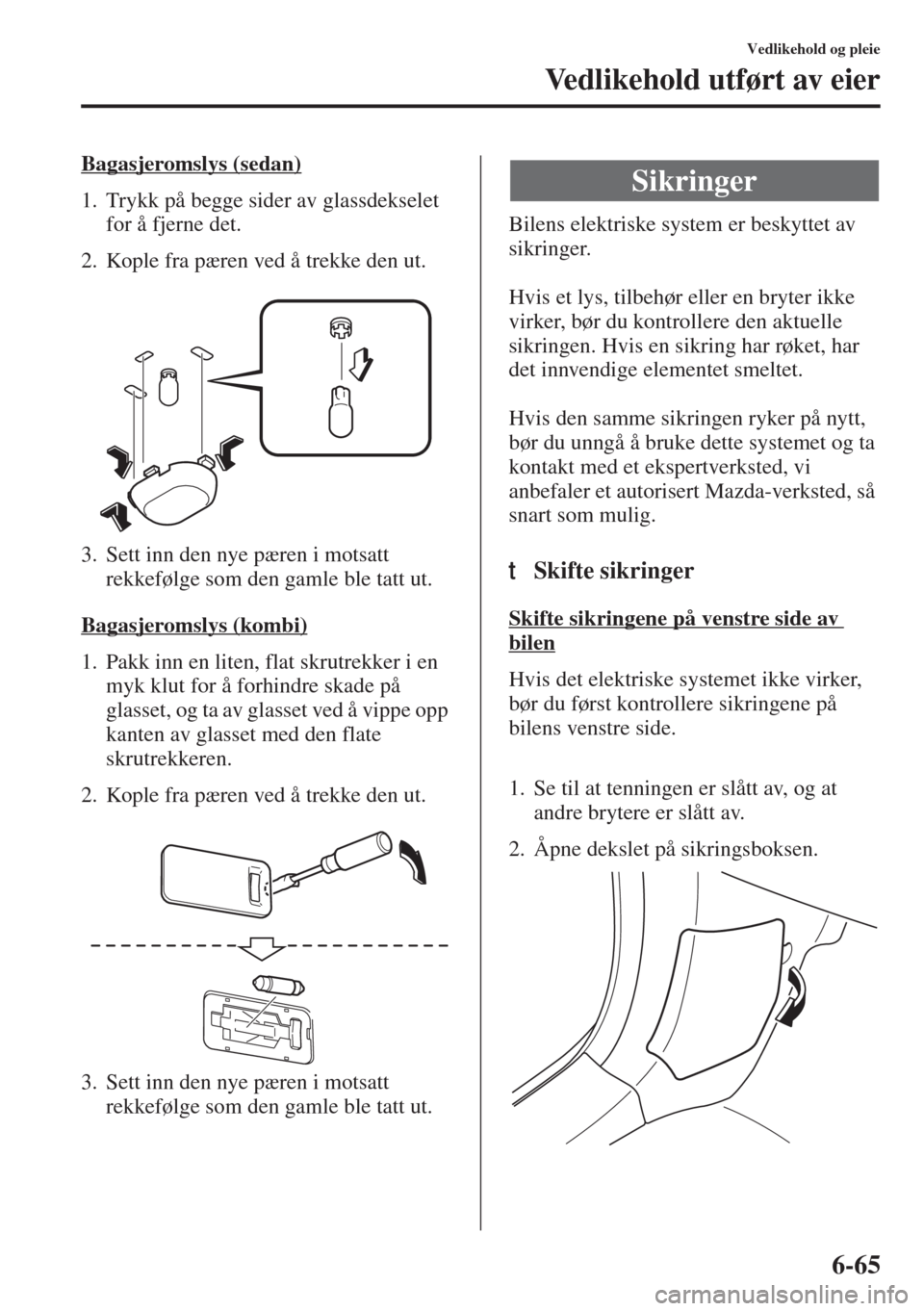

Page 561 of 689

6-65
Vedlikehold og pleie
Vedlikehold utført av eier
Bagasjeromslys (sedan)
1. Trykk på begge sider av glassdekselet
for å fjerne det.
2. Kople fra pæren ved å trekke den ut.
3. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Bagasjeromslys (kombi)
1. Pakk inn en liten, flat skrutrekker i en
myk klut for å forhindre skade på
glasset, og ta av glasset ved å vippe opp
kanten av glasset med den flate
skrutrekkeren.
2. Kople fra pæren ved å trekke den ut.
3. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.Bilens elektriske system er beskyttet av
sikringer.
Hvis et lys, tilbehør eller en bryter ikke
virker, bør du kontrollere den aktuelle
sikringen. Hvis en sikrin
g har røket, har
det innvendige elementet smeltet.
Hvis den samme sikringen ryker på nytt,
bør du unngå å bruke dette systemet og ta
kontakt med et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted, så
snart som mulig.
tSkifte sikringer
Skifte sikringene på venstre side av
bilen
Hvis det elektriske systemet ikke virker,
bør du først kontrollere sikringene på
bilens venstre side.
1. Se til at tenningen er slått av, og at
andre brytere er slått av.
2. Åpne dekslet på sikringsboksen.
Sikringer

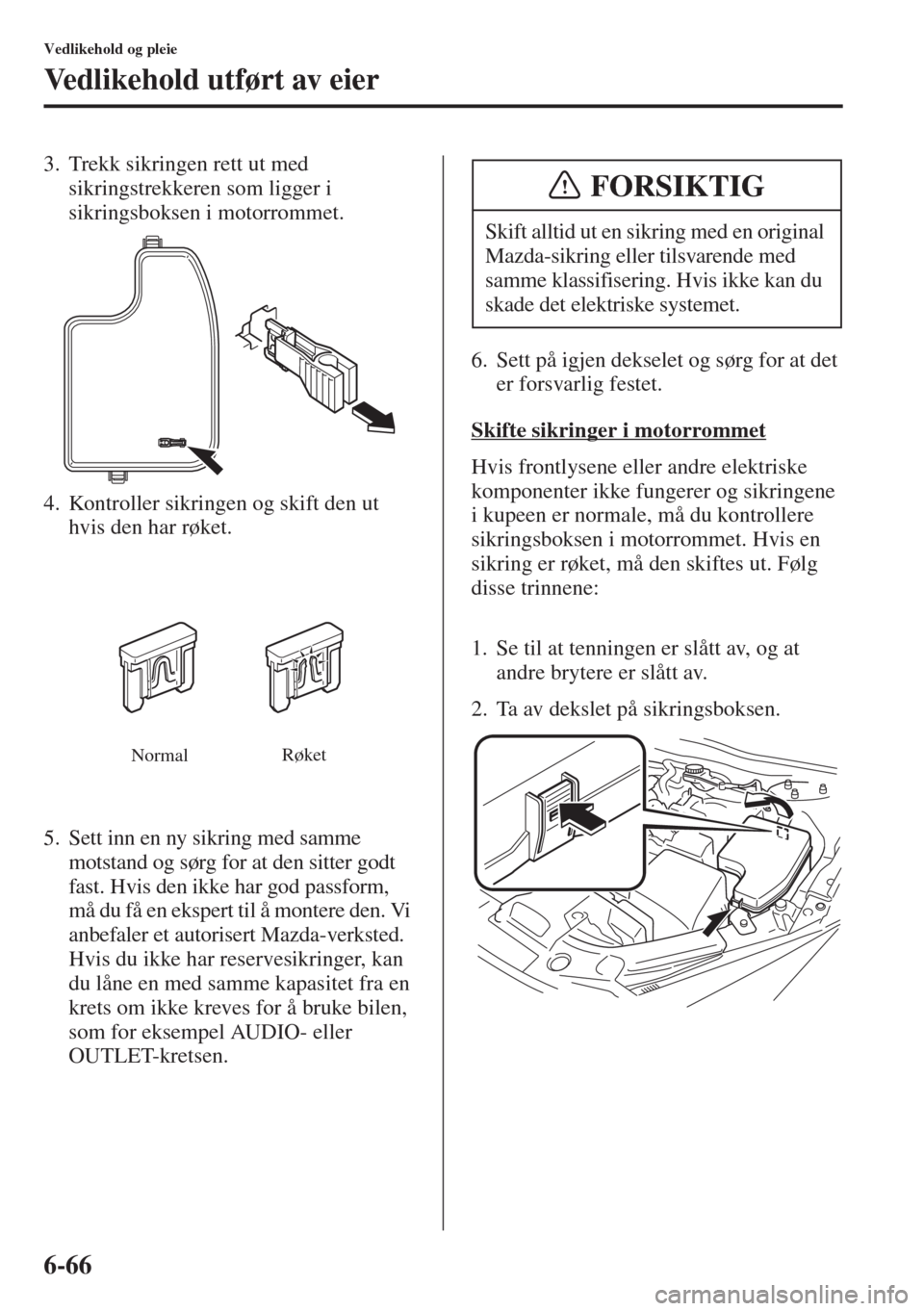

Page 562 of 689

6-66
Vedlikehold og pleie
Vedlikehold utført av eier
3. Trekk sikringen rett ut med
sikringstrekkeren som ligger i
sikringsboksen i motorrommet.
4. Kontroller sikringen og skift den ut
hvis den har røket.
5. Sett inn en ny sikring med samme
motstand og sørg for at den sitter
godt
fast. Hvis den ikke har god passform,
må du få en ekspert til å montere den. Vi
anbefaler et autorisert Mazda-verksted.
Hvis du ikke har reservesikringer, kan
du låne en med samme kapasitet fra en
krets om ikke
kreves for å bruke bilen,
som for eksempel AUDIO- eller
OUTLET-kretsen.6. Sett på igjen dekselet og sørg for at det
er forsvarlig festet.
Skifte sikringer i motorrommet
Hvis frontlysene eller andre elektriske
komponenter ikke fungerer og sikringene
i kupeen er normale, må du kontrollere
sikringsboksen i motorrommet. Hvis en
sikring er røket, må den skiftes ut. Følg
disse trinnene:
1. Se til at tenningen er slå
tt av, og at
andre brytere er slått av.
2. Ta av dekslet på sikringsboksen.
NormalRøket
Skift alltid ut en sikring med en original
Mazda-sikring eller tilsvarende med
samme klassifisering. Hvis ikke kan du
skade det elektriske systemet.
FORSIKTIG

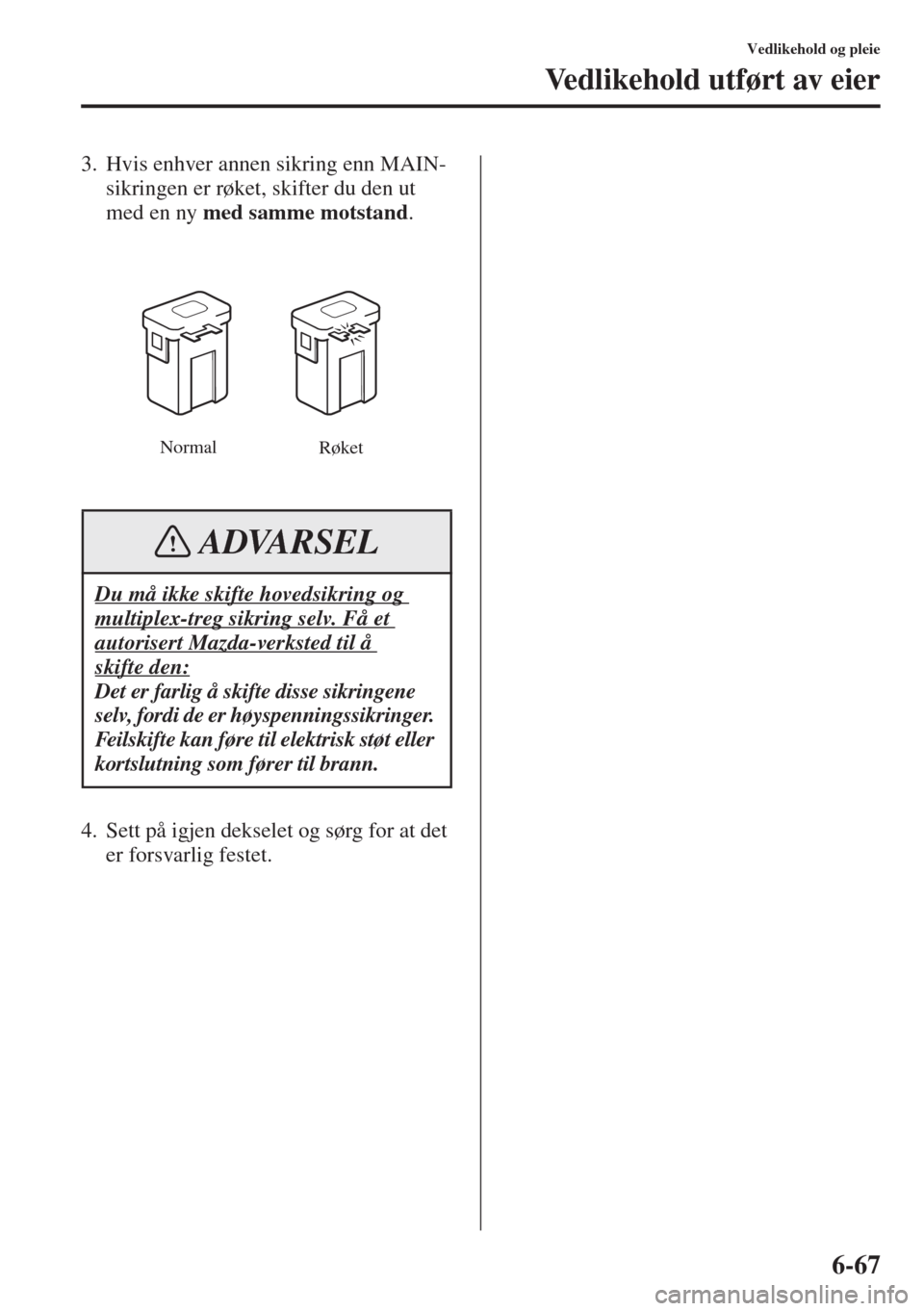

Page 563 of 689

6-67
Vedlikehold og pleie
Vedlikehold utført av eier
3. Hvis enhver annen sikring enn MAIN-
sikringen er røket, skifter du den ut
med en ny med samme motstand.
4. Sett på igjen dekselet og sørg for at det
er forsvarlig festet.
Du må ikke skifte hovedsikring og
multiplex-treg sikring selv. Få et
autorisert Mazda-verksted til å
skifte den:
Det er farlig å skifte disse sikringene
selv, fordi de er høyspenningssikringer.
Feilskifte kan føre til elektrisk støt eller
kortslutning som fører til brann.
Normal
Røket
ADVARSEL
Page 564 of 689

6-68
Vedlikehold og pleie
Vedlikehold utført av eier
tBeskrivelse av sikringsboksen
Sikringsboks (motorrom)
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
1 FOG 15 A Tåkelys foran*
2 H/L HI 20 A Fjernlys
3 H/CLEAN 20 A Frontlyktspyler*
4 STOP 10 A Bremselys, tåkelys bak*
5 ROOM 15 A Taklys
6ENG+B7,5 A Motorens kontrollsystem*
7FUEL WARM 15 A Drivstoffvarmer*
8 HAZARD 25 A Nødblinklys, blinklys
9ABS/DSCS 30 A ABS, dynamisk stabilitetskontroll*
10 METER27,5 A Instrumentpanel*
11 AUDIO27,5 A Stereoanlegg*
12 BOSE 25 A
Modeller som er utstyrt med Bose
® Sound System*
13 AUDIO1 15 A Stereoanlegg*
14 FUEL PUMP 15 A Drivstoffsystem*
15HID R
DRL15 A
Frontlys (høyre)
*1
16 AT PUMP 15 A Kontrollsystem for gir-/drivakselsystem*
17HORN 15 A Horn
Multiplex treg sikring
*Noen modeller.
Page 565 of 689

6-69
Vedlikehold og pleie
Vedlikehold utført av eier
*1 Med xenonfusjons-frontlykter
*2 Med halogenfrontlykter18 TAIL 15 A Baklys, skiltlys, markeringslys
19CNG 15 A —
20 AT 15 A Kontrollsystem for gir-/drivakselsystem
21 R.WIPER 15 A Vindusvisker bak*
22 A/C7,5 A Klimaanlegg
23 ENGINE3 15 A Motorens kontrollsystem
24 ENGINE2 15 A Motorens kontrollsystem
25 ENGINE1 15 A Motorens kontrollsystem
26 GLOW SIG 5 A Motorens kontrollsystem*
27EVVT 20 A Motorens kontrollsystem*
28 WIPER 20 A Vindusvisker og -spyler for frontrute
29DCDC REG 30 A For beskyttelse av forskjellige kretser*
30 FUEL PUMP2 30 A —
31 ADD FAN DE 40 A Kjølevifte*
32 P.WINDOW1 30 A Elektriske vinduer
33 H/L LOW R 15 A
Frontlys nærlys (høyre)
*2
34H/L LOW L
HID L15 A
Frontlys (venstre)*1, frontlys nærlys (venstre)*2
35 METER1 10 A Instrumentpanel
36 IG2 30 A For beskyttelse av forskjellige kretser
37LPG 30 A —
38 FAN DE 40 A Kjølevifte*
39DCDC DE 40 A For beskyttelse av forskjellige kretser*
40 SRS17,5 A Kollisjonspute
41 MOTOR. IG1 15 A Motorens kontrollsystem
42 C/U IG1 15 A For beskyttelse av forskjellige kretser
43 — — —
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
*Noen modeller.
Page 566 of 689

6-70
Vedlikehold og pleie
Vedlikehold utført av eier
Sikringsboks (venstre side)
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
1P.WINDOW3
P. S E AT D30 A Elektrisk seteregulering*
2 D.LOCK 25 A Elektriske dørlåser
3 P.WINDOW2 25 A Elektriske vinduer
4 SEAT WARM 20 A Setevarmer*
5 R.OUTLET3 15 A —
6 SRS2/ESCL 15 A Elektronisk rattlås
7SUNROOF 10 A Soltak*
8M.DEF7,5 A Oppvarmede speil*
9R.OUTLET1 15 A Stikkontakter for tilbehør*
10 MIRROR7,5 A Elektrisk speil
11 F.OUTLET 15 A Stikkontakter for tilbehør
12ABS IG
AT I N D7,5 A Girskiftindikator, automatgir*
13 SRS17,5 A —
14 METER1 10 A —
15 C/U IG1 15 A —
*Noen modeller.
Page 567 of 689

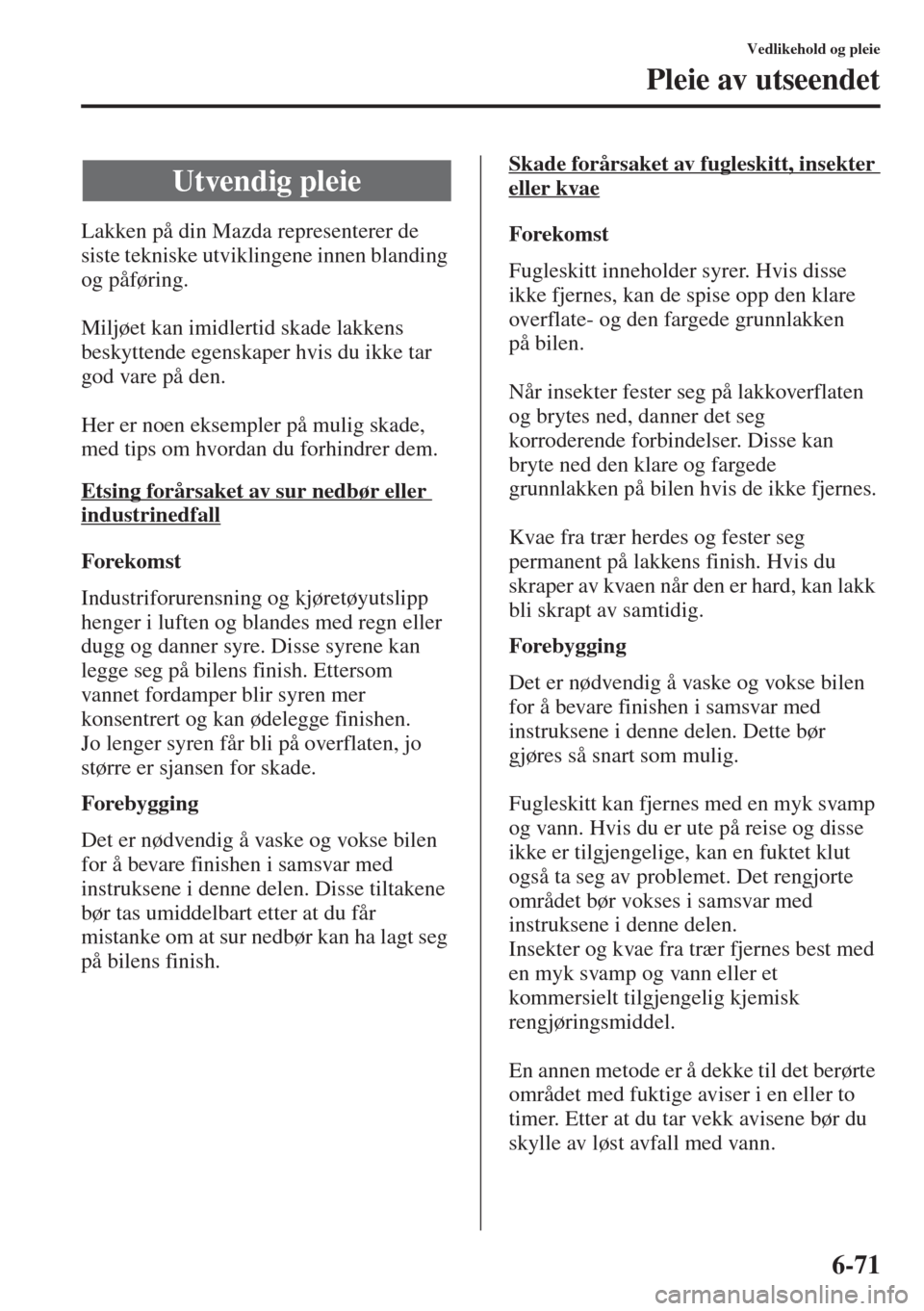

6-71
Vedlikehold og pleie
Pleie av utseendet
Lakken på din Mazda representerer de
siste tekniske utviklingene innen blanding
og påføring.
Miljøet kan imidlertid skade lakkens
beskyttende egenskaper hvis du ikke tar
god vare på den.
Her er noen eksempler på mulig skade,
med t
ips om hvordan du forhindrer dem.
Etsing forårsaket av sur nedbør eller
industrinedfall
Forekomst
Industriforurensning og kjøretøyutslipp
henger i luften og blandes med regn eller
dugg og danner syre. Disse syrene kan
legge seg på bilens finish. Ettersom
vannet fordamper blir syren mer
konsentrert og kan ødelegge finishen.
Jo lenger syren får bli på overflaten, jo
større er sjansen for skade.
Forebygging
Det er nødvendig å vaske og vokse bilen
for å bevare finishen i samsvar med
instruksene i denne delen. Disse tiltakene
bør tas umidde
lbart etter at du får
mistanke om at sur nedbør kan ha lagt seg
på bilens finish.Skade forårsaket av fugleskitt, insekter
eller kvae
Forekomst
Fugleskitt inneholder syrer. Hvis disse
ikke fjernes, kan de spise opp den klare
overflate- og den fargede grunnlakken
på bilen.
Når insekter fester seg på lakkoverflaten
og brytes ned, danner det seg
korroderende forbindelser. Disse kan
bryte ned den klare og fargede
grunnlakken på bilen hvis de ikke fjernes.
Kvae fra trær herdes og fester seg
permanent på lakkens finish. Hvis du
skraper av kvaen n
år den er hard, kan lakk
bli skrapt av samtidig.
Forebygging
Det er nødvendig å vaske og vokse bilen
for å bevare finishen i samsvar med
instruksene i denne delen. Dette bør
gjøres så snart som mulig.
Fugleskitt kan fjernes
med en myk svamp
og vann. Hvis du er ute på reise og disse
ikke er tilgjengelige, kan en fuktet klut
også ta seg av problemet. Det rengjorte
området bør vokses i samsvar med
instruksene i denne delen.
Insekter og kvae fra trær fjernes best med
en myk svamp og vann eller et
kommersielt tilgjengelig kjemisk
rengjøringsmiddel.
En annen metode er å dekke til det berørte
området med fuktige aviser i en eller to
timer. Etter at du tar vekk avisene bør du
skylle av løst avfall med vann.
Utvendig pleie

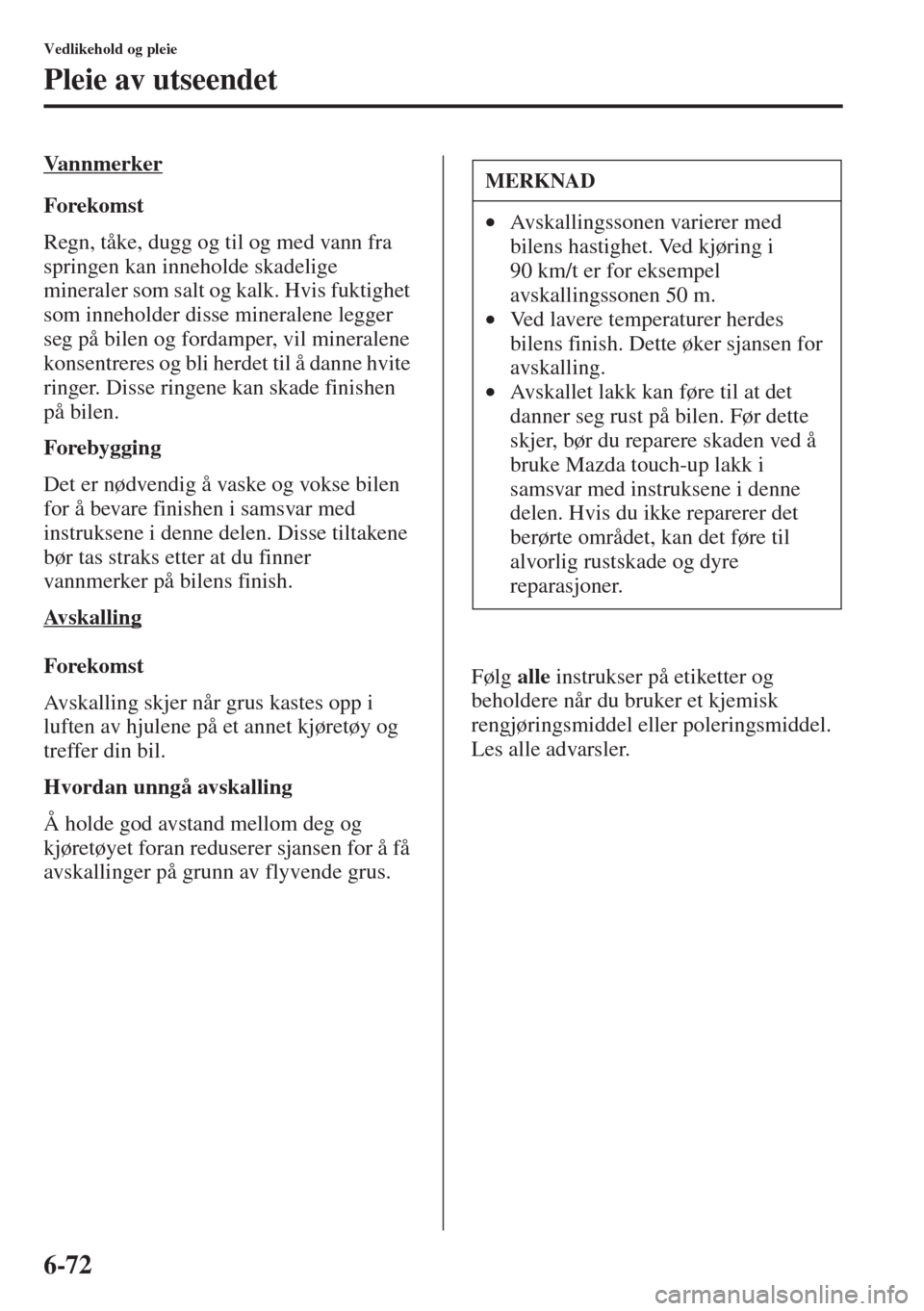

Page 568 of 689

6-72
Vedlikehold og pleie
Pleie av utseendet
Vannmerker
Forekomst
Regn, tåke, dugg og til og med vann fra
springen kan inneholde skadelige
mineraler som salt og kalk. Hvis fuktighet
som inneholder disse mineralene legger
seg på bilen og fordamper, vil mineralene
konsentreres og
bli herdet til å danne hvite
ringer. Disse ringene kan skade finishen
på bilen.
Forebygging
Det er nødvendig å vaske og vokse bilen
for å bevare finishen i samsvar med
instruksene i denne delen. Disse tiltakene
b
ør tas straks etter at du finner
vannmerker på bilens finish.
Avskalling
Forekomst
Avskalling skjer når grus kastes opp i
luften av hjulene på et annet kjøretøy og
treffer din bil.
Hvordan unngå avskalling
Å holde god avstand mellom deg og
kjøretøyet foran reduserer sjansen for å få
avskallinger på grunn av flyvende grus.Følg alle instrukser på etiketter og
beholdere når du bruker et kjemisk
rengjøringsmiddel eller poleringsmiddel.
Les alle advarsler.
MERKNAD
•Avskallingssonen varierer med
bilens hastighet. Ved kjøring i
90 km/t er for eksempel
avskallingssonen 50 m.
•Ved lavere temperaturer herdes
bilens finish. Dette øker sjansen for
avskalling.
•Avskallet lakk kan føre til at det
danner se
g rust på bilen. Før dette
skjer, bør du reparere skaden ved å
bruke Mazda touch-up lakk i
samsvar med instruksene i denne
delen. Hvis du ikke reparerer det
berørte området, kan det føre til
alvorlig rustskade og dyre
repar
asjoner.

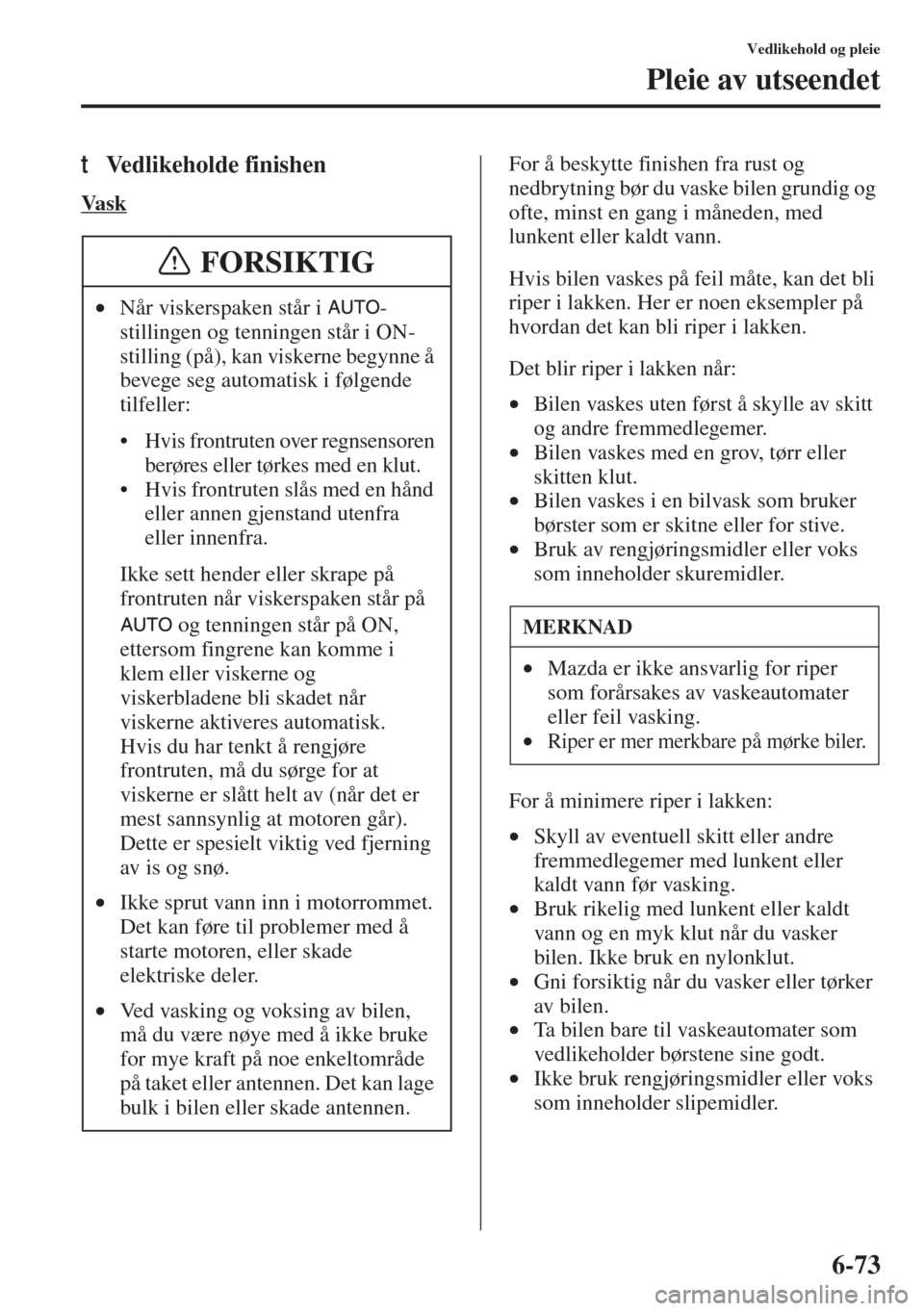

Page 569 of 689

6-73
Vedlikehold og pleie
Pleie av utseendet
tVedlikeholde finishen
Va s k
For å beskytte finishen fra rust og
nedbrytning bør du vaske bilen grundig og
ofte, minst en gang i måneden, med
lunkent eller kaldt vann.
Hvis bilen vaskes på feil måte, kan det bli
riper i lakken. Her er noen eksempler på
hvordan det kan bli riper i lakken.
Det blir riper i lakken når:
•Bilen vaskes uten først å skylle av skitt
og andre fremmedlegemer.
•Bilen vaskes med en grov, tørr eller
skitten klut.
•Bilen vaskes i en bilvask som bruker
børster som er skitne eller for stive.
•Bruk av rengjøringsmidler eller voks
som inneholder skuremidler.
For å minimere riper i lakken:
•Skyll av eventuell skitt eller andre
fremmedlegemer med lunkent eller
kaldt vann før vasking.
•Bruk rikelig med lunkent eller kaldt
vann og en myk klut når du vasker
bilen. Ikke bruk en nylonklut.
•Gni forsiktig når du vasker eller tørker
av bilen.
•Ta bilen bare til vaskeautomater som
vedlikeholder børstene sine godt.
•Ikke bruk rengjøringsmidler eller voks
som inneholder slipemidler. •Når viskerspaken står i -
stilli
ngen og tenningen står i ON-
stilling (på), kan viskerne begynne å
bevege seg automatisk i følgende
tilfeller:
• Hvis frontruten over regnsensoren
berøres eller tørkes med en klut.
• Hvis frontruten slås med
en hånd
eller annen gjenstand utenfra
eller innenfra.
Ikke sett hender eller skrape på
frontruten når viskerspaken står på
og tenningen står på ON,
ettersom fingrene kan komme i
klem eller viskerne og
viskerbladene bli skadet når
viskerne aktiveres automatisk.
Hvis du har tenkt å rengjøre
frontruten, må du sørge for at
viskerne er slått helt av (når det er
mest sannsynlig at motoren går).
Dette er spesielt viktig ved fjerning
av is og
snø.
•Ikke sprut vann inn i motorrommet.
Det kan føre til problemer med å
starte motoren, eller skade
elektriske deler.
•Ved vasking og voksing av bilen,
må du være nøye med å ikke bruke
for mye kraft på noe enkeltområd
e
på taket eller antennen. Det kan lage
bulk i bilen eller skade antennen.
FORSIKTIG
MERKNAD
•Mazda er ikke ansvarlig for riper
som forårsakes av vaskeautomater
eller feil vasking.
•Riper er mer merkbare på mørke biler.

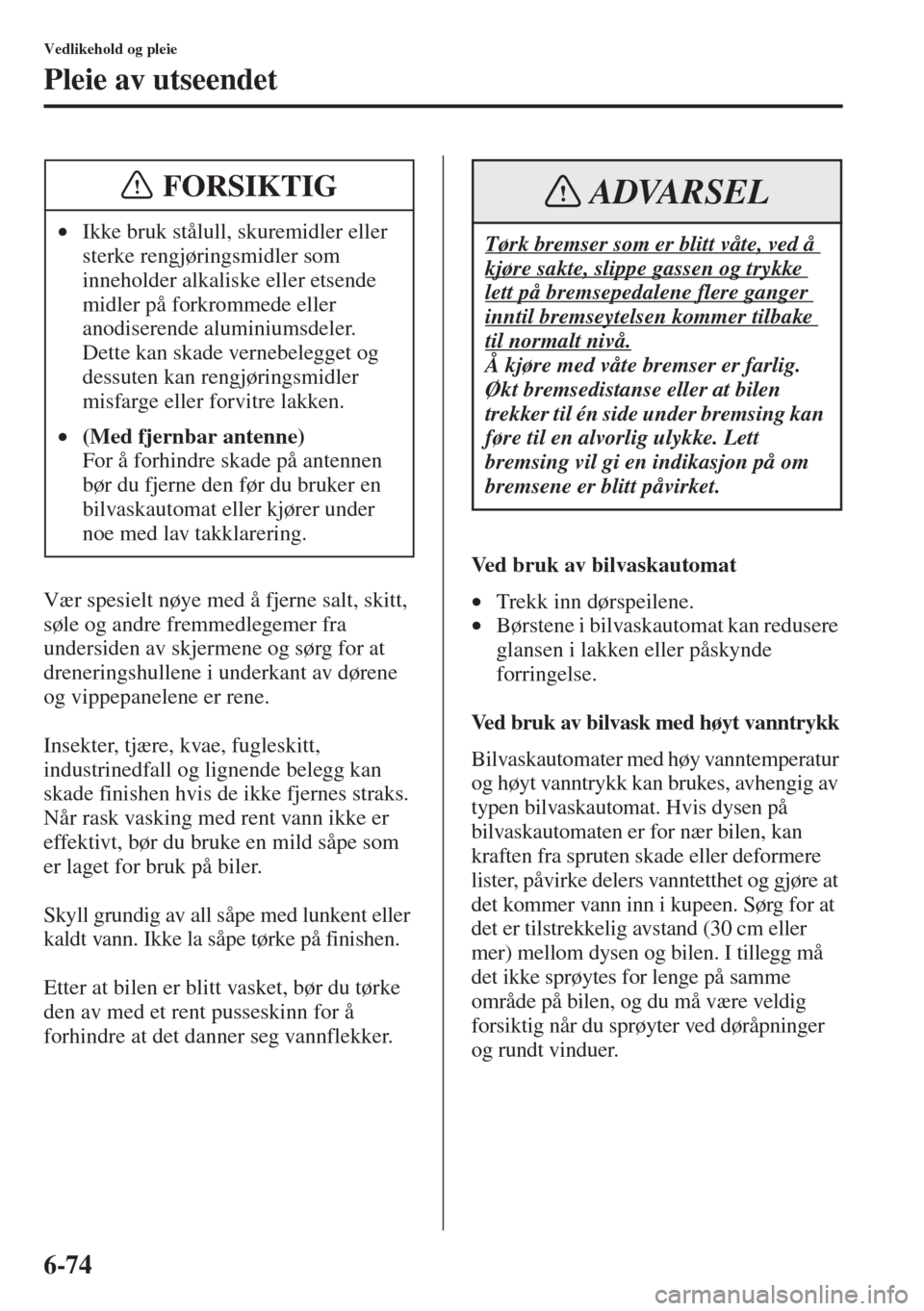

Page 570 of 689

6-74
Vedlikehold og pleie
Pleie av utseendet
Vær spesielt nøye med å fjerne salt, skitt,
søle og andre fremmedlegemer fra
undersiden av skjermene og sørg for at
dreneringshullene i underkant av dørene
og vippepanelene er rene.
Insekter, tjære, kvae, fugleskitt,
industrinedf
all og lignende belegg kan
skade finishen hvis de ikke fjernes straks.
Når rask vasking med rent vann ikke er
effektivt, bør du bruke en mild såpe som
er laget for bruk på biler.
Skyll grundig av all såpe med lunkent eller
kaldt vann. Ikke la såpe tørke på finishen.
Etter at bilen er blitt vasket, bør du tørke
den av med et rent pusseskinn for å
forhindre at det danner seg vannflekker.Ved bruk av bilvaskautomat
•Trekk inn dørspeilene.
•Børstene i bilvaskautomat kan redusere
glansen i lakken eller påskynde
forringelse.
Ved bruk av bilvask med høyt vanntrykk
Bilvaskautomater med høy vanntemperatur
og høyt vanntrykk kan brukes, avhengig av
typen bilvaskautomat. Hvis dysen på
bilvaskautomaten er for nær bilen, kan
kraften fra spruten skade eller deformere
lister, påvirke delers vanntetthet og gjøre at
det kommer vann inn i kupeen. Sørg for at
det er tilstrekkelig avstand (30 cm eller
mer) mellom dysen og bilen. I tillegg må
det ikke sprøytes for lenge på samme
område på bilen, og du må være veldig
forsiktig når du
sprøyter ved døråpninger
og rundt vinduer. •Ikke bruk stålull, skuremidler eller
sterke rengjøringsmidler som
inneholder alkaliske eller etsende
midler på forkrommede eller
anodiserende aluminiumsdeler.
Dette kan skade vernebelegget og
dessuten kan rengjøringsmidler
misfarge eller forvitre lakken.
•(Med fjernbar antenne)
For å forhindre skade på antennen
bør du fjerne den før du bruker en
bilvaskautomat eller kjører under
noe med lav takklarering.
FORSIKTIG
Tørk bremser som er blitt våte, ved å
kjøre sakte, slippe gassen og trykke
lett på bremsepedalene flere ganger
inntil bremseytelsen kommer tilbake
til normalt nivå.
Å kjøre med våte bremser er farlig.
Økt bremsedistanse eller at bilen
trekker til én side under bremsing kan
føre til en alvorlig ulykke. Lett
bremsing vil gi en indikasjon på om
bremsene er blitt påvirket.
ADVARSEL
