6-65
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
O wietlenie baga*nika (Sedan)

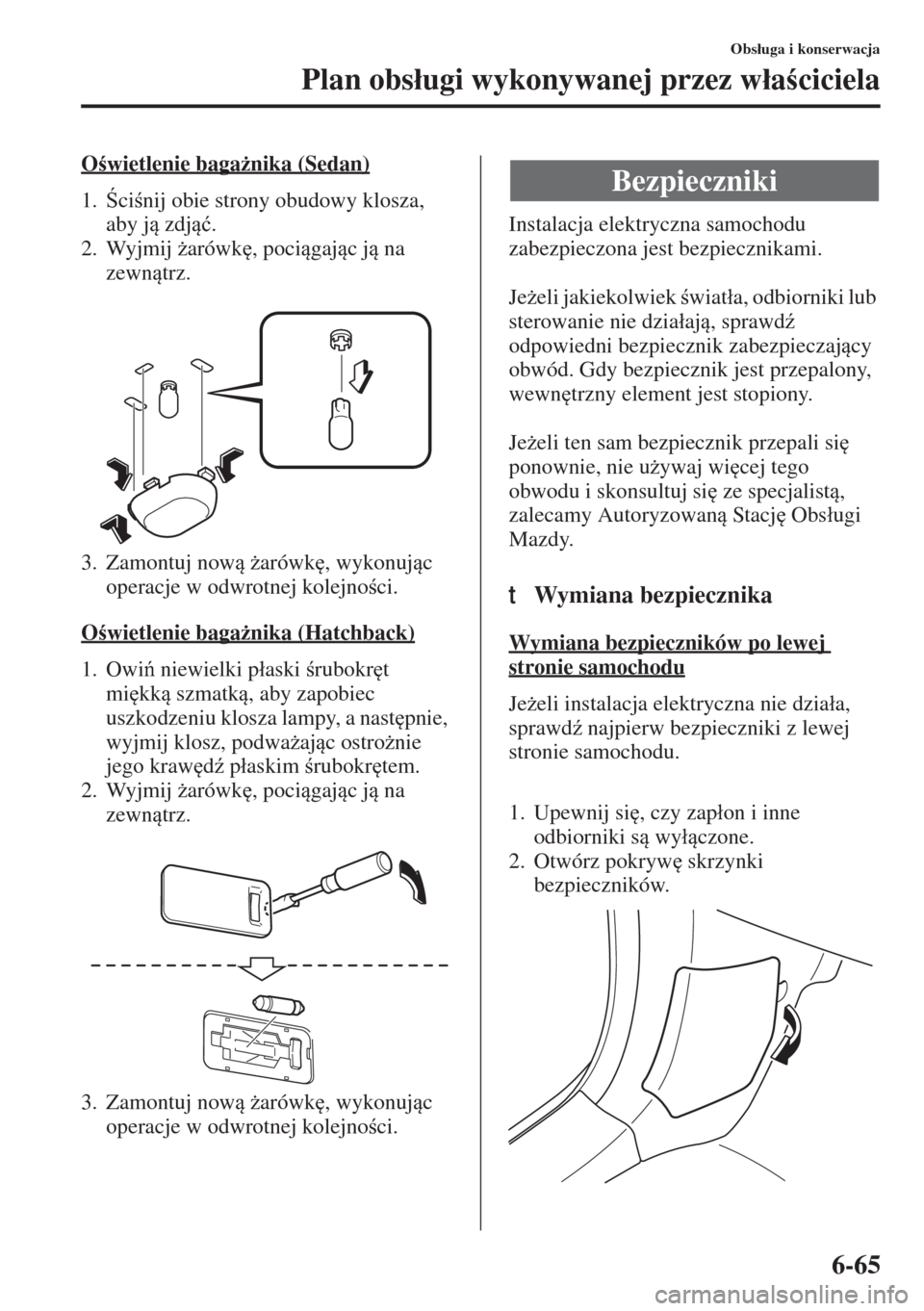

1. ci nij obie strony obudowy klosza,
aby j zdj ü.
2. Wyjmij *arówk
, pocigajc j na
zewntrz.
3. Zamontuj now *arówk
, wykonujc
operacje w odwrotnej kolejno ci.
O wietlenie baga*nika (Hatchback)
1. Owi niewielki p áaski rubokr
t
mi
kk szmatk, aby zapobiec
uszkodzeniu klosza lampy, a nast
pnie,
wyjmij klosz, podwa*ajc ostro*nie
jego kraw
d( p áaskim rubokr
tem.
2. Wyjmij *arówk
, pocigajc j na
zewntrz.
3. Zamontuj now *arówk
, wykonujc
operacje w odwrotnej kolejno ci.Instalacja elektryczna samochodu
zabezpieczona jest bezpiecznikami.
Je*eli jakiekolwiek wiat áa, odbiorniki lub
sterowanie nie dzia áaj, sprawd(
odpowiedni bezpiecznik zabezpieczajcy
obwód. Gdy bezpiecznik jest przepalony,
wewn
trzny element jest stopiony.
Je*eli ten sam bezpiecznik przepali si
ponownie, nie u*ywaj wi
cej tego
obwodu i skonsultuj si
ze specjalist,
zalecamy Autoryzowan Stacj
Obs áugi
Mazdy.
tWymiana bezpiecznika
Wymiana bezpieczników po lewej
stronie samochodu
Je*eli instalacja elektryczna nie dzia áa,
sprawd( najpierw bezpieczniki z lewej
stronie samochodu.
1. Upewnij si
, czy zap áon i inne
odbiorniki s wy áczone.
2. Otwórz pokryw
skrzynki
bezpieczników.
Bezpieczniki
Page 562 of 689
6-66
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela

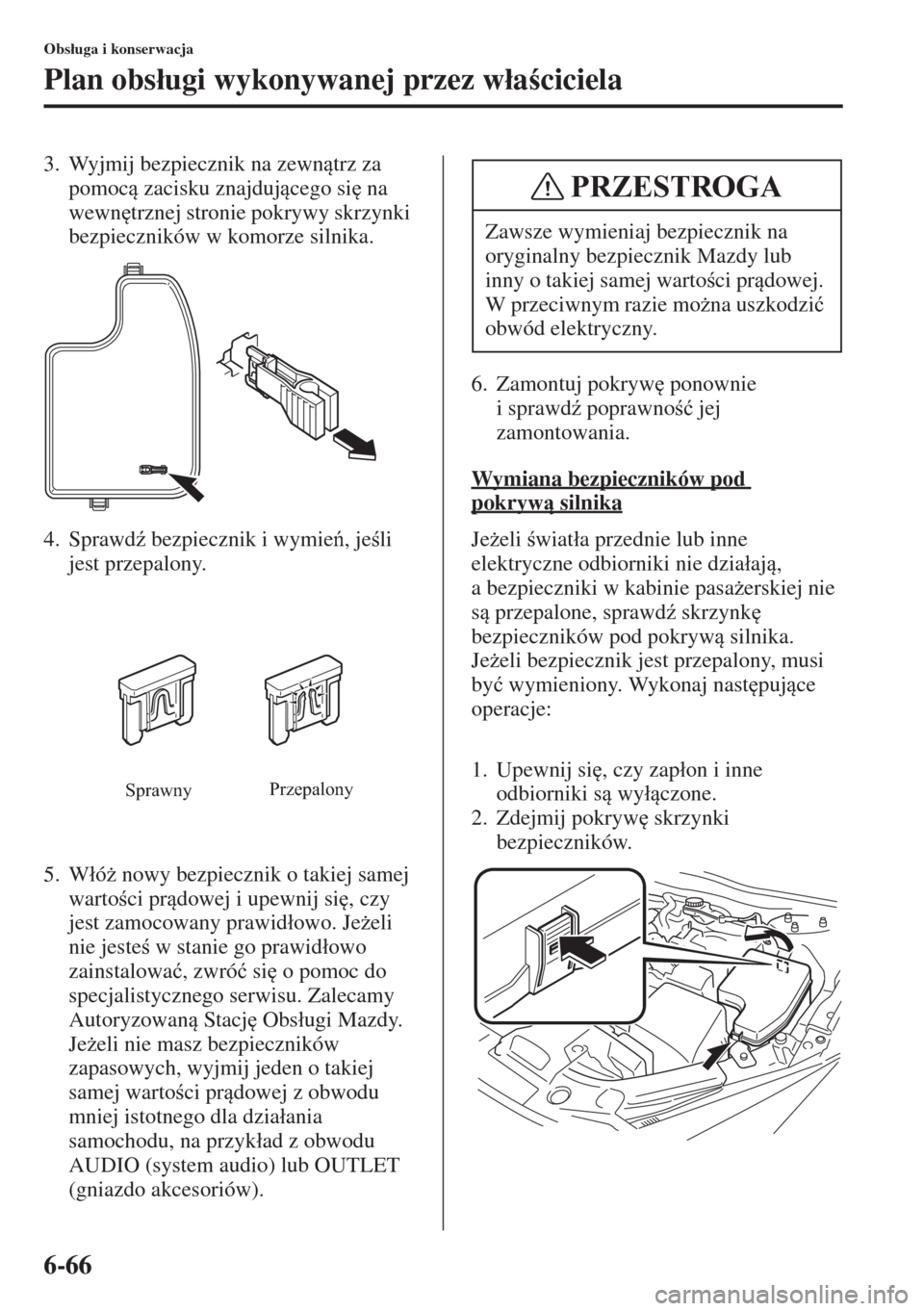

3. Wyjmij bezpiecznik na zewntrz za
pomoc zacisku znajdujcego si
na
wewn
trznej stronie pokrywy skrzynki
bezpieczników w komorze silnika.
4. Sprawd( bezpiecznik i wymie, je li
jest przepalony.
5. W áó* nowy bezpiecznik o takiej samej
warto ci prdowej i upewnij si
, czy
jest zamocowany prawid áowo. Je*eli
nie jeste w stanie go prawid áowo
zainstalowa ü, zwró ü si
o pomoc do
specjalistycznego serwisu. Zalecamy
Autoryzowan Stacj
Obs áugi Mazdy.
Je*eli nie masz bezpieczników
zapasowych, wyjmij jeden o takiej
samej warto ci prdowej z obwodu
mniej istotnego dla dzia áania
samochodu, na przyk áad z obwodu
AUDIO (system audio) lub OUTLET
(gniazdo akcesoriów).6. Zamontuj pokryw
ponownie
isprawd( poprawno ü jej
zamontowania.
Wymiana bezpieczników pod
pokrywsilnika
Je*eli wiat áa przednie lub inne
elektryczne odbiorniki nie dzia áaj,
a bezpieczniki w kabinie pasa*erskiej nie
s przepalone, sprawd( skrzynk
bezpieczników pod pokryw silnika.
Je*eli bezpiecznik jest przepalony, musi
by ü wymieniony. Wykonaj nast
pujce
operacje:
1. Upewnij si
, czy zap áon i inne
odbiorniki s wy áczone.
2. Zdejmij pokryw
skrzynki
bezpieczników.
SprawnyPrzepalony
Zawsze wymieniaj bezpiecznik na
oryginalny bezpiecznik Mazdy lub
inny o takiej samej warto ci prdowej.
W przeciwnym razie mo*na uszkodzi ü
obwód elektryczny.
PRZESTROGA
Page 563 of 689
6-67
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela

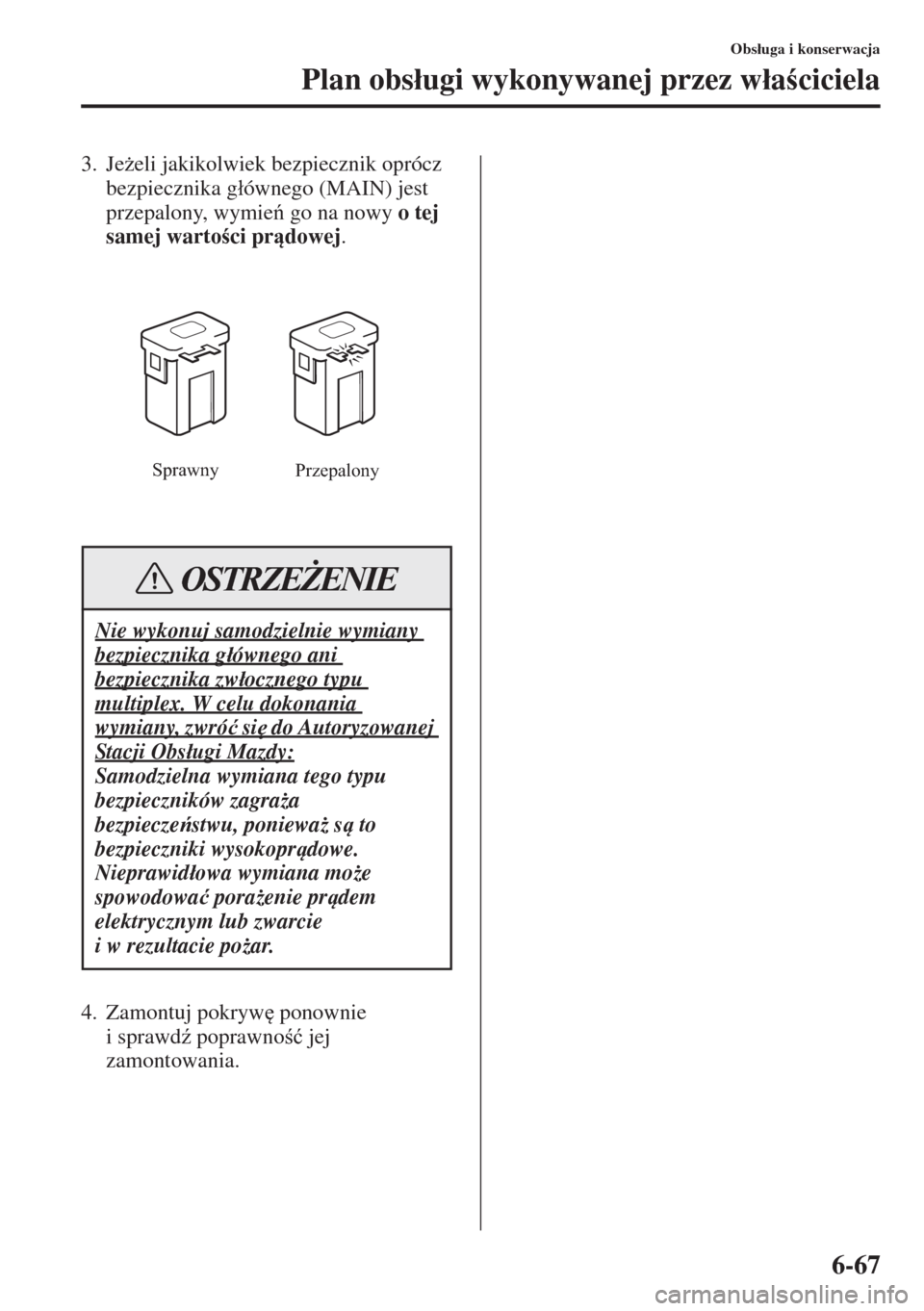

3. Je*eli jakikolwiek bezpiecznik oprócz
bezpiecznika g áównego (MAIN) jest
przepalony, wymie go na nowy o tej
samej warto ci prdowej.
4. Zamontuj pokryw
ponownie
isprawd( poprawno ü jej
zamontowania.
Nie wykonuj samodzielnie wymiany
bezpiecznika g áównego ani
bezpiecznika zw áocznego typu
multiplex. W celu dokonania
wymiany, zwró ü si
do Autoryzowanej
Stacji Obs áugi Mazdy:
Samodzielna wymiana tego typu
bezpieczników zagra*a
bezpieczestwu, poniewa* s to
bezpieczniki wysokoprdowe.
Nieprawid áowa wymiana mo*e
spowodowa ü pora*enie prdem
elektrycznym lub zwarcie
i w rezultacie po*ar.
Sprawny
Przepalony
OSTRZEŻENIE
Page 564 of 689
6-68
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela

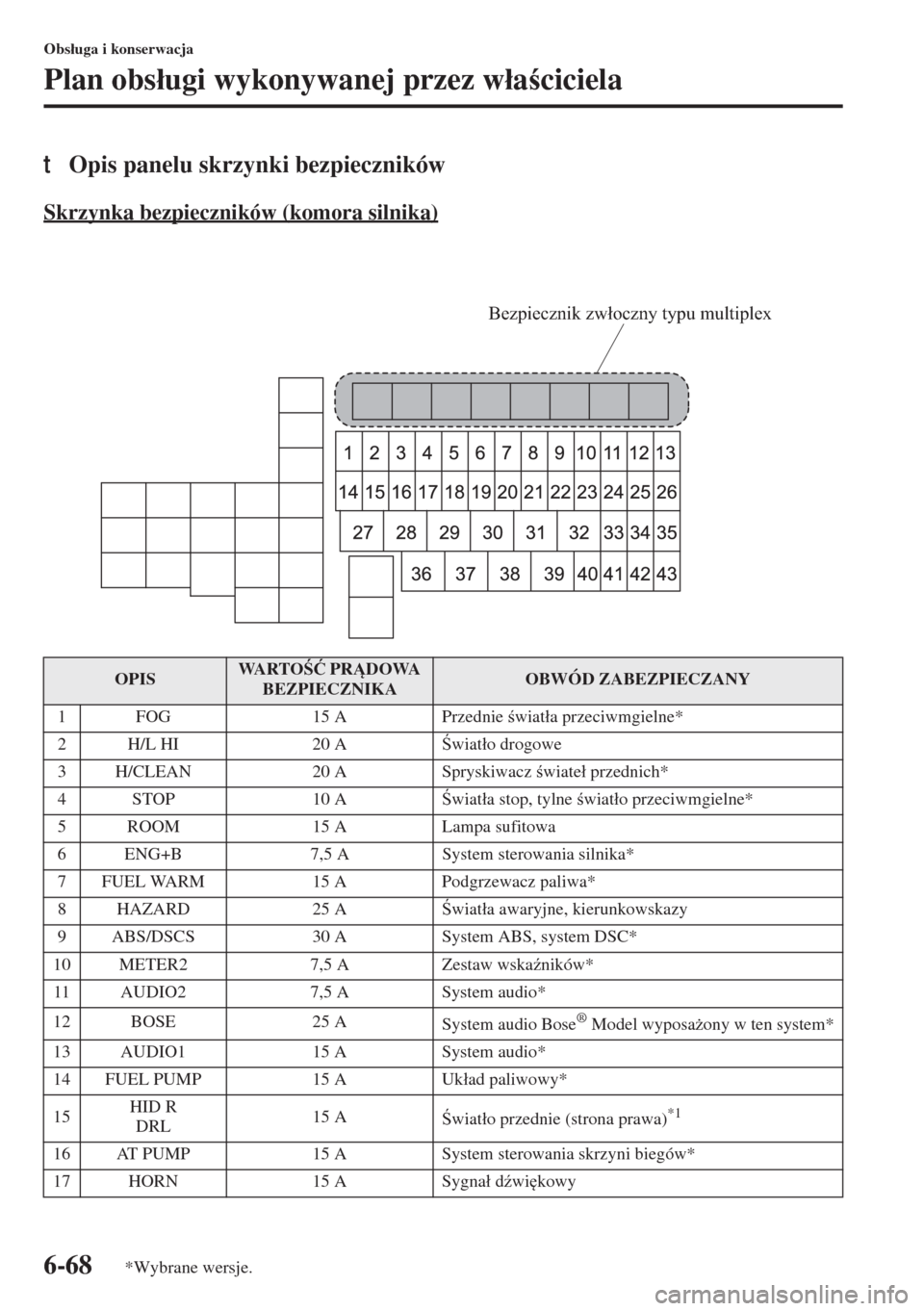

tOpis panelu skrzynki bezpieczników
Skrzynka bezpieczników (komora silnika)
OPISWA R T O û PRDOWA
BEZPIECZNIKAOBWÓD ZABEZPIECZANY
1 FOG 15 A Przednie wiat áa przeciwmgielne*
2 H/L HI 20 A wiat áo drogowe
3 H/CLEAN 20 A Spryskiwacz wiate á przednich*
4STOP 10 A wiat áa stop, tylne wiat áo przeciwmgielne*
5 ROOM 15 A Lampa sufitowa
6 ENG+B 7,5 A System sterowania silnika*
7 FUEL WARM 15 A Podgrzewacz paliwa*
8 HAZARD 25 A wiat áa awaryjne, kierunkowskazy
9 ABS/DSCS 30 A System ABS, system DSC*
10 METER2 7,5 A Zestaw wska(ników*
11 AUDIO2 7,5 A System audio*
12 BOSE 25 A
System audio Bose
® Model wyposa*ony w ten system*
13 AUDIO1 15 A System audio*
14 FUEL PUMP 15 A Uk áad paliwowy*
15HID R
DRL15 A
wiat áo przednie (strona prawa)
*1
16 AT PUMP 15 A System sterowania skrzyni biegów*
17 HORN 15 A Sygna á d(wi
kowy
Bezpiecznik zwłoczny typu multiplex
*Wybrane wersje.
Page 565 of 689
6-69
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
*1 Z *arówkami ksenonowymi
*2 Z *arówkami halogenowymi 18 TAIL 15 A wiat áa tylne, wiat áa pozycyjne, O wietlenie tablicy
rejestracyjnej
19 CNG 15 A —
20 AT 15 A System sterowania skrzyni biegów
21 R.WIPER 15 A Wycieraczka szyby tylnej*
22 A/C 7,5 A Klimatyzacja
23 ENGINE3 15 A System sterowania silnika
24 ENGINE2 15 A System sterowania silnika
25 ENGINE1 15 A System sterowania silnika
26 GLOW SIG 5 A System sterowania silnika*
27 EVVT 20 A System sterowania silnika*
28 WIPER 20 A Wycieraczka i spryskiwacz przedniej szyby
29 DCDC REG 30 A Zabezpieczenie ró*nych obwodów*
30 FUEL PUMP2 30 A —
31 ADD FAN DE 40 A Wentylator ch áodnicy*
32 P.WINDOW1 30 A Szyby sterowane elektrycznie
33 H/L LOW R 15 A
wiat áo mijania (strona prawa)
*2
34H/L LOW L
HID L15 A wiat áo przednie (strona lewa)*1, wiat áo mijania
(strona lewa)*2
35 METER1 10 A Zestaw wska(ników
36 IG2 30 A Zabezpieczenie ró*nych obwodów
37 LPG 30 A —
38 FAN DE 40 A Wentylator ch áodnicy*
39 DCDC DE 40 A Zabezpieczenie ró*nych obwodów*
40 SRS1 7,5 A Poduszki powietrzne
41 ENGINE. IG1 15 A System sterowania silnika
42 C/U IG1 15 A Zabezpieczenie ró*nych obwodów
43 — — —
OPISWA R T O û PRDOWA
BEZPIECZNIKAOBWÓD ZABEZPIECZANY
*Wybrane wersje.
Page 566 of 689
6-70
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
Skrzynka bezpieczników (strona lewa)
OPISWA R T O û
PRDOWA
BEZPIECZNIKAOBWÓD ZABEZPIECZANY
1P.WINDOW3
P. S E AT D30 A Siedzenia sterowane elektrycznie*
2 D.LOCK 25 A Zamki sterowane elektrycznie
3 P.WINDOW2 25 A Szyby sterowane elektrycznie
4 SEAT WARM 20 A Ogrzewanie siedze*
5 R.OUTLET3 15 A —
6 SRS2/ESCL 15 A Elektryczna blokada kierownicy
7 SUNROOF 10 A Dach otwierany*
8 M.DEF 7,5 A Ogrzewanie lusterek*
9 R.OUTLET1 15 A Gniazda akcesoriów*
10 MIRROR 7,5 A Lusterka sterowane elektrycznie
11 F.OUTLET 15 A Gniazda akcesoriów
12ABS IG
AT I N D7,5 AWska(nik w áczonego biegu (Automatyczna skrzynia
biegów)*
13 SRS1 7,5 A —
14 METER1 10 A —
15 C/U IG1 15 A —
*Wybrane wersje.
Page 567 of 689
6-71
Obs áuga i konserwacja
Konserwacja

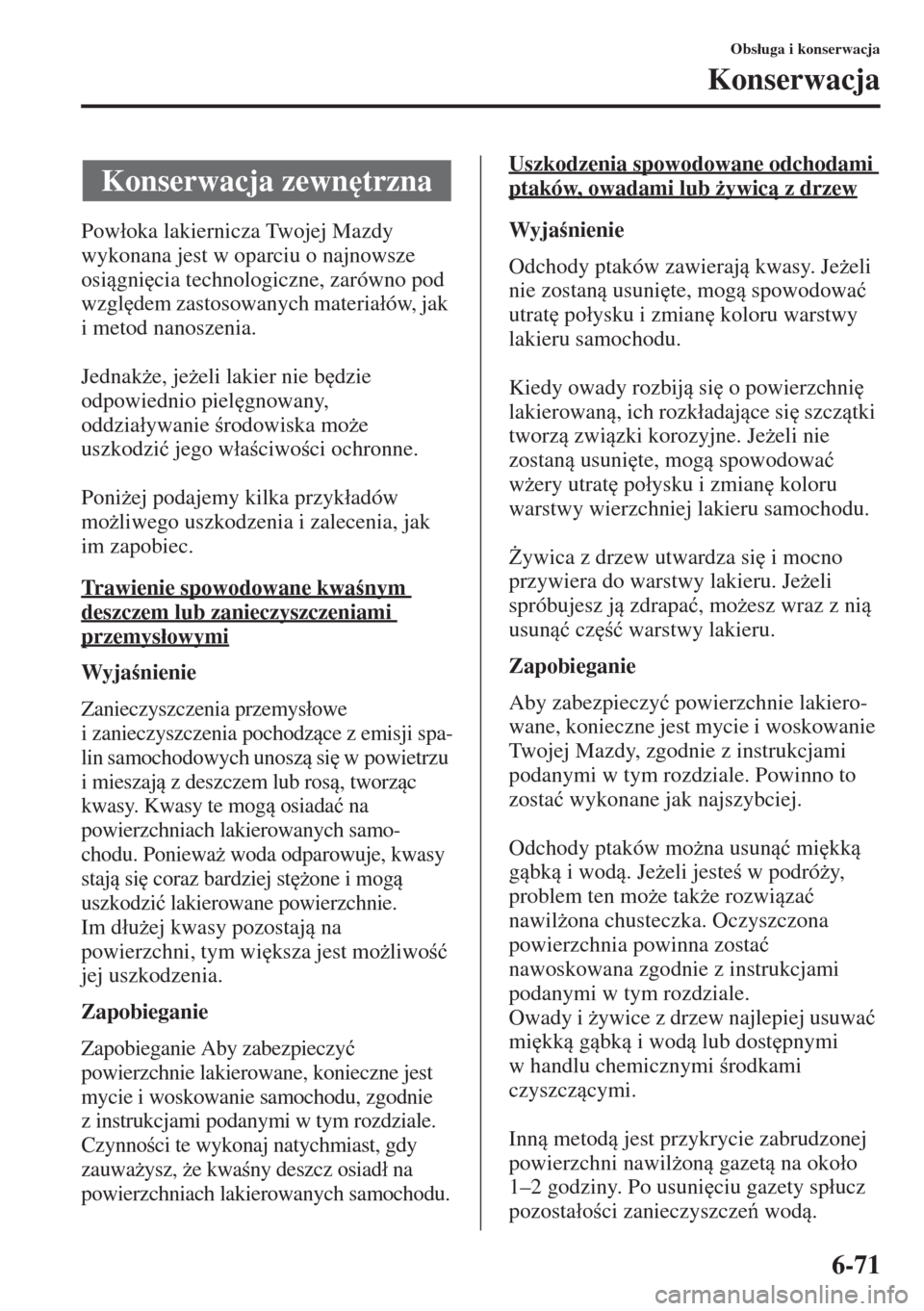

Pow áoka lakiernicza Twojej Mazdy
wykonana jest w oparciu o najnowsze
osigni
cia technologiczne, zarówno pod
wzgl
dem zastosowanych materia áów, jak
i metod nanoszenia.
Jednak*e, je*eli lakier nie b
dzie
odpowiednio piel
gnowany,
oddzia áywanie rodowiska mo*e
uszkodzi ü jego w áa ciwo ci ochronne.
Poni*ej podajemy kilka przyk áadów
mo*liwego uszkodzenia i zalecenia, jak
im zapobiec.
Trawienie spowodowane kwa nym
deszczem lub zanieczyszczeniami
przemys áowymi
Wyja nienie
Zanieczyszczenia przemys áowe
i zanieczyszczenia pochodzce z emisji spa-
lin samochodowych unosz si
w powietrzu
i mieszaj z deszczem lub ros, tworzc
kwasy. Kwasy te mog osiada ü na
powierzchniach lakierowanych samo-
chodu. Poniewa* woda odparowuje, kwasy
staj si
coraz bardziej st
*one i mog
uszkodzi ü lakierowane powierzchnie.
Im d áu*ej kwasy pozostaj na
powierzchni, tym wi
ksza jest mo*liwo ü
jej uszkodzenia.
Zapobieganie
Zapobieganie Aby zabezpieczy ü
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynno ci te wykonaj natychmiast, gdy
zauwa*ysz, *e kwa ny deszcz osiad á na
powierzchniach lakierowanych samochodu.
Uszkodzenia spowodowane odchodami
ptaków, owadami lub *ywic z drzew
Wyja nienie
Odchody ptaków zawieraj kwasy. Je*eli
nie zostan usuni
te, mog spowodowa ü
utrat
po áysku i zmian
koloru warstwy
lakieru samochodu.
Kiedy owady rozbij si
o powierzchni
lakierowan, ich rozk áadajce si
szcztki
tworz zwizki korozyjne. Je*eli nie
zostan usuni
te, mog spowodowa ü
w*ery utrat
po áysku i zmian
koloru
warstwy wierzchniej lakieru samochodu.
)ywica z drzew utwardza si
i mocno
przywiera do warstwy lakieru. Je*eli
spróbujesz j zdrapa ü, mo*esz wraz z ni
usun ü cz
Page 568 of 689
6-72
Obs áuga i konserwacja
Konserwacja

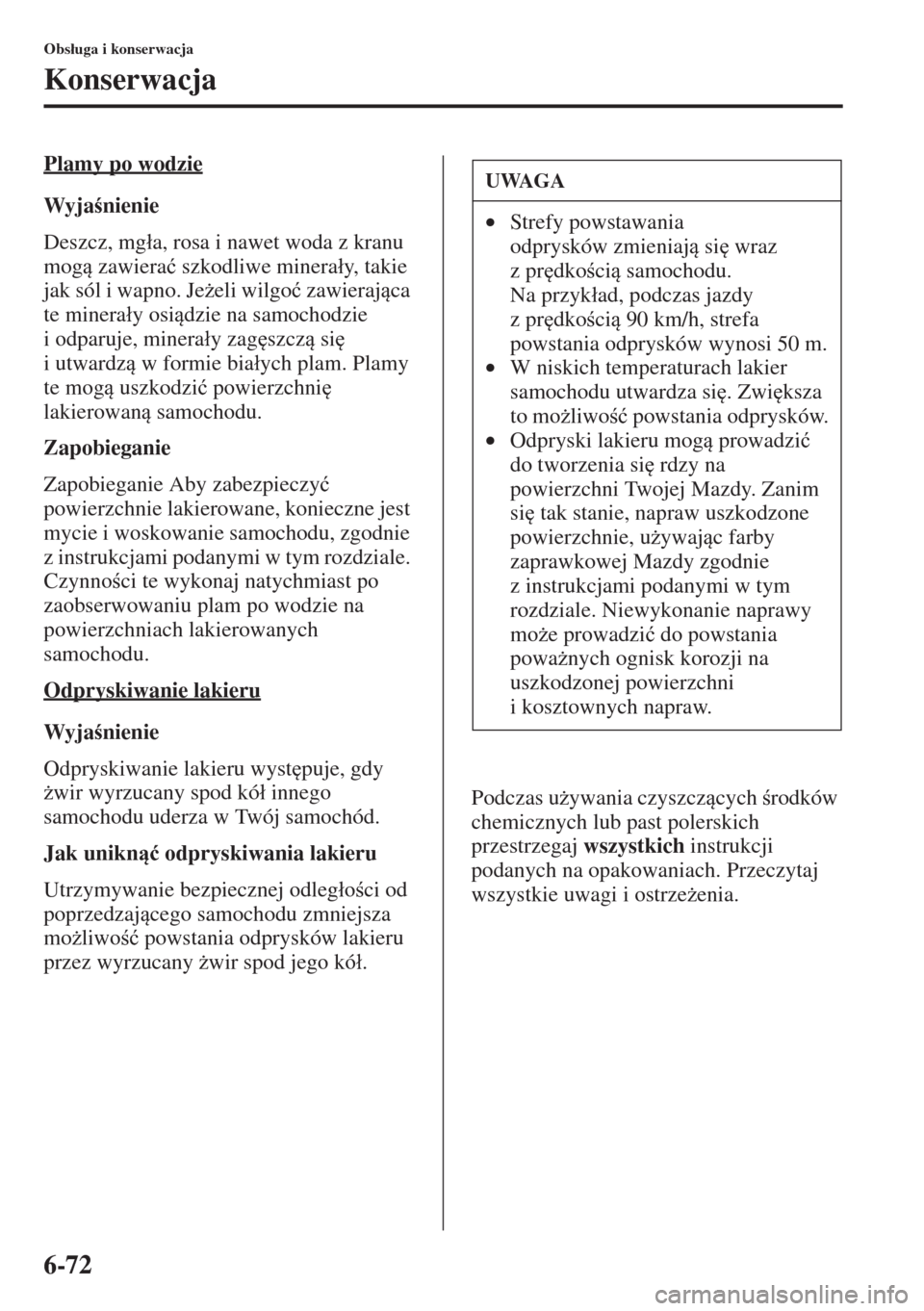

Plamy po wodzie
Wyja nienie
Deszcz, mg áa, rosa i nawet woda z kranu
mog zawiera ü szkodliwe minera áy, t a k i e
jak sól i wapno. Je*eli wilgo ü zawierajca
te minera áy osidzie na samochodzie
i odparuje, minera áy zag
szcz si
iutwardz w formie bia áych plam. Plamy
te mog uszkodzi ü powierzchni
lakierowan samochodu.
Zapobieganie
Zapobieganie Aby zabezpieczy ü
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynno ci te wykonaj natychmiast po
zaobserwowaniu plam po wodzie na
powierzchniach lakierowanych
samochodu.
Odpryskiwanie lakieru
Wyja nienie
Odpryskiwanie lakieru wyst
puje, gdy
*wir wyrzucany spod kó á innego
samochodu uderza w Twój samochód.
Jak unikn ü odpryskiwania lakieru
Utrzymywanie bezpiecznej odleg áo ci od
poprzedzajcego samochodu zmniejsza
mo*liwo ü powstania odprysków lakieru
przez wyrzucany *wir spod jego kó á.Podczas u*ywania czyszczcych rodków
chemicznych lub past polerskich
przestrzegaj wszystkich instrukcji
podanych na opakowaniach. Przeczytaj
wszystkie uwagi i ostrze*enia.
UWAGA
•Strefy powstawania
odprysków zmieniaj si
wraz
zpr
dko ci samochodu.
Na przyk áad, podczas jazdy
zpr
dko ci 90 km/h, strefa
powstania odprysków wynosi 50 m.
•W niskich temperaturach lakier
samochodu utwardza si
. Zwi
ksza
to mo*liwo ü powstania odprysków.
•Odpryski lakieru mog prowadzi ü
do tworzenia si
rdzy na
powierzchni Twojej Mazdy. Zanim
si
tak stanie, napraw uszkodzone
powierzchnie, u*ywajc farby
zaprawkowej Mazdy zgodnie
z instrukcjami podanymi w tym
rozdziale. Niewykonanie naprawy
mo*e prowadzi ü do powstania
powa*nych ognisk korozji na
uszkodzonej powierzchni
i kosztownych napraw.
Page 569 of 689
6-73
Obs áuga i konserwacja
Konserwacja
tKonserwacja powierzchni
lakierowanych
Mycie
Aby zabezpieczy ü powierzchnie lakiero-
wane przed rdz i uszkodzeniem, myj
samochód dok áadnie i cz
sto, przynajmniej
raz na miesic, letni lub zimn wod.
Je*eli samochód nie jest myty w áa ciwie,
powierzchnia lakierowana mo*e zosta ü
porysowana. Poni*ej podajemy przyk áa-
dy, kiedy mo*e nastpi ü porysowanie.
Porysowanie powierzchni lakieru mo*e
nastpi ü, gdy:
•Samochód jest myty bez
wcze niejszego op áukania z kurzu lub
innych zabrudze.
•Samochód jest myty szorstk, such
lub brudn szmat.
•Samochód jest myty w myjni, która sto-
suje brudne lub zbyt twarde szczotki.
• rodki czyszczce lub wosk zawieraj
materia áy cierne
Aby zminimalizowa ü zarysowania
powierzchni lakierowanych samochodu:
•Przed umyciem op áucz samochód
z kurzu i innych zabrudze, u*ywajc
letniej lub zimnej wody.
•Podczas mycia samochodu stosuj du*o
letniej lub zimnej wody i mi
kkiej
szmatki. Nie u*ywaj szmatek
nylonowych.
•Podczas mycia lub suszenia
samochodu przecieraj go delikatnie.
•Myj samochód tylko w myjniach, które
maj w áa ciwie utrzymane szczotki.
•Nie stosuj rodków czyszczcych lub
wosków zawierajcych materia áy
cierne. •Gdy d(wignia wycieraczek szyb
znajduje si
w pozycji ,
aw ácznik zap áonu w pozycji ON,
wycieraczki mog uruchomi ü si
automatycznie w nast
puj
cych
przypadkach:
• Gdy szyba przednia zostanie
dotkni
ta lub przetarta szmatk
nad czujnikiem deszczu.
• Gdy szyba przednia zostanie
uderzona r
k lub innym
przedmiotem ze strony
zewn
trznej lub wewn
trznej.
Nie dotykaj przedniej szyby r
k
inie u*ywaj skrobaczki, gdy w ácz-
nik zap áonu znajduje si
w pozycji
ON, a d(wignia sterowania wycie-
raczkami znajduje si
w pozycji
, poniewa* uruchomione
automatycznie wycieraczki mog
spowodowa ü obra*enia palców lub
ulec uszkodzeniu.
Je li zamierzasz oczy ci ü przedni
szyb
, upewnij si
, czy wycieraczki
s ca ákowicie wy áczone – jest to
wa*ne zw áaszcza przy usuwaniu
lodu lub niegu – gdy silnik
samochodu pracuje.
•Nie p áucz wod komory silnika.
W przeciwnym razie mo*esz mie ü
problemy z uruchomieniem silnika
lub uszkodzi ü komponenty
elektryczne.
•Podczas mycia i woskowania
samochodu uwa
*aj, aby nie
wywiera ü nadmiernej si áy
w*adnym miejscu na dachu
samochodu lub antenie.
W przeciwnym razie mo*esz
wgnie ü dach lub uszkodzi ü anten
.
PRZESTROGA
UWAGA
•Mazda nie ponosi odpowiedzialno-
ci za zarysowania powsta áe w auto-
matycznych myjniach
samochodowych lub spowodowane
niew áa ciwym myciem.
•Zarysowania s bardziej widoczne
na samochodach lakierowanych
ciemnymi lakierami.
Page 570 of 689
6-74
Obs áuga i konserwacja
Konserwacja
Zwracaj szczególn uwag
, aby usuwa ü
sól, brud, kurz, b áoto i wszystkie inne
zanieczyszczenia z nadkoli i upewnij si
,
czy otwory odp áywowe w dolnej
kraw
dzi drzwi i progów s czyste.
Owady, smo áa, *ywica z drzew, odchody
ptaków, zanieczyszczenia przemys áowe
i podobne zabrudzenia osiadajce na
lakierze mog go uszkodzi ü, je*eli nie
zostan natychmiast usuni
te. Gdy
szybkie umycie bie*c wod oka*e si
nieefektywne, u*yj áagodnego szamponu
przeznaczonego do mycia samochodów.
Dok áadnie op áucz wszystkie pozosta áo ci
szamponu letni lub zimn wod. Nie
dopu ü, aby szampon wysech á na
powierzchniach lakierowanych.
Po umyciu samochodu osusz go czyst
szmatk irchow, aby zapobiec tworzeniu
si
plam po kroplach wody.Podczas korzystania z myjni
automatycznej
•Z áó
* lusterka boczne.
•Szczotki myjni automatycznych mog
zmniejszy ü po áysk lakieru lub
przyspieszy ü pogarszanie si
jego stanu.
Mycie ci nieniowe
W niektórych urzdzeniach myjcych
u*ywana jest woda pod wysokim
ci nieniem i o wysokiej temperaturze.
Je li dysza maszyny znajdzie si
za blisko
samochodu, si áa strugi wody mo*e
spowodowa ü uszkodzenie lub
odkszta ácenie elementów nadwozia,
wp áyn ü na integralno ü cz
ci oraz
doprowadzi ü do przedostania si
wody do
wn
trza. Trzymaj dysz
myjc
w dostatecznej odleg áo ci od samochodu
(co najmniej 30 cm). Ponadto, nie myj
zbyt d áugo jednego miejsca, a tak*e
ostro*nie myj odst
py mi
dzy drzwiami
i okolice okien. •Nie stosuj waty stalowej, ciernych
rodków czyszczcych lub silnych
detergentów zawierajcych zwizki
alkaliczne lub
*
rce do czyszczenia
chromowanych lub anodowanych
elementów. Mog one uszkodzi ü
pow áok
zabezpieczajc. Ponadto
rodki czyszczce i detergenty
mog spowodowa ü odbarwienie lub
uszkodzenie lakieru.
•(Z wyjmowan anten)
Aby unikn ü uszkodzenia anteny,
zdemontuj j przed wjazdem do
myjni samochodowej lub
przejazdem pod nisko po áo*on
przeszkod.
PRZESTROGA
Mokre hamulce wysusz jadc bardzo
powoli zwalniajc peda á przyspieszenia
i lekko naciskajc na peda á hamulca
dopóki uk áad nie b
dzie ponownie
normalnie pracowa á:
Jazda z mokrymi hamulcami zagra*a
bezpieczestwu. Wyd áu*ona droga
hamowania lub ciganie samochodu
na jedn stron
podczas hamowania
mo*e by ü przyczyn powa*nego
wypadku. Delikatne naci ni
cie
hamulca pozwoli stwierdzi ü, czy
hamulce s mokre.
OSTRZEŻENIE
