Page 241 of 689
4-91
Tijekom vožnje
i-ELOOP
Kod standardnih vozila kineti þka energija koja se stvara dok vozilo usporava primjenom
ko þnica ili ko þenjem motorom, završava odba þena kao toplina. Iskorištavanjem te
odba þene kineti þke energije za stvaranje elektriciteta te napajanje elektri þnih ure ÿaja u
vozilu kao što su klima i audio ure ÿaj može se smanjiti potrošnja goriva. Mazdin sustav
za generiranje elektriciteta iz te kineti þke energije naziva se Sustav regenerativnog ko þenja
(i-ELOOP).
i-ELOOP*
Električne komponente
Dijelovi motora
Sustavi vozila:
Klima uređaj
Audio
Prednja svjetla itd.
Papučica gasa OFF (ISKLJUČENO)
Papučica gasa na ON (UKLJUČENO)Obnavljanje
energijePunjenjeAkumulator
Akumulator
Električna
energija
Električna
energija
Električne komponente
Dijelovi motora
Sustavi vozila:
Klima uređaj
Audio
Prednja svjetla itd.
Motor
Alternator
promjenjivog
napona
Alternator
promjenjivog
napona Motor
Guma GumaKondenzator
KondenzatorDC-DC konverter
DC-DC konverter
Kinetička energija
Električna energija
*Neki modeli.
Page 242 of 689
4-92
Tijekom vožnje
i-ELOOP
Kao ure ÿaj za pohranu generiranog elektriciteta ugra ÿen je kondenzator koji može odmah
pohraniti i iskoristiti velike koli þine elektriciteta.
Kroz sljede üa podru þja te þe visokonaponska struja, stoga ih ne dirajte.
•Alternator promjenjivog napona
•DC-DC konverter
•Kondenzator
NAPOMENA
•Kad ugra ÿujete ure ÿaje koji troše mnogo struje, primjerice jake zvu þnike, obratite se
stru þnom serviseru, preporu þujemo ovlaštenog Mazdinog servisera.
•Može do üi do razlike u potrošnji goriva, ovisno o uvjetima upotrebe, primjerice
klime i dugih svjetala.
•Ako je kondenzator potrebno odložiti, uvijek se posavjetujte sa stru þnim serviserom,
preporu þujemo ovlaštenog Mazdinog servisera. Za pojedinosti posjetite sljede üi URL.
http://www.mazda.com/csr/environment/recycling
Alternator
promjenjivog
napona
KondenzatorDC-DC konverter
OPREZ
Page 243 of 689
4-93
Tijekom vožnje
i-ELOOP
tSignalno svjetlo/Prikaz stanja
upravljanja za i-ELOOP
Vo z a þ se obavještava o stanju generiranja
energije iz sustava i-ELOOP i stanju
vozila putem signalnog svjetla i prikaza
stanja upravljanja za i-ELOOP.
Signalno svjetlo za i-ELOOP
Upaljeno (vozilo bez audio ure ÿaja
vrste C/D)
Svjetlo se uklju þuje za vrijeme
generiranja energije.
Treperi
Ako se motor pokrene nakon što vozilo
nije korišteno dulje vrijeme, signalno
svjetlo za i-ELOOP može zatreperiti.
Ostavite motor da radi u praznome
hodu te pri þekajte da se signalno
svjetlo isklju þi. Prikaz stanja upravljanja (vozila s audio
ure ÿajem vrste C/D)
Stanje generiranja energije za i-ELOOP
prikazuje se na središnjem zaslonu.
Pogledajte odjeljak Prikaz stanja
upravljanja na stranici 4-95.
NAPOMENA
•Zvuk üe se oglasiti ako se vozilo
kre üe dok signalno svjetlo za
i-ELOOP treperi. Osim toga, ako
pokušate rukovati upravlja þem
dok svjetlo treperi, može vam se
u þiniti težim nego ina þe, ali to nije
pokazatelj nepravilnosti. Zaustavite
vozilo na sigurnom mjestu, ostavite
motor da radi te ne pokušavajte
koristiti upravlja þ. Rukovanje
upravlja þem üe se vratiti u normalno
stanje kad signalno svjetlo za
i-ELOOP prestane treperiti.
•(Vozila sa zvukom vrste C/
audio vrsta D)
Na središnjem zaslonu prikazuje
se obavijest i istovremeno treperi
signalno svjetlo za i - ELOOP.
Pogledajte odjeljak Poruka
upozorenja nazna þena na zaslonu
na stranici 7-47.
Page 244 of 689
4-94
Tijekom vožnje
Nadzor potrošnje goriva
Za vozila opremljena audio ure ÿajem vrste C/D, stanje upravljanja, potrošnja goriva i
u þinkovitost se prebacuju i prikazuju pomo üu odgovaraju üih ikona na zaslonu. Osim toga,
nakon završetka putovanja, ukupna energetska u þinkovitost do tog trenutka prikazuje se na
završnom prikazu, kad se on uklju þi.
1. Odaberite ikonu ( ) na po þetnom ekranu za prikaz ekrana Aplikacije.
2. Odaberite «Nadzor potrošnje goriva».
3. Koristite upravlja þ multimedijskog sustava ili dodirnite ekran za prikaz izbornika.
4. Odaberite ikonu u izborniku i izvršite radnju. Svaka ikona radi prema sljede üem:
Nadzor potrošnje goriva*
NAPOMENA
Kad se izbornik prikaže dodirivanjem ekrana, zaslon se automatski skriva nakon 6 sekundi.
Indikacija na zaslonuStanje upravljanja
1 Skriva zaslon izbornika.
2 Prikazuje zaslon aplikacije.
3 Prebacuje Nadzor potrošnje goriva u poretku: Stanje
upravljanja, Potrošnja goriva i U þinkovitost.
4 Resetira podatke o potrošnji goriva.
5 Prikazuje sljede üi zaslon za postavljanje.
•Uklju þivanje/isklju þivanje završnog prikaza
•Uklju þivanje/isklju þivanje za funkciju koja
sinkronizira resetirane podatke o potrošnji goriva
s mjera þem puta (Put A)
Nadzor potrošnje goriva
Potrošnja goriva (ova vožnja)
l/100 km0 min
Prosječna potrošnja goriva tijekom prethodnih vožnji
Prosječna
potrošnja
goriva (ova
vožnja)
8,0 l/100 km
*Neki modeli.

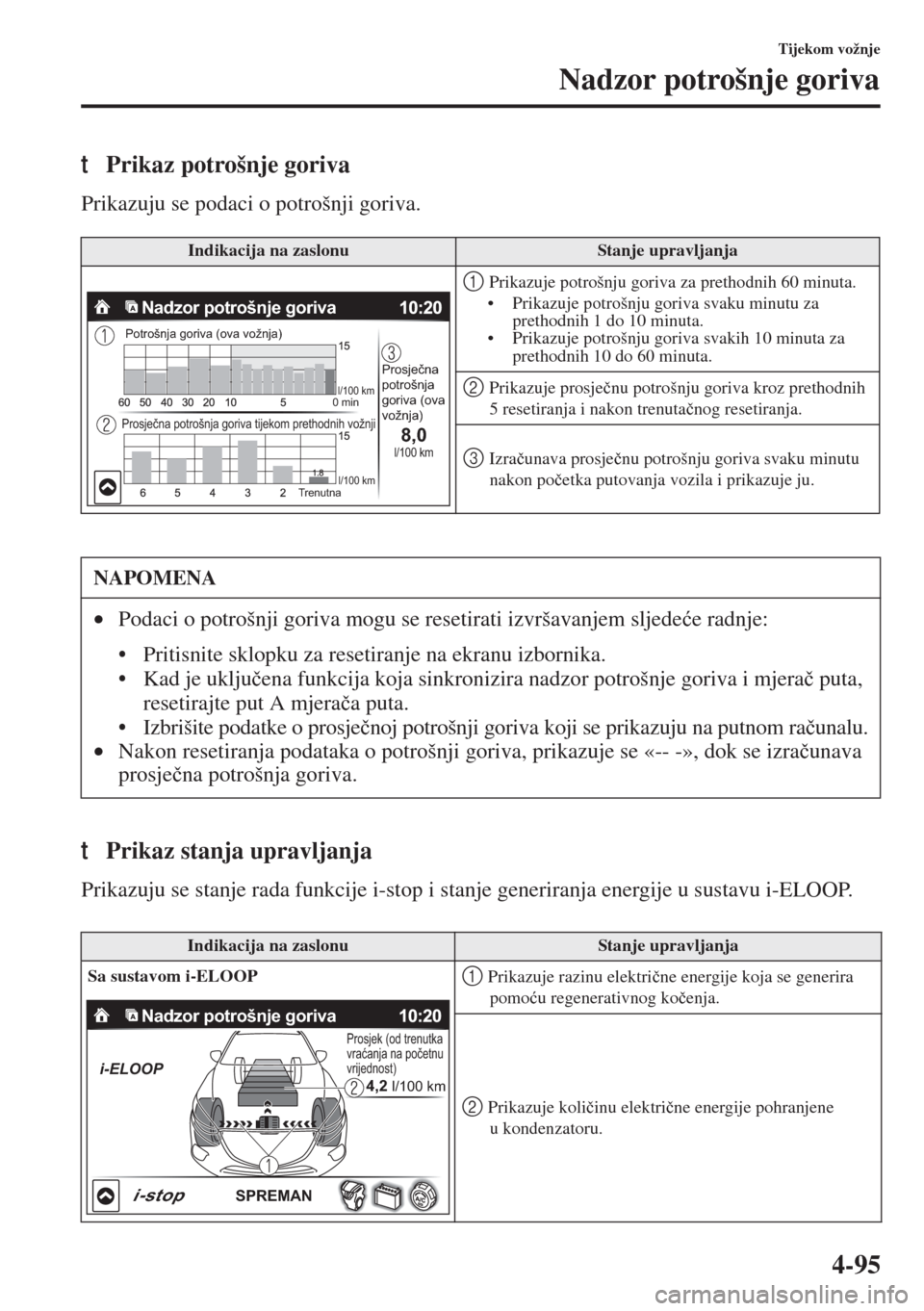

Page 245 of 689
4-95
Tijekom vožnje
Nadzor potrošnje goriva
tPrikaz potrošnje goriva
Prikazuju se podaci o potrošnji goriva.
tPrikaz stanja upravljanja
Prikazuju se stanje rada funkcije i-stop i stanje generiranja energije u sustavu i-ELOOP.
Indikacija na zaslonuStanje upravljanja
1 Prikazuje potrošnju goriva za prethodnih 60 minuta.
• Prikazuje potrošnju goriva svaku minutu za
prethodnih 1 do 10 minuta.
• Prikazuje potrošnju goriva svakih 10 minuta za
prethodnih 10 do 60 minuta.
2 Prikazuje prosje þnu potrošnju goriva kroz prethodnih
5 resetiranja i nakon trenuta þnog resetiranja.
3 Izra þunava prosje þnu potrošnju goriva svaku minutu
nakon po þetka putovanja vozila i prikazuje ju.
NAPOMENA
•Podaci o potrošnji goriva mogu se resetirati izvršavanjem sljede üe radnje:
• Pritisnite sklopku za resetiranje na ekranu izbornika.
•Kad je uklju þena funkcija koja sinkronizira nadzor potrošnje goriva i mjera þ puta,
resetirajte put A mjera þa puta.
• Izbrišite podatke o prosje þnoj potrošnji goriva koji se prikazuju na putnom ra þunalu.
•Nakon resetiranja podataka o potrošnji goriva, prikazuje se «-- -», dok se izra þunava
prosje þna potrošnja goriva.
Indikacija na zaslonuStanje upravljanja
Sa sustavom i-ELOOP
1 Prikazuje razinu elektri þne energije koja se generira
pomo üu regenerativnog ko þenja.
2 Prikazuje koli þinu elektri þne energije pohranjene
u kondenzatoru.
Nadzor potrošnje goriva
l/100 km l/100 kmTrenutna
Potrošnja goriva (ova vožnja)
0 min
Prosječna potrošnja goriva tijekom prethodnih vožnji
Prosječna
potrošnja
goriva (ova
vožnja)
8,0 l/100 km
Nadzor potrošnje gorivaProsjek (od trenutka
vraćanja na početnu
vrijednost)
4,2 l/100 kmi-ELOOP
SPREMAN
i-stop
Page 246 of 689
4-96
Tijekom vožnje
Nadzor potrošnje goriva
Sa sustavom i-ELOOP3 Prikazuje stanje elektri þne energije pohranjene
u kondenzatoru i isporu þene u elektri þne ure ÿaje
(istovremeno se osvjetljava cijelo vozilo na zaslonu).
4 Prikazuje ukupnu potrošnju goriva.
Sa sustavom i-ELOOP
Bez sustava i-ELOOP
5 Prikazuje stanje spremnosti obzirom na dostupnost
rada funkcije i-stop.
6 Prikazuje stanje spremnosti funkcije i-stop na strani
vozila (motor, akumulator i A/C) pomo üu ikona u boji.
Plava boja ozna þava da je funkcija i-stop spremna za
rad, a siva boja ozna þava da nije spremna za rad.
Indikacija na zaslonuStanje upravljanja
Nadzor potrošnje gorivaProsjek (od trenutka
vraćanja na početnu
vrijednost)
4,2 l/100 kmi-ELOOP
SPREMAN
i-stop
Nadzor potrošnje goriva
Prosjek (od trenutka
vraćanja na početnu
vrijednost)
4,2 l/100 kmi-ELOOP
NIJE SPREMANi-stop
Nadzor potrošnje gorivaProsjek (od trenutka
vraćanja na početnu
vrijednost)
4,2 l/100 km
NIJE SPREMANi-stop
Page 247 of 689
4-97
Tijekom vožnje
Nadzor potrošnje goriva
Sa sustavom i-ELOOP
Bez sustava i-ELOOP7 Prikazuje radni status funkcije i-stop dok je vozilo
zaustavljeno.
8 Ozna þava radnje koje voza þ mora izvršiti za korištenje
funkcije i-stop, dok ona nije u radu.
9 Prikazuje iznos trenuta þnog radnog vremena funkcije
i-stop i ukupan iznos radnog vremena.
0 Radni status funkcije i-stop ozna þen je bojom podru þja
motora. Zelena ozna þava vrijeme aktivnosti funkcije
i-stop, a siva neaktivnosti funkcije.
Indikacija na zaslonuStanje upravljanja
Nadzor potrošnje gorivaProsjek (od trenutka
vraćanja na početnu
vrijednost)
4,2 l/100 kmi-ELOOP
Ne može se uključiti.
Postavite upravljač u središnji položaj.
Vrijeme rada Ukupno vrijeme1 m 50 s 11 m 12 s
i-stop
Nadzor potrošnje gorivaProsjek (od trenutka
vraćanja na početnu
vrijednost)
4,2 l/100 km
Ne može se uključiti.
Postavite upravljač u središnji položaj.
Vrijeme rada Ukupno vrijeme1 m 50 s 11 m 12 s
i-stop
Page 248 of 689
4-98
Tijekom vožnje
Nadzor potrošnje goriva
tPrikaz u þinkovitosti
Prikazuju se stvarne performanse energetske u þinkovitosti.
tZavršni prikaz
Kada se nakon završetka putovanja paljenje prebaci iz položaja OFF na ON, prikazuju se
stvarne performanse za ukupnu u þinkovitost potrošnje goriva na 5 sekundi.
Indikacija na zaslonuStanje upravljanja
1 Crtež lista raste u skladu sa emisijom CO2 plina
smanjenog u þinkom sustava. Ukupna kumulativna
koli þina rasta lista je ozna þena u vidu broja crteža
stabala.
2 Prikazuje ukupnu prije ÿenu udaljenost koja se može
produžiti radom funkcije i-stop.
3 Prikazuje postotak vremena u kojemu je vozilo
zaustavljeno radom funkcije i-stop od ukupne koli þine
vremena u kojemu je vozilo bilo zaustavljeno.
4 Prikazuje koli þinu vremena u kojemu je funkcija
i-stop radila.
5 Prikazuje ukupnu koli þinu vremena u kojemu je
vozilo bilo zaustavljeno.
Nadzor potrošnje goriva
% UKLJUČEN i-stop (u ovoj vožnji)
UKLJUČEN i-stop
Vrijeme izvan rada12 m 12 s
20 m 20 s
Ukupan doseg
uz uključen sustav i-stop
2000,0 km 60 %
Page 249 of 689
4-99
Tijekom vožnje
Servo upravljanje
•Servo upravljanje radi samo kad radi
motor. Ako je motor ugašen ili sustav
servo upravljanja ne radi, još uvijek
možete upravljati vozilom, ali za to je
potrebno više fizi þke snage.
Ako je upravljanje tvr ÿe od uobi þajenog
tijekom normalne vožnje ili upravlja þ
vibrira, posavjetujte se s iskusnim
serviserom. Preporu þujemo ovlaštenog
Mazdinog servisera.
•
Svjetlo upozorenja obavještava voza þa o
nepravilnostima sustava i uvjetima rada.
Osim toga, zvu þni signal üe se tako ÿer
aktivirati ovisno o nepravilnostima
sustava ili uvjetima rada.
Pogledajte odjeljak Svjetla upozorenja
na stranici 4-41.
Pogledajte odjeljak Zvuk upozorenja
za servo upravlja þ na stranici 7-53.
Servo upravljanje
Dok motor radi nikada ne držite
upravlja þ potpuno okrenutim na lijevo
ili desno dulje od 5 sekundi. To može
oštetiti sustav servo upravljanja.
OPREZ
Page 250 of 689
4-100
Tijekom vožnje
i-ACTIVSENSE
i-ACTIVSENSE je zbirni pojam koji obuhva üa niz naprednih sigurnosnih sustava i sustava
za podršku voza þa, koji koriste Prednju kameru za detekciju (FSC) i radarske senzore. Ti
sustavi se sastoje od aktivnih sigurnosnih sustava ili sigurnosnih sustava zaštite od sudara.
Ti sustavi pomažu voza þu u sigurnijoj vožnji jer smanjuju optere üenje na voza þa i pomažu
izbjegavanje sudara ili smanjuju njihovu težinu. Me ÿutim, uvijek vozite pažljivo i nemojte
se pouzdati samo u sustave jer svaki sustav ima svoja ograni þenja.
tTehnologija aktivne sigurnosti
Tehnologija aktivne sigurnosti podržava sigurniju vožnju jer pomaže voza þu prepoznati
mogu üe opasnosti i izbje üi nezgode.
Sustavi podrške za voza þevu pozornost
Vidljivost no üu
Prilagodljivi sustav prednjih svjetala (AFS) ................................................................. 4-103
Upravlja þki sustav dugih svjetala (HBC) ..................................................................... 4-104
Prednje/stražnje prepoznavanje
Sustav upozoravanja kod izlaska iz trake (LDWS) ...................................................... 4-107
Sustav za nadzor vozila u pozadini (RVM) .................................................................. 4-114
Prepoznavanje udaljenosti izme ÿu vozila
Sustav podrške za odre ÿivanje udaljenosti (DRSS)...................................................... 4-120
Sustavi za podršku voza þa
Udaljenost izme ÿu vozila
Mazda radarski tempomat (MRCC).............................................................................. 4-123
Reguliranje brzine
Podesivi limitator brzine ............................................................................................... 4-133
i-ACTIVSENSE*
*Neki modeli.
