Page 341 of 689
5-7
Unutarnje karakteristike
Klimatizacijski sustav
Odabir usisa zraka
Ovaj prekida þ nadzire izvor zraka koji
ulazi u vozilo.
Pritisnite prekida þ za usis zraka za
izmjenjivanje izme ÿu položaja vanjskog
i recirkuliranog zraka.
Položaj recirkuliranog zraka ( )
Dovod vanjskog zraka je prekinut. Zrak
unutar vozila uvijek iznova cirkulira.
Položaj vanjskog zraka ( )
Vanjski zrak smije u üi u kabinu. Ovaj
na þina rada koristite za ventilaciju ili
odmrzavanje vjetrobranskog stakla.
tGrijanje
1. Regulator odabira na þina rada
postavite na položaj .
2. Postavite odabir usisa zraka na položaj
vanjskog zraka.
3. Postavite regulator temperature na
položaj grijanja.
4. Postavite regulator ventilatora na
željenu brzinu.
5. Ako želite grijanje bez vlage, uklju þite
klimatizaciju.
tHla ÿenje (pomo üu klima
ure ÿaja)
1. Regulator odabira na þina rada
postavite na položaj .
2. Postavite regulator temperature na
položaj hla ÿenja.
3. Postavite regulator ventilatora na
željenu brzinu.
4. Uklju þite klimatizaciju pritiskom na
prekida þ A/C.
5. Nakon što zapo þne hla ÿenje, podesite
kota þi ü za regulaciju ventilatora i
kota þi ü za regulaciju temperature
prema potrebi kako biste održali
maksimalnu udobnost.
Položaj recirkuliranog zraka ne
koristite kada je vrijeme hladno ili
kišovito:
Korištenje položaja recirkuliranog
zraka po hladnom ili kišnom vremenu
je opasno jer može do üi do
zamagljenja stakla. Smanjit üe se
vidljivost, što može dovesti do
ozbiljnih nesre üa.
UPOZORENJE
NAPOMENA
•Ako se vjetrobransko staklo lako
zamagljuje, postavite regulator
odabira na þina rada na položaj .
•Ako želite hladniji zrak u razini
lica, postavite regulator odabira
na þina rada na položaj i
podesite regulator temperature kako
biste postigli maksimalnu udobnost.
•Zrak prema podu je topliji nego
zrak koji puše u lice (osim kad je
regulator temperature postavljen na
položaj za ekstremno vru üe ili
hladno).
•U položaju automatski se
odabire položaj vanjskog zraka.
Izbornik usisa zraka ne može se
prebaciti u položaj recirkuliranog
zraka.
Page 342 of 689
5-8
Unutarnje karakteristike
Klimatizacijski sustav
tVentilacija
1. Regulator odabira na þina rada
postavite na položaj .
2. Postavite odabir usisa zraka na položaj
vanjskog zraka.
3. Postavite regulator temperature u
željeni položaj.
4. Postavite regulator ventilatora na
željenu brzinu.
tOdle ÿivanje i odmagljivanje
vjetrobranskog stakla
1. Regulator odabira na þina rada
postavite na položaj .
2. Postavite regulator temperature u
željeni položaj.
3. Postavite regulator ventilatora na
željenu brzinu.
4. Ako želite grijanje bez vlage, uklju þite
klimatizaciju. Ako se koristi klima ure ÿaj tijekom
dulje vožnje uzbrdo ili u gustom
prometu, pratite lampicu upozorenja
temperature rashladnog sredstva
motora kako biste vidjeli svijetli li ili
treperi (stranica 4-40).
Klima ure ÿaj može prouzro þiti
pregrijavanje motora. Ako je svjetlo
upozorenja uklju þeno ili treperi,
isklju þite klimatizacijski sustav
(stranica 7-26).
NAPOMENA
•(Vrsta A)
Kada želite maksimalno hla ÿenje,
postavite regulator temperature na
položaj za maksimalno hladno te
postavite regulator unosa zraka na
položaj recirkuliranog zraka, zatim
okrenite regulator ventilatora
potpuno u smjeru kazaljke na satu.
•(Vrsta B)
Kada želite maksimalno hla ÿenje,
postavite regulator temperature na
položaj za maksimalno hladno te
postavite regulator unosa zraka na
položaj recirkuliranog zraka, zatim
postavite regulator ventilatora na
položaj 4.
•Ako u razini poda želite topliji zrak,
postavite regulator odabira na þina
rada na položaj te podesite
regulator temperature za postizanje
maksimalne udobnosti.
•Zrak prema podu je topliji nego
zrak koji puše u lice (osim kad je
regulator temperature postavljen na
položaj za ekstremno vru üe ili
hladno).
OPREZ
Vjetrobransko staklo ne odmagljujte
pomo üu položaja s kontrolom
temperature u položaju za hladno:
Korištenje položaja s regulatorom
temperature postavljenim u položaj za
hladno je opasno jer üe prouzro þiti
zamagljenje vjetrobranskog stakla
izvana. Smanjit üe se vidljivost, što
može dovesti do ozbiljnih nesre üa.
Postavite kontrolu temperature u
položaj za vru üe ili toplo ako koristite
položaj .
UPOZORENJE
Page 343 of 689
5-9
Unutarnje karakteristike
Klimatizacijski sustav
tOdvlaživanje (pomo üu klima
ure ÿaja)
Klima ure ÿaj uklju þite kad je vrijeme
prohladno ili hladno kako bi se
vjetrobransko staklo i bo þni prozori lakše
odmaglili.
1. regulator odabira na þina rada postavite
u željeni položaj.
2. Postavite odabir usisa zraka na položaj
vanjskog zraka.
3. Postavite regulator temperature u
željeni položaj.
4. Postavite regulator ventilatora na
željenu brzinu.
5. Uklju þite klimatizaciju pritiskom na
prekida þ A/C.
NAPOMENA
•(Vrsta A)
Za maksimalno odmrzavanje
uklju þite klima ure ÿaj, postavite
regulator temperature u položaj za
ekstremno vru üe, a kontrolni
regulator ventilatora okrenite do
kraja u smjeru kazaljke na satu.
•(Vrsta B)
Za maksimalno odmrzavanje
uklju þite klimatizacijski ure ÿaj,
postavite regulator temperature u
položaj za maksimalno grijanje, a
regulator ventilatora na položaj 4.
•Ako pri podu želite topli zrak,
postavite regulator odabira na þina
rada na položaj .
•U položaju automatski se
odabire položaj vanjskog zraka.
Izbornik usisa zraka ne može se
prebaciti u položaj recirkuliranog
zraka.
NAPOMENA
Jedna od funkcija klima ure ÿaja je
odvlaživanje zraka te se za korištenje te
funkcije temperatura ne treba postaviti
na hladno. Stoga, ako želite odvlažiti
zrak u kabini, regulator temperature
postavite u željeni položaj (vru üe ili
hladno) i uklju þite klima ure ÿaj.
Page 344 of 689
5-10
Unutarnje karakteristike
Klimatizacijski sustav
tKontrolni prekida þi
Bira þ za podešavanje temperature
Ovaj bira þ nadzire temperaturu. Okrenite
ga u smjeru kazaljke na satu za grijanje, a
suprotno od smjera kazaljke na satu za
hla ÿenje.
Bira þ brzine vrtnje ventilatora
Ventilator ima sedam brzina.
Položaj AUTO
Koli þina zraka üe biti automatski
kontrolirana u skladu s postavljenom
temperaturom.
Osim položaja AUTO
Koli þina strujanja zraka može se podesiti
na željenu razinu okretanjem regulatora.
Položaj 0
Kako biste isklju þili sustav, postavite
regulator u položaj 0.Regulator na þina rada
Okrenite regulator odabira na þina rada
kako biste odabrali
na þin rada strujanja zraka (stranica 5-4).
Položaj AUTO
Na þin strujanja zraka se automatski
prilago ÿava odabranoj temperaturi.
Osim položaja AUTO
Željeni položaj strujanja zraka može se
odabrati okretanjem regulatora.
Automatski ure ÿaj za klimatizaciju
Sklopka odmagljivača
stražnjeg prozora Birač za podešavanje
temperature
Birač brzine vrtnje ventilatoraRegulator načina rada
Prekidač A/CSklopka za odabir usisa zraka
Page 345 of 689
5-11
Unutarnje karakteristike
Klimatizacijski sustav
A/C sklopka
Klimatizacija (funkcije hla ÿenja /
odvlaživanja) mogu se isklju þiti pritiskom
na sklopku dok je bira þ brzine vrtnje
ventilatora na bilo kojem položaju osim 0.
Signalno svjetlo je uklju þeno dok je
klimatizacija uklju þena.Odabir usisa zraka
Mogu üe je odabrati položaje za vanjski ili
recirkulirani zrak. Pritisnite prekida þ za
odabir položaja vanjskog/recirkuliranog
zraka.
Položaj recirkuliranog zraka (signalno
svjetlo svijetli)
Dovod vanjskog zraka je prekinut.
Koristite ovaj položaj kad prolazite kroz
tunele ili u zakr þenom prometu (podru þja
velike koli þine ispušnih plinova) ili kad
želite brzo hla ÿenje.
Položaj vanjskog zraka (signalno
svjetlo je isklju þeno)
Vanjski zrak smije u üi u kabinu. Ovaj
na þina rada koristite za ventilaciju ili
odmrzavanje vjetrobranskog stakla.NAPOMENA
•Dok je na þin rada protoka zraka
postavljen na položaj , a
regulator temperature na srednju
temperaturu, grijani zrak se
usmjerava u noge i usporedno üe
niža temperatura strujati kroz
središnje, lijeve i desne otvore.
•Kada se regulator ventilatora nalazi
u položaju ON i regulator odabira
na þina rada je u položaju , ure ÿaj
za klimatizaciju automatski se
uklju þuje te je automatski odabran
položaj vanjskog zraka kako bi se
odmrznuo vjetrobran. U položaju
regulator unosa zraka se ne
može promijeniti u položaj
recirkuliranog zraka.
NAPOMENA
Klimatizacija možda ne üe
funkcionirati kad je vanjska
temperatura 0 °C.
Ne koristite položaj po hladnom
ili kišnom vremenu:
Korištenjem položaja po
hladnom ili kišnom vremenu je
opasno jer dolazi do zamagljenja
stakla. Smanjit üe se vidljivost, što
može dovesti do ozbiljnih nesre üa.
UPOZORENJE
Page 346 of 689
5-12
Unutarnje karakteristike
Klimatizacijski sustav
tRad automatske klimatizacije
1. Regulator odabira na þina rada
postavite na položaj AUTO.
2. Regulator usisa zraka postavite na
položaj vanjskog zraka (signalno
svjetlo je isklju þeno).
3. Postavite regulator ventilatora na
položaj AUTO.
4. Pritisnite prekida þ A/C kako biste
uklju þili klimatizaciju (uklju þuje se
signalno svjetlo).
5. Postavite regulator temperature u
željeni položaj.
6. Za isklju þivanje sustava postavite
regulator odabira na položaj 0.
tOdle ÿivanje i odmagljivanje
vjetrobranskog stakla
Postavite regulator odabira na þina rada na
položaj i postavite regulator
ventilatora na željeni položaj.
Položaj za vanjski zrak automatski se
odabire u ovom položaju te se regulator
ventilatora nalazi u položaju ON a
klimatizacija se automatski uklju þuje.
Klima ure ÿaj izravno üe odvlažiti zrak na
prednjem vjetrobranskom staklu i bo þnim
prozorima (stranica 5-4).
Koli þina protoka zraka üe se pove üati.
NAPOMENA
Ako se položaj recirkuliranog zraka
koristi na duže periode po hladnom
vremenu ili visokoj vlažnosti,
vjetrobransko staklo se može lakše
zamagliti.
NAPOMENA
•Postavljanje temperature na najvišu
ili najnižu ne üe omogu üiti željenu
temperaturu pri ve üoj brzini.
•Kad odabirete grijanje, sustav üe
ograni þiti protok zraka dok se ne
zagrije kako bi se sprije þilo
ispuhivanje hladnog zraka kroz
ventilacijske otvore.
Za optimalnu temperaturu u kabini
postavite temperaturu blizu «25,0».
Podesite na željenu temperaturu ako
je potrebno.
Prilikom odmagljivanja postavite
kontrolu temperature na položaj za
vru üe ili toplo (položaj ):
Korištenje položaja s
regulatorom temperature
postavljenim u položaj za hladno je
opasno jer üe prouzro þiti zamagljenje
vjetrobranskog stakla izvana. Smanjit
üe se vidljivost, što može dovesti do
ozbiljnih nesre üa.
NAPOMENA
Koristite bira þ kontrole temperature za
pove üanje temperature protoka zraka i
brže odmagljivanje vjetrobranskog
stakla.
UPOZORENJE
Page 347 of 689
5-13
Unutarnje karakteristike
Klimatizacijski sustav
tSenzor sun þevog svjetla/
temperature
Klimatizacijski sustav mjeri unutarnju i
vanjsku temperaturu te sun þevo svjetlo.
Zatim u skladu s tim postavlja
temperaturu unutar prostora za putnike.
Ne zaklanjajte nijedan senzor jer
klimatizacijski sustav ne üe pravilno
raditi.
OPREZ
Senzor sunčeva svjetla
Senzor unutrašnje temperature
Page 348 of 689
5-14
Unutarnje karakteristike
Klimatizacijski sustav
Informacije o klimatizaciji prikazuju se na zaslonu.
tKontrolni prekida þi
Sklopka AUTO
Pritiskom na prekida þ AUTO sljede üim
funkcijama üe se automatski upravljati u
skladu s odabranom temperaturom:
•Temperatura protoka zraka
•Koli þina protoka zraka
•Odabir na þina protoka zraka
•Odabir vanjskog/recirkuliranog zraka
•Rad klima ure ÿaja
•Odabir A/C ili A/C ECO
Dvozonski automatski ure ÿaj za klimatizaciju
Prikaz protoka zraka Prikaz postavljene temperature (vozač)
Prikaz birača
načina rada Prikaz A/C načina rada
Prikaz postavljene temperature (suvozač)
Odabir usisa zraka
(položaj
recirkuliranog zraka)
Odabir usisa zraka(položaj vanjskog zraka)
Birač temperature za vozača
Sklopka AUTO
Sklopka odabira načina rada Sklopka regulatora
brzine vrtnje ventilatora
Sklopka OFF
Sklopka odleđivača vjetrobranskog stakla
Sklopka odmagljivača stražnjeg prozora
Birač temperature
za suvozača
Sklopka DUAL A/C sklopka
NAPOMENA
Signalno svjetlo prekida þa AUTO
•Kad je uklju þeno, ukazuje na
automatski rad i sustav üe
automatski raditi.
•Ako bilo koji od sljede üih prekida þa
radi dok je pod automatskom
kontrolom, pokaziva þ prekida þa
AUTO se isklju þuje.
• Sklopka odabira na þina rada
• Sklopka regulatora brzine vrtnje
ventilatora
• Sklopka odle ÿiva þa
vjetrobranskog stakla
Funkcije za sklopke, osim onih
koji rade u gornjem opisu,
nastavljaju s radom pod
automatskom kontrolom.
Page 349 of 689
5-15
Unutarnje karakteristike
Klimatizacijski sustav
Sklopka OFF
Pritiskom na prekida þ OFF isklju þuje se
klimatizacijski sustav.
Bira þ za podešavanje temperature
Ovaj bira þ nadzire temperaturu. Okrenite
ga u smjeru kazaljke na satu za grijanje, a
suprotno od smjera kazaljke na satu za
hla ÿenje.
•Kad je sklopka DUAL isklju þena:
Okre üite regulator temperature voza þa
kako biste podesili temperaturu u
cijeloj kabini.
•Kad je prekida þ DUAL uklju þen:
Okre üite kota þi ü za regulaciju
temperature voza þa ili prednjeg
suvoza þa kako biste podesili
temperaturu na svakoj strani kabine.
Sklopka regulatora brzine vrtnje
ventilatora
Ventilator ima sedam brzina. Bit üe
prikazana odabrana brzina.
Sklopka odabira na þina rada
Može se odabrati željeni na þin protoka
zraka (stranica 5-4).A/C sklopka
Pritiskom na prekida þ A/C dok je
uklju þen prekida þ AUTO, isklju þuje se
klimatizacija (funkcije hla ÿenja/
odvlaživanja).
Klimatizacija se može uklju þiti i isklju þiti
pritiskom na prekida þ A/C dok je
prekida þ za upravljanje ventilatorom
uklju þen.
Svakim pritiskom prekida þa A/C
postavka se mijenja na sljede üi na þin.
A/C→ A/C ECO→ Stop
NAPOMENA
Klimatizacijski sustav prebacit üe se
na pojedina þni na þin regulacije
(signalno svjetlo prekida þa DUAL
svijetli) okretanjem bira þa temperature
suvoza þa þak i ako je prekida þ DUAL
isklju þen, što üe omogu üiti
pojedina þnu regulaciju zadane
temperature za voza þa i suvoza þa.
NAPOMENA
•Dok je na þin rada protoka zraka
postavljen na položaj , a
regulator temperature na srednju
temperaturu, grijani zrak se
usmjerava u noge i usporedno üe
niža temperatura strujati kroz
središnje, lijeve i desne otvore.
•Za postavljanje otvora za zrak na
, pritisnite prekida þ za
odle ÿivanje vjetrobranskog stakla.
•U položaju automatski se
odabire položaj vanjskog zraka.
NAPOMENA
•Klimatizacija radi kad je pritisnuta
prekida þ A/C, þak i u slu þaju da je
ventilator isklju þen.
•Funkcija A/C ECO namijenjena je
za ekonomi þno korištenje klimati-
zacijskog sustava. «A/C ECO» se
prikazuje da bi ukazao kako klima-
tizacijski sustav radi pod optimal-
nom kontrolom.
•Klimatizacija možda ne üe
funkcionirati kad je vanjska
temperatura blizu 0° C.
Page 350 of 689

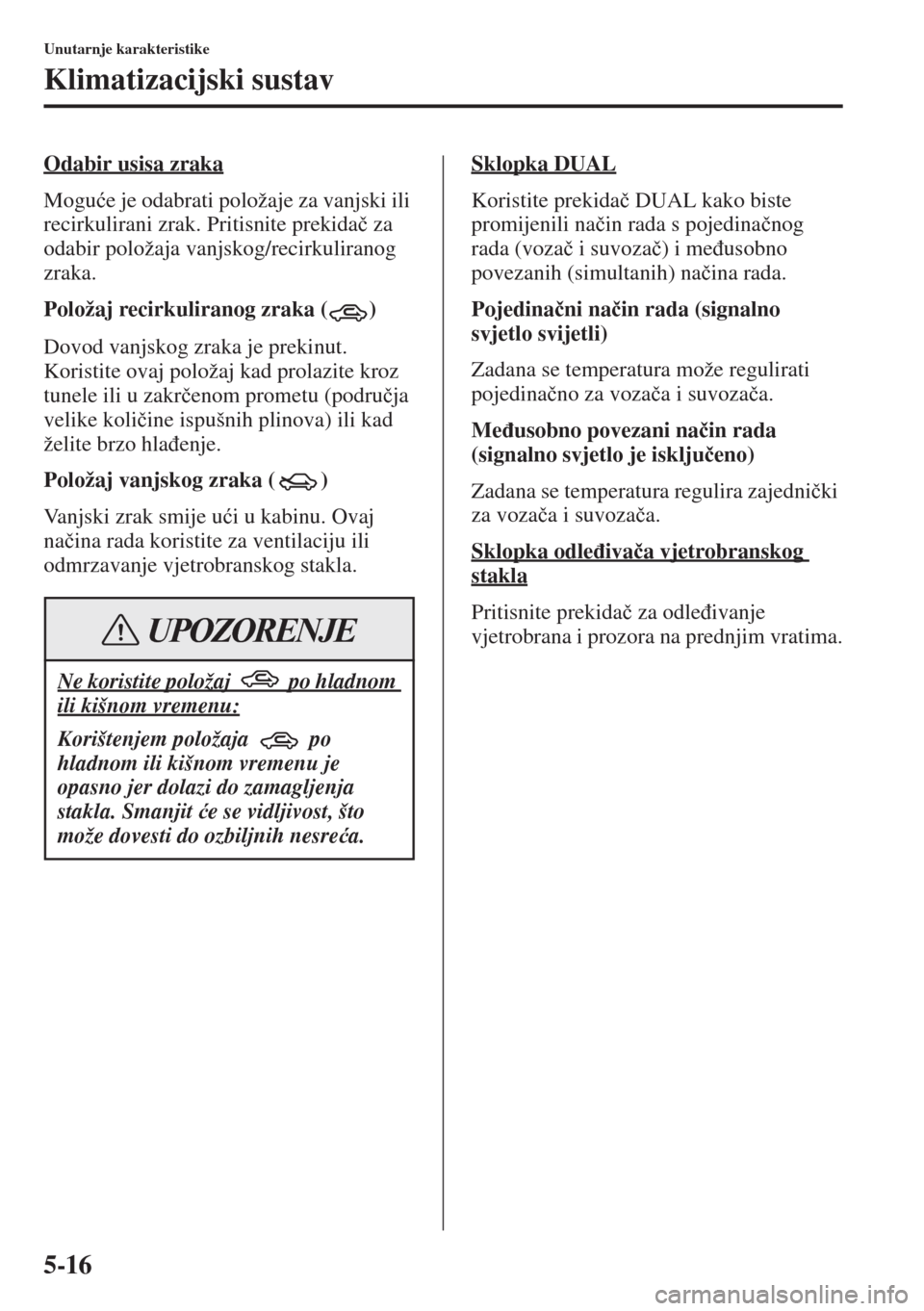

5-16
Unutarnje karakteristike
Klimatizacijski sustav
Odabir usisa zraka
Mogu üe je odabrati položaje za vanjski ili
recirkulirani zrak. Pritisnite prekida þ za
odabir položaja vanjskog/recirkuliranog
zraka.
Položaj recirkuliranog zraka ( )
Dovod vanjskog zraka je prekinut.
Koristite ovaj položaj kad prolazite kroz
tunele ili u zakr þenom prometu (podru þja
velike koli þine ispušnih plinova) ili kad
želite brzo hla ÿenje.
Položaj vanjskog zraka ( )
Vanjski zrak smije u üi u kabinu. Ovaj
na þina rada koristite za ventilaciju ili
odmrzavanje vjetrobranskog stakla.Sklopka DUALKoristite prekida þ DUAL kako biste
promijenili na þin rada s pojedina þnog
rada (voza þ i suvoza þ) i me ÿusobno
povezanih (simultanih) na þina rada.
Pojedina þni na þin rada (signalno
svjetlo svijetli)
Zadana se temperatura može regulirati
pojedina þno za voza þa i suvoza þa.
Me ÿusobno povezani na þin rada
(signalno svjetlo je isklju þeno)
Zadana se temperatura regulira zajedni þki
za voza þa i suvoza þa.
Sklopka odle ÿiva þa vjetrobranskog
stakla
Pritisnite prekida þ za odle ÿivanje
vjetrobrana i prozora na prednjim vratima.
Ne koristite položaj po hladnom
ili kišnom vremenu:
Korištenjem položaja po
hladnom ili kišnom vremenu je
opasno jer dolazi do zamagljenja
stakla. Smanjit üe se vidljivost, što
može dovesti do ozbiljnih nesre üa.
UPOZORENJE
