Page 291 of 807
4–138
Beim Fahren
i-ACTIVSENSE
Toter-Winkel-Warnleuchten (BSM)/Toter-Winkel-Warnsignal (BSM)
Der Toter-Winkel-Assistent (BSM) oder die Ausparkhilfe (RCTA) machen den Fahrer
bei aktiviertem System auf Fahrzeuge auf den benachbarten Fahrspuren oder auf der
Fahrzeugrückseite mit der Toter-Winkel-Warnleuchte (BSM), dem akustischen Warnsignal
und der Warnanzeige (Fahrzeuge mit Active Driving-Anzeige) aufmerksam.
Toter-Winkel-Warnleuchten (BSM)
Die Toter-Winkel-Warnleuchten (BSM) be ¿ nden sich am linken und rechten Türspiegel.
Die Warnleuchten leuchten, wenn sich ein Fahrzeug von hinten auf der benachbarten Spur
nähert.
Beim Einschalten der Zündung auf “ON” leuchtet die Warnleuchte kurz auf und erlischt
nach einigen Sekunden.
Vorwärtsfahren (Bedienung des Toter-Winkel-Assistenten (BSM))
Der Toter-Winkel-Assistent (BSM) erfasst Fahrzeuge, die sich von hinten nähern und
die Toter-Winkel-Warnleuchten (BSM) an den Türspiegeln werden entsprechend den
Bedingungen eingeschaltet. Außerdem, wenn eine Toter-Winkel-Warnleuchte (BSM)
leuchtet und der Blinkerhebel für einen Spurwechsel auf die Seite der leuchtenden Toter-
Winkel-Warnleuchte (BSM) betätigt wird, blinkt diese Toter-Winkel-Warnleuchte (BSM).
Rückwärtsfahren (Bedienung der Ausparkhilfe (RCTA))
Die Ausparkhilfe (RCTA) erfasst annähernde Fahrzeuge von links und rechts und die Toter-
Winkel-Warnleuchten (BSM) blinken.
Page 292 of 807
4–139
Beim Fahren
i-ACTIVSENSE
Funktion zur Aufhebung der Helligkeitsverminderung
Falls die Toter-Winkel-Warnleuchten (BSM) bei eingeschalteten Begrenzungsleuchten
eingeschaltet sind, wird die Helligkeit der Toter-Winkel-Warnleuchten (BSM) vermindert.
Falls die Toter-Winkel-Warnleuchten (BSM) wegen Blendung auf schneebedeckten
Straßen oder bei Nebel schwierig zu sehen sind, kann die Taste zur Aufhebung der
Helligkeitsverminderung gedrückt werden, so dass die Toter-Winkel-Warnleuchten (BSM)
heller leuchten.
Siehe Abschnitt “Instrumentenbeleuchtungsregler” auf Seite 4-30 .
Displayanzeige (Fahrzeuge mit Active Driving-Anzeige)
Das erfasste sich nähernde Fahrzeug und die Warnung werden auf den Active Driving-
Anzeige angezeigt, wenn sich das Fahrzeug vorwärts bewegt (Toter-Winkel-Assistent
(BSM) aktiviert).
Die erfasste Richtung wird auf der Erfassungsanzeige (weiß) angezeigt, wenn sich ein
Fahrzeug annähert. Außerdem ändert sich die Farbe (gelb) der Warnanzeige beim Betätigen
des Blinkerhebels für einen Spurwechsel auf die Seite auf welcher ein Fahrzeug erfasst
wird.
Toter-Winkel-Warnsignal (BSM)
Das Toter-Winkel-Warnsignal (BSM) wird zusammen mit der blinkenden Toter-Winkel-
Warnleuchte (BSM) ausgelöst.
Page 293 of 807
4–14 0
Beim Fahren
i-ACTIVSENSE
Ausschalten des Toter-Winkel-
Assistenten (BSM)
Der Toter-Winkel-Assistent (BSM)
und die Ausparkhilfe (RCTA) werden
ausgeschaltet und die Toter-Winkel-
Kontrollleuchte (BSM) OFF im
Armaturenbrett wird eingeschaltet.
Fahrzeuge mit Toter-Winkel-Schalter
(BSM)
Beim Drücken des Toter-Winkel-Schalters
(BSM) werden der Toter-Winkel-
Assistent (BSM) und die Ausparkhilfe
(RCTA) ausgeschaltet und die Toter-
Winkel-Kontrollleuchte (BSM) OFF im
Armaturenbrett leuchtet.
Bei nochmaligem Drücken des Schalters
werden der Toter-Winkel-Assistent (BSM)
und die Ausparkhilfe (RCTA) aktiviert und
die Toter-Winkel-Kontrollleuchte (BSM)
OFF erlischt.
HINWEIS
Beim Ausschalten der Zündung bleibt
der Betriebsstatus unmittelbar vor
dem Ausschalten erhalten. Wenn zum
Beispiel die Zündung bei aktiviertem
Toter-Winkel-Assistent (BSM) und
aktivierter Ausparkhilfe (RCTA)
auf “OFF” gestellt wird, bleiben der
Toter-Winkel-Assistent (BSM) und die
Ausparkhilfe (RCTA) beim nächsten
Einschalten der Zündung auf “ON”
aktiviert.
Fahrzeuge ohne Toter-Winkel-Schalter
(BSM)
Der Toter-Winkel-Assistent (BSM) kann
deaktiviert werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-17 .
Wenn der Toter-Winkel-Assistent (BSM)
deaktiviert ist, werden der Toter-Winkel-
Assistent (BSM) und die Ausparkhilfe
(RCTA) ausgeschaltet und die Toter-
Winkel-Kontrollleuchte (BSM) OFF im
Armaturenbrett wird eingeschaltet.
HINWEIS
Beim Ausschalten der Zündung bleibt
der Betriebsstatus unmittelbar vor
dem Ausschalten erhalten. Wenn zum
Beispiel die Zündung bei aktiviertem
Toter-Winkel-Assistent (BSM) und
aktivierter Ausparkhilfe (RCTA)
auf “OFF” gestellt wird, bleiben der
Toter-Winkel-Assistent (BSM) und die
Ausparkhilfe (RCTA) beim nächsten
Einschalten der Zündung auf “ON”
aktiviert.
Page 294 of 807
4–141
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Verkehrszeichenerkennung (TSR) *
Die Verkehrszeichenerkennung (TSR) vermeidet, dass der Fahrer Verkehrszeichen übersieht
und erhöht die Sicherheit beim Fahren, indem die Verkehrszeichen auf der Active Driving-
Anzeige angezeigt werden, die von der FSC-Kamera erfasst oder im Navigationssystem
aufgezeichnet sind.
Falls das Fahrzeug die Geschwindigkeit auf dem Geschwindigkeitsbegrenzungsschild, das
auf der Active Driving-Anzeige während der Fahrt erscheint, überschreitet, wird der Fahrer
mit der Active Driving-Anzeige und einem akustischen Signal gewarnt.
Die Verkehrszeichenerkennung (TSR) zeigt die Geschwindigkeitsbegrenzung (einschließlich
Zusatzzeichen) und Einfahrtverbotsschilder an.
HINWEIS
Die Verkehrszeichenerkennung (TSR) wird in gewissen Ländern oder Gebieten nicht
unterstützt. Wenden Sie sich für Informationen von unterstützten Ländern an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
Die Verkehrszeichenerkennung (TSR) funktioniert nur, wenn im SD-Kartensteckplatz
des Navigationssystems eine SD-Karte (Original-Mazda) eingesetzt ist. Für
Einzelheiten wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
Page 295 of 807
4–142
Beim Fahren
i-ACTIVSENSE
WARNUNG
Kontrollieren Sie beim Fahren die Verkehrsschilder immer visuell.
Die Verkehrszeichenerkennung (TSR) vermeidet, dass der Fahrer Verkehrsschilder
übersieht und erhöht die Sicherheit beim Fahren. Je nach Wetter und Zustand der
Verkehrsschilder ist es möglich, dass Verkehrsschilder nicht oder falsch erkannt
werden. Der Fahrer ist verp À ichtet die Verkehrsschilder zu beachten. Sonst kann ein
Unfall verursacht werden.
Page 296 of 807
4–14 3
Beim Fahren
i-ACTIVSENSE
HINWEIS
Die Verkehrszeichenerkennung (TSR) funktioniert bei einer Störung der FSC-Kamera
nicht.
Unter den folgenden Umständen kann die Verkehrszeichenerkennung (TSR) nicht
normal funktionieren.
Ein Gegenstand auf dem Armaturenbrett wird an der Windschutzscheibe re À ektiert
und von der Kamera erfasst.
Schweres Gepäck be ¿ ndet sich im Gepäckraum oder auf den Rücksitzen, so dass das
Fahrzeug hinten herunterhängt.
Der Reifendruck ist nicht richtig eingestellt.
Es werden andere als die Standardreifen verwendet.
Das Fahrzeug be ¿ ndet sich auf einer Rampe oder in der Umgebung einer Ein- und
Ausfahrt einer Raststätte oder einer Gebührenabgabestelle einer Autobahn.
Die Umgebungshelligkeit ändert sind plötzlich, wie bei der Ein- oder Ausfahrt eines
Tunnels.
Die Scheinwerferbeleuchtung ist schlecht wegen Schmutz oder falscher
Scheinwerferausrichtung.
Die Windschutzscheibe ist verschmutzt oder beschlagen.
Die Windschutzscheibe bzw. die Kamera ist beschlagen (Wassertröpfchen).
Die Fahrzeugvorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer
oder Fernlicht eines entgegenkommenden Fahrzeugs).
Es wird eine scharfe Kurve gefahren.
Starke Re À exionen von der Straßenober À äche.
Ein Verkehrszeichen ist im Scheinwerferlicht schlecht sichtbar, wie beim Fahren in
der Nacht oder in einem Tunnel.
Das Fahrzeug wird unter schwierigen Wetterbedingungen, wie Regen, Nebel und
Schnee gefahren.
Die Kartendaten des Navigationssystems sind alt.
Die Kamera kann ein Verkehrszeichen nicht erfassen.
Ein Verkehrszeichen wird durch Schmutz oder Schnee abgedeckt.
Ein Verkehrszeichen ist wegen Bäumen oder einem Fahrzeug nicht sichtbar.
Ein Verkehrszeichen steht halb im Schatten.
Ein Verkehrszeichen ist verbogen oder verdreht.
Ein Verkehrszeichen ist zu hoch oder zu tief angeordnet.
Ein Verkehrszeichen ist zu hell oder zu dunkel (einschließlich elektronische Verkehrszeichen).
Ein Verkehrszeichen ist zu groß oder zu klein.
Es be ¿ ndet sich ein ähnlicher Gegenstand beim erfassten Verkehrszeichen (wie ein
anderes sehr ähnliches Zeichen).
Die Verkehrszeichenerkennung (TSR) funktioniert nicht, wenn die Active Driving-
Anzeige deaktiviert ist.
Die Verkehrszeichenerkennung (TSR) kann deaktiviert werden. Siehe “Individuelle Einstellungen” auf Seite 9-17 .
Page 297 of 807
4–14 4
Beim Fahren
i-ACTIVSENSE

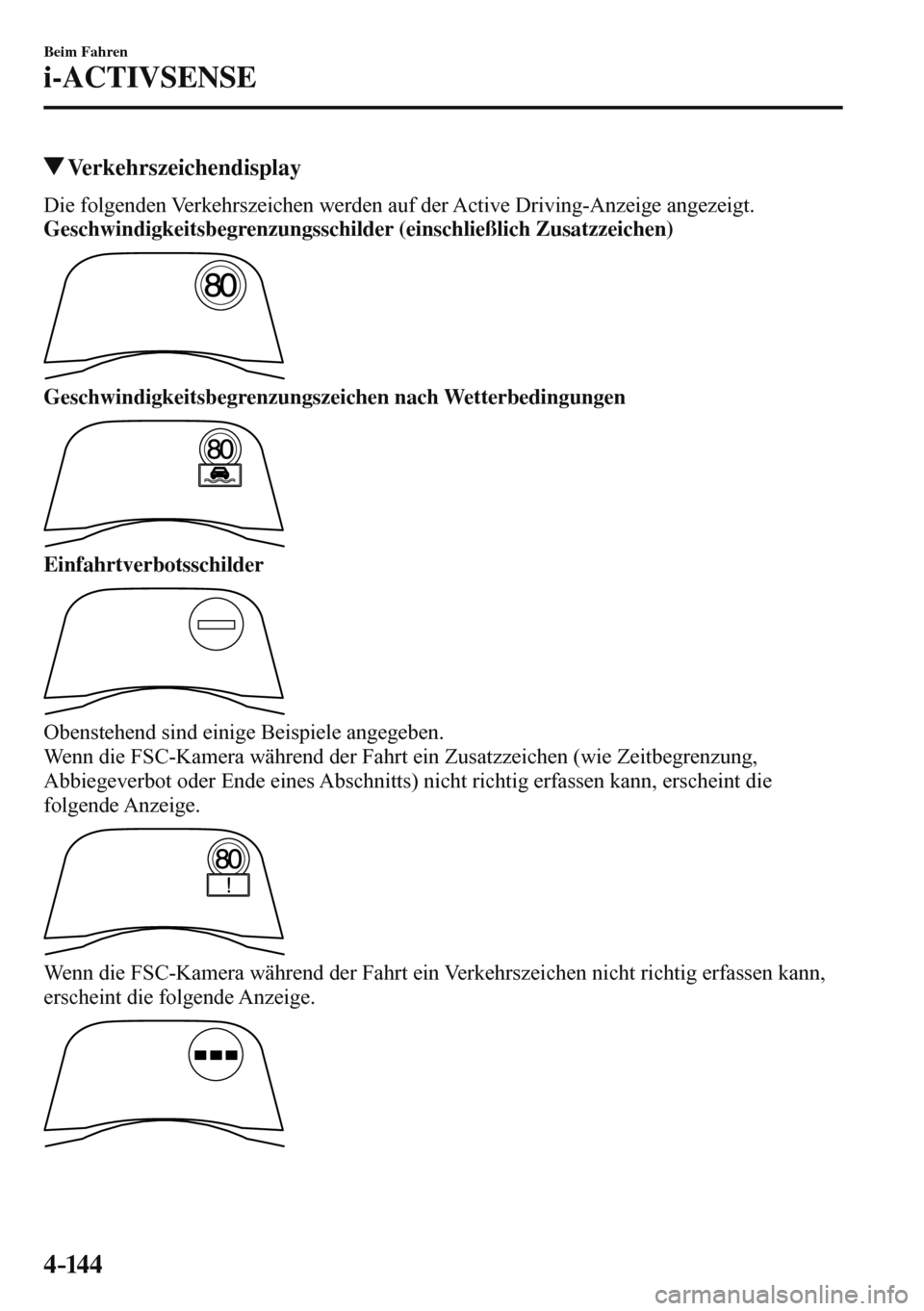

Verkehrszeichendisplay
Die folgenden Verkehrszeichen werden auf der Active Driving-Anzeige angezeigt.
Geschwindigkeitsbegrenzungsschilder (einschließlich Zusatzzeichen)
Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen
Einfahrtverbotsschilder
Obenstehend sind einige Beispiele angegeben.
Wenn die FSC-Kamera während der Fahrt ein Zusatzzeichen (wie Zeitbegrenzung,
Abbiegeverbot oder Ende eines Abschnitts) nicht richtig erfassen kann, erscheint die
folgende Anzeige.
Wenn die FSC-Kamera während der Fahrt ein Verkehrszeichen nicht richtig erfassen kann,
erscheint die folgende Anzeige.
Page 298 of 807
4–14 5
Beim Fahren
i-ACTIVSENSE
HINWEIS
Geschwindigkeitsbegrenzungsschilder (einschließlich Zusatzzeichen)
Bei einer Fahrzeuggeschwindigkeit von ca. 1 km/h oder höher wird das
Geschwindigkeitsbegrenzungszeichen angezeigt, wenn eine der folgenden
Bedingungen erfüllt ist.
Die FSC-Kamera erfasst eine Geschwindigkeitsbegrenzung als ein Zeichen, das für
Ihr Fahrzeug gilt und das Fahrzeug fährt daran vorbei.
Das Geschwindigkeitsbegrenzungszeichen des Navigationssystems wird gelesen
(falls das Geschwindigkeitsbegrenzungszeichen von der FSC-Kamera nicht erfasst
wird).
Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen werden angezeigt,
wenn alle der folgenden Bedingungen erfüllt sind.
Die Fahrzeuggeschwindigkeit beträgt ungefähr 1 km/h oder höher.
Die FSC-Kamera erfasst eine Geschwindigkeitsbegrenzung bei schlechtem Wetter
als ein Zeichen, das für Ihr Fahrzeug gilt und das Fahrzeug fährt daran vorbei.
Das Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen
zeigt eine niedrigere Geschwindigkeit als das gegenwärtig angezeigte
Geschwindigkeitsbegrenzungszeichen.
Die Scheibenwischer sind eingeschaltet.
In den folgenden Fällen wird die Anzeige des Geschwindigkeitsbegrenzungszeichens
unterbrochen.
Die FSC-Kamera erfasst ein Geschwindigkeitsbegrenzungszeichen und das
Fahrzeug wird nach dem Passieren des Zeichens für eine gewisse Strecke gefahren.
Die einzelnen Sensoren haben eine Fahrtrichtungsänderung festgestellt. (Die
Anzeige einer Geschwindigkeitsbegrenzung wird während der Anzeige eines
Zusatzzeichens ZONE” nicht ausgeschaltet, auch nicht nach einem Spurwechsel.)
Die FSC-Kamera erfasst ein neues Geschwindigkeitsbegrenzungszeichen,
das sich vom vorher erfassten Zeichen unterscheidet (Anzeige eines neuen
Geschwindigkeitsbegrenzungszeichens).
Das im Navigationssystem aufgezeichnete Geschwindigkeitsbegrenzungszeichen
wird nach einer gewissen Zeit nicht erfasst (falls die FSC-Kamera ein
Geschwindigkeitsbegrenzungszeichen nicht erfasst, wird das im Navigationssystem
aufgezeichnete Geschwindigkeitsbegrenzungszeichen angezeigt).
Falls die Fahrzeuggeschwindigkeit die angezeigte Geschwindigkeitsbegrenzung um
mehr als etwa 30 km/h überschreitet, nachdem eine gewisse Zeit seit der Anzeige
des Geschwindigkeitsbegrenzungszeichens verstrichen ist. (Außer, wenn im
Navigationssystem Informationen über das Geschwindigkeitsbegrenzungszeichen
vorhanden sind)
Page 299 of 807
4–14 6
Beim Fahren
i-ACTIVSENSE

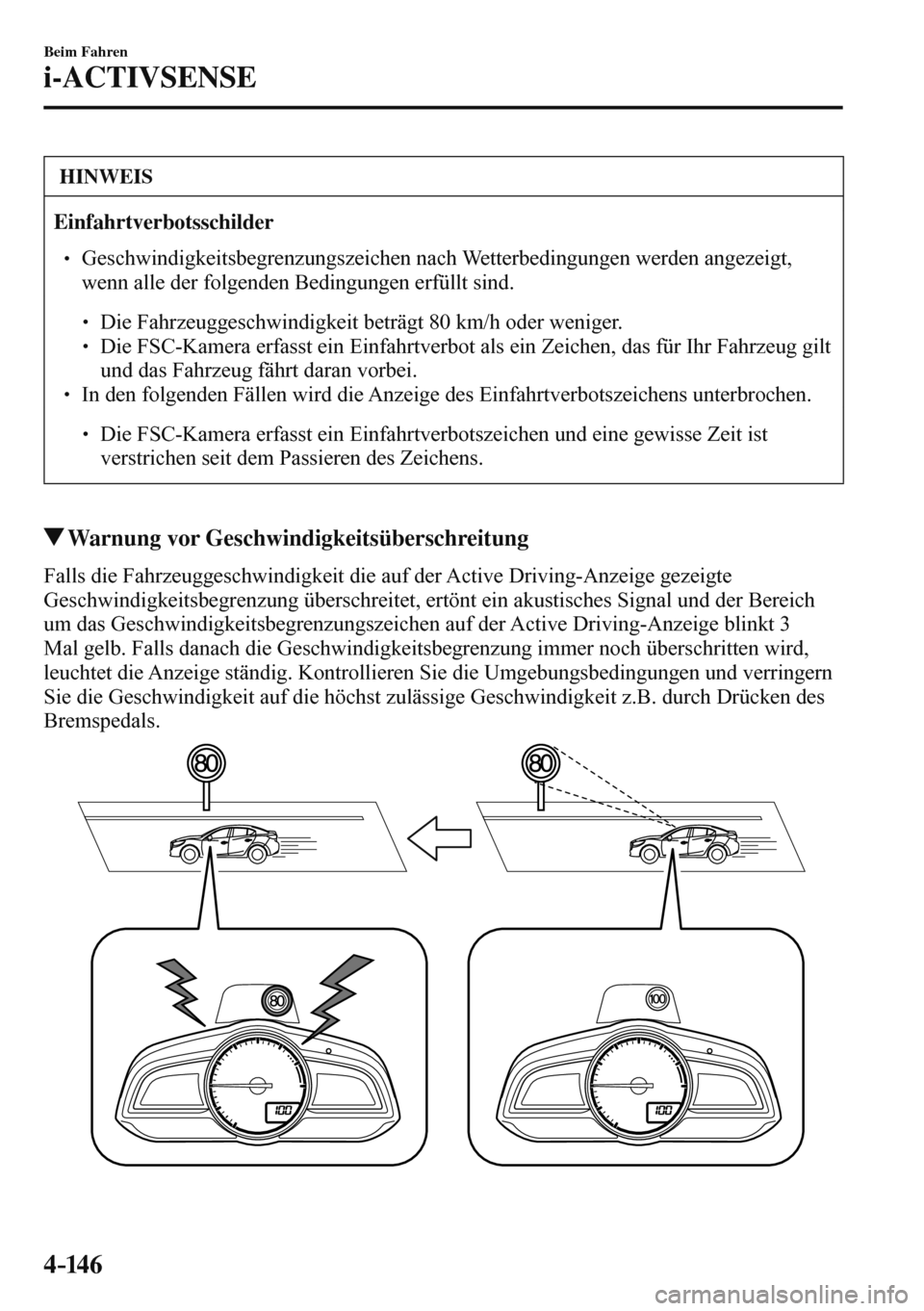

HINWEIS
Einfahrtverbotsschilder
Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen werden angezeigt,
wenn alle der folgenden Bedingungen erfüllt sind.
Die Fahrzeuggeschwindigkeit beträgt 80 km/h oder weniger.
Die FSC-Kamera erfasst ein Einfahrtverbot als ein Zeichen, das für Ihr Fahrzeug gilt
und das Fahrzeug fährt daran vorbei.
In den folgenden Fällen wird die Anzeige des Einfahrtverbotszeichens unterbrochen.
Die FSC-Kamera erfasst ein Einfahrtverbotszeichen und eine gewisse Zeit ist
verstrichen seit dem Passieren des Zeichens.
Warnung vor Geschwindigkeitsüberschreitung
Falls die Fahrzeuggeschwindigkeit die auf der Active Driving-Anzeige gezeigte
Geschwindigkeitsbegrenzung überschreitet, ertönt ein akustisches Signal und der Bereich
um das Geschwindigkeitsbegrenzungszeichen auf der Active Driving-Anzeige blinkt 3
Mal gelb. Falls danach die Geschwindigkeitsbegrenzung immer noch überschritten wird,
leuchtet die Anzeige ständig. Kontrollieren Sie die Umgebungsbedingungen und verringern
Sie die Geschwindigkeit auf die höchst zulässige Geschwindigkeit z.B. durch Drücken des
Bremspedals.

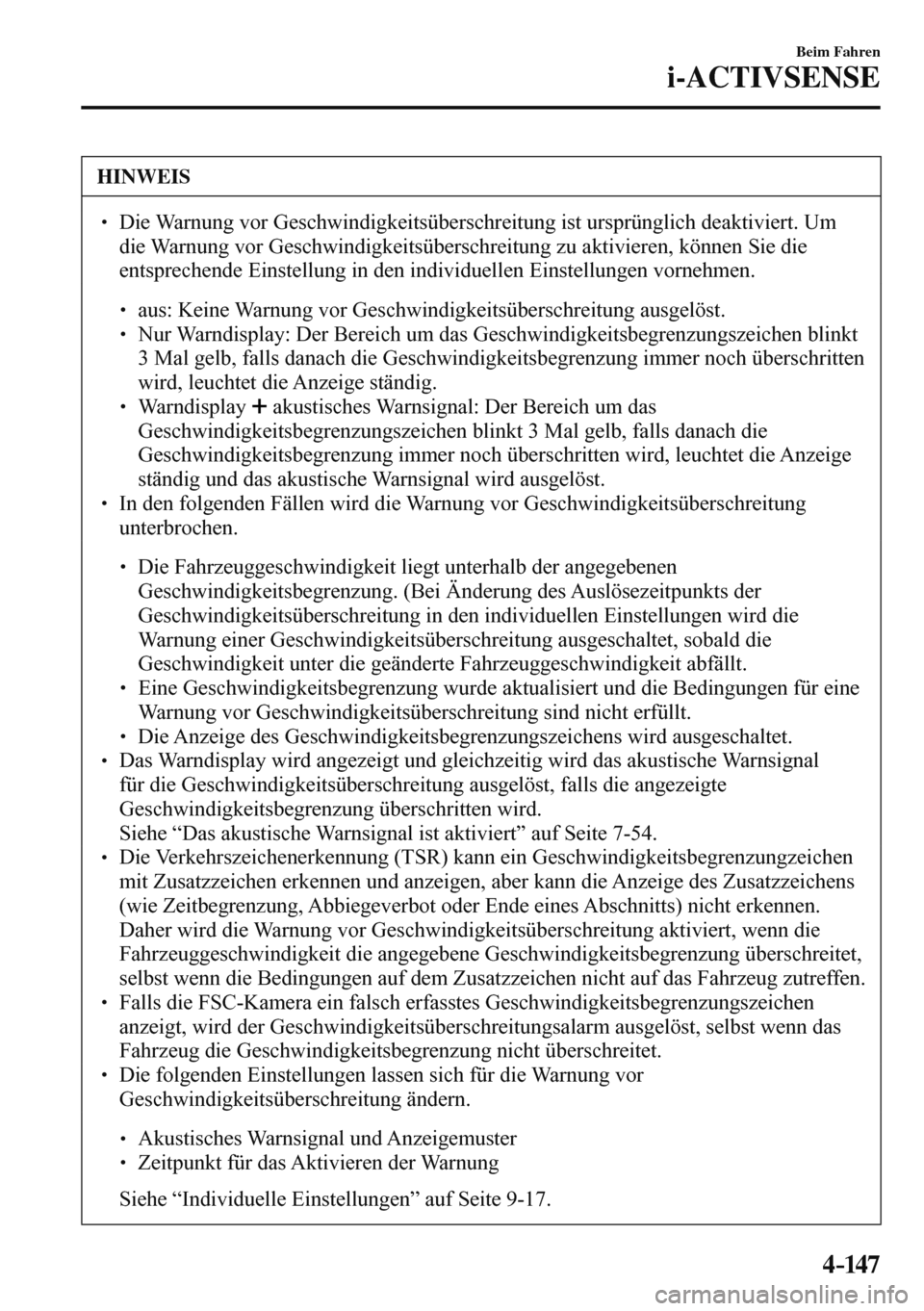

Page 300 of 807
4–147
Beim Fahren
i-ACTIVSENSE
HINWEIS
Die Warnung vor Geschwindigkeitsüberschreitung ist ursprünglich deaktiviert. Um
die Warnung vor Geschwindigkeitsüberschreitung zu aktivieren, können Sie die
entsprechende Einstellung in den individuellen Einstellungen vornehmen.
aus: Keine Warnung vor Geschwindigkeitsüberschreitung ausgelöst.
Nur Warndisplay: Der Bereich um das Geschwindigkeitsbegrenzungszeichen blinkt
3 Mal gelb, falls danach die Geschwindigkeitsbegrenzung immer noch überschritten
wird, leuchtet die Anzeige ständig.
Warndisplay akustisches Warnsignal: Der Bereich um das
Geschwindigkeitsbegrenzungszeichen blinkt 3 Mal gelb, falls danach die
Geschwindigkeitsbegrenzung immer noch überschritten wird, leuchtet die Anzeige
ständig und das akustische Warnsignal wird ausgelöst.
In den folgenden Fällen wird die Warnung vor Geschwindigkeitsüberschreitung
unterbrochen.
Die Fahrzeuggeschwindigkeit liegt unterhalb der angegebenen
Geschwindigkeitsbegrenzung. (Bei Änderung des Auslösezeitpunkts der
Geschwindigkeitsüberschreitung in den individuellen Einstellungen wird die
Warnung einer Geschwindigkeitsüberschreitung ausgeschaltet, sobald die
Geschwindigkeit unter die geänderte Fahrzeuggeschwindigkeit abfällt.
Eine Geschwindigkeitsbegrenzung wurde aktualisiert und die Bedingungen für eine
Warnung vor Geschwindigkeitsüberschreitung sind nicht erfüllt.
Die Anzeige des Geschwindigkeitsbegrenzungszeichens wird ausgeschaltet.
Das Warndisplay wird angezeigt und gleichzeitig wird das akustische Warnsignal
für die Geschwindigkeitsüberschreitung ausgelöst, falls die angezeigte
Geschwindigkeitsbegrenzung überschritten wird.
Siehe “Das akustische Warnsignal ist aktiviert” auf Seite 7-54 . Die Verkehrszeichenerkennung (TSR) kann ein Geschwindigkeitsbegrenzungzeichen
mit Zusatzzeichen erkennen und anzeigen, aber kann die Anzeige des Zusatzzeichens
(wie Zeitbegrenzung, Abbiegeverbot oder Ende eines Abschnitts) nicht erkennen.
Daher wird die Warnung vor Geschwindigkeitsüberschreitung aktiviert, wenn die
Fahrzeuggeschwindigkeit die angegebene Geschwindigkeitsbegrenzung überschreitet,
selbst wenn die Bedingungen auf dem Zusatzzeichen nicht auf das Fahrzeug zutreffen.
Falls die FSC-Kamera ein falsch erfasstes Geschwindigkeitsbegrenzungszeichen
anzeigt, wird der Geschwindigkeitsüberschreitungsalarm ausgelöst, selbst wenn das
Fahrzeug die Geschwindigkeitsbegrenzung nicht überschreitet.
Die folgenden Einstellungen lassen sich für die Warnung vor
Geschwindigkeitsüberschreitung ändern.
Akustisches Warnsignal und Anzeigemuster
Zeitpunkt für das Aktivieren der Warnung
Siehe “Individuelle Einstellungen” auf Seite 9-17 .
