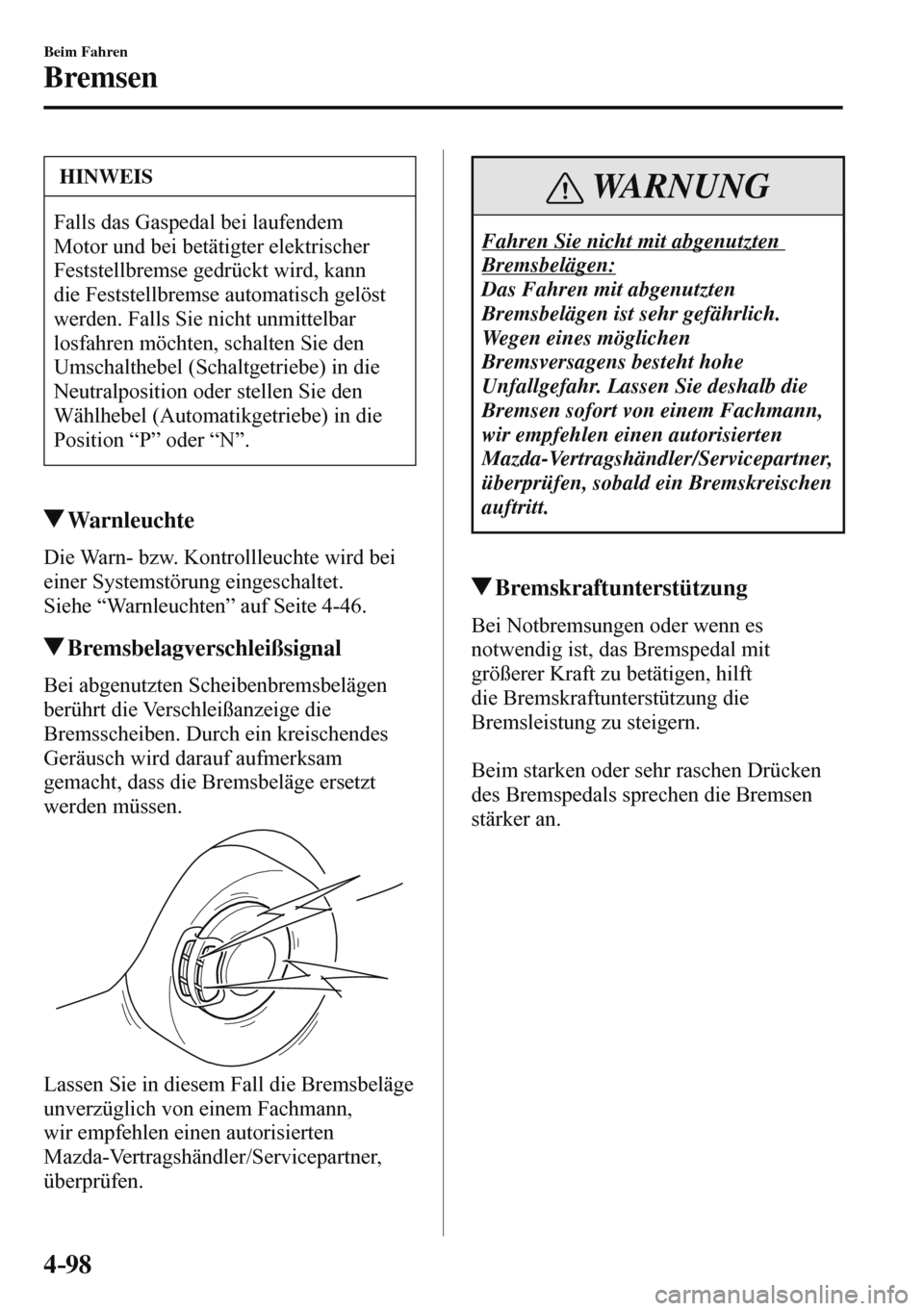

4–98
Beim Fahren
Bremsen
HINWEIS
Falls das Gaspedal bei laufendem
Motor und bei betätigter elektrischer
Feststellbremse gedrückt wird, kann
die Feststellbremse automatisch gelöst
werden. Falls Sie nicht unmittelbar
losfahren möchten, schalten Sie den
Umschalthebel (Schaltgetriebe) in die
Neutralposition oder stellen Sie den
Wählhebel (Automatikgetriebe) in die
Position “P” oder “N”.
Warnleuchte
Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warnleuchten” auf Seite 4-46 .
Bremsbelagverschleißsignal
Bei abgenutzten Scheibenbremsbelägen
berührt die Verschleißanzeige die
Bremsscheiben. Durch ein kreischendes
Geräusch wird darauf aufmerksam
gemacht, dass die Bremsbeläge ersetzt
werden müssen.


Lassen Sie in diesem Fall die Bremsbeläge
unverzüglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen.
WARNUNG
Fahren Sie nicht mit abgenutzten
Bremsbelägen:
Das Fahren mit abgenutzten
Bremsbelägen ist sehr gefährlich.
Wegen eines möglichen
Bremsversagens besteht hohe
Unfallgefahr. Lassen Sie deshalb die
Bremsen sofort von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen, sobald ein Bremskreischen
auftritt.
Bremskraftunterstützung
Bei Notbremsungen oder wenn es
notwendig ist, das Bremspedal mit
größerer Kraft zu betätigen, hilft
die Bremskraftunterstützung die
Bremsleistung zu steigern.

Beim starken oder sehr raschen Drücken
des Bremspedals sprechen die Bremsen
stärker an.


4–99
Beim Fahren
Bremsen
HINWEIS
  Beim starken oder sehr raschen
Drücken des Bremspedals
fühlt sich das Pedal weich an,
die Bremsen sprechen jedoch
stärker an. Dies ist normal für die
Bremskraftunterstützung und ist
nicht ein Störungsanzeichen.
  Beim starken oder sehr raschen
Drücken des Bremspedals treten
Geräusche vom Betrieb des Motors
bzw. der Pumpe auf. Dies ist normal
für die Bremskraftunterstützung und
ist nicht ein Störungsanzeichen.
  Die Bremskraftunterstützung ist
kein Ersatz für die Funktionalität des
Hauptbremssystems.
Adaptives
Bremslichtsystem
Das Fahrzeug ist mit einem adaptiven
Bremslichtsystem ausgerüstet, das
eine Notbremsung erfasst, wenn das
Bremspedal mit größerer Kraft als zum
normalen Bremsen gedrückt wird. Falls
das System eine solche Situation feststellt,
blinken alle Blinkleuchten in rascher
Folge, um die nachfolgenden Fahrzeuge
zu warnen.
Beim Loslassen des Bremspedals oder
wenn das System feststellt, dass das
Bremspedal zum Abbremsen nicht mehr
mit so großer Kraft betätigt wird, wird
dieser Zustand aufgehoben.
HINWEIS
  Falls das Fahrzeug mit rasch
blinkenden Blinkleuchten zum
Stillstand kommt, werden die
Blinkleuchten auf das normale
Blinken umgeschaltet.
  Das adaptive Bremslichtsystem
funktioniert nicht, wenn die
Geschwindigkeit weniger als 60
km/h beträgt.
  Beim Betätigen des Bremspedals
auf einer glatten Straße kann das
adaptive Bremslichtsystem ausgelöst
werden, so dass alle Blinker und
Fahrspurwechselblinker blinken.


4–10 0
Beim Fahren
Bremsen
*nur bestimmte Modelle
Berganfahrhilfe (HLA) *
Die Berganfahrhilfe (HLA) ist eine
Funktion zum Erleichtern des Anfahrens
an einer Steigung. Wenn der Fahrer an
einer Steigung das Bremspedal loslässt
und das Gaspedal betätigt, wird mit
dieser Funktion ein Zurückrollen des
Fahrzeugs verhindert. Die Bremskraft wird
automatisch angewendet, auch wenn das
Bremspedal an einer Steigung losgelassen
wird.
Bei Fahrzeugen mit Schaltgetriebe
funktioniert die Berganfahrhilfe (HLA) auf
einem Gefälle, wenn sich der Schalthebel
im Rückwärtsgang (R) be¿ ndet und an
einer Steigung, wenn sich der Schalthebel
in einer anderen Position als dem
Rückwärtsgang (R) be¿ ndet.
Bei Fahrzeugen mit Automatikgetriebe
funktioniert die Berganfahrhilfe (HLA) auf
einem Gefälle, wenn sich der Wählhebel
in der Rückwärtsfahrstufe (R) be¿ ndet
und an einer Steigung, wenn sich der
Wählhebel in einer anderen Position als
der Rückwärtsfahrstufe (R) be¿ ndet. WARNUNG
Verlassen Sie sich nicht ausschließlich
auf die Berganfahrhilfe (HLA):
Die Berganfahrhilfe (HLA) ist
eine Hilfsvorrichtung, um das
Anfahren an einer Steigung zu
erleichtern. Das System bleibt
nur für ungefähr zwei Sekunden
aktiviert, es ist deshalb gefährlich,
wenn Sie sich ausschließlich auf das
System verlassen, weil das Fahrzeug
zurückrollen und einen Unfall
verursachen kann.
Das Fahrzeug kann je nach
Zuladung und Anhänger rollen.
Außerdem besteht bei Fahrzeugen
mit Schaltgetriebe je nach Bedienung
des Kupplungs- und des Gaspedals
die Gefahr, dass das Fahrzeug
zurückrollen kann.
Kontrollieren Sie vor dem Losfahren
immer die Umgebung des Fahrzeugs.

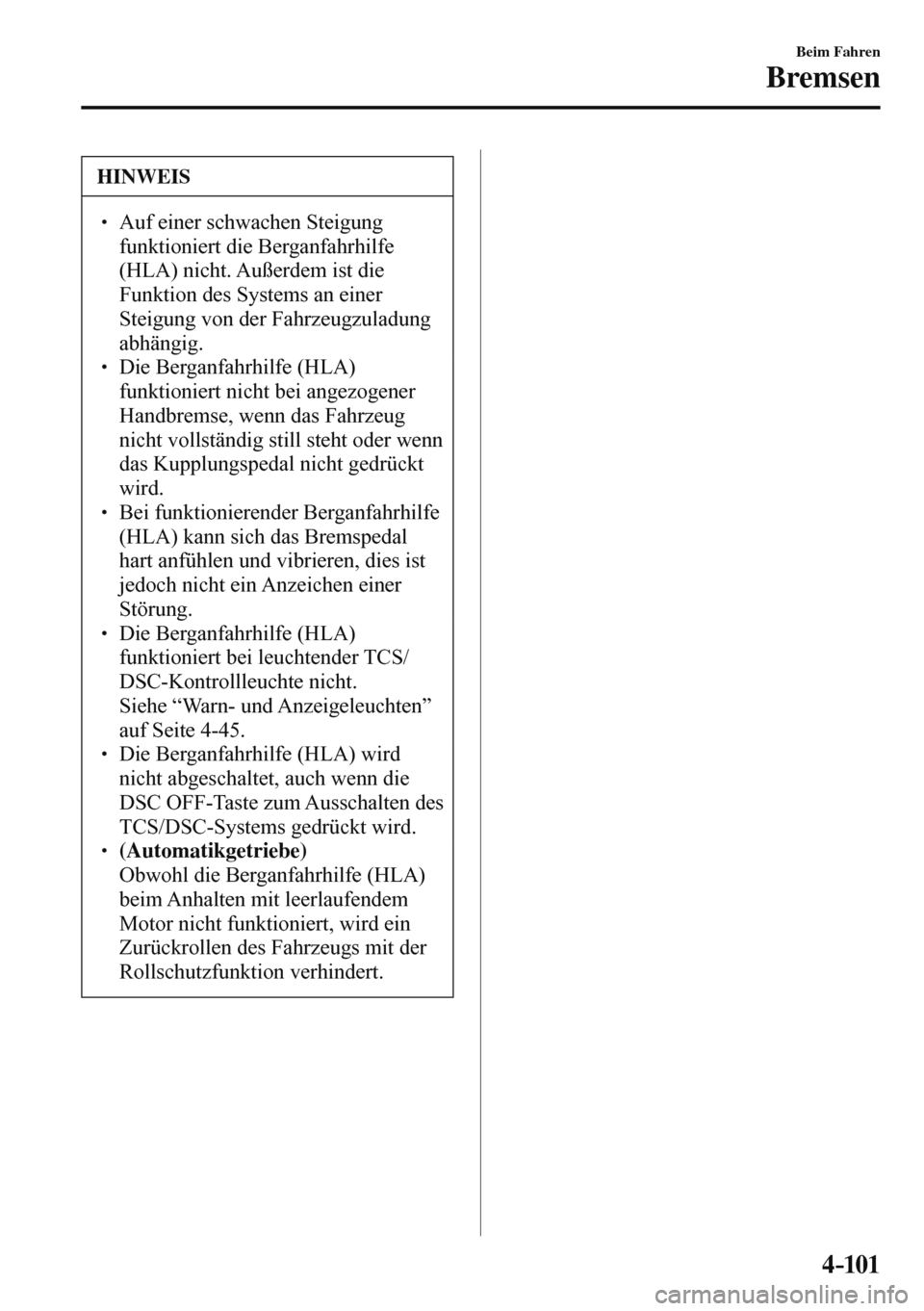

4–101
Beim Fahren
Bremsen
HINWEIS
  Auf einer schwachen Steigung
funktioniert die Berganfahrhilfe
(HLA) nicht. Außerdem ist die
Funktion des Systems an einer
Steigung von der Fahrzeugzuladung
abhängig.
  Die Berganfahrhilfe (HLA)
funktioniert nicht bei angezogener
Handbremse, wenn das Fahrzeug
nicht vollständig still steht oder wenn
das Kupplungspedal nicht gedrückt
wird.
  Bei funktionierender Berganfahrhilfe
(HLA) kann sich das Bremspedal
hart anfühlen und vibrieren, dies ist
jedoch nicht ein Anzeichen einer
Störung.
  Die Berganfahrhilfe (HLA)
funktioniert bei leuchtender TCS/
DSC-Kontrollleuchte nicht.
 Siehe “Warn- und Anzeigeleuchten”
auf Seite 4-45 .

 Die Berganfahrhilfe (HLA) wird
nicht abgeschaltet, auch wenn die
DSC OFF-Taste zum Ausschalten des
TCS/DSC-Systems gedrückt wird.
  (Automatikgetriebe)  Obwohl die Berganfahrhilfe (HLA)
beim Anhalten mit leerlaufendem
Motor nicht funktioniert, wird ein
Zurückrollen des Fahrzeugs mit der
Rollschutzfunktion verhindert.


4–102
Beim Fahren
ABS/TCS/DSC
Antiblockiersystem (ABS)
Das ABS-Steuergerät erfasst dauernd die
Drehzahl der einzelnen Räder. Sobald
ein Rad zu blockieren beginnt, wird
die Bremse des betreffenden Rades
automatisch gelöst und wieder betätigt.

Der Fahrer kann in diesem Fall
Vibrationen des Bremspedals verspüren
und es können Geräusche vom
Bremssystem auftreten. Dies ist beim
Ansprechen des Antiblockiersystems
normal. Halten Sie das Bremspedal fest
gedrückt ohne die Bremsen zu pumpen.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warnleuchten” auf Seite 4-46 .
WARNUNG
Auch mit einem Antiblockiersystem
müssen Sie immer auf eine sichere
Fahrweise bedacht sein:
Das Antiblockiersystem kann
keine Sicherheit bieten, wenn Sie
rücksichtslos oder zu schnell fahren,
den Abstand zum vorausfahrenden
Fahrzeug zu klein halten oder
wenn Aquaplaning (Verlust
der Reifenhaftung wegen eines
Wasser¿ lms) auftritt. Es besteht die
Gefahr eines Unfalls.
HINWEIS
  Beachten Sie, dass der Bremsweg
auf Straßen mit unbefestigter
OberÀ äche, wie Schnee oder Kies,
mit einem Antiblockiersystem
unter Umständen länger als mit
einem normalen Bremssystem
ist. Bei einem Fahrzeug ohne
Antiblockiersystem kann sich ein
Keil von aufgeschobenem Material
bilden, wenn die Räder blockieren.
  Beim Anlassen des Motors oder
unmittelbar nach dem Anfahren
kann das Betriebsgeräusch des
Antiblockiersystems gehört werden,
das ist normal und nicht ein
Störungsanzeichen.

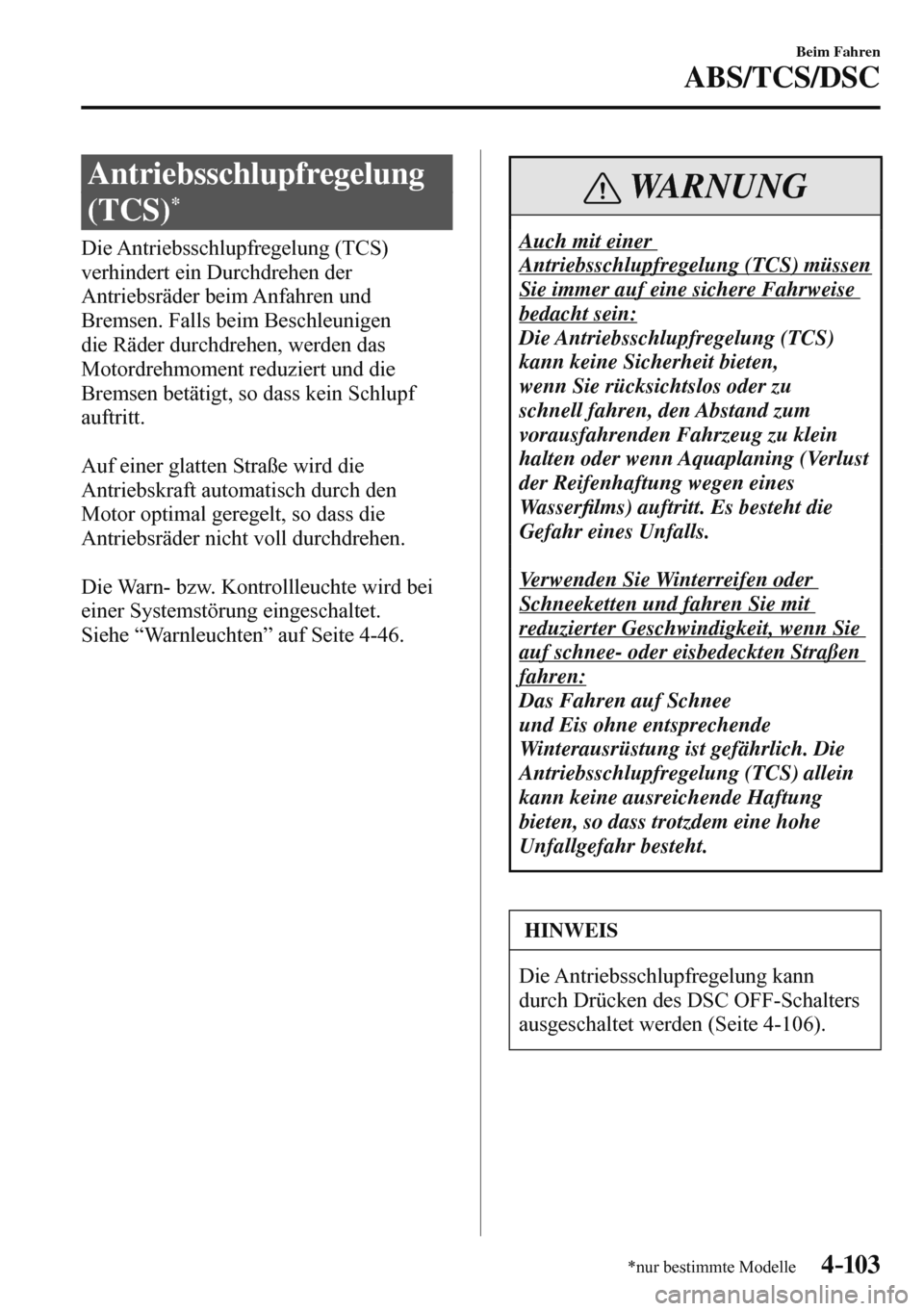

4–103
Beim Fahren
ABS/TCS/DSC
*nur bestimmte Modelle
Antriebsschlupfregelung
(TCS)
*
Die Antriebsschlupfregelung (TCS)
verhindert ein Durchdrehen der
Antriebsräder beim Anfahren und
Bremsen. Falls beim Beschleunigen
die Räder durchdrehen, werden das
Motordrehmoment reduziert und die
Bremsen betätigt, so dass kein Schlupf
auftritt.

Auf einer glatten Straße wird die
Antriebskraft automatisch durch den
Motor optimal geregelt, so dass die
Antriebsräder nicht voll durchdrehen.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warnleuchten” auf Seite 4-46 .
WARNUNG
Auch mit einer
Antriebsschlupfregelung (TCS) müssen
Sie immer auf eine sichere Fahrweise
bedacht sein:
Die Antriebsschlupfregelung (TCS)
kann keine Sicherheit bieten,
wenn Sie rücksichtslos oder zu
schnell fahren, den Abstand zum
vorausfahrenden Fahrzeug zu klein
halten oder wenn Aquaplaning (Verlust
der Reifenhaftung wegen eines
Wa s s e r¿ lms) auftritt. Es besteht die
Gefahr eines Unfalls.
Verwenden Sie Winterreifen oder
Schneeketten und fahren Sie mit
reduzierter Geschwindigkeit, wenn Sie
auf schnee- oder eisbedeckten Straßen
fahren:
Das Fahren auf Schnee
und Eis ohne entsprechende
Winterausrüstung ist gefährlich. Die
Antriebsschlupfregelung (TCS) allein
kann keine ausreichende Haftung
bieten, so dass trotzdem eine hohe
Unfallgefahr besteht.
HINWEIS
Die Antriebsschlupfregelung kann
durch Drücken des DSC OFF-Schalters
ausgeschaltet werden (Seite 4-106 ).


4–104
Beim Fahren
ABS/TCS/DSC
*nur bestimmte Modelle
TCS/DSC-Kontrollleuchte

Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf “ON”
gestellt wird. Die Kontrollleuchte blinkt,
wenn die Antriebsschlupfregelung oder die
dynamische Stabilitätskontrolle aktiviert
ist.

Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-
System eine Störung vorhanden sein,
so dass ein einwandfreier Betrieb nicht
gewährleistet ist. Bringen Sie in diesem
Fall das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
  Neben der blinkenden
Anzeigeleuchte entsteht ein
leises Betriebsgeräusch vom
Motor. Das bedeutet, dass die
Antriebsschlupfregelung/dynamische
Stabilitätskontrolle richtig arbeitet.
  Auf glatter Straße, wie bei
einer schneebedeckten Straße,
kann bei eingeschalteter
Antriebsschlupfregelung keine hohe
Drehzahl erreicht werden.
Dynamische
Stabilitätskontrolle
(DSC)
*
Mit der dynamischen Stabilitätskontrolle
wird das Abbremsen und das
Motordrehmoment mit dem ABS- und
dem Antriebsschlupfregelungssystem
kontrolliert, um ein seitliches Ausscheren
auf glatter Straße oder bei einem
Ausweichmanöver zur Erhöhung der
Fahrzeugsicherheit zu verhindern.

Siehe “ABS-System” (Seite 4-102 ) und
“Antriebsschlupfregelungssystem” (Seite
4-103 ).

Für die dynamische Stabilitätskontrolle
muss die Fahrzeuggeschwindigkeit mehr
als 20 km/h betragen.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warnleuchten” auf Seite 4-46 .
WARNUNG
Auch mit einer dynamischen
Stabilitätskontrolle müssen Sie immer
auf eine sichere Fahrweise bedacht
sein:
Die dynamische Stabilitätskontrolle
(DSC) kann keine Sicherheit bieten,
wenn Sie rücksichtslos oder zu
schnell fahren, den Abstand zum
vorausfahrenden Fahrzeug zu klein
halten oder wenn Aquaplaning (Verlust
der Reifenhaftung wegen eines
Wasser¿ lms) auftritt. Es besteht die
Gefahr eines Unfalls.

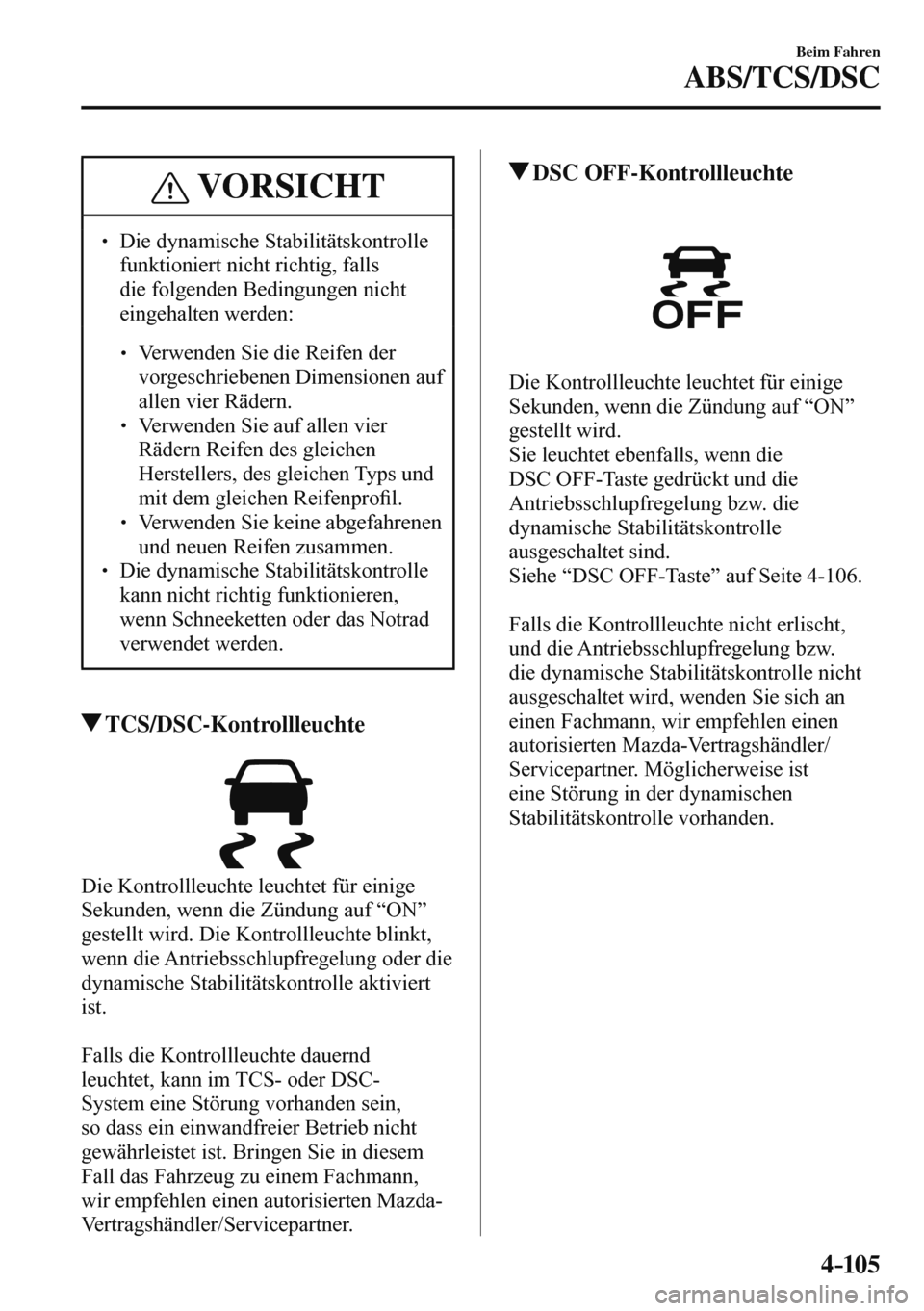

4–105
Beim Fahren
ABS/TCS/DSC
VORSICHT
  Die dynamische Stabilitätskontrolle
funktioniert nicht richtig, falls
die folgenden Bedingungen nicht
eingehalten werden:



 Verwenden Sie die Reifen der
vorgeschriebenen Dimensionen auf
allen vier Rädern.



 Verwenden Sie auf allen vier
Rädern Reifen des gleichen
Herstellers, des gleichen Typs und
mit dem gleichen Reifenpro¿ l.




 Verwenden Sie keine abgefahrenen
und neuen Reifen zusammen.

 Die dynamische Stabilitätskontrolle
kann nicht richtig funktionieren,
wenn Schneeketten oder das Notrad
verwendet werden.
TCS/DSC-Kontrollleuchte

Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf “ON”
gestellt wird. Die Kontrollleuchte blinkt,
wenn die Antriebsschlupfregelung oder die
dynamische Stabilitätskontrolle aktiviert
ist.

Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-
System eine Störung vorhanden sein,
so dass ein einwandfreier Betrieb nicht
gewährleistet ist. Bringen Sie in diesem
Fall das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
DSC OFF-Kontrollleuchte

Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf “ON”
gestellt wird.
Sie leuchtet ebenfalls, wenn die
DSC OFF-Taste gedrückt und die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle
ausgeschaltet sind.
Siehe “DSC OFF-Taste” auf Seite 4-106 .

Falls die Kontrollleuchte nicht erlischt,
und die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle nicht
ausgeschaltet wird, wenden Sie sich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Möglicherweise ist
eine Störung in der dynamischen
Stabilitätskontrolle vorhanden.


4–106
Beim Fahren
ABS/TCS/DSC
DSC OFF-Taste
Drücken Sie die DSC OFF-Taste, um
die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle
auszuschalten. Die DSC OFF-
Kontrollleuchte im Armaturenbrett
leuchtet.


Drücken Sie die Taste nochmals, um
die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle
wieder einzuschalten. Die DSC OFF-
Kontrollleuchte erlischt.
HINWEIS
  Wenn versucht wird, ein im
Schnee festgefahrenes Fahrzeug
mit eingeschalteter dynamischer
Stabilitätskontrolle zu befreien, spricht
die Antriebsschlupfregelung (Teil der
dynamischen Stabilitätskontrolle) an.
Durch Drücken des Gaspedals wird
in diesem Fall die Motorkraft nicht
erhöht und das Motorgeräusch ändert
sich. Schalten Sie in diesem Fall die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle aus.
  Die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle
werden beim Anlassen des Motors
automatisch auf “ON” geschaltet.
  Bei eingeschalteter
Antriebsschlupfregelung bzw.
dynamischer Stabilitätskontrolle wird eine
optimale Bodenhaftung gewährleistet.
  Falls die DSC OFF-Taste für länger als
10 Sekunden gedrückt gehalten wird,
wird eine DSC OFF-Tastenstörung
festgestellt und die dynamische
Stabilitätskontrolle wird automatisch
aktiviert. Die DSC OFF-Kontrollleuchte
erlischt bei funktionierender
dynamischer Stabilitätskontrolle.
  (Fahrzeuge mit Advanced City-
Notbremsassistent (Advanced SCBS)
oder City-Notbremsassistent (SCBS))
 Falls der Advanced City-
Notbremsassistent (Advanced SCBS)
oder der City-Notbremsassistent
(SCBS) bei ausgeschalteter
Antriebsschlupfregelung bzw.
dynamischer Stabilitätskontrolle
anspricht, werden die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle
automatisch aktiviert.


4–107

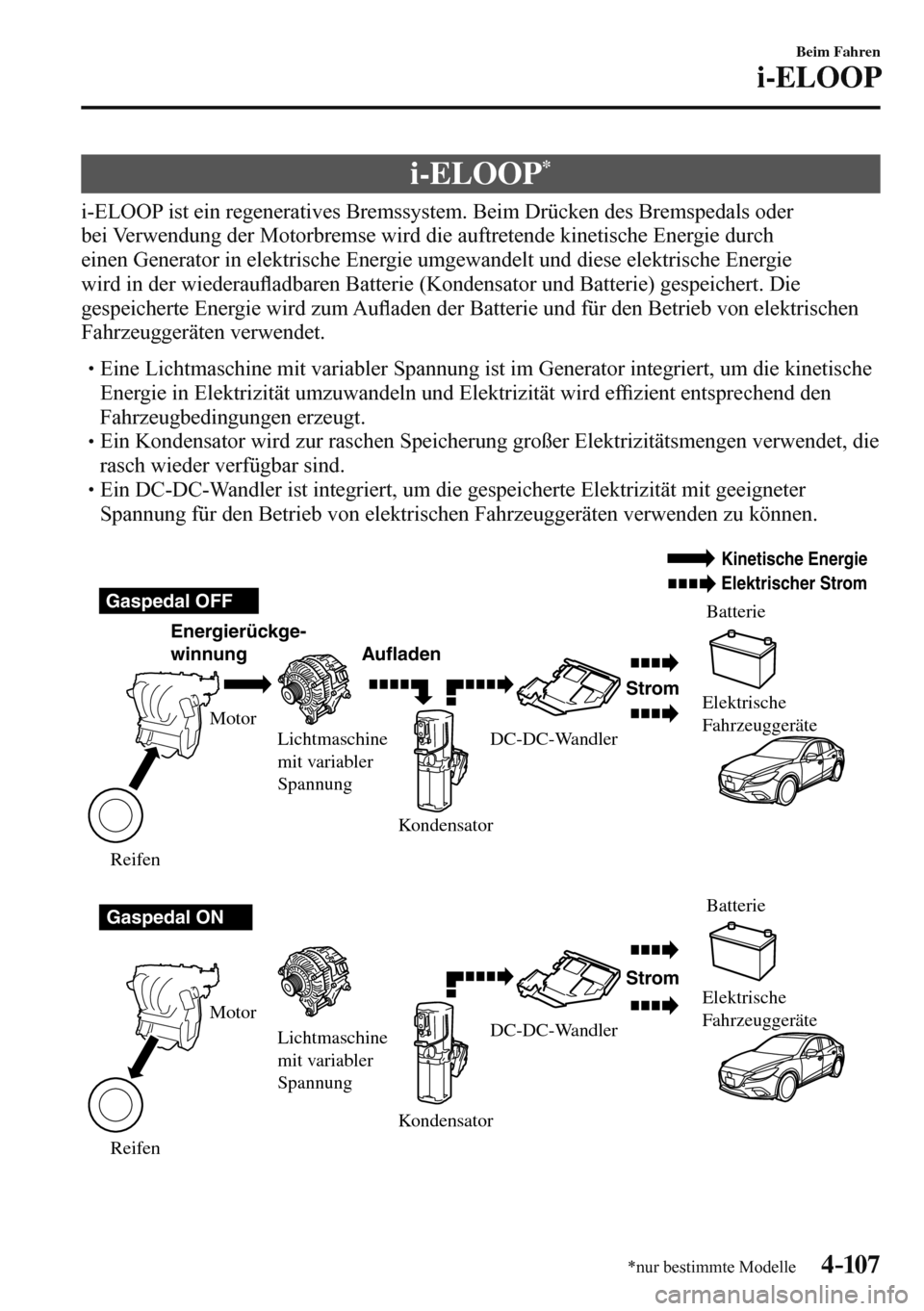

Beim Fahren
i-ELOOP
*nur bestimmte Modelle
i-ELOOP *
i-ELOOP ist ein regeneratives Bremssystem. Beim Drücken des Bremspedals oder
bei Verwendung der Motorbremse wird die auftretende kinetische Energie durch
einen Generator in elektrische Energie umgewandelt und diese elektrische Energie
wird in der wiederauÀ adbaren Batterie (Kondensator und Batterie) gespeichert. Die
gespeicherte Energie wird zum AuÀ aden der Batterie und für den Betrieb von elektrischen
Fahrzeuggeräten verwendet.



 Eine Lichtmaschine mit variabler Spannung ist im Generator integriert, um die kinetische
Energie in Elektrizität umzuwandeln und Elektrizität wird ef¿ zient entsprechend den
Fahrzeugbedingungen erzeugt.



 Ein Kondensator wird zur raschen Speicherung großer Elektrizitätsmengen verwendet, die
rasch wieder verfügbar sind.



 Ein DC-DC-Wandler ist integriert, um die gespeicherte Elektrizität mit geeigneter
Spannung für den Betrieb von elektrischen Fahrzeuggeräten verwenden zu können.


Gaspedal OFF
Gaspedal ONEnergierückge-
winnung
AufladenBatterie
Batterie Strom
Strom Motor
Lichtmaschine
mit variabler
Spannung
Lichtmaschine
mit variabler
Spannung Motor
Reifen ReifenKondensator
KondensatorDC-DC-Wandler
DC-DC-Wandler
Kinetische Energie
Elektrischer Strom
Elektrische
Fahrzeuggeräte
Elektrische
Fahrzeuggeräte
