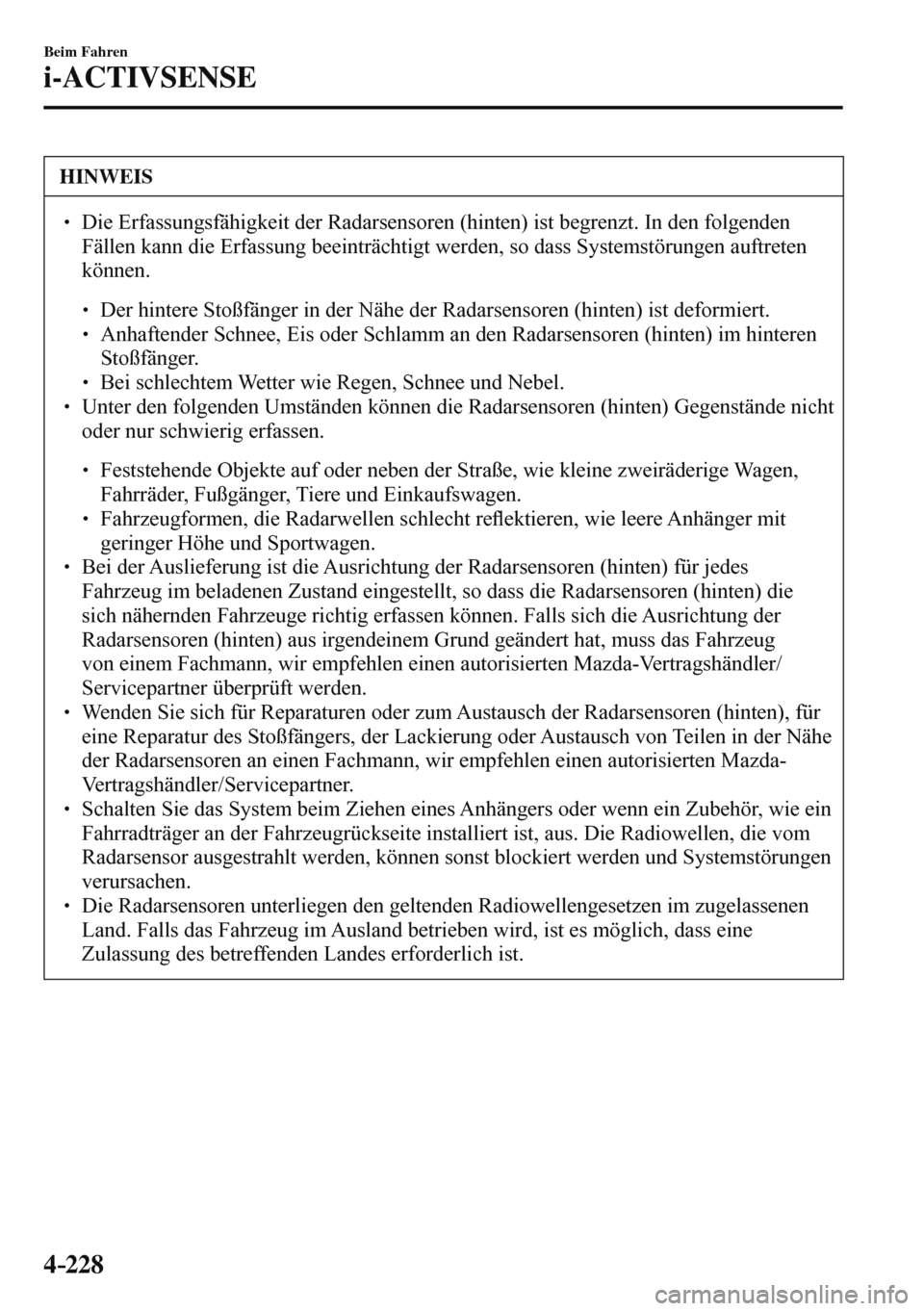

4–228
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Die Erfassungsfähigkeit der Radarsensoren (hinten) ist begrenzt. In den folgenden
Fällen kann die Erfassung beeinträchtigt werden, so dass Systemstörungen auftreten
können.



 Der hintere Stoßfänger in der Nähe der Radarsensoren (hinten) ist deformiert.



 Anhaftender Schnee, Eis oder Schlamm an den Radarsensoren (hinten) im hinteren
Stoßfänger.



 Bei schlechtem Wetter wie Regen, Schnee und Nebel.

 Unter den folgenden Umständen können die Radarsensoren (hinten) Gegenstände nicht
oder nur schwierig erfassen.



 Feststehende Objekte auf oder neben der Straße, wie kleine zweiräderige Wagen,
Fahrräder, Fußgänger, Tiere und Einkaufswagen.



 Fahrzeugformen, die Radarwellen schlecht reÀ ektieren, wie leere Anhänger mit
geringer Höhe und Sportwagen.


 Bei der Auslieferung ist die Ausrichtung der Radarsensoren (hinten) für jedes
Fahrzeug im beladenen Zustand eingestellt, so dass die Radarsensoren (hinten) die
sich nähernden Fahrzeuge richtig erfassen können. Falls sich die Ausrichtung der
Radarsensoren (hinten) aus irgendeinem Grund geändert hat, muss das Fahrzeug
von einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner überprüft werden.
  Wenden Sie sich für Reparaturen oder zum Austausch der Radarsensoren (hinten), für
eine Reparatur des Stoßfängers, der Lackierung oder Austausch von Teilen in der Nähe
der Radarsensoren an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
  Schalten Sie das System beim Ziehen eines Anhängers oder wenn ein Zubehör, wie ein
Fahrradträger an der Fahrzeugrückseite installiert ist, aus. Die Radiowellen, die vom
Radarsensor ausgestrahlt werden, können sonst blockiert werden und Systemstörungen
verursachen.
  Die Radarsensoren unterliegen den geltenden Radiowellengesetzen im zugelassenen
Land. Falls das Fahrzeug im Ausland betrieben wird, ist es möglich, dass eine
Zulassung des betreffenden Landes erforderlich ist.

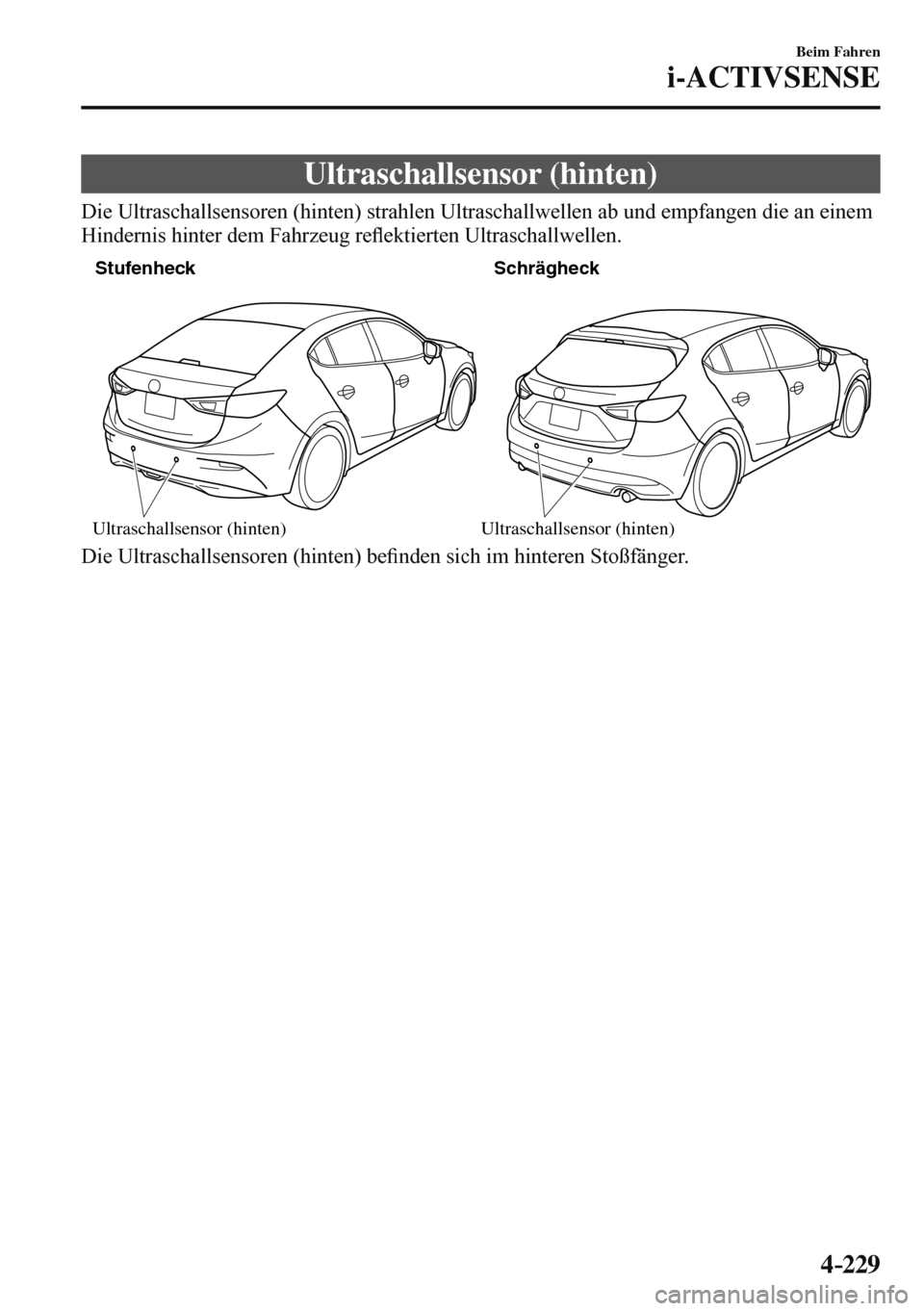

4–229
Beim Fahren
i-ACTIVSENSE
Ultraschallsensor (hinten)
Die Ultraschallsensoren (hinten) strahlen Ultraschallwellen ab und empfangen die an einem
Hindernis hinter dem Fahrzeug reÀ ektierten Ultraschallwellen.

Stufenheck Schrägheck
Ultraschallsensor (hinten)
Ultraschallsensor (hinten)
Die Ultraschallsensoren (hinten) be¿ nden sich im hinteren Stoßfänger.


4–230
Beim Fahren
Geschwindigkeitskonstanthalter
*nur bestimmte Modelle
Geschwindigkeitskonstanthalter *
Mit dem Geschwindigkeitskonstanthalter kann eine bestimmte Fahrgeschwindigkeit über 25
km/h konstant gehalten werden.
WARNUNG
Der Geschwindigkeitskonstanthalter darf unter den folgenden Bedingungen nicht
verwendet werden:
Bei Verwendung des Geschwindigkeitskonstanthalters unter den folgenden
Bedingungen können Sie die Kontrolle über das Fahrzeug verlieren.

 In einem hügeligen Gelände
 Auf starken Gefällstrecken
 Bei dichtem und stockendem Verkehr
 Auf glatten und kurvenreichen Straßen
 Falls die Bedingungen keine konstante Geschwindigkeit zulassen
Geschwindigkeitskonstanthalter

Schalter ON
Schalter RES/+ Ohne
Geschwindigkeitsbegrenzer
Schalter SET-
Schalter
OFF/CAN Schalter MODE
Schalter RES/+ Mit
GeschwindigkeitsbegrenzerSchalter SET-
Schalter
OFF/CAN

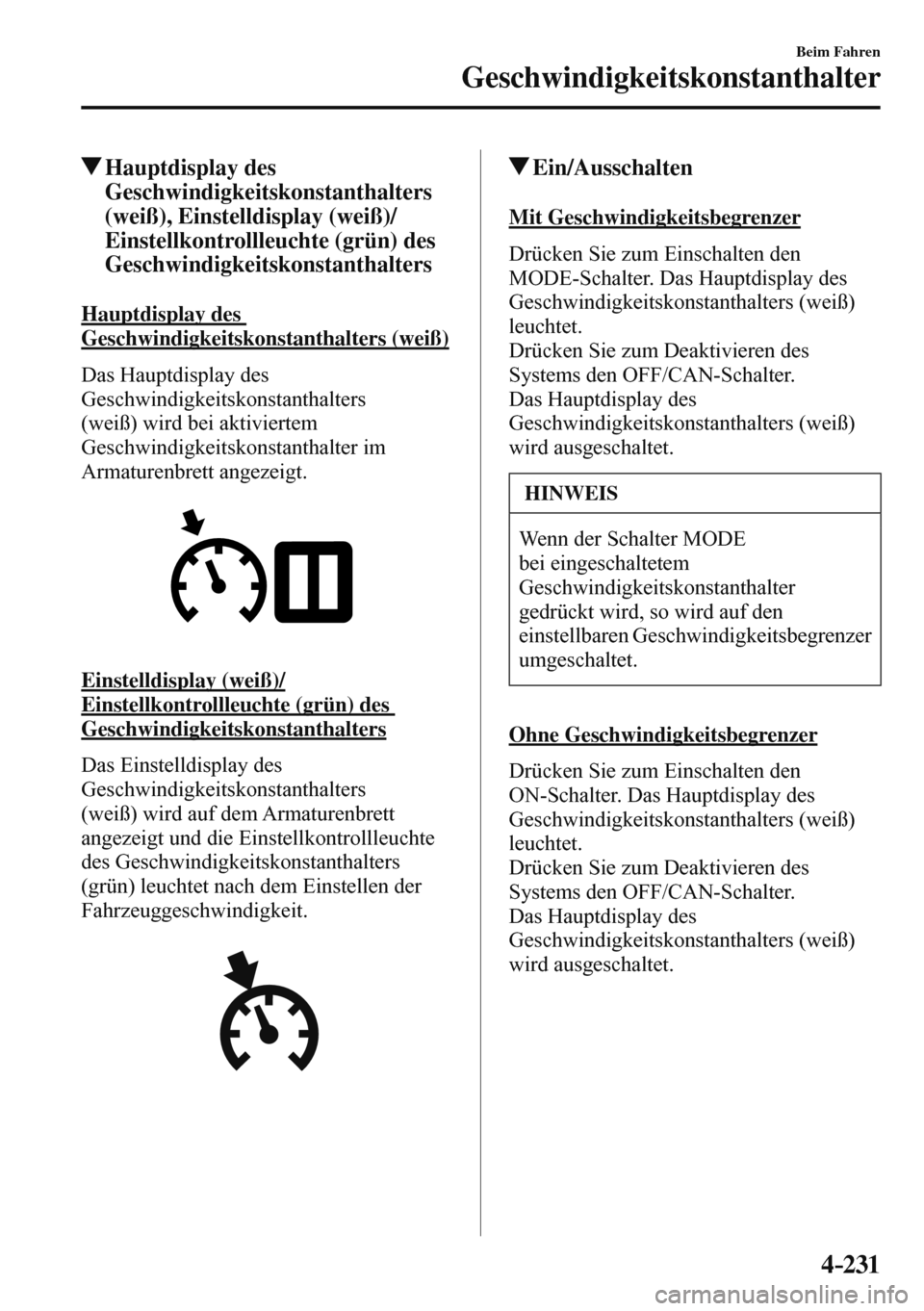

4–231
Beim Fahren
Geschwindigkeitskonstanthalter
Hauptdisplay des
Geschwindigkeitskonstanthalters
(weiß), Einstelldisplay (weiß)/
Einstellkontrollleuchte (grün) des
Geschwindigkeitskonstanthalters
H a u p t d i s p l a y d e s
Geschwindigkeitskonstanthalters (weiß)
Das Hauptdisplay des
Geschwindigkeitskonstanthalters
(weiß) wird bei aktiviertem
Geschwindigkeitskonstanthalter im
Armaturenbrett angezeigt.


Einstelldisplay (weiß)/
Einstellkontrollleuchte (grün) des
Geschwindigkeitskonstanthalters
Das Einstelldisplay des
Geschwindigkeitskonstanthalters
(weiß) wird auf dem Armaturenbrett
angezeigt und die Einstellkontrollleuchte
des Geschwindigkeitskonstanthalters
(grün) leuchtet nach dem Einstellen der
Fahrzeuggeschwindigkeit.


Ein/Ausschalten
Mit Geschwindigkeitsbegrenzer
Drücken Sie zum Einschalten den
MODE -Schalter. Das Hauptdisplay des
Geschwindigkeitskonstanthalters (weiß)
leuchtet.
Drücken Sie zum Deaktivieren des
Systems den OFF/CAN -Schalter.
Das Hauptdisplay des
Geschwindigkeitskonstanthalters (weiß)
wird ausgeschaltet.
HINWEIS
Wenn der Schalter MODE
bei eingeschaltetem
Geschwindigkeitskonstanthalter
gedrückt wird, so wird auf den
einstellbaren Geschwindigkeitsbegrenzer
umgeschaltet.
Ohne Geschwindigkeitsbegrenzer
Drücken Sie zum Einschalten den
ON-Schalter. Das Hauptdisplay des
Geschwindigkeitskonstanthalters (weiß)
leuchtet.
Drücken Sie zum Deaktivieren des
Systems den OFF/CAN -Schalter.
Das Hauptdisplay des
Geschwindigkeitskonstanthalters (weiß)
wird ausgeschaltet.

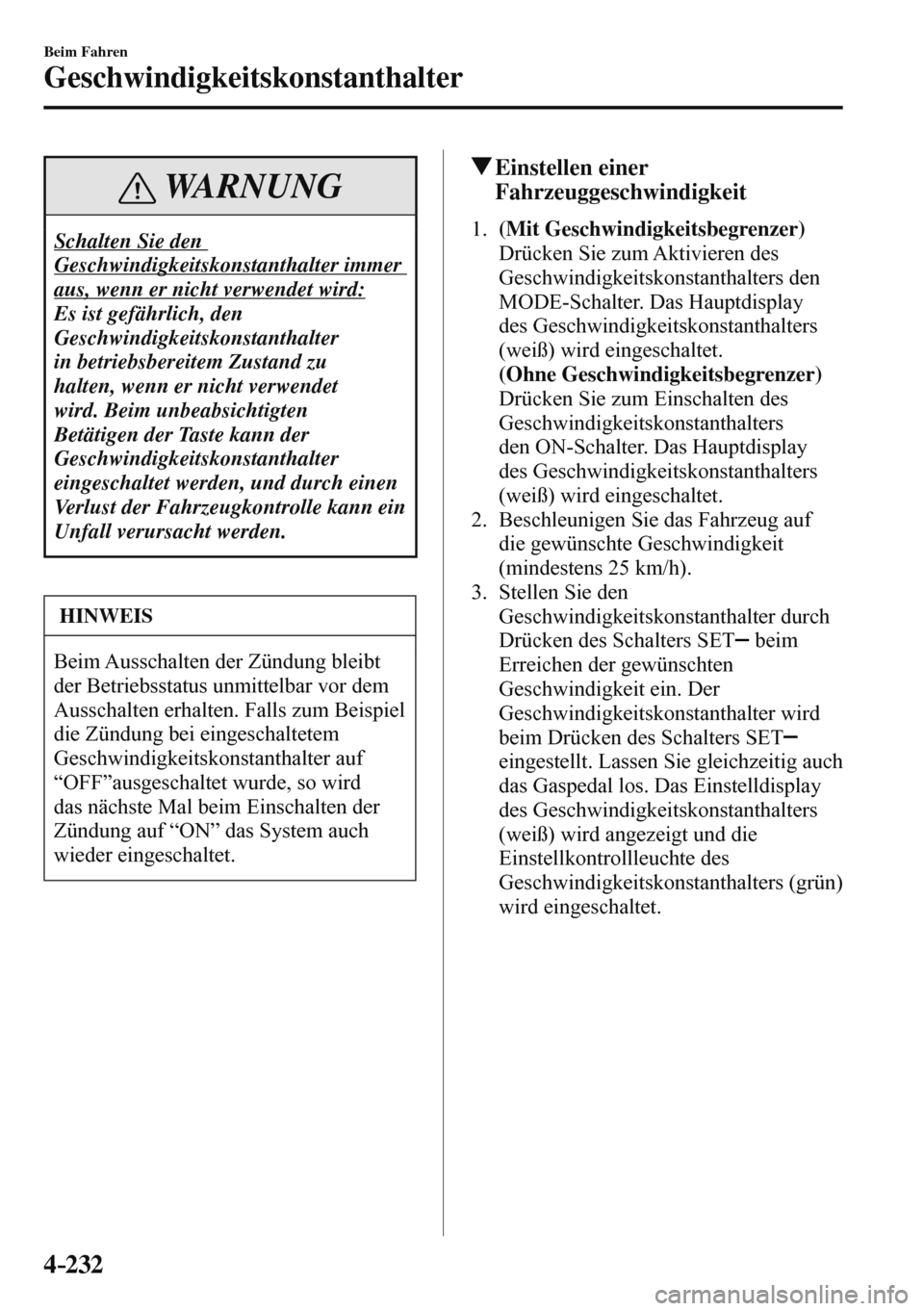

4–232
Beim Fahren
Geschwindigkeitskonstanthalter
WARNUNG
Schalten Sie den
Geschwindigkeitskonstanthalter immer
aus, wenn er nicht verwendet wird:
Es ist gefährlich, den
Geschwindigkeitskonstanthalter
in betriebsbereitem Zustand zu
halten, wenn er nicht verwendet
wird. Beim unbeabsichtigten
Betätigen der Taste kann der
Geschwindigkeitskonstanthalter
eingeschaltet werden, und durch einen
Verlust der Fahrzeugkontrolle kann ein
Unfall verursacht werden.
HINWEIS
Beim Ausschalten der Zündung bleibt
der Betriebsstatus unmittelbar vor dem
Ausschalten erhalten. Falls zum Beispiel
die Zündung bei eingeschaltetem
Geschwindigkeitskonstanthalter auf
“OFF”ausgeschaltet wurde, so wird
das nächste Mal beim Einschalten der
Zündung auf “ON” das System auch
wieder eingeschaltet.
Einstellen einer
Fahrzeuggeschwindigkeit
1. (Mit Geschwindigkeitsbegrenzer)
Drücken Sie zum Aktivieren des
Geschwindigkeitskonstanthalters den
MODE -Schalter. Das Hauptdisplay
des Geschwindigkeitskonstanthalters
(weiß) wird eingeschaltet.
(Ohne Geschwindigkeitsbegrenzer)
Drücken Sie zum Einschalten des
Geschwindigkeitskonstanthalters
den ON-Schalter. Das Hauptdisplay
des Geschwindigkeitskonstanthalters
(weiß) wird eingeschaltet.
2. Beschleunigen Sie das Fahrzeug auf
die gewünschte Geschwindigkeit
(mindestens 25 km/h).
3. Stellen Sie den
Geschwindigkeitskonstanthalter durch
Drücken des Schalters SET
beim
Erreichen der gewünschten
Geschwindigkeit ein. Der
Geschwindigkeitskonstanthalter wird
beim Drücken des Schalters SET

eingestellt. Lassen Sie gleichzeitig auch
das Gaspedal los. Das Einstelldisplay
des Geschwindigkeitskonstanthalters
(weiß) wird angezeigt und die
Einstellkontrollleuchte des
Geschwindigkeitskonstanthalters (grün)
wird eingeschaltet.



4–233
Beim Fahren
Geschwindigkeitskonstanthalter
HINWEIS
  Die Geschwindigkeit für den
Geschwindigkeitskonstanthalter
lässt sich unter den folgenden
Bedingungen nicht einstellen:



 (Automatikgetriebe)
 Der Wählhebel be¿ ndet sich in der
Position “P” oder “N”.



 (Schaltgetriebe)
 Der Schalthebel be¿ ndet sich in
der Neutralposition.



 Die Handbremse ist angezogen.



 (Fahrzeuge mit
Geschwindigkeitsbegrenzer)
Der Schalter MODE des
Geschwindigkeitsbegrenzers wird
gedrückt.


 Lassen Sie den Schalter SET bzw.
RES /
beim Erreichen der
gewünschten Geschwindigkeit los,
weil sich sonst die Geschwindigkeit
bei gedrücktem Schalter RES /

weiter erhöht bzw. bei gedrücktem
Schalter SET
weiter verringert
(außer beim Drücken des Gaspedals).
  Beim Befahren von Steigungen
und Gefällstrecken kann die
Geschwindigkeit kurzzeitig von
der eingestellten Geschwindigkeit
abweichen.
  Der Geschwindigkeitskonstanthalter
wird deaktiviert, wenn die
Fahrgeschwindigkeit auf unter 21
km/h abfällt, wie beim Befahren von
starken Steigungen.
  Der Geschwindigkeitskonstanthalter
kann ausgeschaltet werden, wenn
die Fahrgeschwindigkeit um ca.
15 km/h unter die eingestellte
Geschwindigkeit abfällt, wie beim
Befahren einer langen starken
Steigung.
Erhöhen der
Fahrzeuggeschwindigkeit
Erhöhen Sie die Fahrzeuggeschwindigkeit
wie folgt.
Erhöhen der Geschwindigkeit mit dem
Konstanthalterschalter
Halten Sie den Schalter RES /
gedrückt.
Das Fahrzeug wird beschleunigt. Lassen
Sie den Schalter beim Erreichen der
gewünschten Geschwindigkeit los.

Tippen Sie auf den Schalter RES /
, um
die Geschwindigkeit einzustellen. Bei
mehrmaligem Antippen wird die
eingestellte Geschwindigkeit entsprechend
erhöht.
Erhöhen der Geschwindigkeit mit einer
einzigen Betätigung des Schalters
RES /
Armaturenbrettanzeige der
Fahrzeuggeschwindigkeit in km/h: 1 km/h
(0,6 Meilen/h)
Armaturenbrettanzeige der
Fahrzeuggeschwindigkeit in Meilen/h: 1
Meile/h (1,6 km/h)
Erhöhen der Geschwindigkeit mit dem
Gaspedal
Stellen Sie durch Drücken des Gaspedals
die gewünschte Geschwindigkeit ein.
Drücken Sie den Schalter SET
und
lassen Sie ihn sofort wieder los.

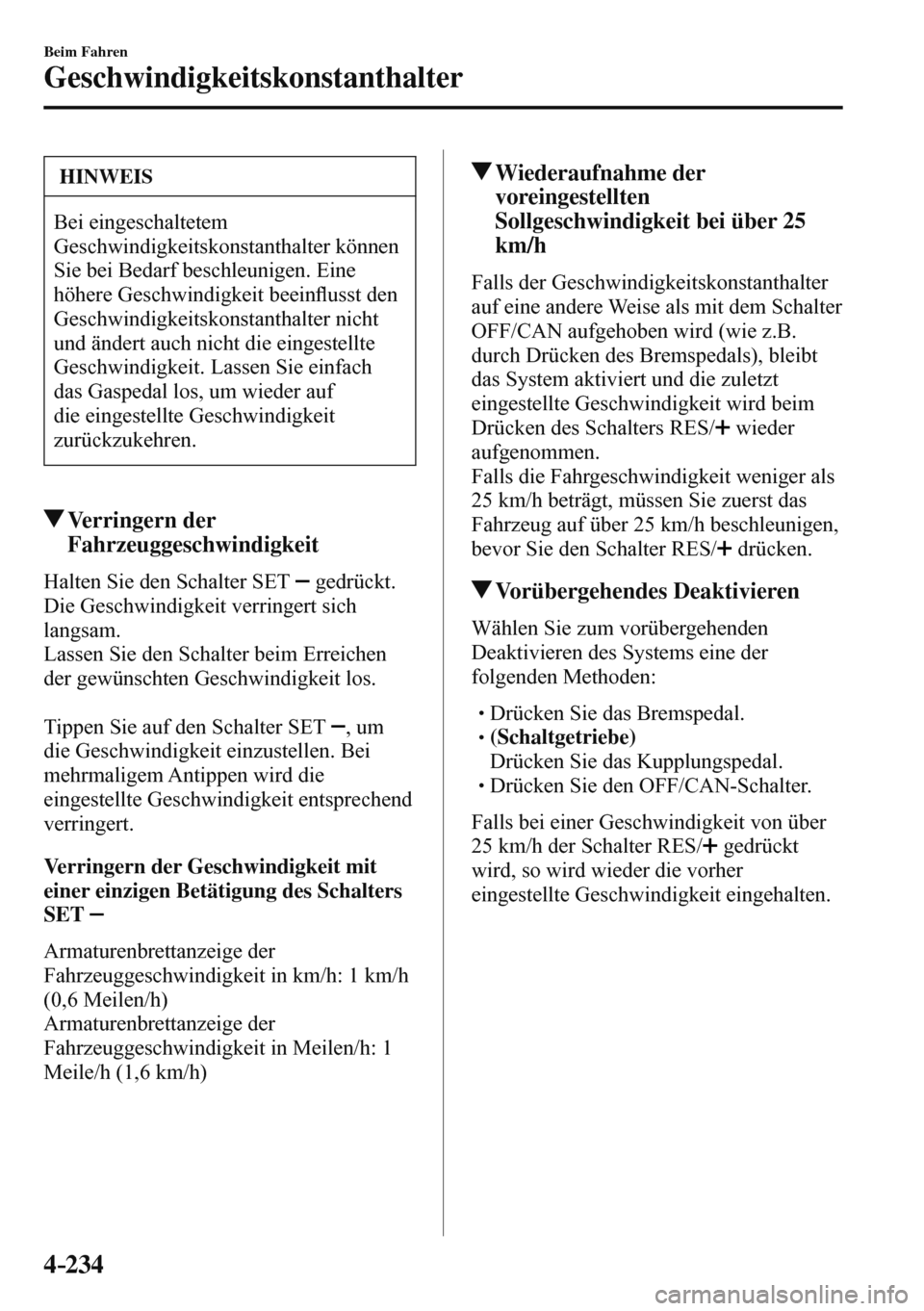

4–234
Beim Fahren
Geschwindigkeitskonstanthalter
HINWEIS
Bei eingeschaltetem
Geschwindigkeitskonstanthalter können
Sie bei Bedarf beschleunigen. Eine
höhere Geschwindigkeit beeinÀ usst den
Geschwindigkeitskonstanthalter nicht
und ändert auch nicht die eingestellte
Geschwindigkeit. Lassen Sie einfach
das Gaspedal los, um wieder auf
die eingestellte Geschwindigkeit
zurückzukehren.
Verringern der
Fahrzeuggeschwindigkeit
Halten Sie den Schalter SET gedrückt.
Die Geschwindigkeit verringert sich
langsam.
Lassen Sie den Schalter beim Erreichen
der gewünschten Geschwindigkeit los.

Tippen Sie auf den Schalter SET
, um
die Geschwindigkeit einzustellen. Bei
mehrmaligem Antippen wird die
eingestellte Geschwindigkeit entsprechend
verringert.
Verringern der Geschwindigkeit mit
einer einzigen Betätigung des Schalters
SET
Armaturenbrettanzeige der
Fahrzeuggeschwindigkeit in km/h: 1 km/h
(0,6 Meilen/h)
Armaturenbrettanzeige der
Fahrzeuggeschwindigkeit in Meilen/h: 1
Meile/h (1,6 km/h)
Wiederaufnahme der
voreingestellten
Sollgeschwindigkeit bei über 25
km/h
Falls der Geschwindigkeitskonstanthalter
auf eine andere Weise als mit dem Schalter
OFF/CAN aufgehoben wird (wie z.B.
durch Drücken des Bremspedals), bleibt
das System aktiviert und die zuletzt
eingestellte Geschwindigkeit wird beim
Drücken des Schalters RES /
wieder
aufgenommen.
Falls die Fahrgeschwindigkeit weniger als
25 km/h beträgt, müssen Sie zuerst das
Fahrzeug auf über 25 km/h beschleunigen,
bevor Sie den Schalter RES /
drücken.
Vorübergehendes Deaktivieren
Wählen Sie zum vorübergehenden
Deaktivieren des Systems eine der
folgenden Methoden:



 Drücken Sie das Bremspedal.



 (Schaltgetriebe)
 Drücken Sie das Kupplungspedal.



 Drücken Sie den OFF/CAN -Schalter.
Falls bei einer Geschwindigkeit von über
25 km/h der Schalter RES /
gedrückt
wird, so wird wieder die vorher
eingestellte Geschwindigkeit eingehalten.

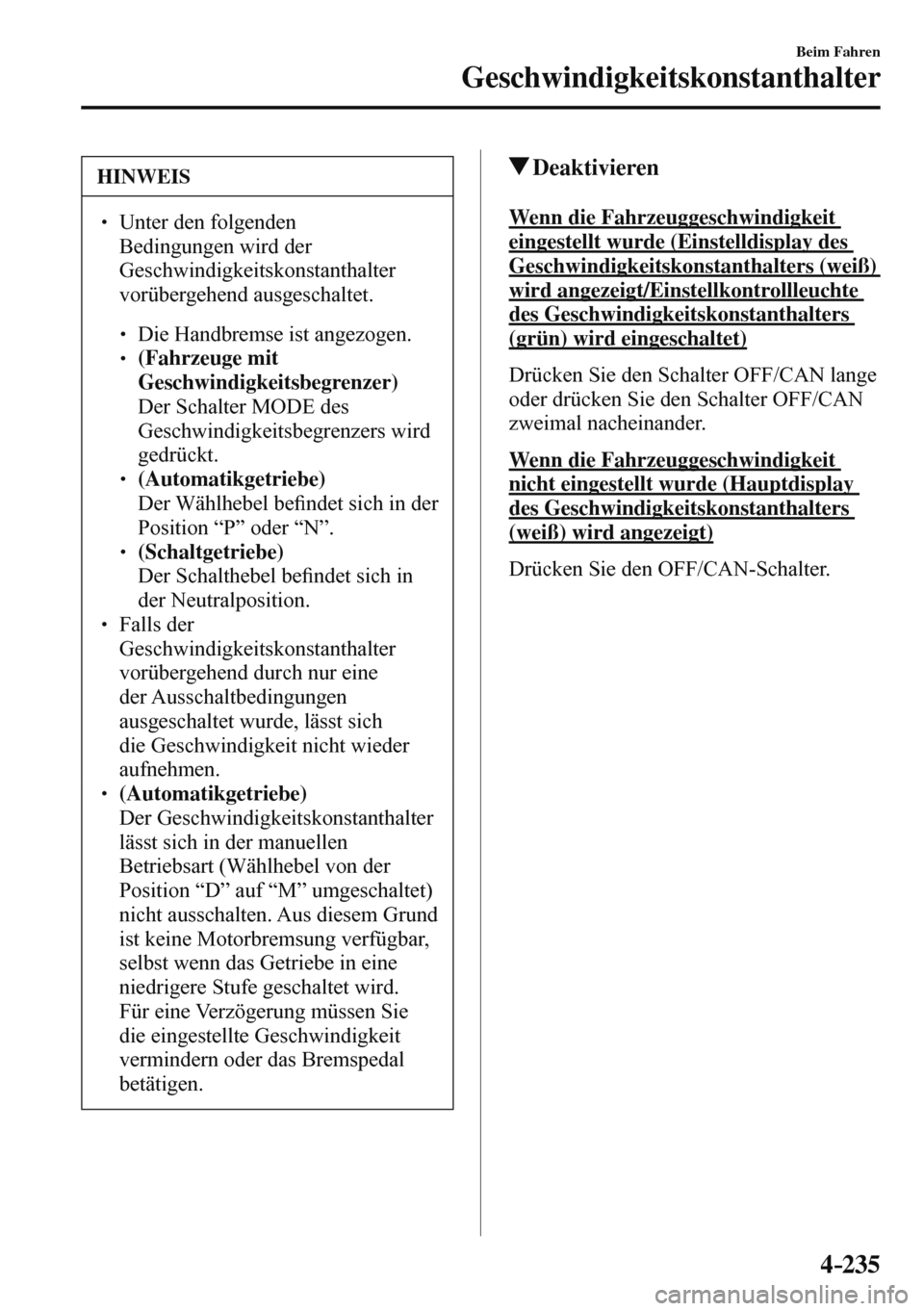

4–235
Beim Fahren
Geschwindigkeitskonstanthalter
HINWEIS
  Unter den folgenden
Bedingungen wird der
Geschwindigkeitskonstanthalter
vorübergehend ausgeschaltet.



 Die Handbremse ist angezogen.



 (Fahrzeuge mit
Geschwindigkeitsbegrenzer)

 Der Schalter MODE des
Geschwindigkeitsbegrenzers wird
gedrückt.



 (Automatikgetriebe)
 Der Wählhebel be¿ ndet sich in der
Position “P” oder “N”.



 (Schaltgetriebe)  Der Schalthebel be¿ ndet sich in
der Neutralposition.


 Falls der
Geschwindigkeitskonstanthalter
vorübergehend durch nur eine
der Ausschaltbedingungen
ausgeschaltet wurde, lässt sich
die Geschwindigkeit nicht wieder
aufnehmen.
  (Automatikgetriebe)  Der Geschwindigkeitskonstanthalter
lässt sich in der manuellen
Betriebsart (Wählhebel von der
Position “D” auf “M” umgeschaltet)
nicht ausschalten. Aus diesem Grund
ist keine Motorbremsung verfügbar,
selbst wenn das Getriebe in eine
niedrigere Stufe geschaltet wird.
Für eine Verzögerung müssen Sie
die eingestellte Geschwindigkeit
vermindern oder das Bremspedal
betätigen.
Deaktivieren
Wenn die Fahrzeuggeschwindigkeit
eingestellt wurde (Einstelldisplay des
Geschwindigkeitskonstanthalters (weiß)
wird angezeigt/Einstellkontrollleuchte
des Geschwindigkeitskonstanthalters
(grün) wird eingeschaltet)
Drücken Sie den Schalter OFF/CAN lange
oder drücken Sie den Schalter OFF/CAN
zweimal nacheinander.
Wenn die Fahrzeuggeschwindigkeit
nicht eingestellt wurde (Hauptdisplay
des Geschwindigkeitskonstanthalters
(weiß) wird angezeigt)
Drücken Sie den OFF/CAN -Schalter.


4–236
Beim Fahren

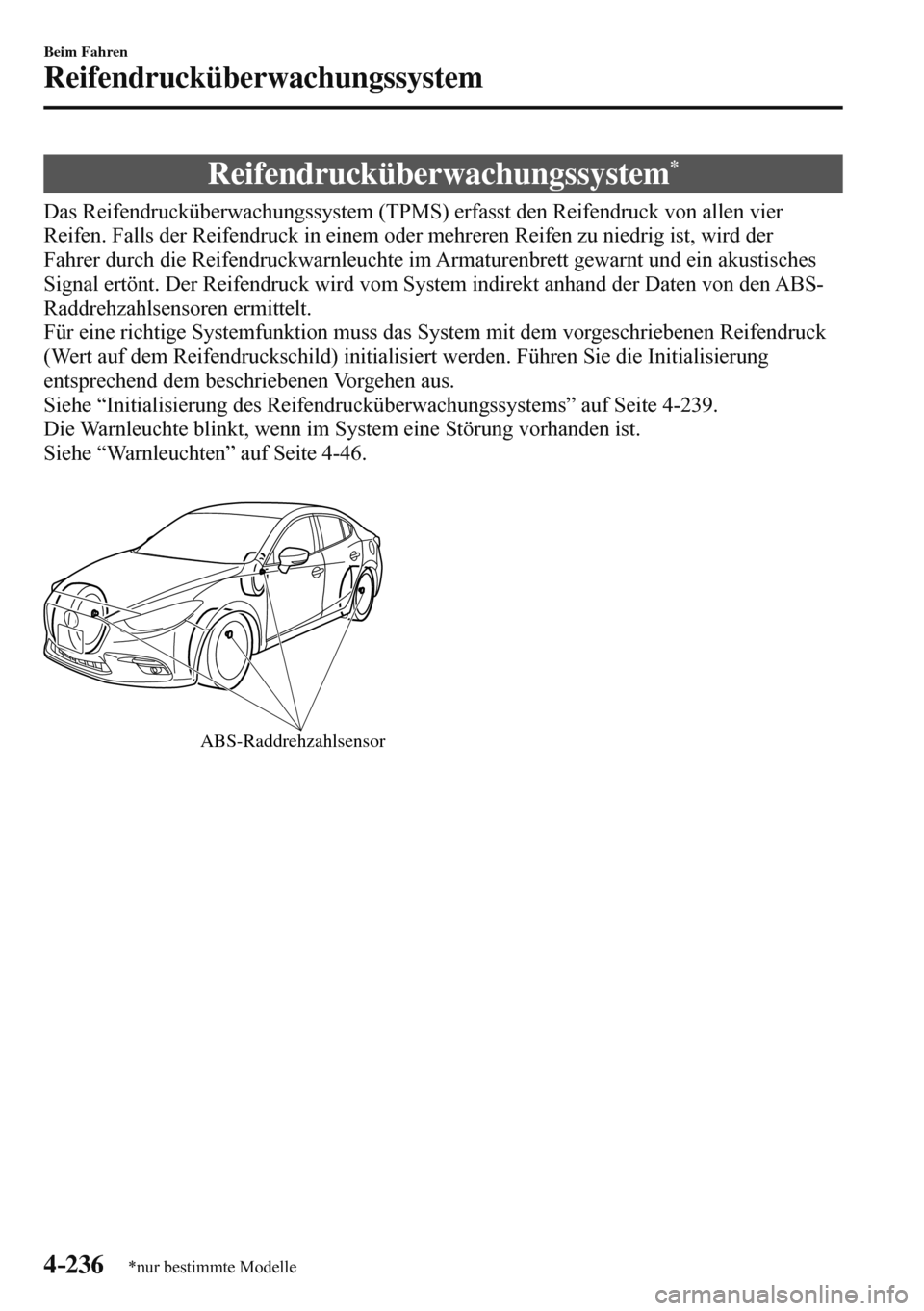

Reifendrucküberwachungssystem
*nur bestimmte Modelle
Reifendrucküberwachungssystem *
Das Reifendrucküberwachungssystem (TPMS) erfasst den Reifendruck von allen vier
Reifen. Falls der Reifendruck in einem oder mehreren Reifen zu niedrig ist, wird der
Fahrer durch die Reifendruckwarnleuchte im Armaturenbrett gewarnt und ein akustisches
Signal ertönt. Der Reifendruck wird vom System indirekt anhand der Daten von den ABS-
Raddrehzahlsensoren ermittelt.
Für eine richtige Systemfunktion muss das System mit dem vorgeschriebenen Reifendruck
(Wert auf dem Reifendruckschild) initialisiert werden. Führen Sie die Initialisierung
entsprechend dem beschriebenen Vorgehen aus.
Siehe “Initialisierung des Reifendrucküberwachungssystems” auf Seite 4-239 .
Die Warnleuchte blinkt, wenn im System eine Störung vorhanden ist.
Siehe “Warnleuchten” auf Seite 4-46 .


ABS-Raddrehzahlsensor


4–237
Beim Fahren
Reifendrucküberwachungssystem

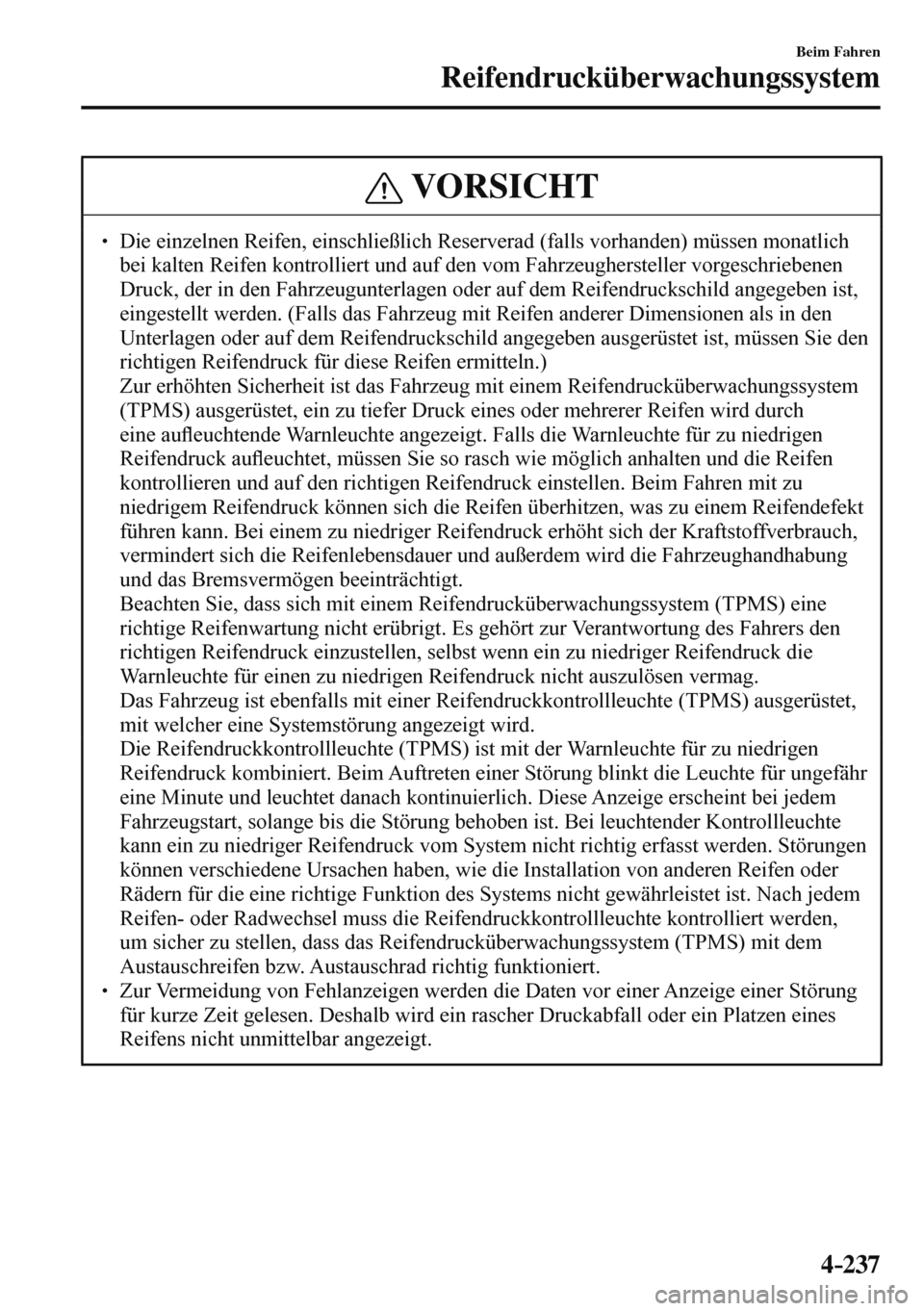

VORSICHT
  Die einzelnen Reifen, einschließlich Reserverad (falls vorhanden) müssen monatlich
bei kalten Reifen kontrolliert und auf den vom Fahrzeughersteller vorgeschriebenen
Druck, der in den Fahrzeugunterlagen oder auf dem Reifendruckschild angegeben ist,
eingestellt werden. (Falls das Fahrzeug mit Reifen anderer Dimensionen als in den
Unterlagen oder auf dem Reifendruckschild angegeben ausgerüstet ist, müssen Sie den
richtigen Reifendruck für diese Reifen ermitteln.)
 Zur erhöhten Sicherheit ist das Fahrzeug mit einem Reifendrucküberwachungssystem
(TPMS) ausgerüstet, ein zu tiefer Druck eines oder mehrerer Reifen wird durch
eine auÀ euchtende Warnleuchte angezeigt. Falls die Warnleuchte für zu niedrigen
Reifendruck auÀ euchtet, müssen Sie so rasch wie möglich anhalten und die Reifen
kontrollieren und auf den richtigen Reifendruck einstellen. Beim Fahren mit zu
niedrigem Reifendruck können sich die Reifen überhitzen, was zu einem Reifendefekt
führen kann. Bei einem zu niedriger Reifendruck erhöht sich der Kraftstoffverbrauch,
vermindert sich die Reifenlebensdauer und außerdem wird die Fahrzeughandhabung
und das Bremsvermögen beeinträchtigt.
 Beachten Sie, dass sich mit einem Reifendrucküberwachungssystem (TPMS) eine
richtige Reifenwartung nicht erübrigt. Es gehört zur Verantwortung des Fahrers den
richtigen Reifendruck einzustellen, selbst wenn ein zu niedriger Reifendruck die
Warnleuchte für einen zu niedrigen Reifendruck nicht auszulösen vermag.
 Das Fahrzeug ist ebenfalls mit einer Reifendruckkontrollleuchte (TPMS) ausgerüstet,
mit welcher eine Systemstörung angezeigt wird.
 Die Reifendruckkontrollleuchte (TPMS) ist mit der Warnleuchte für zu niedrigen
Reifendruck kombiniert. Beim Auftreten einer Störung blinkt die Leuchte für ungefähr
eine Minute und leuchtet danach kontinuierlich. Diese Anzeige erscheint bei jedem
Fahrzeugstart, solange bis die Störung behoben ist. Bei leuchtender Kontrollleuchte
kann ein zu niedriger Reifendruck vom System nicht richtig erfasst werden. Störungen
können verschiedene Ursachen haben, wie die Installation von anderen Reifen oder
Rädern für die eine richtige Funktion des Systems nicht gewährleistet ist. Nach jedem
Reifen- oder Radwechsel muss die Reifendruckkontrollleuchte kontrolliert werden,
um sicher zu stellen, dass das Reifendrucküberwachungssystem (TPMS) mit dem
Austauschreifen bzw. Austauschrad richtig funktioniert.
  Zur Vermeidung von Fehlanzeigen werden die Daten vor einer Anzeige einer Störung
für kurze Zeit gelesen. Deshalb wird ein rascher Druckabfall oder ein Platzen eines
Reifens nicht unmittelbar angezeigt.
