MAZDA MODEL 3 HATCHBACK 2016 Instruktionsbog (in Danish)

Betjening af dyser
tJustering af ventilationsdyserne
Styring af luftstrømmen
Bevæg indstillingsfladen for at styre
luftstrømmen.
BEMÆRK
•Hvis airconditionanlægget anvendes
ved fugtige udendørsbetingelser,
blæser anlægget muligvis dug ud af
dyserne. Det er ikke tegn på fejl, men
et resultat af, at varm fugtig luft
hurtigt bliver afkølet.
•Luftventilationsdyser kan åbnes og
lukkes helt hva. drejeknappen.
Sidedyser
Åbne Greb
Greb
Tast Tast
Lukke Åbne
Lukke
Midterdyser
Greb
Skive
Åbne
Lukke
Visse modeller.
Funktioner i kabine
Airconditionanlæg
5-3

tValg af luftstrømsfunktion
Dyser i instrumentpanel
Dyser i instrumentpanel og gulvdyser
GulvdyserAfrimer og gulvdyser
Afrimerdyser
Funktioner i kabine
Airconditionanlæg
5-4

Manuel aircondition
Kontakt til elbagrudeside Temperaturvælger
BlæserkontaktFunktionsvælger
A/C-kontakt
Vælger til luftindtag
(recirkulering af luft)Vælger til luftindtag
(indtag af frisk luft)
*Visse modeller
Kontakt til elbagrudeside Temperaturvælger
BlæserkontaktFunktionsvælger
A/C-kontakt
Vælger til luftindtag
(recirkulering af luft)Vælger til luftindtag
(indtag af frisk luft)
Type A
Type B
Funktioner i kabine
Airconditionanlæg
5-5

tKontrolknapper
Temperaturvælger
Denne knap styrer temperaturen. Drej i
urets retning for varm og mod uret for
kold.
BEMÆRK
Når tilstanden er indstillet til eller ,
og blæserkontakten står i en anden
position end 0, og temperaturvælgeren
sættes i koldeste position, skifter
vælgeren til luftindtag til recirkulering
af luft, og airconditionanlægget tændes
automatisk.
Hvis du ikke ønsker, at
airconditionanlægget er tændt, skal du
trykke på A/C-kontakten for at slukke
det.
Blæserkontakt
Denne knap tillader variabel
blæserhastighed.
(Type A)
Blæseren har syv hastigheder.
(Type B)
0 – Slukket
1 – Lav hastighed
2 – Mellemlav hastighed
3 – Mellemhøj hastighed
4 – Høj hastighed
Funktionsvælger
Drej denne knap for at vælge
luftstrømsfunktion (side 5-4).
BEMÆRK
•Funktionsvælgeren kan stilles på
positionerne, der ligger mellem (
)
hver tilstand. Indstil vælgeren på en
mellemliggende position, hvis du vil
dele luftstrømmen mellem to
tilstande.
•Hvis knappen f.eks. er indstillet til
mellem og , kommer der mindre
luft fra gulvdysen end i positionen
.
A/C-kontakt*
(Type A)
Tryk på A/C-kontakten for at starte
airconditionanlægget. Indikatorlampen på
knappen tændes, når blæseren er i enhver
anden positionen end OFF.
(Ty p e B )
Tryk på A/C-kontakten for at starte
airconditionanlægget. En lampe på
knappen lyser, når blæserkontakten er
indstillet på 1, 2, 3 eller 4.

Tryk på knappen igen for at slukke
airconditionanlægget.
BEMÆRK
Airconditionanlægget kan være
virkningsløst, når
udendørstemperaturen nærmer sig 0 °C.
Valg af luftindtag
Denne knap styrer typen af luftindtag.

Tryk på kontakten til valg af luftindtag for
at skifte mellem positionerne for indtag af
frisk luft eller recirkulation af luft.
Funktioner i kabine
Airconditionanlæg
5-6*Visse modeller.

Recirkulation af luften ()
Der er lukket for indtag af frisk luft
udefra. Kabineluften recirkuleres.
Indtag af frisk luft (
)
Frisk luft udefra må ledes ind i kabinen.
Brug denne tilstand til ventilation eller
afrimning af forruden.
ADVARSEL
Anvend ikke positionen for
recirkulation af luft i koldt eller
regnfuldt vejr:
Brug af positionen for recirkulation af
luft i koldt eller regnfuldt vejr er
farligt, da det medfører, at vinduerne
dugger. Det vil hæmme udsynet og kan
medføre en alvorlig ulykke.
Kontakt til elbagrudens afrimer
Tryk på kontakten til elbagrude for at
afrime bagruden.
Se afsnittet "Elbagrude" på side 4-79.
tOpvarmning
1. Sæt funktionsvælgeren på .
2. Sæt vælgeren for luftindtag på
positionen for indtag af frisk luft.
3. Drej temperaturvælgeren til
indstillingen varm.
4. Sæt blæseren på ønsket hastighed.
5. Hvis tør luft ønskes, slås
airconditionanlægget til.
BEMÆRK
•Hvis forruden let dugger til, sættes
funktionsvælgeren på
.
•Hvis der ønskes kølig luft i
ansigtshøjde, sættes
funktionsvælgeren på
, og
temperaturvælgeren indstilles, så der
opretholdes et behageligt klima i
bilen.
•Luften mod gulvet er varmere end
luften mod ansigtet (undtagen når
temperaturvælgeren sættes i varmeste
eller koldeste position).
tAfkøling (med aircondition)
1. Sæt funktionsvælgeren på .
2. Drej temperaturvælgeren til
indstillingen kold.
3. Sæt blæseren på ønsket hastighed.
4. Tænd for airconditionanlægget ved at
trykke på A/C-kontakten.
5. Når kølingen startes, skal du justere
blæseren og temperaturvælgeren for at
opretholde et behageligt klima.
Funktioner i kabine
Airconditionanlæg
5-7

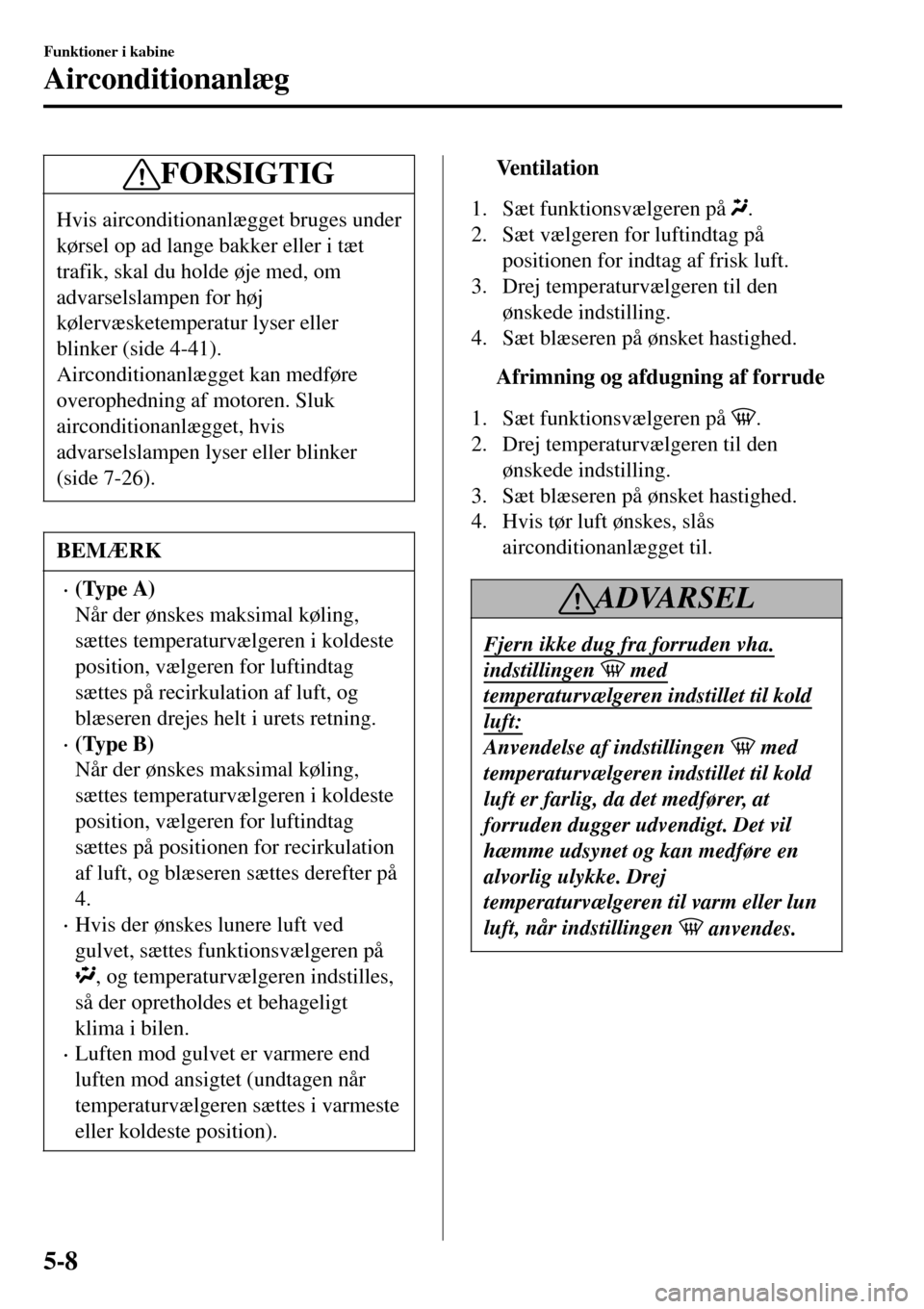

FORSIGTIG
Hvis airconditionanlægget bruges under
kørsel op ad lange bakker eller i tæt
trafik, skal du holde øje med, om
advarselslampen for høj
kølervæsketemperatur lyser eller
blinker (side 4-41).
Airconditionanlægget kan medføre
overophedning af motoren. Sluk
airconditionanlægget, hvis
advarselslampen lyser eller blinker
(side 7-26).
BEMÆRK
•(Type A)
Når der ønskes maksimal køling,
sættes temperaturvælgeren i koldeste
position, vælgeren for luftindtag
sættes på recirkulation af luft, og
blæseren drejes helt i urets retning.
•(Type B)
Når der ønskes maksimal køling,
sættes temperaturvælgeren i koldeste
position, vælgeren for luftindtag
sættes på positionen for recirkulation
af luft, og blæseren sættes derefter på
4.
•Hvis der ønskes lunere luft ved
gulvet, sættes funktionsvælgeren på
, og temperaturvælgeren indstilles,
så der opretholdes et behageligt
klima i bilen.
•Luften mod gulvet er varmere end
luften mod ansigtet (undtagen når
temperaturvælgeren sættes i varmeste
eller koldeste position).
tVe n t i l a t i o n
1. Sæt funktionsvælgeren på .
2. Sæt vælgeren for luftindtag på
positionen for indtag af frisk luft.
3. Drej temperaturvælgeren til den
ønskede indstilling.
4. Sæt blæseren på ønsket hastighed.
tAfrimning og afdugning af forrude
1. Sæt funktionsvælgeren på .
2. Drej temperaturvælgeren til den
ønskede indstilling.
3. Sæt blæseren på ønsket hastighed.
4. Hvis tør luft ønskes, slås
airconditionanlægget til.
ADVARSEL
Fjern ikke dug fra forruden vha.
indstillingen med
temperaturvælgeren indstillet til kold
luft:
Anvendelse af indstillingen med
temperaturvælgeren indstillet til kold
luft er farlig, da det medfører, at
forruden dugger udvendigt. Det vil
hæmme udsynet og kan medføre en
alvorlig ulykke. Drej
temperaturvælgeren til varm eller lun
luft, når indstillingen
anvendes.
Funktioner i kabine
Airconditionanlæg
5-8

BEMÆRK
•(Type A)
For maksimal afrimningseffekt
tændes for airconditionanlægget,
temperaturvælgeren sættes i varmeste
position og blæseren fuldt i urets
retning.
•(Type B)
For maksimal afrimningseffekt
tændes for airconditionanlægget,
temperaturvælgeren sættes i varmeste
position og blæseren på 4.
•Hvis der ønskes lunere luft ved
gulvet, sættes funktionsvælgeren på
.
•I stillingen vælges automatisk
indtag af frisk luft udefra. Vælgeren
for luftindtag kan ikke ændres til
recirkulering af luft.
tAffugtning (med aircondition)
Brug airconditionanlægget til at fjerne dug
fra forruden og sideruderne i køligt eller
koldt vejr.
1. Sæt funktionsvælgeren til den ønskede
indstilling.
2. Sæt vælgeren for luftindtag på
positionen for indtag af frisk luft.
3. Drej temperaturvælgeren til den
ønskede indstilling.
4. Sæt blæseren på ønsket hastighed.
5. Tænd for airconditionanlægget ved at
trykke på A/C-kontakten.
BEMÆRK
En af airconditionanlæggets funktioner
er at sænke luftfugtigheden, og for at
benytte denne funktion behøver
temperaturen ikke at være sat på kold.
Drej derfor temperaturvælgeren til den
ønskede indstilling (varm eller kold),
og tænd for airconditionanlægget, når
luftfugtigheden i bilen skal sænkes.
Funktioner i kabine
Airconditionanlæg
5-9

Automatisk aircondition
Kontakt til elbagrudeside Temperaturvælger
BlæserkontaktFunktionsvælger
A/C-kontaktKontakt til vælger
til luftindtag
ttKontrolknapper
Temperaturvælger
Denne knap styrer temperaturen. Drej i
urets retning for varm og mod uret for
kold.
Blæserkontakt
Blæseren har syv hastigheder.
AUTO-position
Luftstrømmen kontrolleres automatisk i
overensstemmelse med den indstillede
temperatur.
Undtagen AUTO-position
Luftstrømmen kan indstilles til det
ønskede niveau ved at dreje knappen.
0-position
Indstil knappen til 0 for at slukke
systemet.
Funktionsvælger
Drej denne knap for at vælge
luftstrømsfunktion (side 5-4).
AUTO-position
Luftstrømmen justeres automatisk efter
den valgte temperatur.
Undtagen AUTO-position
Den ønskede luftstrøm kan indstilles ved
at dreje på knappen.
BEMÆRK
•Når luftstrømsfunktionen er indstillet
til
, og temperaturkontrollen er
indstillet til medium temperatur,
sendes der opvarmet luft til fødderne
og luft ved en lavere temperatur til
dyserne i midten samt venstre og
højre side.
Funktioner i kabine
Airconditionanlæg
5-10

•Når blæseren er tændt, og
funktionsvælgeren er i position
,
tændes airconditionanlægget
automatisk, og positionen for indtag
af frisk luft vælges automatisk til at
afrime forruden. I positionen
kan
vælgeren for luftindtag ikke ændres
til recirkulation af luft.
A/C-kontakt
Aircondition-systemet (køle-/
affugtningsfunktioner) kan tændes og
slukkes ved at trykke på kontakten, mens
blæserkontakten står et andet sted end på
0.
Indikatorlampen er tændt, mens
airconditionsystemet er aktiveret.
BEMÆRK
Airconditionanlægget kan være
virkningsløst, når
udendørstemperaturen nærmer sig 0 °C.
Valg af luftindtag
Der kan vælges frisk luft udefra eller
recirkulation af kabineluft. Tryk på
knappen for at vælge mellem frisk luft og
recirkulation.
Recirkulation af luften (indikatoren er
tændt)
Der er lukket for indtag af frisk luft
udefra. Brug denne indstilling ved kørsel
gennem tunneller eller i tæt trafik (hvor
der er meget udstødningsgas i luften), eller
hvis der ønskes hurtig køling.
Indtag af frisk luft (indikatoren er
slukket)
Frisk luft udefra må ledes ind i kabinen.
Brug denne tilstand til ventilation eller
afrimning af forruden.
ADVARSEL
Anvend ikke i koldt eller
regnfuldt vejr:
Brug af i koldt eller regnfuldt vejr
er farligt, da det medfører, at
vinduerne dugger. Det vil hæmme
udsynet og kan medføre en alvorlig
ulykke.
Kontakt til elbagrudens afrimer
Tryk på kontakten til elbagrude for at
afrime bagruden.
Se afsnittet "Elbagrude" på side 4-79.
tBetjening af automatisk aircondition
1. Sæt funktionsvælgeren på AUTO.
2. Vælg frisk luft udefra på vælgeren til
luftindtag (indikatoren er slukket).
BEMÆRK
Hvis recirkulering af luft vælges i lange
tidsrum i koldt vejr eller ved stor
luftfugtighed, kan forruden måske
lettere blive dugget.
3. Sæt blæseren på AUTO.
4. Tryk på A/C-kontakten for at benytte
airconditionanlægget (indikatorlampe
tændt).
5. Drej temperaturvælgeren til den
ønskede indstilling.
Funktioner i kabine
Airconditionanlæg
5-11

6. Sæt blæseren på 0 for at slukke
systemet.
BEMÆRK
•Den ønskede temperatur opnås ikke
hurtigere af at skrue helt op eller ned
for temperaturen.
•Når der vælges varme, begrænser
systemet luftstrømmen, indtil den er
varmet op, for at forhindre at der
blæses kold luft ud af dyserne.
tAfrimning og afdugning af forrude
Sæt funktionsvælgeren på , og indstil
blæseren til den ønskede hastighed.
I denne indstilling vælges automatisk
indtag af frisk luft, og blæseren er tændt,
og airconditionanlægget tændes
automatisk. Airconditionanlægget affugter
direkte luften til forruden og sideruderne
(side 5-4). Luftstrømmen forøges.
ADVARSEL
Drej temperaturvælgeren til varm eller
lun luft ved afdugning (positionen
):
Anvendelse af indstillingen med
temperaturvælgeren indstillet til kold
luft er farlig, da det medfører, at
forruden dugger udvendigt. Det vil
hæmme udsynet og kan medføre en
alvorlig ulykke.
BEMÆRK
Brug eventuelt temperaturkontrollen til
at øge lufttemperaturen og afdugge
forruden hurtigere.
tSol-/temperaturføler
Solføler
Læg aldrig noget på solføleren. Hvis det
gøres, kan kabinetemperaturen muligvis
ikke justeres korrekt.
Solføler
Kabinetemperaturføler
Du må ikke dække den indvendige
temperatursensor. Hvis det gøres, kan
kabinetemperaturen muligvis ikke justeres
korrekt.
Kabinetemperaturføler
Funktioner i kabine
Airconditionanlæg
5-12
