7. Afmonter pæren ved at tage den ud.
Blinklys bagpå, bremselys/baglygter/
bageste sidemarkeringslygter
(pæretype)

8. Sæt den nye pære i.
9. Sæt vingebolten i donkraften med
løfteskruen pegende nedad, og drej
vingebolten med uret for at stramme
den midlertidigt.
10. Drej løfteskruen, som vist på
illustrationen.

11. Stram vingebolten for at fastlåse
donkraften.
BEMÆRK
Hvis donkraften ikke er fastlåst helt,
kan den rasle under kørslen. Kontrollér,
at løfteskruen er strammet helt.
12. Monter dækslet i omvendt rækkefølge
af afmonteringen.
13. Indsæt dækslets flige, og monter
dækslet.

Tapper
BEMÆRK
Kontrollér, at dækslet er monteret
korrekt.
Baklys (sedan), baglys/tågebaglygte
(hatchback)*
Sedan
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-65

3. Træk bagagerumsbeklædningen til
siden.

Afmontering
Montering
4. Fjern strømledningen fra pæren ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.

5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
6. Tag pæren ud af fatningen.

7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Hatchback
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn dækslet.

Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-66

3. Fjern strømledningen fra pæren ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.

4. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
5. Tag pæren ud af fatningen.

6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Tågebaglygter (sedan)
*
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
3. Tag pæren ud af fatningen.

4. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Nummerpladelys
Sedan
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem.
3. Træk bagagerumsbeklædningen til
siden.

Afmontering
Montering
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-67

4. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen ud.

5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
6. Tag pæren ud af fatningen.

7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Hatchback
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Brug en flad skruetrækker, der er viklet
en klud om, for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med skruetrækkeren.
3. Afmonter pæren ved at tage den ud.

4. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-68

tUdskiftning af pærer i indvendige
lygter
Kabinelys (for)/kortlamper*, kabinelys
(for)*, kabinelys (bag)*, sminkespejllys*
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Afmonter pæren ved at tage den ud.
Kabinelys/kortlampe (for)/
kortlamper
*


Kabinelys (for)*

Kant
Kabinelys (bag)*

Kant
Sminkespejllys*

3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-69

Bagagerumslys (sedan)
1. Tryk på begge sider af lygteglasset for
at afmontere det.
2. Afmonter pæren ved at tage den ud.

3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Bagagerumslys (hatchback)
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.

2. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen ud.

3. Afmonter pæren ved at tage den ud.

4. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-70

Sikringer
Bilens elektriske system er beskyttet med
sikringer.

Hvis lys, elektrisk udstyr eller
instrumenter ikke virker, skal sikringen
kontrolleres. Hvis en sikring er sprunget,
vil tråden inde i sikringen være smeltet.

Hvis den samme sikring springer igen,
skal du undgå at bruge det pågældende
system og i stedet henvende dig til en
fagekspert så hurtigt som muligt. Vi
anbefaler et autoriseret Mazda-værksted.
tUdskiftning af sikringer
Udskiftning af sikringer i bilens venstre
side
Hvis det elektriske system ikke virker,
kontrolleres først sikringerne i bilens
venstre side.

1. Kontrollér, at tændingen er slået fra, og
at andre kontakter er slukket.
2. Åbn sikringspanellåget.
3. Træk sikringen lige ud med tangen, der
er placeret på sikringsblokken i
motorrummet.
4. Kontrollér sikringen, og skift den, hvis
den er sprunget.
NormalSprunget
5. Isæt en ny sikring af samme størrelse,
og sørg for, at den sidder stramt. Hvis
sikringen ikke sidder stramt, skal den
isættes af en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Hvis du ikke har en reservesikring, kan
du bruge en sikring af samme størrelse
fra et kredsløb, der ikke er nødvendigt,
f.eks. kredsløbet AUDIO eller
OUTLET.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-71

FORSIGTIG
Du skal altid udskifte en sikring med en
ægte Mazda-sikring eller tilsvarende
med samme størrelse. Hvis det ikke
gøres, kan det beskadige det elektriske
system.
6. Sæt dækslet på igen, og sørg for, at det
er installeret korrekt.
Udskiftning af sikringerne under
motorhjelmen
Hvis forlygterne eller andet elektrisk
udstyr ikke virker, og sikringerne i
kabinen er i orden, kontrolleres
sikringsblokken under motorhjelmen. Hvis
en sikring er sprunget, skal den skiftes.
Det gøres på følgende måde:

1. Kontrollér, at tændingen er slået fra, og
at andre kontakter er slukket.
2. Fjern låget til sikringsblokken.
3. Hvis enhver anden sikring end
hovedsikringen er sprunget, udskiftes
den med en ny af samme størrelse.
Normal
Sprunget
ADVARSEL
Udskift aldrig hovedsikringen og
multiplex slow blow-sikringen selv. Få
et autoriseret Mazda-værksted til at
udskifte sikringen:
Det er højspændingssikringer og
derfor farlig at udskifte dem selv. Hvis
sikringen udskiftes forkert, kan det
resultere i elektrisk stød eller
kortslutning, der kan medføre brand.
4. Sæt dækslet på igen, og sørg for, at det
er installeret korrekt.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-72

tBeskrivelse af sikringspanelet
Sikringsblok (motorrum)

Multiplex slow blow-sikring
BESKRIVELSESIKRINGSSTØR-
RELSEBESKYTTET KOMPONENT
1 FOG 15 A
Tågeforlygter
*
2 H/L HI 20 A Forlygter (fjernlys)
3 H/CLEAN 20 A
Forlygtevasker
*
4 STOP 10 A
Bremselys, tågebaglygte*
5 ROOM 15 A Kabinelys
6
7,5 A
Motorstyringssystem*
7 FUEL WARM 15 A
Brændstofvarmer*
8 HAZARD 25 A Havariblink, blinklys
9 ABS/DSCS 30 A
ABS, Dynamisk stabilitetskontrol
*
10 METER2 7,5 AŠ
11 AUDIO2 7,5 A
Audiosystem
*
12 BOSE 25 A
Model med Bose® Sound System*
13 AUDIO1 15 A
Audiosystem*
14 FUEL PUMP 15 A
Brændstofanlæg*
15 HID R DRL 15 A
Nærlys (højre)*1
16 AT PUMP 15 A
Gearkassekontrolsystem*
17 HORN 15 A Horn
18 TAIL 15 A Baglygter, nummerpladelys, positionslys
19 ST HEATER 15 A
Opvarmet rat
*
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-73

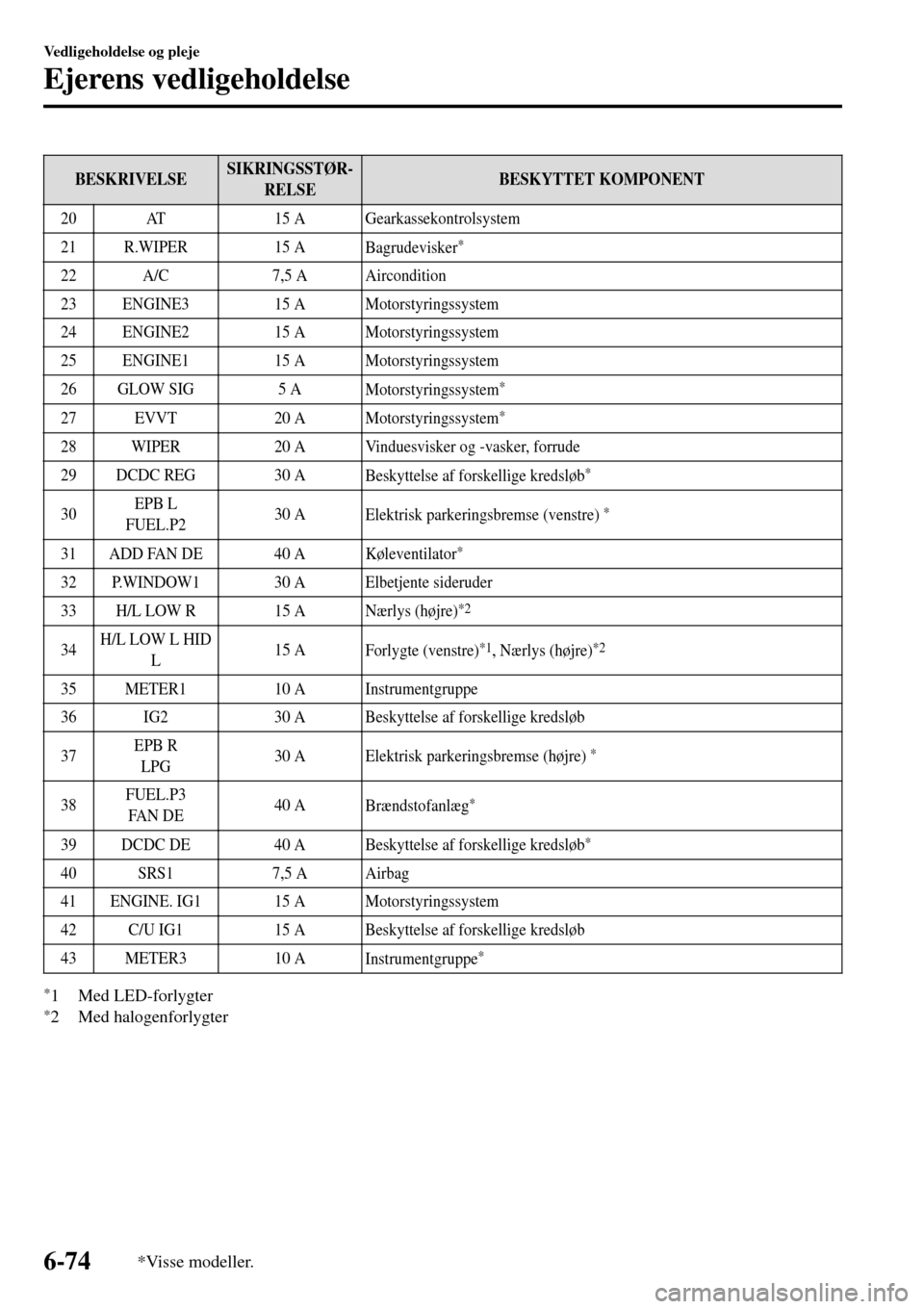

BESKRIVELSESIKRINGSSTØR-
RELSEBESKYTTET KOMPONENT
20 AT 15 A Gearkassekontrolsystem
21 R.WIPER 15 A
Bagrudevisker
*
22 A/C 7,5 A Aircondition
23 ENGINE3 15 A Motorstyringssystem
24 ENGINE2 15 A Motorstyringssystem
25 ENGINE1 15 A Motorstyringssystem
26 GLOW SIG 5 A
Motorstyringssystem
*
27 EVVT 20 A
Motorstyringssystem*
28 WIPER 20 A Vinduesvisker og -vasker, forrude
29 DCDC REG 30 A
Beskyttelse af forskellige kredsløb
*
30EPB L
FUEL.P230 A
Elektrisk parkeringsbremse (venstre) *
31 ADD FAN DE 40 A
Køleventilator*
32 P.WINDOW1 30 A Elbetjente sideruder
33 H/L LOW R 15 A
Nærlys (højre)
*2
34H/L LOW L HID
L15 A
Forlygte (venstre)*1, Nærlys (højre)*2
35 METER1 10 A Instrumentgruppe
36 IG2 30 A Beskyttelse af forskellige kredsløb
37EPB R
LPG30 A
Elektrisk parkeringsbremse (højre)
*
38FUEL.P3
FA N D E40 A
Brændstofanlæg*
39 DCDC DE 40 A
Beskyttelse af forskellige kredsløb*
40 SRS1 7,5 A Airbag
41 ENGINE. IG1 15 A Motorstyringssystem
42 C/U IG1 15 A Beskyttelse af forskellige kredsløb
43 METER3 10 A
Instrumentgruppe
*
*1 Med LED-forlygter*2 Med halogenforlygter
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-74*Visse modeller.
