Start med hjælpebatteri
Start med hjælpebatteri er farligt, hvis det gøres forkert. Retningslinjerne skal derfor følges
nøje. Hvis du er usikker mht. start med hjælpebatteri, anbefales det at overlade starten til en
kyndig mekaniker.
ADVARSEL
Følg disse anvisninger nøje:
For at sikre, at arbejdet med bilens batteri foregår sikkert og korrekt, skal følgende
retningslinjer læses nøje, før batteriet anvendes eller efterses.
Lad ikke pluspolen () røre ved nogen metalgenstande, da det kan frembringe
gnister:
Det er farligt, hvis der er flammer og gnister tæt på et batteri, hvor der er åbent ned til
cellerne. Brintgas, der fremkommer ved normal brug af batteriet, kan blive antændt og
få batteriet til at eksplodere. Et batteri, der eksploderer, kan medføre alvorlige
forbrændinger og andre skader. Når der arbejdes tæt på et batteri, må du ikke lade
metalværktøj røre batteriets pluspol (
) eller minuspol ().
Hold al ild, inklusive cigaretter, og gnister væk fra batteriet, når der er åbent
ned til cellerne:
Det er farligt, hvis der er flammer og gnister tæt på et batteri, hvor der er åbent ned til
cellerne. Brintgas, der fremkommer ved normal brug af batteriet, kan blive antændt og
få batteriet til at eksplodere. Et batteri, der eksploderer, kan medføre alvorlige
forbrændinger og andre skader.
Forsøg ikke at starte med et hjælpebatteri, hvis det afladede batteri er frosset, eller hvis
batteriets væskestand er for lav:
Det er farligt at starte med et hjælpebatteri, hvis det afladede batteri er frosset, eller
hvis batteriets væskestand er for lav. Batteriet kan revne eller eksplodere og medføre
alvorlig personskade.
Hvis der opstår problemer
Batteriet bliver fladt
7-21

Forbind kablet fra minuspolen til et godt jordet punkt væk fra batteriet:
Det er farligt at forbinde enden af det andet startkabel til den negative () pol på det
afladte batteri.
En gnist kan få gassen rundt om batteriet til at eksplodere, og nogen kan komme til
skade.
Forbind ikke startkabler til dele, der bevæger sig:
Det er farligt at forbinde et startkabel til bevægelige dele (køleventilatorer, remme).
Når motoren starter, kan kablet slynges af og medføre alvorlig personskade.
FORSIGTIG
Brug kun et 12 V-hjælpebatteri. Du kan forvolde uoprettelig skade på en 12 V-starter,
tændingssystemet og andre elektriske dele, hvis du bruger 24 V-spænding (to 12
V-batterier eller en 24 V-motorgenerator).

Forbind kablerne i nummerrækkefølge, og tag dem af i omvendt rækkefølge.
Startkabler
Hjælpebatteri
Afladet batteri
Hvis der opstår problemer
Batteriet bliver fladt
7-22

1. Aftag batteridækslet.

2. Sørg for, at hjælpebatteriet er på 12 V,
og at dets minuspol har
jordforbindelse.
3. Hvis hjælpebatteriet sidder i en anden
bil, må bilerne ikke røre ved hinanden.
Sluk motoren på bilen med
hjælpebatteriet, og afbryd alle
unødvendige elektriske funktioner i
begge biler.
4. Forbind hjælpekablerne nøjagtigt i den
rækkefølge, der er vist på
illustrationen.
•Forbind den ene ende af det ene
hjælpekabel til pluspolen på det
afladede batteri (1).
•Forbind den anden ende af dette
kabel til pluspolen på hjælpebatteriet
(2).
•Forbind den ene ende af det andet
hjælpekabel til minuspolen på
hjælpebatteriet (3).
•Forbind den anden ende til det
jordede punkt vist på illustrationen
på afstand af det afladede batteri (4).
5. Start motoren i bilen med
hjælpebatteriet, og lad den køre i et par
minutter. Start derefter motoren i bilen
med det afladede batteri.
6.(Med i-ELOOP-system)
i-ELOOP-indikatoren kan blinke, når
motoren er startet. Indikatoren slukkes,
når motoren kører, og opladningen er
færdig. Sørg for, at
i-ELOOP-indikatoren er holdt op med
at blinke før kørslen.

BEMÆRK
•Hvis bilen køres, mens
i-ELOOP-indikatoren blinker,
afspilles en advarselslyd.
•Hvis rattet betjenes, mens
i-ELOOP-indikatoren blinker, kan
det føres tungere end normalt. Dette
er dog ikke tegn på noget unormalt.
Rattet vender tilbage til normal, når
i-ELOOP-indikatoren slukkes.
•Fjern ikke startkablerne, mens
i-ELOOP-indikatoren blinker.
7. Når du er færdig, tages kablerne
forsigtigt af i modsat rækkefølge af
den i illustrationen beskrevne.
8. Hvis batteridækslet har været
afmonteret, skal du montere det i
modsat rækkefølge af afmonteringen.
BEMÆRK
Kontrollér, at skjoldet og dækslet er
monteret korrekt.
Hvis der opstår problemer
Batteriet bliver fladt
7-23

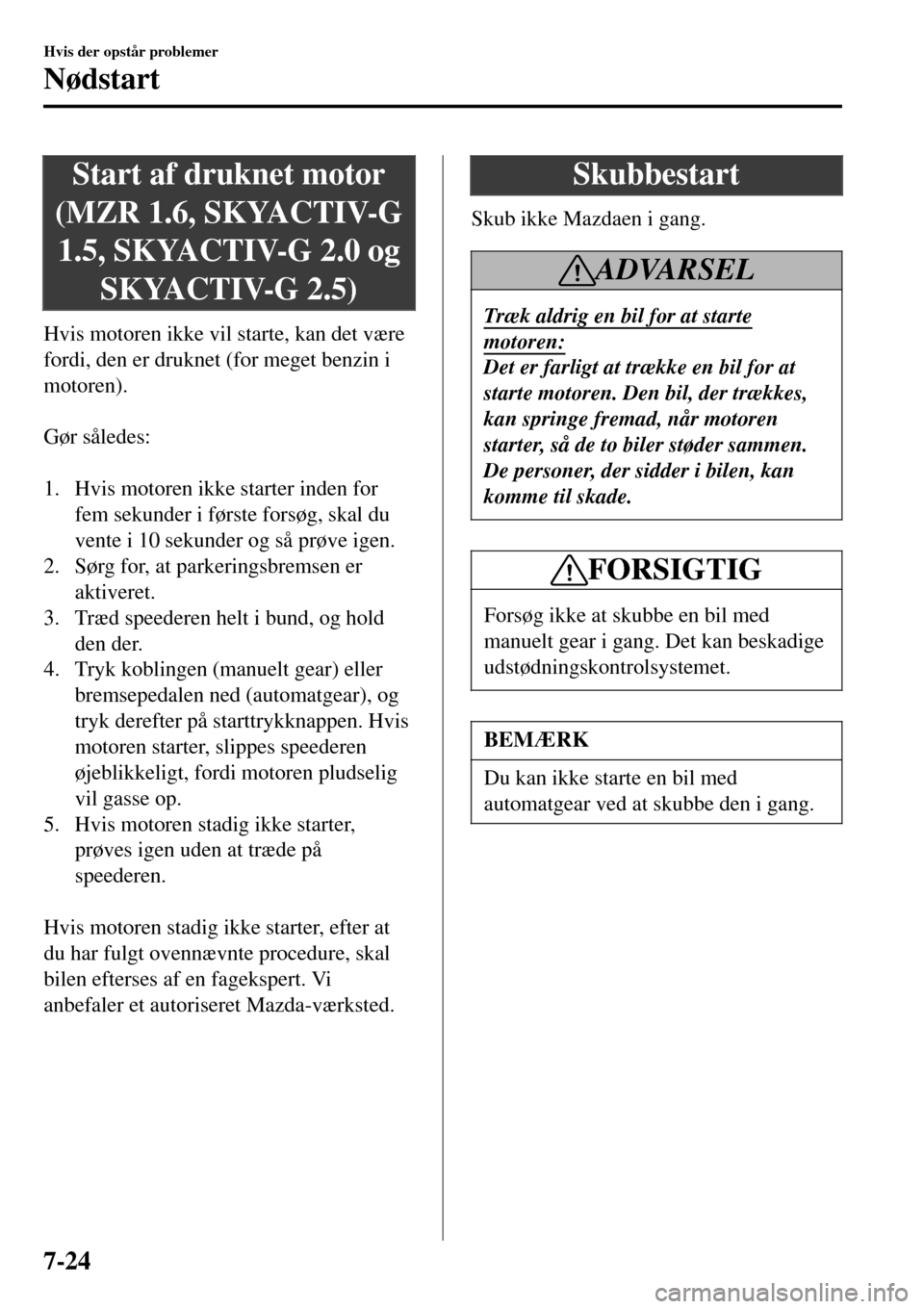

Start af druknet motor
(MZR 1.6, SKYACTIV-G
1.5, SKYACTIV-G 2.0 og
SKYACTIV-G 2.5)
Hvis motoren ikke vil starte, kan det være
fordi, den er druknet (for meget benzin i
motoren).

Gør således:

1. Hvis motoren ikke starter inden for
fem sekunder i første forsøg, skal du
vente i 10 sekunder og så prøve igen.
2. Sørg for, at parkeringsbremsen er
aktiveret.
3. Træd speederen helt i bund, og hold
den der.
4. Tryk koblingen (manuelt gear) eller
bremsepedalen ned (automatgear), og
tryk derefter på starttrykknappen. Hvis
motoren starter, slippes speederen
øjeblikkeligt, fordi motoren pludselig
vil gasse op.
5. Hvis motoren stadig ikke starter,
prøves igen uden at træde på
speederen.

Hvis motoren stadig ikke starter, efter at
du har fulgt ovennævnte procedure, skal
bilen efterses af en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
Skubbestart
Skub ikke Mazdaen i gang.
ADVARSEL
Træk aldrig en bil for at starte
motoren:
Det er farligt at trække en bil for at
starte motoren. Den bil, der trækkes,
kan springe fremad, når motoren
starter, så de to biler støder sammen.
De personer, der sidder i bilen, kan
komme til skade.
FORSIGTIG
Forsøg ikke at skubbe en bil med
manuelt gear i gang. Det kan beskadige
udstødningskontrolsystemet.
BEMÆRK
Du kan ikke starte en bil med
automatgear ved at skubbe den i gang.
Hvis der opstår problemer
Nødstart
7-24

Tørløb (SKYACTIV-D 1.5
og SKYACTIV-D 2.2)
FORSIGTIG
Forsøg ikke at starte motoren i mere
end 30 sekunder ad gangen. Ellers kan
du beskadige starteren. Hvis motoren
ikke starter ved første forsøg, skal du
vente ca. 10 sekunder, før du prøver
igen.
Hvis bilen løber tør for brændstof, skal der
mindst påfyldes 10 L brændstof, hvorefter
det kan forsøges at starte motoren igen. Da
der kan komme luft ind i
brændstofslangerne, når bilen kører tør for
brændstof, kan motoren være længere om
at starte end ellers. Hvis motoren ikke
starter første gang, skal du prøve flere
gange. Hvis den stadig ikke starter, skal du
kontakte en specialist. Vi anbefaler et
autoriseret Mazda-værksted.
Hvis der opstår problemer
Nødstart
7-25

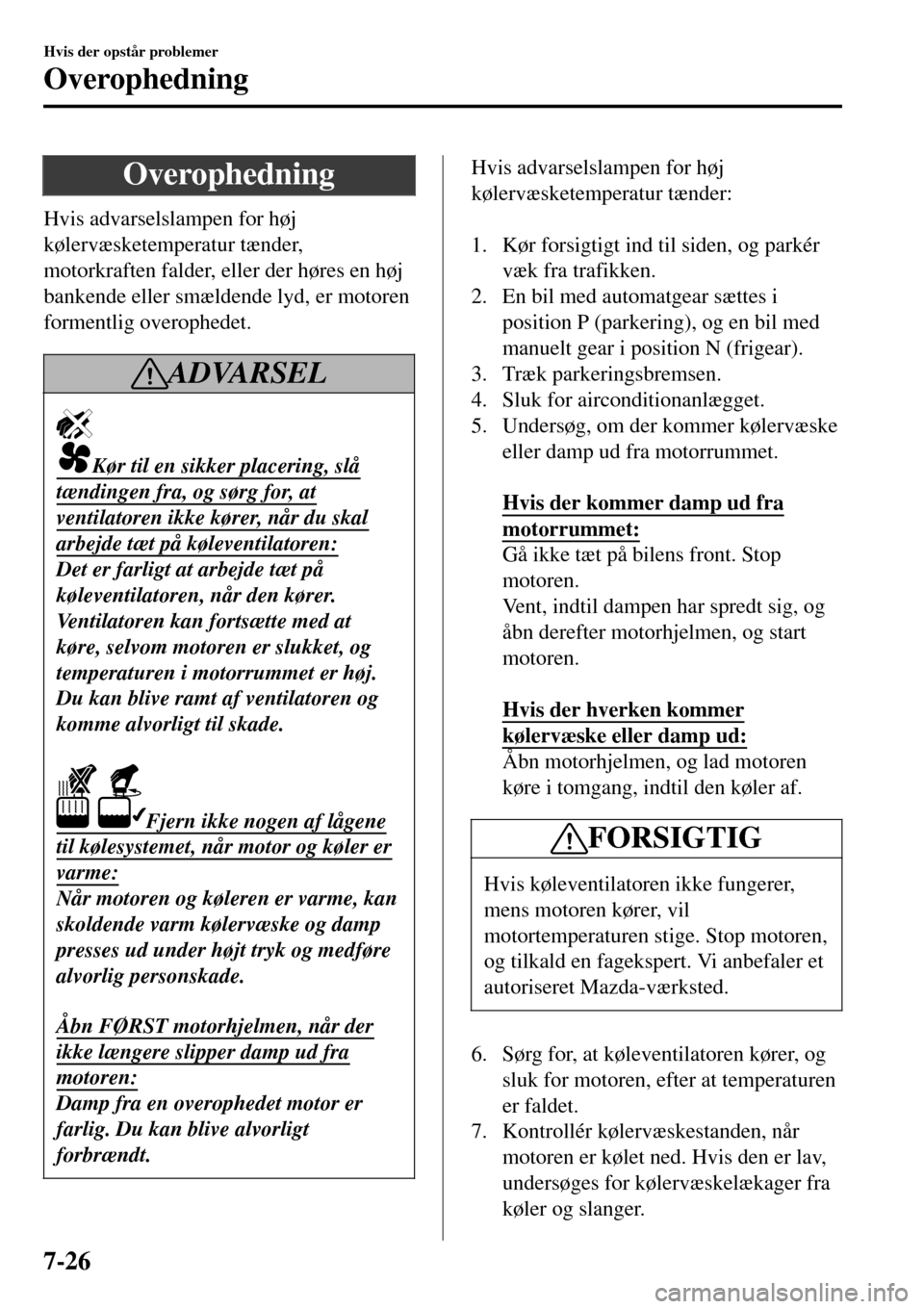

Overophedning
Hvis advarselslampen for høj
kølervæsketemperatur tænder,
motorkraften falder, eller der høres en høj
bankende eller smældende lyd, er motoren
formentlig overophedet.
ADVARSEL
Kør til en sikker placering, slå
tændingen fra, og sørg for, at
ventilatoren ikke kører, når du skal
arbejde tæt på køleventilatoren:
Det er farligt at arbejde tæt på
køleventilatoren, når den kører.
Ventilatoren kan fortsætte med at
køre, selvom motoren er slukket, og
temperaturen i motorrummet er høj.
Du kan blive ramt af ventilatoren og
komme alvorligt til skade.
Fjern ikke nogen af lågene
til kølesystemet, når motor og køler er
varme:
Når motoren og køleren er varme, kan
skoldende varm kølervæske og damp
presses ud under højt tryk og medføre
alvorlig personskade.
Åbn FØRST motorhjelmen, når der
ikke længere slipper damp ud fra
motoren:
Damp fra en overophedet motor er
farlig. Du kan blive alvorligt
forbrændt.
Hvis advarselslampen for høj
kølervæsketemperatur tænder:

1. Kør forsigtigt ind til siden, og parkér
væk fra trafikken.
2. En bil med automatgear sættes i
position P (parkering), og en bil med
manuelt gear i position N (frigear).
3. Træk parkeringsbremsen.
4. Sluk for airconditionanlægget.
5. Undersøg, om der kommer kølervæske
eller damp ud fra motorrummet.

Hvis der kommer damp ud fra
motorrummet:
Gå ikke tæt på bilens front. Stop
motoren.
Vent, indtil dampen har spredt sig, og
åbn derefter motorhjelmen, og start
motoren.

Hvis der hverken kommer
kølervæske eller damp ud:
Åbn motorhjelmen, og lad motoren
køre i tomgang, indtil den køler af.
FORSIGTIG
Hvis køleventilatoren ikke fungerer,
mens motoren kører, vil
motortemperaturen stige. Stop motoren,
og tilkald en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
6. Sørg for, at køleventilatoren kører, og
sluk for motoren, efter at temperaturen
er faldet.
7. Kontrollér kølervæskestanden, når
motoren er kølet ned. Hvis den er lav,
undersøges for kølervæskelækager fra
køler og slanger.
Hvis der opstår problemer
Overophedning
7-26

Hvis der findes en lækage eller en anden
fejl, eller hvis kølervæske stadig lækker:
Stop motoren, og tilkald en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
MZR 1.6, SKYACTIV-G 1.5,
SKYACTIV-G 2.0 og SKYACTIV-G 2.5
Kølesystemdæksel
Kølevæskebeholder
Køleventilator
SKYACTIV-D 1.5

Kølesystemdæksel
Kølevæske-
beholder
Køleventilator
SKYACTIV-D 2.2
Kølesystemdæksel
Kølevæskebeholder
Køleventilator
Hvis der ikke er nogen problemer,
motoren er kold, og der ikke ses nogen
lækager:
Hæld forsigtigt mere kølervæske på
beholderen (side 6-32).
FORSIGTIG
Hvis motoren fortsat bliver
overophedet eller hyppigt bliver
overophedet, skal kølesystemet
efterses. Hvis systemet ikke bliver
repareret, kan motoren blive alvorligt
beskadiget. Kontakt en fagekspert. Vi
anbefaler et autoriseret
Mazda-værksted.
Hvis der opstår problemer
Overophedning
7-27

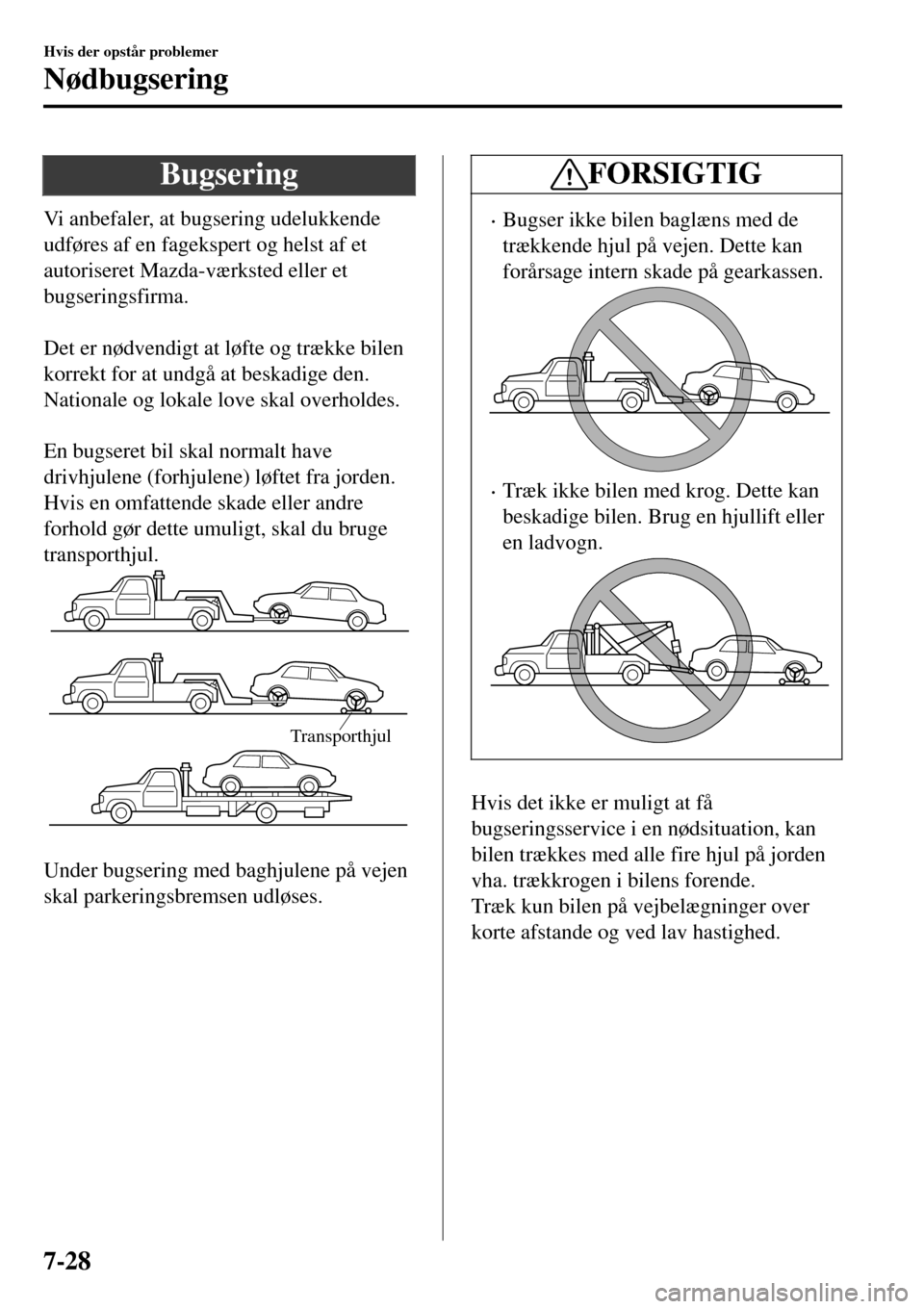

Bugsering
Vi anbefaler, at bugsering udelukkende
udføres af en fagekspert og helst af et
autoriseret Mazda-værksted eller et
bugseringsfirma.

Det er nødvendigt at løfte og trække bilen
korrekt for at undgå at beskadige den.
Nationale og lokale love skal overholdes.

En bugseret bil skal normalt have
drivhjulene (forhjulene) løftet fra jorden.
Hvis en omfattende skade eller andre
forhold gør dette umuligt, skal du bruge
transporthjul.
Transporthjul

Under bugsering med baghjulene på vejen
skal parkeringsbremsen udløses.
FORSIGTIG
•Bugser ikke bilen baglæns med de
trækkende hjul på vejen. Dette kan
forårsage intern skade på gearkassen.
•Træk ikke bilen med krog. Dette kan
beskadige bilen. Brug en hjullift eller
en ladvogn.
Hvis det ikke er muligt at få
bugseringsservice i en nødsituation, kan
bilen trækkes med alle fire hjul på jorden
vha. trækkrogen i bilens forende.
Træk kun bilen på vejbelægninger over
korte afstande og ved lav hastighed.
Hvis der opstår problemer
Nødbugsering
7-28

FORSIGTIG
Følg disse anvisninger, hvis bilen skal
bugseres med alle fire hjul på vejen.
•Sæt bilen i frigear (manuel
gearkasse) eller positionen N
(automatgear).
•Skift tændingen til ACC.
•Slip parkeringsbremsen.
Husk, at bremseforstærkningen og
servostyringen ikke virker, når motoren
ikke er startet.
Trækkroge
FORSIGTIG
•Trækøjet skal kun bruges i en
nødsituation (f.eks. for at trække
bilen op af en grøft eller en snedrive).
•Når du bruger trækøjer, skal du altid
trække kablet eller kæden lige frem
eller lige tilbage i forhold til øjet.
Belast aldrig med sidelæns træk.
BEMÆRK
Ved bugsering vha. kæde eller tov
lægges en blød klud omkring kæden
eller kablet for at undgå at beskadige
kofangeren.
tTrækkroge
1. Tag trækøjet og hjulnøglen ud af
bagagerummet (side 7-3).
2. Pak en fladhovedet skruetrækker eller
lignende ind i en blød klud for at
undgå at ridse bilens lak, og åbn
dækslet på den forreste eller bageste
kofanger.
For

Hvis der opstår problemer
Nødbugsering
7-29

Bag
(Sedan)

(Hatchback)

FORSIGTIG
Forsøg ikke at tvinge dækslet helt af, da
det kan beskadige dækslet eller ridse
lakken.
BEMÆRK
Aftag hætten komplet, og gem den for
ikke at tabe den.
3. Skru trækøjet helt i ved hjælp af
hjulnøglen eller noget tilsvarende.
Kontakt et autoriseret
Mazda-værksted.
For

Trækøje
Hjulnøgle
Bag

Hjulnøgle
Trækøje
4. Fastgør bugseringsrebet til trækøjet.
Hvis der opstår problemer
Nødbugsering
7-30
