Page 181 of 763

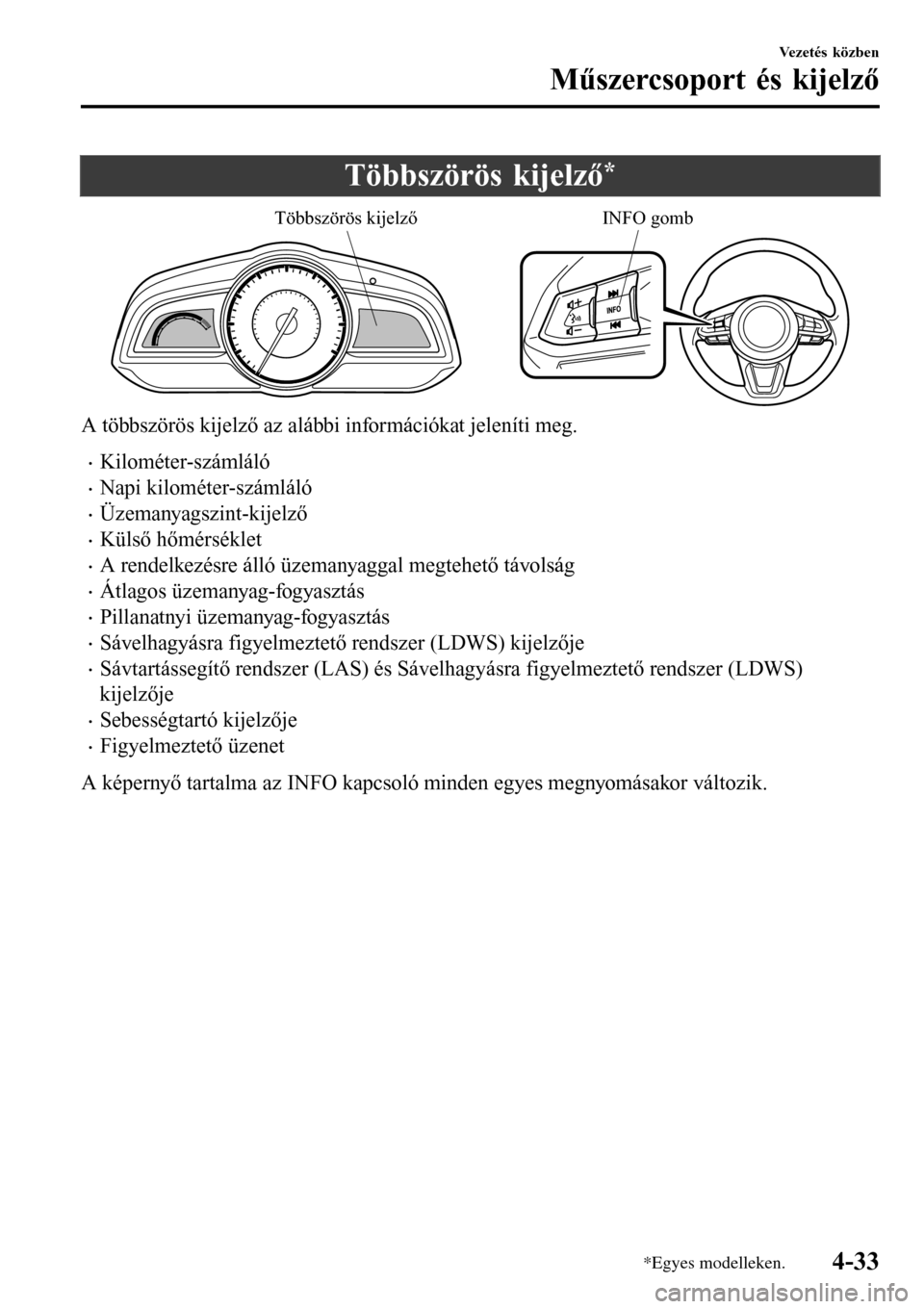

Többszörös kijelző*
Többszörös kijelzőINFO gomb
A többszörös kijelző az alábbi információkat jeleníti meg.
•Kilométer-számláló
•Napi kilométer-számláló
•Üzemanyagszint-kijelző
•Külső hőmérséklet
•A rendelkezésre álló üzemanyaggal megtehető távolság
•Átlagos üzemanyag-fogyasztás
•Pillanatnyi üzemanyag-fogyasztás
•Sávelhagyásra figyelmeztető rendszer (LDWS) kijelzője
•Sávtartássegítő rendszer (LAS) és Sávelhagyásra figyelmeztető rendszer (LDWS)
kijelzője
•Sebességtartó kijelzője
•Figyelmeztető üzenet
A képernyő tartalma az INFO kapcsoló minden egyes megnyomásakor változik.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-33
Page 182 of 763

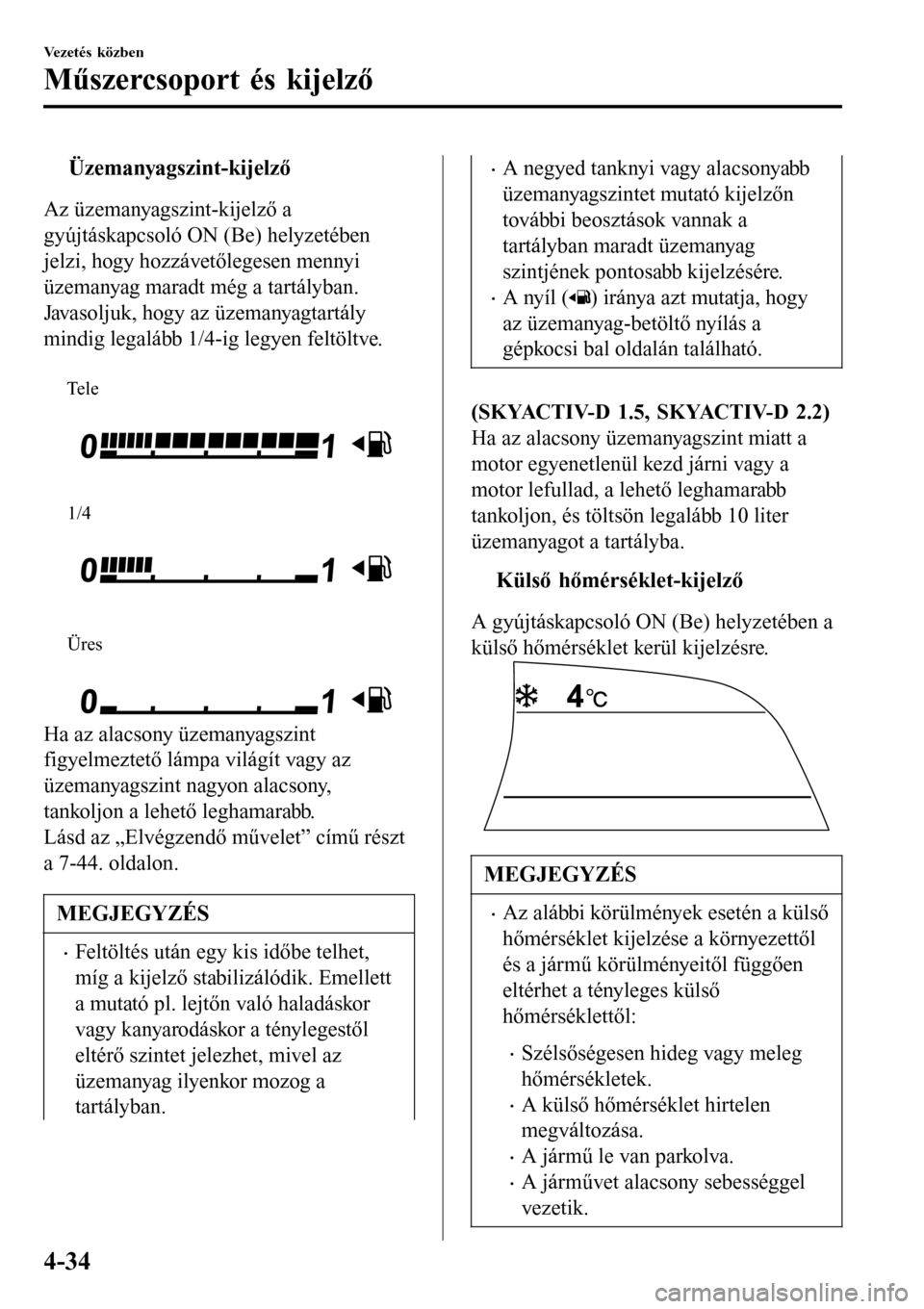

tÜzemanyagszint-kijelző
Az üzemanyagszint-kijelző a
gyújtáskapcsoló ON (Be) helyzetében
jelzi, hogy hozzávetőlegesen mennyi
üzemanyag maradt még a tartályban.
Javasoljuk, hogy az üzemanyagtartály
mindig legalább 1/4-ig legyen feltöltve.
Tele
1/4
Üres
Ha az alacsony üzemanyagszint
figyelmeztető lámpa világít vagy az
üzemanyagszint nagyon alacsony,
tankoljon a lehető leghamarabb.
Lásd az „Elvégzendő művelet” című részt
a 7-44. oldalon.
MEGJEGYZÉS
•Feltöltés után egy kis időbe telhet,
míg a kijelző stabilizálódik. Emellett
a mutató pl. lejtőn való haladáskor
vagy kanyarodáskor a ténylegestől
eltérő szintet jelezhet, mivel az
üzemanyag ilyenkor mozog a
tartályban.
•A negyed tanknyi vagy alacsonyabb
üzemanyagszintet mutató kijelzőn
további beosztások vannak a
tartályban maradt üzemanyag
szintjének pontosabb kijelzésére.
•A nyíl () iránya azt mutatja, hogy
az üzemanyag-betöltő nyílás a
gépkocsi bal oldalán található.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Ha az alacsony üzemanyagszint miatt a
motor egyenetlenül kezd járni vagy a
motor lefullad, a lehető leghamarabb
tankoljon, és töltsön legalább 10 liter
üzemanyagot a tartályba.
ttKülső hőmérséklet-kijelző
A gyújtáskapcsoló ON (Be) helyzetében a
külső hőmérséklet kerül kijelzésre.
MEGJEGYZÉS
•Az alábbi körülmények esetén a külső
hőmérséklet kijelzése a környezettől
és a jármű körülményeitől függően
eltérhet a tényleges külső
hőmérséklettől:
•Szélsőségesen hideg vagy meleg
hőmérsékletek.
•A külső hőmérséklet hirtelen
megváltozása.
•A jármű le van parkolva.
•A járművet alacsony sebességgel
vezetik.
Vezetés közben
Műszercsoport és kijelző
4-34
Page 183 of 763

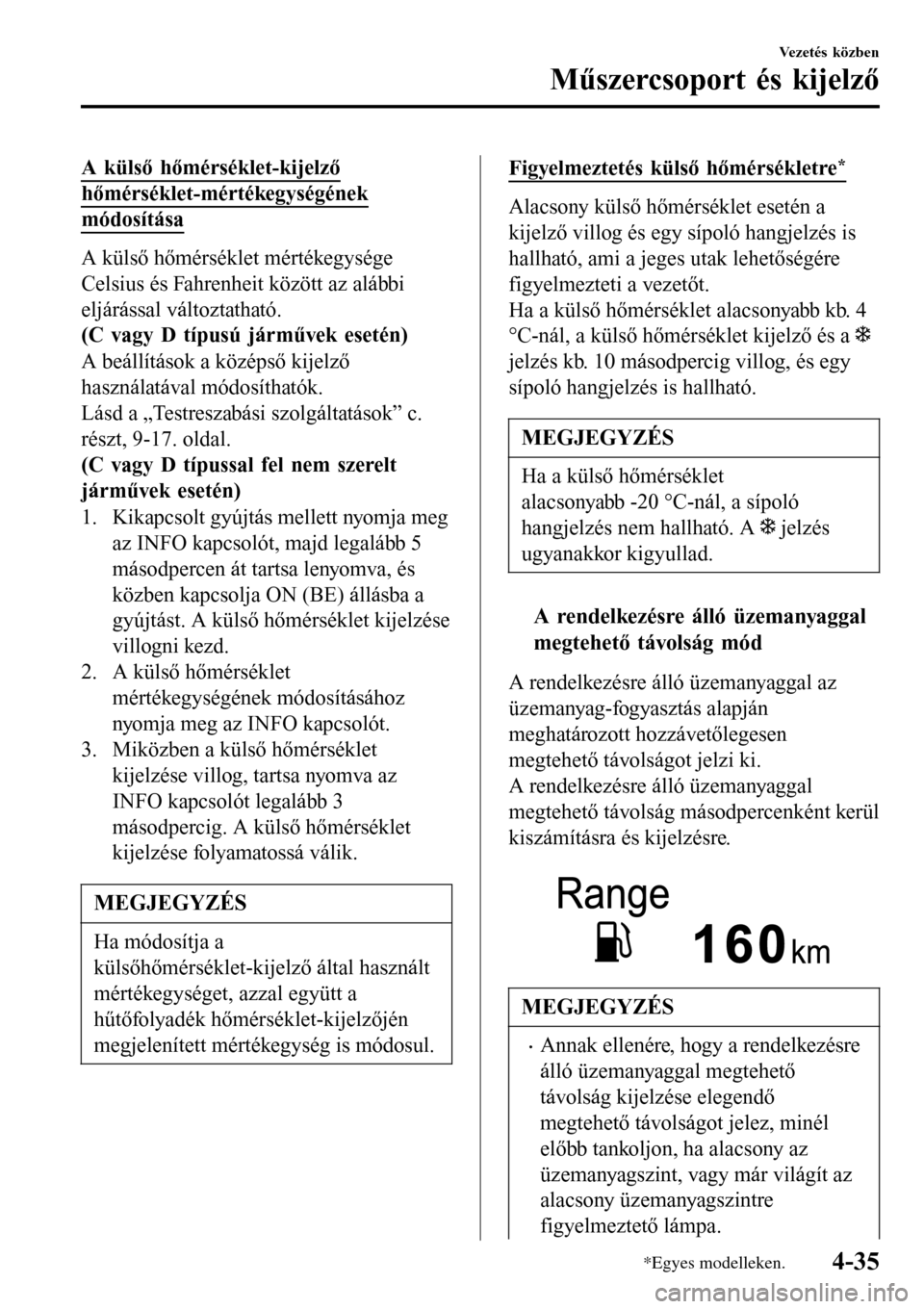

A külső hőmérséklet-kijelző
hőmérséklet-mértékegységének
módosítása
A külső hőmérséklet mértékegysége
Celsius és Fahrenheit között az alábbi
eljárással változtatható.
(C vagy D típusú járművek esetén)
A beállítások a középső kijelző
használatával módosíthatók.
Lásd a „Testreszabási szolgáltatások” c.
részt, 9-17. oldal.
(C vagy D típussal fel nem szerelt
járművek esetén)
1. Kikapcsolt gyújtás mellett nyomja meg
az INFO kapcsolót, majd legalább 5
másodpercen át tartsa lenyomva, és
közben kapcsolja ON (BE) állásba a
gyújtást. A külső hőmérséklet kijelzése
villogni kezd.
2. A külső hőmérséklet
mértékegységének módosításához
nyomja meg az INFO kapcsolót.
3. Miközben a külső hőmérséklet
kijelzése villog, tartsa nyomva az
INFO kapcsolót legalább 3
másodpercig. A külső hőmérséklet
kijelzése folyamatossá válik.
MEGJEGYZÉS
Ha módosítja a
külsőhőmérséklet-kijelző által használt
mértékegységet, azzal együtt a
hűtőfolyadék hőmérséklet-kijelzőjén
megjelenített mértékegység is módosul.
Figyelmeztetés külső hőmérsékletre*
Alacsony külső hőmérséklet esetén a
kijelző villog és egy sípoló hangjelzés is
hallható, ami a jeges utak lehetőségére
figyelmezteti a vezetőt.
Ha a külső hőmérséklet alacsonyabb kb. 4
°C-nál, a külső hőmérséklet kijelző és a
jelzés kb. 10 másodpercig villog, és egy
sípoló hangjelzés is hallható.
MEGJEGYZÉS
Ha a külső hőmérséklet
alacsonyabb -20 °C-nál, a sípoló
hangjelzés nem hallható. A
jelzés
ugyanakkor kigyullad.
ttA rendelkezésre álló üzemanyaggal
megtehető távolság mód
A rendelkezésre álló üzemanyaggal az
üzemanyag-fogyasztás alapján
meghatározott hozzávetőlegesen
megtehető távolságot jelzi ki.
A rendelkezésre álló üzemanyaggal
megtehető távolság másodpercenként kerül
kiszámításra és kijelzésre.
MEGJEGYZÉS
•Annak ellenére, hogy a rendelkezésre
álló üzemanyaggal megtehető
távolság kijelzése elegendő
megtehető távolságot jelez, minél
előbb tankoljon, ha alacsony az
üzemanyagszint, vagy már világít az
alacsony üzemanyagszintre
figyelmeztető lámpa.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-35
Page 184 of 763

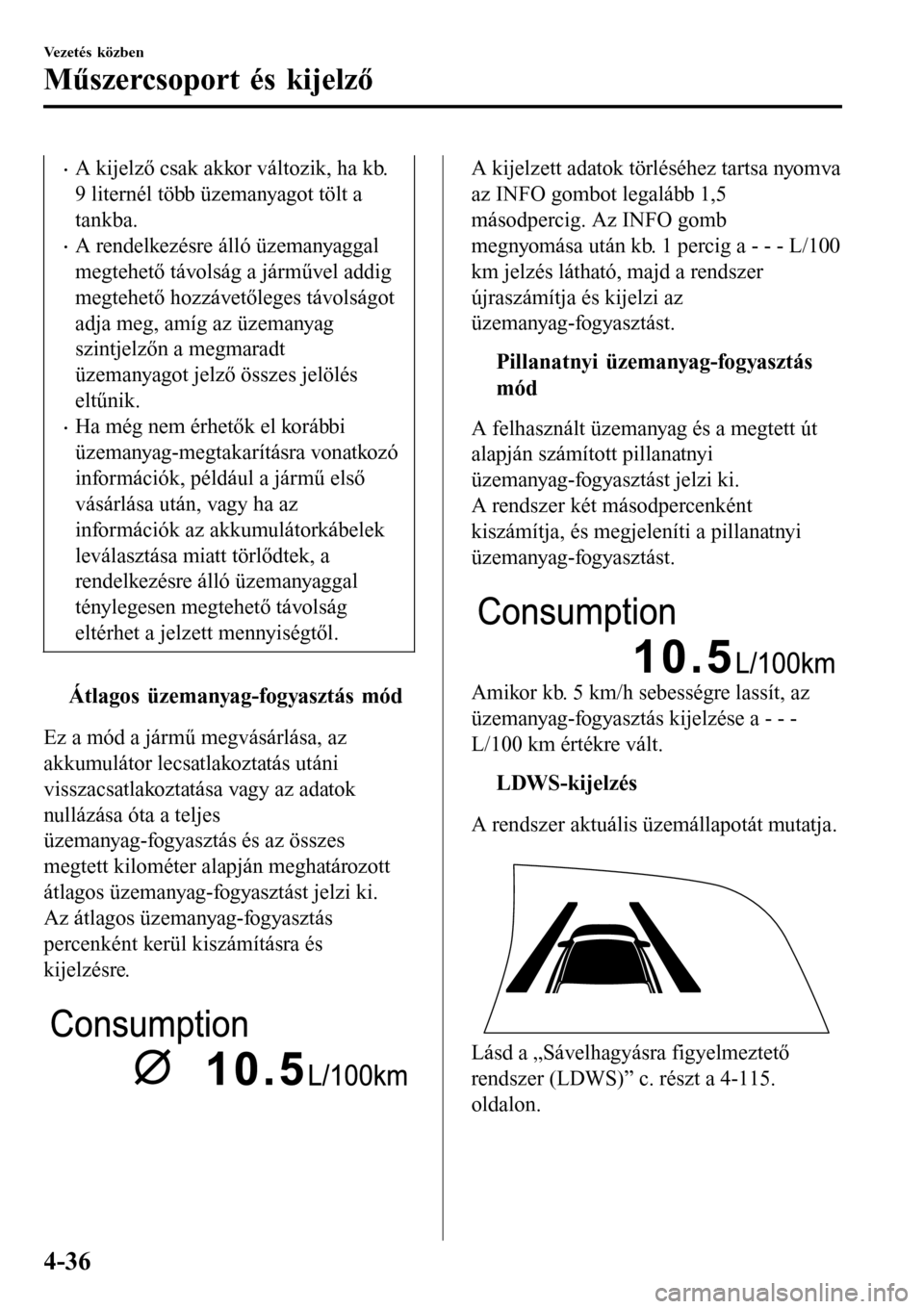

•A kijelző csak akkor változik, ha kb.
9 liternél több üzemanyagot tölt a
tankba.
•A rendelkezésre álló üzemanyaggal
megtehető távolság a járművel addig
megtehető hozzávetőleges távolságot
adja meg, amíg az üzemanyag
szintjelzőn a megmaradt
üzemanyagot jelző összes jelölés
eltűnik.
•Ha még nem érhetők el korábbi
üzemanyag-megtakarításra vonatkozó
információk, például a jármű első
vásárlása után, vagy ha az
információk az akkumulátorkábelek
leválasztása miatt törlődtek, a
rendelkezésre álló üzemanyaggal
ténylegesen megtehető távolság
eltérhet a jelzett mennyiségtől.
tÁtlagos üzemanyag-fogyasztás mód
Ez a mód a jármű megvásárlása, az
akkumulátor lecsatlakoztatás utáni
visszacsatlakoztatása vagy az adatok
nullázása óta a teljes
üzemanyag-fogyasztás és az összes
megtett kilométer alapján meghatározott
átlagos üzemanyag-fogyasztást jelzi ki.
Az átlagos üzemanyag-fogyasztás
percenként kerül kiszámításra és
kijelzésre.
A kijelzett adatok törléséhez tartsa nyomva
az INFO gombot legalább 1,5
másodpercig. Az INFO gomb
megnyomása után kb. 1 percig a - - - L/100
km jelzés látható, majd a rendszer
újraszámítja és kijelzi az
üzemanyag-fogyasztást.
tPillanatnyi üzemanyag-fogyasztás
mód
A felhasznált üzemanyag és a megtett út
alapján számított pillanatnyi
üzemanyag-fogyasztást jelzi ki.
A rendszer két másodpercenként
kiszámítja, és megjeleníti a pillanatnyi
üzemanyag-fogyasztást.
Amikor kb. 5 km/h sebességre lassít, az
üzemanyag-fogyasztás kijelzése a - - -
L/100 km értékre vált.
tLDWS-kijelzés
A rendszer aktuális üzemállapotát mutatja.
Lásd a „Sávelhagyásra figyelmeztető
rendszer (LDWS)” c. részt a 4-115.
oldalon.
Vezetés közben
Műszercsoport és kijelző
4-36
Page 185 of 763

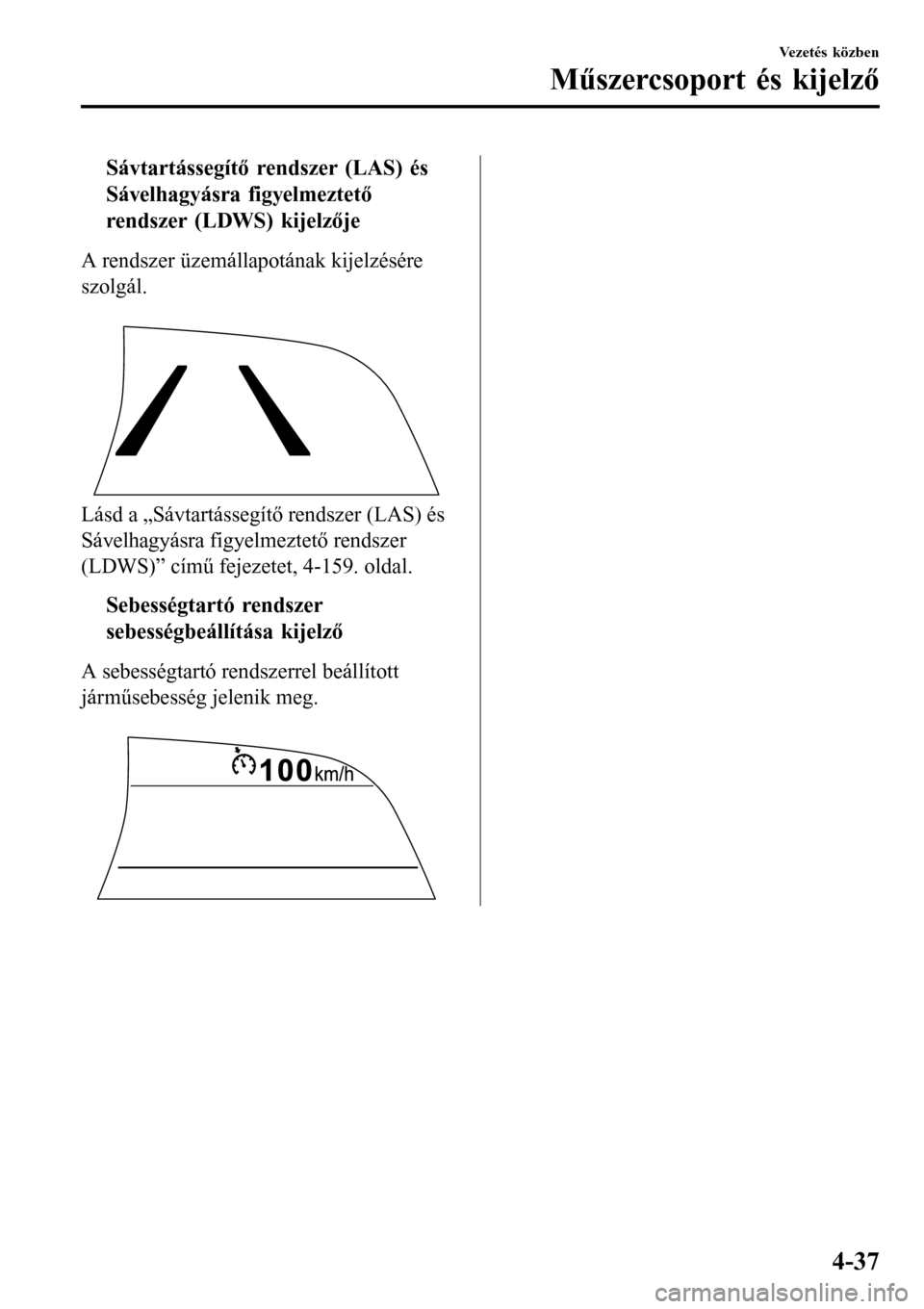

tSávtartássegítő rendszer (LAS) és
Sávelhagyásra figyelmeztető
rendszer (LDWS) kijelzője
A rendszer üzemállapotának kijelzésére
szolgál.
Lásd a „Sávtartássegítő rendszer (LAS) és
Sávelhagyásra figyelmeztető rendszer
(LDWS)” című fejezetet, 4-159. oldal.
ttSebességtartó rendszer
sebességbeállítása kijelző
A sebességtartó rendszerrel beállított
járműsebesség jelenik meg.
Vezetés közben
Műszercsoport és kijelző
4-37
Page 186 of 763

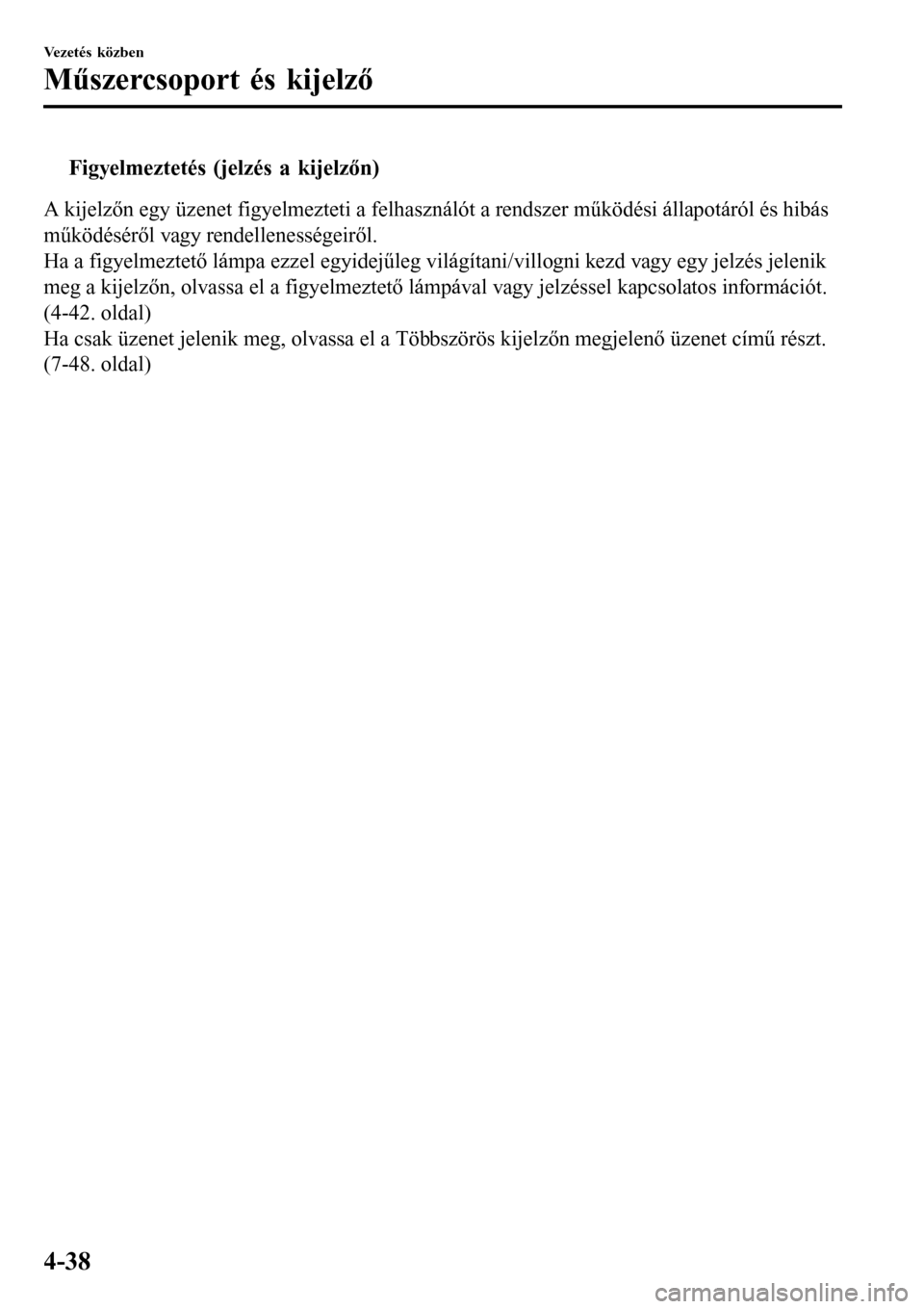

tFigyelmeztetés (jelzés a kijelzőn)
A kijelzőn egy üzenet figyelmezteti a felhasználót a rendszer működési állapotáról és hibás
működéséről vagy rendellenességeiről.
Ha a figyelmeztető lámpa ezzel egyidejűleg világítani/villogni kezd vagy egy jelzés jelenik
meg a kijelzőn, olvassa el a figyelmeztető lámpával vagy jelzéssel kapcsolatos információt.
(4-42. oldal)
Ha csak üzenet jelenik meg, olvassa el a Többszörös kijelzőn megjelenő üzenet című részt.
(7-48. oldal)
Vezetés közben
Műszercsoport és kijelző
4-38
Page 187 of 763

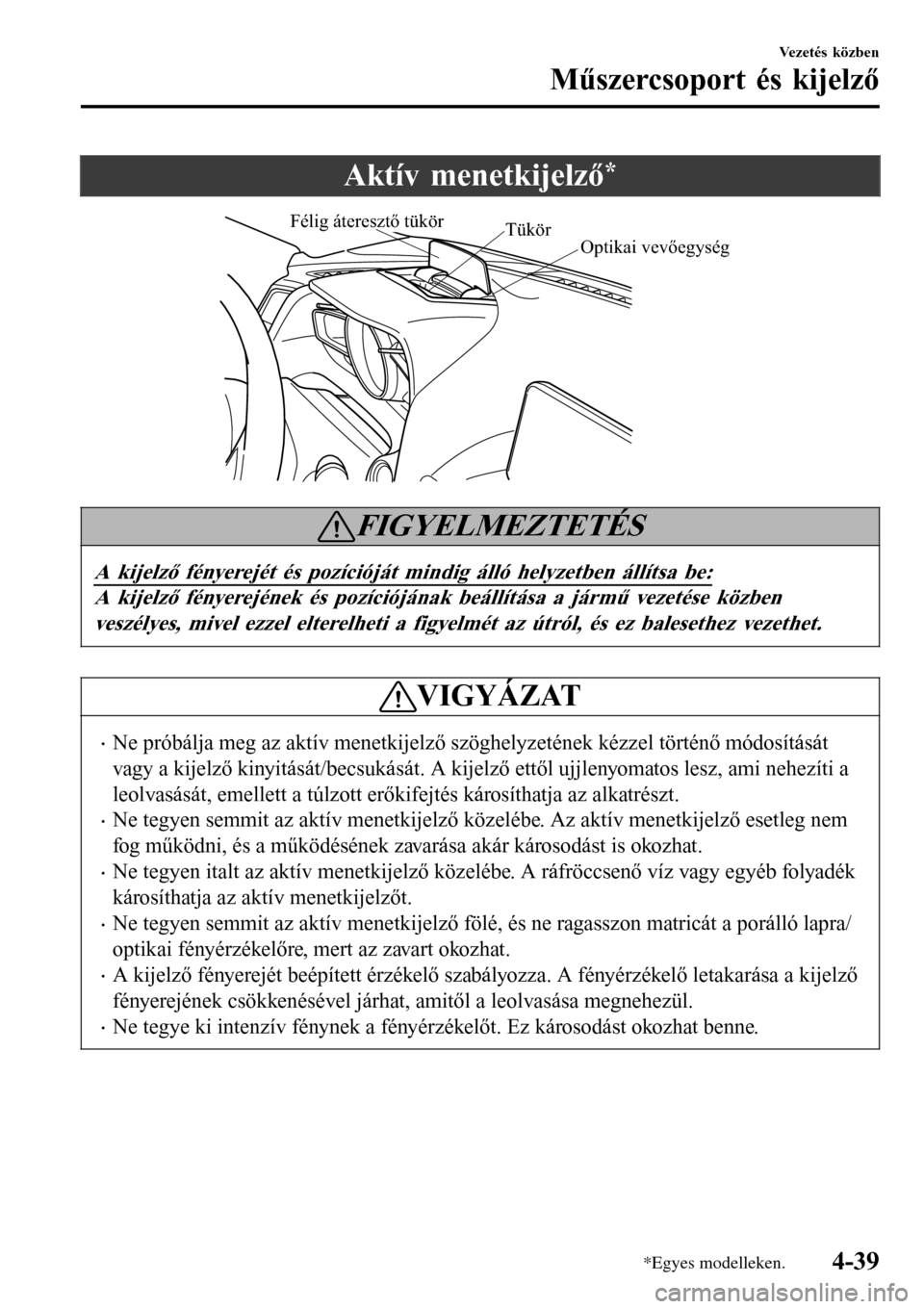

Aktív menetkijelző*
Optikai vevőegység Tükör
Félig áteresztő tükör
FIGYELMEZTETÉS
A kijelző fényerejét és pozícióját mindig álló helyzetben állítsa be:
A kijelző fényerejének és pozíciójának beállítása a jármű vezetése közben
veszélyes, mivel ezzel elterelheti a figyelmét az útról, és ez balesethez vezethet.
VIGYÁZAT
•Ne próbálja meg az aktív menetkijelző szöghelyzetének kézzel történő módosítását
vagy a kijelző kinyitását/becsukását. A kijelző ettől ujjlenyomatos lesz, ami nehezíti a
leolvasását, emellett a túlzott erőkifejtés károsíthatja az alkatrészt.
•Ne tegyen semmit az aktív menetkijelző közelébe. Az aktív menetkijelző esetleg nem
fog működni, és a működésének zavarása akár károsodást is okozhat.
•Ne tegyen italt az aktív menetkijelző közelébe. A ráfröccsenő víz vagy egyéb folyadék
károsíthatja az aktív menetkijelzőt.
•Ne tegyen semmit az aktív menetkijelző fölé, és ne ragasszon matricát a porálló lapra/
optikai fényérzékelőre, mert az zavart okozhat.
•A kijelző fényerejét beépített érzékelő szabályozza. A fényérzékelő letakarása a kijelző
fényerejének csökkenésével járhat, amitől a leolvasása megnehezül.
•Ne tegye ki intenzív fénynek a fényérzékelőt. Ez károsodást okozhat benne.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-39
Page 188 of 763

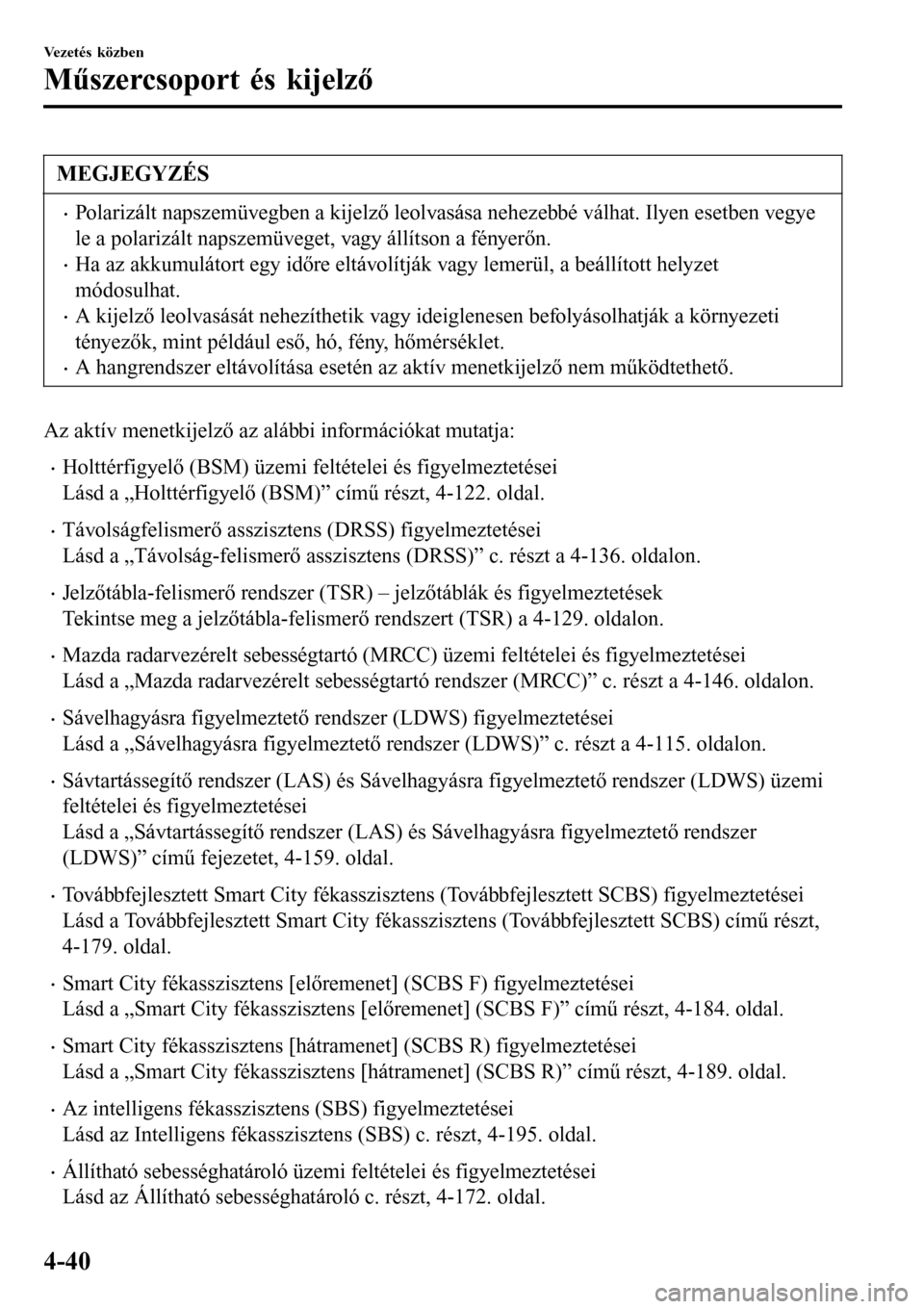

MEGJEGYZÉS
•Polarizált napszemüvegben a kijelző leolvasása nehezebbé válhat. Ilyen esetben vegye
le a polarizált napszemüveget, vagy állítson a fényerőn.
•Ha az akkumulátort egy időre eltávolítják vagy lemerül, a beállított helyzet
módosulhat.
•A kijelző leolvasását nehezíthetik vagy ideiglenesen befolyásolhatják a környezeti
tényezők, mint például eső, hó, fény, hőmérséklet.
•A hangrendszer eltávolítása esetén az aktív menetkijelző nem működtethető.
Az aktív menetkijelző az alábbi információkat mutatja:
•Holttérfigyelő (BSM) üzemi feltételei és figyelmeztetései
Lásd a „Holttérfigyelő (BSM)” című részt, 4-122. oldal.
•Távolságfelismerő asszisztens (DRSS) figyelmeztetései
Lásd a „Távolság-felismerő asszisztens (DRSS)” c. részt a 4-136. oldalon.
•Jelzőtábla-felismerő rendszer (TSR) – jelzőtáblák és figyelmeztetések
Tekintse meg a jelzőtábla-felismerő rendszert (TSR) a 4-129. oldalon.
•Mazda radarvezérelt sebességtartó (MRCC) üzemi feltételei és figyelmeztetései
Lásd a „Mazda radarvezérelt sebességtartó rendszer (MRCC)” c. részt a 4-146. oldalon.
•Sávelhagyásra figyelmeztető rendszer (LDWS) figyelmeztetései
Lásd a „Sávelhagyásra figyelmeztető rendszer (LDWS)” c. részt a 4-115. oldalon.
•Sávtartássegítő rendszer (LAS) és Sávelhagyásra figyelmeztető rendszer (LDWS) üzemi
feltételei és figyelmeztetései
Lásd a „Sávtartássegítő rendszer (LAS) és Sávelhagyásra figyelmeztető rendszer
(LDWS)” című fejezetet, 4-159. oldal.
•Továbbfejlesztett Smart City fékasszisztens (Továbbfejlesztett SCBS) figyelmeztetései
Lásd a Továbbfejlesztett Smart City fékasszisztens (Továbbfejlesztett SCBS) című részt,
4-179. oldal.
•Smart City fékasszisztens [előremenet] (SCBS F) figyelmeztetései
Lásd a „Smart City fékasszisztens [előremenet] (SCBS F)” című részt, 4-184. oldal.
•Smart City fékasszisztens [hátramenet] (SCBS R) figyelmeztetései
Lásd a „Smart City fékasszisztens [hátramenet] (SCBS R)” című részt, 4-189. oldal.
•Az intelligens fékasszisztens (SBS) figyelmeztetései
Lásd az Intelligens fékasszisztens (SBS) c. részt, 4-195. oldal.
•Állítható sebességhatároló üzemi feltételei és figyelmeztetései
Lásd az Állítható sebességhatároló c. részt, 4-172. oldal.
Vezetés közben
Műszercsoport és kijelző
4-40
Page 189 of 763

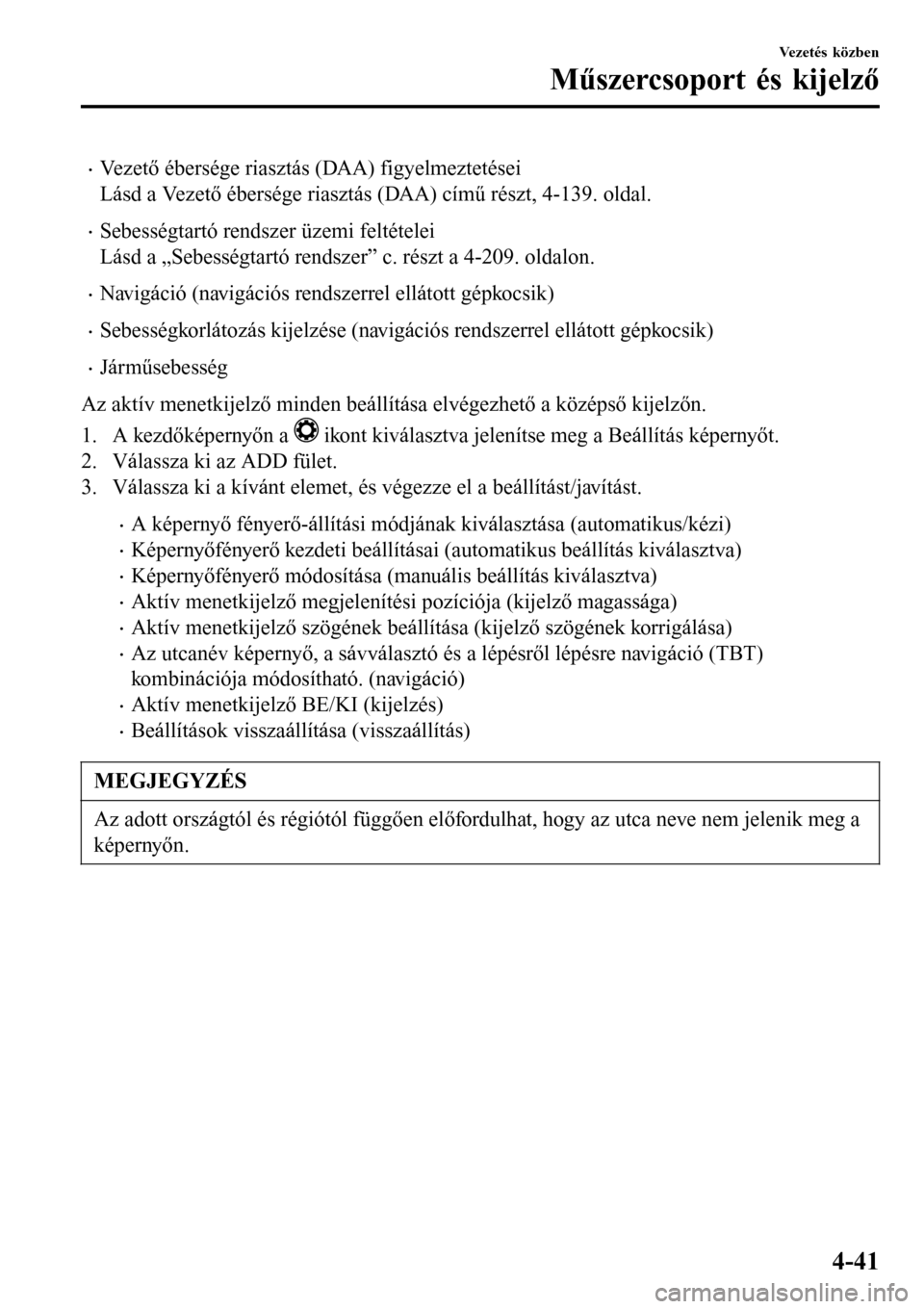

•Vezető ébersége riasztás (DAA) figyelmeztetései
Lásd a Vezető ébersége riasztás (DAA) című részt, 4-139. oldal.
•Sebességtartó rendszer üzemi feltételei
Lásd a „Sebességtartó rendszer” c. részt a 4-209. oldalon.
•Navigáció (navigációs rendszerrel ellátott gépkocsik)
•Sebességkorlátozás kijelzése (navigációs rendszerrel ellátott gépkocsik)
•Járműsebesség
Az aktív menetkijelző minden beállítása elvégezhető a középső kijelzőn.
1. A kezdőképernyőn a
ikont kiválasztva jelenítse meg a Beállítás képernyőt.
2. Válassza ki az ADD fület.
3. Válassza ki a kívánt elemet, és végezze el a beállítást/javítást.
•A képernyő fényerő-állítási módjának kiválasztása (automatikus/kézi)
•Képernyőfényerő kezdeti beállításai (automatikus beállítás kiválasztva)
•Képernyőfényerő módosítása (manuális beállítás kiválasztva)
•Aktív menetkijelző megjelenítési pozíciója (kijelző magassága)
•Aktív menetkijelző szögének beállítása (kijelző szögének korrigálása)
•Az utcanév képernyő, a sávválasztó és a lépésről lépésre navigáció (TBT)
kombinációja módosítható. (navigáció)
•Aktív menetkijelző BE/KI (kijelzés)
•Beállítások visszaállítása (visszaállítás)
MEGJEGYZÉS
Az adott országtól és régiótól függően előfordulhat, hogy az utca neve nem jelenik meg a
képernyőn.
Vezetés közben
Műszercsoport és kijelző
4-41
Page 190 of 763

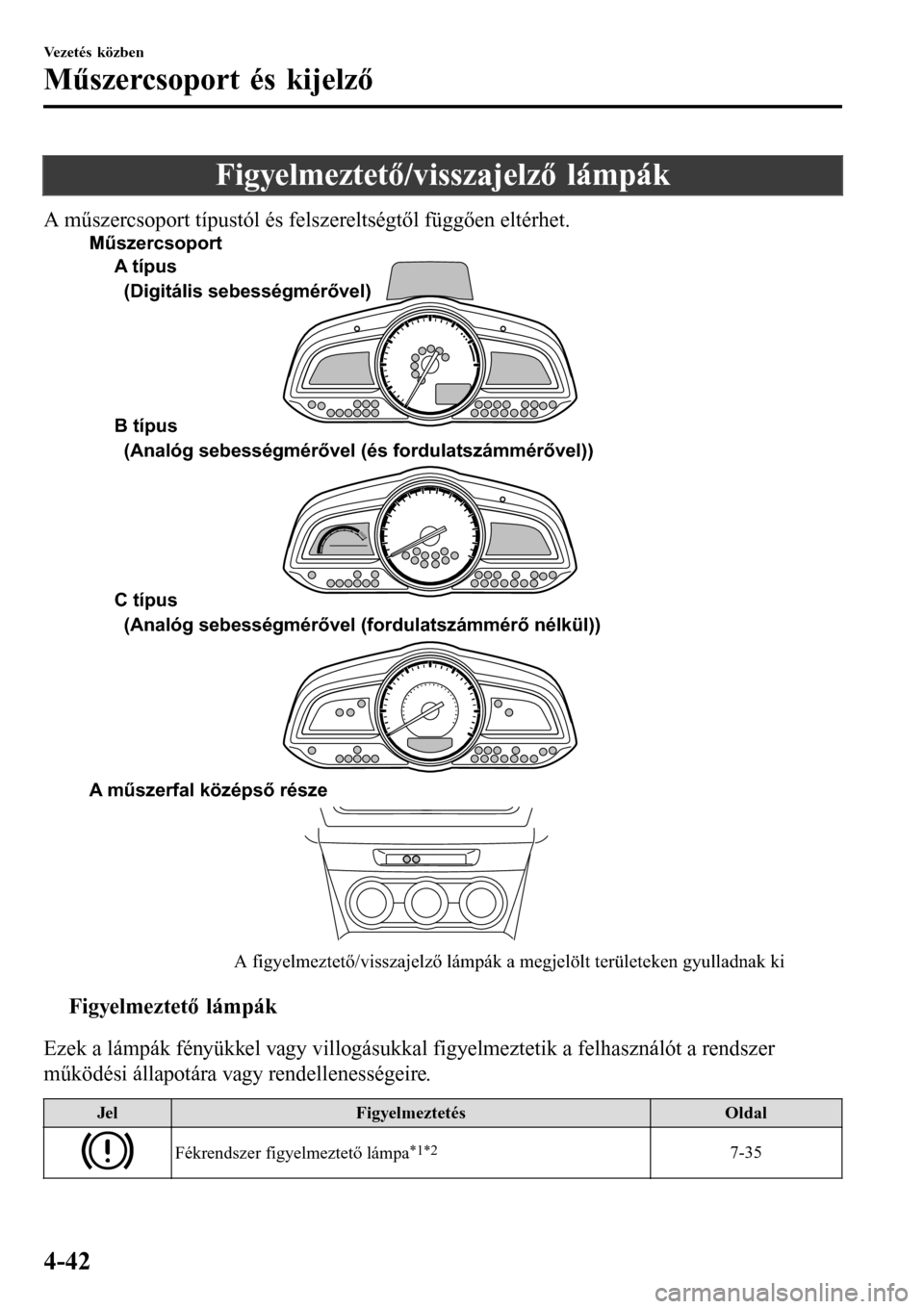

Figyelmeztető/visszajelző lámpák
A műszercsoport típustól és felszereltségtől függően eltérhet.
A figyelmeztető/visszajelző lámpák a megjelölt területeken gyulladnak ki A típus
B típus
C típus
A műszerfal középső része (Digitális sebességmérővel)
(Analóg sebességmérővel (és fordulatszámmérővel))
(Analóg sebességmérővel (fordulatszámmérő nélkül)) Műszercsoport
ttFigyelmeztető lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
JelFigyelmeztetésOldal
Fékrendszer figyelmeztető lámpa*1*27-35
Vezetés közben
Műszercsoport és kijelző
4-42
