Page 331 of 807
4–173
Cuando conduce
i-ACTIVSENSE

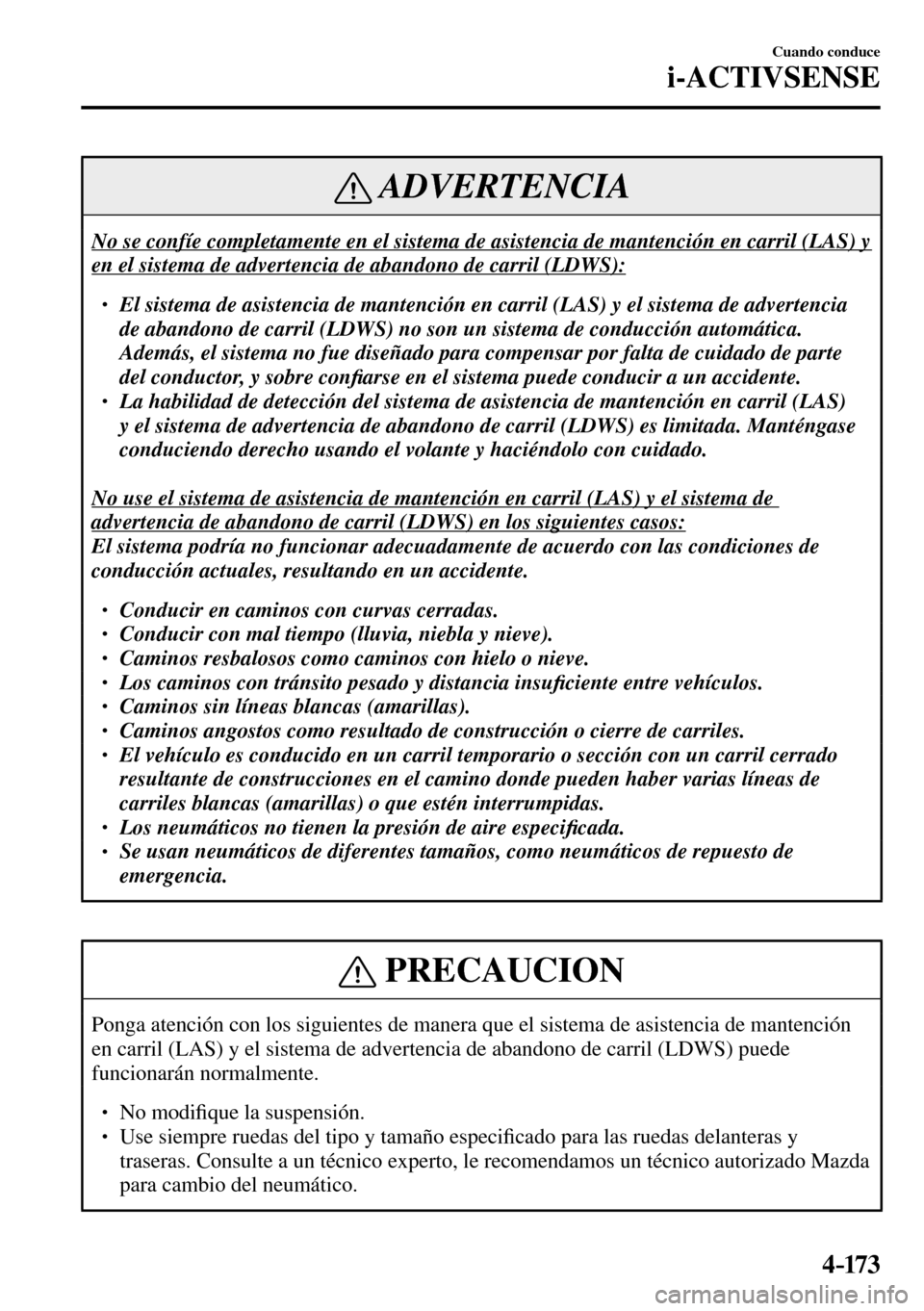

ADVERTENCIA
No se confíe completamente en el sistema de asistencia de mantención en carril (LAS) y
en el sistema de advertencia de abandono de carril (LDWS):
El sistema de asistencia de mantención en carril (LAS) y el sistema de advertencia
de abandono de carril (LDWS) no son un sistema de conducción automática.
Además, el sistema no fue diseñado para compensar por falta de cuidado de parte
del conductor, y sobre con ¿ arse en el sistema puede conducir a un accidente.
La habilidad de detección del sistema de asistencia de mantención en carril (LAS)
y el sistema de advertencia de abandono de carril (LDWS) es limitada. Manténgase
conduciendo derecho usando el volante y haciéndolo con cuidado.
No use el sistema de asistencia de mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS) en los siguientes casos:
El sistema podría no funcionar adecuadamente de acuerdo con las condiciones de
conducción actuales, resultando en un accidente.
Conducir en caminos con curvas cerradas.
Conducir con mal tiempo (lluvia, niebla y nieve).
Caminos resbalosos como caminos con hielo o nieve.
Los caminos con tránsito pesado y distancia insu ¿ ciente entre vehículos.
Caminos sin líneas blancas (amarillas).
Caminos angostos como resultado de construcción o cierre de carriles.
El vehículo es conducido en un carril temporario o sección con un carril cerrado
resultante de construcciones en el camino donde pueden haber varias líneas de
carriles blancas (amarillas) o que estén interrumpidas.
Los neumáticos no tienen la presión de aire especi ¿ cada.
Se usan neumáticos de diferentes tamaños, como neumáticos de repuesto de
emergencia.
PRECAUCION
Ponga atención con los siguientes de manera que el sistema de asistencia de mantención
en carril (LAS) y el sistema de advertencia de abandono de carril (LDWS) puede
funcionarán normalmente.
No modi ¿ que la suspensión.
Use siempre ruedas del tipo y tamaño especi ¿ cado para las ruedas delanteras y
traseras. Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda
para cambio del neumático.
Page 332 of 807
4–174
Cuando conduce
i-ACTIVSENSE

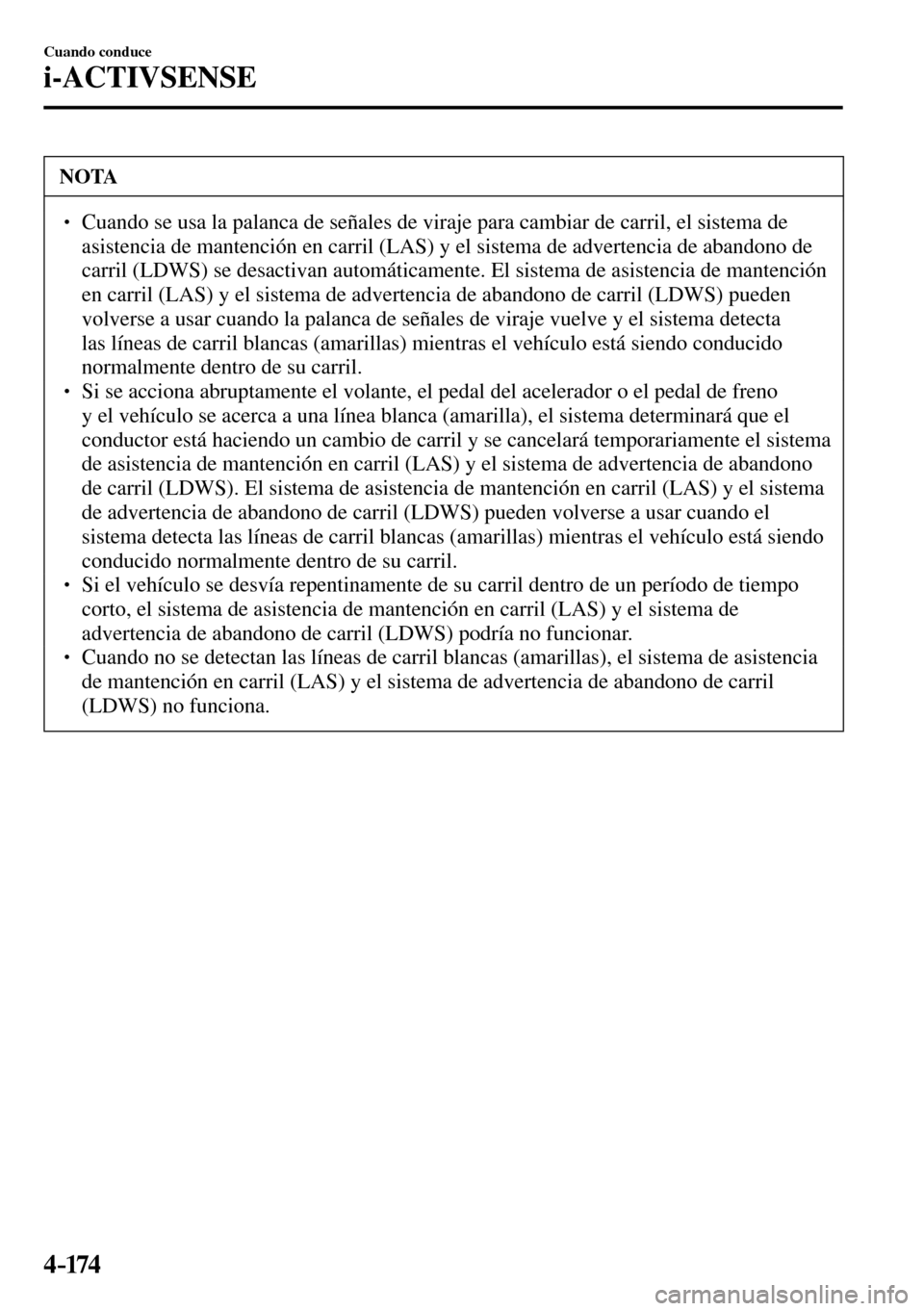

NOTA
Cuando se usa la palanca de señales de viraje para cambiar de carril, el sistema de
asistencia de mantención en carril (LAS) y el sistema de advertencia de abandono de
carril (LDWS) se desactivan automáticamente. El sistema de asistencia de mantención
en carril (LAS) y el sistema de advertencia de abandono de carril (LDWS) pueden
volverse a usar cuando la palanca de señales de viraje vuelve y el sistema detecta
las líneas de carril blancas (amarillas) mientras el vehículo está siendo conducido
normalmente dentro de su carril.
Si se acciona abruptamente el volante, el pedal del acelerador o el pedal de freno
y el vehículo se acerca a una línea blanca (amarilla), el sistema determinará que el
conductor está haciendo un cambio de carril y se cancelará temporariamente el sistema
de asistencia de mantención en carril (LAS) y el sistema de advertencia de abandono
de carril (LDWS). El sistema de asistencia de mantención en carril (LAS) y el sistema
de advertencia de abandono de carril (LDWS) pueden volverse a usar cuando el
sistema detecta las líneas de carril blancas (amarillas) mientras el vehículo está siendo
conducido normalmente dentro de su carril.
Si el vehículo se desvía repentinamente de su carril dentro de un período de tiempo
corto, el sistema de asistencia de mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS) podría no funcionar.
Cuando no se detectan las líneas de carril blancas (amarillas), el sistema de asistencia
de mantención en carril (LAS) y el sistema de advertencia de abandono de carril
(LDWS) no funciona.
Page 333 of 807
4–175
Cuando conduce
i-ACTIVSENSE

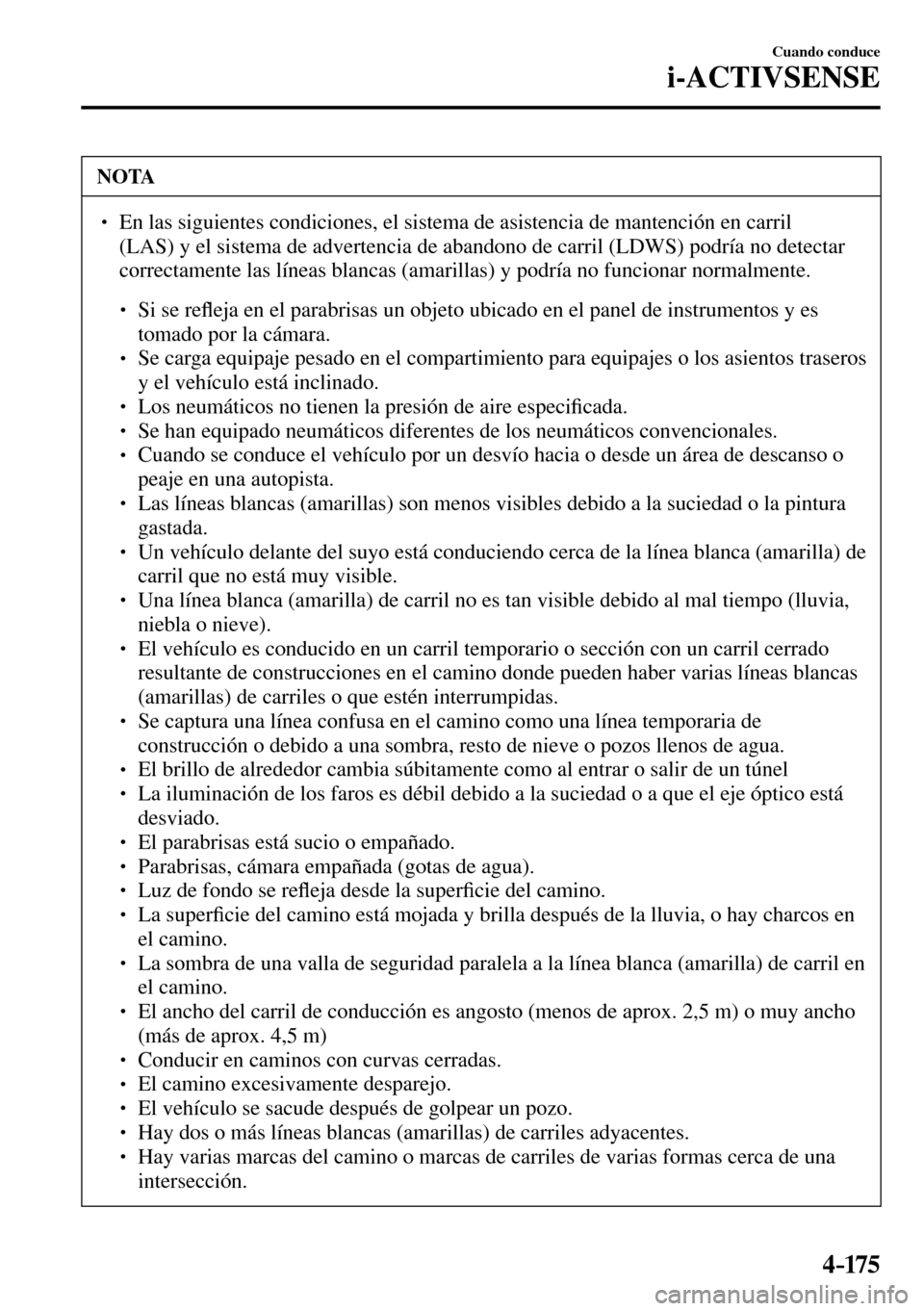

NOTA
En las siguientes condiciones, el sistema de asistencia de mantención en carril
(LAS) y el sistema de advertencia de abandono de carril (LDWS) podría no detectar
correctamente las líneas blancas (amarillas) y podría no funcionar normalmente.
Si se re À eja en el parabrisas un objeto ubicado en el panel de instrumentos y es
tomado por la cámara.
Se carga equipaje pesado en el compartimiento para equipajes o los asientos traseros
y el vehículo está inclinado.
Los neumáticos no tienen la presión de aire especi ¿ cada.
Se han equipado neumáticos diferentes de los neumáticos convencionales.
Cuando se conduce el vehículo por un desvío hacia o desde un área de descanso o
peaje en una autopista.
Las líneas blancas (amarillas) son menos visibles debido a la suciedad o la pintura
gastada.
Un vehículo delante del suyo está conduciendo cerca de la línea blanca (amarilla) de
carril que no está muy visible.
Una línea blanca (amarilla) de carril no es tan visible debido al mal tiempo (lluvia,
niebla o nieve).
El vehículo es conducido en un carril temporario o sección con un carril cerrado
resultante de construcciones en el camino donde pueden haber varias líneas blancas
(amarillas) de carriles o que estén interrumpidas.
Se captura una línea confusa en el camino como una línea temporaria de
construcción o debido a una sombra, resto de nieve o pozos llenos de agua.
El brillo de alrededor cambia súbitamente como al entrar o salir de un túnel
La iluminación de los faros es débil debido a la suciedad o a que el eje óptico está
desviado.
El parabrisas está sucio o empañado.
Parabrisas, cámara empañada (gotas de agua).
Luz de fondo se re À eja desde la super ¿ cie del camino.
La super ¿ cie del camino está mojada y brilla después de la lluvia, o hay charcos en
el camino.
La sombra de una valla de seguridad paralela a la línea blanca (amarilla) de carril en
el camino.
El ancho del carril de conducción es angosto (menos de aprox. 2,5 m) o muy ancho
(más de aprox. 4,5 m)
Conducir en caminos con curvas cerradas.
El camino excesivamente desparejo.
El vehículo se sacude después de golpear un pozo.
Hay dos o más líneas blancas (amarillas) de carriles adyacentes.
Hay varias marcas del camino o marcas de carriles de varias formas cerca de una
intersección.
Page 334 of 807

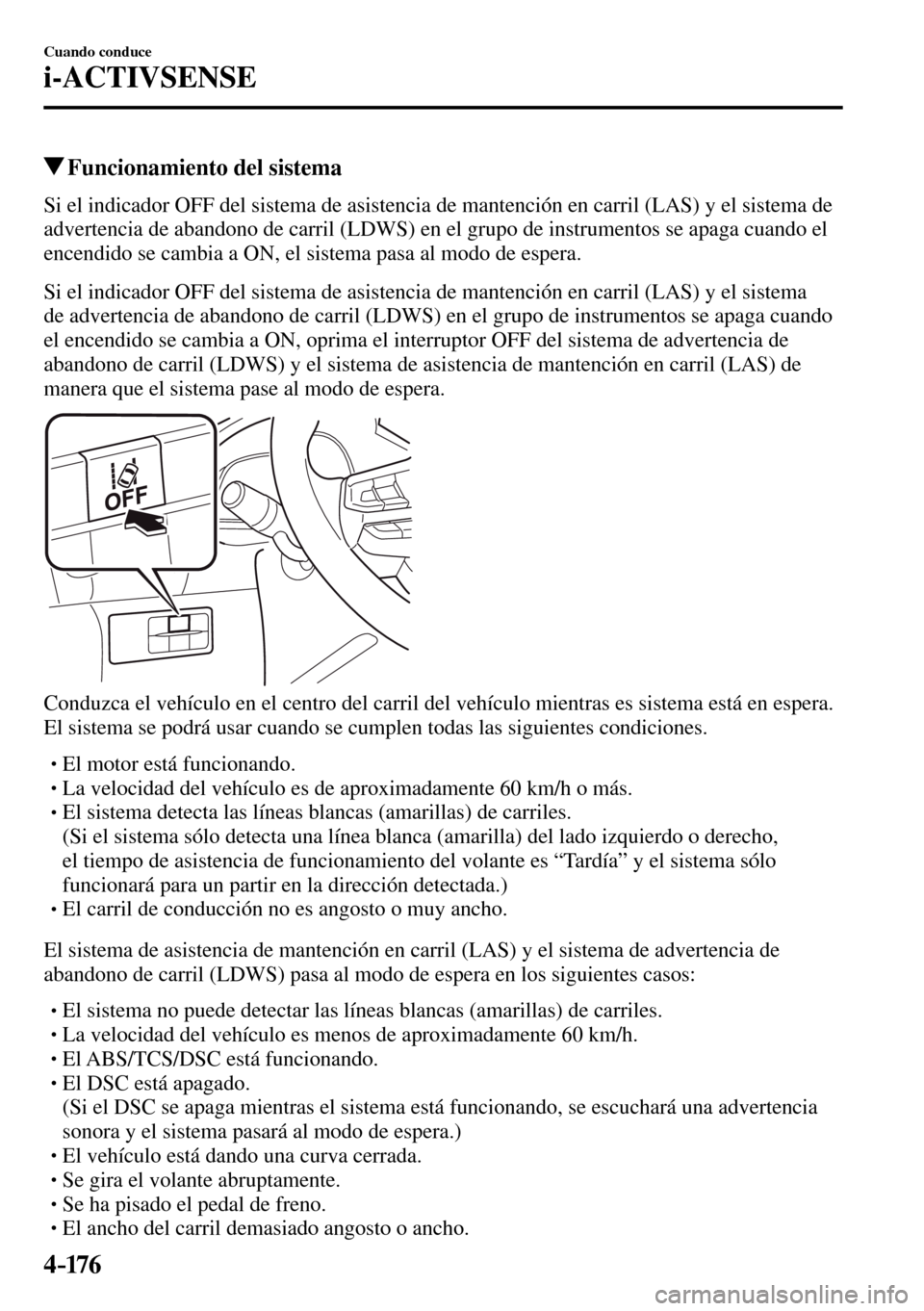

4–176
Cuando conduce
i-ACTIVSENSE

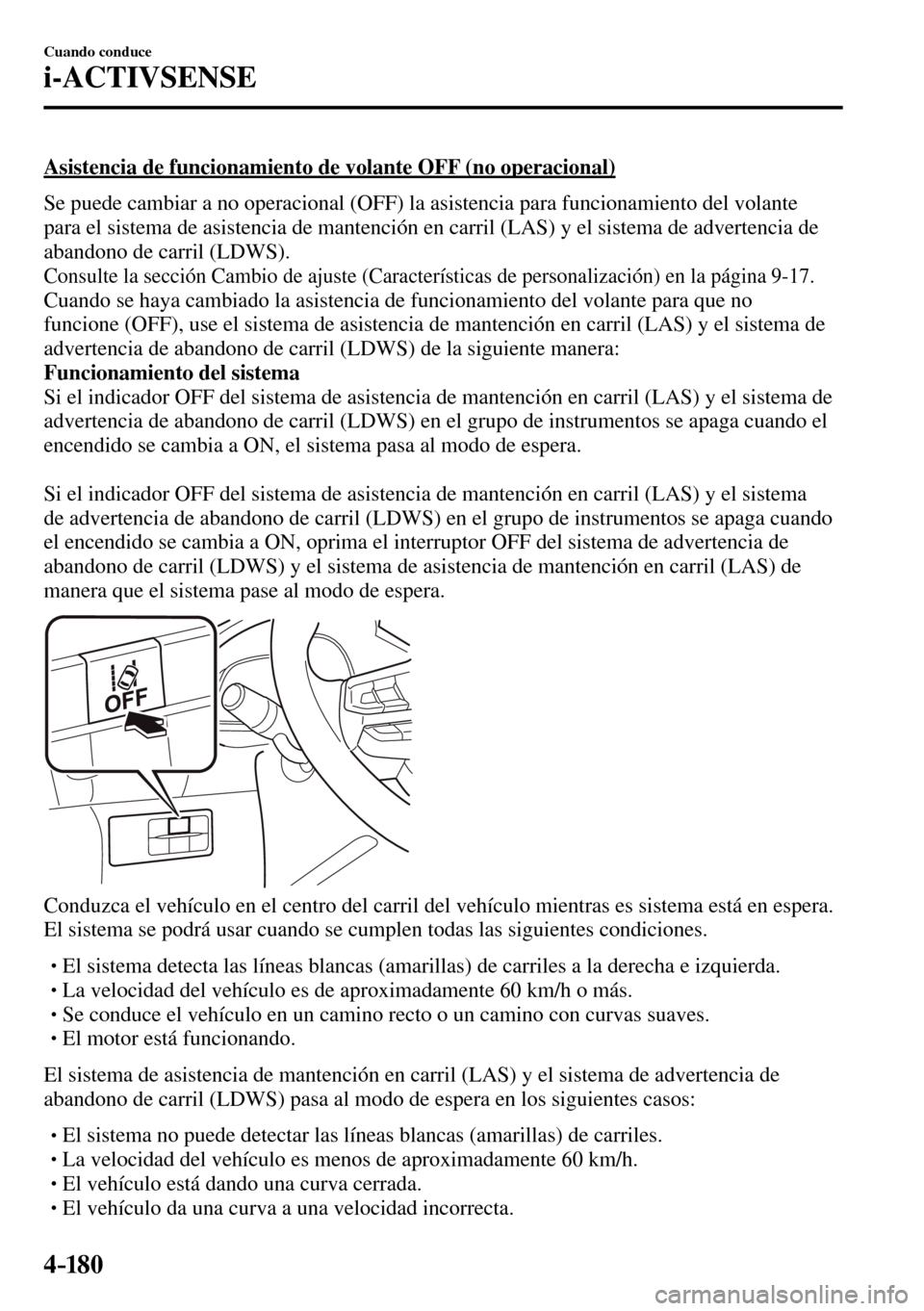

Funcionamiento del sistema
Si el indicador OFF del sistema de asistencia de mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS) en el grupo de instrumentos se apaga cuando el
encendido se cambia a ON, el sistema pasa al modo de espera.
Si el indicador OFF del sistema de asistencia de mantención en carril (LAS) y el sistema
de advertencia de abandono de carril (LDWS) en el grupo de instrumentos se apaga cuando
el encendido se cambia a ON, oprima el interruptor OFF del sistema de advertencia de
abandono de carril (LDWS) y el sistema de asistencia de mantención en carril (LAS) de
manera que el sistema pase al modo de espera.
Conduzca el vehículo en el centro del carril del vehículo mientras es sistema está en espera.
El sistema se podrá usar cuando se cumplen todas las siguientes condiciones.
El motor está funcionando.
La velocidad del vehículo es de aproximadamente 60 km/h o más.
El sistema detecta las líneas blancas (amarillas) de carriles.
(Si el sistema sólo detecta una línea blanca (amarilla) del lado izquierdo o derecho,
el tiempo de asistencia de funcionamiento del volante es “Tardía” y el sistema sólo
funcionará para un partir en la dirección detectada.)
El carril de conducción no es angosto o muy ancho.
El sistema de asistencia de mantención en carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS) pasa al modo de espera en los siguientes casos:
El sistema no puede detectar las líneas blancas (amarillas) de carriles.
La velocidad del vehículo es menos de aproximadamente 60 km/h.
El ABS/TCS/DSC está funcionando.
El DSC está apagado.
(Si el DSC se apaga mientras el sistema está funcionando, se escuchará una advertencia
sonora y el sistema pasará al modo de espera.)
El vehículo está dando una curva cerrada.
Se gira el volante abruptamente.
Se ha pisado el pedal de freno.
El ancho del carril demasiado angosto o ancho.
Page 335 of 807
4–17 7
Cuando conduce
i-ACTIVSENSE

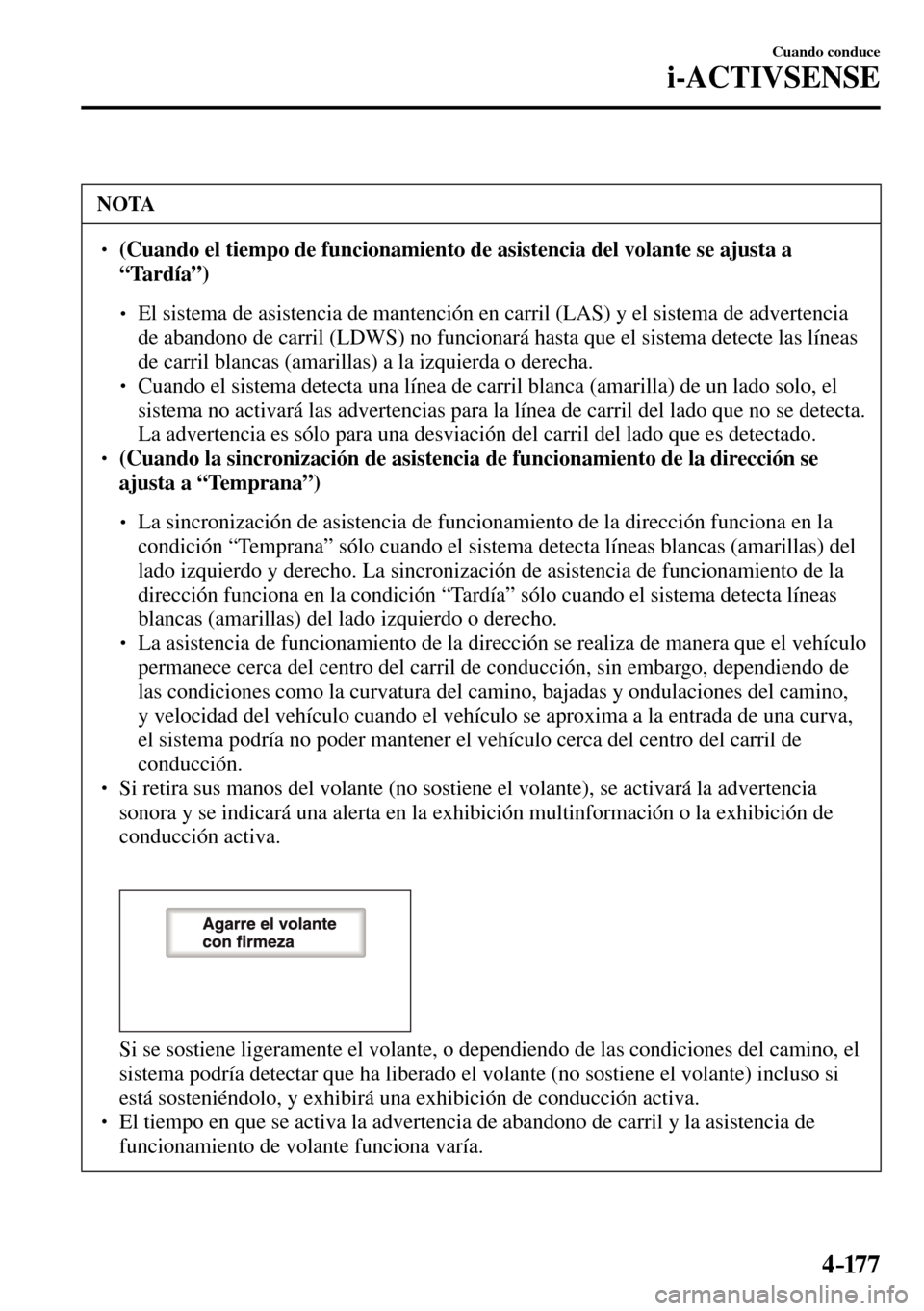

NOTA
(Cuando el tiempo de funcionamiento de asistencia del volante se ajusta a
“Tardía”)
El sistema de asistencia de mantención en carril (LAS) y el sistema de advertencia
de abandono de carril (LDWS) no funcionará hasta que el sistema detecte las líneas
de carril blancas (amarillas) a la izquierda o derecha.
Cuando el sistema detecta una línea de carril blanca (amarilla) de un lado solo, el
sistema no activará las advertencias para la línea de carril del lado que no se detecta.
La advertencia es sólo para una desviación del carril del lado que es detectado.
(Cuando la sincronización de asistencia de funcionamiento de la dirección se
ajusta a “Temprana”)
La sincronización de asistencia de funcionamiento de la dirección funciona en la
condición “Temprana” sólo cuando el sistema detecta líneas blancas (amarillas) del
lado izquierdo y derecho. La sincronización de asistencia de funcionamiento de la
dirección funciona en la condición “Tardía” sólo cuando el sistema detecta líneas
blancas (amarillas) del lado izquierdo o derecho.
La asistencia de funcionamiento de la dirección se realiza de manera que el vehículo
permanece cerca del centro del carril de conducción, sin embargo, dependiendo de
las condiciones como la curvatura del camino, bajadas y ondulaciones del camino,
y velocidad del vehículo cuando el vehículo se aproxima a la entrada de una curva,
el sistema podría no poder mantener el vehículo cerca del centro del carril de
conducción.
Si retira sus manos del volante (no sostiene el volante), se activará la advertencia
sonora y se indicará una alerta en la exhibición multinformación o la exhibición de
conducción activa.
Si se sostiene ligeramente el volante, o dependiendo de las condiciones del camino, el
sistema podría detectar que ha liberado el volante (no sostiene el volante) incluso si
está sosteniéndolo, y exhibirá una exhibición de conducción activa.
El tiempo en que se activa la advertencia de abandono de carril y la asistencia de
funcionamiento de volante funciona varía.
Page 336 of 807
4–17 8
Cuando conduce
i-ACTIVSENSE
NOTA
Se pueden cambiar los siguientes ajustes para el sistema de asistencia de mantención
en carril (LAS) y el sistema de advertencia de abandono de carril (LDWS). Consulte la
sección Características de personalización en la página 9-17.
Asistencia de funcionamiento de volante funcionando/no funcionando
Sensibilidad de cancelación (probabilidad de la asistencia de dirección)
Exhibición de línea de carril de vehículo
Cuando el sistema de asistencia de mantención en carril (LAS) y el sistema de advertencia
de abandono de carril (LDWS) pasa del modo de espera al modo de uso, las líneas de carril
del vehículo se exhiben en la exhibición multinformación o la exhibición de conducción
activa.
Condición del sistema Indicación en la exhibición
Exhibición de multinformación Exhibición de conducción activa
En espera
Estado de funcionamiento
Cancelación automática
En los siguientes casos, el sistema de asistencia de mantención en carril (LAS) y el sistema
de advertencia de abandono de carril (LDWS) se cancela automáticamente y las líneas de
carril del vehículo (en espera) se exhiben en la exhibición multinformación o la exhibición
de conducción activa. Además, cuando el sistema de asistencia de mantención en carril
(LAS) y el sistema de advertencia de abandono de carril (LDWS) pasa al modo de uso, el
sistema se activa automáticamente y las líneas de carril del vehículo (en uso) se exhiben en
la exhibición multinformación o la exhibición de conducción activa.
La temperatura interior de la cámara es alta o baja.
El parabrisas alrededor de la cámara está empañado.
El parabrisas alrededor de la cámara está bloqueado por una obstrucción, provocándole
baja visibilidad.
Page 337 of 807
4–17 9
Cuando conduce
i-ACTIVSENSE

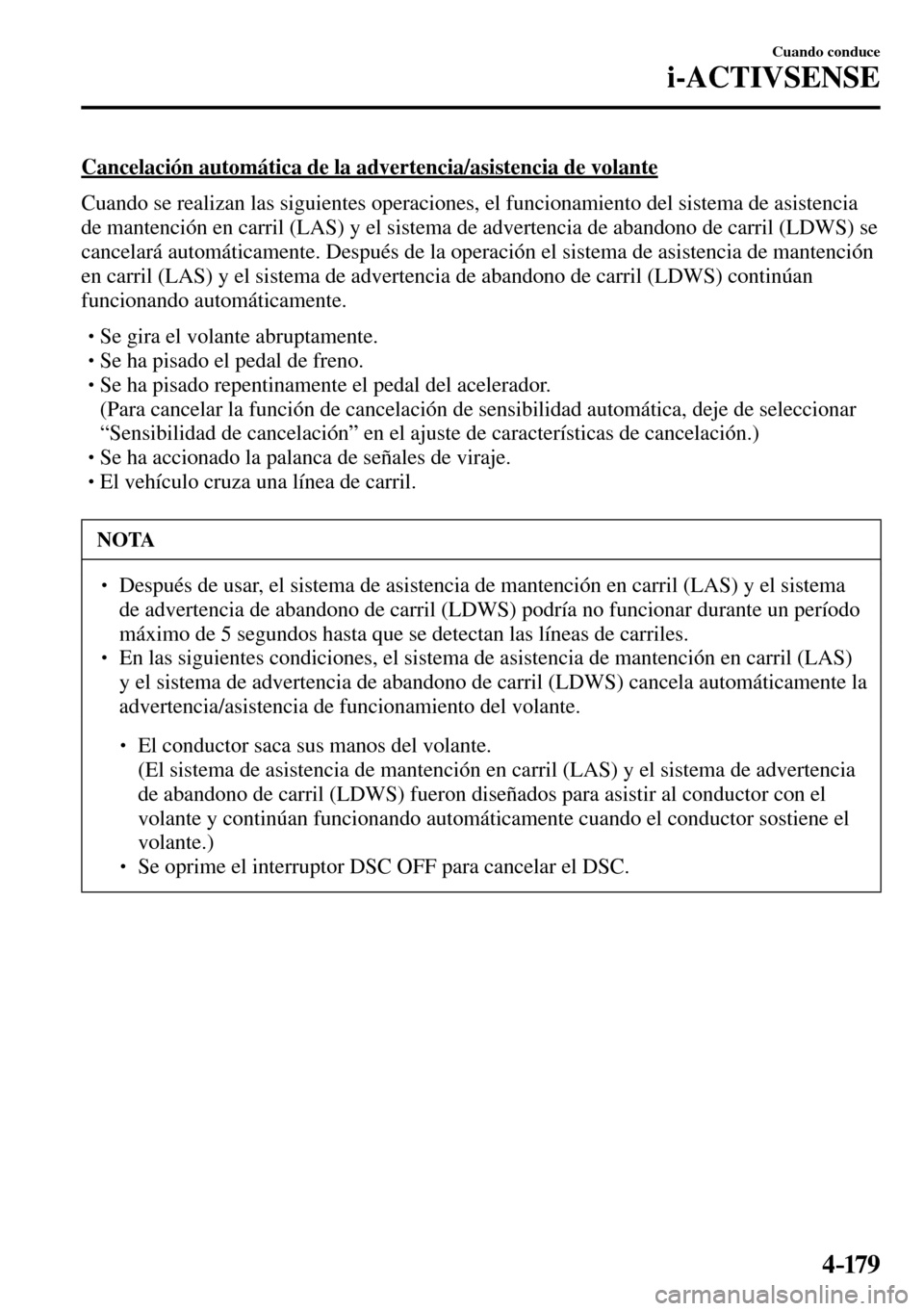

Cancelación automática de la advertencia/asistencia de volante
Cuando se realizan las siguientes operaciones, el funcionamiento del sistema de asistencia
de mantención en carril (LAS) y el sistema de advertencia de abandono de carril (LDWS) se
cancelará automáticamente. Después de la operación el sistema de asistencia de mantención
en carril (LAS) y el sistema de advertencia de abandono de carril (LDWS) continúan
funcionando automáticamente.
Se gira el volante abruptamente.
Se ha pisado el pedal de freno.
Se ha pisado repentinamente el pedal del acelerador.
(Para cancelar la función de cancelación de sensibilidad automática, deje de seleccionar
“Sensibilidad de cancelación” en el ajuste de características de cancelación.)
Se ha accionado la palanca de señales de viraje.
El vehículo cruza una línea de carril.
NOTA
Después de usar, el sistema de asistencia de mantención en carril (LAS) y el sistema
de advertencia de abandono de carril (LDWS) podría no funcionar durante un período
máximo de 5 segundos hasta que se detectan las líneas de carriles.
En las siguientes condiciones, el sistema de asistencia de mantención en carril (LAS)
y el sistema de advertencia de abandono de carril (LDWS) cancela automáticamente la
advertencia/asistencia de funcionamiento del volante.
El conductor saca sus manos del volante.
(El sistema de asistencia de mantención en carril (LAS) y el sistema de advertencia
de abandono de carril (LDWS) fueron diseñados para asistir al conductor con el
volante y continúan funcionando automáticamente cuando el conductor sostiene el
volante.)
Se oprime el interruptor DSC OFF para cancelar el DSC.
Page 338 of 807
4–18 0
Cuando conduce
i-ACTIVSENSE
Asistencia de funcionamiento de volante OFF (no operacional)
Se puede cambiar a no operacional (OFF) la asistencia para funcionamiento del volante
para el sistema de asistencia de mantención en carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS).
Consulte la sección Cambio de ajuste (Características de personalización) en la página 9-17 .
Cuando se haya cambiado la asistencia de funcionamiento del volante para que no
funcione (OFF), use el sistema de asistencia de mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS) de la siguiente manera:
Funcionamiento del sistema
Si el indicador OFF del sistema de asistencia de mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS) en el grupo de instrumentos se apaga cuando el
encendido se cambia a ON, el sistema pasa al modo de espera.
Si el indicador OFF del sistema de asistencia de mantención en carril (LAS) y el sistema
de advertencia de abandono de carril (LDWS) en el grupo de instrumentos se apaga cuando
el encendido se cambia a ON, oprima el interruptor OFF del sistema de advertencia de
abandono de carril (LDWS) y el sistema de asistencia de mantención en carril (LAS) de
manera que el sistema pase al modo de espera.
Conduzca el vehículo en el centro del carril del vehículo mientras es sistema está en espera.
El sistema se podrá usar cuando se cumplen todas las siguientes condiciones.
El sistema detecta las líneas blancas (amarillas) de carriles a la derecha e izquierda.
La velocidad del vehículo es de aproximadamente 60 km/h o más.
Se conduce el vehículo en un camino recto o un camino con curvas suaves.
El motor está funcionando.
El sistema de asistencia de mantención en carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS) pasa al modo de espera en los siguientes casos:
El sistema no puede detectar las líneas blancas (amarillas) de carriles.
La velocidad del vehículo es menos de aproximadamente 60 km/h.
El vehículo está dando una curva cerrada.
El vehículo da una curva a una velocidad incorrecta.
Page 339 of 807
4–181
Cuando conduce
i-ACTIVSENSE
NOTA
El sistema de asistencia de mantención en carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS) permanece en espera hasta que detecta las líneas blancas
(amarillas) del lado izquierdo o derecho o de ambos lados.
Cuando el sistema detecta una línea de carril blanca (amarilla) de un lado solo, el
sistema no activará las advertencias para la línea de carril del lado que no se detecta.
La distancia y la sensibilidad de la advertencia (probabilidad de una advertencia)
que el sistema usa para determinar la posibilidad de un abandono de carril se puede
cambiar.
Consulte la sección Cambio de ajuste (Características de personalización) en la página
9-17 .
Exhibición de línea de carril de vehículo
Cuando el sistema de asistencia de mantención en carril (LAS) y el sistema de advertencia
de abandono de carril (LDWS) funciona en el modo de espera, las líneas de carril de
vehículo se exhibe la exhibición de conducción activa. El sistema cambia a la exhibición
de estado operacional cuando el sistema detecta una línea blanca (amarilla) a la izquierda o
derecha.
Condición del sistema Indicación en la exhibición
En espera
Estado de funcionamiento
Cancelación automática
Bajo las siguientes condiciones, el sistema de asistencia de mantención en carril (LAS) y
el sistema de advertencia de abandono de carril (LDWS) se cancelará automáticamente.
Cuando está en condiciones de funcionar el sistema de asistencia de mantención en carril
(LAS) y el sistema de advertencia de abandono de carril (LDWS) lo hará automáticamente.
La temperatura interior de la cámara es alta o baja.
El parabrisas alrededor de la cámara está empañado.
El parabrisas alrededor de la cámara está bloqueado por una obstrucción, provocándole
baja visibilidad.
Page 340 of 807

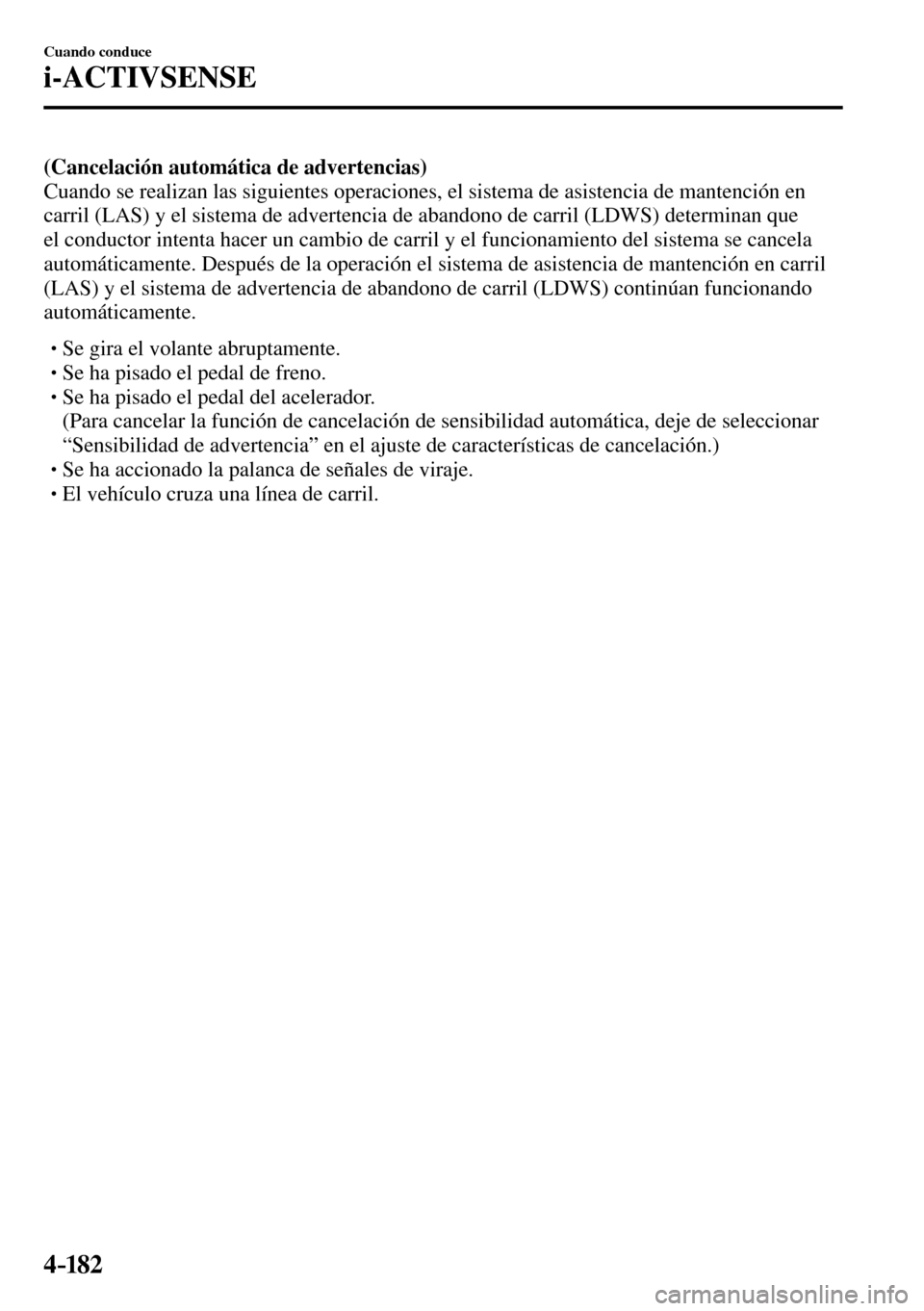

4–182
Cuando conduce
i-ACTIVSENSE
(Cancelación automática de advertencias)
Cuando se realizan las siguientes operaciones, el sistema de asistencia de mantención en
carril (LAS) y el sistema de advertencia de abandono de carril (LDWS) determinan que
el conductor intenta hacer un cambio de carril y el funcionamiento del sistema se cancela
automáticamente. Después de la operación el sistema de asistencia de mantención en carril
(LAS) y el sistema de advertencia de abandono de carril (LDWS) continúan funcionando
automáticamente.
Se gira el volante abruptamente.
Se ha pisado el pedal de freno.
Se ha pisado el pedal del acelerador.
(Para cancelar la función de cancelación de sensibilidad automática, deje de seleccionar
“Sensibilidad de advertencia” en el ajuste de características de cancelación.)
Se ha accionado la palanca de señales de viraje.
El vehículo cruza una línea de carril.
