MAZDA MODEL 3 HATCHBACK 2016 Priročnik za lastnika (in Slovenian)

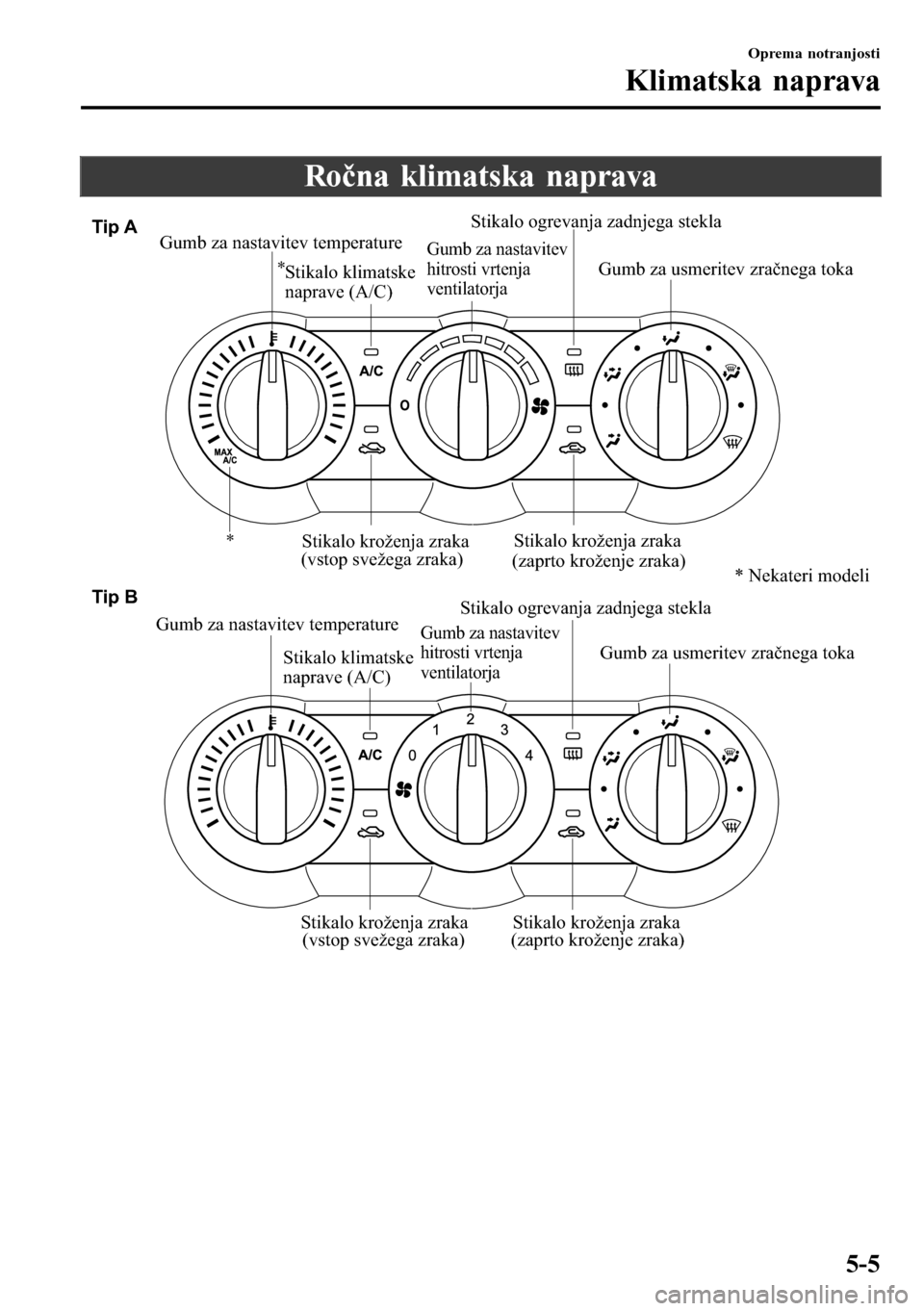

Ročna klimatska naprava
Stikalo ogrevanja zadnjega stekla
Gumb za nastavitev temperature
Gumb za nastavitev
hitrosti vrtenja
ventilatorjaGumb za usmeritev zračnega tokaStikalo klimatske
naprave (A/C)
Stikalo kroženja zraka
(zaprto kroženje zraka)Stikalo kroženja zraka
(vstop svežega zraka)
* Nekateri modeli
Stikalo ogrevanja zadnjega stekla
Gumb za nastavitev temperature
Gumb za usmeritev zračnega toka
Stikalo kroženja zraka
(zaprto kroženje zraka)Stikalo kroženja zraka
(vstop svežega zraka)
Tip A
Tip B
Stikalo klimatske
naprave (A/C)
Gumb za nastavitev
hitrosti vrtenja
ventilatorja
Oprema notranjosti
Klimatska naprava
5-5

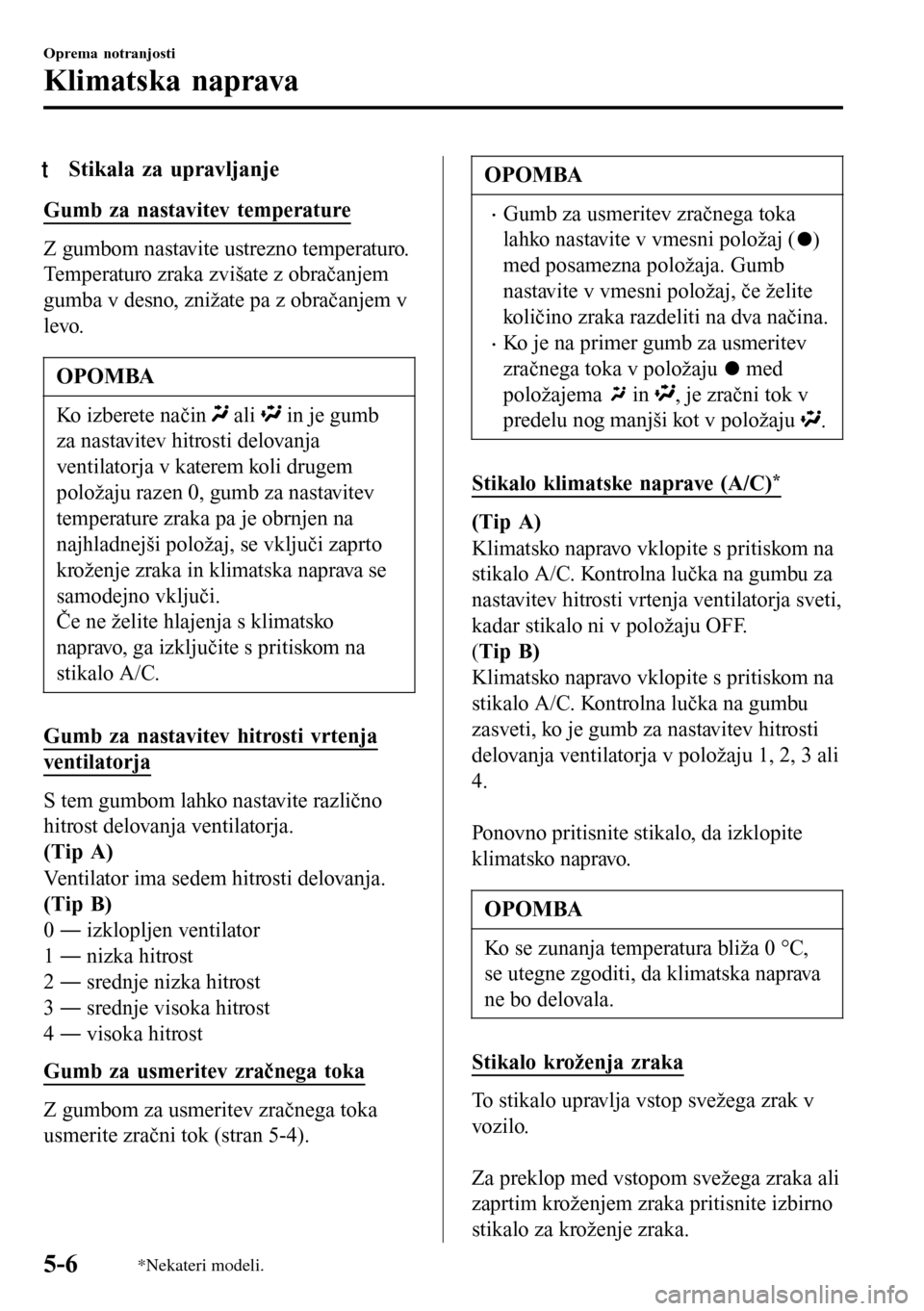

tStikala za upravljanje
Gumb za nastavitev temperature
Z gumbom nastavite ustrezno temperaturo.
Temperaturo zraka zvišate z obračanjem
gumba v desno, znižate pa z obračanjem v
levo.
OPOMBA
Ko izberete način ali in je gumb
za nastavitev hitrosti delovanja
ventilatorja v katerem koli drugem
položaju razen 0, gumb za nastavitev
temperature zraka pa je obrnjen na
najhladnejši položaj, se vključi zaprto
kroženje zraka in klimatska naprava se
samodejno vključi.
Če ne želite hlajenja s klimatsko
napravo, ga izključite s pritiskom na
stikalo A/C.
Gumb za nastavitev hitrosti vrtenja
ventilatorja
S tem gumbom lahko nastavite različno
hitrost delovanja ventilatorja.
(Tip A)
Ventilator ima sedem hitrosti delovanja.
(Tip B)
0 Š izklopljen ventilator
1 Š nizka hitrost
2 Š srednje nizka hitrost
3 Š srednje visoka hitrost
4 Š visoka hitrost
Gumb za usmeritev zračnega toka
Z gumbom za usmeritev zračnega toka
usmerite zračni tok (stran 5-4).
OPOMBA
•Gumb za usmeritev zračnega toka
lahko nastavite v vmesni položaj (
)
med posamezna položaja. Gumb
nastavite v vmesni položaj, če želite
količino zraka razdeliti na dva načina.
•Ko je na primer gumb za usmeritev
zračnega toka v položaju
med
položajema
in , je zračni tok v
predelu nog manjši kot v položaju
.
Stikalo klimatske naprave (A/C)*
(Tip A)
Klimatsko napravo vklopite s pritiskom na
stikalo A/C. Kontrolna lučka na gumbu za
nastavitev hitrosti vrtenja ventilatorja sveti,
kadar stikalo ni v položaju OFF.
(Tip B)
Klimatsko napravo vklopite s pritiskom na
stikalo A/C. Kontrolna lučka na gumbu
zasveti, ko je gumb za nastavitev hitrosti
delovanja ventilatorja v položaju 1, 2, 3 ali
4.

Ponovno pritisnite stikalo, da izklopite
klimatsko napravo.
OPOMBA
Ko se zunanja temperatura bliža 0 °C,
se utegne zgoditi, da klimatska naprava
ne bo delovala.
Stikalo kroženja zraka
To stikalo upravlja vstop svežega zrak v
vozilo.

Za preklop med vstopom svežega zraka ali
zaprtim kroženjem zraka pritisnite izbirno
stikalo za kroženje zraka.
Oprema notranjosti
Klimatska naprava
5-6*Nekateri modeli.

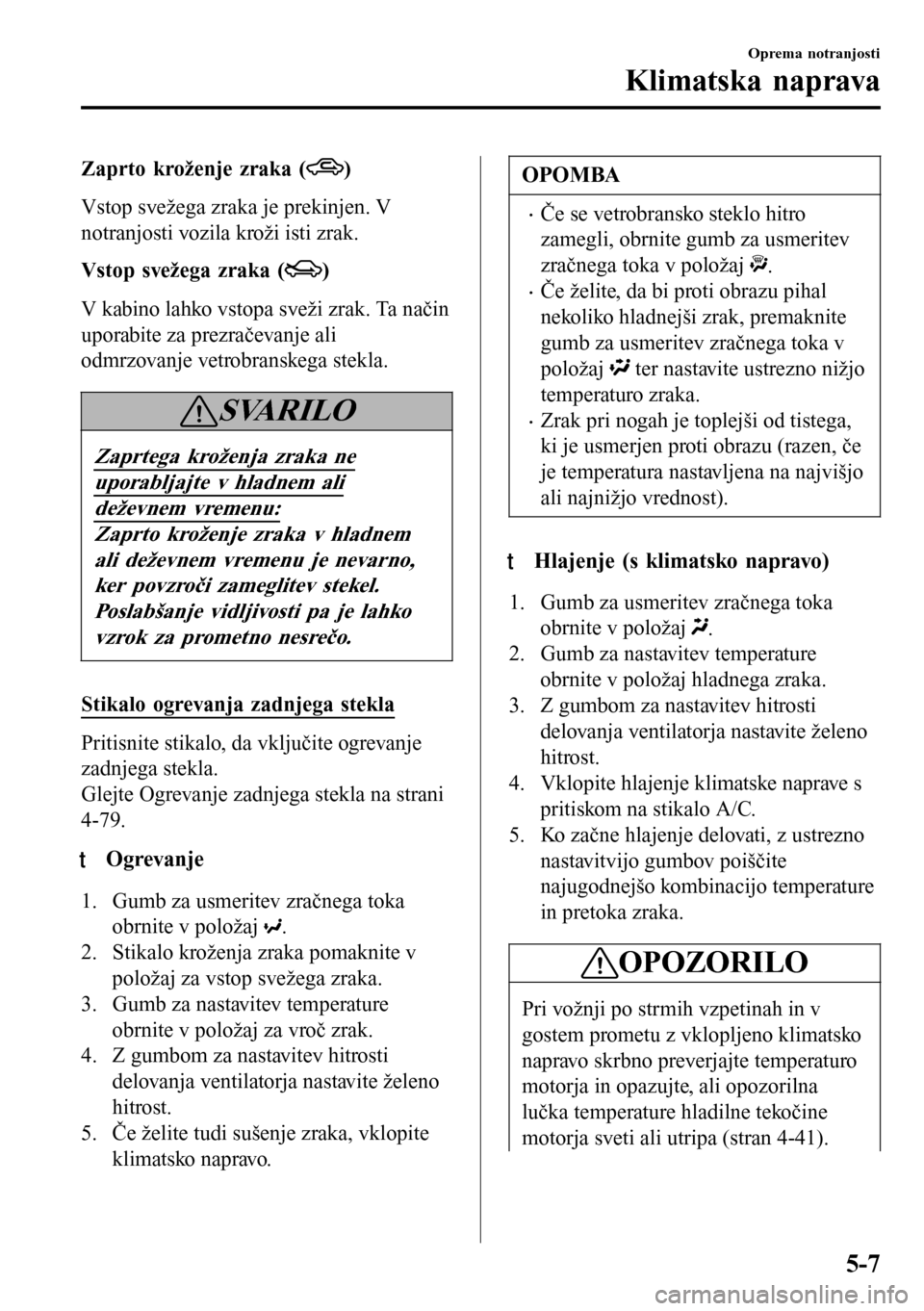

Zaprto kroženje zraka ()
Vstop svežega zraka je prekinjen. V
notranjosti vozila kroži isti zrak.
Vstop svežega zraka (
)
V kabino lahko vstopa sveži zrak. Ta način
uporabite za prezračevanje ali
odmrzovanje vetrobranskega stekla.
SVARILO
Zaprtega kroženja zraka ne
uporabljajte v hladnem ali
deževnem vremenu:
Zaprto kroženje zraka v hladnem
ali deževnem vremenu je nevarno,
ker povzroči zameglitev stekel.
Poslabšanje vidljivosti pa je lahko
vzrok za prometno nesrečo.
Stikalo ogrevanja zadnjega stekla
Pritisnite stikalo, da vključite ogrevanje
zadnjega stekla.
Glejte Ogrevanje zadnjega stekla na strani
4-79.
tOgrevanje
1. Gumb za usmeritev zračnega toka
obrnite v položaj
.
2. Stikalo kroženja zraka pomaknite v
položaj za vstop svežega zraka.
3. Gumb za nastavitev temperature
obrnite v položaj za vroč zrak.
4. Z gumbom za nastavitev hitrosti
delovanja ventilatorja nastavite želeno
hitrost.
5. Če želite tudi sušenje zraka, vklopite
klimatsko napravo.
OPOMBA
•Če se vetrobransko steklo hitro
zamegli, obrnite gumb za usmeritev
zračnega toka v položaj
.
•Če želite, da bi proti obrazu pihal
nekoliko hladnejši zrak, premaknite
gumb za usmeritev zračnega toka v
položaj
ter nastavite ustrezno nižjo
temperaturo zraka.
•Zrak pri nogah je toplejši od tistega,
ki je usmerjen proti obrazu (razen, če
je temperatura nastavljena na najvišjo
ali najnižjo vrednost).
tHlajenje (s klimatsko napravo)
1. Gumb za usmeritev zračnega toka
obrnite v položaj
.
2. Gumb za nastavitev temperature
obrnite v položaj hladnega zraka.
3. Z gumbom za nastavitev hitrosti
delovanja ventilatorja nastavite želeno
hitrost.
4. Vklopite hlajenje klimatske naprave s
pritiskom na stikalo A/C.
5. Ko začne hlajenje delovati, z ustrezno
nastavitvijo gumbov poiščite
najugodnejšo kombinacijo temperature
in pretoka zraka.
OPOZORILO
Pri vožnji po strmih vzpetinah in v
gostem prometu z vklopljeno klimatsko
napravo skrbno preverjajte temperaturo
motorja in opazujte, ali opozorilna
lučka temperature hladilne tekočine
motorja sveti ali utripa (stran 4-41).
Oprema notranjosti
Klimatska naprava
5-7

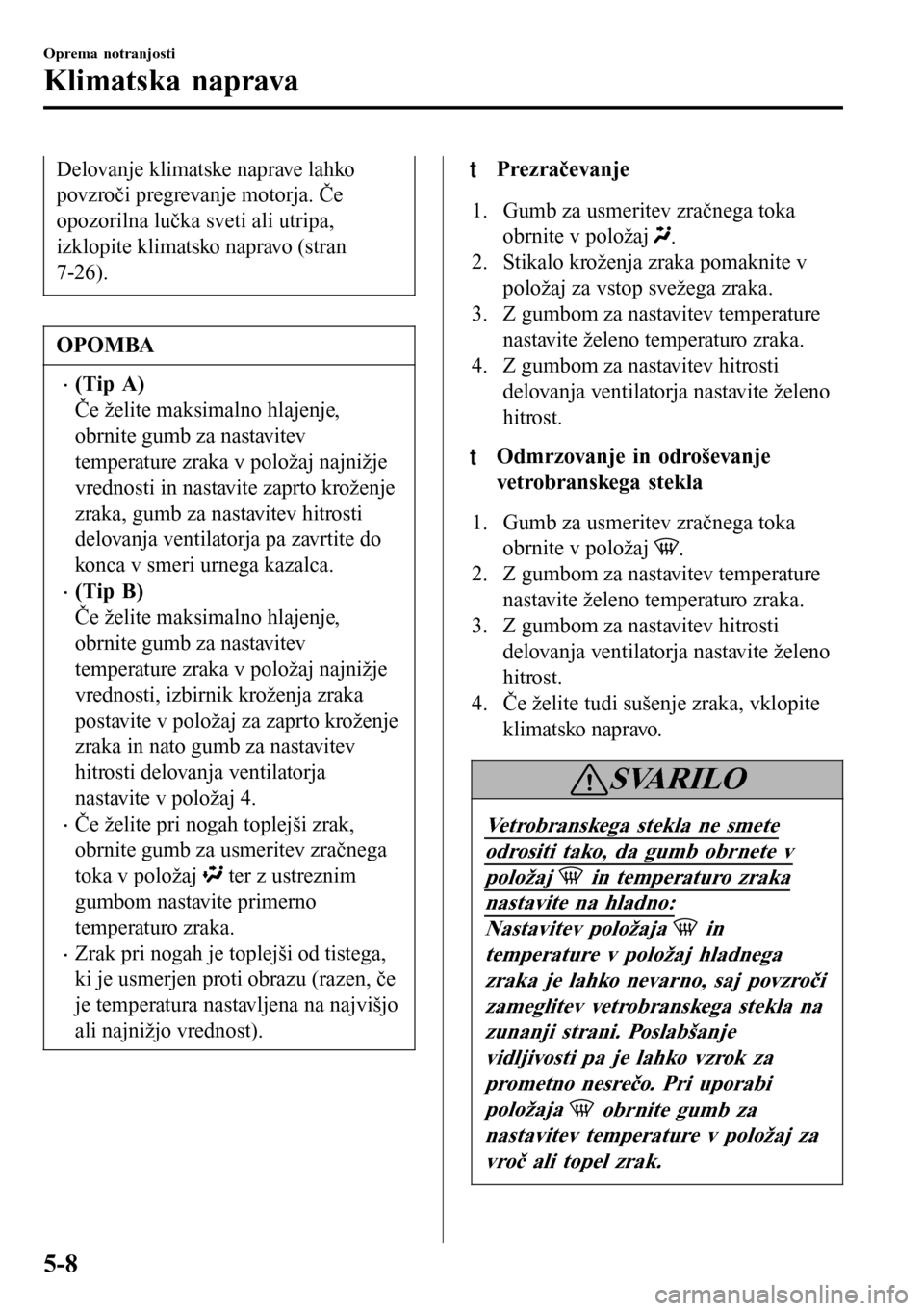

Delovanje klimatske naprave lahko
povzroči pregrevanje motorja. Če
opozorilna lučka sveti ali utripa,
izklopite klimatsko napravo (stran
7-26).
OPOMBA
•(Tip A)
Če želite maksimalno hlajenje,
obrnite gumb za nastavitev
temperature zraka v položaj najnižje
vrednosti in nastavite zaprto kroženje
zraka, gumb za nastavitev hitrosti
delovanja ventilatorja pa zavrtite do
konca v smeri urnega kazalca.
•(Tip B)
Če želite maksimalno hlajenje,
obrnite gumb za nastavitev
temperature zraka v položaj najnižje
vrednosti, izbirnik kroženja zraka
postavite v položaj za zaprto kroženje
zraka in nato gumb za nastavitev
hitrosti delovanja ventilatorja
nastavite v položaj 4.
•Če želite pri nogah toplejši zrak,
obrnite gumb za usmeritev zračnega
toka v položaj
ter z ustreznim
gumbom nastavite primerno
temperaturo zraka.
•Zrak pri nogah je toplejši od tistega,
ki je usmerjen proti obrazu (razen, če
je temperatura nastavljena na najvišjo
ali najnižjo vrednost).
tPrezračevanje
1. Gumb za usmeritev zračnega toka
obrnite v položaj
.
2. Stikalo kroženja zraka pomaknite v
položaj za vstop svežega zraka.
3. Z gumbom za nastavitev temperature
nastavite želeno temperaturo zraka.
4. Z gumbom za nastavitev hitrosti
delovanja ventilatorja nastavite želeno
hitrost.
tOdmrzovanje in odroševanje
vetrobranskega stekla
1. Gumb za usmeritev zračnega toka
obrnite v položaj
.
2. Z gumbom za nastavitev temperature
nastavite želeno temperaturo zraka.
3. Z gumbom za nastavitev hitrosti
delovanja ventilatorja nastavite želeno
hitrost.
4. Če želite tudi sušenje zraka, vklopite
klimatsko napravo.
SVARILO
Vetrobranskega stekla ne smete
odrositi tako, da gumb obrnete v
položaj in temperaturo zraka
nastavite na hladno:
Nastavitev položaja in
temperature v položaj hladnega
zraka je lahko nevarno, saj povzroči
zameglitev vetrobranskega stekla na
zunanji strani. Poslabšanje
vidljivosti pa je lahko vzrok za
prometno nesrečo. Pri uporabi
položaja
obrnite gumb za
nastavitev temperature v položaj za
vroč ali topel zrak.
Oprema notranjosti
Klimatska naprava
5-8

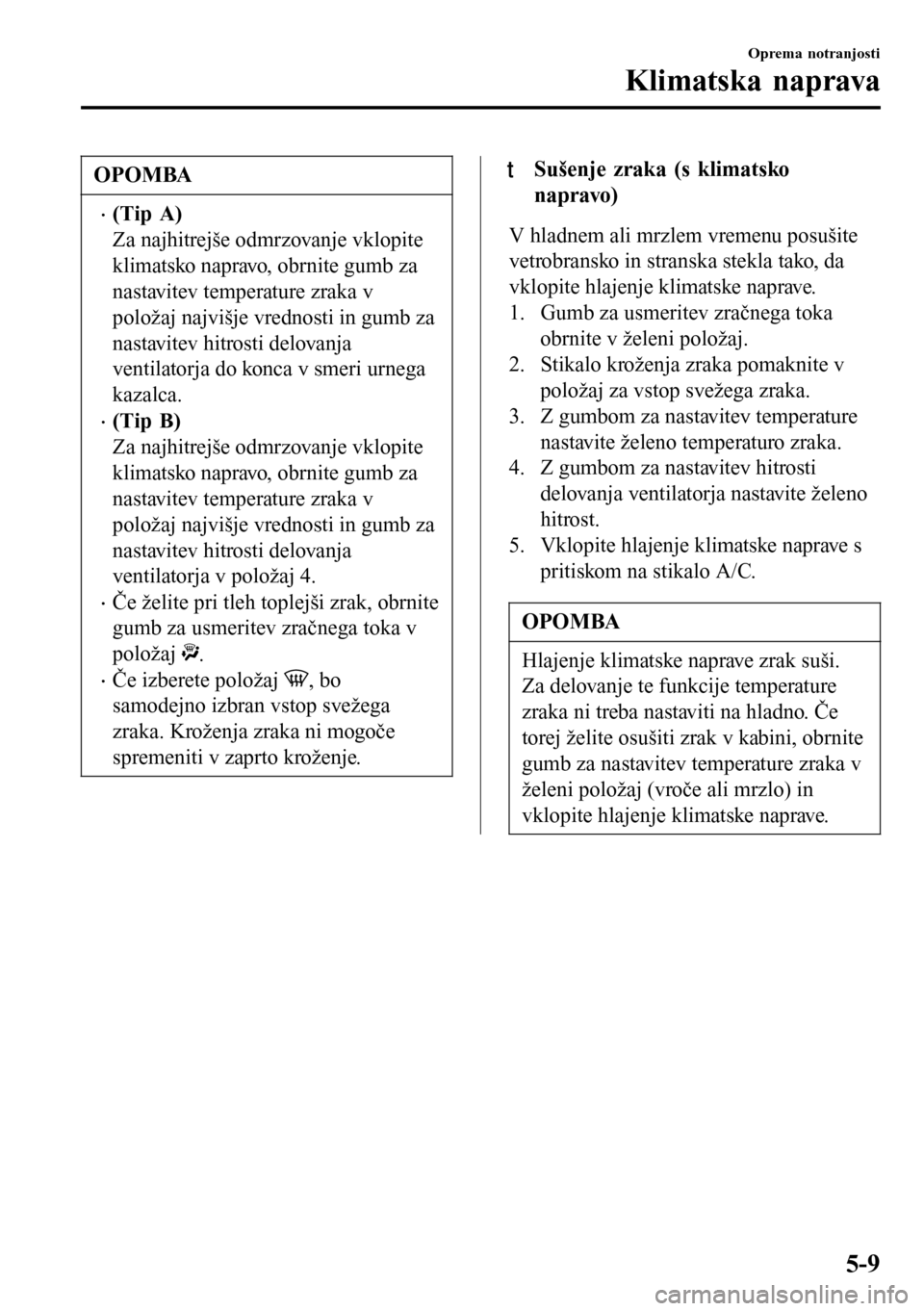

OPOMBA
•(Tip A)
Za najhitrejše odmrzovanje vklopite
klimatsko napravo, obrnite gumb za
nastavitev temperature zraka v
položaj najvišje vrednosti in gumb za
nastavitev hitrosti delovanja
ventilatorja do konca v smeri urnega
kazalca.
•(Tip B)
Za najhitrejše odmrzovanje vklopite
klimatsko napravo, obrnite gumb za
nastavitev temperature zraka v
položaj najvišje vrednosti in gumb za
nastavitev hitrosti delovanja
ventilatorja v položaj 4.
•Če želite pri tleh toplejši zrak, obrnite
gumb za usmeritev zračnega toka v
položaj
.
•Če izberete položaj , bo
samodejno izbran vstop svežega
zraka. Kroženja zraka ni mogoče
spremeniti v zaprto kroženje.
tSušenje zraka (s klimatsko
napravo)
V hladnem ali mrzlem vremenu posušite
vetrobransko in stranska stekla tako, da
vklopite hlajenje klimatske naprave.
1. Gumb za usmeritev zračnega toka
obrnite v želeni položaj.
2. Stikalo kroženja zraka pomaknite v
položaj za vstop svežega zraka.
3. Z gumbom za nastavitev temperature
nastavite želeno temperaturo zraka.
4. Z gumbom za nastavitev hitrosti
delovanja ventilatorja nastavite želeno
hitrost.
5. Vklopite hlajenje klimatske naprave s
pritiskom na stikalo A/C.
OPOMBA
Hlajenje klimatske naprave zrak suši.
Za delovanje te funkcije temperature
zraka ni treba nastaviti na hladno. Če
torej želite osušiti zrak v kabini, obrnite
gumb za nastavitev temperature zraka v
želeni položaj (vroče ali mrzlo) in
vklopite hlajenje klimatske naprave.
Oprema notranjosti
Klimatska naprava
5-9

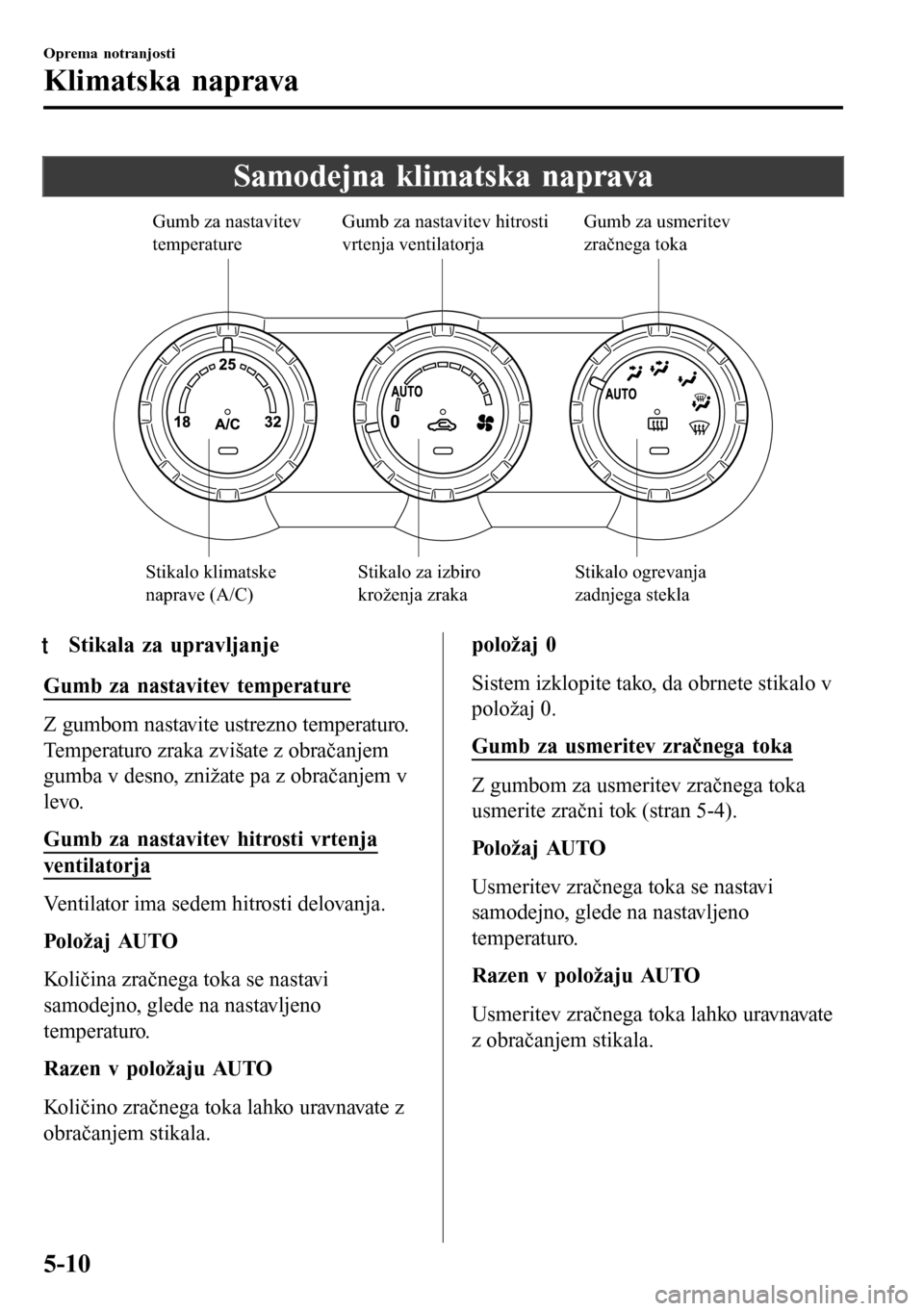

Samodejna klimatska naprava
Stikalo ogrevanja
zadnjega stekla Gumb za nastavitev
temperature
Gumb za nastavitev hitrosti
vrtenja ventilatorjaGumb za usmeritev
zračnega toka
Stikalo klimatske
naprave (A/C)Stikalo za izbiro
kroženja zraka
ttStikala za upravljanje
Gumb za nastavitev temperature
Z gumbom nastavite ustrezno temperaturo.
Temperaturo zraka zvišate z obračanjem
gumba v desno, znižate pa z obračanjem v
levo.
Gumb za nastavitev hitrosti vrtenja
ventilatorja
Ventilator ima sedem hitrosti delovanja.
Pol ožaj AUTO
Količina zračnega toka se nastavi
samodejno, glede na nastavljeno
temperaturo.
Razen v položaju AUTO
Količino zračnega toka lahko uravnavate z
obračanjem stikala.
položaj 0
Sistem izklopite tako, da obrnete stikalo v
položaj 0.
Gumb za usmeritev zračnega toka
Z gumbom za usmeritev zračnega toka
usmerite zračni tok (stran 5-4).
Po l o ž a j AUTO
Usmeritev zračnega toka se nastavi
samodejno, glede na nastavljeno
temperaturo.
Razen v položaju AUTO
Usmeritev zračnega toka lahko uravnavate
z obračanjem stikala.
Oprema notranjosti
Klimatska naprava
5-10

OPOMBA
•Z nastavitvijo usmeritve zračnega
toka v položaj
in nastavitvijo
temperature na srednjo vrednost, je
ogrevan zrak usmerjen k nogam,
nekoliko hladnejši zrak pa piha skozi
osrednja in stranska zračnika.
•Ko je stikalo ventilatorja vključeno in
je gumb za usmeritev zračnega toka v
položaju
, se klimatska naprava
samodejno vključi v načinu dovoda
svežega zraka, da se odrosi
vetrobransko steklo. V položaju
dovoda svežega zraka ni mogoče
spremeniti v zaprto kroženje zraka.
Stikalo klimatske naprave (A/C)
Klimatsko napravo (funkcije za hlajenje/
sušenje zraka) lahko vklopite ali izklopite
s pritiskom na stikalo, ko je gumb za
nastavitev ventilatorja v poljubnem
položaju razen 0.
Med delovanjem klimatske naprave sveti
kontrolna lučka.
OPOMBA
Ko se zunanja temperatura bliža 0 °C,
se utegne zgoditi, da klimatska naprava
ne bo delovala.
Stikalo kroženja zraka
Izbirate med vstopom svežega zraka ali
zaprtim kroženjem zraka. S pritiskom na
stikalo izbirate med vstopom svežega
zraka ali zaprtim kroženjem zraka.
Zaprto kroženje zraka (kontrolna
lučka sveti)
Vstop svežega zraka je prekinjen. Ta način
uporabite, ko zapeljete v predor ali v
zastoju prometa (območja velike količine
izpušnih plinov), ali če želite notranjost
vozila hitro ohladiti.
Vstop svežega zraka (kontrolna lučka
ne sveti)
V kabino lahko vstopa sveži zrak. Ta način
uporabite za prezračevanje ali
odmrzovanje vetrobranskega stekla.
SVARILO
Tega položaja ne uporabljajte v
hladnem ali deževnem vremenu:
Delovanje v nastavitvi položaja
v hladnem ali deževnem vremenu je
nevarno, saj lahko povzroči
zameglitev stekel. Poslabšanje
vidljivosti pa je lahko vzrok za
prometno nesrečo.
Stikalo ogrevanja zadnjega stekla
Pritisnite stikalo, da vključite ogrevanje
zadnjega stekla.
Glejte Ogrevanje zadnjega stekla na strani
4-79.
Oprema notranjosti
Klimatska naprava
5-11

tUpravljanje samodejne klimatske
naprave
1. Gumb za usmeritev zračnega toka
obrnite v položaj AUTO.
2. Vklopite vstop svežega zraka
(kontrolna lučka ne sveti).
OPOMBA
Če pri nizkih zunanjih temperaturah ali
visoki zračni vlagi dalj časa uporabljate
položaj za zaprto kroženje zraka, se
lahko vetrobransko steklo zarosi.
3. Gumb za nastavitev hitrosti delovanja
ventilatorja obrnite v položaj AUTO.
4. S pritiskom na stikalo A/C vklopite
klimatsko napravo (kontrolna lučka
sveti).
5. Z gumbom za nastavitev temperature
nastavite želeno temperaturo zraka.
6. Sistem izklopite tako, da obrnete
stikalo ventilatorja v položaj 0.
OPOMBA
•Želene temperature ne boste hitreje
dosegli, če nastavite najvišjo ali
najnižjo vrednost.
•Pri nastavitvi ogrevanja sistem
prekine zračni tok, dokler se ta ne
ogreje, da prepreči pritekanje
hladnega zraka iz zračnikov.
tOdmrzovanje in odroševanje
vetrobranskega stekla
Gumb za usmeritev zračnega toka obrnite
v položaj
in gumb za nastavitev hitrosti
delovanja ventilatorja na želeno vrednost.
V tem položaju se samodejno izbere dotok
svežega zraka in pri vključenem
ventilatorju se samodejno vključi tudi
klimatska naprava. Naprava tako osuši
zrak, ki je usmerjen v vetrobransko in
stranska stekla (stran 5-4). Količina
zračnega toka se poveča.
SVARILO
Pri odroševanju obrnite gumb za
nastavitev temperature zraka v
položaj (položaj ) za vroč ali topel
zrak:
Nastavitev položaja in
temperature v položaj hladnega
zraka je lahko nevarno, saj povzroči
zameglitev vetrobranskega stekla na
zunanji strani. Poslabšanje
vidljivosti pa je lahko vzrok za
prometno nesrečo.
OPOMBA
Z gumbom za nastavitev temperature
zvišajte temperaturo zračnega toka, da
se vetrobransko steklo hitreje odrosi.
Oprema notranjosti
Klimatska naprava
5-12

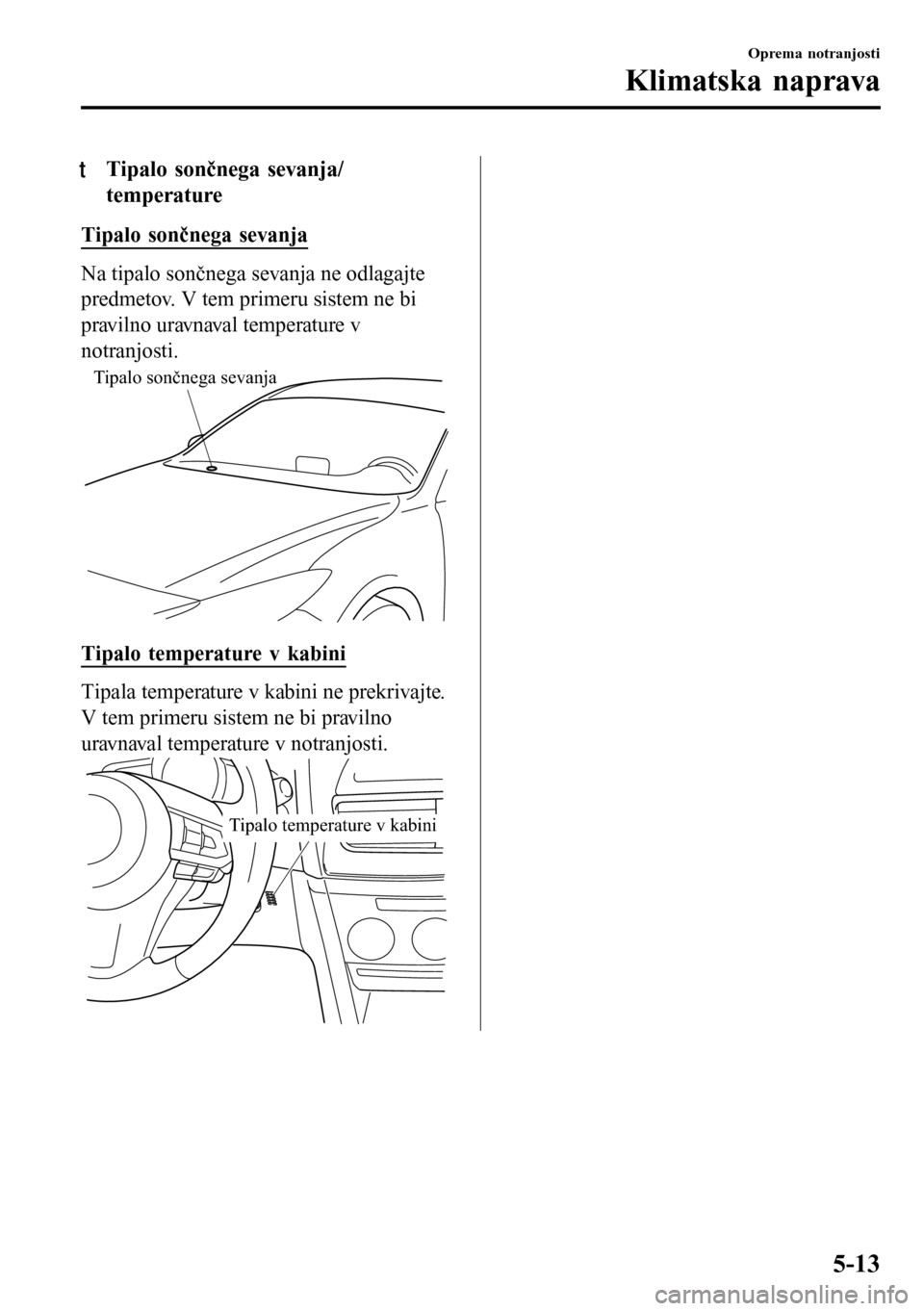

tTipalo sončnega sevanja/
temperature
Tipalo sončnega sevanja
Na tipalo sončnega sevanja ne odlagajte
predmetov. V tem primeru sistem ne bi
pravilno uravnaval temperature v
notranjosti.
Tipalo sončnega sevanja
Tipalo temperature v kabini
Tipala temperature v kabini ne prekrivajte.
V tem primeru sistem ne bi pravilno
uravnaval temperature v notranjosti.
Tipalo temperature v kabini
Oprema notranjosti
Klimatska naprava
5-13

Samodejna klimatska naprava Dual-zone
Podatki o delovanju klimatske naprave so prikazani na zaslonu.
Prikaz usmeritve zračnega toka Prikaz nastavljene temperature (voznikova stran)
Prikaz izbire
načina Prikaz načina A/CPrikaz nastavljene temperature (sovoznikova stran)
Izbira kroženja zraka
(zaprto kroženje zraka)
Stikalo kroženja zraka
(vstop svežega zraka) Gumb za nastavitev
temperature pri vozniku
Stikalo za samodejno
delovanje
Stikalo za usmeritev
zračnega toka Stikalo ventilatorjaStikalo za
izklopStikalo za odmrzovanje vetrobranskega stekla
Stikalo ogrevanja
zadnjega stekla
Gumb za nastavitev
temperature pri sovozniku
Stikalo DUAL Stikalo klimatske
naprave (A/C)
ttStikala za upravljanje
Stikalo za samodejno delovanje
S pritiskom na stikalo AUTO vklopite
samodejno upravljanje naslednjih funkcij v
skladu z nastavljeno temperaturo:
•Temperatura zračnega toka
•Količina zračnega toka
•Usmeritev zračnega toka
•Vstop svežega zraka ali zaprto kroženje
zraka
•Delovanje klimatske naprave
•Nastavitev normalnega (A/C) ali
ekonomičnega (A/C ECO) načina
delovanja klimatske naprave
OPOMBA
Kontrolna lučka na stikalu AUTO
•Pri vklopljenem samodejnem delovanju
klimatske naprave sveti kontrolna lučka
za samodejno delovanje.
•Kontrolna lučka na stikalu AUTO se
izklopi, če pri vklopljenem
samodejnem delovanju premaknete
ali vklopite/izklopite katerega koli od
spodnjih gumbov ali stikal.
•Stikalo za usmeritev zračnega toka
•Stikalo ventilatorja
•Stikalo za odmrzovanje
vetrobranskega stekla
Funkcije stikal, ki jih niste
uporabili, še naprej delujejo v
samodejnem načinu.
Oprema notranjosti
Klimatska naprava
5-14
