MAZDA MODEL 3 HATCHBACK 2016 Priročnik za lastnika (in Slovenian)

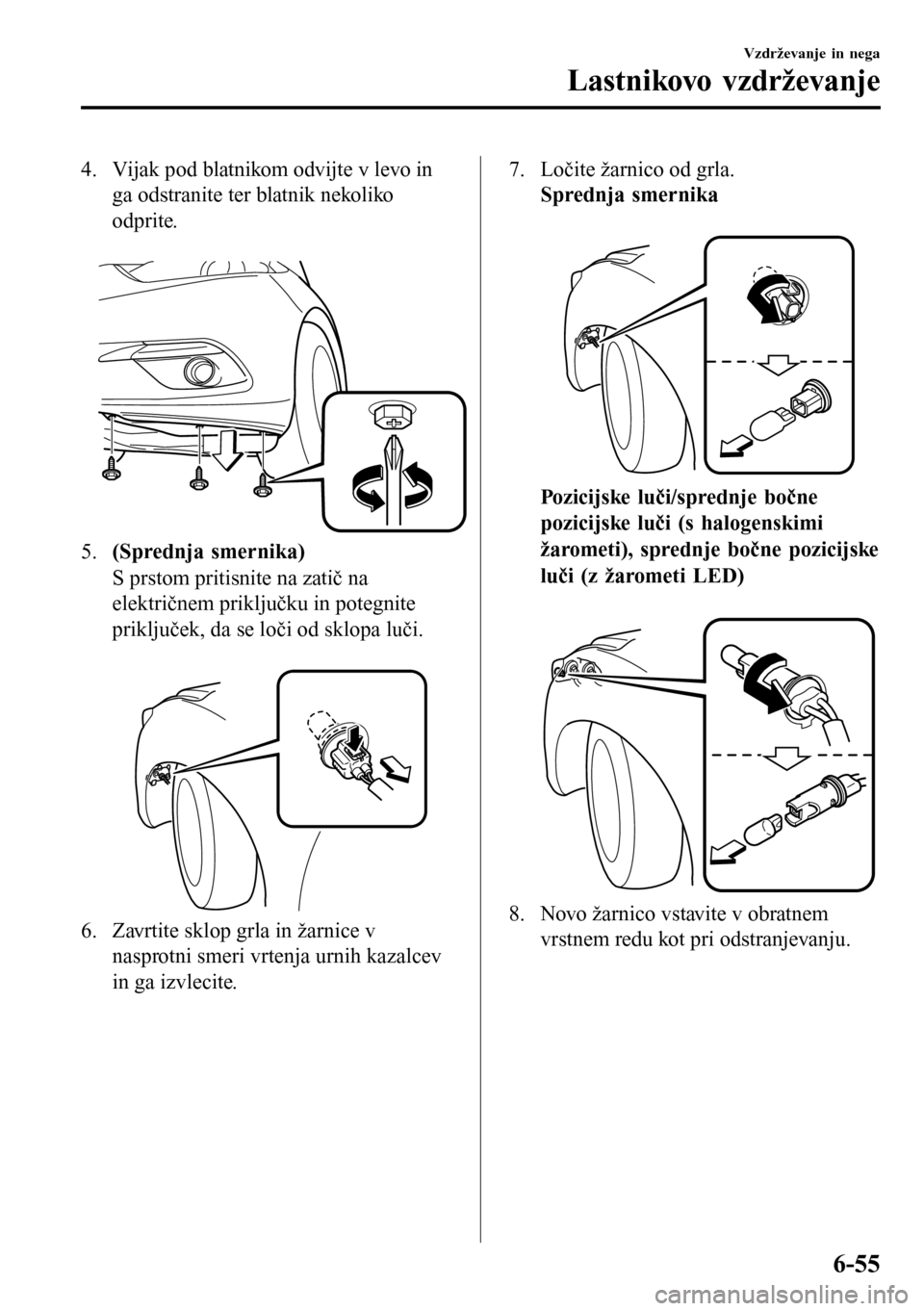

4. Vijak pod blatnikom odvijte v levo in
ga odstranite ter blatnik nekoliko
odprite.

5.(Sprednja smernika)
S prstom pritisnite na zatič na
električnem priključku in potegnite
priključek, da se loči od sklopa luči.

6. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
7. Ločite žarnico od grla.
Sprednja smernika

Pozicijske luči/sprednje bočne
pozicijske luči (s halogenskimi
žarometi), sprednje bočne pozicijske
luči (z žarometi LED)

8. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-55

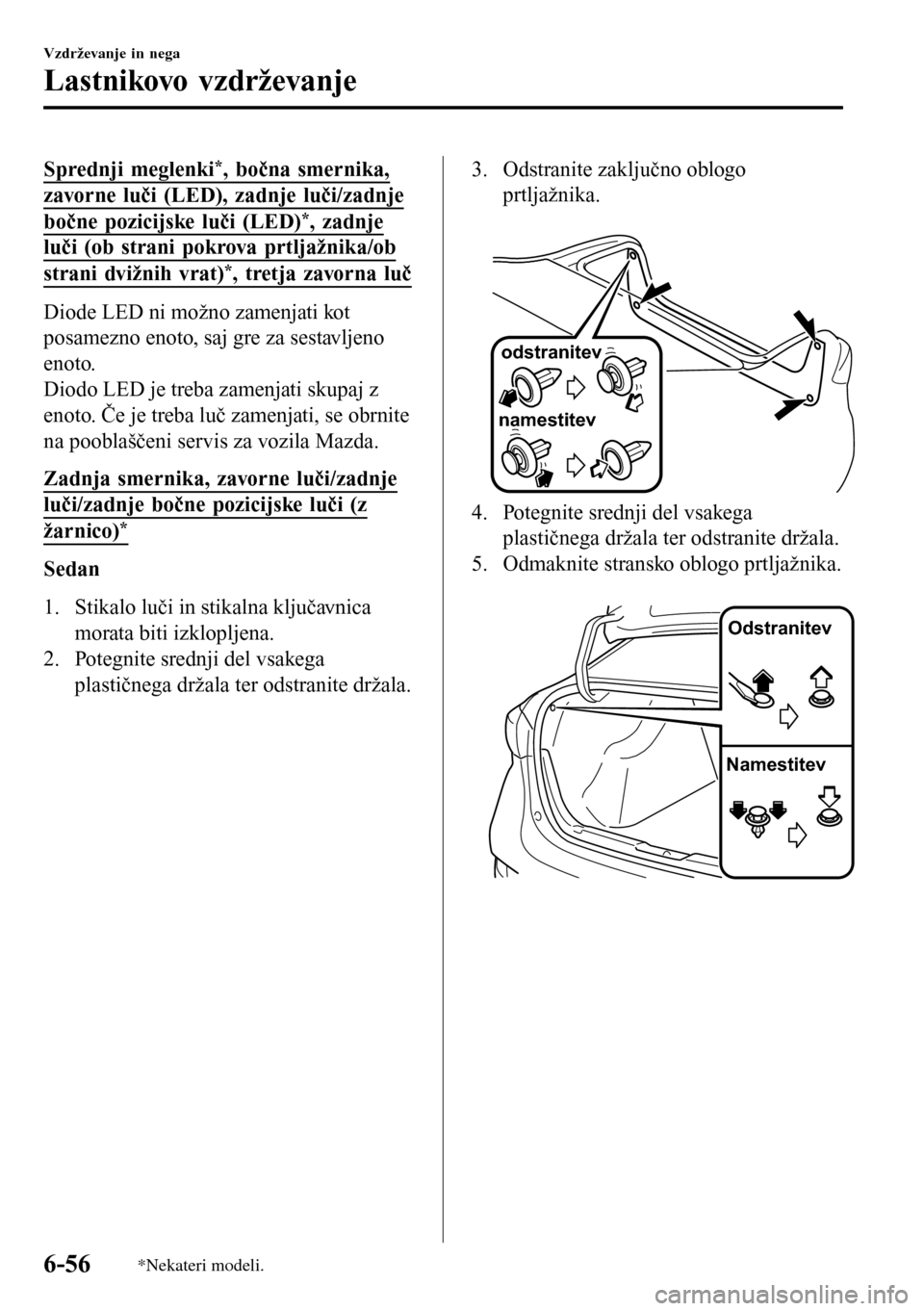

Sprednji meglenki*, bočna smernika,
zavorne luči (LED), zadnje luči/zadnje
bočne pozicijske luči (LED)*, zadnje
luči (ob strani pokrova prtljažnika/ob
strani dvižnih vrat)*, tretja zavorna luč
Diode LED ni možno zamenjati kot
posamezno enoto, saj gre za sestavljeno
enoto.
Diodo LED je treba zamenjati skupaj z
enoto. Če je treba luč zamenjati, se obrnite
na pooblaščeni servis za vozila Mazda.
Zadnja smernika, zavorne luči/zadnje
luči/zadnje bočne pozicijske luči (z
žarnico)*
Sedan
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Potegnite srednji del vsakega
plastičnega držala ter odstranite držala.
3. Odstranite zaključno oblogo
prtljažnika.

namestitevodstranitev
4. Potegnite srednji del vsakega
plastičnega držala ter odstranite držala.
5. Odmaknite stransko oblogo prtljažnika.

Odstranitev
Namestitev
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-56*Nekateri modeli.

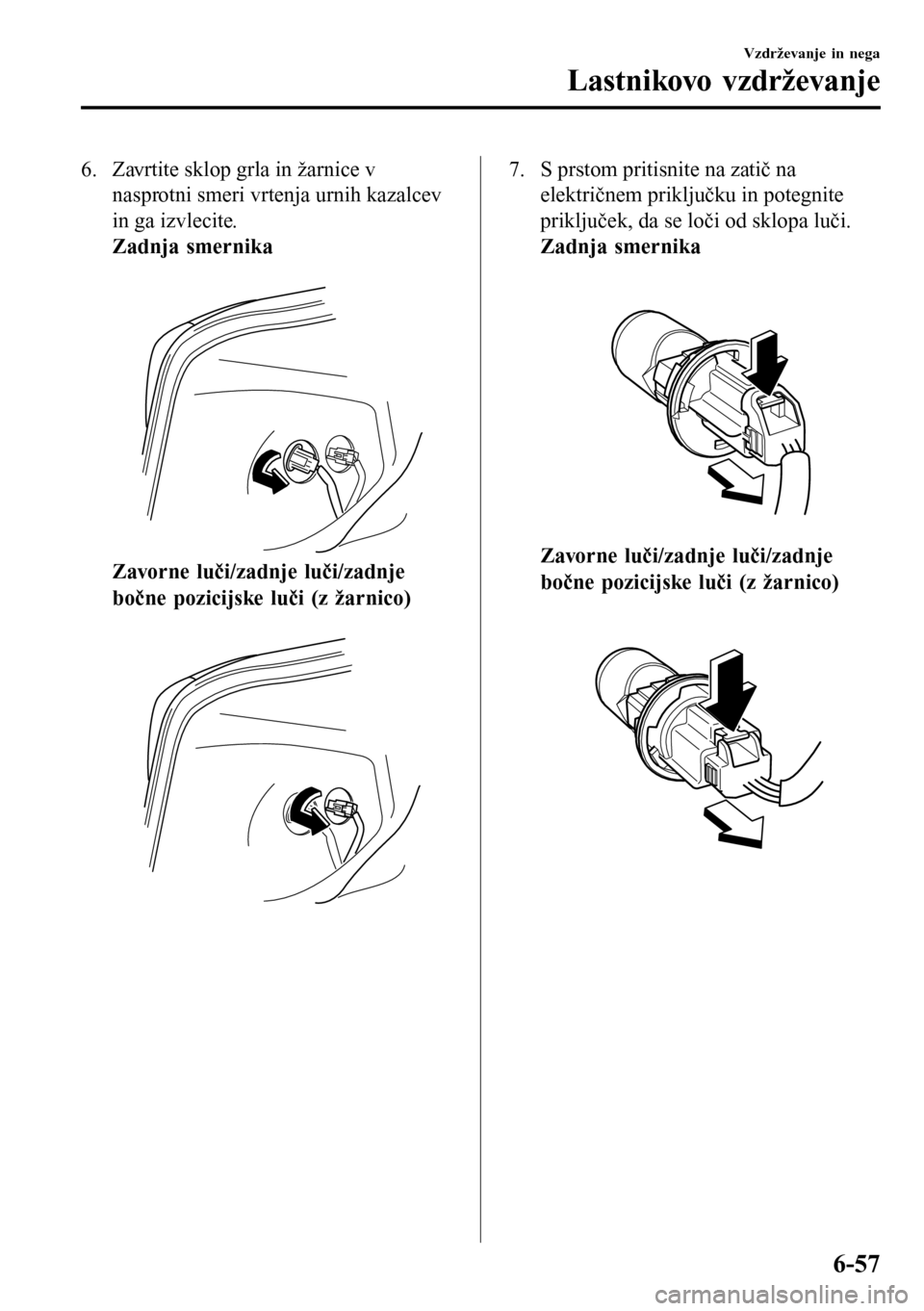

6. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
Zadnja smernika

Zavorne luči/zadnje luči/zadnje
bočne pozicijske luči (z žarnico)

7. S prstom pritisnite na zatič na
električnem priključku in potegnite
priključek, da se loči od sklopa luči.
Zadnja smernika

Zavorne luči/zadnje luči/zadnje
bočne pozicijske luči (z žarnico)

Vzdrževanje in nega
Lastnikovo vzdrževanje
6-57

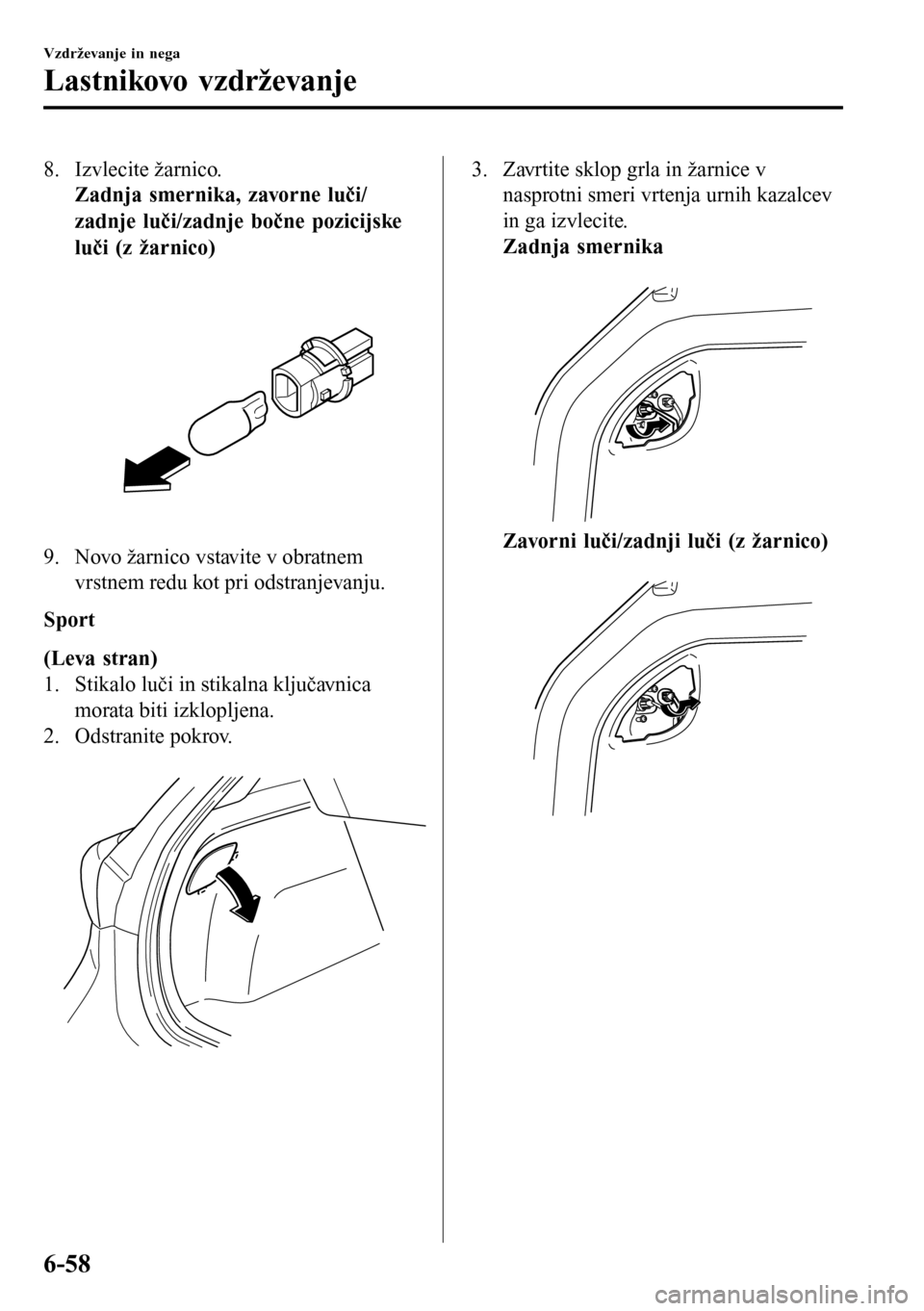

8. Izvlecite žarnico.
Zadnja smernika, zavorne luči/
zadnje luči/zadnje bočne pozicijske
luči (z žarnico)

9. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Sport
(Leva stran)
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Odstranite pokrov.

3. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
Zadnja smernika

Zavorni luči/zadnji luči (z žarnico)

Vzdrževanje in nega
Lastnikovo vzdrževanje
6-58

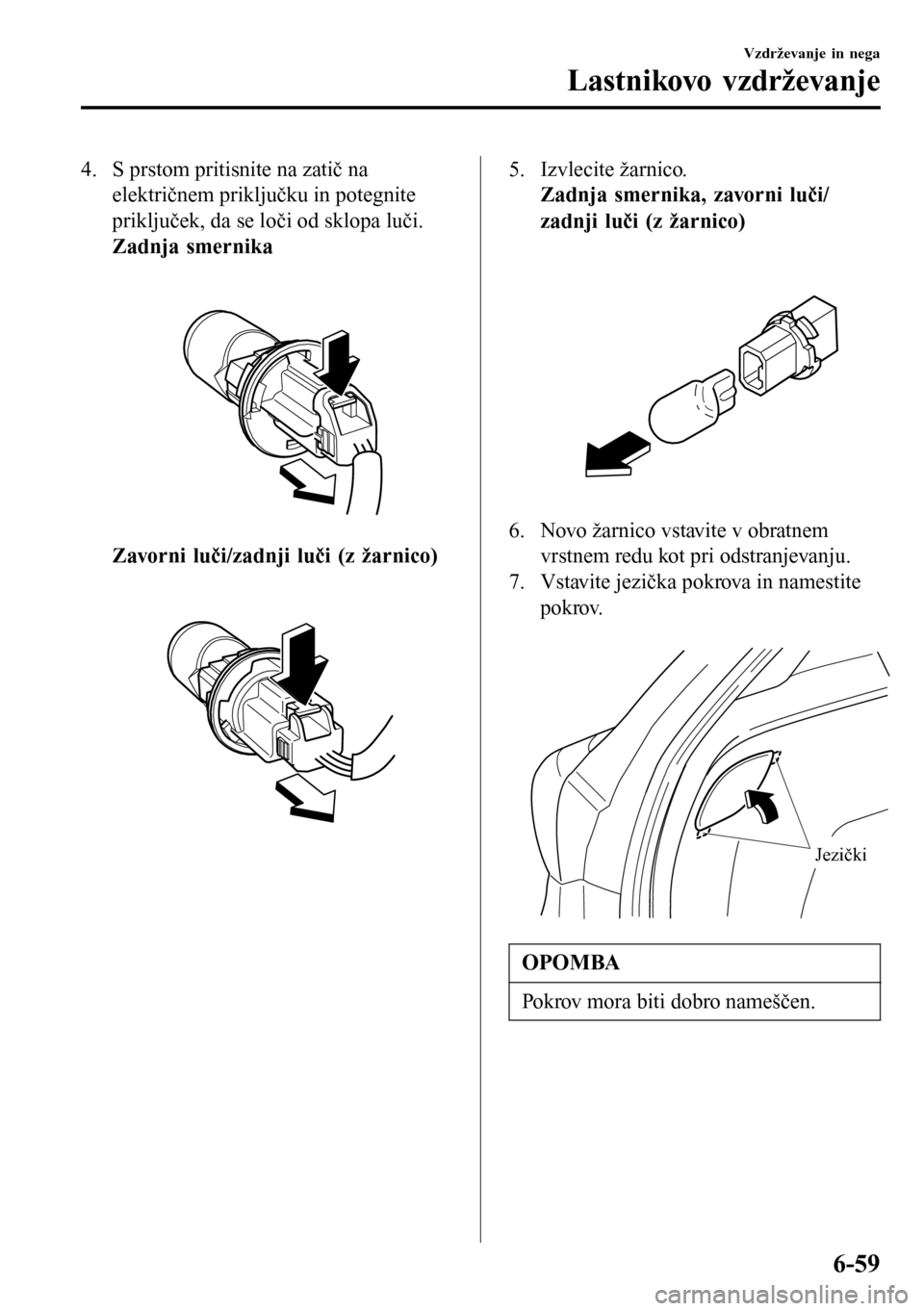

4. S prstom pritisnite na zatič na
električnem priključku in potegnite
priključek, da se loči od sklopa luči.
Zadnja smernika

Zavorni luči/zadnji luči (z žarnico)

5. Izvlecite žarnico.
Zadnja smernika, zavorni luči/
zadnji luči (z žarnico)

6. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
7. Vstavite jezička pokrova in namestite
pokrov.

Jezički
OPOMBA
Pokrov mora biti dobro nameščen.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-59

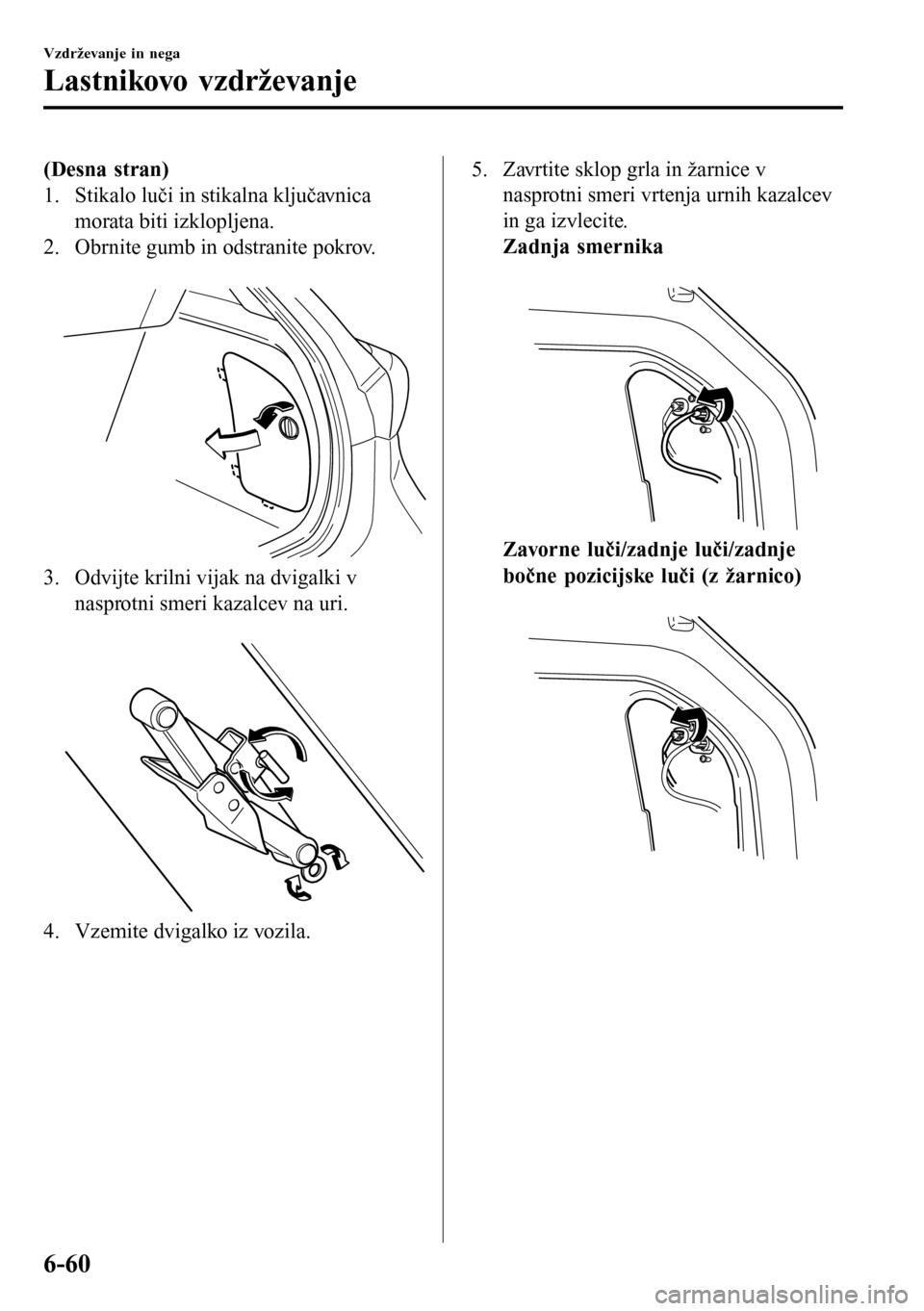

(Desna stran)
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Obrnite gumb in odstranite pokrov.

3. Odvijte krilni vijak na dvigalki v
nasprotni smeri kazalcev na uri.

4. Vzemite dvigalko iz vozila.
5. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
Zadnja smernika

Zavorne luči/zadnje luči/zadnje
bočne pozicijske luči (z žarnico)

Vzdrževanje in nega
Lastnikovo vzdrževanje
6-60

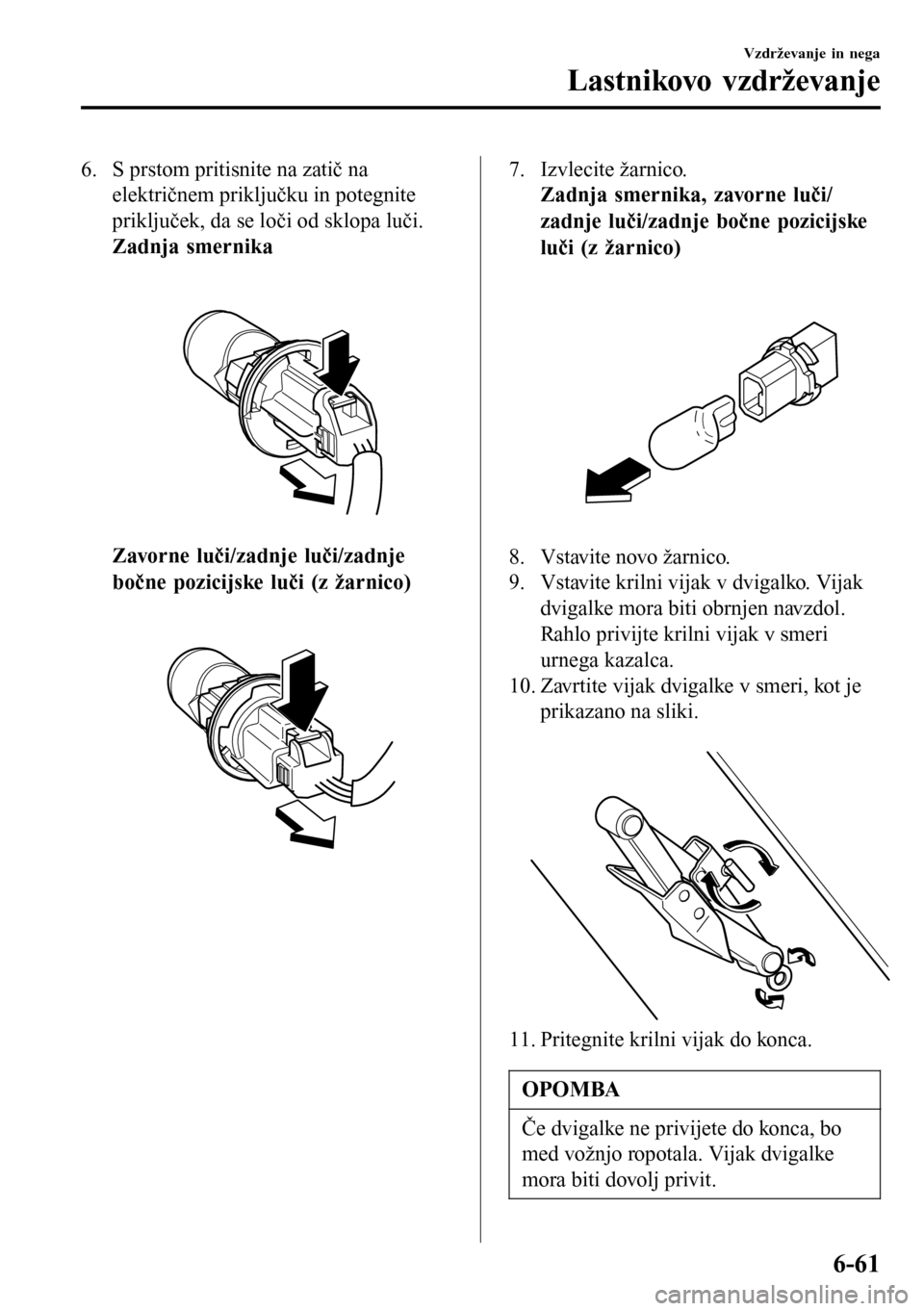

6. S prstom pritisnite na zatič na
električnem priključku in potegnite
priključek, da se loči od sklopa luči.
Zadnja smernika

Zavorne luči/zadnje luči/zadnje
bočne pozicijske luči (z žarnico)

7. Izvlecite žarnico.
Zadnja smernika, zavorne luči/
zadnje luči/zadnje bočne pozicijske
luči (z žarnico)

8. Vstavite novo žarnico.
9. Vstavite krilni vijak v dvigalko. Vijak
dvigalke mora biti obrnjen navzdol.
Rahlo privijte krilni vijak v smeri
urnega kazalca.
10. Zavrtite vijak dvigalke v smeri, kot je
prikazano na sliki.

11. Pritegnite krilni vijak do konca.
OPOMBA
Če dvigalke ne privijete do konca, bo
med vožnjo ropotala. Vijak dvigalke
mora biti dovolj privit.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-61

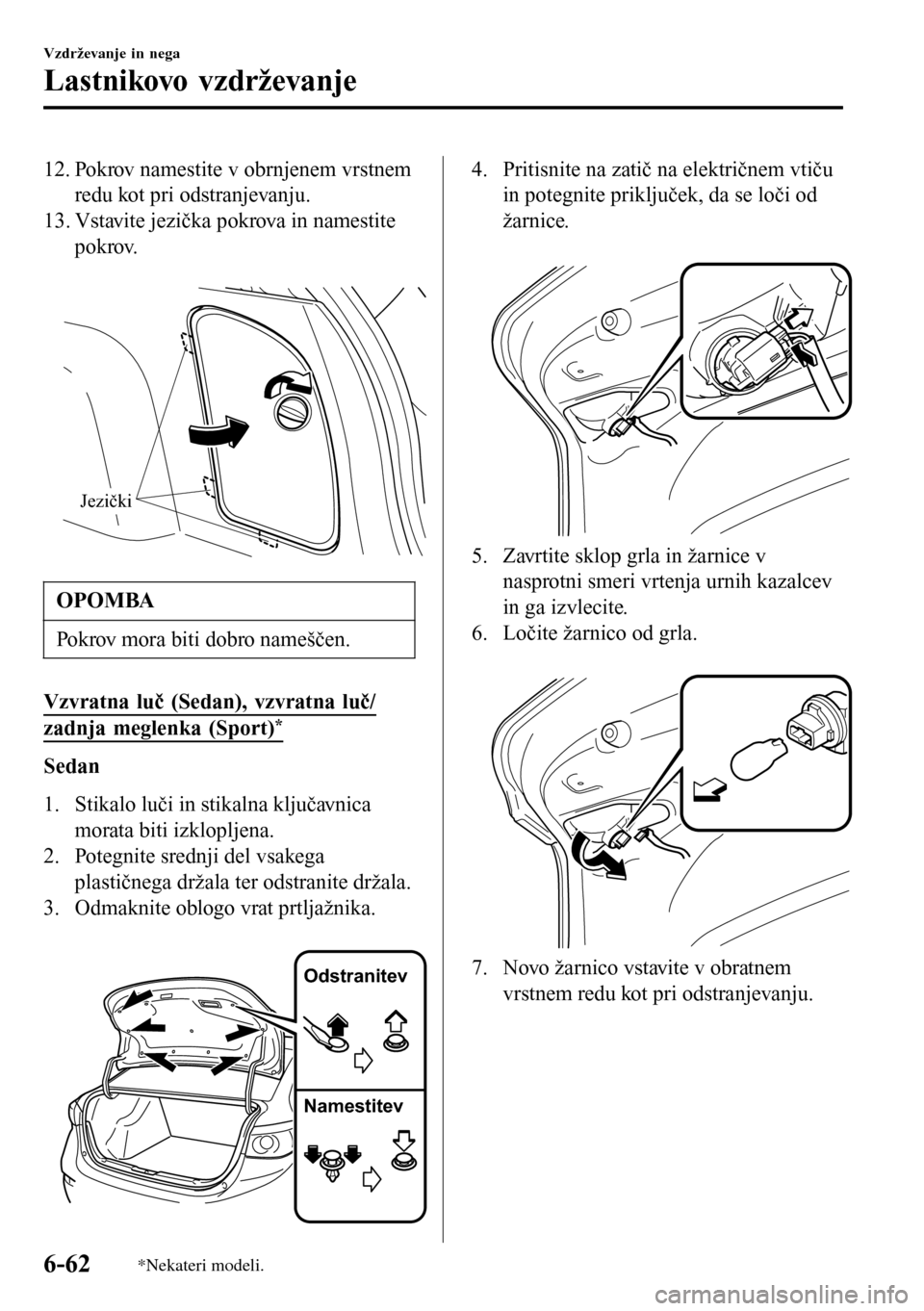

12. Pokrov namestite v obrnjenem vrstnem
redu kot pri odstranjevanju.
13. Vstavite jezička pokrova in namestite
pokrov.

Jezički
OPOMBA
Pokrov mora biti dobro nameščen.
Vzvratna luč (Sedan), vzvratna luč/
zadnja meglenka (Sport)*
Sedan
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Potegnite srednji del vsakega
plastičnega držala ter odstranite držala.
3. Odmaknite oblogo vrat prtljažnika.

Odstranitev
Namestitev
4. Pritisnite na zatič na električnem vtiču
in potegnite priključek, da se loči od
žarnice.

5. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
6. Ločite žarnico od grla.

7. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-62*Nekateri modeli.

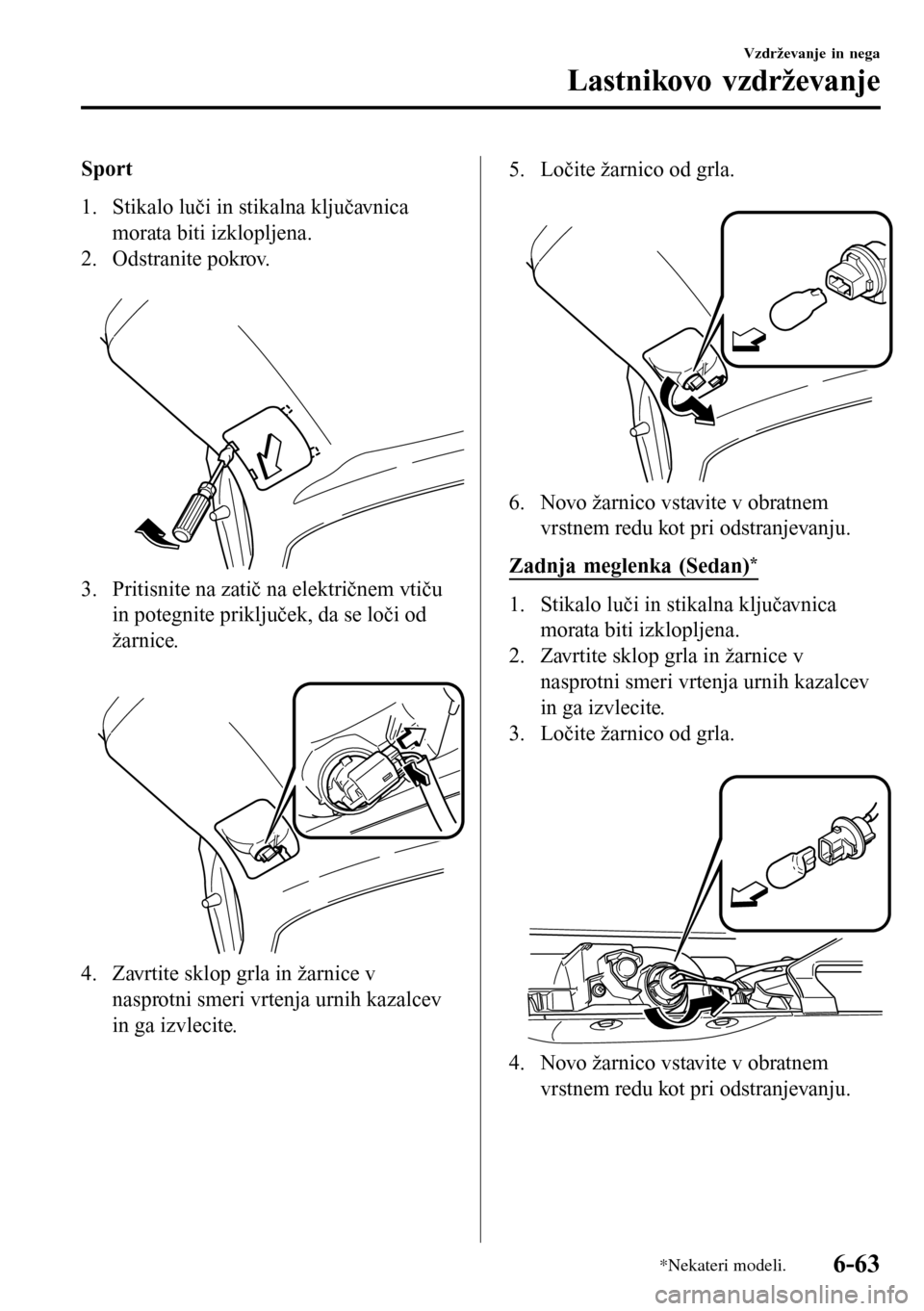

Sport
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Odstranite pokrov.

3. Pritisnite na zatič na električnem vtiču
in potegnite priključek, da se loči od
žarnice.

4. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
5. Ločite žarnico od grla.

6. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Zadnja meglenka (Sedan)
*
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
3. Ločite žarnico od grla.

4. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
*Nekateri modeli.6-63

Osvetlitev registrske tablice
Sedan
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Potegnite srednji del vsakega
plastičnega držala ter odstranite držala.
3. Odmaknite oblogo vrat prtljažnika.

Odstranitev
Namestitev
4. S prstom pritisnite na zatič na
električnem priključku in potegnite
priključek, da se loči od sklopa luči.

5. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
6. Ločite žarnico od grla.

7. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Sport
1. Stikalo luči in stikalna ključavnica
morata biti izklopljena.
2. Ovijte mehko krpo okrog ploščatega
izvijača, da ne poškodujete stekla luči,
in z njim previdno dvignite steklo ter
ga odstranite.
3. Izvlecite žarnico.

4. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-64
