MAZDA MODEL 6 2015 Betriebsanleitung (in German)

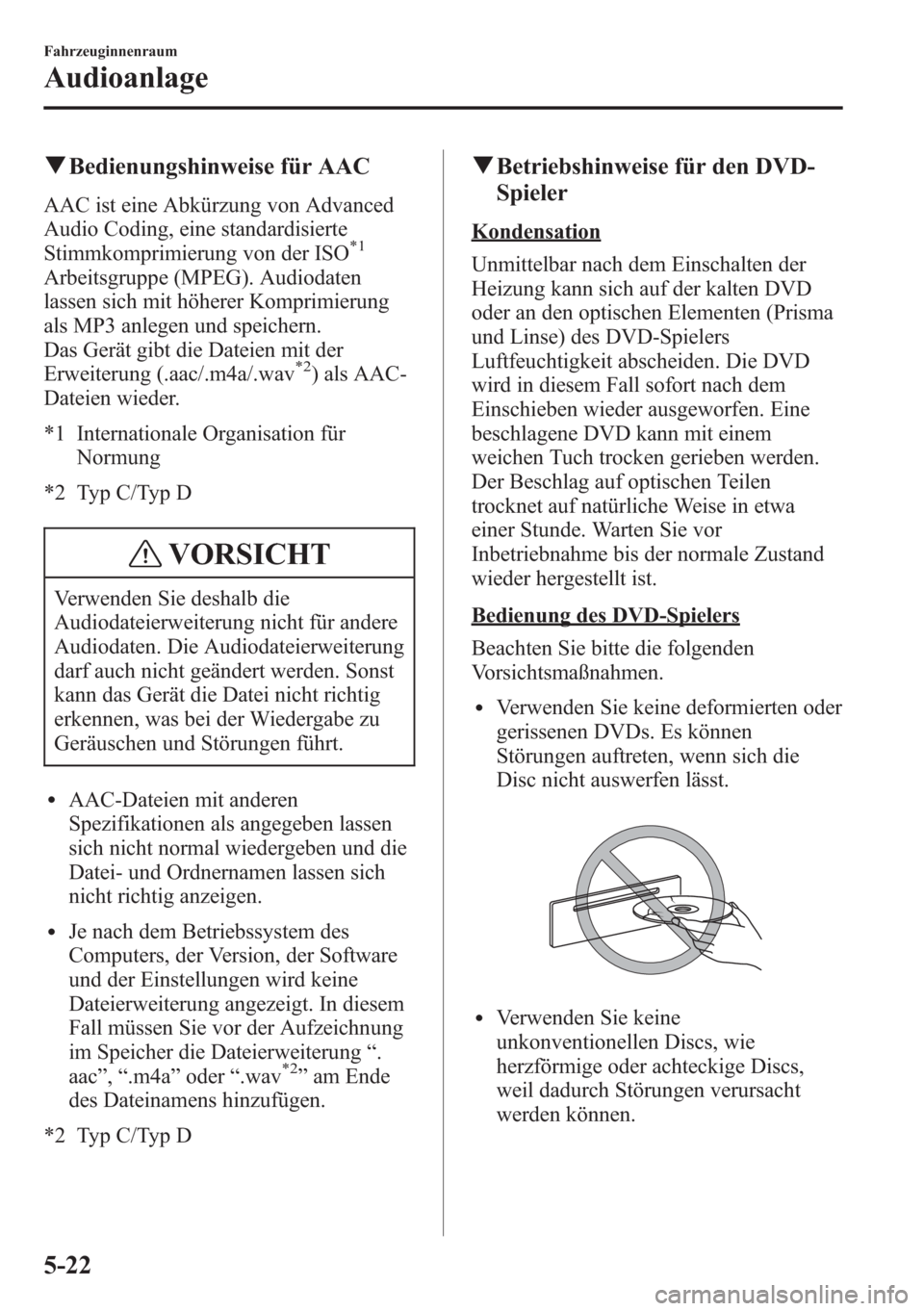

qBedienungshinweise für AAC
AAC ist eine Abkürzung von Advanced
Audio Coding, eine standardisierte
Stimmkomprimierung von der ISO
*1
Arbeitsgruppe (MPEG). Audiodaten
lassen sich mit höherer Komprimierung
als MP3 anlegen und speichern.
Das Gerät gibt die Dateien mit der
Erweiterung (.aac/.m4a/.wav
*2) als AAC-
Dateien wieder.
*1 Internationale Organisation für
Normung
*2 Typ C/Typ D
VORSICHT
Verwenden Sie deshalb die
Audiodateierweiterung nicht für andere
Audiodaten. Die Audiodateierweiterung
darf auch nicht geändert werden. Sonst
kann das Gerät die Datei nicht richtig
erkennen, was bei der Wiedergabe zu
Geräuschen und Störungen führt.
lAAC-Dateien mit anderen
Spezifikationen als angegeben lassen
sich nicht normal wiedergeben und die
Datei- und Ordnernamen lassen sich
nicht richtig anzeigen.
lJe nach dem Betriebssystem des
Computers, der Version, der Software
und der Einstellungen wird keine
Dateierweiterung angezeigt. In diesem
Fall müssen Sie vor der Aufzeichnung
im Speicher die Dateierweiterung“.
aac”,“.m4a”oder“.wav
*2”am Ende
des Dateinamens hinzufügen.
*2 Typ C/Typ D
qBetriebshinweise für den DVD-
Spieler
Kondensation
Unmittelbar nach dem Einschalten der
Heizung kann sich auf der kalten DVD
oder an den optischen Elementen (Prisma
und Linse) des DVD-Spielers
Luftfeuchtigkeit abscheiden. Die DVD
wird in diesem Fall sofort nach dem
Einschieben wieder ausgeworfen. Eine
beschlagene DVD kann mit einem
weichen Tuch trocken gerieben werden.
Der Beschlag auf optischen Teilen
trocknet auf natürliche Weise in etwa
einer Stunde. Warten Sie vor
Inbetriebnahme bis der normale Zustand
wieder hergestellt ist.
Bedienung des DVD-Spielers
Beachten Sie bitte die folgenden
Vorsichtsmaßnahmen.
lVerwenden Sie keine deformierten oder
gerissenen DVDs. Es können
Störungen auftreten, wenn sich die
Disc nicht auswerfen lässt.
lVerwenden Sie keine
unkonventionellen Discs, wie
herzförmige oder achteckige Discs,
weil dadurch Störungen verursacht
werden können.
5-22
Fahrzeuginnenraum
Audioanlage

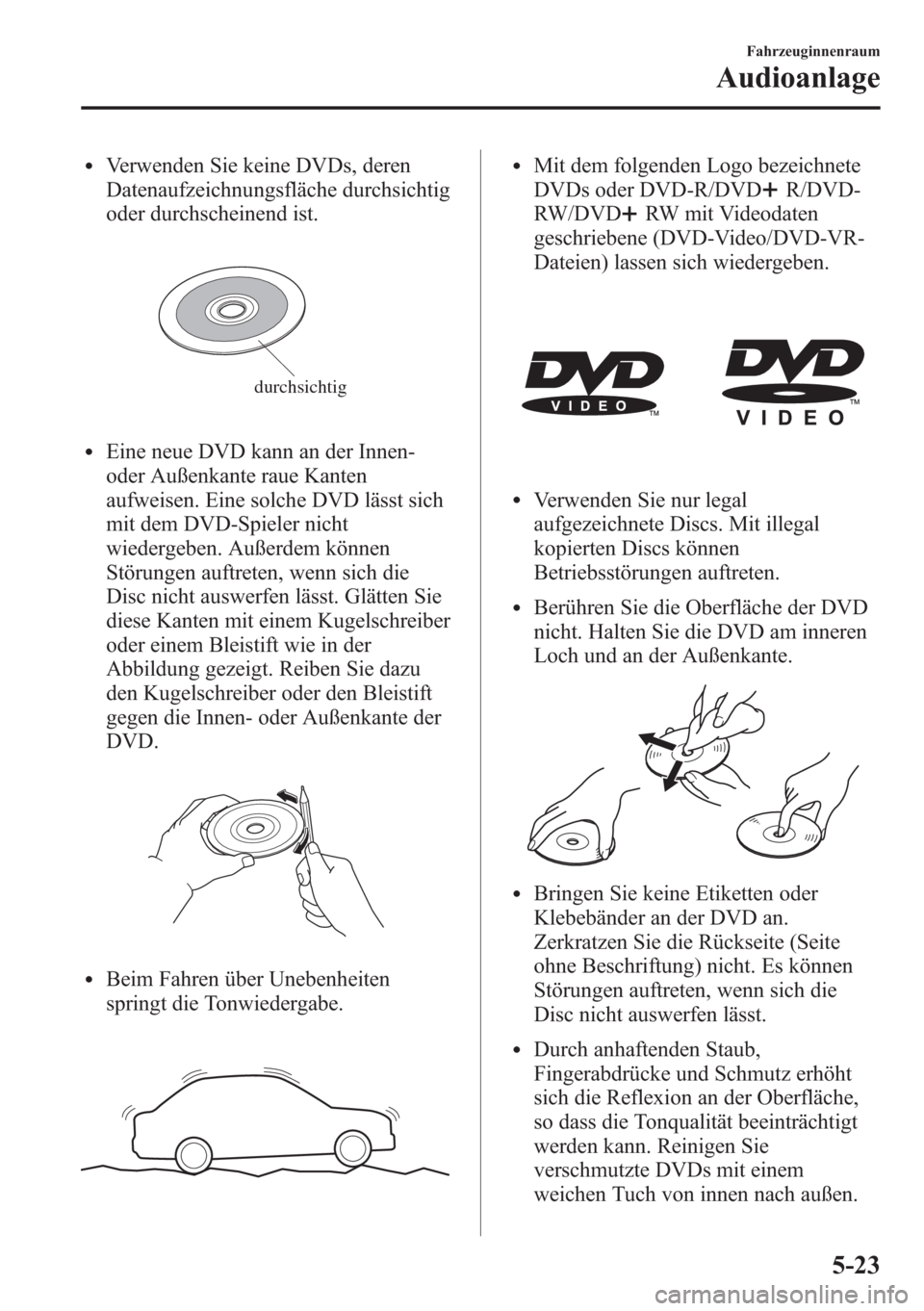

lVerwenden Sie keine DVDs, deren
Datenaufzeichnungsfläche durchsichtig
oder durchscheinend ist.
durchsichtig
lEine neue DVD kann an der Innen-
oder Außenkante raue Kanten
aufweisen. Eine solche DVD lässt sich
mit dem DVD-Spieler nicht
wiedergeben. Außerdem können
Störungen auftreten, wenn sich die
Disc nicht auswerfen lässt. Glätten Sie
diese Kanten mit einem Kugelschreiber
oder einem Bleistift wie in der
Abbildung gezeigt. Reiben Sie dazu
den Kugelschreiber oder den Bleistift
gegen die Innen- oder Außenkante der
DVD.
lBeim Fahren über Unebenheiten
springt die Tonwiedergabe.
lMit dem folgenden Logo bezeichnete
DVDs oder DVD-R/DVD
R/DVD-
RW/DVD
RW mit Videodaten
geschriebene (DVD-Video/DVD-VR-
Dateien) lassen sich wiedergeben.
lVerwenden Sie nur legal
aufgezeichnete Discs. Mit illegal
kopierten Discs können
Betriebsstörungen auftreten.
lBerühren Sie die Oberfläche der DVD
nicht. Halten Sie die DVD am inneren
Loch und an der Außenkante.
lBringen Sie keine Etiketten oder
Klebebänder an der DVD an.
Zerkratzen Sie die Rückseite (Seite
ohne Beschriftung) nicht. Es können
Störungen auftreten, wenn sich die
Disc nicht auswerfen lässt.
lDurch anhaftenden Staub,
Fingerabdrücke und Schmutz erhöht
sich die Reflexion an der Oberfläche,
so dass die Tonqualität beeinträchtigt
werden kann. Reinigen Sie
verschmutzte DVDs mit einem
weichen Tuch von innen nach außen.
Fahrzeuginnenraum
Audioanlage
5-23

lVerwenden Sie keine Schallplatten-
oder andere Reinigungssprays. Die
DVD-Oberfläche kann auch durch
Lösungsmittel wie Benzin oder
Farbverdünner beschädigt werden.
Verwenden Sie daher niemals solche
Mittel zum Reinigen, weil die DVD-
Oberfläche beschädigt werden kann.
lWenn eine DVD umgekehrt
eingeschoben wird, so wird sie vom
DVD-Spieler wieder ausgeworfen.
Auch verschmutzte oder defekte DVDs
werden ausgeworfen.
lSchieben Sie keine Reinigungsplatten
in diesen DVD-Spieler ein.
lSchieben Sie keine Disc ein, deren
Etikett sich ablöst.
lEs ist möglich, dass gewisse DVD-R/
DVD
R/DVD-RW/DVDRWs, die
mit einem Computer oder DVD-
Aufnahmegerät aufgezeichnet wurden,
wegen Kratzern, Verschmutzung usw.
oder wegen Kondensatabscheidung im
Geräteinneren nicht wiedergegeben
werden können.
lFalls bei der Aufbewahrung der DVDs
im Fahrzeug die DVD-R/DVD
R/
DVD-RW/DVD
RWs direkter
Sonneneinstrahlung oder hohen
Temperaturen ausgesetzt sind, lassen
sie sich unter Umständen nicht mehr
wiedergeben.
lEs ist möglich, dass gewisse mit einem
Computer aufgezeichnete Discs sich
wegen der verwendeten
Softwareeinstellungen nicht
wiedergeben lassen. (Wenden Sie sich
für Einzelheiten an den Verkäufer der
Aufzeichnungssoftware.)
lLesen Sie die Anweisungen und
Vorsichtshinweise für DVD-R/
DVD
R/DVD-RW/DVDRW s
gründlich durch.
lVerwenden Sie keine Discs mit
angebrachten Klebebändern oder mit
teilweise abgelösten oder an der Kante
vorstehenden Etiketten. Verwenden Sie
auch keine Discs, die mit einem im
Handel erhältlichen DVD-R-Etikett
beschriftet sind. Es können Störungen
auftreten, wenn sich die Disc nicht
auswerfen lässt.
lDie Wiedergabebedingungen der DVD
können durch den Softwarehersteller
eingeschränkt werden. Es ist möglich,
dass sich Funktionen nicht wie
vorgesehen bedienen lassen, weil
Einschränkungen seitens des
Softwareherstellers für diesen DVD-
Spieler bestehen. Für Einzelheiten wird
auf die Bedienungsanleitung der Disc
verwiesen.
lHergestellt unter Lizenz von Dolby
Laboratories, Inc. Dolby und das
Doppel-D-Zeichen sind eingetragene
Warenzeichen von Dolby Laboratories.
5-24
Fahrzeuginnenraum
Audioanlage

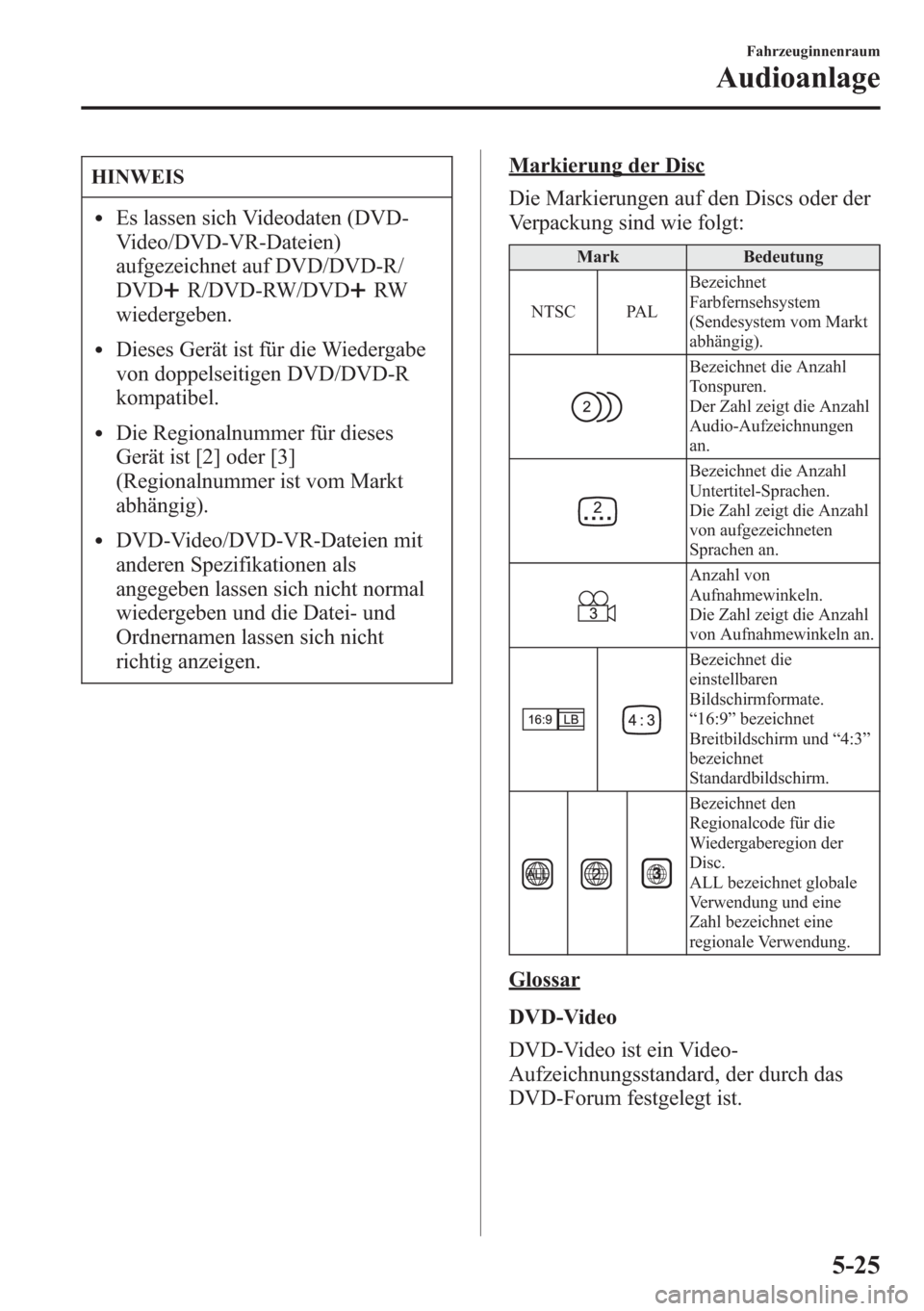

HINWEIS
lEs lassen sich Videodaten (DVD-
Video/DVD-VR-Dateien)
aufgezeichnet auf DVD/DVD-R/
DVD
R/DVD-RW/DVDRW
wiedergeben.
lDieses Gerät ist für die Wiedergabe
von doppelseitigen DVD/DVD-R
kompatibel.
lDie Regionalnummer für dieses
Gerät ist [2] oder [3]
(Regionalnummer ist vom Markt
abhängig).
lDVD-Video/DVD-VR-Dateien mit
anderen Spezifikationen als
angegeben lassen sich nicht normal
wiedergeben und die Datei- und
Ordnernamen lassen sich nicht
richtig anzeigen.
Markierung der Disc
Die Markierungen auf den Discs oder der
Verpackung sind wie folgt:
Mark Bedeutung
NTSC PALBezeichnet
Farbfernsehsystem
(Sendesystem vom Markt
abhängig).
Bezeichnet die Anzahl
Tonspuren.
Der Zahl zeigt die Anzahl
Audio-Aufzeichnungen
an.
Bezeichnet die Anzahl
Untertitel-Sprachen.
Die Zahl zeigt die Anzahl
von aufgezeichneten
Sprachen an.
Anzahl von
Aufnahmewinkeln.
Die Zahl zeigt die Anzahl
von Aufnahmewinkeln an.
Bezeichnet die
einstellbaren
Bildschirmformate.
“16:9”bezeichnet
Breitbildschirm und“4:3”
bezeichnet
Standardbildschirm.
Bezeichnet den
Regionalcode für die
Wiedergaberegion der
Disc.
ALL bezeichnet globale
Verwendung und eine
Zahl bezeichnet eine
regionale Verwendung.
Glossar
DVD-Video
DVD-Video ist ein Video-
Aufzeichnungsstandard, der durch das
DVD-Forum festgelegt ist.
Fahrzeuginnenraum
Audioanlage
5-25

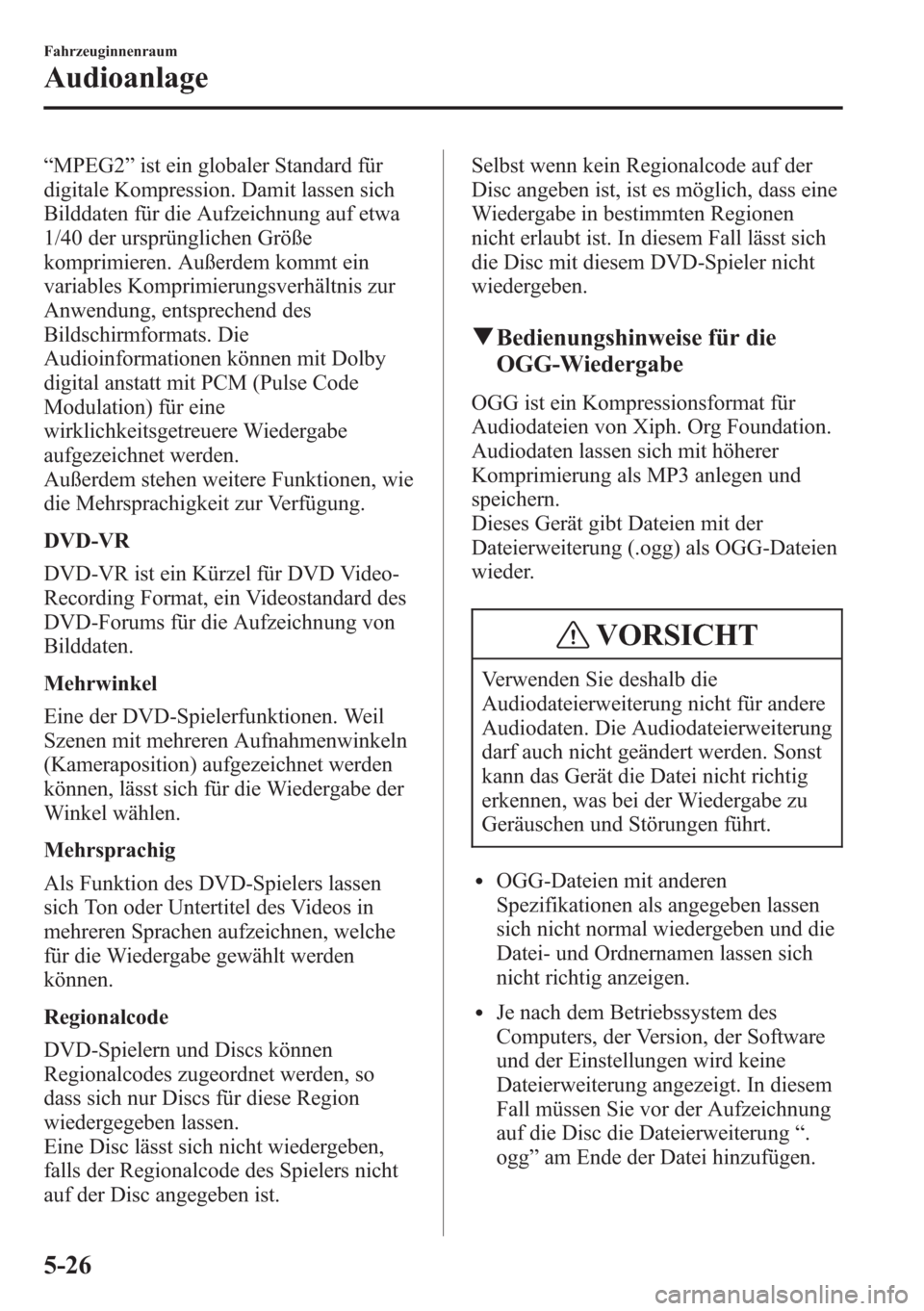

“MPEG2”ist ein globaler Standard für
digitale Kompression. Damit lassen sich
Bilddaten für die Aufzeichnung auf etwa
1/40 der ursprünglichen Größe
komprimieren. Außerdem kommt ein
variables Komprimierungsverhältnis zur
Anwendung, entsprechend des
Bildschirmformats. Die
Audioinformationen können mit Dolby
digital anstatt mit PCM (Pulse Code
Modulation) für eine
wirklichkeitsgetreuere Wiedergabe
aufgezeichnet werden.
Außerdem stehen weitere Funktionen, wie
die Mehrsprachigkeit zur Verfügung.
DVD-VR
DVD-VR ist ein Kürzel für DVD Video-
Recording Format, ein Videostandard des
DVD-Forums für die Aufzeichnung von
Bilddaten.
Mehrwinkel
Eine der DVD-Spielerfunktionen. Weil
Szenen mit mehreren Aufnahmenwinkeln
(Kameraposition) aufgezeichnet werden
können, lässt sich für die Wiedergabe der
Winkel wählen.
Mehrsprachig
Als Funktion des DVD-Spielers lassen
sich Ton oder Untertitel des Videos in
mehreren Sprachen aufzeichnen, welche
für die Wiedergabe gewählt werden
können.
Regionalcode
DVD-Spielern und Discs können
Regionalcodes zugeordnet werden, so
dass sich nur Discs für diese Region
wiedergegeben lassen.
Eine Disc lässt sich nicht wiedergeben,
falls der Regionalcode des Spielers nicht
auf der Disc angegeben ist.Selbst wenn kein Regionalcode auf der
Disc angeben ist, ist es möglich, dass eine
Wiedergabe in bestimmten Regionen
nicht erlaubt ist. In diesem Fall lässt sich
die Disc mit diesem DVD-Spieler nicht
wiedergeben.
qBedienungshinweise für die
OGG-Wiedergabe
OGG ist ein Kompressionsformat für
Audiodateien von Xiph. Org Foundation.
Audiodaten lassen sich mit höherer
Komprimierung als MP3 anlegen und
speichern.
Dieses Gerät gibt Dateien mit der
Dateierweiterung (.ogg) als OGG-Dateien
wieder.
VORSICHT
Verwenden Sie deshalb die
Audiodateierweiterung nicht für andere
Audiodaten. Die Audiodateierweiterung
darf auch nicht geändert werden. Sonst
kann das Gerät die Datei nicht richtig
erkennen, was bei der Wiedergabe zu
Geräuschen und Störungen führt.
lOGG-Dateien mit anderen
Spezifikationen als angegeben lassen
sich nicht normal wiedergeben und die
Datei- und Ordnernamen lassen sich
nicht richtig anzeigen.
lJe nach dem Betriebssystem des
Computers, der Version, der Software
und der Einstellungen wird keine
Dateierweiterung angezeigt. In diesem
Fall müssen Sie vor der Aufzeichnung
auf die Disc die Dateierweiterung“.
ogg”am Ende der Datei hinzufügen.
5-26
Fahrzeuginnenraum
Audioanlage

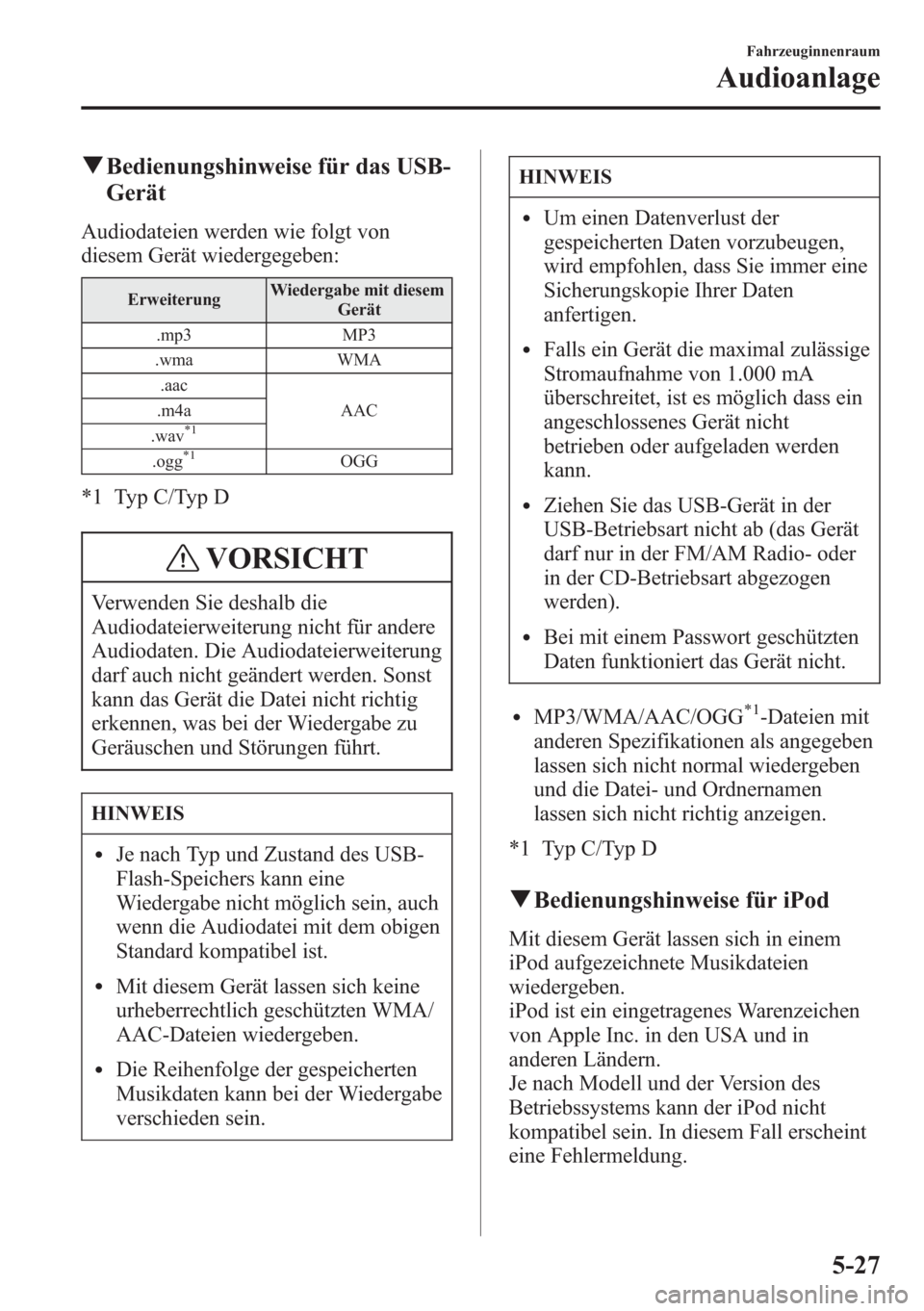

qBedienungshinweise für das USB-
Gerät
Audiodateien werden wie folgt von
diesem Gerät wiedergegeben:
ErweiterungWiedergabe mit diesem
Gerät
.mp3 MP3
.wma WMA
.aac
AAC .m4a
.wav
*1
.ogg*1OGG
*1 Typ C/Typ D
VORSICHT
Verwenden Sie deshalb die
Audiodateierweiterung nicht für andere
Audiodaten. Die Audiodateierweiterung
darf auch nicht geändert werden. Sonst
kann das Gerät die Datei nicht richtig
erkennen, was bei der Wiedergabe zu
Geräuschen und Störungen führt.
HINWEIS
lJe nach Typ und Zustand des USB-
Flash-Speichers kann eine
Wiedergabe nicht möglich sein, auch
wenn die Audiodatei mit dem obigen
Standard kompatibel ist.
lMit diesem Gerät lassen sich keine
urheberrechtlich geschützten WMA/
AAC-Dateien wiedergeben.
lDie Reihenfolge der gespeicherten
Musikdaten kann bei der Wiedergabe
verschieden sein.
HINWEIS
lUm einen Datenverlust der
gespeicherten Daten vorzubeugen,
wird empfohlen, dass Sie immer eine
Sicherungskopie Ihrer Daten
anfertigen.
lFalls ein Gerät die maximal zulässige
Stromaufnahme von 1.000 mA
überschreitet, ist es möglich dass ein
angeschlossenes Gerät nicht
betrieben oder aufgeladen werden
kann.
lZiehen Sie das USB-Gerät in der
USB-Betriebsart nicht ab (das Gerät
darf nur in der FM/AM Radio- oder
in der CD-Betriebsart abgezogen
werden).
lBei mit einem Passwort geschützten
Daten funktioniert das Gerät nicht.
lMP3/WMA/AAC/OGG*1-Dateien mit
anderen Spezifikationen als angegeben
lassen sich nicht normal wiedergeben
und die Datei- und Ordnernamen
lassen sich nicht richtig anzeigen.
*1 Typ C/Typ D
qBedienungshinweise für iPod
Mit diesem Gerät lassen sich in einem
iPod aufgezeichnete Musikdateien
wiedergeben.
iPod ist ein eingetragenes Warenzeichen
von Apple Inc. in den USA und in
anderen Ländern.
Je nach Modell und der Version des
Betriebssystems kann der iPod nicht
kompatibel sein. In diesem Fall erscheint
eine Fehlermeldung.
Fahrzeuginnenraum
Audioanlage
5-27

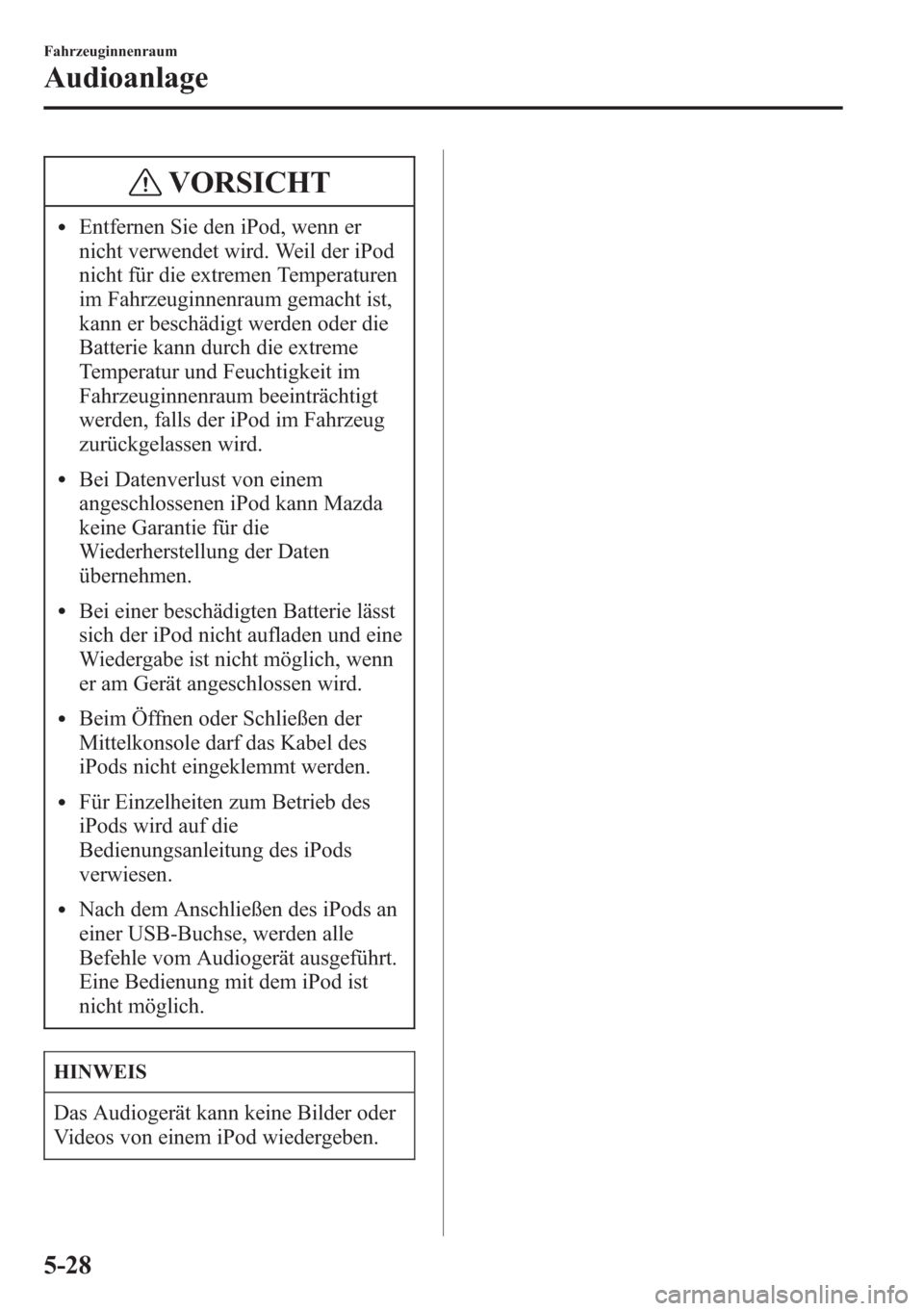

VORSICHT
lEntfernen Sie den iPod, wenn er
nicht verwendet wird. Weil der iPod
nicht für die extremen Temperaturen
im Fahrzeuginnenraum gemacht ist,
kann er beschädigt werden oder die
Batterie kann durch die extreme
Temperatur und Feuchtigkeit im
Fahrzeuginnenraum beeinträchtigt
werden, falls der iPod im Fahrzeug
zurückgelassen wird.
lBei Datenverlust von einem
angeschlossenen iPod kann Mazda
keine Garantie für die
Wiederherstellung der Daten
übernehmen.
lBei einer beschädigten Batterie lässt
sich der iPod nicht aufladen und eine
Wiedergabe ist nicht möglich, wenn
er am Gerät angeschlossen wird.
lBeim Öffnen oder Schließen der
Mittelkonsole darf das Kabel des
iPods nicht eingeklemmt werden.
lFür Einzelheiten zum Betrieb des
iPods wird auf die
Bedienungsanleitung des iPods
verwiesen.
lNach dem Anschließen des iPods an
einer USB-Buchse, werden alle
Befehle vom Audiogerät ausgeführt.
Eine Bedienung mit dem iPod ist
nicht möglich.
HINWEIS
Das Audiogerät kann keine Bilder oder
Videos von einem iPod wiedergeben.
5-28
Fahrzeuginnenraum
Audioanlage

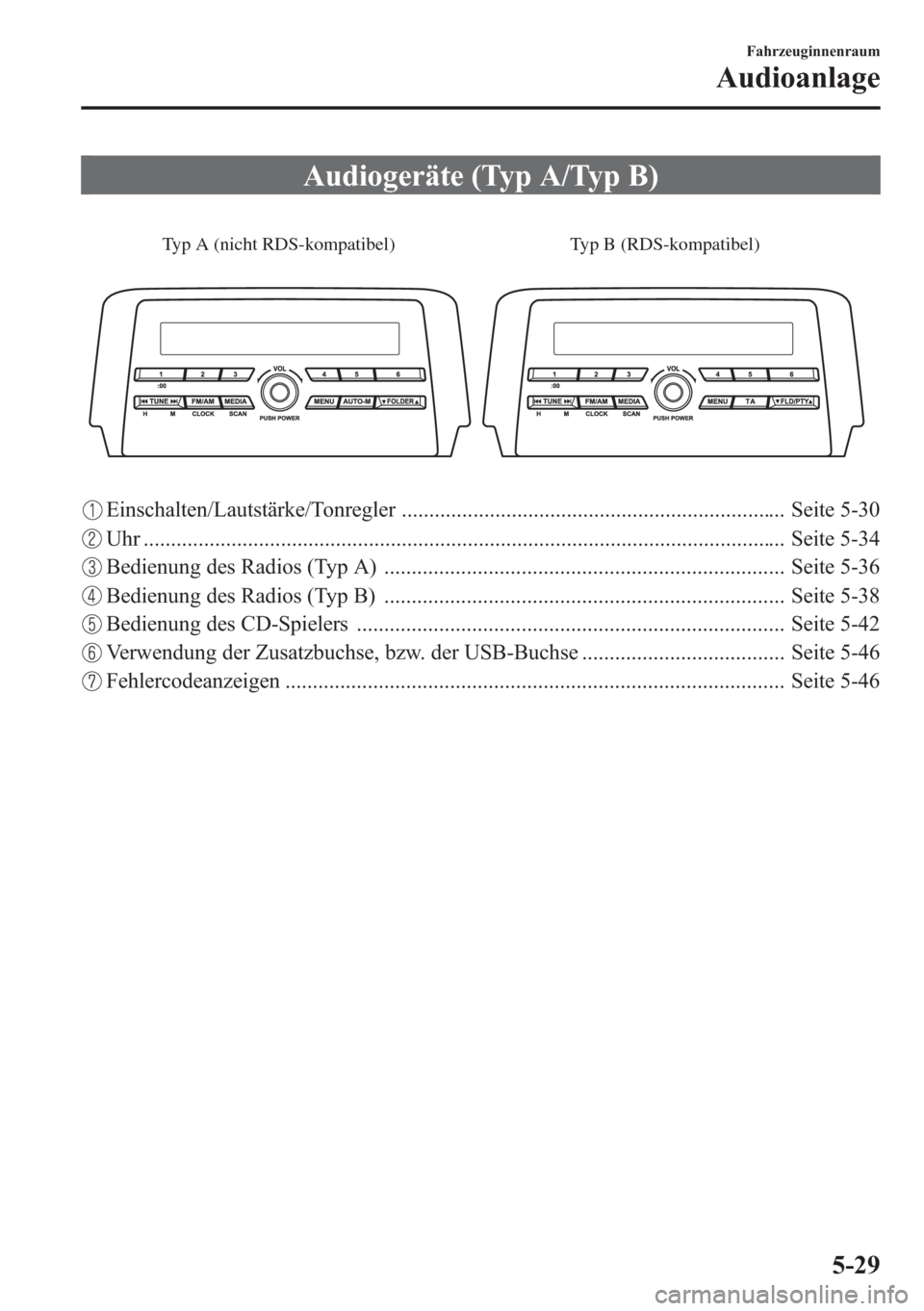

Audiogeräte (Typ A/Typ B)
Typ A (nicht RDS-kompatibel) Typ B (RDS-kompatibel)
Einschalten/Lautstärke/Tonregler ...................................................................... Seite 5-30
Uhr ..................................................................................................................... Seite 5-34
Bedienung des Radios (Typ A) ......................................................................... Seite 5-36
Bedienung des Radios (Typ B) ......................................................................... Seite 5-38
Bedienung des CD-Spielers .............................................................................. Seite 5-42
Verwendung der Zusatzbuchse, bzw. der USB-Buchse ..................................... Seite 5-46
Fehlercodeanzeigen ........................................................................................... Seite 5-46
Fahrzeuginnenraum
Audioanlage
5-29

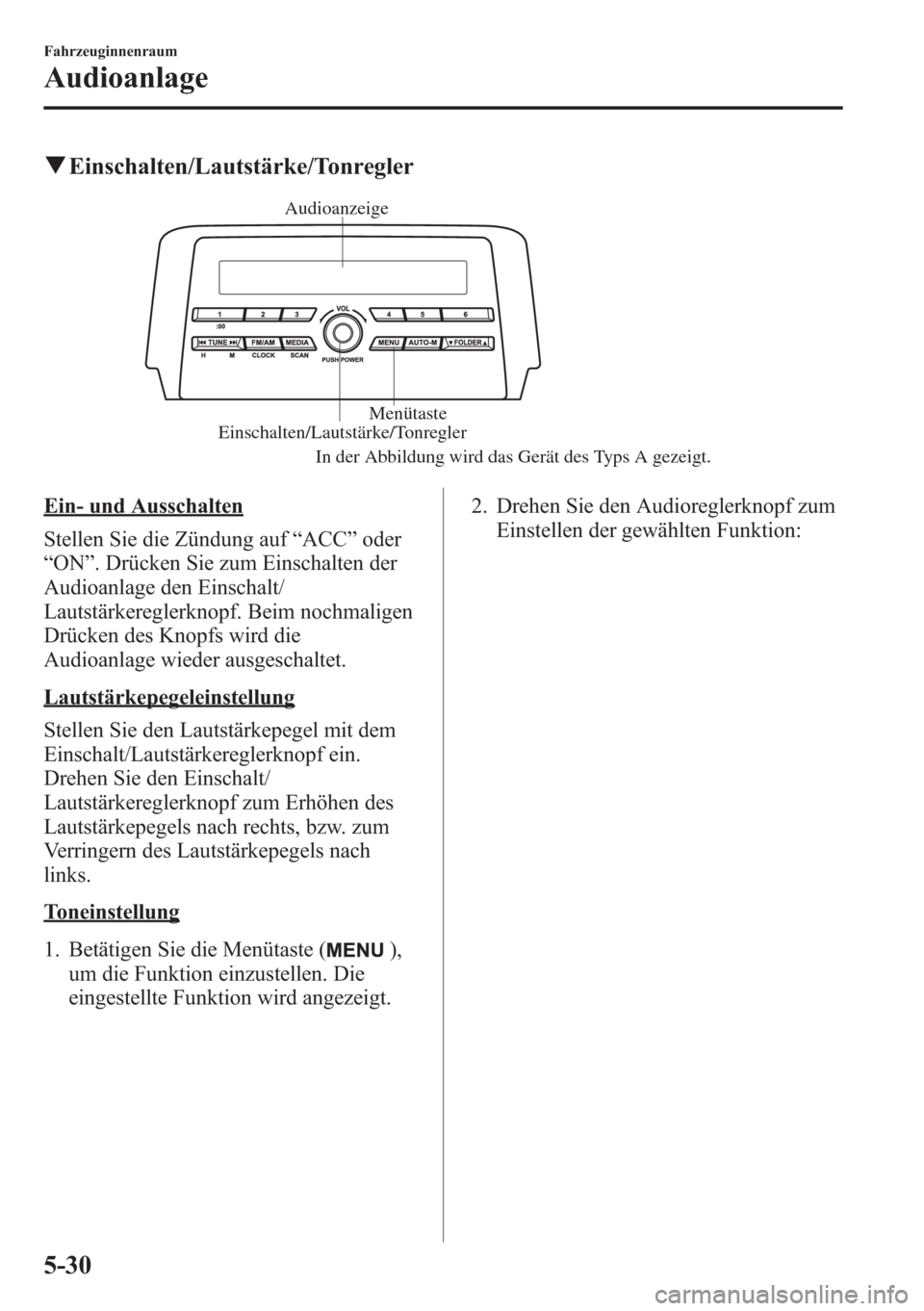

qEinschalten/Lautstärke/Tonregler
Einschalten/Lautstärke/Tonregler
In der Abbildun
g wird das Gerät des Typs A gezeigt. Menütaste Audioanzeige
Ein- und Ausschalten
Stellen Sie die Zündung auf“ACC”oder
“ON”. Drücken Sie zum Einschalten der
Audioanlage den Einschalt/
Lautstärkereglerknopf. Beim nochmaligen
Drücken des Knopfs wird die
Audioanlage wieder ausgeschaltet.
Lautstärkepegeleinstellung
Stellen Sie den Lautstärkepegel mit dem
Einschalt/Lautstärkereglerknopf ein.
Drehen Sie den Einschalt/
Lautstärkereglerknopf zum Erhöhen des
Lautstärkepegels nach rechts, bzw. zum
Verringern des Lautstärkepegels nach
links.
Toneinstellung
1. Betätigen Sie die Menütaste (
),
um die Funktion einzustellen. Die
eingestellte Funktion wird angezeigt.2. Drehen Sie den Audioreglerknopf zum
Einstellen der gewählten Funktion:
5-30
Fahrzeuginnenraum
Audioanlage

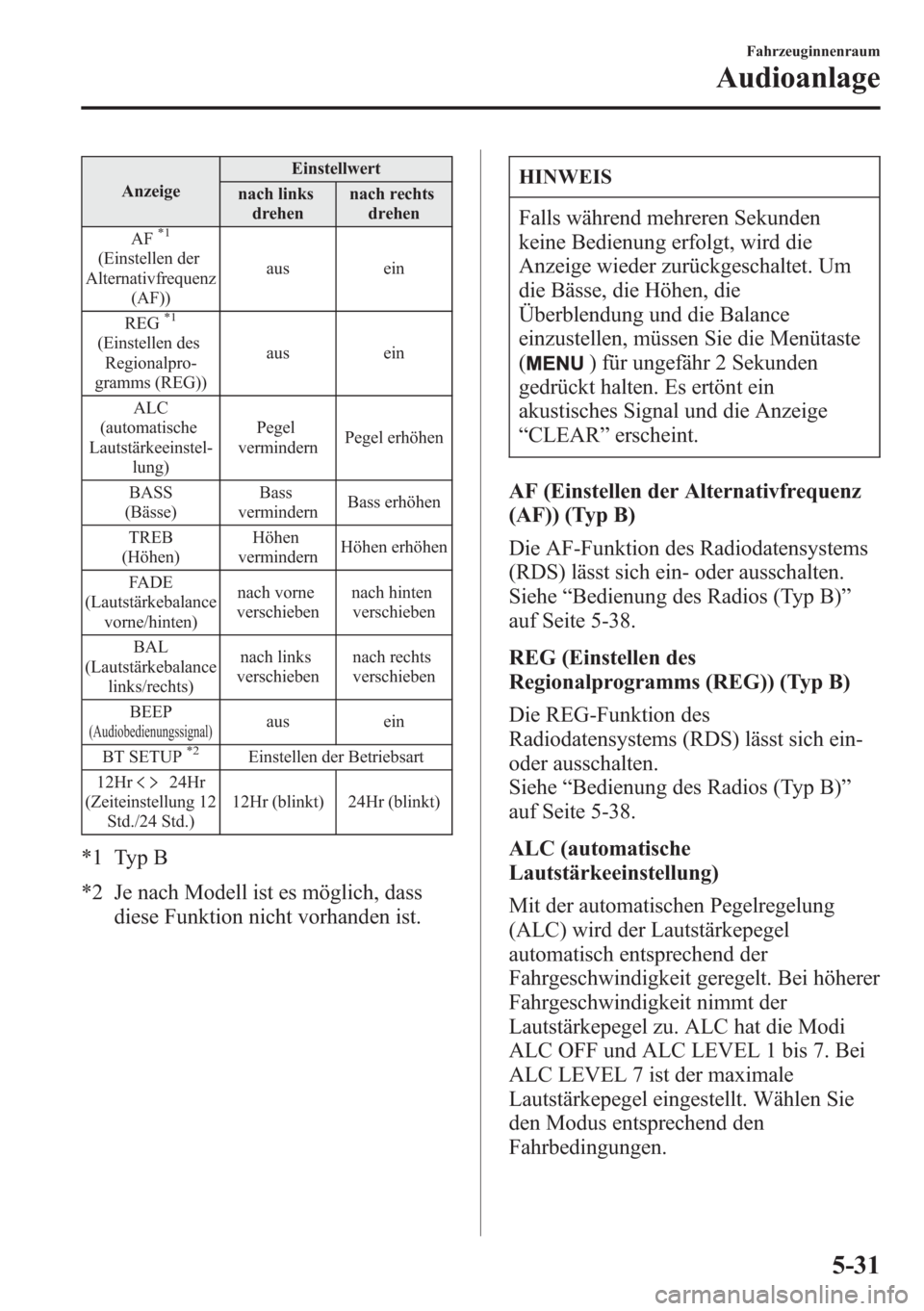

AnzeigeEinstellwert
nach links
drehennach rechts
drehen
AF
*1
(Einstellen der
Alternativfrequenz
(AF))aus ein
REG
*1
(Einstellen des
Regionalpro-
gramms (REG))aus ein
ALC
(automatische
Lautstärkeeinstel-
lung)Pegel
vermindernPegel erhöhen
BASS
(Bässe)Bass
vermindernBass erhöhen
TREB
(Höhen)Höhen
vermindernHöhen erhöhen
FADE
(Lautstärkebalance
vorne/hinten)nach vorne
verschiebennach hinten
verschieben
BAL
(Lautstärkebalance
links/rechts)nach links
verschiebennach rechts
verschieben
BEEP
(Audiobedienungssignal)aus ein
BT SETUP
*2Einstellen der Betriebsart
12Hr
24Hr
(Zeiteinstellung 12
Std./24 Std.)12Hr (blinkt) 24Hr (blinkt)
*1 Typ B
*2 Je nach Modell ist es möglich, dass
diese Funktion nicht vorhanden ist.
HINWEIS
Falls während mehreren Sekunden
keine Bedienung erfolgt, wird die
Anzeige wieder zurückgeschaltet. Um
die Bässe, die Höhen, die
Überblendung und die Balance
einzustellen, müssen Sie die Menütaste
(
) für ungefähr 2 Sekunden
gedrückt halten. Es ertönt ein
akustisches Signal und die Anzeige
“CLEAR”erscheint.
AF (Einstellen der Alternativfrequenz
(AF)) (Typ B)
Die AF-Funktion des Radiodatensystems
(RDS) lässt sich ein- oder ausschalten.
Siehe“Bedienung des Radios (Typ B)”
auf Seite 5-38.
REG (Einstellen des
Regionalprogramms (REG)) (Typ B)
Die REG-Funktion des
Radiodatensystems (RDS) lässt sich ein-
oder ausschalten.
Siehe“Bedienung des Radios (Typ B)”
auf Seite 5-38.
ALC (automatische
Lautstärkeeinstellung)
Mit der automatischen Pegelregelung
(ALC) wird der Lautstärkepegel
automatisch entsprechend der
Fahrgeschwindigkeit geregelt. Bei höherer
Fahrgeschwindigkeit nimmt der
Lautstärkepegel zu. ALC hat die Modi
ALC OFF und ALC LEVEL 1 bis 7. Bei
ALC LEVEL 7 ist der maximale
Lautstärkepegel eingestellt. Wählen Sie
den Modus entsprechend den
Fahrbedingungen.
Fahrzeuginnenraum
Audioanlage
5-31
