MAZDA MODEL 6 2015 Betriebsanleitung (in German)

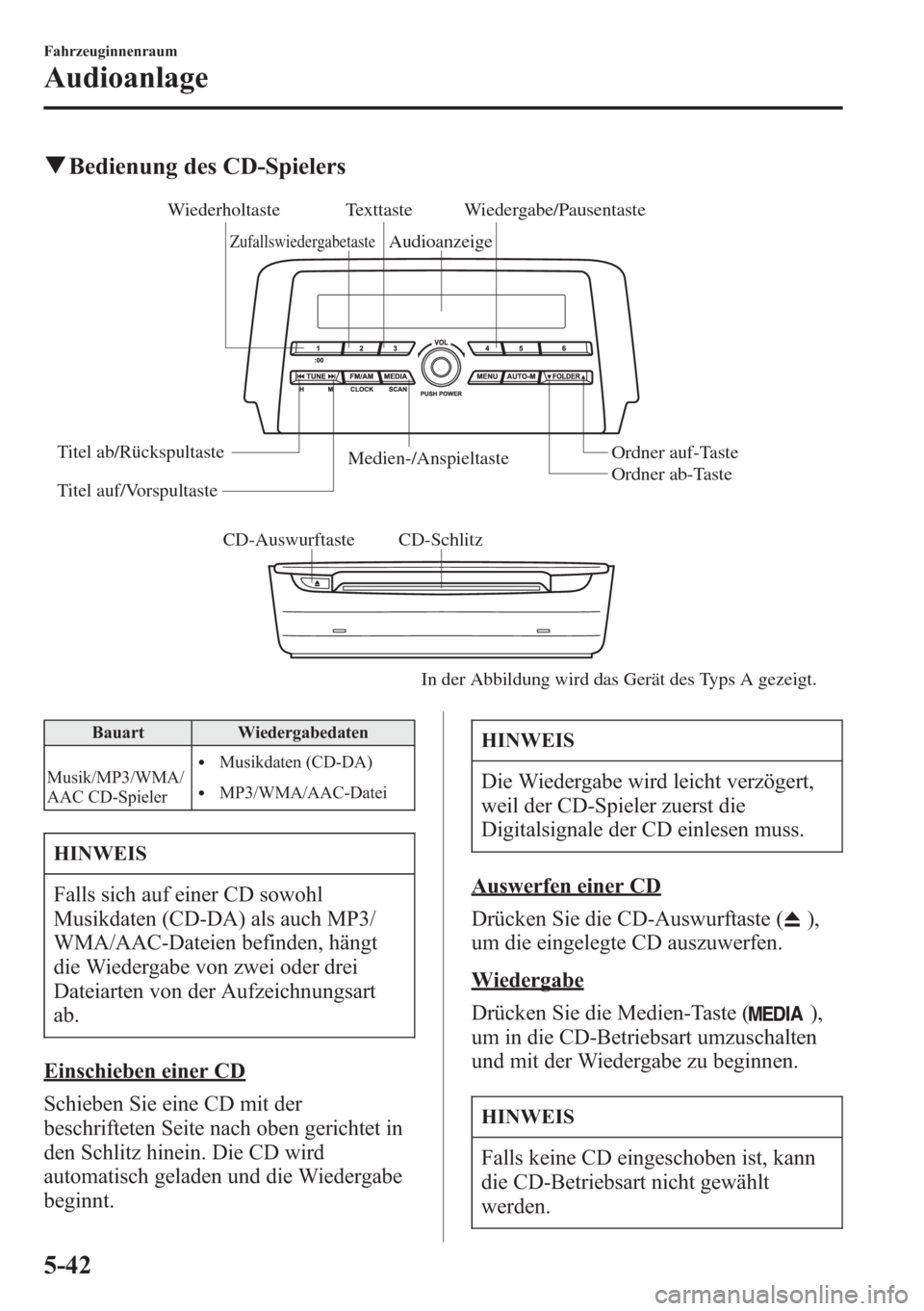

qBedienung des CD-Spielers
CD-Auswurftaste CD-Schlitz Titel ab/Rückspultaste
Titel auf/Vorspultaste
In der Abbildung wird das Gerät des Typs A gezeigt. Wiederholtaste Texttaste Wiedergabe/Pausentaste
ZufallswiedergabetasteAudioanzeige
Medien-/AnspieltasteOrdner auf-Taste
Ordner ab-Taste
Bauart Wiedergabedaten
Musik/MP3/WMA/
AAC CD-Spieler
lMusikdaten (CD-DA)
lMP3/WMA/AAC-Datei
HINWEIS
Falls sich auf einer CD sowohl
Musikdaten (CD-DA) als auch MP3/
WMA/AAC-Dateien befinden, hängt
die Wiedergabe von zwei oder drei
Dateiarten von der Aufzeichnungsart
ab.
Einschieben einer CD
Schieben Sie eine CD mit der
beschrifteten Seite nach oben gerichtet in
den Schlitz hinein. Die CD wird
automatisch geladen und die Wiedergabe
beginnt.
HINWEIS
Die Wiedergabe wird leicht verzögert,
weil der CD-Spieler zuerst die
Digitalsignale der CD einlesen muss.
Auswerfen einer CD
Drücken Sie die CD-Auswurftaste (
),
um die eingelegte CD auszuwerfen.
Wiedergabe
Drücken Sie die Medien-Taste (
),
um in die CD-Betriebsart umzuschalten
und mit der Wiedergabe zu beginnen.
HINWEIS
Falls keine CD eingeschoben ist, kann
die CD-Betriebsart nicht gewählt
werden.
5-42
Fahrzeuginnenraum
Audioanlage

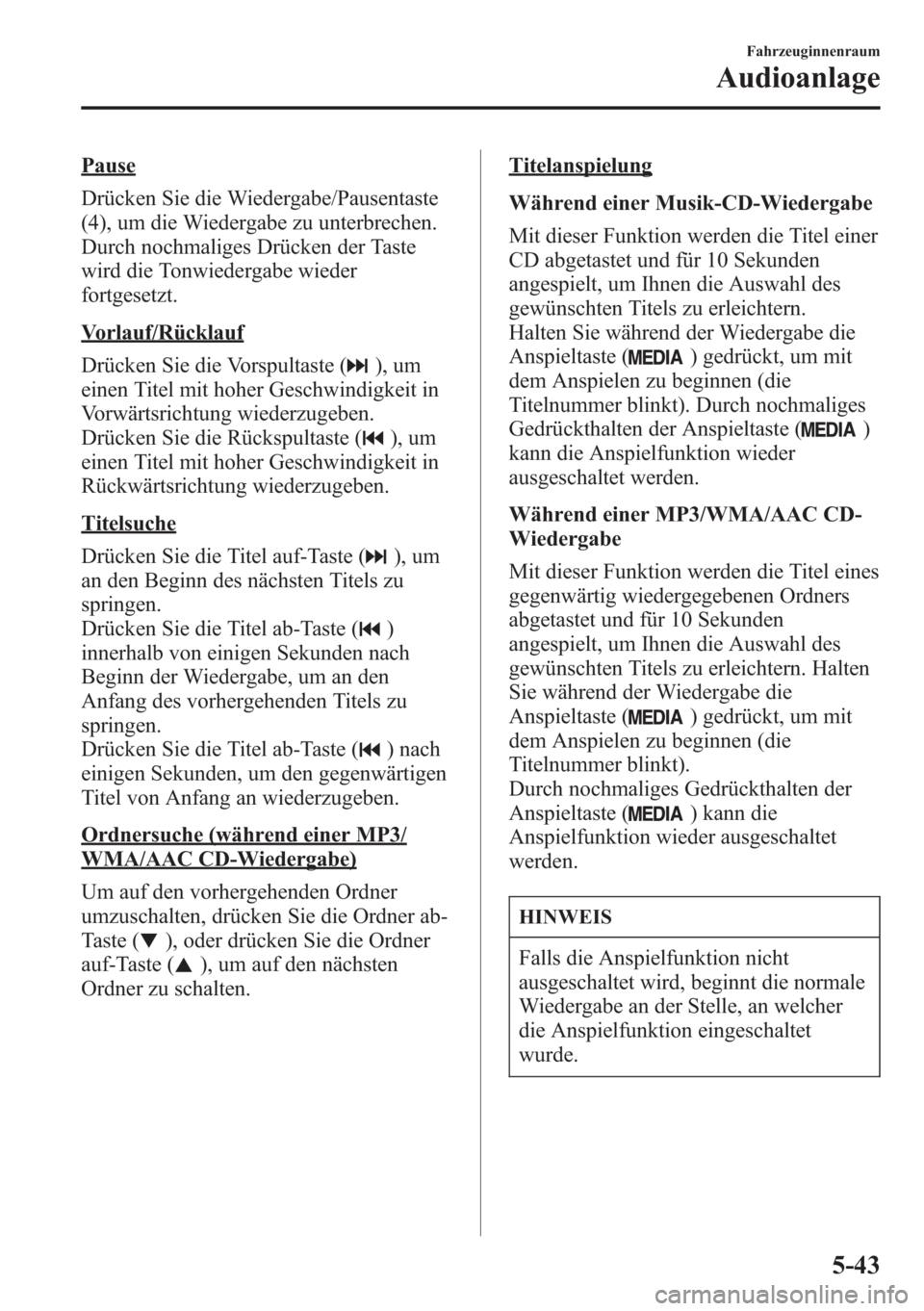

Pause
Drücken Sie die Wiedergabe/Pausentaste
(4), um die Wiedergabe zu unterbrechen.
Durch nochmaliges Drücken der Taste
wird die Tonwiedergabe wieder
fortgesetzt.
Vorlauf/Rücklauf
Drücken Sie die Vorspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Vorwärtsrichtung wiederzugeben.
Drücken Sie die Rückspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Rückwärtsrichtung wiederzugeben.
Titelsuche
Drücken Sie die Titel auf-Taste (
), um
an den Beginn des nächsten Titels zu
springen.
Drücken Sie die Titel ab-Taste (
)
innerhalb von einigen Sekunden nach
Beginn der Wiedergabe, um an den
Anfang des vorhergehenden Titels zu
springen.
Drücken Sie die Titel ab-Taste (
) nach
einigen Sekunden, um den gegenwärtigen
Titel von Anfang an wiederzugeben.
Ordnersuche (während einer MP3/
WMA/AAC CD-Wiedergabe)
Um auf den vorhergehenden Ordner
umzuschalten, drücken Sie die Ordner ab-
Taste (
), oder drücken Sie die Ordner
auf-Taste (
), um auf den nächsten
Ordner zu schalten.
Titelanspielung
Während einer Musik-CD-Wiedergabe
Mit dieser Funktion werden die Titel einer
CD abgetastet und für 10 Sekunden
angespielt, um Ihnen die Auswahl des
gewünschten Titels zu erleichtern.
Halten Sie während der Wiedergabe die
Anspieltaste (
) gedrückt, um mit
dem Anspielen zu beginnen (die
Titelnummer blinkt). Durch nochmaliges
Gedrückthalten der Anspieltaste (
)
kann die Anspielfunktion wieder
ausgeschaltet werden.
Während einer MP3/WMA/AAC CD-
Wiedergabe
Mit dieser Funktion werden die Titel eines
gegenwärtig wiedergegebenen Ordners
abgetastet und für 10 Sekunden
angespielt, um Ihnen die Auswahl des
gewünschten Titels zu erleichtern. Halten
Sie während der Wiedergabe die
Anspieltaste (
) gedrückt, um mit
dem Anspielen zu beginnen (die
Titelnummer blinkt).
Durch nochmaliges Gedrückthalten der
Anspieltaste (
) kann die
Anspielfunktion wieder ausgeschaltet
werden.
HINWEIS
Falls die Anspielfunktion nicht
ausgeschaltet wird, beginnt die normale
Wiedergabe an der Stelle, an welcher
die Anspielfunktion eingeschaltet
wurde.
Fahrzeuginnenraum
Audioanlage
5-43

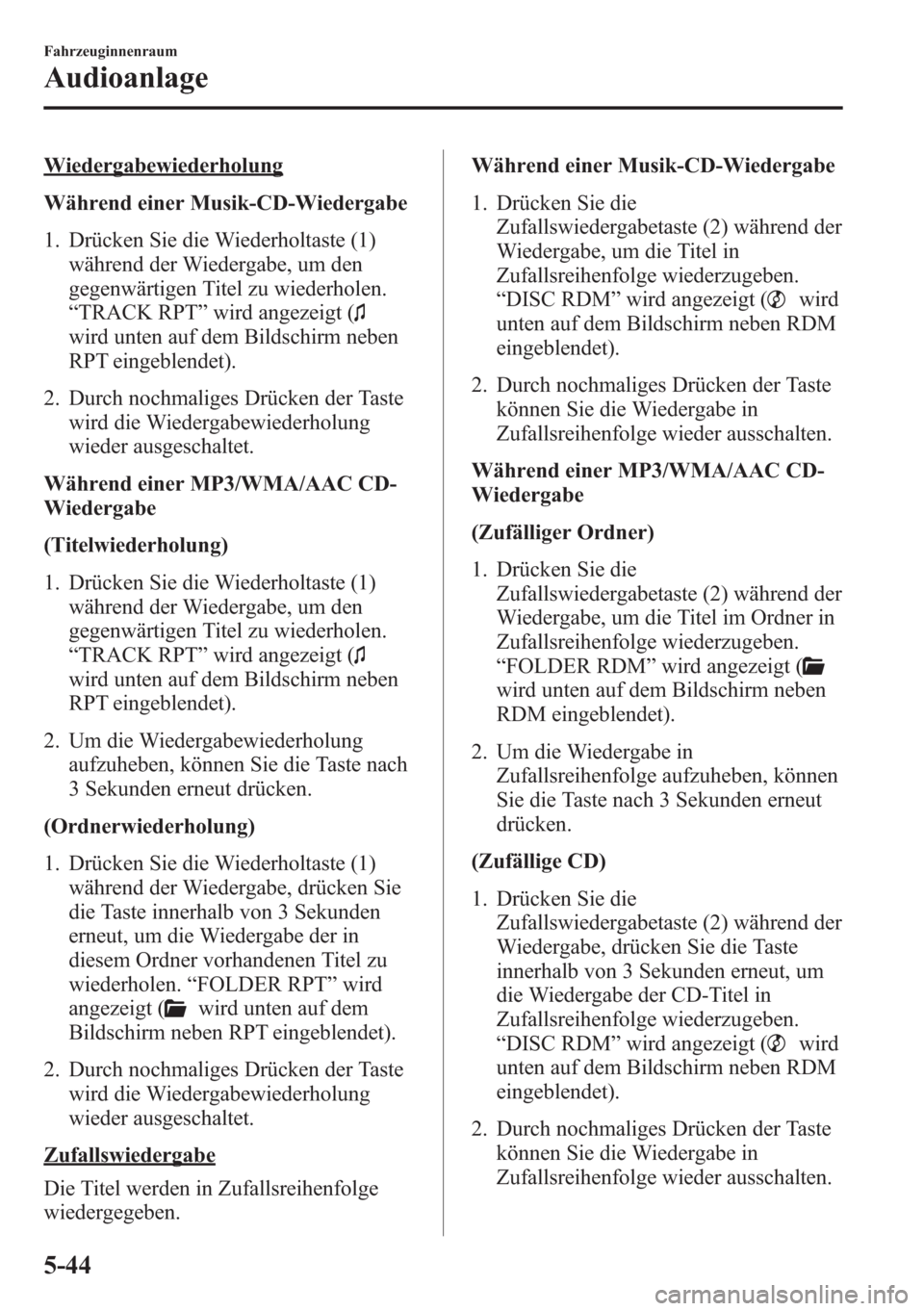

Wiedergabewiederholung
Während einer Musik-CD-Wiedergabe
1. Drücken Sie die Wiederholtaste (1)
während der Wiedergabe, um den
gegenwärtigen Titel zu wiederholen.
“TRACK RPT”wird angezeigt (
wird unten auf dem Bildschirm neben
RPT eingeblendet).
2. Durch nochmaliges Drücken der Taste
wird die Wiedergabewiederholung
wieder ausgeschaltet.
Während einer MP3/WMA/AAC CD-
Wiedergabe
(Titelwiederholung)
1. Drücken Sie die Wiederholtaste (1)
während der Wiedergabe, um den
gegenwärtigen Titel zu wiederholen.
“TRACK RPT”wird angezeigt (
wird unten auf dem Bildschirm neben
RPT eingeblendet).
2. Um die Wiedergabewiederholung
aufzuheben, können Sie die Taste nach
3 Sekunden erneut drücken.
(Ordnerwiederholung)
1. Drücken Sie die Wiederholtaste (1)
während der Wiedergabe, drücken Sie
die Taste innerhalb von 3 Sekunden
erneut, um die Wiedergabe der in
diesem Ordner vorhandenen Titel zu
wiederholen.“FOLDER RPT”wird
angezeigt (
wird unten auf dem
Bildschirm neben RPT eingeblendet).
2. Durch nochmaliges Drücken der Taste
wird die Wiedergabewiederholung
wieder ausgeschaltet.
Zufallswiedergabe
Die Titel werden in Zufallsreihenfolge
wiedergegeben.Während einer Musik-CD-Wiedergabe
1. Drücken Sie die
Zufallswiedergabetaste (2) während der
Wiedergabe, um die Titel in
Zufallsreihenfolge wiederzugeben.
“DISC RDM”wird angezeigt (
wird
unten auf dem Bildschirm neben RDM
eingeblendet).
2. Durch nochmaliges Drücken der Taste
können Sie die Wiedergabe in
Zufallsreihenfolge wieder ausschalten.
Während einer MP3/WMA/AAC CD-
Wiedergabe
(Zufälliger Ordner)
1. Drücken Sie die
Zufallswiedergabetaste (2) während der
Wiedergabe, um die Titel im Ordner in
Zufallsreihenfolge wiederzugeben.
“FOLDER RDM”wird angezeigt (
wird unten auf dem Bildschirm neben
RDM eingeblendet).
2. Um die Wiedergabe in
Zufallsreihenfolge aufzuheben, können
Sie die Taste nach 3 Sekunden erneut
drücken.
(Zufällige CD)
1. Drücken Sie die
Zufallswiedergabetaste (2) während der
Wiedergabe, drücken Sie die Taste
innerhalb von 3 Sekunden erneut, um
die Wiedergabe der CD-Titel in
Zufallsreihenfolge wiederzugeben.
“DISC RDM”wird angezeigt (
wird
unten auf dem Bildschirm neben RDM
eingeblendet).
2. Durch nochmaliges Drücken der Taste
können Sie die Wiedergabe in
Zufallsreihenfolge wieder ausschalten.
5-44
Fahrzeuginnenraum
Audioanlage

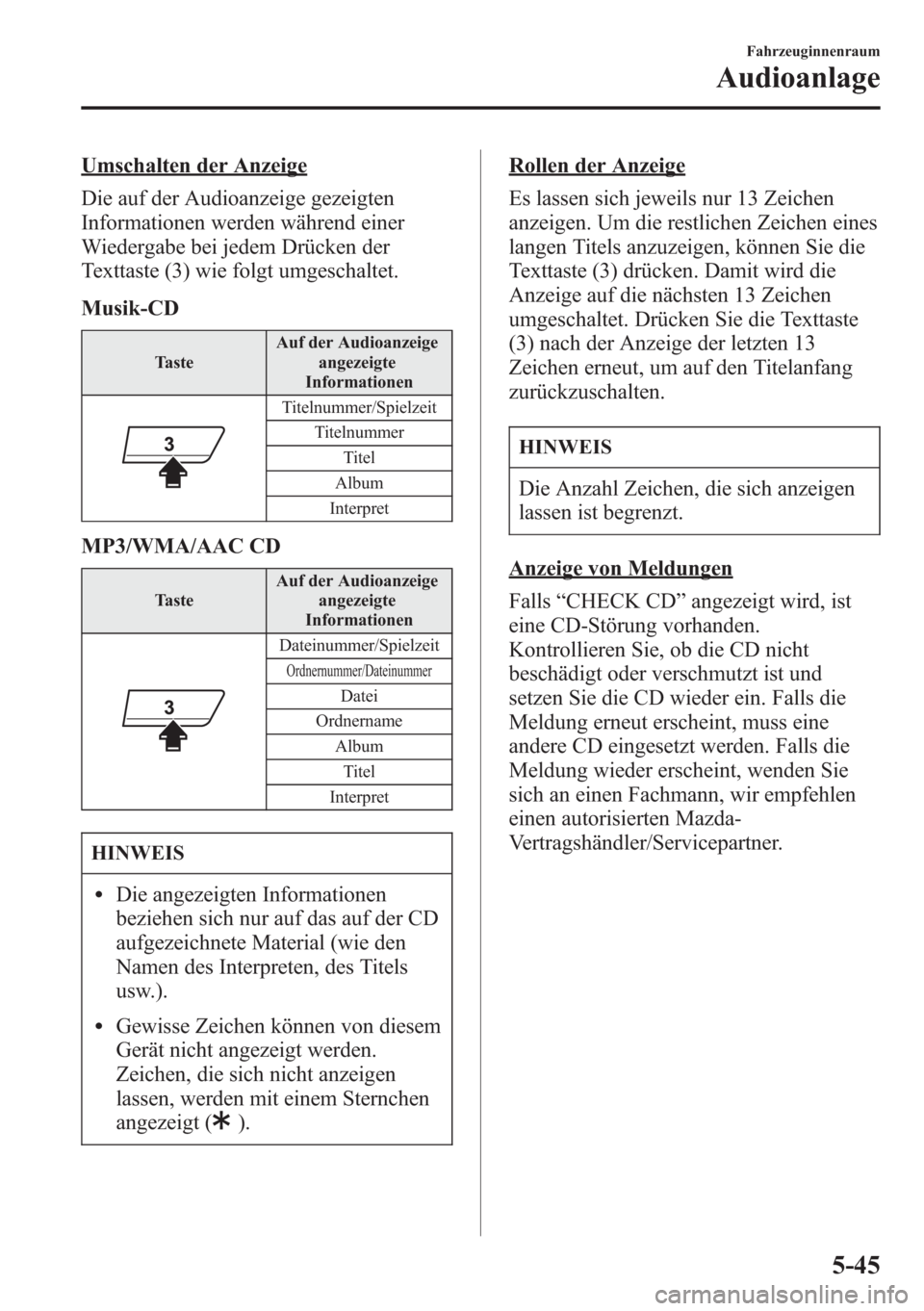

Umschalten der Anzeige
Die auf der Audioanzeige gezeigten
Informationen werden während einer
Wiedergabe bei jedem Drücken der
Texttaste (3) wie folgt umgeschaltet.
Musik-CD
TasteAuf der Audioanzeige
angezeigte
Informationen
Titelnummer/Spielzeit
Titelnummer
Titel
Album
Interpret
MP3/WMA/AAC CD
TasteAuf der Audioanzeige
angezeigte
Informationen
Dateinummer/Spielzeit
Ordnernummer/Dateinummer
Datei
Ordnername
Album
Titel
Interpret
HINWEIS
lDie angezeigten Informationen
beziehen sich nur auf das auf der CD
aufgezeichnete Material (wie den
Namen des Interpreten, des Titels
usw.).
lGewisse Zeichen können von diesem
Gerät nicht angezeigt werden.
Zeichen, die sich nicht anzeigen
lassen, werden mit einem Sternchen
angezeigt (
).
Rollen der Anzeige
Es lassen sich jeweils nur 13 Zeichen
anzeigen. Um die restlichen Zeichen eines
langen Titels anzuzeigen, können Sie die
Texttaste (3) drücken. Damit wird die
Anzeige auf die nächsten 13 Zeichen
umgeschaltet. Drücken Sie die Texttaste
(3) nach der Anzeige der letzten 13
Zeichen erneut, um auf den Titelanfang
zurückzuschalten.
HINWEIS
Die Anzahl Zeichen, die sich anzeigen
lassen ist begrenzt.
Anzeige von Meldungen
Falls“CHECK CD”angezeigt wird, ist
eine CD-Störung vorhanden.
Kontrollieren Sie, ob die CD nicht
beschädigt oder verschmutzt ist und
setzen Sie die CD wieder ein. Falls die
Meldung erneut erscheint, muss eine
andere CD eingesetzt werden. Falls die
Meldung wieder erscheint, wenden Sie
sich an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Fahrzeuginnenraum
Audioanlage
5-45

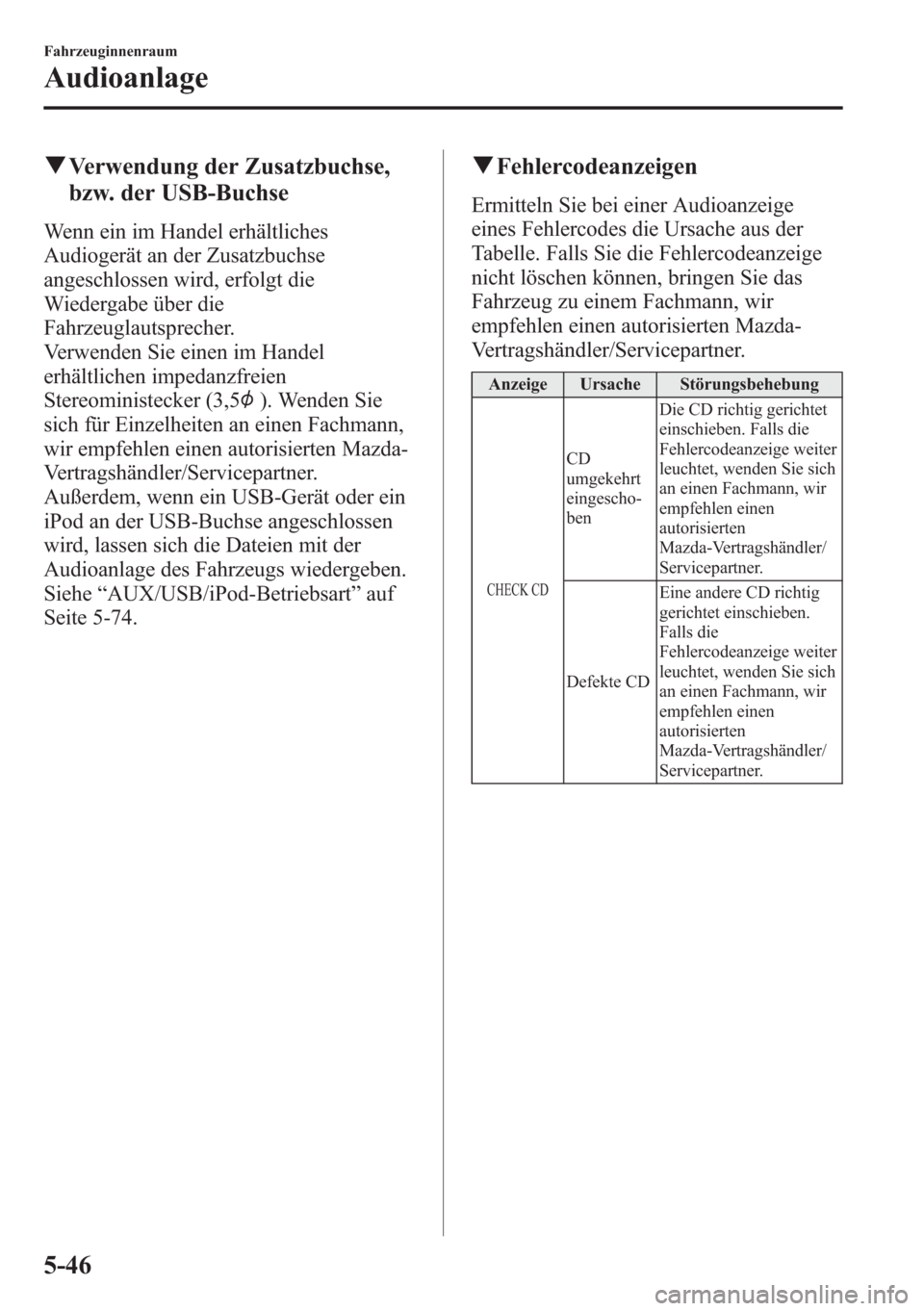

qVerwendung der Zusatzbuchse,
bzw. der USB-Buchse
Wenn ein im Handel erhältliches
Audiogerät an der Zusatzbuchse
angeschlossen wird, erfolgt die
Wiedergabe über die
Fahrzeuglautsprecher.
Verwenden Sie einen im Handel
erhältlichen impedanzfreien
Stereoministecker (3,5
). Wenden Sie
sich für Einzelheiten an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Außerdem, wenn ein USB-Gerät oder ein
iPod an der USB-Buchse angeschlossen
wird, lassen sich die Dateien mit der
Audioanlage des Fahrzeugs wiedergeben.
Siehe“AUX/USB/iPod-Betriebsart”auf
Seite 5-74.
qFehlercodeanzeigen
Ermitteln Sie bei einer Audioanzeige
eines Fehlercodes die Ursache aus der
Tabelle. Falls Sie die Fehlercodeanzeige
nicht löschen können, bringen Sie das
Fahrzeug zu einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Anzeige Ursache Störungsbehebung
CHECK CD
CD
umgekehrt
eingescho-
benDie CD richtig gerichtet
einschieben. Falls die
Fehlercodeanzeige weiter
leuchtet, wenden Sie sich
an einen Fachmann, wir
empfehlen einen
autorisierten
Mazda-Vertragshändler/
Servicepartner.
Defekte CDEine andere CD richtig
gerichtet einschieben.
Falls die
Fehlercodeanzeige weiter
leuchtet, wenden Sie sich
an einen Fachmann, wir
empfehlen einen
autorisierten
Mazda-Vertragshändler/
Servicepartner.
5-46
Fahrzeuginnenraum
Audioanlage

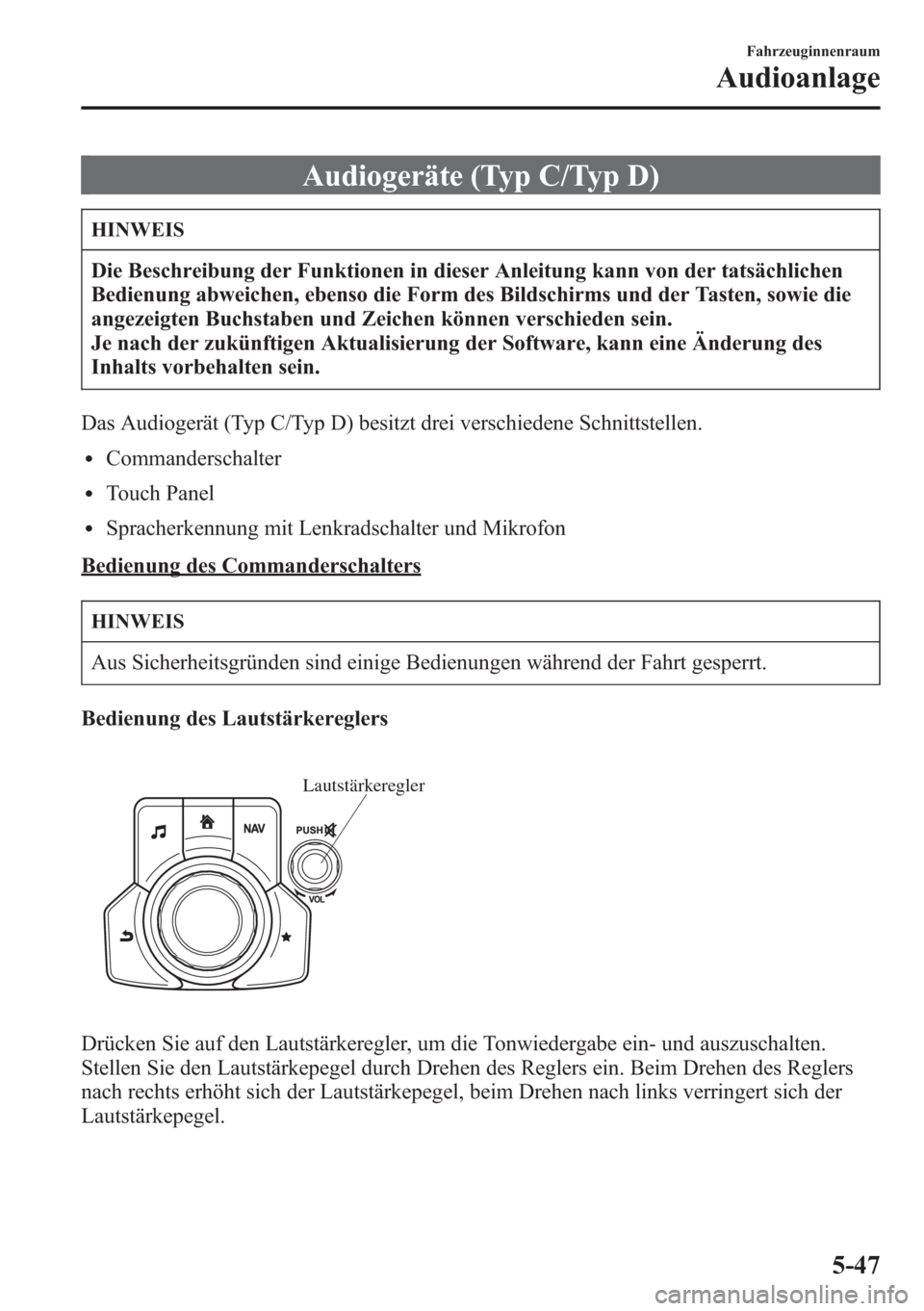

Audiogeräte (Typ C/Typ D)
HINWEIS
Die Beschreibung der Funktionen in dieser Anleitung kann von der tatsächlichen
Bedienung abweichen, ebenso die Form des Bildschirms und der Tasten, sowie die
angezeigten Buchstaben und Zeichen können verschieden sein.
Je nach der zukünftigen Aktualisierung der Software, kann eine Änderung des
Inhalts vorbehalten sein.
Das Audiogerät (Typ C/Typ D) besitzt drei verschiedene Schnittstellen.
lCommanderschalter
lTouch Panel
lSpracherkennung mit Lenkradschalter und Mikrofon
Bedienung des Commanderschalters
HINWEIS
Aus Sicherheitsgründen sind einige Bedienungen während der Fahrt gesperrt.
Bedienung des Lautstärkereglers
Lautstärkeregler
Drücken Sie auf den Lautstärkeregler, um die Tonwiedergabe ein- und auszuschalten.
Stellen Sie den Lautstärkepegel durch Drehen des Reglers ein. Beim Drehen des Reglers
nach rechts erhöht sich der Lautstärkepegel, beim Drehen nach links verringert sich der
Lautstärkepegel.
Fahrzeuginnenraum
Audioanlage
5-47

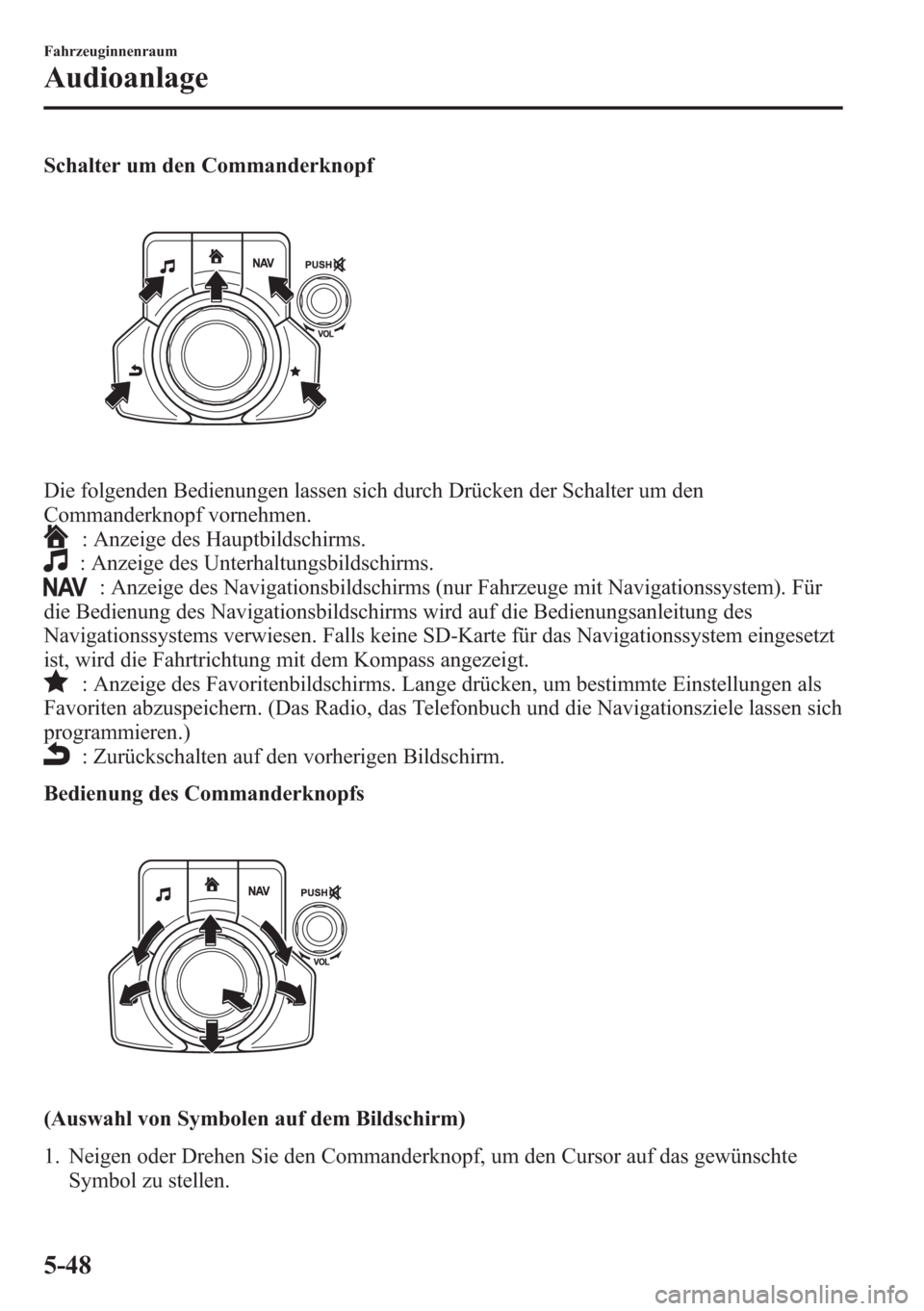

Schalter um den Commanderknopf
Die folgenden Bedienungen lassen sich durch Drücken der Schalter um den
Commanderknopf vornehmen.
: Anzeige des Hauptbildschirms.
: Anzeige des Unterhaltungsbildschirms.
: Anzeige des Navigationsbildschirms (nur Fahrzeuge mit Navigationssystem). Für
die Bedienung des Navigationsbildschirms wird auf die Bedienungsanleitung des
Navigationssystems verwiesen. Falls keine SD-Karte für das Navigationssystem eingesetzt
ist, wird die Fahrtrichtung mit dem Kompass angezeigt.
: Anzeige des Favoritenbildschirms. Lange drücken, um bestimmte Einstellungen als
Favoriten abzuspeichern. (Das Radio, das Telefonbuch und die Navigationsziele lassen sich
programmieren.)
: Zurückschalten auf den vorherigen Bildschirm.
Bedienung des Commanderknopfs
(Auswahl von Symbolen auf dem Bildschirm)
1. Neigen oder Drehen Sie den Commanderknopf, um den Cursor auf das gewünschte
Symbol zu stellen.
5-48
Fahrzeuginnenraum
Audioanlage

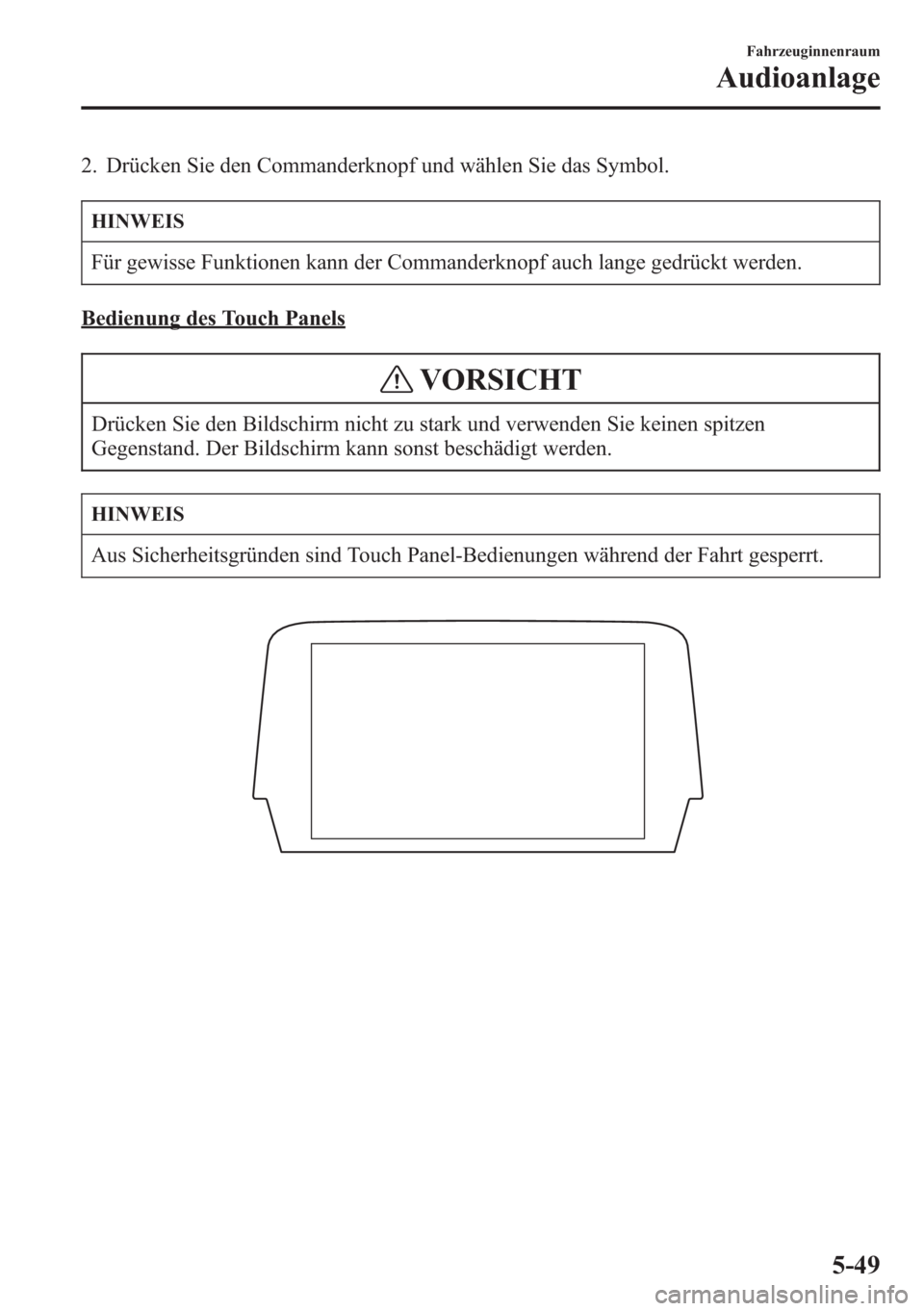

2. Drücken Sie den Commanderknopf und wählen Sie das Symbol.
HINWEIS
Für gewisse Funktionen kann der Commanderknopf auch lange gedrückt werden.
Bedienung des Touch Panels
VORSICHT
Drücken Sie den Bildschirm nicht zu stark und verwenden Sie keinen spitzen
Gegenstand. Der Bildschirm kann sonst beschädigt werden.
HINWEIS
Aus Sicherheitsgründen sind Touch Panel-Bedienungen während der Fahrt gesperrt.
Fahrzeuginnenraum
Audioanlage
5-49

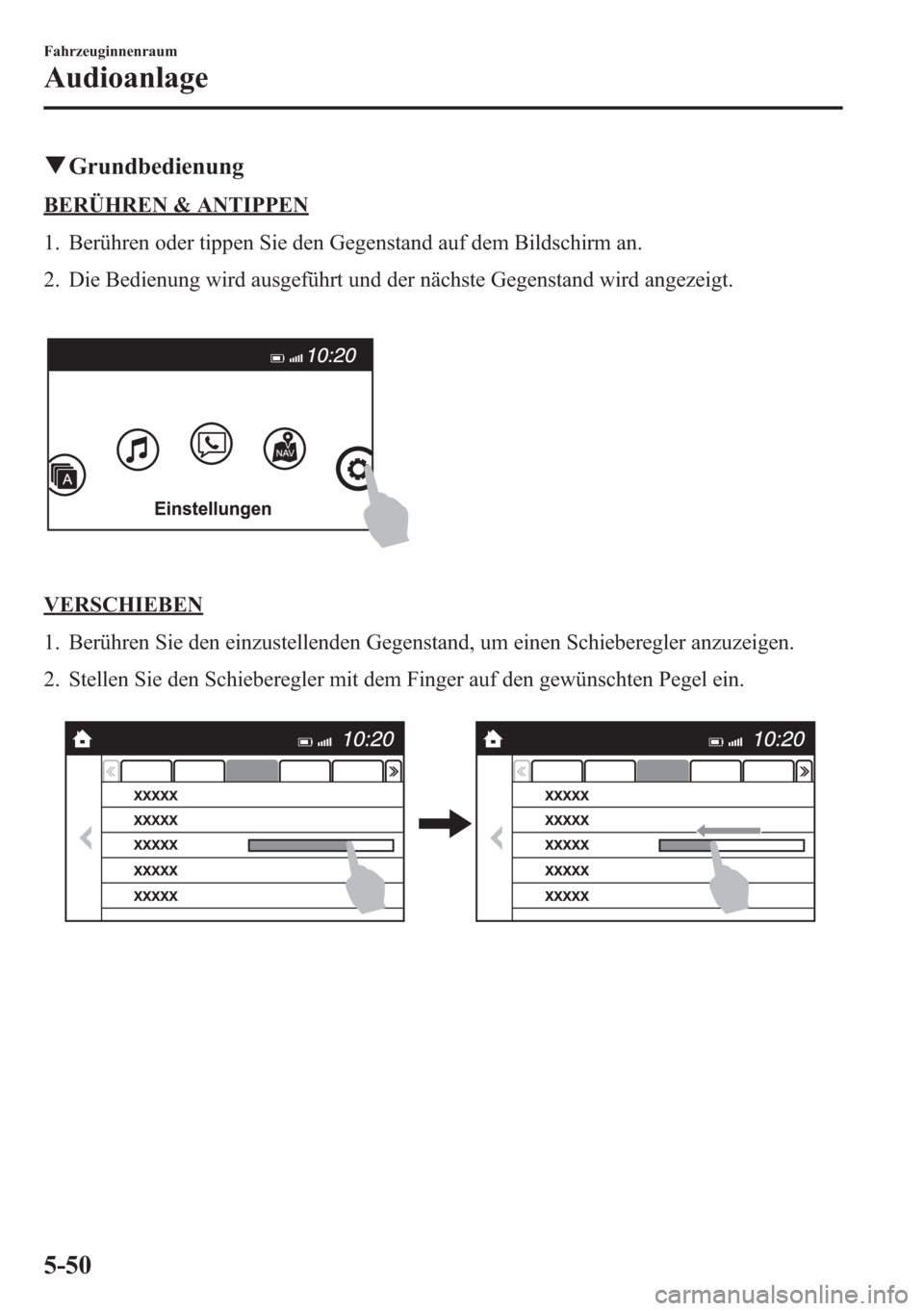

qGrundbedienung
BERÜHREN & ANTIPPEN
1. Berühren oder tippen Sie den Gegenstand auf dem Bildschirm an.
2. Die Bedienung wird ausgeführt und der nächste Gegenstand wird angezeigt.
VERSCHIEBEN
1. Berühren Sie den einzustellenden Gegenstand, um einen Schieberegler anzuzeigen.
2. Stellen Sie den Schieberegler mit dem Finger auf den gewünschten Pegel ein.
5-50
Fahrzeuginnenraum
Audioanlage

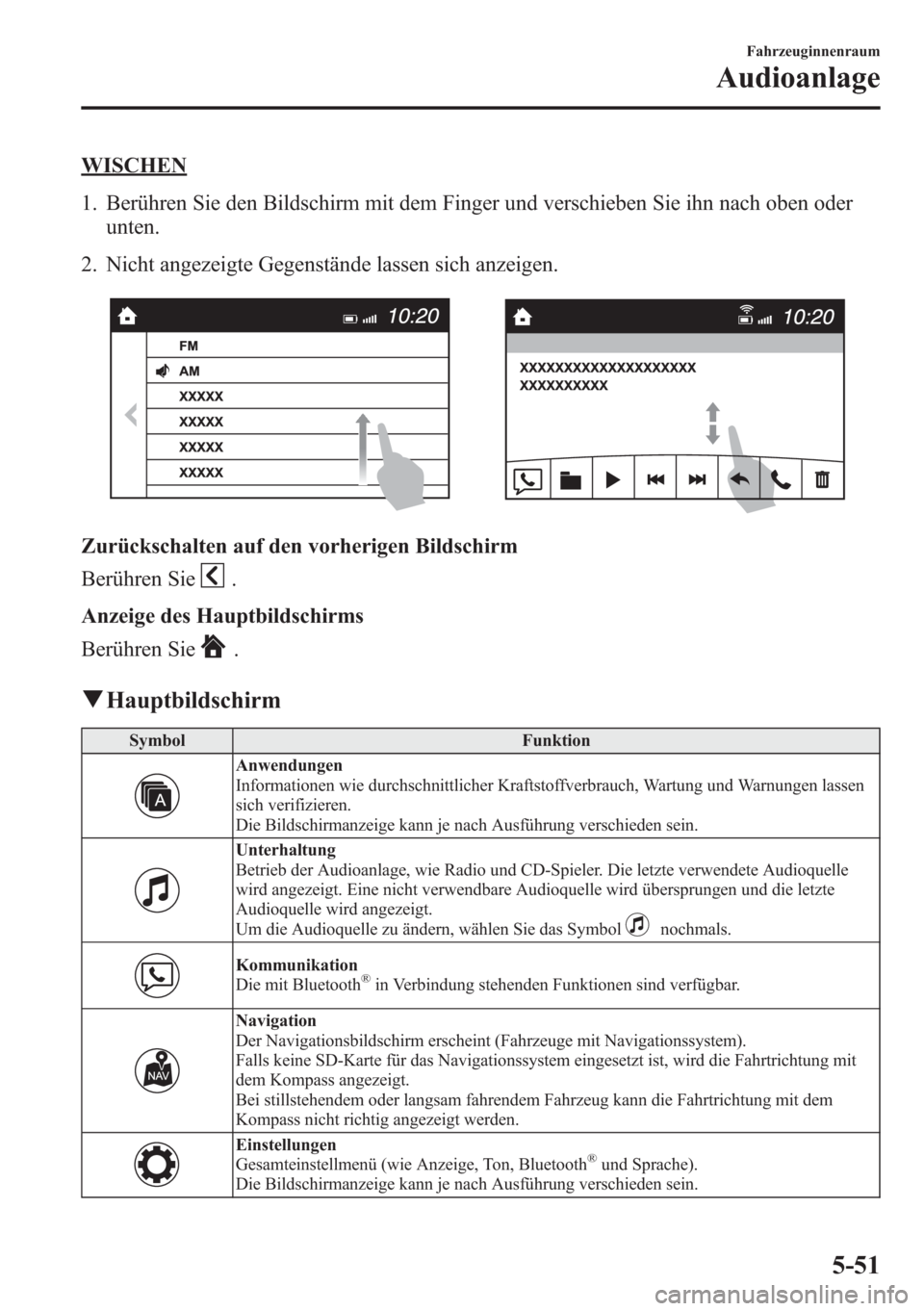

WISCHEN
1. Berühren Sie den Bildschirm mit dem Finger und verschieben Sie ihn nach oben oder
unten.
2. Nicht angezeigte Gegenstände lassen sich anzeigen.
Zurückschalten auf den vorherigen Bildschirm
Berühren Sie
.
Anzeige des Hauptbildschirms
Berühren Sie
.
qHauptbildschirm
Symbol Funktion
Anwendungen
Informationen wie durchschnittlicher Kraftstoffverbrauch, Wartung und Warnungen lassen
sich verifizieren.
Die Bildschirmanzeige kann je nach Ausführung verschieden sein.
Unterhaltung
Betrieb der Audioanlage, wie Radio und CD-Spieler. Die letzte verwendete Audioquelle
wird angezeigt. Eine nicht verwendbare Audioquelle wird übersprungen und die letzte
Audioquelle wird angezeigt.
Um die Audioquelle zu ändern, wählen Sie das Symbol
nochmals.
Kommunikation
Die mit Bluetooth®in Verbindung stehenden Funktionen sind verfügbar.
Navigation
Der Navigationsbildschirm erscheint (Fahrzeuge mit Navigationssystem).
Falls keine SD-Karte für das Navigationssystem eingesetzt ist, wird die Fahrtrichtung mit
dem Kompass angezeigt.
Bei stillstehendem oder langsam fahrendem Fahrzeug kann die Fahrtrichtung mit dem
Kompass nicht richtig angezeigt werden.
Einstellungen
Gesamteinstellmenü (wie Anzeige, Ton, Bluetooth®und Sprache).
Die Bildschirmanzeige kann je nach Ausführung verschieden sein.
Fahrzeuginnenraum
Audioanlage
5-51
