MAZDA MODEL 6 2015 Handleiding (in Dutch)

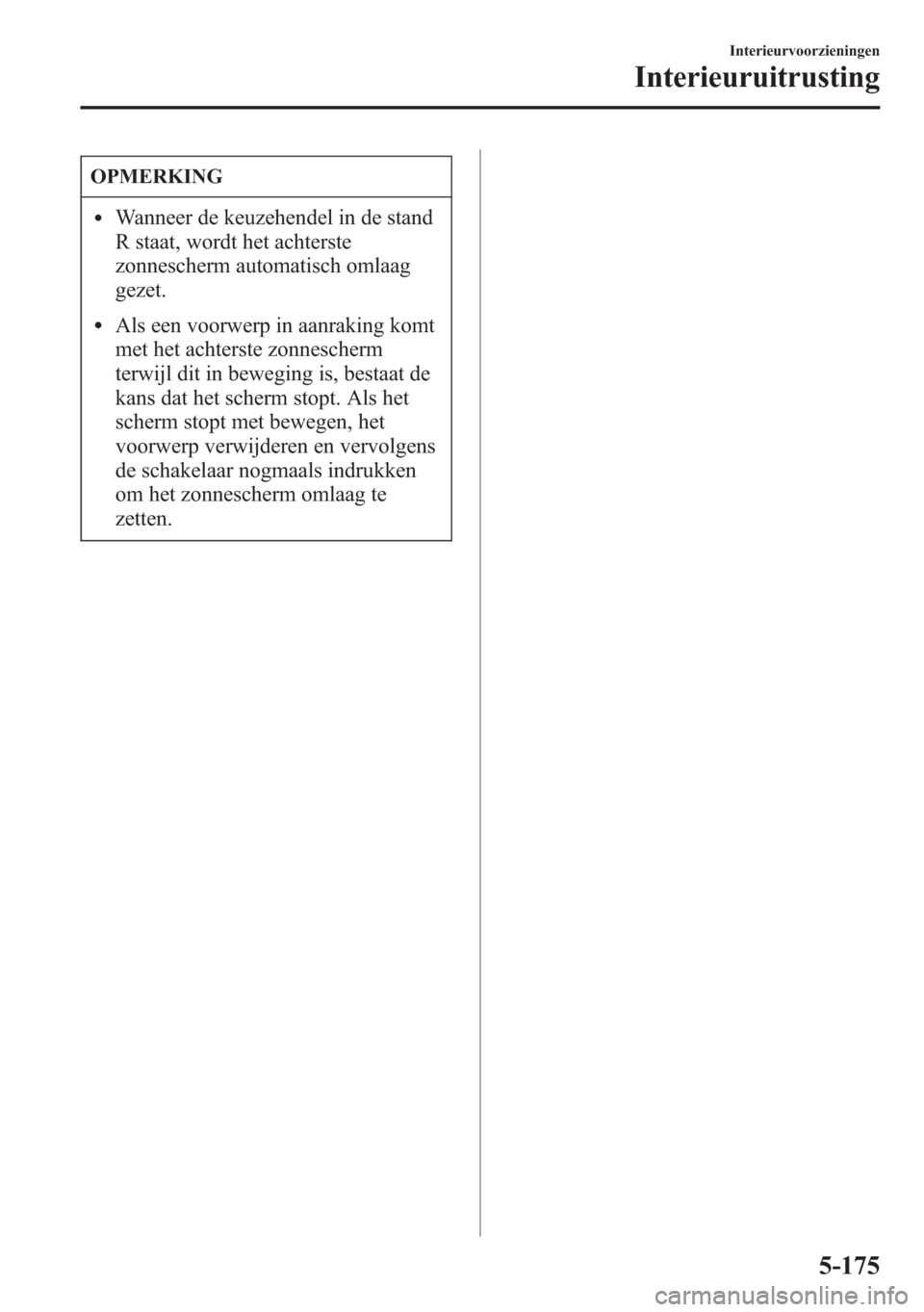

OPMERKING
lWanneer de keuzehendel in de stand
R staat, wordt het achterste
zonnescherm automatisch omlaag
gezet.
lAls een voorwerp in aanraking komt
met het achterste zonnescherm
terwijl dit in beweging is, bestaat de
kans dat het scherm stopt. Als het
scherm stopt met bewegen, het
voorwerp verwijderen en vervolgens
de schakelaar nogmaals indrukken
om het zonnescherm omlaag te
zetten.
Interieurvoorzieningen
Interieuruitrusting
5-175

5-176

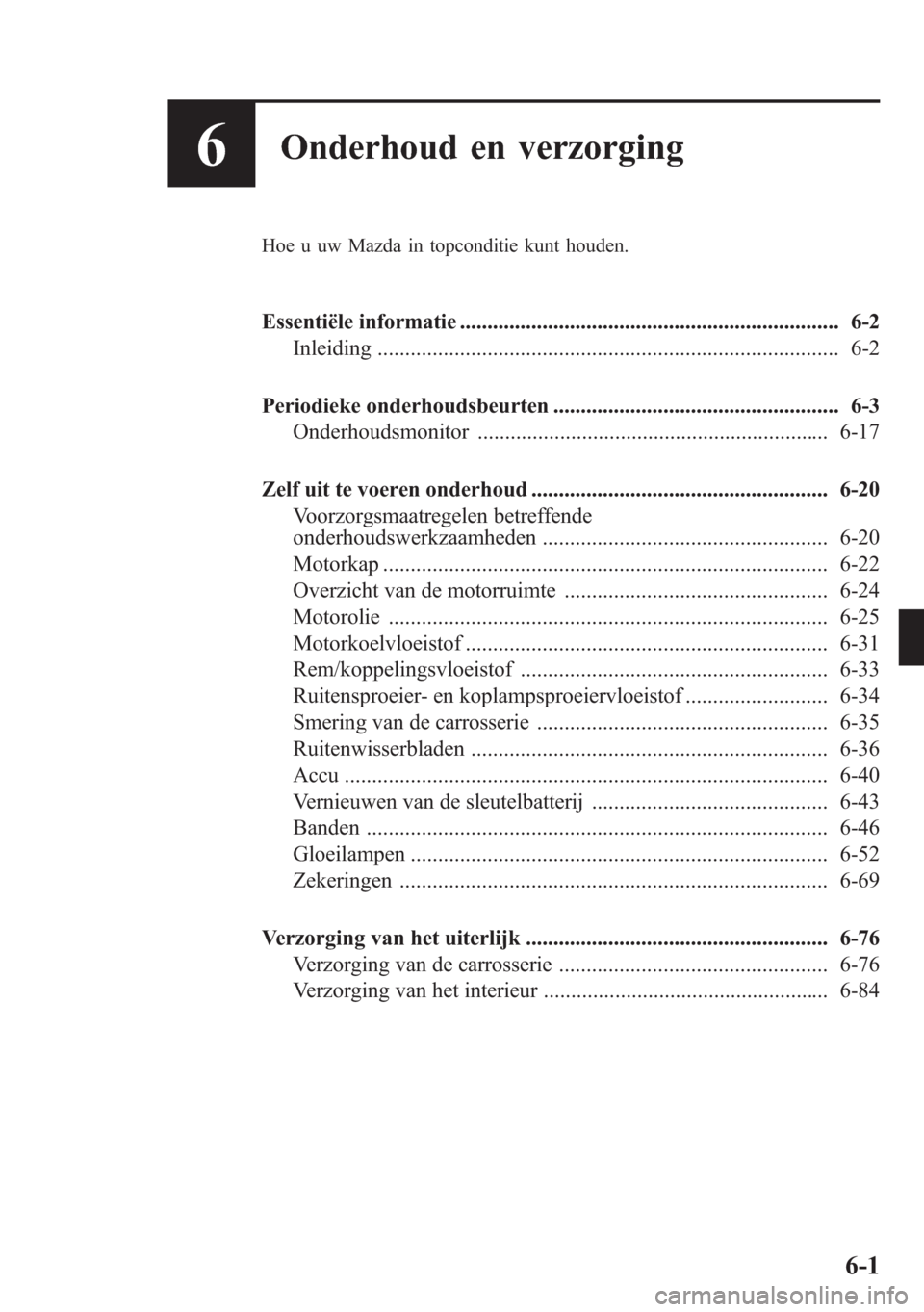

6Onderhoud en verzorging
Hoe u uw Mazda in topconditie kunt houden.
Essentiële informatie ..................................................................... 6-2
Inleiding .................................................................................... 6-2
Periodieke onderhoudsbeurten .................................................... 6-3
Onderhoudsmonitor ................................................................ 6-17
Zelf uit te voeren onderhoud ...................................................... 6-20
Voorzorgsmaatregelen betreffende
onderhoudswerkzaamheden .................................................... 6-20
Motorkap ................................................................................. 6-22
Overzicht van de motorruimte ................................................ 6-24
Motorolie ................................................................................ 6-25
Motorkoelvloeistof .................................................................. 6-31
Rem/koppelingsvloeistof ........................................................ 6-33
Ruitensproeier- en koplampsproeiervloeistof .......................... 6-34
Smering van de carrosserie ..................................................... 6-35
Ruitenwisserbladen ................................................................. 6-36
Accu ........................................................................................ 6-40
Vernieuwen van de sleutelbatterij ........................................... 6-43
Banden .................................................................................... 6-46
Gloeilampen ............................................................................ 6-52
Zekeringen .............................................................................. 6-69
Verzorging van het uiterlijk ....................................................... 6-76
Verzorging van de carrosserie ................................................. 6-76
Verzorging van het interieur .................................................... 6-84
6-1

Inleiding
Wanneer u dit instruktieboekje gebruikt als richtlijn bij onderhoud of inspectie van uw
auto, dient u bijzonder voorzichtig te werk te gaan en het toebrengen van letsel aan uzelf of
aan anderen of beschadiging van de auto te voorkomen.
Indien u niet zeker bent van de handelwijze betreffende onderhoud of inspectie van uw
auto, is het ten zeerste aan te raden de werkzaamheden door een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te laten uitvoeren.
Deskundige Mazda technici en originele Mazda onderdelen zijn steeds paraat voor het
juiste onderhoud aan uw auto. Zonder deze deskundigheid en zonder de onderdelen die
speciaal voor uw Mazda ontworpen en gefabriceerd zijn, kan niet doelmatig, onvoldoende
of gebrekkig onderhoud problemen veroorzaken. Deze kunnen leiden tot beschadiging van
de auto, een ongeval of letsel.
Raadpleeg voor deskundig advies en service van hoge kwaliteit een deskundige reparateur,
bij voorkeur een officiële Mazda reparateur.
Het laten uitvoeren van onderhoudsbeurten en de registratie daarvan behoren tot de
verantwoordelijkheid van de eigenaar.
Eventuele aanspraken op garantie zijn niet geldig, indien de defekten het gevolg zijn van
onvoldoende onderhoud en niet veroorzaakt blijken te zijn door materiaaldefekten of
fabricagefouten van de Mazda fabrikant.
6-2
Onderhoud en verzorging
Essentiële informatie

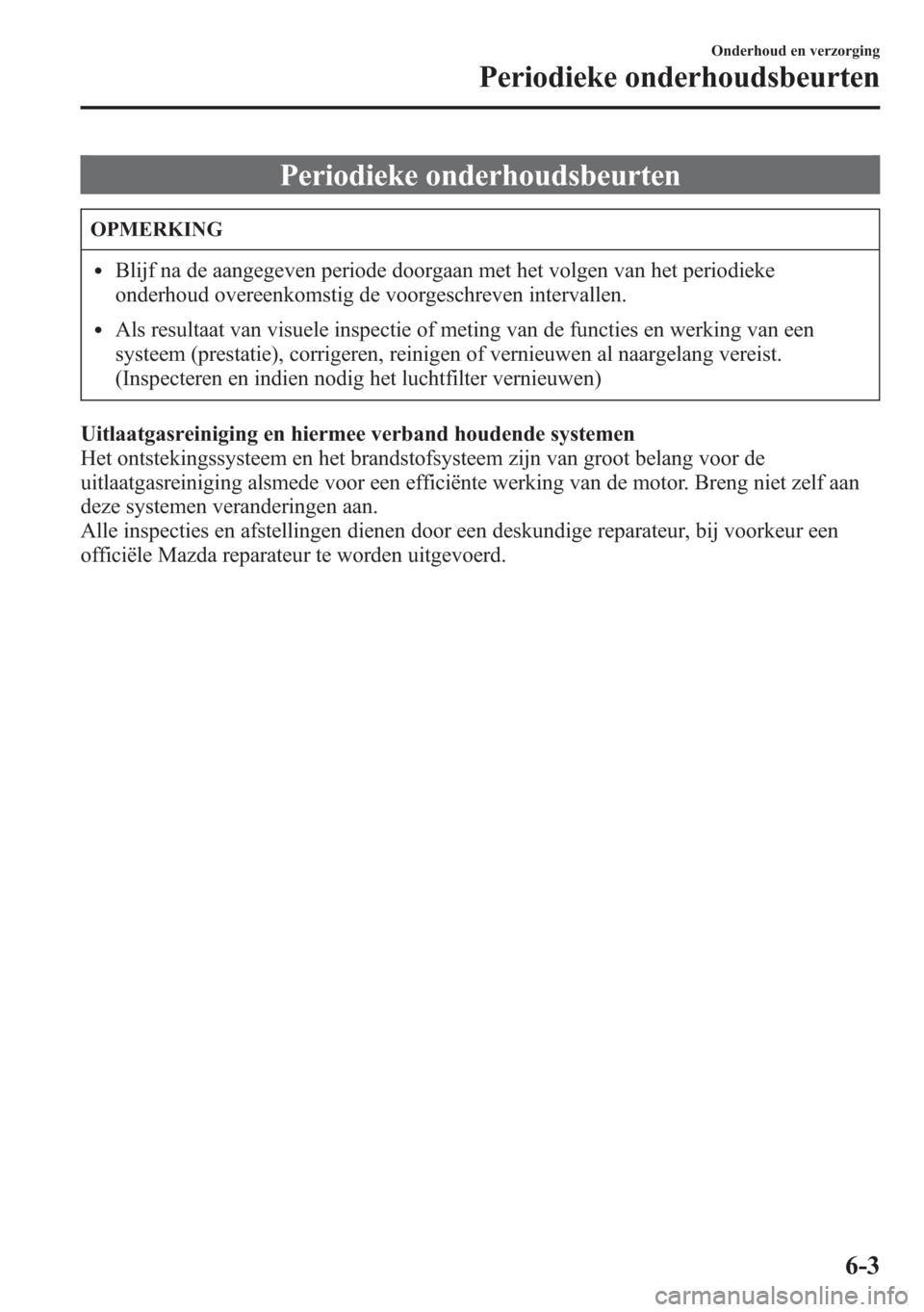

Periodieke onderhoudsbeurten
OPMERKING
lBlijf na de aangegeven periode doorgaan met het volgen van het periodieke
onderhoud overeenkomstig de voorgeschreven intervallen.
lAls resultaat van visuele inspectie of meting van de functies en werking van een
systeem (prestatie), corrigeren, reinigen of vernieuwen al naargelang vereist.
(Inspecteren en indien nodig het luchtfilter vernieuwen)
Uitlaatgasreiniging en hiermee verband houdende systemen
Het ontstekingssysteem en het brandstofsysteem zijn van groot belang voor de
uitlaatgasreiniging alsmede voor een efficiënte werking van de motor. Breng niet zelf aan
deze systemen veranderingen aan.
Alle inspecties en afstellingen dienen door een deskundige reparateur, bij voorkeur een
officiële Mazda reparateur te worden uitgevoerd.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-3

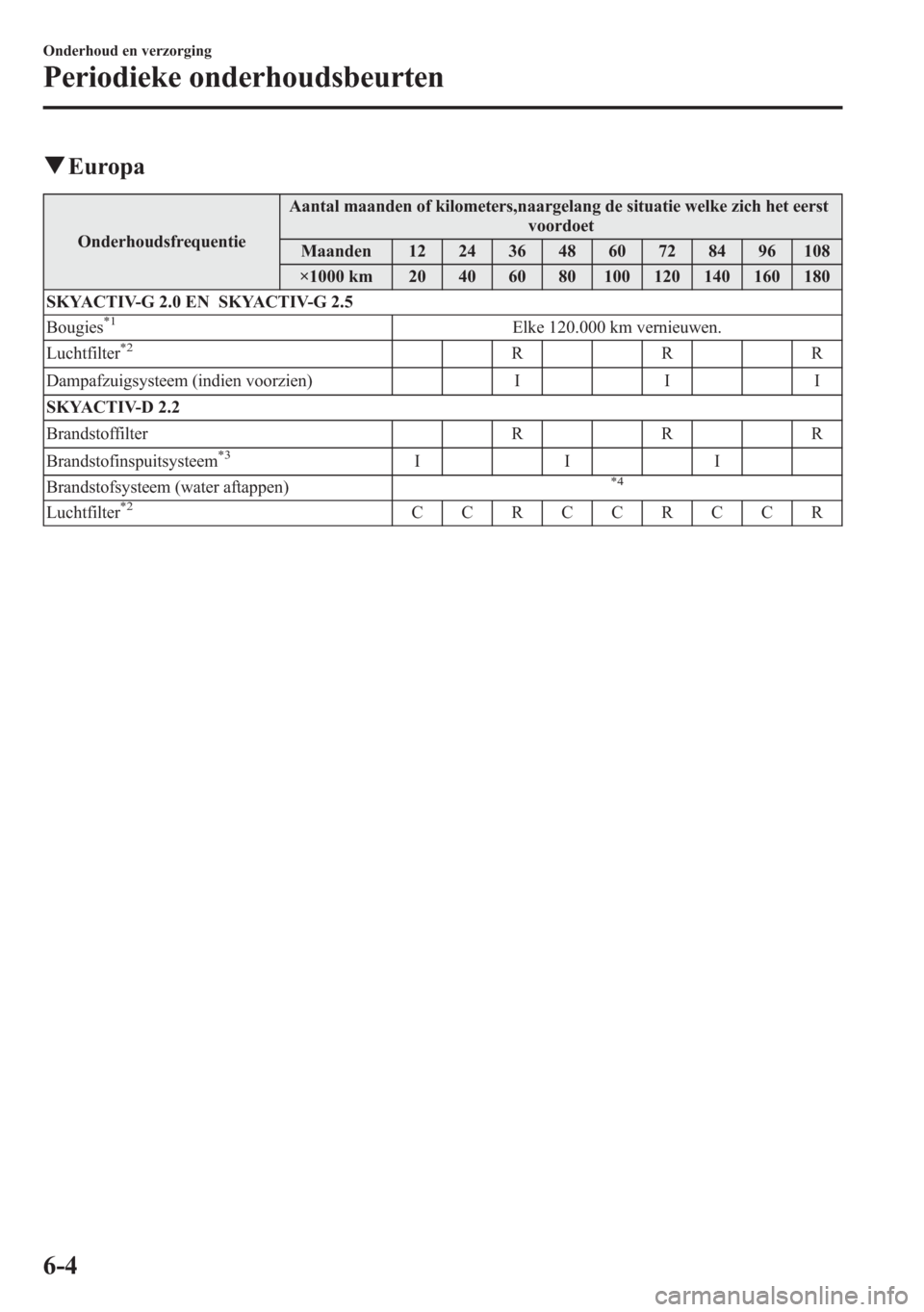

qEuropa
OnderhoudsfrequentieAantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet
Maanden 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0 EN SKYACTIV-G 2.5
Bougies
*1Elke 120.000 km vernieuwen.
Luchtfilter*2RRR
Dampafzuigsysteem (indien voorzien) I I I
SKYACTIV-D 2.2
Brandstoffilter R R R
Brandstofinspuitsysteem
*3III
Brandstofsysteem (water aftappen)*4
Luchtfilter*2CCRCCRCCR
6-4
Onderhoud en verzorging
Periodieke onderhoudsbeurten

OnderhoudsfrequentieAantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet
Maanden 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0, SKYACTIV-G 2.5 EN SKYACTIV-D 2.2
Aandrijfriemen
*5III
Motorolie & OliefilterFlexibel
*6Vervangen wanneer de indikator AAN is.
(Max. interval: 12 maanden/20.000 km)
Anders dan
flexibel
*7*8RRRRRRRRR
KoelsysteemIIII
Motorkoelvloeistof
*9Verversen na de eerste 10 jaar of 200.000 km; daarna elke
100.000 km of 5 jaar.
Brandstofleidingen en slangenIIII
Accu
*10IIIIIIIII
Remleidingen, slangen en verbindingenIIIIIIIII
Remvloeistof
*11RRRR
HandremIIIIIIIII
SchijfremmenIIIIIIIII
Werking van stuurinrichting en stuurstangenIIII
Handgeschakelde versnellingsbakolie Elke 180.000 km vernieuwen.
Achterdifferentieelolie
*12*13
Transmissieolie*13
Voor- en achterwielophanging, fuseekogels en
axiale speling van wiellagerIIII
Stofhoezen van aandrijfasIIII
Uitlaatsysteem hitteschilden Elke 80.000 km of 5 jaar inspecteren.
Bouten en moeren op chassis en carrosserieTTTT
Toestand van carrosserie
(op roest, corrosie en perforatie)Jaarlijks inspecteren.
Cabineluchtfilter (indien voorzien)RRRR
Banden (inclusief reservewiel)
(met afstelling van de bandenspanning)
*14*15IIIIIIIII
Lekke band noodreparatieset
(indien voorzien)
*16Jaarlijks inspecteren.
Tabelsymbolen:
I:Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
R:Vernieuwen
C:Reinigen
T:Vastdraaien
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-5

Opmerkingen:
*1 Inspecteer in onderstaande landen de bougies elke 10.000 km of 12 maanden alvorens deze bij de genoemde
interval te vernieuwen.
Albanië, Bosnië en Herzegovina, Bulgarije, Kroatië, Letland, Macedonië, Moldavië, Montenegro, Roemenië,
Servië, Oekraïne
*2 Indien de auto gebruikt wordt in gebieden met veel zand of stof, dient het luchtfilter vaker gereinigd en indien
nodig vernieuwd te worden dan bij de normaal aanbevolen intervallen.
*3 Voer de correctie voor de hoeveelheid brandstofinspuiting uit.
*4 Tap het water in het brandstofsysteem af als het indikatielampje AAN is.
*5 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen elke
20.000 km of 12 maanden inspecteren.
a) Gebruik in bijzonder stoffige gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*6 Alleen in bepaalde landen van Europa kan er bij SKYACTIV-G 2.0 EN SKYACTIV-G 2.5 voertuigen een
flexibele instelling worden geselecteerd. Raadpleeg een officiële Mazda reparateur voor details. Een flexibele
instelling kan worden ingesteld als het voertuig hoofdzakelijk wordt gebruikt op plaatsen waar geen van
onderstaande condities van toepassing zijn.
a) Gebruiksdoel van het voertuig is als politieauto, taxi of rijschoolauto.
b) Gebruik in bijzonder stoffige gebieden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
Als flexibel onderhoud wordt geselecteerd, berekent het voertuig de resterende gebruiksduur van de olie op
basis van de gebruiksomstandigheden van de motor en wordt u op de hoogte gesteld wanneer een
olieverversingsbeurt nodig is door het oplichten van het moersleutelindikatielampje in de instrumentengroep.
Vervang de motorolie en het filter wanneer het bericht/moersleutelindikatielampje verschijnt. Deze dienen
tenminste eenmaal per jaar of binnen de 20.000 km nadat de motorolie en het filter de laatste keer zijn
vervangen vernieuwd te worden.
Het systeem moet telkens wanneer de motorolie is vernieuwd worden teruggesteld, ongeacht het verschijnen
van het bericht/moersleutelindikatielampje.
*7 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
10.000 km of korter de motorolie te verversen en het oliefilter te vernieuwen.
a) Gebruiksdoel van het voertuig is als politieauto, taxi of rijschoolauto.
b) Gebruik in bijzonder stoffige gebieden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
e) Rijden bij extreme hitte
f) Voortdurend rijden in bergachtige gebieden
*8 Bij SKYACTIV-D 2.2, na het verversen van de motorolie de motoroliegegevens terugstellen.
*9 Bij het vervangen van de motorkoelvloeistof wordt het gebruik van FL-22 aanbevolen. Gebruik van andere
motorkoelvloeistof dan FL-22 kan ernstige schade aan de motor en het koelsysteem toebrengen.
*10 Inspecteer het elektrolietniveau van de accu, het soortelijk gewicht en het uiterlijk van de accu. Bij de
onderhoudsvrije accu is alleen een inspectie van het uiterlijk vereist.
*11 Indien u een intensief gebruik van de remmen maakt (bijvoorbeeld, regelmatig met hoge snelheid of in
berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof jaarlijks
verversen.
6-6
Onderhoud en verzorging
Periodieke onderhoudsbeurten

*12 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
45.000 km de achterdifferentieelolie te verversen.
a) Bij het trekken van een aanhanger of het gebruik van een dakbagagedrager
b) Gebruik in gebieden met veel zand of stof of onder natte omstandigheden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d) Veelvuldig rijden van korte afstanden van minder dan 16 km
*13 Als dit onderdeel ondergedompeld is geweest in water, dient de olie ververst te worden.
*14 Om de 10.000 km wordt onderling verwisselen van de banden aanbevolen.
*15 Het initialiseren van het bandenspanningcontrolesysteem (TPMS) moet zodanig worden uitgevoerd dat het
systeem normaal functioneert (indien voorzien).
*16 Controleer de uiterste gebruiksdatum van de bandreparatievloeistof elk jaar tijdens het uitvoeren van
periodiek onderhoud. Vervang de fles met bandreparatievloeistof door een nieuwe voor het verstrijken van de
uiterste gebruiksdatum.
Onderhoud en verzorging
Periodieke onderhoudsbeurten
6-7

qBehalve Europa
Israël
OnderhoudsfrequentieAantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet
Maanden 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Bougies Elke 120.000 km of 6 jaar vernieuwen.
Brandstoffilter Elke 135.000 km vernieuwen.
Dampafzuigsysteem (indien voorzien) I I I
Brandstofleidingen en slangenIIIIII
Aandrijfriemen
*1IIIIIIIIIIII
Motorolie*2RRRRRRRRRRRR
Oliefilter*2RRRRRRRRRRRR
Luchtfilter*3CCCRCCCRCCCR
KoelsysteemIIIIII
Motorkoelvloeistof
*4Verversen na de eerste 10 jaar of 195.000 km; daarna elke
90.000 km of 5 jaar.
Accu
*5IIIIIIIIIIII
Remleidingen, slangen en verbindingenIIIIIIIIIIII
Remvloeistof
*6IRIRIRIRIRIR
HandremIIIIIIIIIIII
Rembekrachtigingsysteem (Rembekrachtiger) en
slangenIIIIIIIIIIII
SchijfremmenIIIIIIIIIIII
Werking van stuurinrichting en stuurstangenIIIIII
Voor- en achterwielophanging, fuseekogels en
axiale speling van wiellagerIIIIIIIIIIII
Stofhoezen van aandrijfasIIII
Uitlaatsysteem hitteschilden Elke 75.000 km inspecteren.
Bouten en moeren op chassis en carrosserieTTTTTTTTTTTT
Toestand van carrosserie
(op roest, corrosie en perforatie)Jaarlijks inspecteren.
6-8
Onderhoud en verzorging
Periodieke onderhoudsbeurten
