MAZDA MODEL 6 2015 Instruktionsbog (in Danish)

5-3
Funktioner i kabine
Aircondition
tJustering af ventilationsdyserne
Styring af luftstrømmen
Bevæg indstillingsfladen for at styre
luftstrømmen.
Sidedyser (fører)
Sidedyser (forsædepassager)Midterdyser
Bagventilation*
Betjening af luftindtag
BEMÆRK
•Hvis airconditionanlægget anvendes
ved fugtige udendørstemperaturer,
blæser anlægget muligvis dug ud af
dyserne. Det er ikke tegn på fejl,
men et resultat af, at varm fugtig luft
hurtigt bliver afkølet.
•Luftdyserne kan åbnes og lukkes helt
ved at betjene vælgeren.
Greb
Skive
Åbne Lukke
ÅbneGreb
Skive Lukke
Åbne Greb
Skive
Lukke
GrebSkive
Lukke Åbne
*Visse modeller.

5-4
Funktioner i kabine
Aircondition
tValg af luftstrømsfunktion
Dyser i instrumentpanel
Dyser i instrumentpanel og gulvdyser
GulvdyserAfrimer og gulvdyser
Afrimerdyser
* Med bagventilation

5-5
Funktioner i kabine
Aircondition
tKontrolknapper
Temperaturvælger
Denne knap styrer temperaturen. Drej i
urets retning for varm og mod uret for kold.
Blæserkontakt
Denne knap tillader variabel
blæserhastighed.
Blæseren har syv hastigheder.
Funktionsvælger
Drej denne knap for at vælge
luftstrømsfunktion (side 5-4).
A/C-kontakt
Tryk på A/C-kontakten for at starte
airconditionanlægget. Indikatorlampen på
knappen tændes, når blæseren er i enhver
anden stilling end OFF.
Tryk på knappen igen for at slukke
airconditionanlægget.
Manuel type
A/C-kontakt Kontakt til vælger til luftindtagKontakt til elbagrudeside Funktionsvælger Blæserkontakt Temperaturvælger
BEMÆRK
•Funktionsvælgeren kan stilles på
positionerne, der ligger mellem
( ) hver tilstand. Indstil vælgeren
på en mellemliggende position, hvis
du vil dele luftstrømmen mellem to
tilstande.
•Hvis funktionsvælgeren f.eks. er
indstillet til mellem og ,
kommer der mindre luft fra
gulvdysen end i position .

5-6
Funktioner i kabine
Aircondition
Vælger til luftindtag
Denne knap styrer typen af luftindtag.
Der kan vælges frisk luft udefra eller
recirkulation af kabineluft. Tryk på
knappen for at vælge mellem frisk luft og
recirkulation.
Recirkulation af luften (indikatoren er
tændt)
Der er lukket for indtag af frisk luft
udefra. Brug denne indstilling ved kørsel
gennem tunneller eller i tæt trafik (hvor
der er meget udstødningsgas i luften),
eller hvis der ønskes hurtig køling.
Indtag af frisk luft (indikatoren er
slukket)
Frisk luft udefra må ledes ind i kabinen.
Brug denne tilstand til ventilation eller
afrimning af forruden.
tOpvarmning
1. Sæt funktionsvælgeren på .
2. Vælg frisk luft udefra på vælgeren til
luftindtag (indikatoren er slukket).
3. Drej temperaturvælgeren til stillingen
varm.
4. Sæt blæseren på ønsket hastighed.
5. Hvis tør luft ønskes, slås
airconditionanlægget til.
tAfkøling (med aircondition)
1. Sæt funktionsvælgeren på .
2. Drej temperaturvælgeren til stillingen
kold.
3. Sæt blæseren på ønsket hastighed.
4. Tænd for airconditionanlægget ved at
trykke på A/C-kontakten.
BEMÆRK
Airconditionsystemet kan være
virkningsløst, når udendørstemperaturen
nærmer sig 0 °C.
Anvend ikke i koldt eller regnfuldt
vejr:
Brug af i koldt eller regnfuldt
vejr er farligt, da det medfører, at
vinduerne dugger. Det vil hæmme
udsynet og kan medføre en alvorlig
ulykke.
ADVARSEL
BEMÆRK
•Hvis forruden let dugger til, sættes
funktionsvælgeren på .
•Hvis der ønskes kølig luft
i ansigtshøjde, sættes funktionsvæl-
geren på , og temperaturvælgeren
indstilles, så der opretholdes et
behageligt klima i bilen.
•Luften mod gulvet er varmere
end luften mod ansigtet (undtagen
når temperaturvælgeren sættes i
varmeste eller koldeste position).

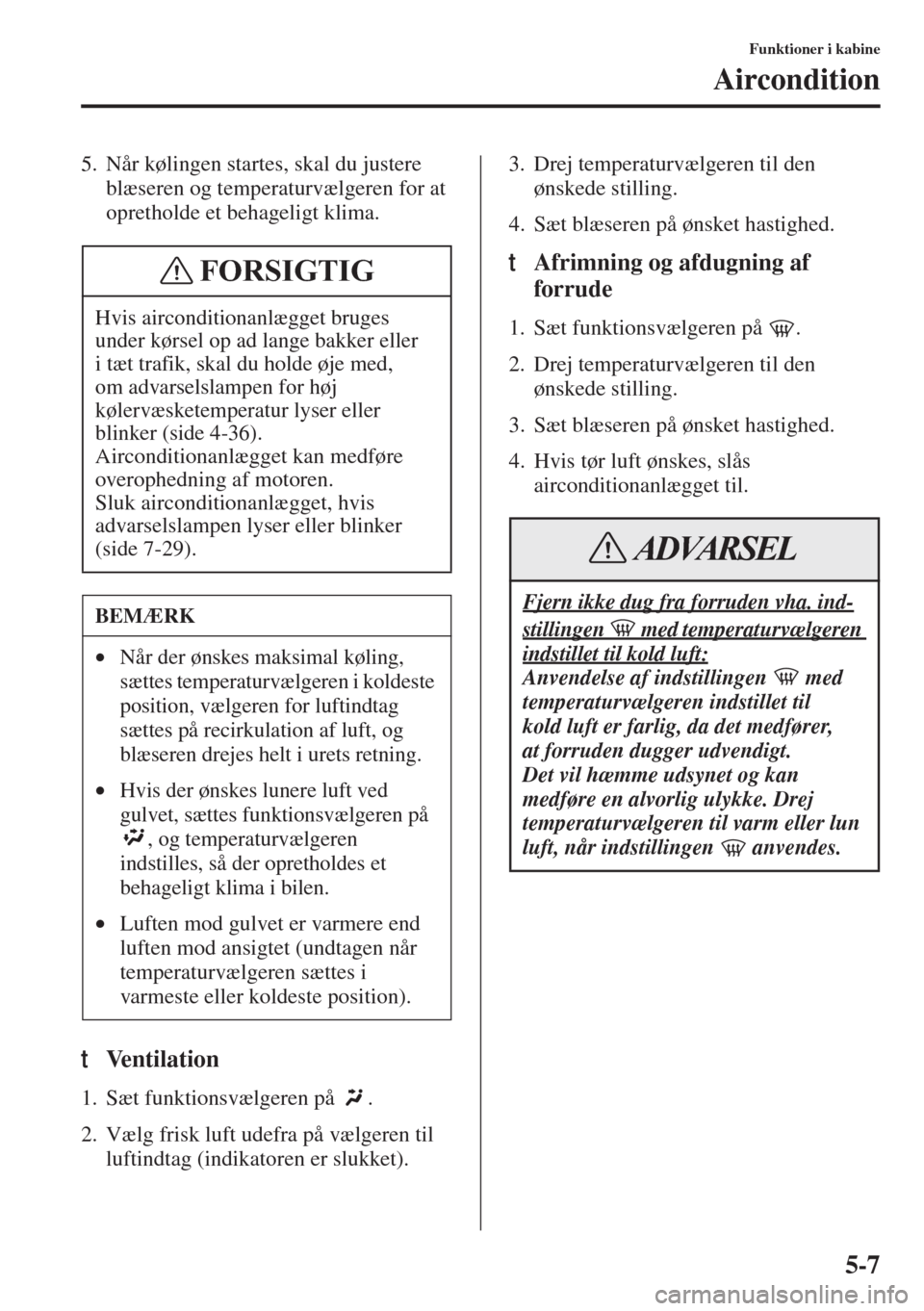

5-7
Funktioner i kabine
Aircondition
5. Når kølingen startes, skal du justere
blæseren og temperaturvælgeren for at
opretholde et behageligt klima.
tVe n t i l a t i o n
1. Sæt funktionsvælgeren på .
2. Vælg frisk luft udefra på vælgeren til
luftindtag (indikatoren er slukket).3. Drej temperaturvælgeren til den
ønskede stilling.
4. Sæt blæseren på ønsket hastighed.
tAfrimning og afdugning af
forrude
1. Sæt funktionsvælgeren på .
2. Drej temperaturvælgeren til den
ønskede stilling.
3. Sæt blæseren på ønsket hastighed.
4. Hvis tør luft ønskes, slås
airconditionanlægget til.Hvis airconditionanlægget bruges
under kørsel op ad lange bakker eller
i tæt trafik, skal du holde øje med,
om advarselslampen for høj
kølervæsketemperatur lyser eller
blinker (side 4-36).
Airconditionanlægget kan medføre
overophedning af motoren.
Sluk airconditionanlægget, hvis
advarselslampen lyser eller blinker
(side 7-29).
BEMÆRK
•Når der ønskes maksimal køling,
sættes temperaturvælgeren i koldeste
position, vælgeren for luftindtag
sættes på recirkulation af luft, og
blæseren drejes helt i urets retning.
•Hvis der ønskes lunere luft ved
gulvet, sættes funktionsvælgeren på
, og temperaturvælgeren
indstilles, så der opretholdes et
behageligt klima i bilen.
•Luften mod gulvet er varmere end
luften mod ansigtet (undtagen når
temperaturvælgeren sættes i
varmeste eller koldeste position).
FORSIGTIG
Fjern ikke dug fra forruden vha. ind-
stillingen med temperaturvælgeren
indstillet til kold luft:
Anvendelse af indstillingen med
temperaturvælgeren indstillet til
kold luft er farlig, da det medfører,
at forruden dugger udvendigt.
Det vil hæmme udsynet og kan
medføre en alvorlig ulykke. Drej
temperaturvælgeren til varm eller lun
luft, når indstillingen anvendes.
ADVARSEL

5-8
Funktioner i kabine
Aircondition
tAffugtning (med aircondition)
Brug airconditionanlægget til at fjerne
dug fra forruden og sideruderne i køligt
eller koldt vejr.
1. Sæt funktionsvælgeren i den ønskede
stilling.
2. Vælg frisk luft udefra på vælgeren til
luftindtag (indikatoren er slukket).
3. Drej temperaturvælgeren til den
ønskede stilling.
4. Sæt blæseren på ønsket hastighed.
5. Tænd for airconditionanlægget ved at
trykke på A/C-kontakten.
BEMÆRK
•For maksimal afrimningseffekt
tændes for airconditionanlægget,
temperaturvælgeren sættes i
varmeste position og blæseren fuldt
i urets retning.
•Hvis der ønskes lunere luft ved gulvet,
sættes funktionsvælgeren på .
•I stillingen vælges automatisk
indtag af frisk luft. Vælgeren for
luftindtag kan ikke ændres til
recirkulering af luft.
BEMÆRK
En af airconditionanlæggets funktioner
er at sænke luftfugtigheden, og for at
benytte denne funktion behøver
temperaturen ikke at være sat på kold.
Drej derfor temperaturvælgeren til den
ønskede stilling (varm eller kold), og
tænd for airconditionanlægget, når
luftfugtigheden i bilen skal sænkes.

5-9
Funktioner i kabine
Aircondition
Der vises oplysninger om airconditioning på displayet.
tKontrolknapper
Kontakten AUTO
Når der trykkes på kontakten AUTO,
styres følgende funktioner automatisk i
overensstemmelse med den indstillede
temperatur:
•Temperatur af luftstrøm
•Styrke af luftstrøm
•Valg af luftstrømstilstand
•Valg af frisk luft/recirkulation
•Betjening af aircondition
•Valg af A/C eller A/C ECO
Fuldautomatisk type
Luftstrømsvisning Temperaturindstillingsdisplay (fører)
Funktionsvæl-
gerdisplay A/C-tilstandsdisplay
Temperaturindstillingsdisplay (passager)
Vælger til luftindtag
(recirkulering af luft)
Vælger til luftindtag
(indtag af frisk luft) Temperaturvælger for fører
Kontakten AUTO
Funktionsvælger
BlæserkontaktKontakten
OFFAfrimningskontakt for forrude
Kontakt til elbagrudeside
Temperaturvælger
for passager
Kontakten DUAL A/C-k
ontakt
BEMÆRK
Indikator for kontakten AUTO
•Når denne er tændt, angiver det
automatisk funktion, og systemet
kører automatisk.
•Benyttes en af de følgende
kontakter, mens systemet er i
automatisk tilstand, slukkes
indikatoren for AUTO-kontakten.
• Funktionsvælger
• Blæserkontakt
• Afrimningskontakt for forrude
Funktioner for andre kontakter end
de, der findes ovenfor, er fortsat
styret automatisk.

5-10
Funktioner i kabine
Aircondition
Kontakten OFF
Når der trykkes på kontakten OFF,
slukkes airconditionanlægget.
Temperaturvælger
Denne knap styrer temperaturen. Drej i
urets retning for varm og mod uret for kold.
•Når kontakten DUAL er slået fra:
Drej på temperaturvælgeren for føreren
for at regulere temperaturen i hele
kabinen.
•Når kontakten DUAL er slået til:
Drej temperaturvælgeren for føreren
eller forsædepassageren for at regulere
temperaturen separat i hver side af
kabinen.
Blæserkontakt
Blæseren har syv hastigheder. Den valgte
hastighed vises.Funktionsvælger
Den ønskede luftstrømstilstand kan vælges
(side 5-4).
A/C-kontakt
Når der trykkes på A/C-kontakten,
mens kontakten AUTO er tændt,
slukkes airconditionanlægget (køle-/
affugtningsfunktioner).
Airconditionsystemet kan tændes og
slukkes vha. A/C-kontakten, mens
blæserkontakten er tændt.
Funktionen skifter som følger, hver gang
der trykkes på A/C-kontakten.
A/C→ A/C ECO→ Stop
BEMÆRK
•Airconditionsystemet skiftes
til individuel funktionstilstand
(indikatoren for kontakten
DUAL tændes) ved at dreje
temperaturvælgeren for
forsædepassageren (selv når der
er slukket på kontakten DUAL).
Det muliggør individuel kontrol
over den indstillede temperatur for
fører og forsædepassager.
•Temperaturenhederne til
temperaturindstillingsdisplayet
kan ændres sammen med
temperaturenhederne for visning af
udendørstemperatur. Se ”Visning af
udendørstemperatur” på side 4-25.
BEMÆRK
•Når luftstrømsfunktionen er
indstillet til , og
temperaturkontrollen er indstillet til
medium temperatur, sendes der
opvarmet luft til fødderne og luft
ved en lavere temperatur til dyserne
i midten samt venstre og højre side.
•Luftdysen stilles på ved at
trykke på afrimningskontakten for
forrude.
•I stillingen vælges automatisk
indtag af frisk luft.

5-11
Funktioner i kabine
Aircondition
Vælger til luftindtag
Der kan vælges frisk luft udefra eller
recirkulation af kabineluft. Tryk på
knappen for at vælge mellem frisk luft og
recirkulation.
Recirkulation af luften ( )
Der er lukket for indtag af frisk luft
udefra. Brug denne indstilling ved kørsel
gennem tunneller eller i tæt trafik (hvor
der er meget udstødningsgas i luften),
eller hvis der ønskes hurtig køling.
Indtag af frisk luft ( )
Frisk luft udefra må ledes ind i kabinen.
Brug denne tilstand til ventilation eller
afrimning af forruden.Kontakten DUAL
Brug kontakten DUAL til at skifte tilstand
mellem individuel drift (fører og passager)
og forbundne tilstande (samtidige).
Individuel funktion (indikatoren er
tændt)
Den indstillede temperatur kan
kontrolleres individuelt for føreren
og forsædepassageren.
Forbunden tilstand (indikatoren er
slukket)
Den indstillede temperatur kontrolleres
samtidigt for føreren og
forsædepassageren.
Afrimningskontakt for forrude
Tryk på kontakten for at afrime forruden
og fordørsruderne.
tBetjening af automatisk
aircondition
1. Tryk på kontakten AUTO. Valg af
luftstrømstilstand, luftindtag og
luftstrømsmængde kontrolleres
automatisk.
2. Vælg den ønskede temperatur med
temperaturvælgeren.
Tryk på kontakten DUAL, eller
drej temperaturdrejeknappen til
forsædepassageren for at indstille
temperaturen individuelt for føreren
og forsædepassageren.
Systemet slukkes ved at trykke på
kontakten OFF.
BEMÆRK
•Airconditionsystemet er aktivt, når
der tændes på A/C-kontakten, uanset
om blæseren er tændt eller slukket.
•Funktionen A/C ECO er designet til at
bruge airconditionanlægget med
måde. ”A/C ECO” indikerer, at
airconditionsystemet fungerer og
kører optimalt.
•Airconditionsystemet kan være virk-
ningsløst, når udendørstemperaturen
nærmer sig 0 °C.
Anvend ikke i koldt eller regnfuldt
vejr:
Brug af i koldt eller regnfuldt vejr
er farligt, da det medfører, at vinduerne
dugger. Det vil hæmme udsynet og kan
medføre en alvorlig ulykke.
ADVARSEL

5-12
Funktioner i kabine
Aircondition
tAfrimning og afdugning af
forrude
Tryk på afrimningskontakten for forrude.
I denne stilling vælges automatisk indtag af
frisk luft, og airconditionanlægget tændes
automatisk. Airconditionanlægget affugter
direkte luften til forruden og sideruderne
(side 5-4). Luftstrømmen forøges.
tSol-/temperaturføler
Det fuldautomatiske airconditionanlæg
måler kabine- og udendørstemperaturen
samt sollyset. Systemet indstiller herefter
en passende kabinetemperatur.
BEMÆRK
•Den ønskede temperatur opnås ikke
hurtigere af at skrue helt op eller ned
for temperaturen.
•Når der vælges varme, begrænser
systemet luftstrømmen, indtil den er
varmet op, for at forhindre at der
blæses kold luft ud af dyserne.
•(Europæisk model)
Indstil temperaturen tæt på
22,0 grader for at opnå optimal
kabinetemperatur. Juster eventuelt
til den ønskede temperatur.
(Undtagen europæisk model)
Indstil temperaturen tæt på
25,0 grader for at opnå optimal
kabinetemperatur. Juster eventuelt
til den ønskede temperatur.
Drej temperaturvælgeren til varm
eller lun luft ved afdugning
(indstillingen ):
Anvendelse af indstillingen med
temperaturvælgeren indstillet til kold
luft er farlig, da det medfører, at
forruden dugger udvendigt. Det vil
hæmme udsynet og kan medføre en
alvorlig ulykke.
BEMÆRK
Brug eventuelt temperaturkontrollen til
at øge lufttemperaturen og afdugge
forruden hurtigere.
Bloker ikke nogen af følerne, da det
automatiske airconditionanlæg ellers
ikke fungerer korrekt.
ADVARSEL
FORSIGTIG
