MAZDA MODEL 6 2015 Instruktionsbog (in Danish)

4-233
Under kørsel
Bakskærm
6. Når gearstangen flyttes fra stillingen R til en anden stilling, returnerer skærmen til det
forrige display.
Visning med faste styrelinjer
1. Flyt gearstangen til stillingen R for at skifte visningen til bakskærmens display.
BEMÆRK
Fordi der kan være en forskel mellem det viste billede, f.eks. som angivet nedenfor,
og de faktiske betingelser ved parkering, skal du altid kontrollere sikkerhedssituationen
bag bilen og i det omgivende område med dine egne øjne.
•I billedet af parkeringspladsen (eller garagen), der er vist nedenfor, ser bagenden og
afstandsstyrelinjerne ud til at være parallelle på skærmen, men på trods af det er de
ikke nødvendigvis parallelle på jorden.
•Når du parkerer på en plads, der kun har en opdelingslinje på én side af
parkeringspladsen, kan opdelingslinjen og bilens breddestyrelinje se ud til at være
parallelle på skærmen, men de er muligvis ikke parallelle på jorden.
BEMÆRK
Billeder, der vises på skærmen fra det bagudrettede parkeringskamera, er omvendte
billeder (spejlbilleder).
Kontrollér omgivelserne for sikkerhed

4-234
Under kørsel
Bakskærm
2. Bak først, når du har bekræftet bilens omgivende betingelser.
3. Når bilen begynder at køre ind på parkeringspladsen, skal du fortsætte med at bakke
langsomt, så afstanden mellem bilens breddelinjer og siderne af parkeringspladsen til
venstre og højre er mere eller mindre ens.
4. Fortsæt med at justere på rattet, indtil bilens breddestyrelinjer er parallelle med venstre
og højre side af parkeringspladsen.
Kontrollér omgivelserne for sikkerhed
(Displaytilstand)(Bilens tilstand)

4-235
Under kørsel
Bakskærm
5. Når de er parallelle, skal du rette hjulene lige fremad, og bakke bilen langsomt ind på
parkeringspladsen. Fortsæt med at kontrollere bilens omgivelser, og stop bilen i den
bedste position. (Hvis parkeringspladsen har opdelingslinjer, skal du kontrollere,
om bilens breddestyrelinjer er parallelle med dem).
6. Når gearstangen flyttes fra stillingen R til en anden stilling, returnerer skærmen til det
forrige display.
Kontrollér omgivelserne for sikkerhed
(Displaytilstand)(Bilens tilstand)

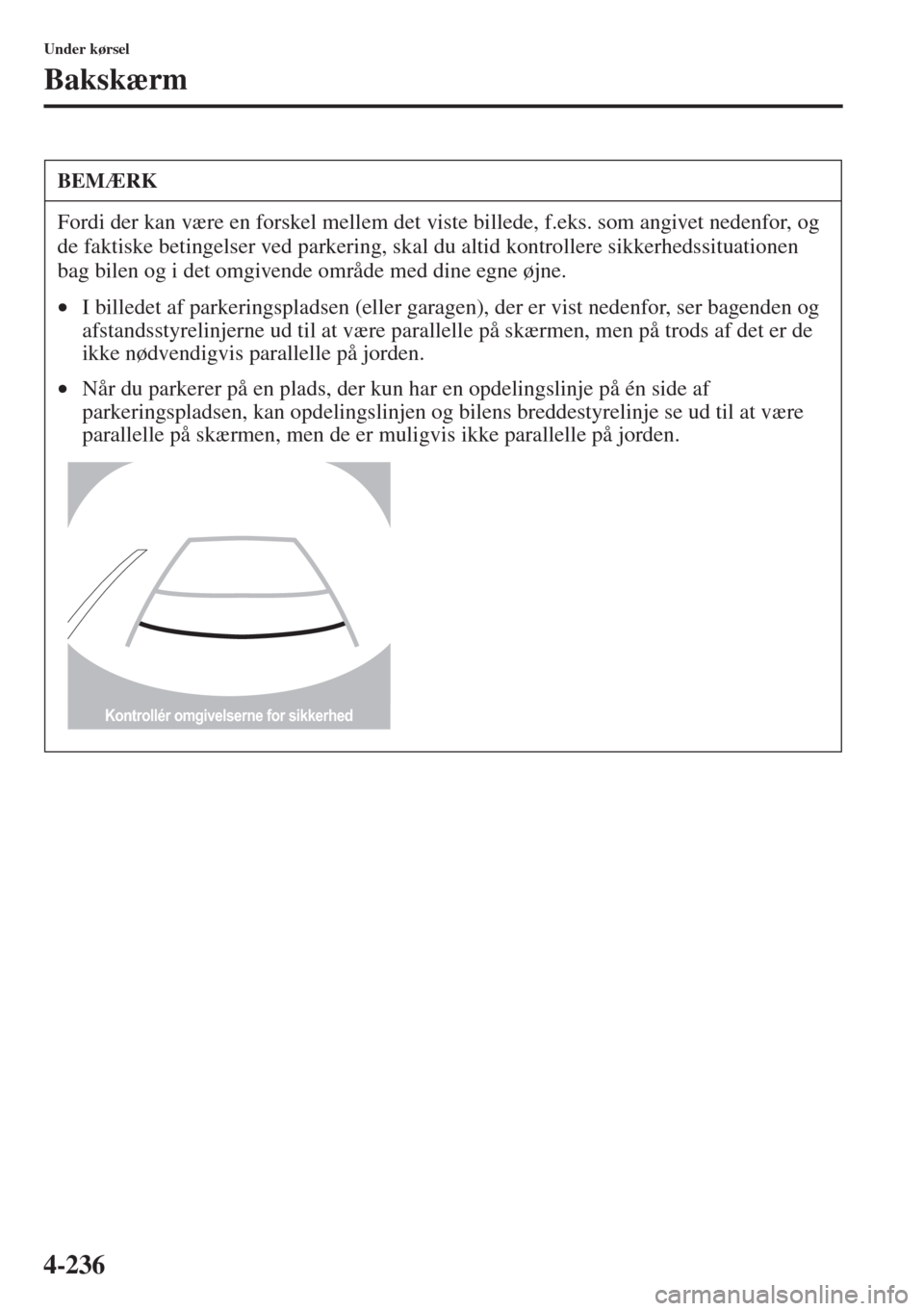

4-236
Under kørsel
Bakskærm
BEMÆRK
Fordi der kan være en forskel mellem det viste billede, f.eks. som angivet nedenfor, og
de faktiske betingelser ved parkering, skal du altid kontrollere sikkerhedssituationen
bag bilen og i det omgivende område med dine egne øjne.
•I billedet af parkeringspladsen (eller garagen), der er vist nedenfor, ser bagenden og
afstandsstyrelinjerne ud til at være parallelle på skærmen, men på trods af det er de
ikke nødvendigvis parallelle på jorden.
•Når du parkerer på en plads, der kun har en opdelingslinje på én side af
parkeringspladsen, kan opdelingslinjen og bilens breddestyrelinje se ud til at være
parallelle på skærmen, men de er muligvis ikke parallelle på jorden.
Kontrollér omgivelserne for sikkerhed

4-237
Under kørsel
Bakskærm
tAfvigelse mellem faktiske vejbetingelser og vist billede
Der forekommer en vis afvigelse mellem den faktiske vej og den viste vej. En sådan
afvigelse i afstandsperspektiv kan føre til en ulykke. Bemærk følgende betingelser,
der kan forårsage en afvigelse i afstandsperspektivet.
Når bilen hælder som følge af vægten af passagerer og last.
Når bilens bagende er sænket, ser det objekt, der vises på skærmen, ud til at være længere
væk, end det er i virkeligheden.
Variation Objekt

4-238
Under kørsel
Bakskærm
Når der er stejl hældning bag bilen.
Når der er en stejl opadgående hældning (ned ad bakke) bag bilen, ser det objekt, der vises
på skærmen, ud til at være længere væk, end det er i virkeligheden.
Virker længere
væk end den
faktiske
afstandVirker
nærmere end
den faktiske
afstand
Objekt på faktisk
position Objekt på faktisk position
Objekt på skærm
A: Afstand mellem bil
en og objektet, der vises på skærmen.
B: Faktisk afstand mellem bilen og objektet.Objekt på skærm

4-239
Under kørsel
Bakskærm
Tredimensionalt objekt bag bilen
Fordi afstandsstyrelinjerne vises med udgangspunkt i en flad overflade, er den afstand til
det tredimensionale objekt, der vises på skærmen, forskellig fra den faktiske afstand.
Kontrollér omgivelserne for sikkerhed
A
A
C B
CB
(Faktisk afstand) B>C=A
Følt afstand på skærm A>B>C(Skærmvisning)
(Faktisk tilstand)

4-240
Under kørsel
Bakskærm
(Visning med styrelinjer for forventet kørselsbane)
Ved bakning i nærheden af et tredimensionelt objekt
Ved bakning i nærheden af et overhængende objekt kan bilen ramme objektet, selvom den
forventede kurslinje ikke kommer i kontakt med objektet på skærmen. Positionen af det
objekt, der vises på skærmen, er anderledes end den faktiske position, fordi de forventede
kurslinjer på skærmen vises med udgangspunkt i en vandret vejoverflade. Når du bakker
i nærheden af et overhængende objekt, skal du visuelt bekræfte omgivelserne bag bilen og
i øvrigt.
tJustering af billedkvalitet
Justering af billedkvalitet kan udføres, mens gearstangen er i stillingen (R).
Der er fire indstillinger, der kan justeres: lysstyrke, kontrast, farve og tone.
Ved justeringen skal du være tilstrækkeligt opmærksom på bilens omgivelser.
1. Vælg ikonet på skærmen for at få vist fanerne.
2. Vælg den ønskede fane.
Juster altid billedkvaliteten af bakskærmen, mens bilen er stoppet:
Juster ikke billedkvaliteten af bakskærmen, mens bilen er i bevægelse. Justering af
billedkvaliteten af bakskærmen, f.eks. lysstyrke, kontrast, farve og tone, under kørslen
er farligt, da det tager opmærksomheden fra trafikken, hvilket kan medføre en ulykke.
Kontrollér omgivelserne for sikkerhed
(Skærmvisning)(Faktisk visning)
ADVARSEL

4-241
Under kørsel
Bakskærm
3. Juster lysstyrken, kontrast, tone og farve vha. skyderen.
Tryk på nulstillingsknappen, hvis du vil nulstille.
4. Vælg ikonet på skærmen for at lukke fanen.

4-242
Under kørsel
Parkeringsfølersystem
Parkeringsfølersystemet anvender ultralydsfølere til at registrere forhindringer omkring
bilen ved parkering i en garage eller under parallelparkering, når bilen køres ved en
hastighed på ca. 10 km/t eller derunder. Systemet er udstyret med en hjælpeenhed,
der giver føreren besked om cirkaafstanden fra bilen til forhindringen vha. en advarselslyd
og en indikator for forhindringsdetektion.*
Parkeringsfølersystem*
Stol ikke helt på parkeringsfølersystemet, og vær sikker på at bekræfte sikkerheden
omkring køretøjet visuelt under kørslen.
Dette system kan hjælpe føreren med at køre bilen i fremad- og bagudgående retning
under parkering. Følernes detektionsområder er begrænset. Derfor kan kørsel af
bilen udelukkende ud fra systemets angivelser forårsage en ulykke. Bekræft altid
sikkerheden omkring bilen visuelt under kørslen.
Forreste føler
Forreste hjørnefølerBageste føler
Bageste hjørneføler
Forreste føler
Forreste hjørnefølerBageste føler
Bageste hjørneføler
Sedan
Stationcar
ADVARSEL
*Visse modeller.
