MAZDA MODEL 6 2016 Manual do proprietário (in Portuguese)

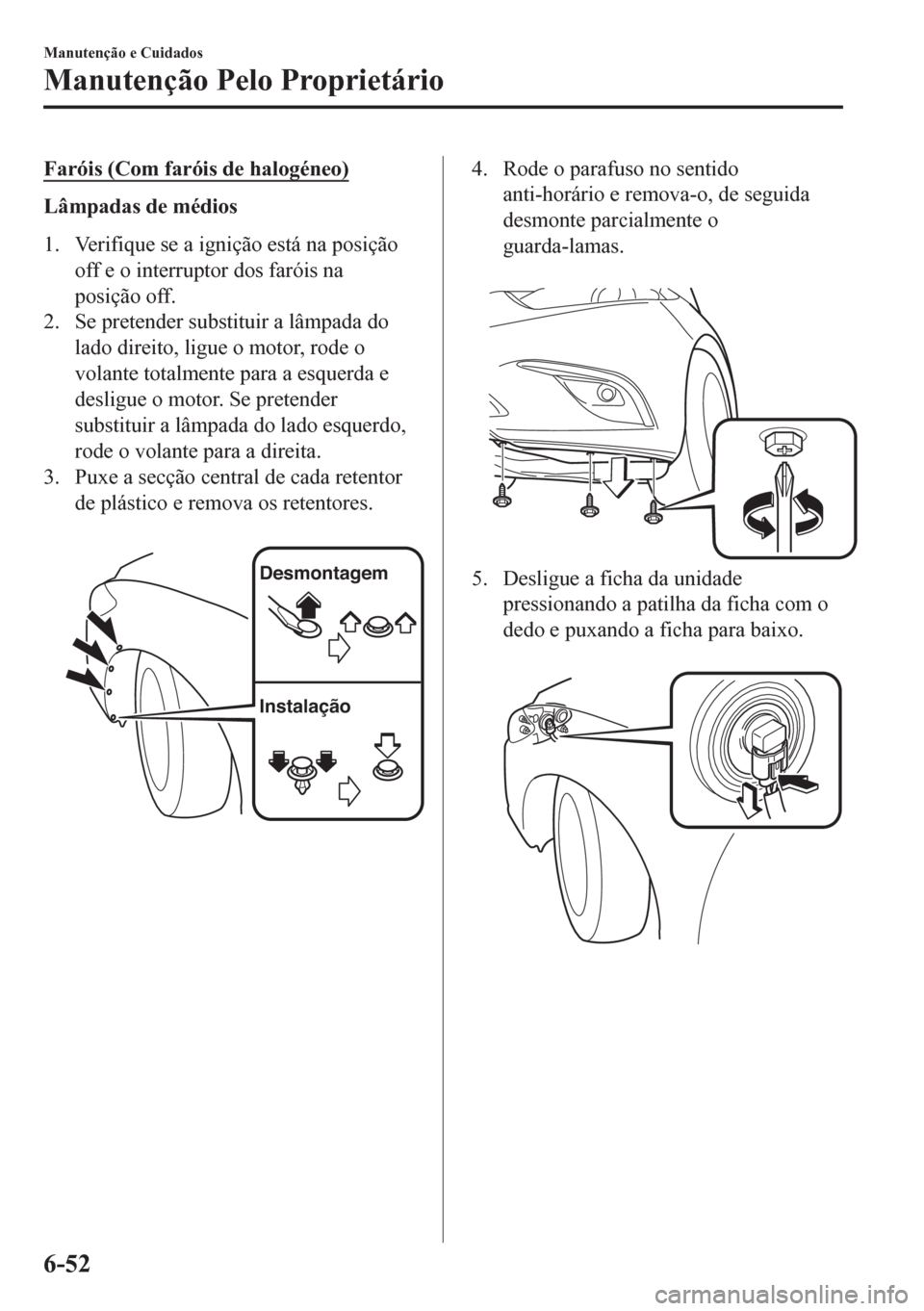

Faróis (Com faróis de halogéneo)
Lâmpadas de médios
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Se pretender substituir a lâmpada do
lado direito, ligue o motor, rode o
volante totalmente para a esquerda e
desligue o motor. Se pretender
substituir a lâmpada do lado esquerdo,
rode o volante para a direita.
3. Puxe a secção central de cada retentor
de plástico e remova os retentores.

Desmontagem
Instalação
4. Rode o parafuso no sentido
anti-horário e remova-o, de seguida
desmonte parcialmente o
guarda-lamas.

5. Desligue a ficha da unidade
pressionando a patilha da ficha com o
dedo e puxando a ficha para baixo.

Manutenção e Cuidados
Manutenção Pelo Proprietário
6-52

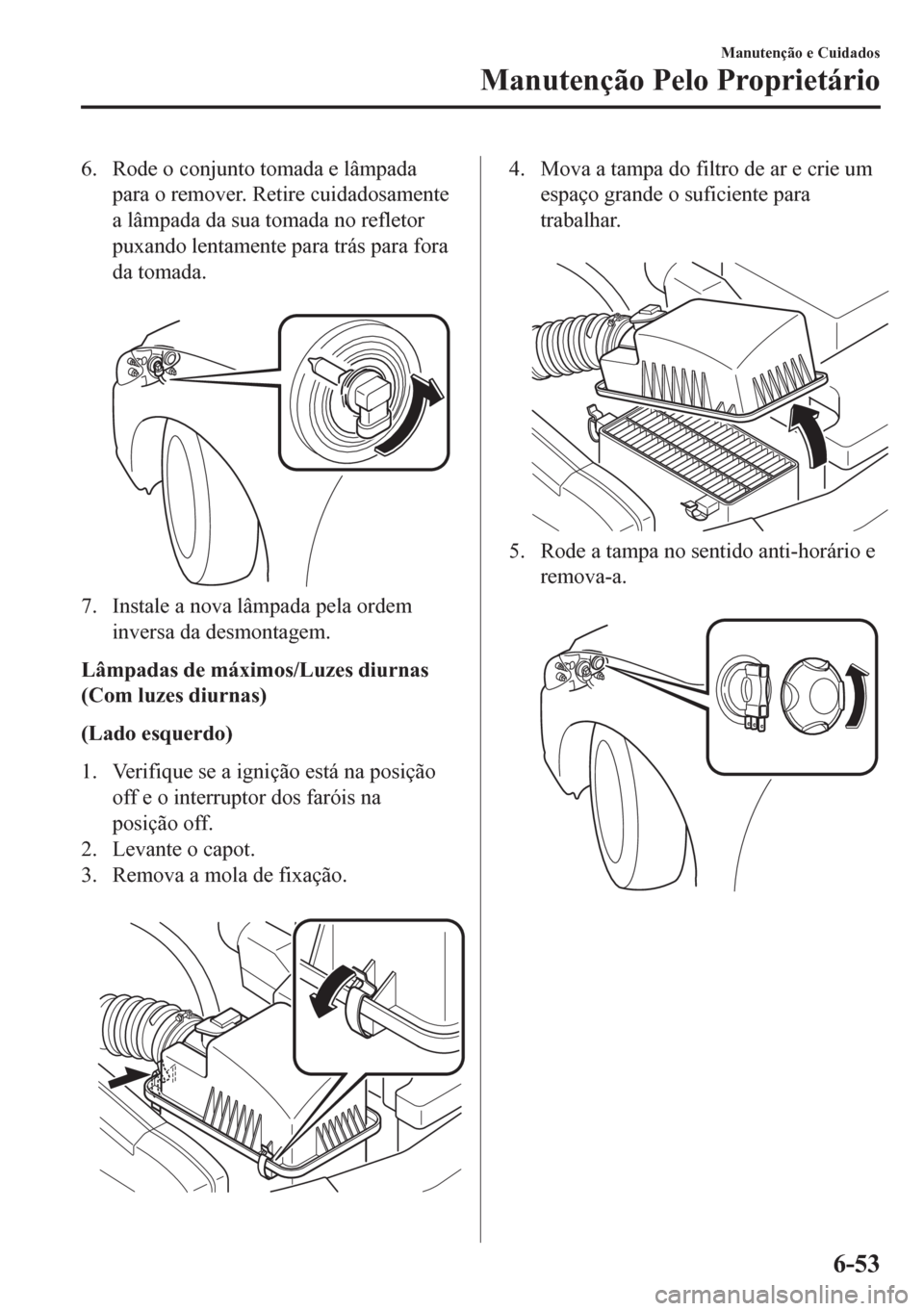

6. Rode o conjunto tomada e lâmpada
para o remover. Retire cuidadosamente
a lâmpada da sua tomada no refletor
puxando lentamente para trás para fora
da tomada.

7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Lâmpadas de máximos/Luzes diurnas
(Com luzes diurnas)
(Lado esquerdo)
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Levante o capot.
3. Remova a mola de fixação.

4. Mova a tampa do filtro de ar e crie um
espaço grande o suficiente para
trabalhar.

5. Rode a tampa no sentido anti-horário e
remova-a.

Manutenção e Cuidados
Manutenção Pelo Proprietário
6-53

6. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.

7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
(Lado direito)
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Levante o capot.
3. Desligue a mola de fixação.

Mola de fixação
4. Desmonte o reservatório do líquido de
lavagem do pára-brisas a partir da
guia.

Reservatório do líquido
de lavagem do para-brisasParafuso
Guia
5. Remova a guia.

Guia
6. Rode a tampa no sentido anti-horário e
remova-a.

Manutenção e Cuidados
Manutenção Pelo Proprietário
6-54

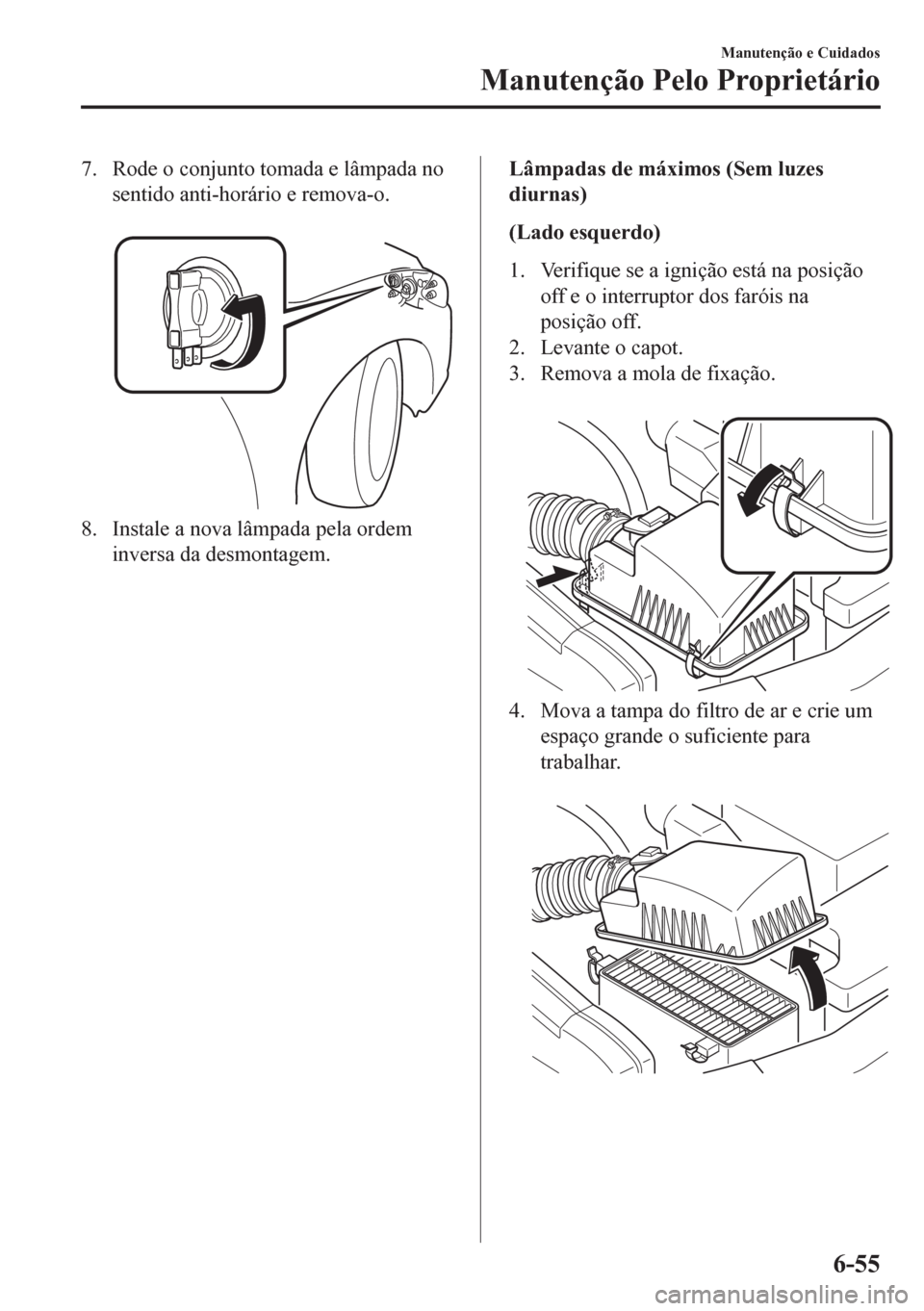

7. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.

8. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Lâmpadas de máximos (Sem luzes
diurnas)
(Lado esquerdo)
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Levante o capot.
3. Remova a mola de fixação.

4. Mova a tampa do filtro de ar e crie um
espaço grande o suficiente para
trabalhar.

Manutenção e Cuidados
Manutenção Pelo Proprietário
6-55

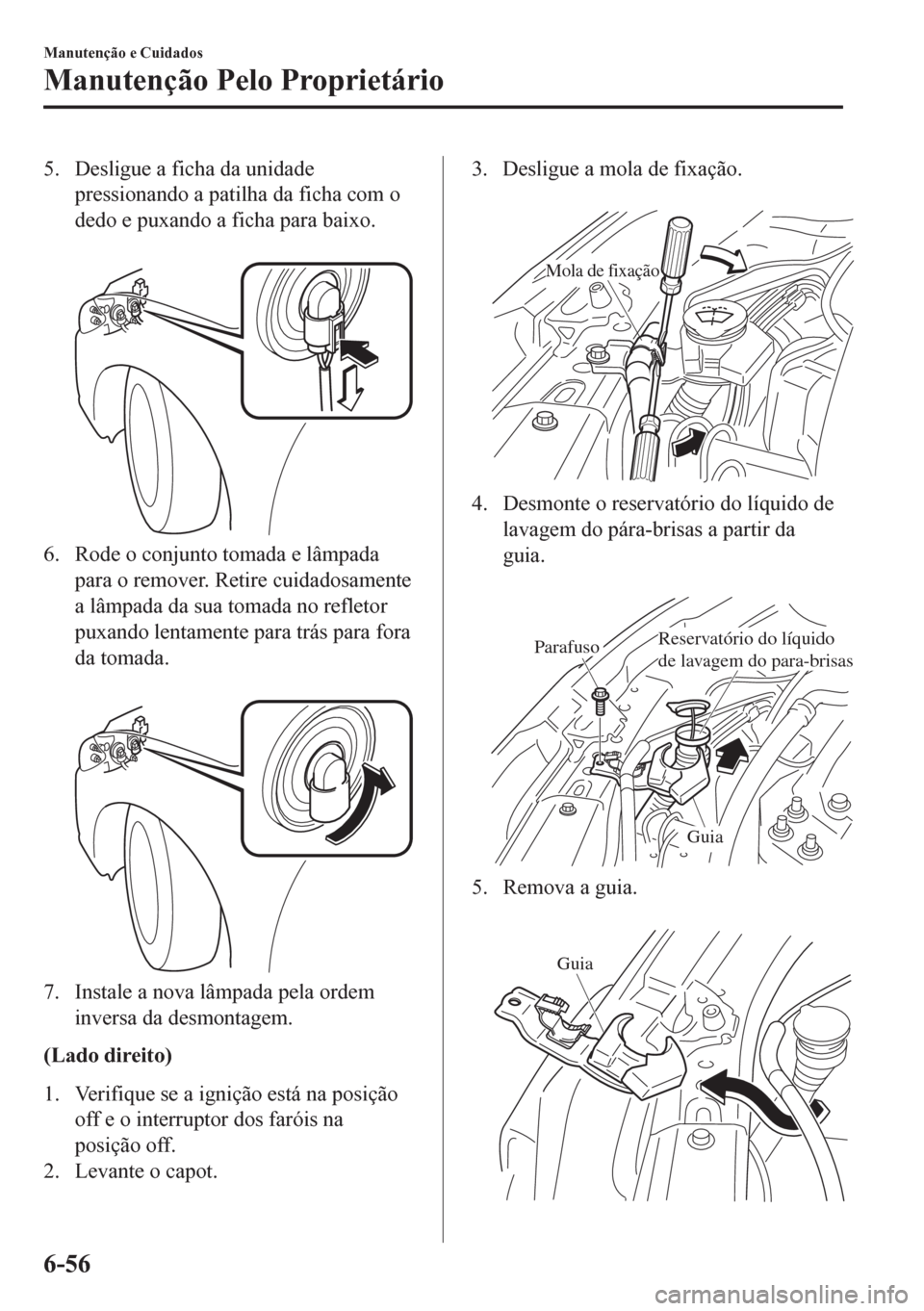

5. Desligue a ficha da unidade
pressionando a patilha da ficha com o
dedo e puxando a ficha para baixo.

6. Rode o conjunto tomada e lâmpada
para o remover. Retire cuidadosamente
a lâmpada da sua tomada no refletor
puxando lentamente para trás para fora
da tomada.

7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
(Lado direito)
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Levante o capot.
3. Desligue a mola de fixação.

Mola de fixação
4. Desmonte o reservatório do líquido de
lavagem do pára-brisas a partir da
guia.

Reservatório do líquido
de lavagem do para-brisasParafuso
Guia
5. Remova a guia.

Guia
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-56

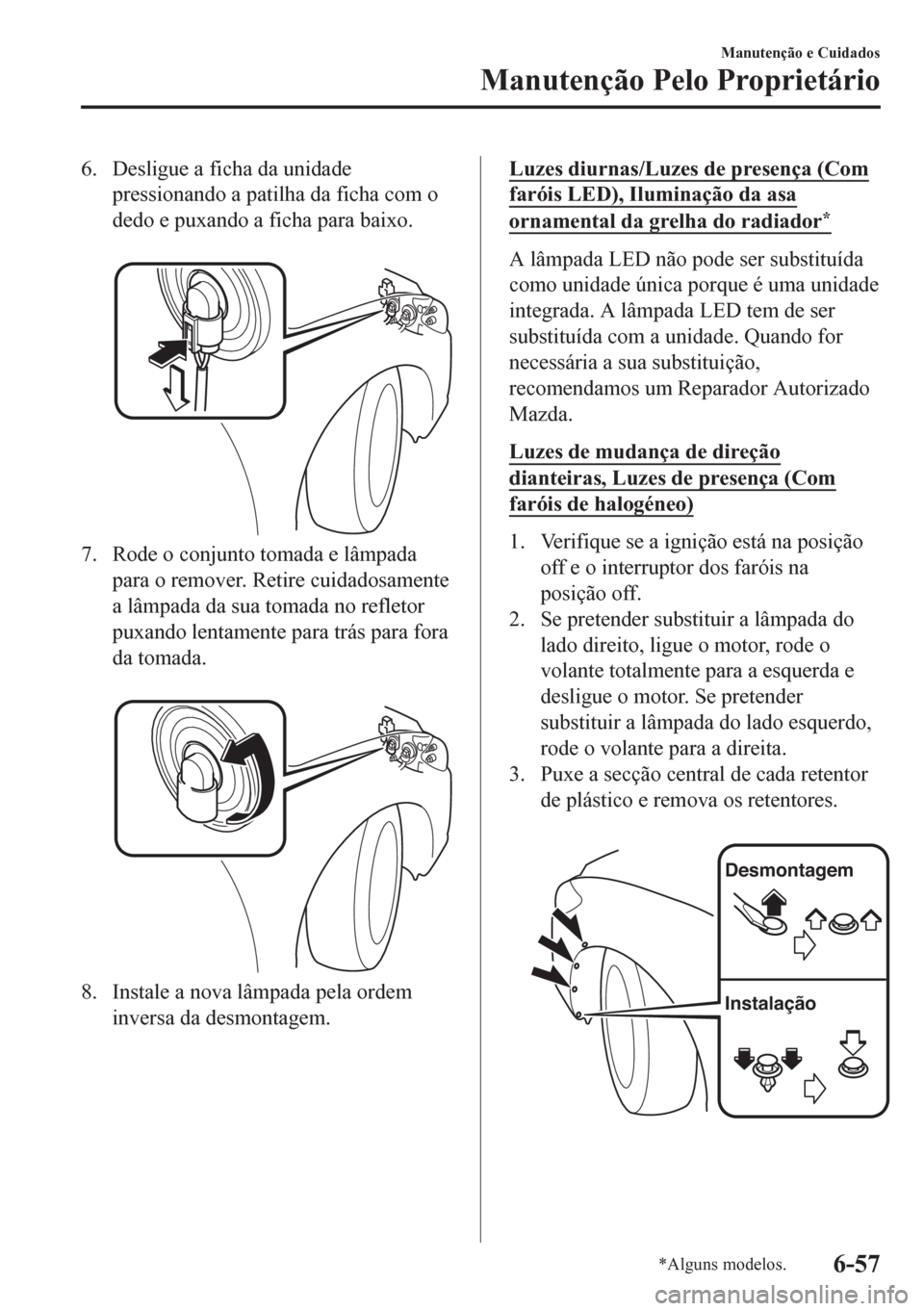

6. Desligue a ficha da unidade
pressionando a patilha da ficha com o
dedo e puxando a ficha para baixo.

7. Rode o conjunto tomada e lâmpada
para o remover. Retire cuidadosamente
a lâmpada da sua tomada no refletor
puxando lentamente para trás para fora
da tomada.

8. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes diurnas/Luzes de presença (Com
faróis LED), Iluminação da asa
ornamental da grelha do radiador*
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada. A lâmpada LED tem de ser
substituída com a unidade. Quando for
necessária a sua substituição,
recomendamos um Reparador Autorizado
Mazda.
Luzes de mudança de direção
dianteiras, Luzes de presença (Com
faróis de halogéneo)
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Se pretender substituir a lâmpada do
lado direito, ligue o motor, rode o
volante totalmente para a esquerda e
desligue o motor. Se pretender
substituir a lâmpada do lado esquerdo,
rode o volante para a direita.
3. Puxe a secção central de cada retentor
de plástico e remova os retentores.

Desmontagem
Instalação
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-57

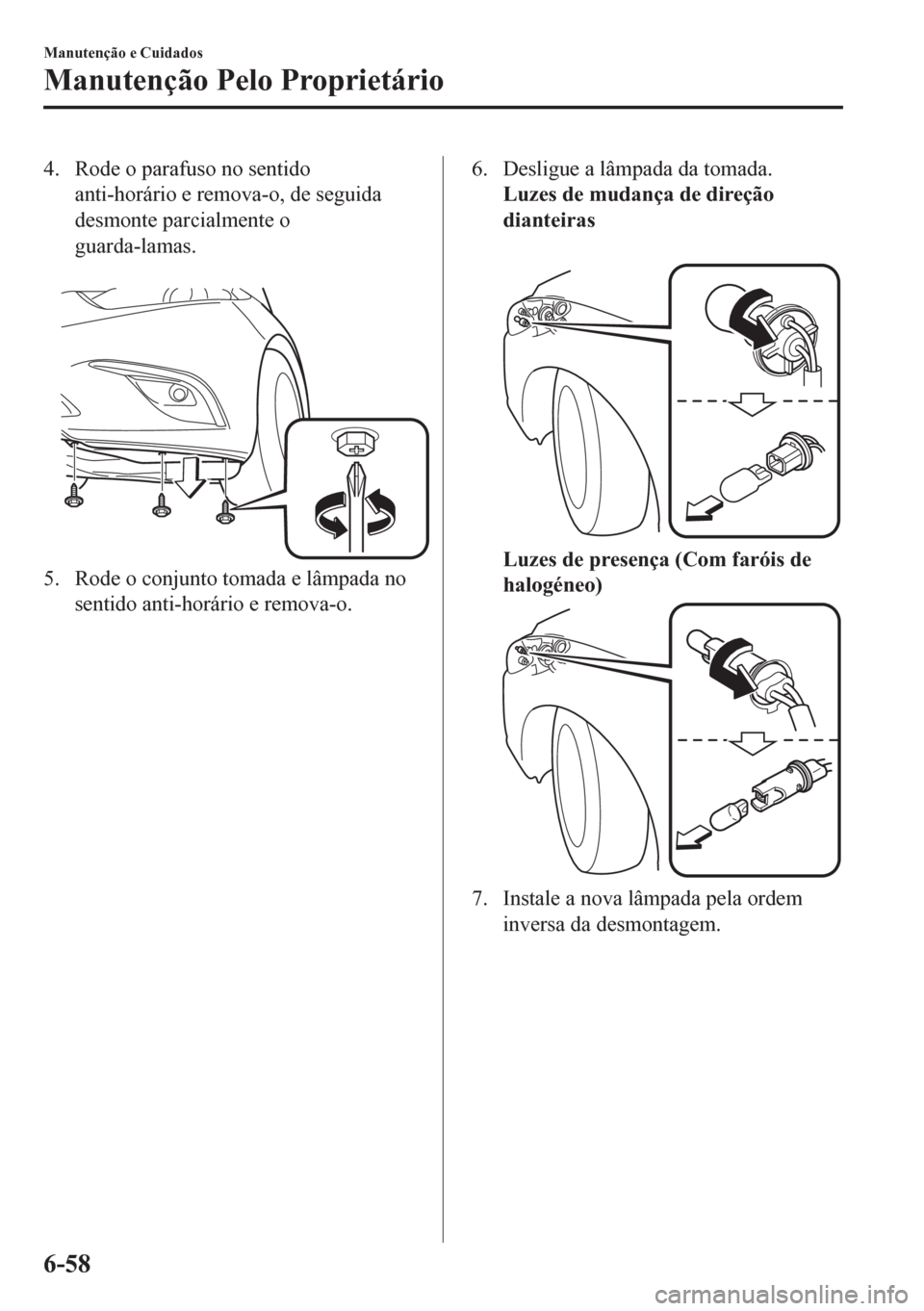

4. Rode o parafuso no sentido
anti-horário e remova-o, de seguida
desmonte parcialmente o
guarda-lamas.

5. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.
Luzes de mudança de direção
dianteiras

Luzes de presença (Com faróis de
halogéneo)
7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-58

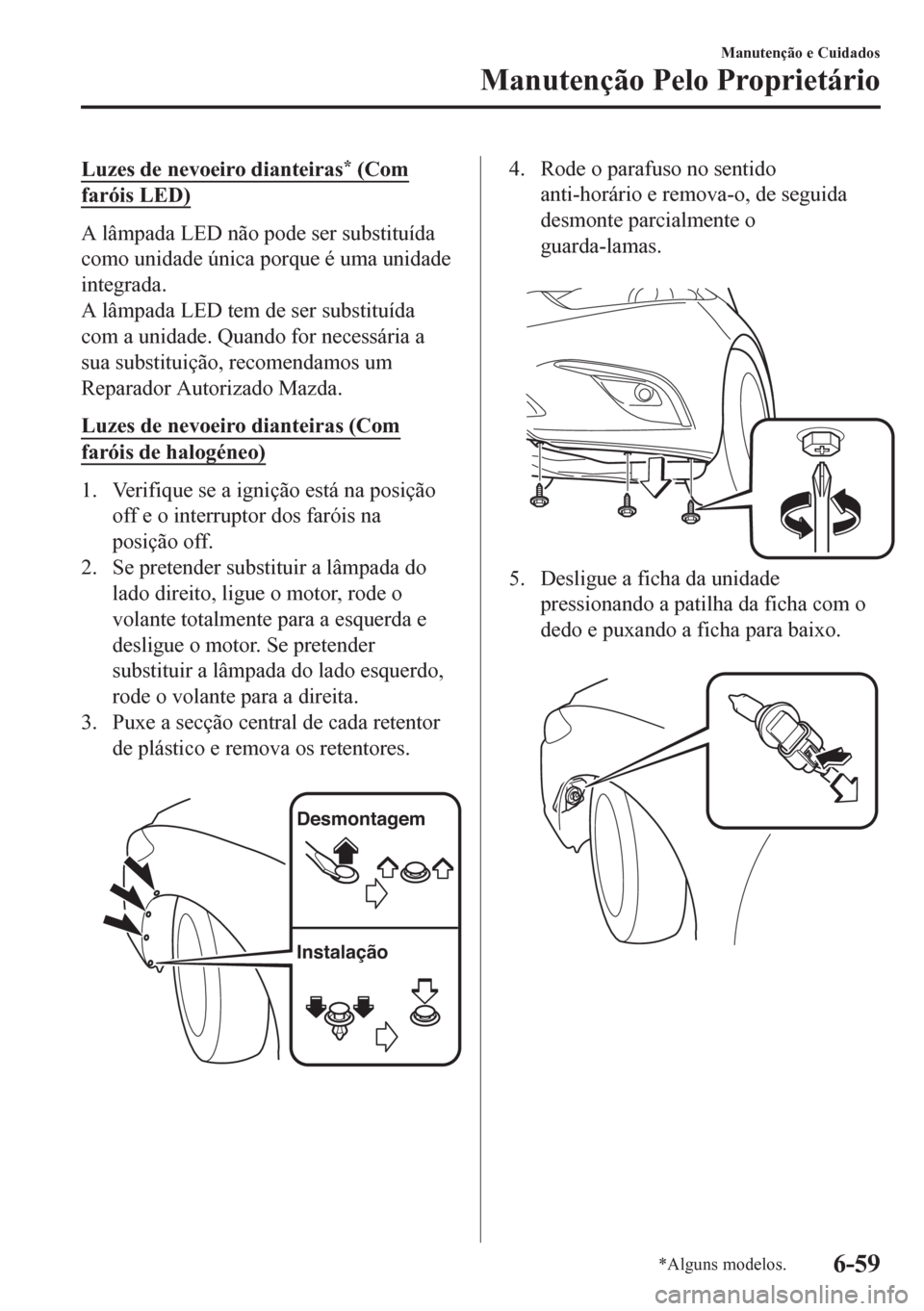

Luzes de nevoeiro dianteiras* (Com
faróis LED)
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
Luzes de nevoeiro dianteiras (Com
faróis de halogéneo)
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Se pretender substituir a lâmpada do
lado direito, ligue o motor, rode o
volante totalmente para a esquerda e
desligue o motor. Se pretender
substituir a lâmpada do lado esquerdo,
rode o volante para a direita.
3. Puxe a secção central de cada retentor
de plástico e remova os retentores.

Desmontagem
Instalação
4. Rode o parafuso no sentido
anti-horário e remova-o, de seguida
desmonte parcialmente o
guarda-lamas.

5. Desligue a ficha da unidade
pressionando a patilha da ficha com o
dedo e puxando a ficha para baixo.

Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-59

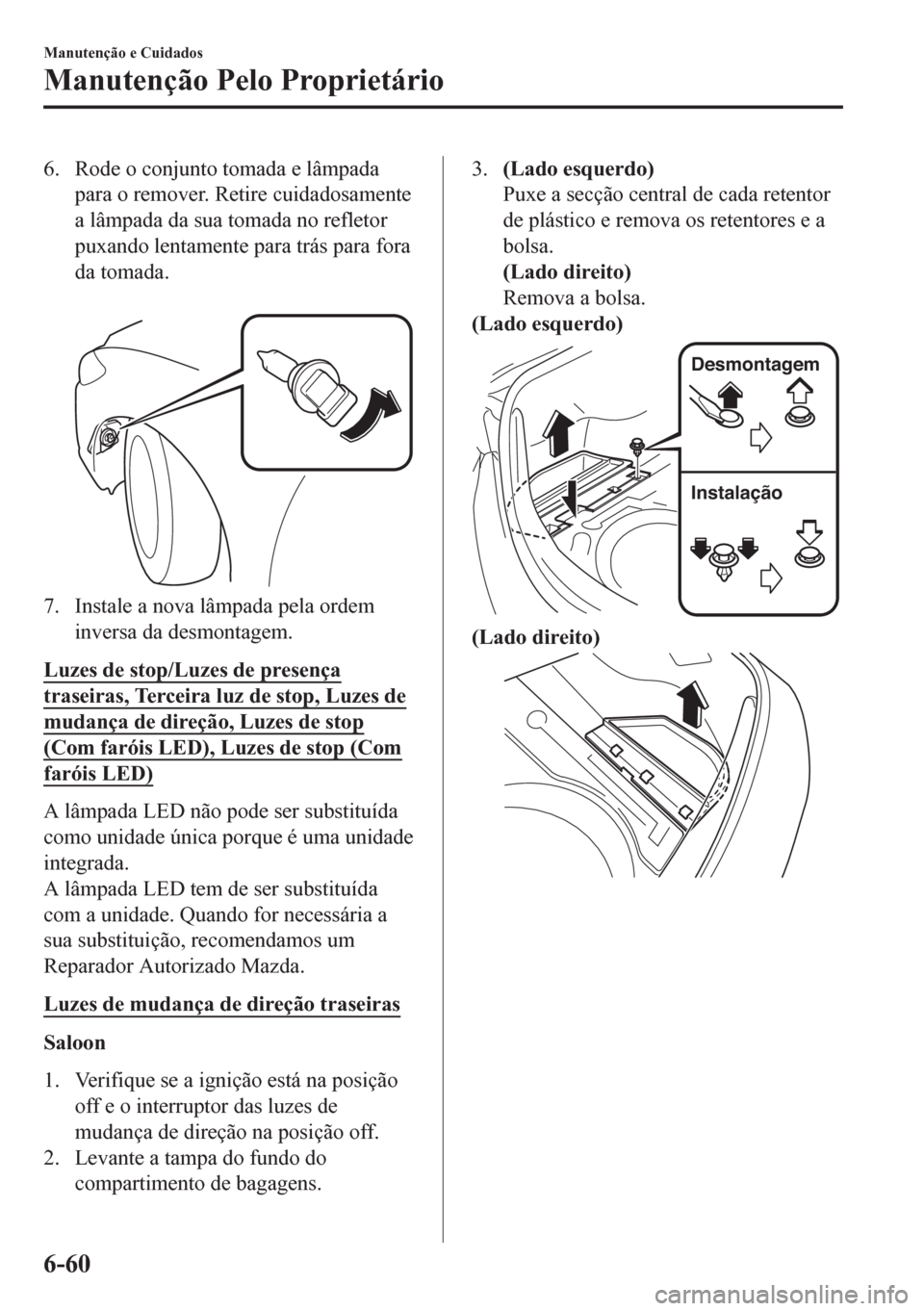

6. Rode o conjunto tomada e lâmpada
para o remover. Retire cuidadosamente
a lâmpada da sua tomada no refletor
puxando lentamente para trás para fora
da tomada.

7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de stop/Luzes de presença
traseiras, Terceira luz de stop, Luzes de
mudança de direção, Luzes de stop
(Com faróis LED), Luzes de stop (Com
faróis LED)
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
Luzes de mudança de direção traseiras
Saloon
1. Verifique se a ignição está na posição
off e o interruptor das luzes de
mudança de direção na posição off.
2. Levante a tampa do fundo do
compartimento de bagagens.
3.(Lado esquerdo)
Puxe a secção central de cada retentor
de plástico e remova os retentores e a
bolsa.
(Lado direito)
Remova a bolsa.
(Lado esquerdo)
Desmontagem
Instalação
(Lado direito)
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-60

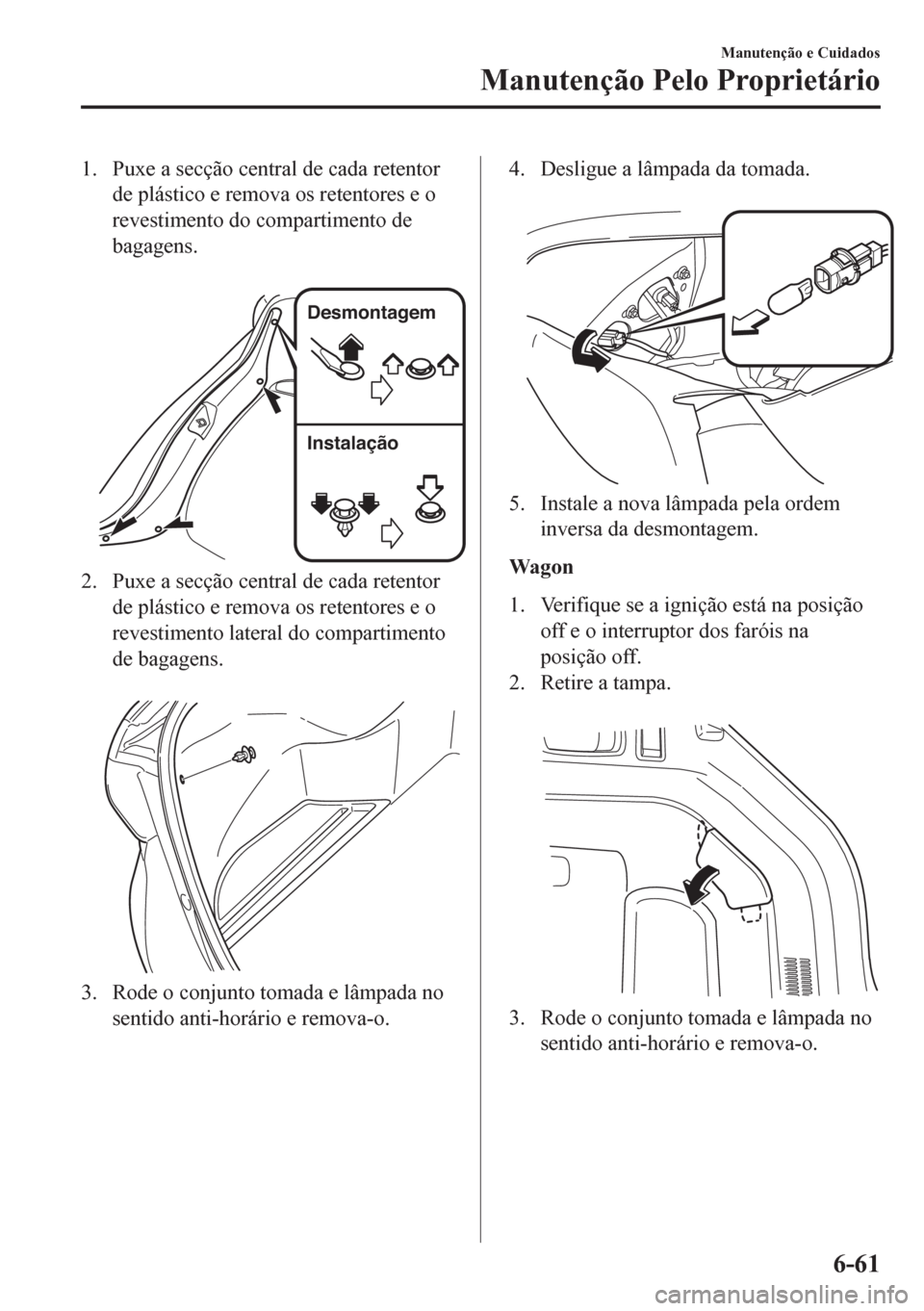

1. Puxe a secção central de cada retentor
de plástico e remova os retentores e o
revestimento do compartimento de
bagagens.

Desmontagem
Instalação
2. Puxe a secção central de cada retentor
de plástico e remova os retentores e o
revestimento lateral do compartimento
de bagagens.

3. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
4. Desligue a lâmpada da tomada.

5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Wagon
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Retire a tampa.

3. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-61
