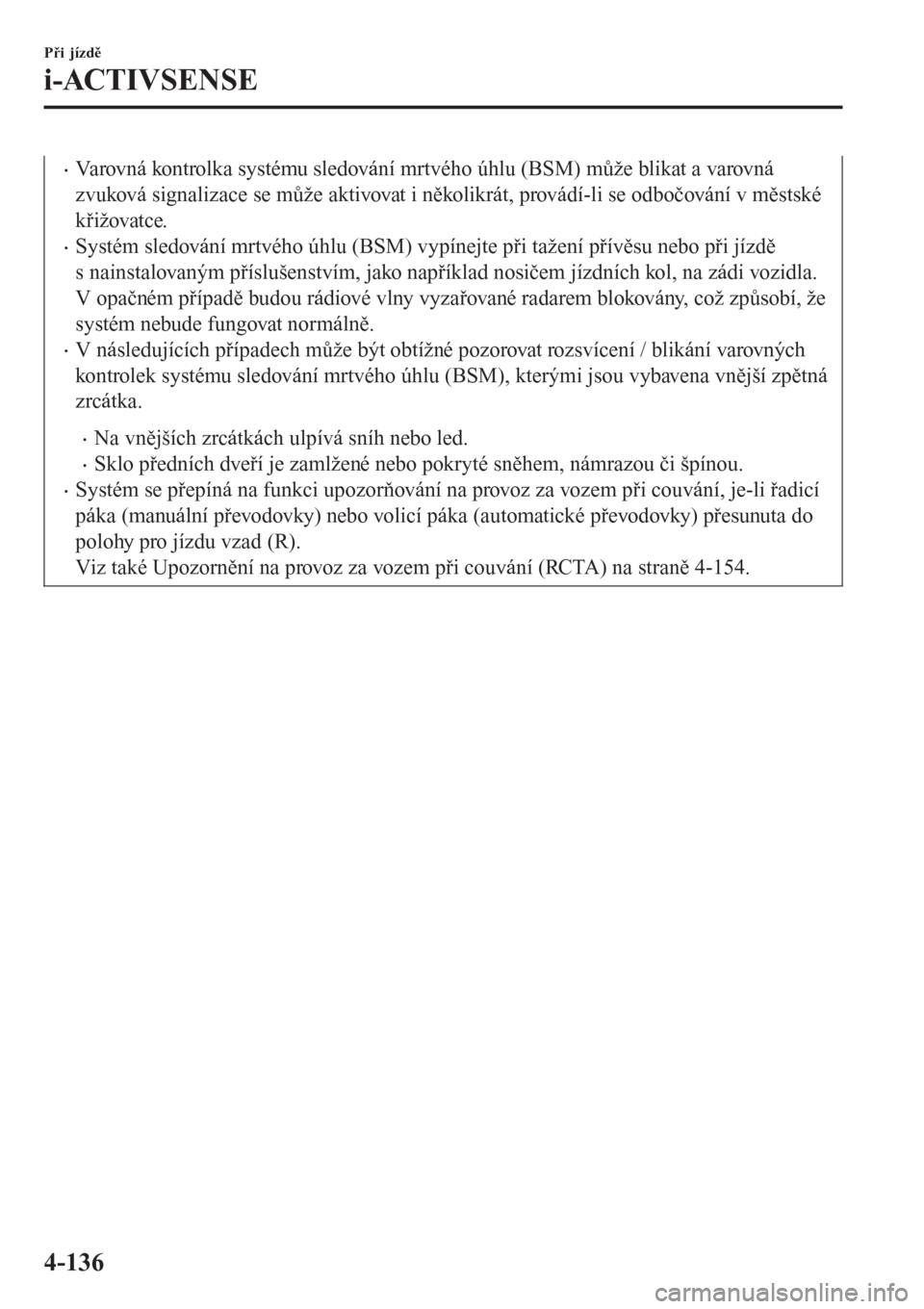

•Varovná kontrolka systému sledování mrtvého úhlu (BSM) může blikat a varovná
zvuková signalizace se může aktivovat i několikrát, provádí-li se odbočování v městské
křižovatce.
•Systém sledování mrtvého úhlu (BSM) vypínejte při tažení přívěsu nebo při jízdě
s nainstalovaným příslušenstvím, jako například nosičem jízdních kol, na zádi vozidla.
V opačném případě budou rádiové vlny vyzařované radarem blokovány, což způsobí, že
systém nebude fungovat normálně.
•V následujících případech může být obtížné pozorovat rozsvícení / blikání varovných
kontrolek systému sledování mrtvého úhlu (BSM), kterými jsou vybavena vnější zpětná
zrcátka.
•Na vnějších zrcátkách ulpívá sníh nebo led.
•Sklo předních dveří je zamlžené nebo pokryté sněhem, námrazou či špínou.
•Systém se přepíná na funkci upozorňování na provoz za vozem při couvání, je-li řadicí
páka (manuální převodovky) nebo volicí páka (automatické převodovky) přesunuta do
polohy pro jízdu vzad (R).
Viz také Upozornění na provoz za vozem při couvání (RCTA) na straně 4-154.
Při jízdě
i-ACTIVSENSE
4-136

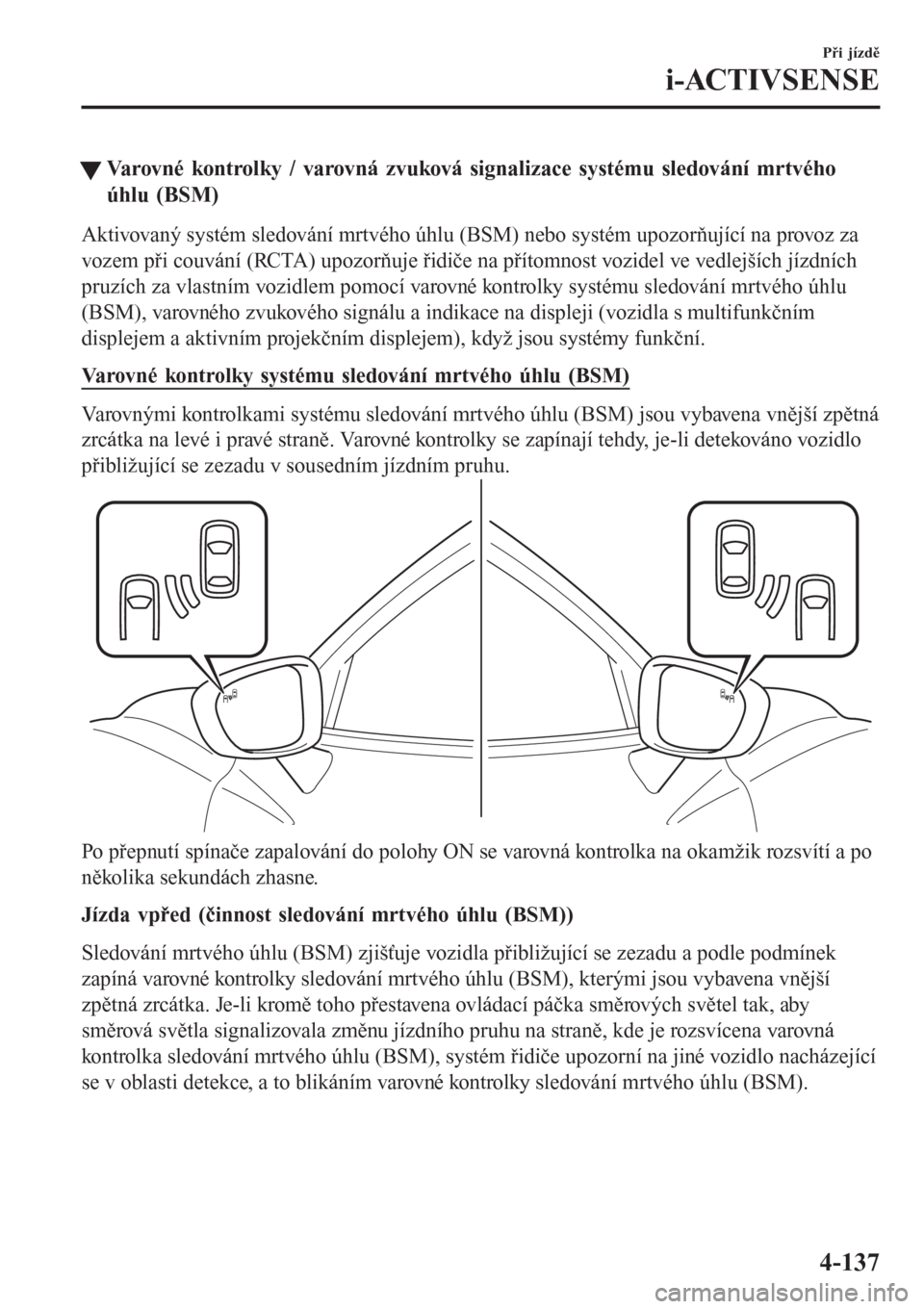

tVarovné kontrolky / varovná zvuková signalizace systému sledování mrtvého
úhlu (BSM)
Aktivovaný systém sledování mrtvého úhlu (BSM) nebo systém upozorňující na provoz za
vozem při couvání (RCTA) upozorňuje řidiče na přítomnost vozidel ve vedlejších jízdních
pruzích za vlastním vozidlem pomocí varovné kontrolky systému sledování mrtvého úhlu
(BSM), varovného zvukového signálu a indikace na displeji (vozidla s multifunkčním
displejem a aktivním projekčním displejem), když jsou systémy funkční.
Varovné kontrolky systému sledování mrtvého úhlu (BSM)
Varovnými kontrolkami systému sledování mrtvého úhlu (BSM) jsou vybavena vnější zpětná
zrcátka na levé i pravé straně. Varovné kontrolky se zapínají tehdy, je-li detekováno vozidlo
přibližující se zezadu v sousedním jízdním pruhu.
Po přepnutí spínače zapalování do polohy ON se varovná kontrolka na okamžik rozsvítí a po
několika sekundách zhasne.
Jízda vpřed (činnost sledování mrtvého úhlu (BSM))
Sledování mrtvého úhlu (BSM) zjišťuje vozidla přibližující se zezadu a podle podmínek
zapíná varovné kontrolky sledování mrtvého úhlu (BSM), kterými jsou vybavena vnější
zpětná zrcátka. Je-li kromě toho přestavena ovládací páčka směrových světel tak, aby
směrová světla signalizovala změnu jízdního pruhu na straně, kde je rozsvícena varovná
kontrolka sledování mrtvého úhlu (BSM), systém řidiče upozorní na jiné vozidlo nacházející
se v oblasti detekce, a to blikáním varovné kontrolky sledování mrtvého úhlu (BSM).
Při jízdě
i-ACTIVSENSE
4-137

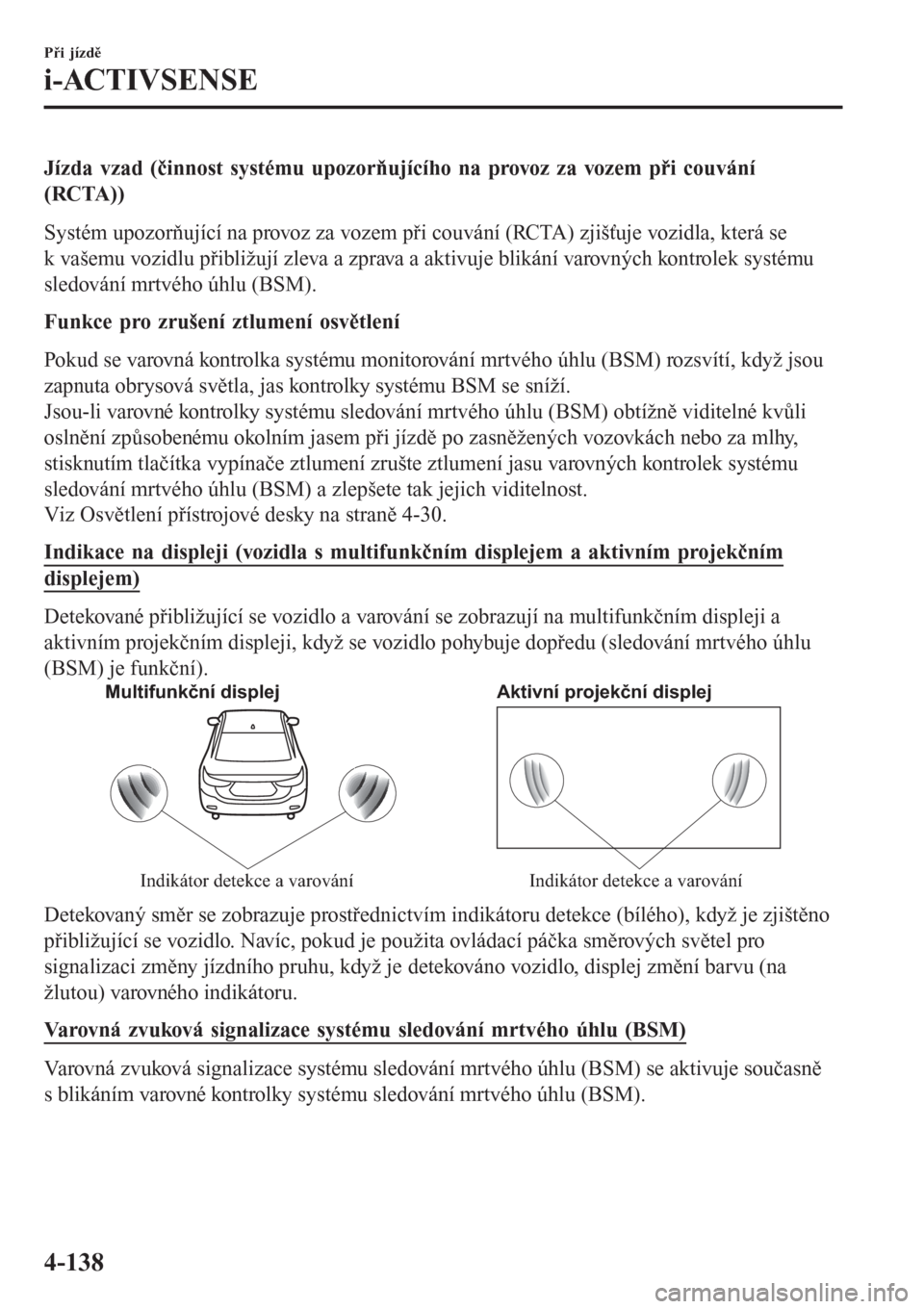

Jízda vzad (činnost systému upozorňujícího na provoz za vozem při couvání
(RCTA))
Systém upozorňující na provoz za vozem při couvání (RCTA) zjišťuje vozidla, která se
k vašemu vozidlu přibližují zleva a zprava a aktivuje blikání varovných kontrolek systému
sledování mrtvého úhlu (BSM).
Funkce pro zrušení ztlumení osvětlení
Pokud se varovná kontrolka systému monitorování mrtvého úhlu (BSM) rozsvítí, když jsou
zapnuta obrysová světla, jas kontrolky systému BSM se sníží.
Jsou-li varovné kontrolky systému sledování mrtvého úhlu (BSM) obtížně viditelné kvůli
oslnění způsobenému okolním jasem při jízdě po zasněžených vozovkách nebo za mlhy,
stisknutím tlačítka vypínače ztlumení zrušte ztlumení jasu varovných kontrolek systému
sledování mrtvého úhlu (BSM) a zlepšete tak jejich viditelnost.
Viz Osvětlení přístrojové desky na straně 4-30.
Indikace na displeji (vozidla s multifunkčním displejem a aktivním projekčním
displejem)
Detekované přibližující se vozidlo a varování se zobrazují na multifunkčním displeji a
aktivním projekčním displeji, když se vozidlo pohybuje dopředu (sledování mrtvého úhlu
(BSM) je funkční).
Multifunkční displej Aktivní projekční displej
Indikátor detekce a varování Indikátor detekce a varování
Detekovaný směr se zobrazuje prostřednictvím indikátoru detekce (bílého), když je zjištěno
přibližující se vozidlo. Navíc, pokud je použita ovládací páčka směrových světel pro
signalizaci změny jízdního pruhu, když je detekováno vozidlo, displej změní barvu (na
žlutou) varovného indikátoru.
Varovná zvuková signalizace systému sledování mrtvého úhlu (BSM)
Varovná zvuková signalizace systému sledování mrtvého úhlu (BSM) se aktivuje současně
s blikáním varovné kontrolky systému sledování mrtvého úhlu (BSM).
Při jízdě
i-ACTIVSENSE
4-138

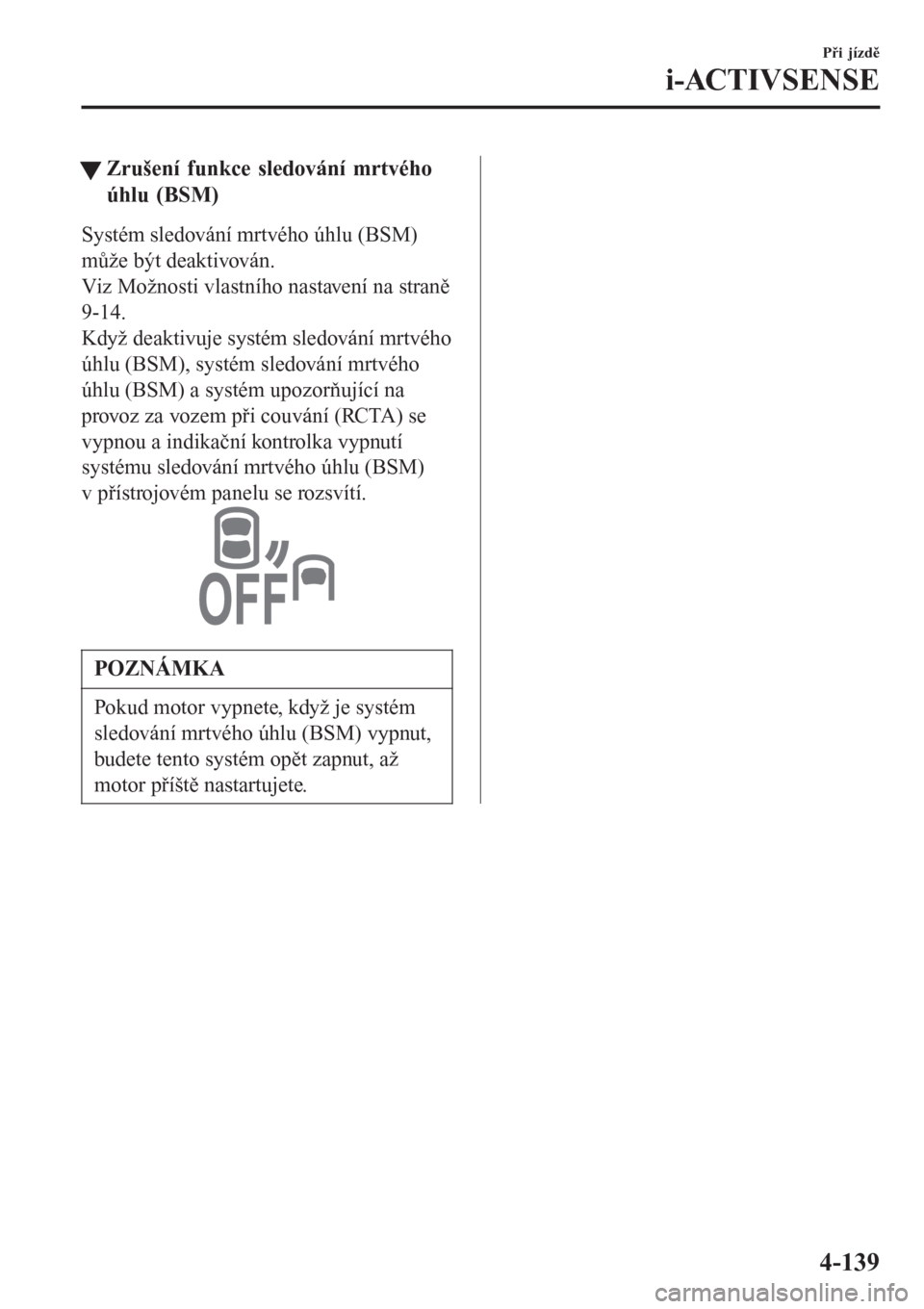

tZrušení funkce sledování mrtvého
úhlu (BSM)
Systém sledování mrtvého úhlu (BSM)
může být deaktivován.
Viz Možnosti vlastního nastavení na straně
9-14.
Když deaktivuje systém sledování mrtvého
úhlu (BSM), systém sledování mrtvého
úhlu (BSM) a systém upozorňující na
provoz za vozem při couvání (RCTA) se
vypnou a indikační kontrolka vypnutí
systému sledování mrtvého úhlu (BSM)
v přístrojovém panelu se rozsvítí.
POZNÁMKA
Pokud motor vypnete, když je systém
sledování mrtvého úhlu (BSM) vypnut,
budete tento systém opět zapnut, až
motor příště nastartujete.
Při jízdě
i-ACTIVSENSE
4-139

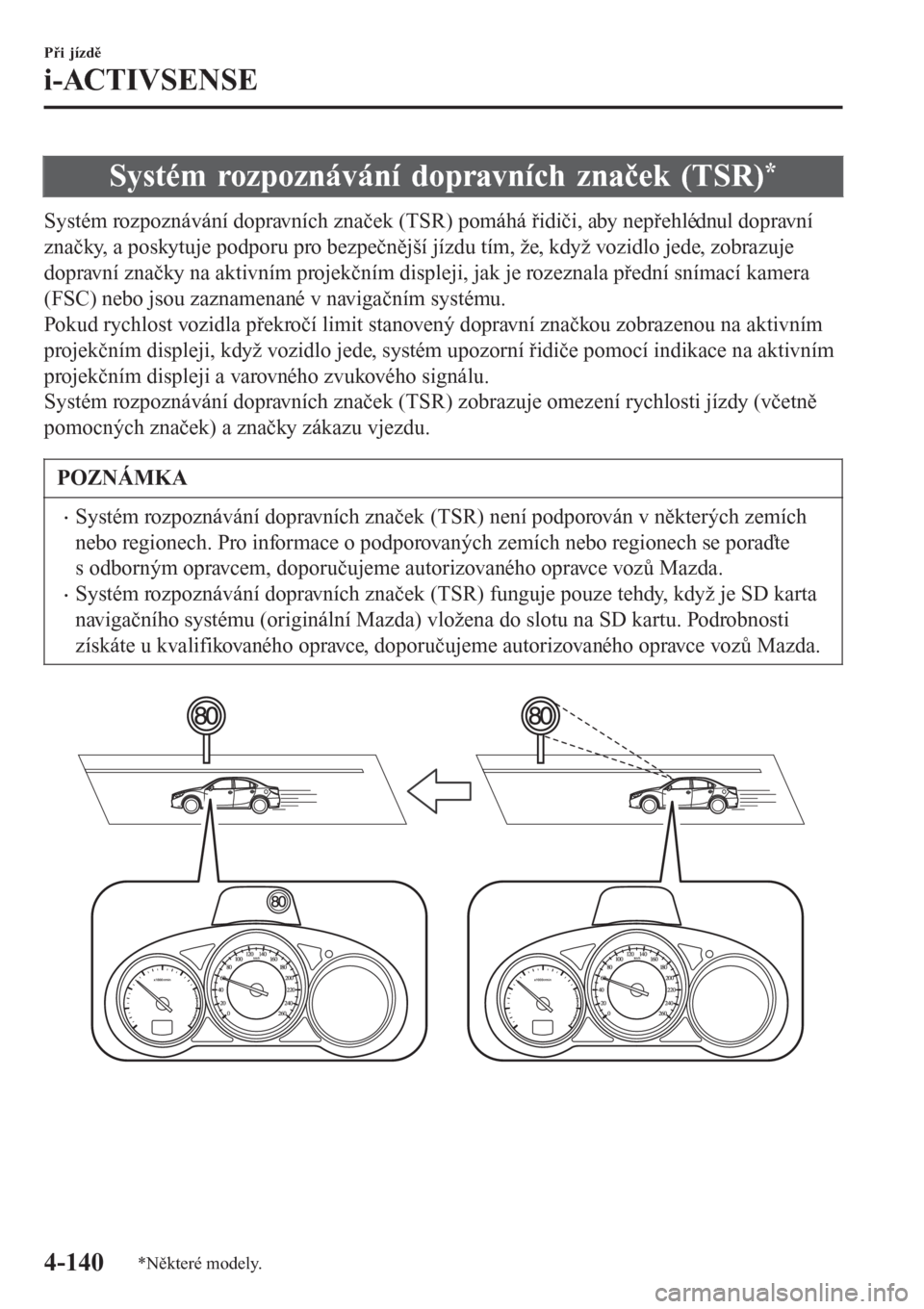

Systém rozpoznávání dopravních značek (TSR)*
Systém rozpoznávání dopravních značek (TSR) pomáhá řidiči, aby nepřehlédnul dopravní
značky, a poskytuje podporu pro bezpečnější jízdu tím, že, když vozidlo jede, zobrazuje
dopravní značky na aktivním projekčním displeji, jak je rozeznala přední snímací kamera
(FSC) nebo jsou zaznamenané v navigačním systému.
Pokud rychlost vozidla překročí limit stanovený dopravní značkou zobrazenou na aktivním
projekčním displeji, když vozidlo jede, systém upozorní řidiče pomocí indikace na aktivním
projekčním displeji a varovného zvukového signálu.
Systém rozpoznávání dopravních značek (TSR) zobrazuje omezení rychlosti jízdy (včetně
pomocných značek) a značky zákazu vjezdu.
POZNÁMKA
•Systém rozpoznávání dopravních značek (TSR) není podporován v některých zemích
nebo regionech. Pro informace o podporovaných zemích nebo regionech se poraďte
s odborným opravcem, doporučujeme autorizovaného opravce vozů Mazda.
•Systém rozpoznávání dopravních značek (TSR) funguje pouze tehdy, když je SD karta
navigačního systému (originální Mazda) vložena do slotu na SD kartu. Podrobnosti
získáte u kvalifikovaného opravce, doporučujeme autorizovaného opravce vozů Mazda.
Při jízdě
i-ACTIVSENSE
4-140
1
NWHUpPRGHO\

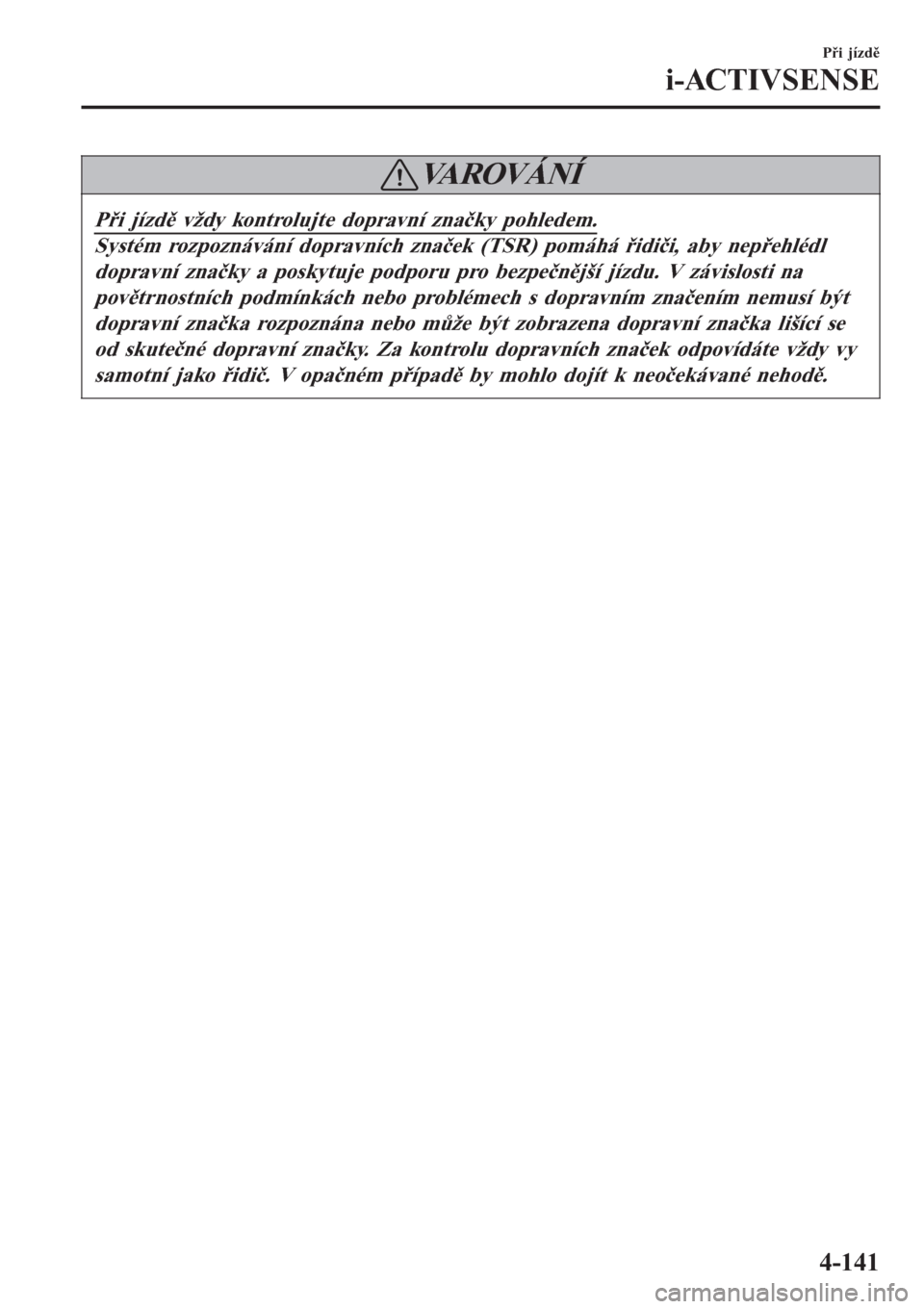

VA R O V Á N Í
Při jízdě vždy kontrolujte dopravní značky pohledem.
Systém rozpoznávání dopravních značek (TSR) pomáhá řidiči, aby nepřehlédl
dopravní značky a poskytuje podporu pro bezpečnější jízdu. V závislosti na
povětrnostních podmínkách nebo problémech s dopravním značením nemusí být
dopravní značka rozpoznána nebo může být zobrazena dopravní značka lišící se
od skutečné dopravní značky. Za kontrolu dopravních značek odpovídáte vždy vy
samotní jako řidič. V opačném případě by mohlo dojít k neočekávané nehodě.
Při jízdě
i-ACTIVSENSE
4-141

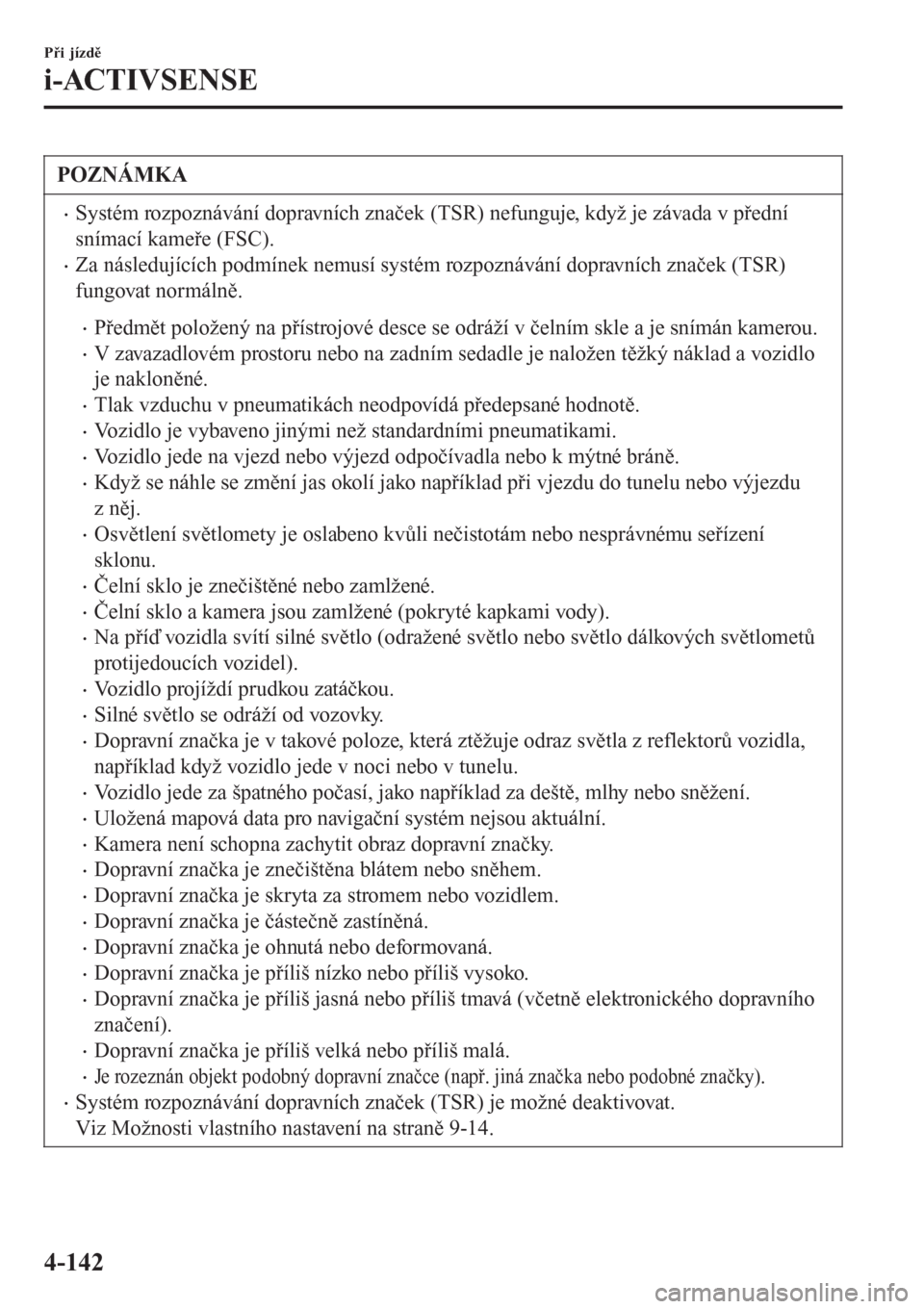

POZNÁMKA
•Systém rozpoznávání dopravních značek (TSR) nefunguje, když je závada v přední
snímací kameře (FSC).
•Za následujících podmínek nemusí systém rozpoznávání dopravních značek (TSR)
fungovat normálně.
•Předmět položený na přístrojové desce se odráží v čelním skle a je snímán kamerou.
•V zavazadlovém prostoru nebo na zadním sedadle je naložen těžký náklad a vozidlo
je nakloněné.
•Tlak vzduchu v pneumatikách neodpovídá předepsané hodnotě.
•Vozidlo je vybaveno jinými než standardními pneumatikami.
•Vozidlo jede na vjezd nebo výjezd odpočívadla nebo k mýtné bráně.
•Když se náhle se změní jas okolí jako například při vjezdu do tunelu nebo výjezdu
z něj.
•Osvětlení světlomety je oslabeno kvůli nečistotám nebo nesprávnému seřízení
sklonu.
•Čelní sklo je znečištěné nebo zamlžené.
•Čelní sklo a kamera jsou zamlžené (pokryté kapkami vody).
•Na příď vozidla svítí silné světlo (odražené světlo nebo světlo dálkových světlometů
protijedoucích vozidel).
•Vozidlo projíždí prudkou zatáčkou.
•Silné světlo se odráží od vozovky.
•Dopravní značka je v takové poloze, která ztěžuje odraz světla z reflektorů vozidla,
například když vozidlo jede v noci nebo v tunelu.
•Vozidlo jede za špatného počasí, jako například za deště, mlhy nebo sněžení.
•Uložená mapová data pro navigační systém nejsou aktuální.
•Kamera není schopna zachytit obraz dopravní značky.
•Dopravní značka je znečištěna blátem nebo sněhem.
•Dopravní značka je skryta za stromem nebo vozidlem.
•Dopravní značka je částečně zastíněná.
•Dopravní značka je ohnutá nebo deformovaná.
•Dopravní značka je příliš nízko nebo příliš vysoko.
•Dopravní značka je příliš jasná nebo příliš tmavá (včetně elektronického dopravního
značení).
•Dopravní značka je příliš velká nebo příliš malá.
•Je rozeznán objekt podobný dopravní značce (např. jiná značka nebo podobné značky).
•Systém rozpoznávání dopravních značek (TSR) je možné deaktivovat.
Viz Možnosti vlastního nastavení na straně 9-14.
Při jízdě
i-ACTIVSENSE
4-142

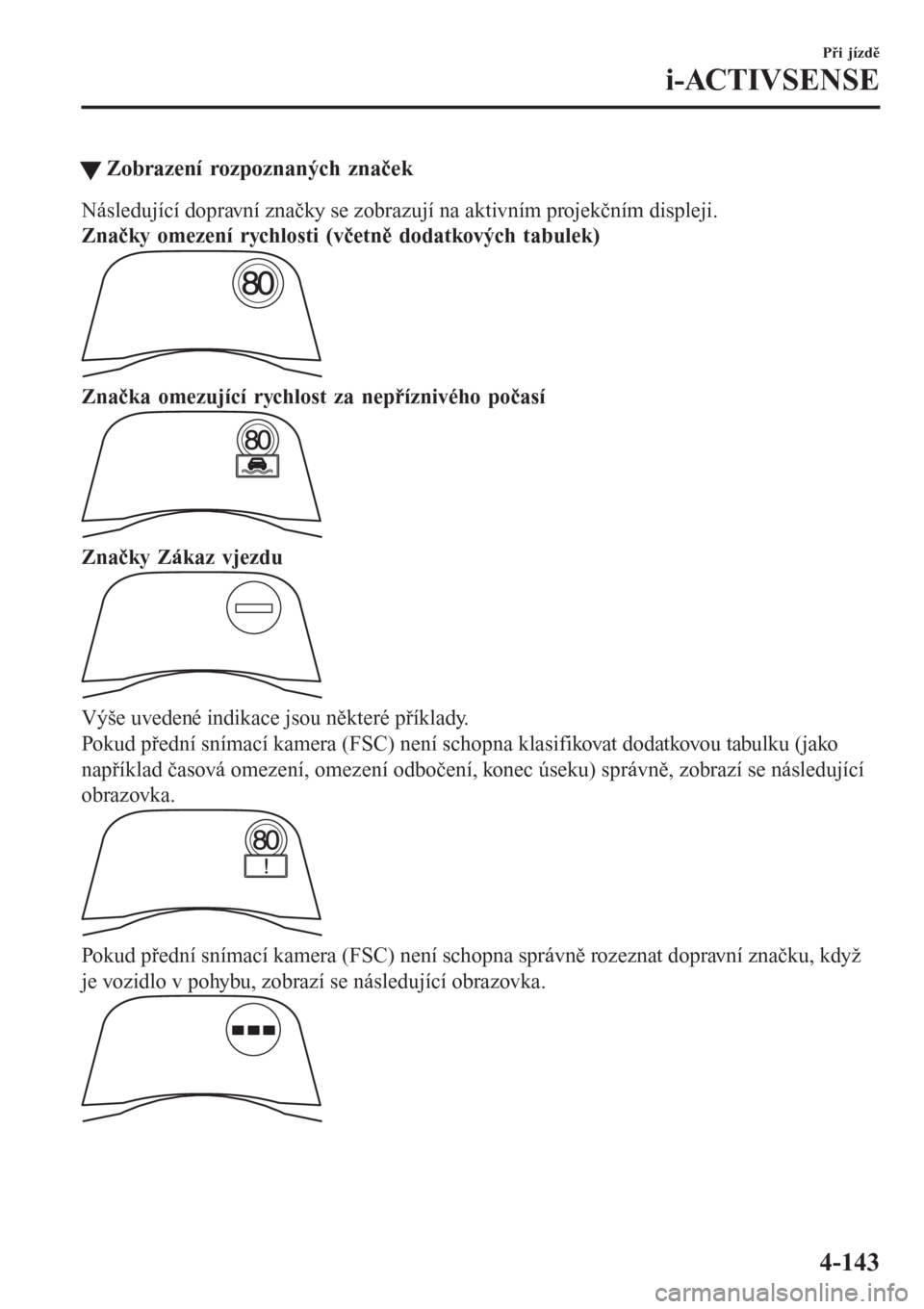

tZobrazení rozpoznaných značek
Následující dopravní značky se zobrazují na aktivním projekčním displeji.
Značky omezení rychlosti (včetně dodatkových tabulek)
Značka omezující rychlost za nepříznivého počasí
Značky Zákaz vjezdu
Výše uvedené indikace jsou některé příklady.
Pokud přední snímací kamera (FSC) není schopna klasifikovat dodatkovou tabulku (jako
například časová omezení, omezení odbočení, konec úseku) správně, zobrazí se následující
obrazovka.
Pokud přední snímací kamera (FSC) není schopna správně rozeznat dopravní značku, když
je vozidlo v pohybu, zobrazí se následující obrazovka.
Při jízdě
i-ACTIVSENSE
4-143

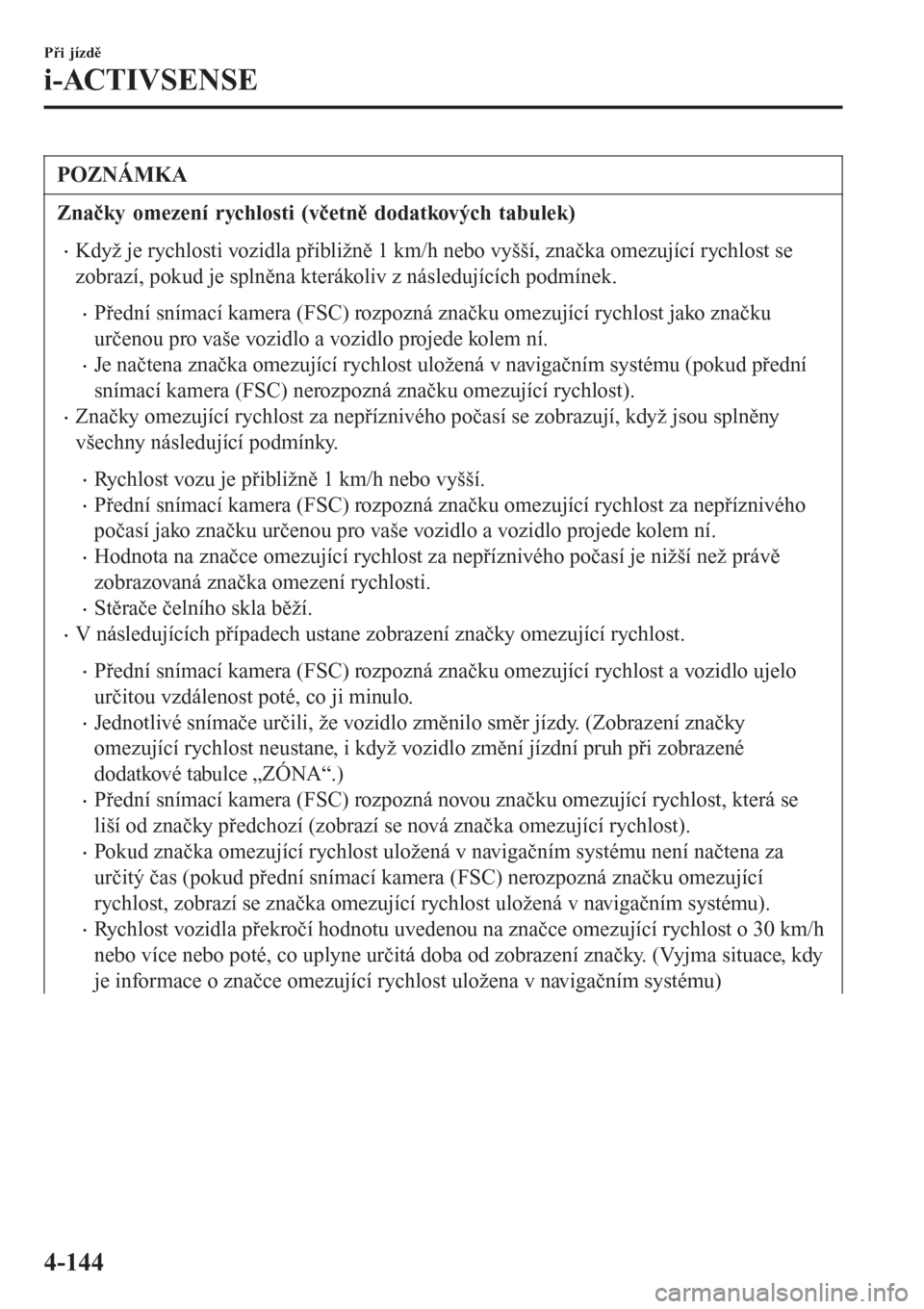

POZNÁMKA
Značky omezení rychlosti (včetně dodatkových tabulek)
•Když je rychlosti vozidla přibližně 1 km/h nebo vyšší, značka omezující rychlost se
zobrazí, pokud je splněna kterákoliv z následujících podmínek.
•Přední snímací kamera (FSC) rozpozná značku omezující rychlost jako značku
určenou pro vaše vozidlo a vozidlo projede kolem ní.
•Je načtena značka omezující rychlost uložená v navigačním systému (pokud přední
snímací kamera (FSC) nerozpozná značku omezující rychlost).
•Značky omezující rychlost za nepříznivého počasí se zobrazují, když jsou splněny
všechny následující podmínky.
•Rychlost vozu je přibližně 1 km/h nebo vyšší.
•Přední snímací kamera (FSC) rozpozná značku omezující rychlost za nepříznivého
počasí jako značku určenou pro vaše vozidlo a vozidlo projede kolem ní.
•Hodnota na značce omezující rychlost za nepříznivého počasí je nižší než právě
zobrazovaná značka omezení rychlosti.
•Stěrače čelního skla běží.
•V následujících případech ustane zobrazení značky omezující rychlost.
•Přední snímací kamera (FSC) rozpozná značku omezující rychlost a vozidlo ujelo
určitou vzdálenost poté, co ji minulo.
•Jednotlivé snímače určili, že vozidlo změnilo směr jízdy. (Zobrazení značky
omezující rychlost neustane, i když vozidlo změní jízdní pruh při zobrazené
dodatkové tabulce „ZÓNA“.)
•Přední snímací kamera (FSC) rozpozná novou značku omezující rychlost, která se
liší od značky předchozí (zobrazí se nová značka omezující rychlost).
•Pokud značka omezující rychlost uložená v navigačním systému není načtena za
určitý čas (pokud přední snímací kamera (FSC) nerozpozná značku omezující
rychlost, zobrazí se značka omezující rychlost uložená v navigačním systému).
•Rychlost vozidla překročí hodnotu uvedenou na značce omezující rychlost o 30 km/h
nebo více nebo poté, co uplyne určitá doba od zobrazení značky. (Vyjma situace, kdy
je informace o značce omezující rychlost uložena v navigačním systému)
Při jízdě
i-ACTIVSENSE
4-144

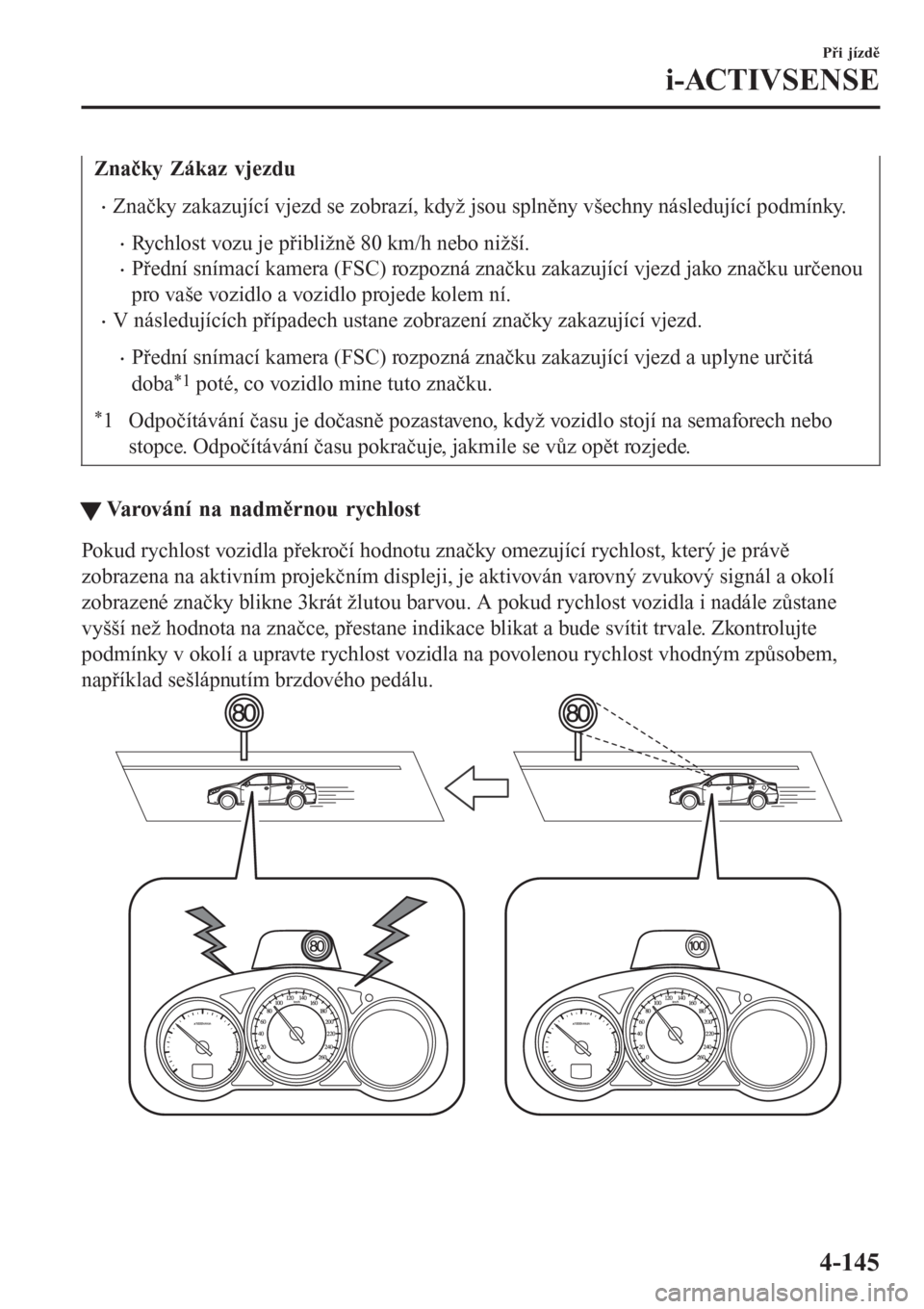

Značky Zákaz vjezdu
•Značky zakazující vjezd se zobrazí, když jsou splněny všechny následující podmínky.
•Rychlost vozu je přibližně 80 km/h nebo nižší.
•Přední snímací kamera (FSC) rozpozná značku zakazující vjezd jako značku určenou
pro vaše vozidlo a vozidlo projede kolem ní.
•V následujících případech ustane zobrazení značky zakazující vjezd.
•Přední snímací kamera (FSC) rozpozná značku zakazující vjezd a uplyne určitá
doba*1 poté, co vozidlo mine tuto značku.
*1 Odpočítávání času je dočasně pozastaveno, když vozidlo stojí na semaforech nebo
stopce. Odpočítávání času pokračuje, jakmile se vůz opět rozjede.
WVarování na nadměrnou rychlost
Pokud rychlost vozidla překročí hodnotu značky omezující rychlost, který je právě
zobrazena na aktivním projekčním displeji, je aktivován varovný zvukový signál a okolí
zobrazené značky blikne 3krát žlutou barvou. A pokud rychlost vozidla i nadále zůstane
vyšší než hodnota na značce, přestane indikace blikat a bude svítit trvale. Zkontrolujte
podmínky v okolí a upravte rychlost vozidla na povolenou rychlost vhodným způsobem,
například sešlápnutím brzdového pedálu.
Při jízdě
i-ACTIVSENSE
4-145
