MAZDA MODEL 6 2016 Návod k obsluze (in Czech)

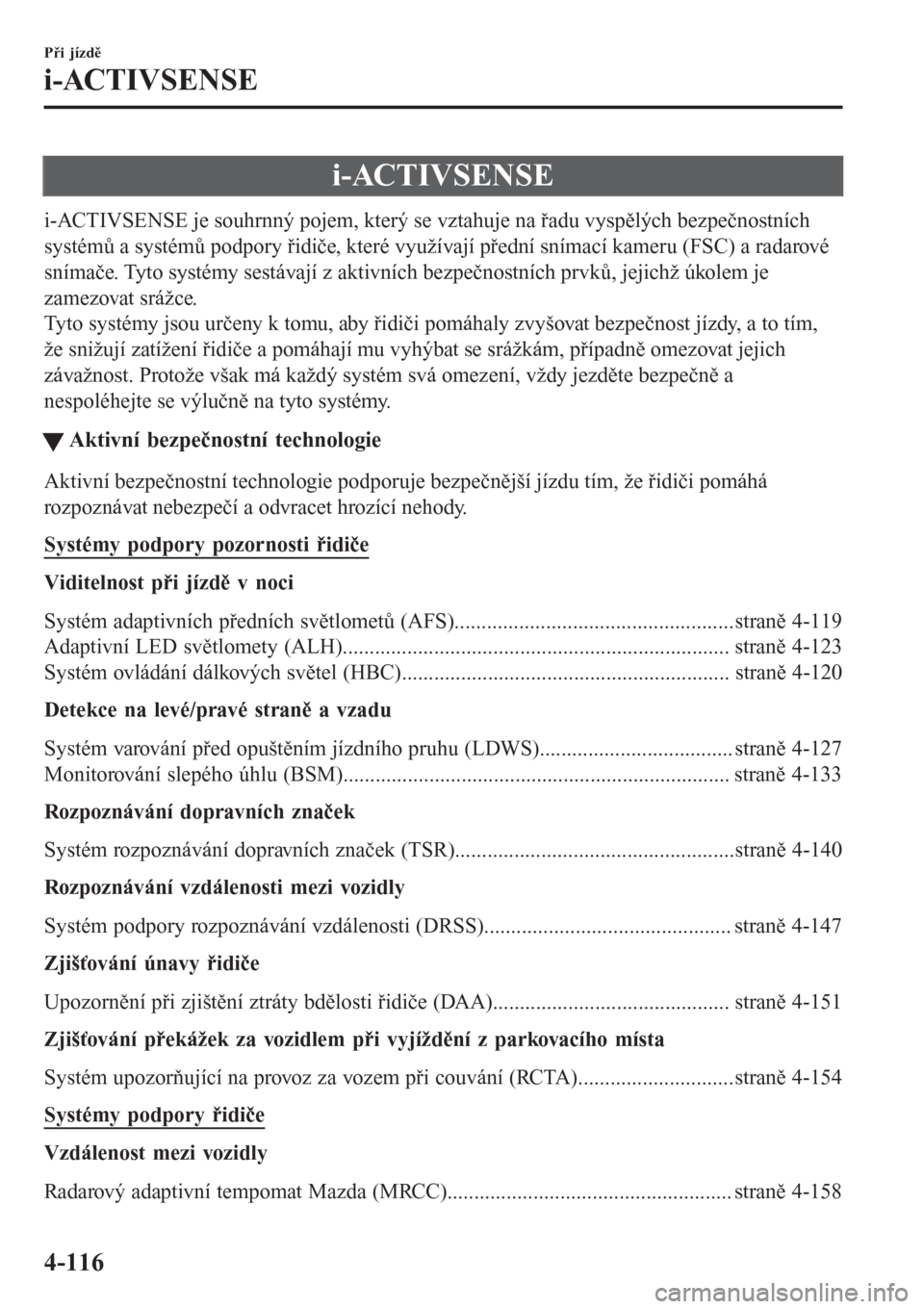

i-ACTIVSENSE
i-ACTIVSENSE je souhrnný pojem, který se vztahuje na řadu vyspělých bezpečnostních
systémů a systémů podpory řidiče, které využívají přední snímací kameru (FSC) a radarové
snímače. Tyto systémy sestávají z aktivních bezpečnostních prvků, jejichž úkolem je
zamezovat srážce.
Tyto systémy jsou určeny k tomu, aby řidiči pomáhaly zvyšovat bezpečnost jízdy, a to tím,
že snižují zatížení řidiče a pomáhají mu vyhýbat se srážkám, případně omezovat jejich
závažnost. Protože však má každý systém svá omezení, vždy jezděte bezpečně a
nespoléhejte se výlučně na tyto systémy.
tAktivní bezpečnostní technologie
Aktivní bezpečnostní technologie podporuje bezpečnější jízdu tím, že řidiči pomáhá
rozpoznávat nebezpečí a odvracet hrozící nehody.
Systémy podpory pozornosti řidiče
Viditelnost při jízdě v noci
Systém adaptivních předních světlometů (AFS)....................................................straně 4-119
Adaptivní LED světlomety (ALH)........................................................................ straně 4-123
Systém ovládání dálkových světel (HBC)............................................................. straně 4-120
Detekce na levé/pravé straně a vzadu
Systém varování před opuštěním jízdního pruhu (LDWS).................................... straně 4-127
Monitorování slepého úhlu (BSM)........................................................................ straně 4-133
Rozpoznávání dopravních značek
Systém rozpoznávání dopravních značek (TSR)....................................................straně 4-140
Rozpoznávání vzdálenosti mezi vozidly
Systém podpory rozpoznávání vzdálenosti (DRSS).............................................. straně 4-147
Zjišťování únavy řidiče
Upozornění při zjištění ztráty bdělosti řidiče (DAA)............................................ straně 4-151
Zjišťování překážek za vozidlem při vyjíždění z parkovacího místa
Systém upozorňující na provoz za vozem při couvání (RCTA).............................straně 4-154
Systémy podpory řidiče
Vzdálenost mezi vozidly
Radarový adaptivní tempomat Mazda (MRCC)..................................................... straně 4-158
Při jízdě
i-ACTIVSENSE
4-116

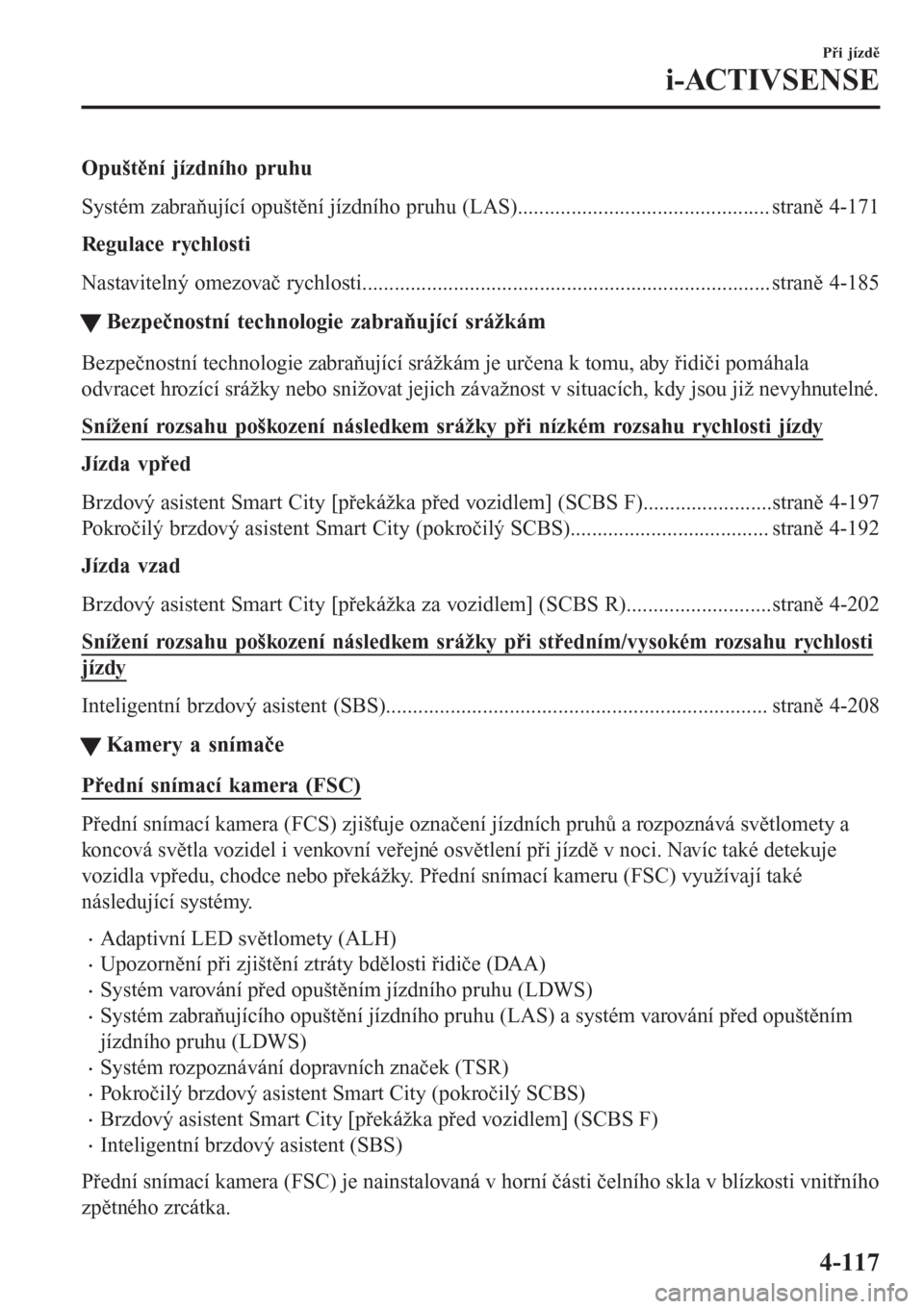

Opuštění jízdního pruhu
Systém zabraňující opuštění jízdního pruhu (LAS)............................................... straně 4-171
Regulace rychlosti
Nastavitelný omezovač rychlosti............................................................................ straně 4-185
tBezpečnostní technologie zabraňující srážkám
Bezpečnostní technologie zabraňující srážkám je určena k tomu, aby řidiči pomáhala
odvracet hrozící srážky nebo snižovat jejich závažnost v situacích, kdy jsou již nevyhnutelné.
Snížení rozsahu poškození následkem srážky při nízkém rozsahu rychlosti jízdy
Jízda vpřed
Brzdový asistent Smart City [překážka před vozidlem] (SCBS F)........................straně 4-197
Pokročilý brzdový asistent Smart City (pokročilý SCBS)..................................... straně 4-192
Jízda vzad
Brzdový asistent Smart City [překážka za vozidlem] (SCBS R)...........................straně 4-202
Snížení rozsahu poškození následkem srážky při středním/vysokém rozsahu rychlosti
jízdy
Inteligentní brzdový asistent (SBS)....................................................................... straně 4-208
tKamery a snímače
Přední snímací kamera (FSC)
Přední snímací kamera (FCS) zjišťuje označení jízdních pruhů a rozpoznává světlomety a
koncová světla vozidel i venkovní veřejné osvětlení při jízdě v noci. Navíc také detekuje
vozidla vpředu, chodce nebo překážky. Přední snímací kameru (FSC) využívají také
následující systémy.
•Adaptivní LED světlomety (ALH)
•Upozornění při zjištění ztráty bdělosti řidiče (DAA)
•Systém varování před opuštěním jízdního pruhu (LDWS)
•Systém zabraňujícího opuštění jízdního pruhu (LAS) a systém varování před opuštěním
jízdního pruhu (LDWS)
•Systém rozpoznávání dopravních značek (TSR)
•Pokročilý brzdový asistent Smart City (pokročilý SCBS)
•Brzdový asistent Smart City [překážka před vozidlem] (SCBS F)
•Inteligentní brzdový asistent (SBS)
Přední snímací kamera (FSC) je nainstalovaná v horní části čelního skla v blízkosti vnitřního
zpětného zrcátka.
Při jízdě
i-ACTIVSENSE
4-117

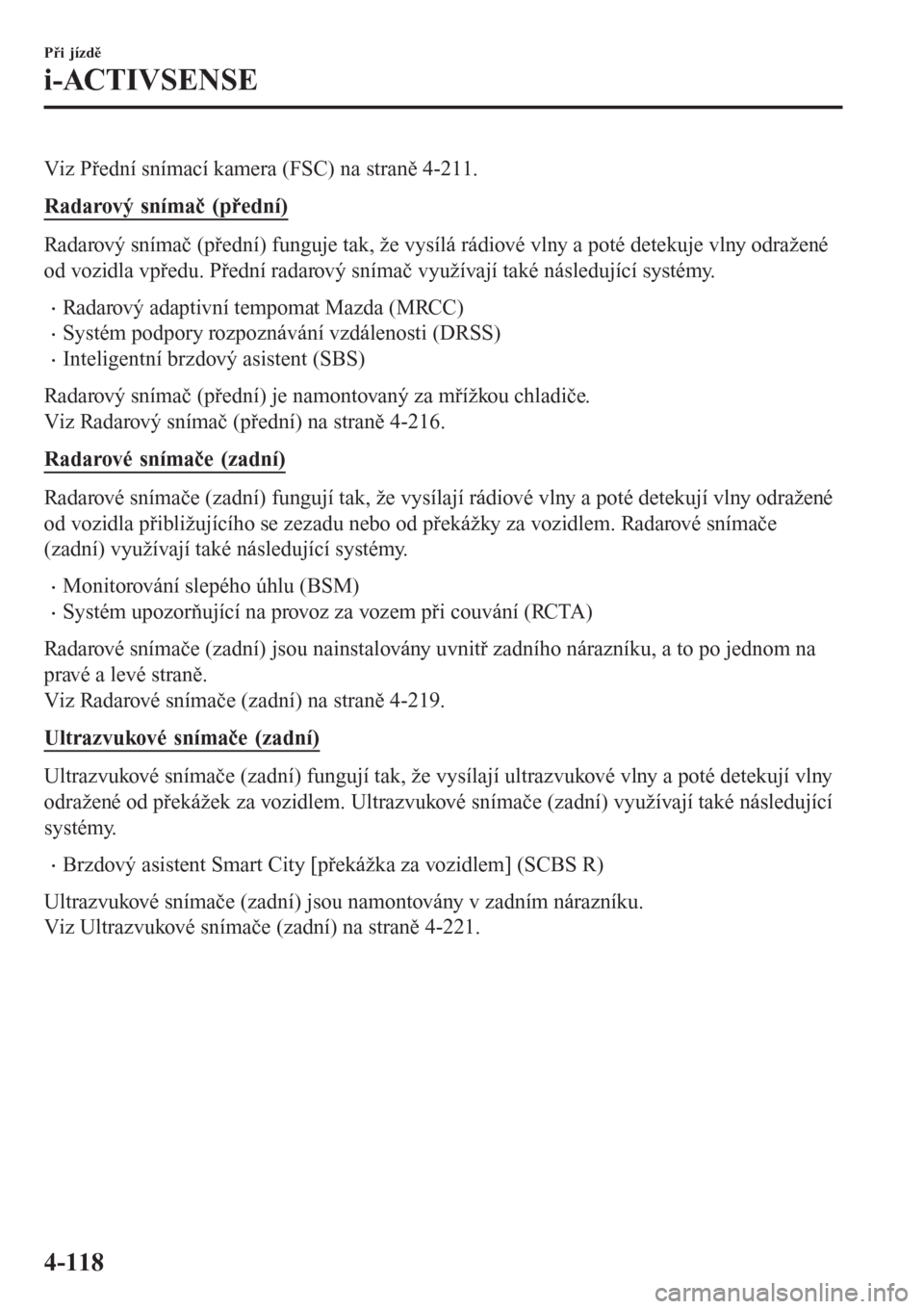

Viz Přední snímací kamera (FSC) na straně 4-211.
Radarový snímač (přední)
Radarový snímač (přední) funguje tak, že vysílá rádiové vlny a poté detekuje vlny odražené
od vozidla vpředu. Přední radarový snímač využívají také následující systémy.
•Radarový adaptivní tempomat Mazda (MRCC)
•Systém podpory rozpoznávání vzdálenosti (DRSS)
•Inteligentní brzdový asistent (SBS)
Radarový snímač (přední) je namontovaný za mřížkou chladiče.
Viz Radarový snímač (přední) na straně 4-216.
Radarové snímače (zadní)
Radarové snímače (zadní) fungují tak, že vysílají rádiové vlny a poté detekují vlny odražené
od vozidla přibližujícího se zezadu nebo od překážky za vozidlem. Radarové snímače
(zadní) využívají také následující systémy.
•Monitorování slepého úhlu (BSM)
•Systém upozorňující na provoz za vozem při couvání (RCTA)
Radarové snímače (zadní) jsou nainstalovány uvnitř zadního nárazníku, a to po jednom na
pravé a levé straně.
Viz Radarové snímače (zadní) na straně 4-219.
Ultrazvukové snímače (zadní)
Ultrazvukové snímače (zadní) fungují tak, že vysílají ultrazvukové vlny a poté detekují vlny
odražené od překážek za vozidlem. Ultrazvukové snímače (zadní) využívají také následující
systémy.
•Brzdový asistent Smart City [překážka za vozidlem] (SCBS R)
Ultrazvukové snímače (zadní) jsou namontovány v zadním nárazníku.
Viz Ultrazvukové snímače (zadní) na straně 4-221.
Při jízdě
i-ACTIVSENSE
4-118

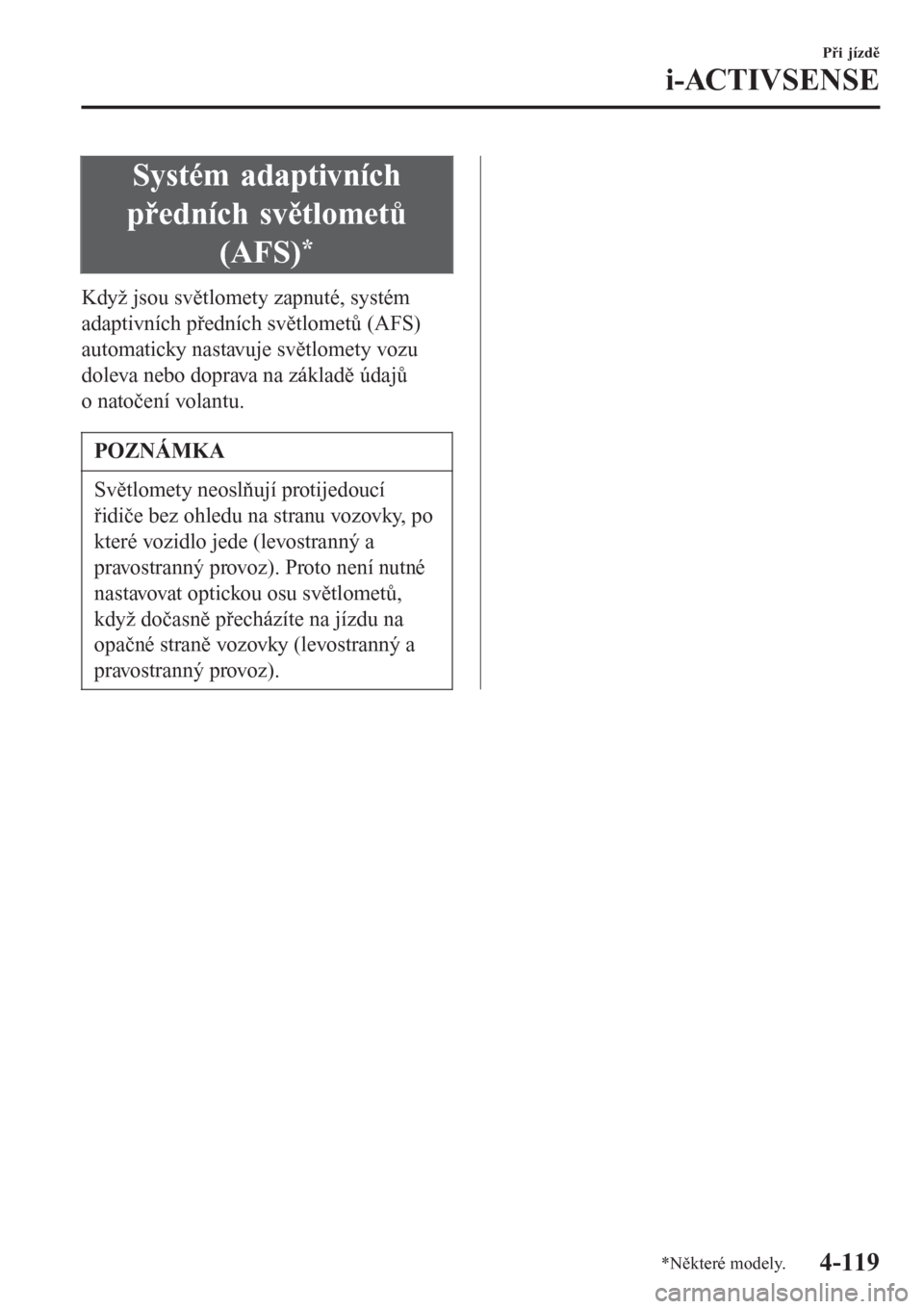

Systém adaptivních
předních světlometů
(AFS)
*
Když jsou světlomety zapnuté, systém
adaptivních předních světlometů (AFS)
automaticky nastavuje světlomety vozu
doleva nebo doprava na základě údajů
o natočení volantu.
POZNÁMKA
Světlomety neoslňují protijedoucí
řidiče bez ohledu na stranu vozovky, po
které vozidlo jede (levostranný a
pravostranný provoz). Proto není nutné
nastavovat optickou osu světlometů,
když dočasně přecházíte na jízdu na
opačné straně vozovky (levostranný a
pravostranný provoz).
Při jízdě
i-ACTIVSENSE
*N
které modely.4-119

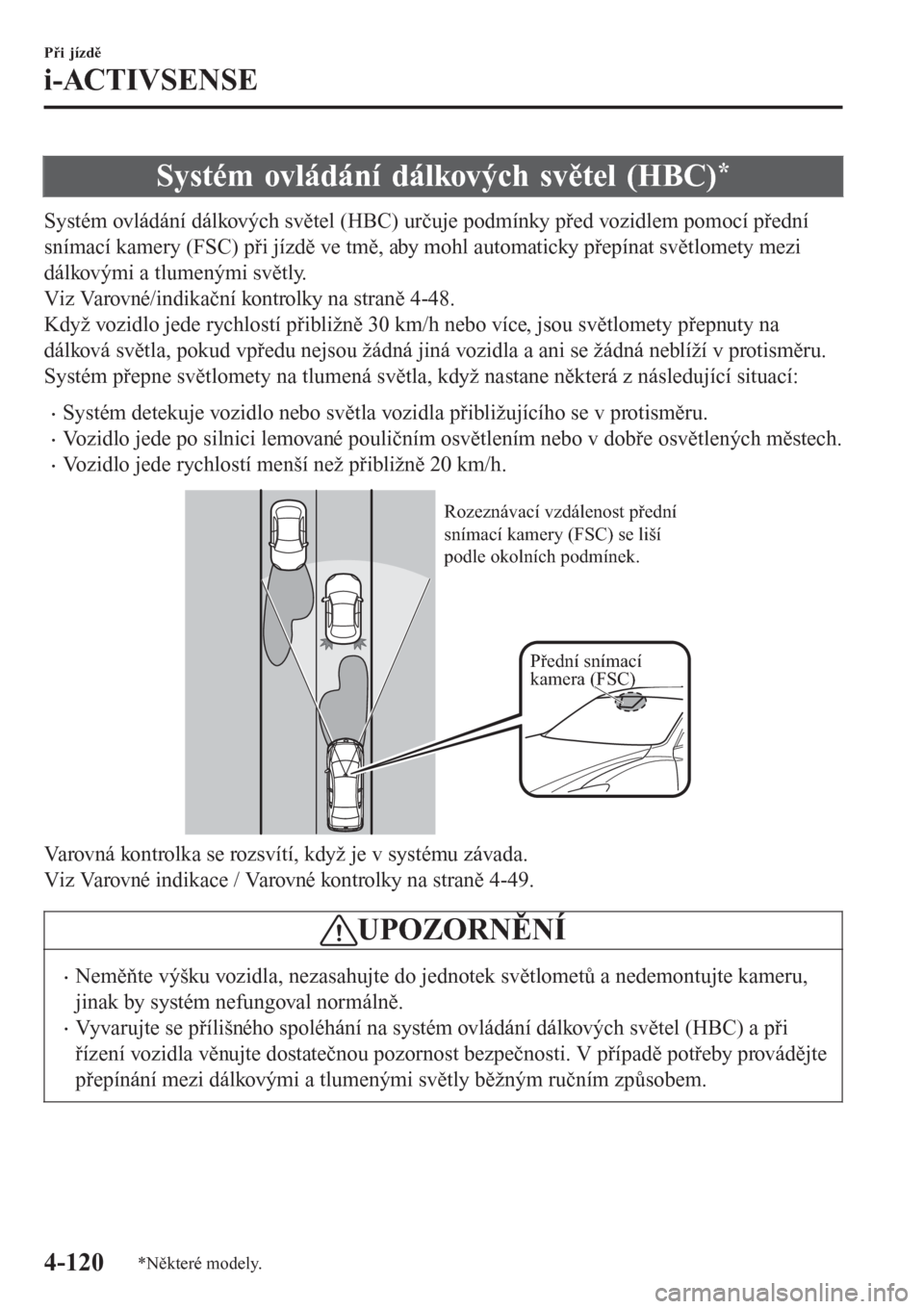

Systém ovládání dálkových světel (HBC)*
Systém ovládání dálkových světel (HBC) určuje podmínky před vozidlem pomocí přední
snímací kamery (FSC) při jízdě ve tmě, aby mohl automaticky přepínat světlomety mezi
dálkovými a tlumenými světly.
Viz Varovné/indikační kontrolky na straně 4-48.
Když vozidlo jede rychlostí přibližně 30 km/h nebo více, jsou světlomety přepnuty na
dálková světla, pokud vpředu nejsou žádná jiná vozidla a ani se žádná neblíží v protisměru.
Systém přepne světlomety na tlumená světla, když nastane některá z následující situací:
•Systém detekuje vozidlo nebo světla vozidla přibližujícího se v protisměru.
•Vozidlo jede po silnici lemované pouličním osvětlením nebo v dobře osvětlených městech.
•Vozidlo jede rychlostí menší než přibližně 20 km/h.
Přední snímací
kamera (FSC) Rozeznávací vzdálenost přední
snímací kamery (FSC) se liší
podle okolních podmínek.
Varovná kontrolka se rozsvítí, když je v systému závada.
Viz Varovné indikace / Varovné kontrolky na straně 4-49.
UPOZORNĚNÍ
•Neměňte výšku vozidla, nezasahujte do jednotek světlometů a nedemontujte kameru,
jinak by systém nefungoval normálně.
•Vyvarujte se přílišného spoléhání na systém ovládání dálkových světel (HBC) a při
řízení vozidla věnujte dostatečnou pozornost bezpečnosti. V případě potřeby provádějte
přepínání mezi dálkovými a tlumenými světly běžným ručním způsobem.
Při jízdě
i-ACTIVSENSE
4-120*N
které modely.

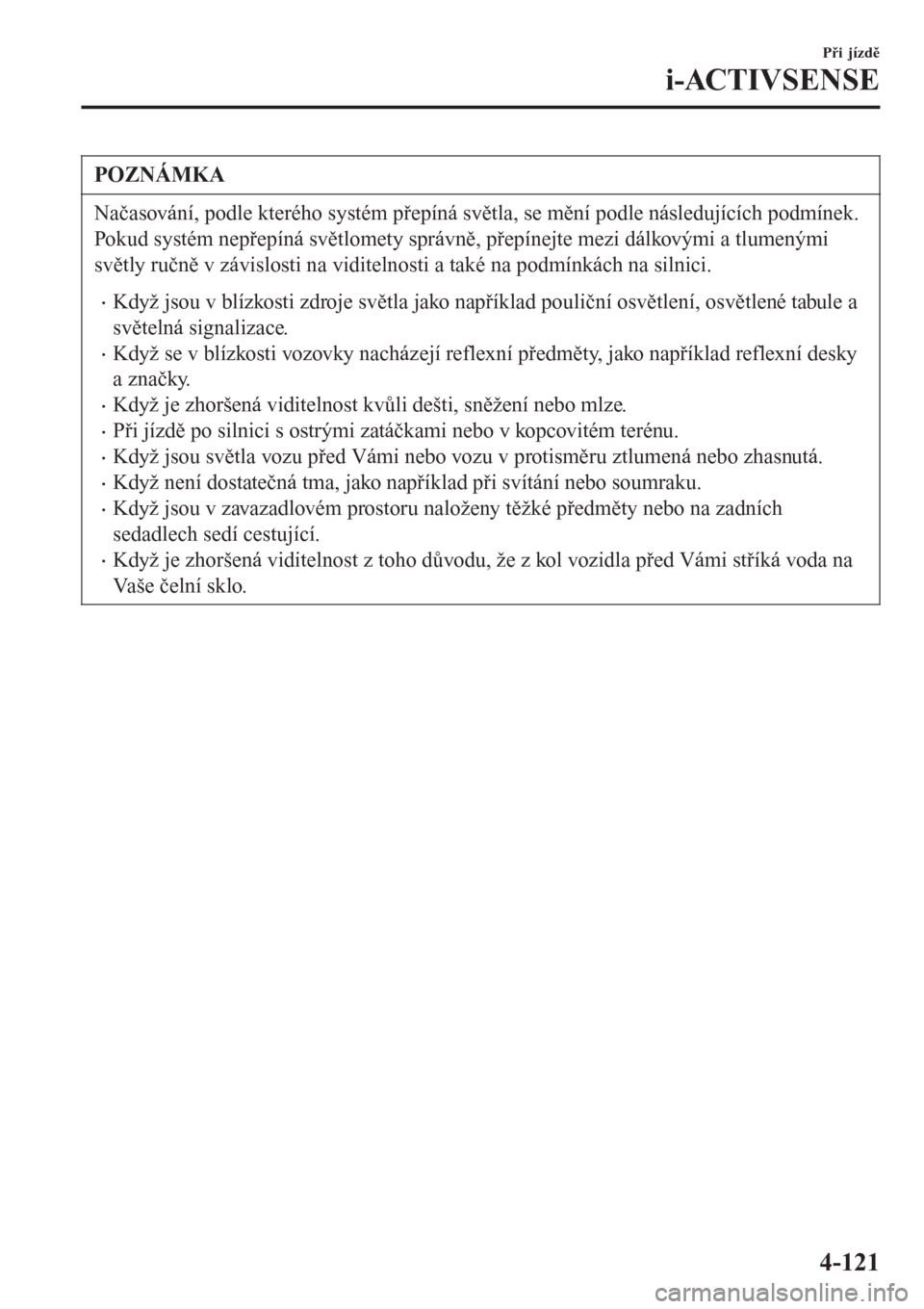

POZNÁMKA
Načasování, podle kterého systém přepíná světla, se mění podle následujících podmínek.
Pokud systém nepřepíná světlomety správně, přepínejte mezi dálkovými a tlumenými
světly ručně v závislosti na viditelnosti a také na podmínkách na silnici.
•Když jsou v blízkosti zdroje světla jako například pouliční osvětlení, osvětlené tabule a
světelná signalizace.
•Když se v blízkosti vozovky nacházejí reflexní předměty, jako například reflexní desky
a značky.
•Když je zhoršená viditelnost kvůli dešti, sněžení nebo mlze.
•Při jízdě po silnici s ostrými zatáčkami nebo v kopcovitém terénu.
•Když jsou světla vozu před Vámi nebo vozu v protisměru ztlumená nebo zhasnutá.
•Když není dostatečná tma, jako například při svítání nebo soumraku.
•Když jsou v zavazadlovém prostoru naloženy těžké předměty nebo na zadních
sedadlech sedí cestující.
•Když je zhoršená viditelnost z toho důvodu, že z kol vozidla před Vámi stříká voda na
Vaše čelní sklo.
Při jízdě
i-ACTIVSENSE
4-121

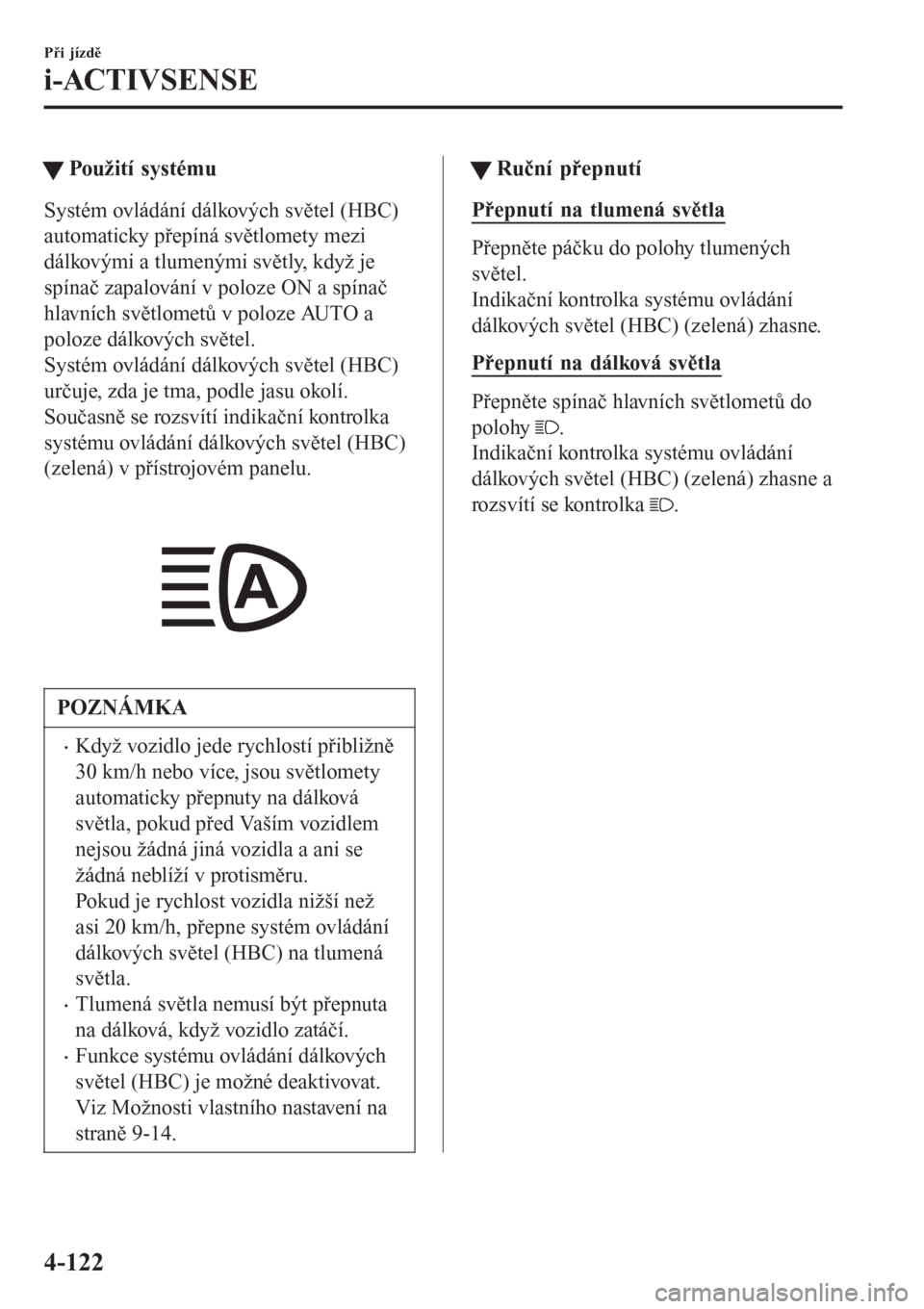

tPoužití systému
Systém ovládání dálkových světel (HBC)
automaticky přepíná světlomety mezi
dálkovými a tlumenými světly, když je
spínač zapalování v poloze ON a spínač
hlavních světlometů v poloze AUTO a
poloze dálkových světel.
Systém ovládání dálkových světel (HBC)
určuje, zda je tma, podle jasu okolí.
Současně se rozsvítí indikační kontrolka
systému ovládání dálkových světel (HBC)
(zelená) v přístrojovém panelu.

POZNÁMKA
•Když vozidlo jede rychlostí přibližně
30 km/h nebo více, jsou světlomety
automaticky přepnuty na dálková
světla, pokud před Vaším vozidlem
nejsou žádná jiná vozidla a ani se
žádná neblíží v protisměru.
Pokud je rychlost vozidla nižší než
asi 20 km/h, přepne systém ovládání
dálkových světel (HBC) na tlumená
světla.
•Tlumená světla nemusí být přepnuta
na dálková, když vozidlo zatáčí.
•Funkce systému ovládání dálkových
světel (HBC) je možné deaktivovat.
Viz Možnosti vlastního nastavení na
straně 9-14.
ttRuční přepnutí
Přepnutí na tlumená světla
Přepněte páčku do polohy tlumených
světel.
Indikační kontrolka systému ovládání
dálkových světel (HBC) (zelená) zhasne.
Přepnutí na dálková světla
Přepněte spínač hlavních světlometů do
polohy
.
Indikační kontrolka systému ovládání
dálkových světel (HBC) (zelená) zhasne a
rozsvítí se kontrolka
.
Při jízdě
i-ACTIVSENSE
4-122

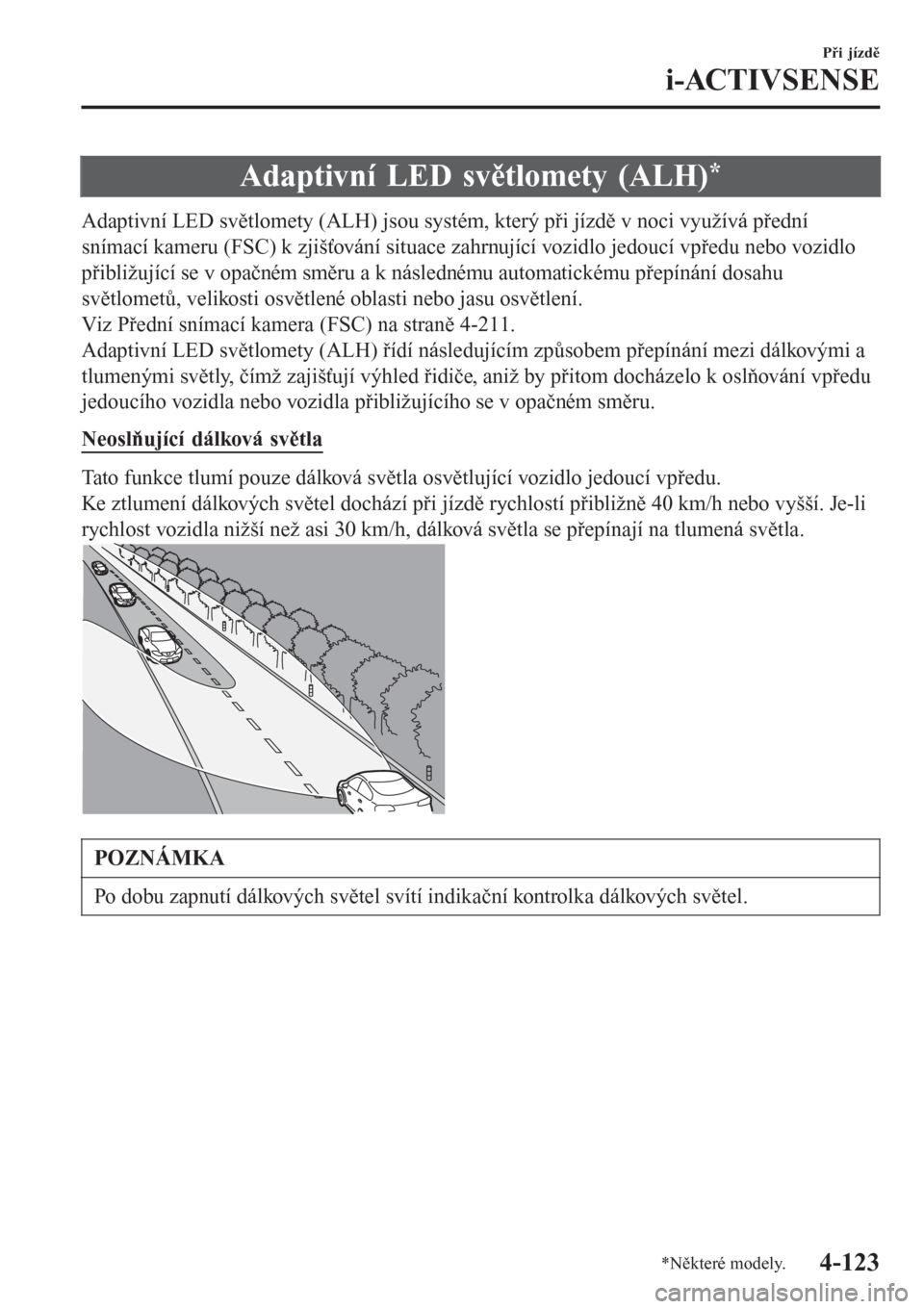

Adaptivní LED světlomety (ALH)*
Adaptivní LED světlomety (ALH) jsou systém, který při jízdě v noci využívá přední
snímací kameru (FSC) k zjišťování situace zahrnující vozidlo jedoucí vpředu nebo vozidlo
přibližující se v opačném směru a k následnému automatickému přepínání dosahu
světlometů, velikosti osvětlené oblasti nebo jasu osvětlení.
Viz Přední snímací kamera (FSC) na straně 4-211.
Adaptivní LED světlomety (ALH) řídí následujícím způsobem přepínání mezi dálkovými a
tlumenými světly, čímž zajišťují výhled řidiče, aniž by přitom docházelo k oslňování vpředu
jedoucího vozidla nebo vozidla přibližujícího se v opačném směru.
Neoslňující dálková světla
Tato funkce tlumí pouze dálková světla osvětlující vozidlo jedoucí vpředu.
Ke ztlumení dálkových světel dochází při jízdě rychlostí přibližně 40 km/h nebo vyšší. Je-li
rychlost vozidla nižší než asi 30 km/h, dálková světla se přepínají na tlumená světla.
POZNÁMKA
Po dobu zapnutí dálkových světel svítí indikační kontrolka dálkových světel.
Při jízdě
i-ACTIVSENSE
*N
které modely.4-123

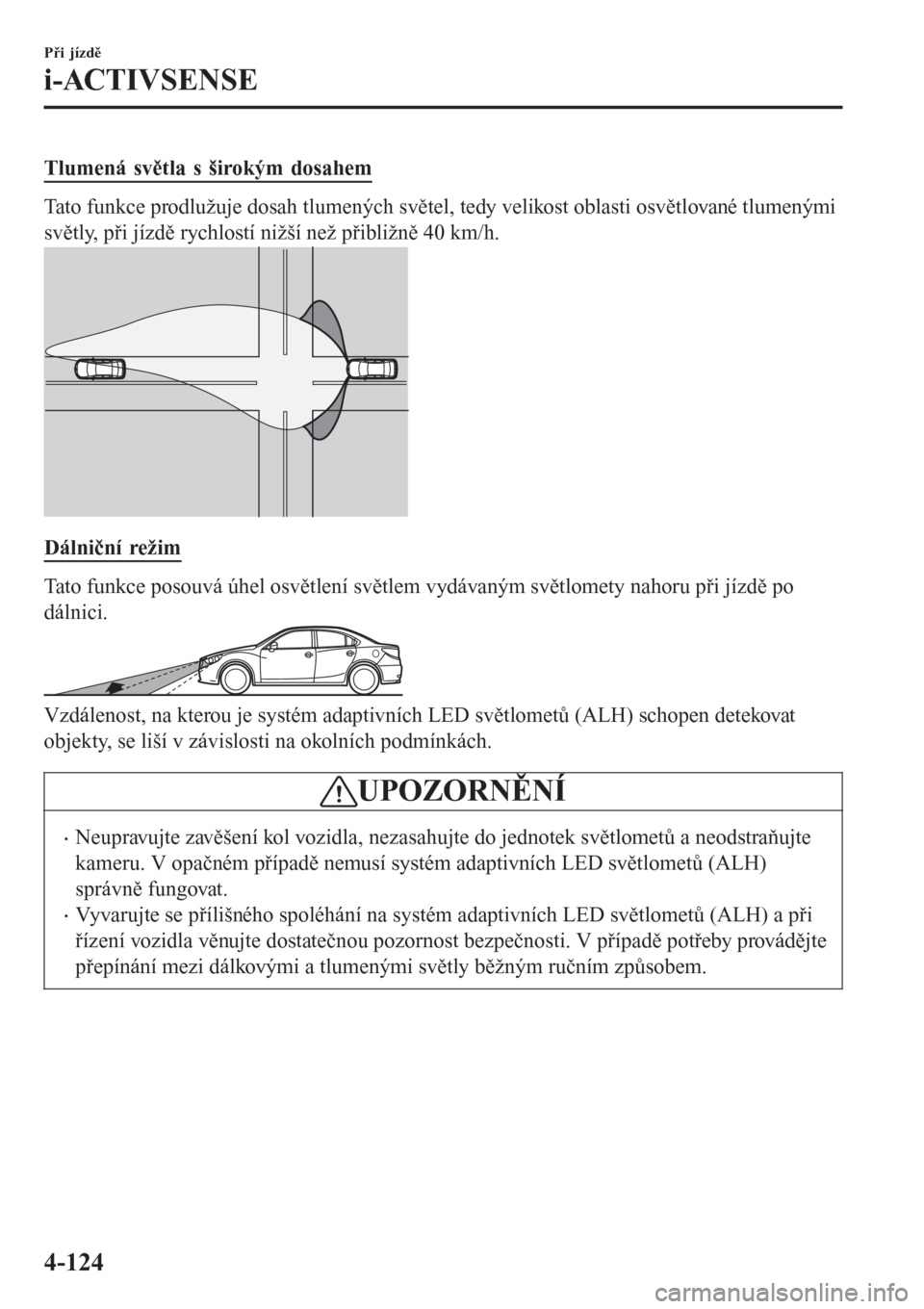

Tlumená světla s širokým dosahem
Tato funkce prodlužuje dosah tlumených světel, tedy velikost oblasti osvětlované tlumenými
světly, při jízdě rychlostí nižší než přibližně 40 km/h.
Dálniční režim
Tato funkce posouvá úhel osvětlení světlem vydávaným světlomety nahoru při jízdě po
dálnici.
Vzdálenost, na kterou je systém adaptivních LED světlometů (ALH) schopen detekovat
objekty, se liší v závislosti na okolních podmínkách.
UPOZORNĚNÍ
•Neupravujte zavěšení kol vozidla, nezasahujte do jednotek světlometů a neodstraňujte
kameru. V opačném případě nemusí systém adaptivních LED světlometů (ALH)
správně fungovat.
•Vyvarujte se přílišného spoléhání na systém adaptivních LED světlometů (ALH) a při
řízení vozidla věnujte dostatečnou pozornost bezpečnosti. V případě potřeby provádějte
přepínání mezi dálkovými a tlumenými světly běžným ručním způsobem.
Při jízdě
i-ACTIVSENSE
4-124

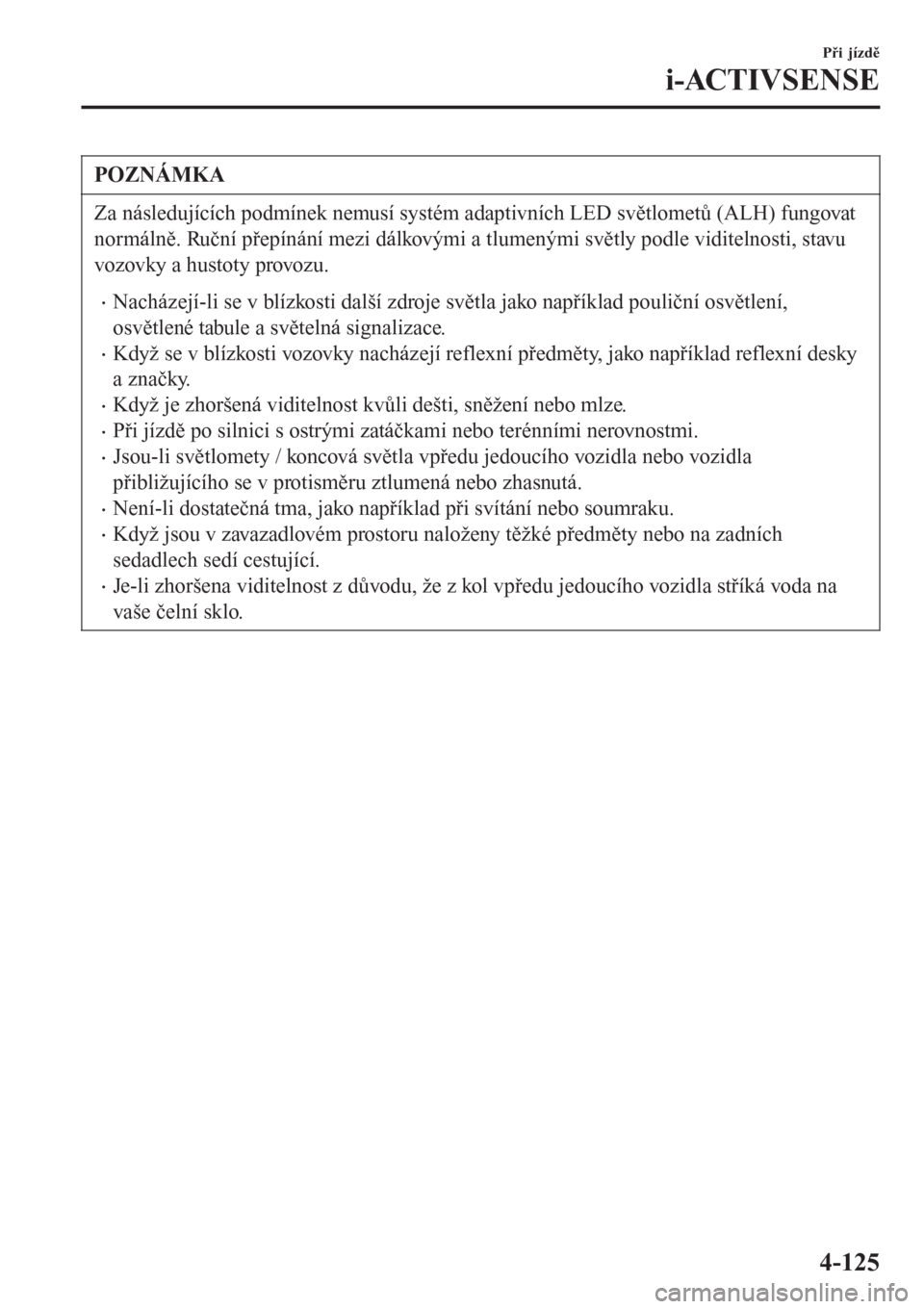

POZNÁMKA
Za následujících podmínek nemusí systém adaptivních LED světlometů (ALH) fungovat
normálně. Ruční přepínání mezi dálkovými a tlumenými světly podle viditelnosti, stavu
vozovky a hustoty provozu.
•Nacházejí-li se v blízkosti další zdroje světla jako například pouliční osvětlení,
osvětlené tabule a světelná signalizace.
•Když se v blízkosti vozovky nacházejí reflexní předměty, jako například reflexní desky
a značky.
•Když je zhoršená viditelnost kvůli dešti, sněžení nebo mlze.
•Při jízdě po silnici s ostrými zatáčkami nebo terénními nerovnostmi.
•Jsou-li světlomety / koncová světla vpředu jedoucího vozidla nebo vozidla
přibližujícího se v protisměru ztlumená nebo zhasnutá.
•Není-li dostatečná tma, jako například při svítání nebo soumraku.
•Když jsou v zavazadlovém prostoru naloženy těžké předměty nebo na zadních
sedadlech sedí cestující.
•Je-li zhoršena viditelnost z důvodu, že z kol vpředu jedoucího vozidla stříká voda na
vaše čelní sklo.
Při jízdě
i-ACTIVSENSE
4-125
