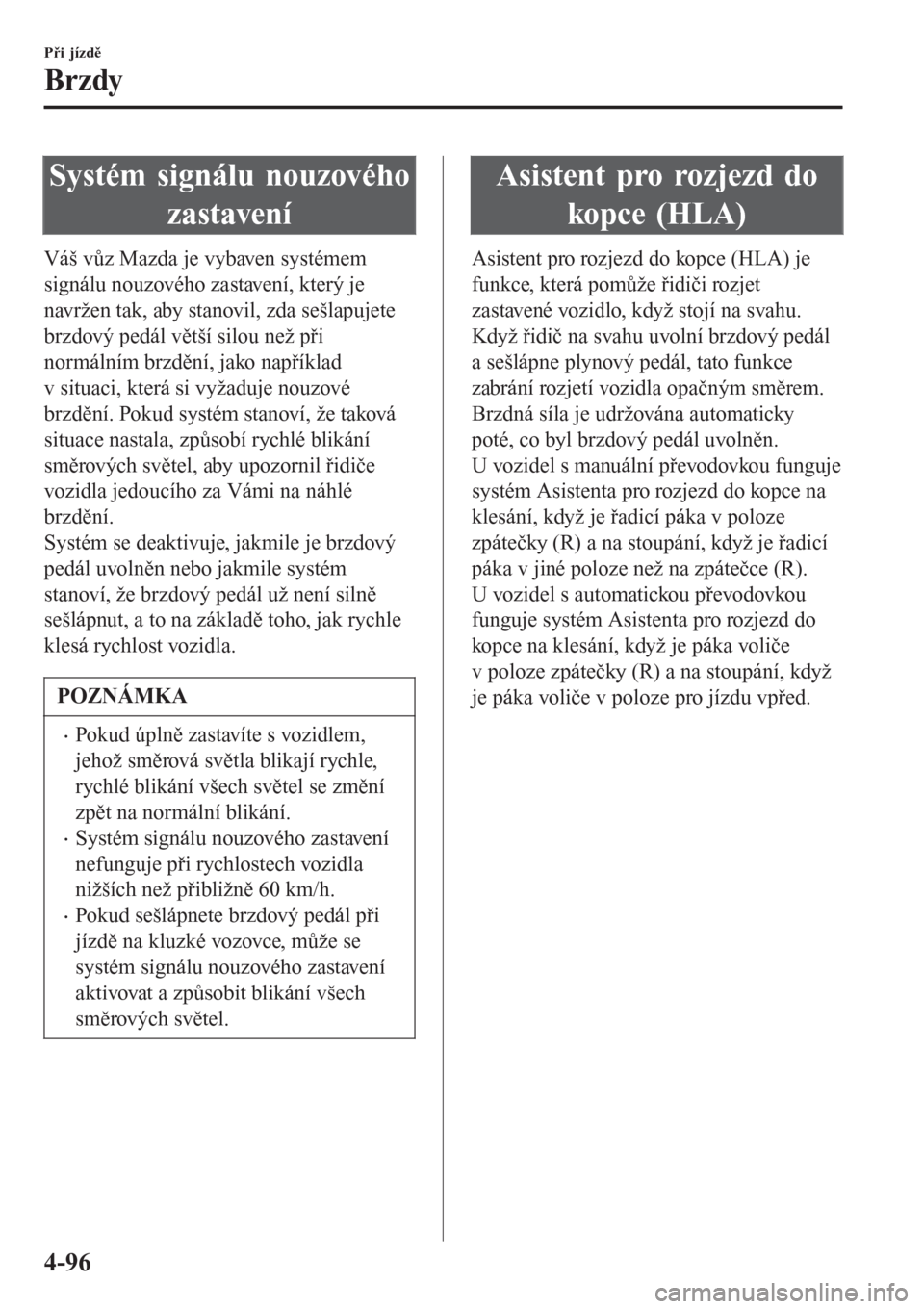

Systém signálu nouzového
zastavení
Váš vůz Mazda je vybaven systémem
signálu nouzového zastavení, který je
navržen tak, aby stanovil, zda sešlapujete
brzdový pedál větší silou než při
normálním brzdění, jako například
v situaci, která si vyžaduje nouzové
brzdění. Pokud systém stanoví, že taková
situace nastala, způsobí rychlé blikání
směrových světel, aby upozornil řidiče
vozidla jedoucího za Vámi na náhlé
brzdění.
Systém se deaktivuje, jakmile je brzdový
pedál uvolněn nebo jakmile systém
stanoví, že brzdový pedál už není silně
sešlápnut, a to na základě toho, jak rychle
klesá rychlost vozidla.
POZNÁMKA
•Pokud úplně zastavíte s vozidlem,
jehož směrová světla blikají rychle,
rychlé blikání všech světel se změní
zpět na normální blikání.
•Systém signálu nouzového zastavení
nefunguje při rychlostech vozidla
nižších než přibližně 60 km/h.
•Pokud sešlápnete brzdový pedál při
jízdě na kluzké vozovce, může se
systém signálu nouzového zastavení
aktivovat a způsobit blikání všech
směrových světel.
Asistent pro rozjezd do
kopce (HLA)
Asistent pro rozjezd do kopce (HLA) je
funkce, která pomůže řidiči rozjet
zastavené vozidlo, když stojí na svahu.
Když řidič na svahu uvolní brzdový pedál
a sešlápne plynový pedál, tato funkce
zabrání rozjetí vozidla opačným směrem.
Brzdná síla je udržována automaticky
poté, co byl brzdový pedál uvolněn.
U vozidel s manuální převodovkou funguje
systém Asistenta pro rozjezd do kopce na
klesání, když je řadicí páka v poloze
zpátečky (R) a na stoupání, když je řadicí
páka v jiné poloze než na zpátečce (R).
U vozidel s automatickou převodovkou
funguje systém Asistenta pro rozjezd do
kopce na klesání, když je páka voliče
v poloze zpátečky (R) a na stoupání, když
je páka voliče v poloze pro jízdu vpřed.
Při jízdě
Brzdy
4-96

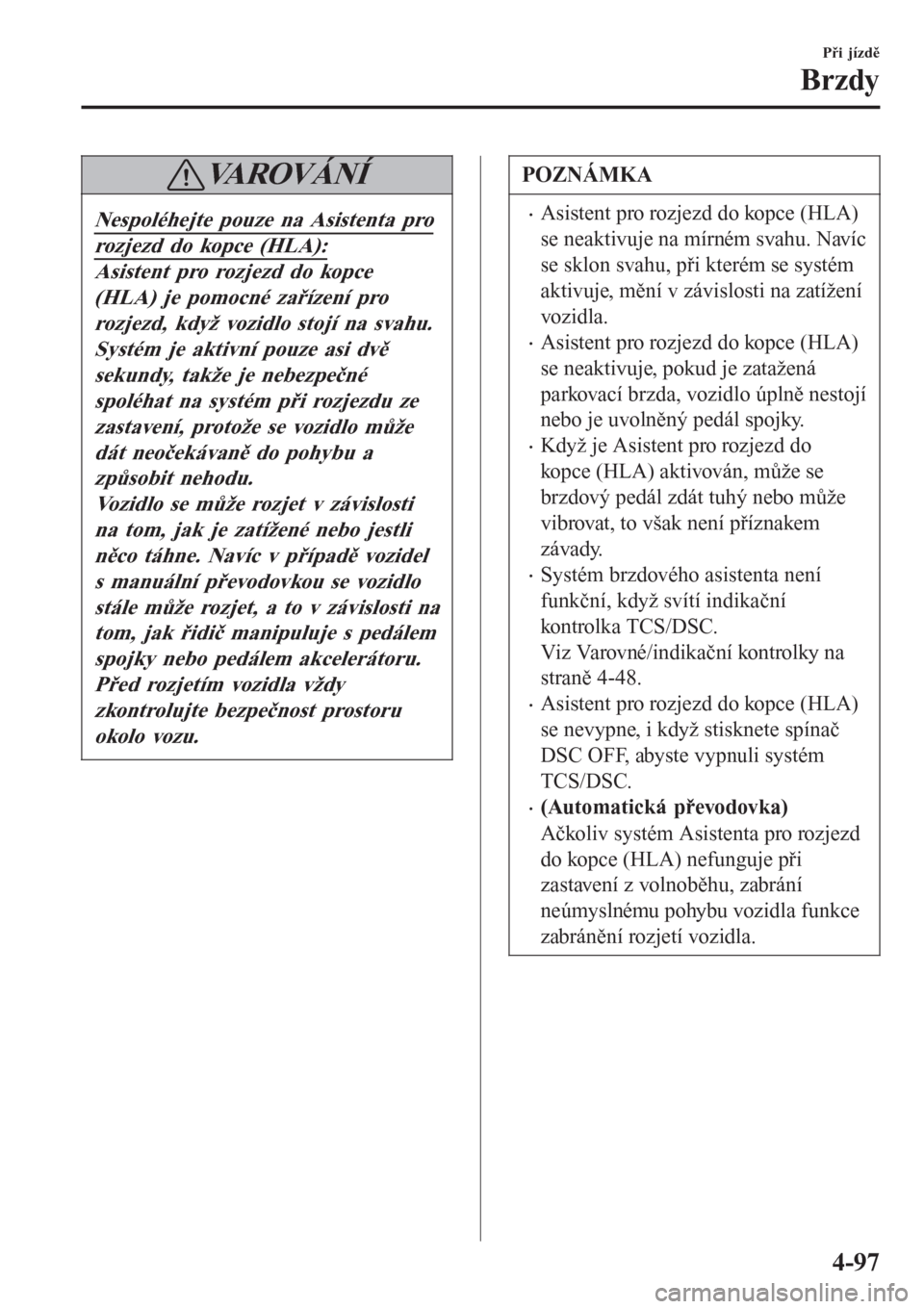

VA R O V Á N Í
Nespoléhejte pouze na Asistenta pro
rozjezd do kopce (HLA):
Asistent pro rozjezd do kopce
(HLA) je pomocné zařízení pro
rozjezd, když vozidlo stojí na svahu.
Systém je aktivní pouze asi dvě
sekundy, takže je nebezpečné
spoléhat na systém při rozjezdu ze
zastavení, protože se vozidlo může
dát neočekávaně do pohybu a
způsobit nehodu.
Vozidlo se může rozjet v závislosti
na tom, jak je zatížené nebo jestli
něco táhne. Navíc v případě vozidel
s manuální převodovkou se vozidlo
stále může rozjet, a to v závislosti na
tom, jak řidič manipuluje s pedálem
spojky nebo pedálem akcelerátoru.
Před rozjetím vozidla vždy
zkontrolujte bezpečnost prostoru
okolo vozu.
POZNÁMKA
•Asistent pro rozjezd do kopce (HLA)
se neaktivuje na mírném svahu. Navíc
se sklon svahu, při kterém se systém
aktivuje, mění v závislosti na zatížení
vozidla.
•Asistent pro rozjezd do kopce (HLA)
se neaktivuje, pokud je zatažená
parkovací brzda, vozidlo úplně nestojí
nebo je uvolněný pedál spojky.
•Když je Asistent pro rozjezd do
kopce (HLA) aktivován, může se
brzdový pedál zdát tuhý nebo může
vibrovat, to však není příznakem
závady.
•Systém brzdového asistenta není
funkční, když svítí indikační
kontrolka TCS/DSC.
Viz Varovné/indikační kontrolky na
straně 4-48.
•Asistent pro rozjezd do kopce (HLA)
se nevypne, i když stisknete spínač
DSC OFF, abyste vypnuli systém
TCS/DSC.
•(Automatická převodovka)
Ačkoliv systém Asistenta pro rozjezd
do kopce (HLA) nefunguje při
zastavení z volnoběhu, zabrání
neúmyslnému pohybu vozidla funkce
zabránění rozjetí vozidla.
Při jízdě
Brzdy
4-97

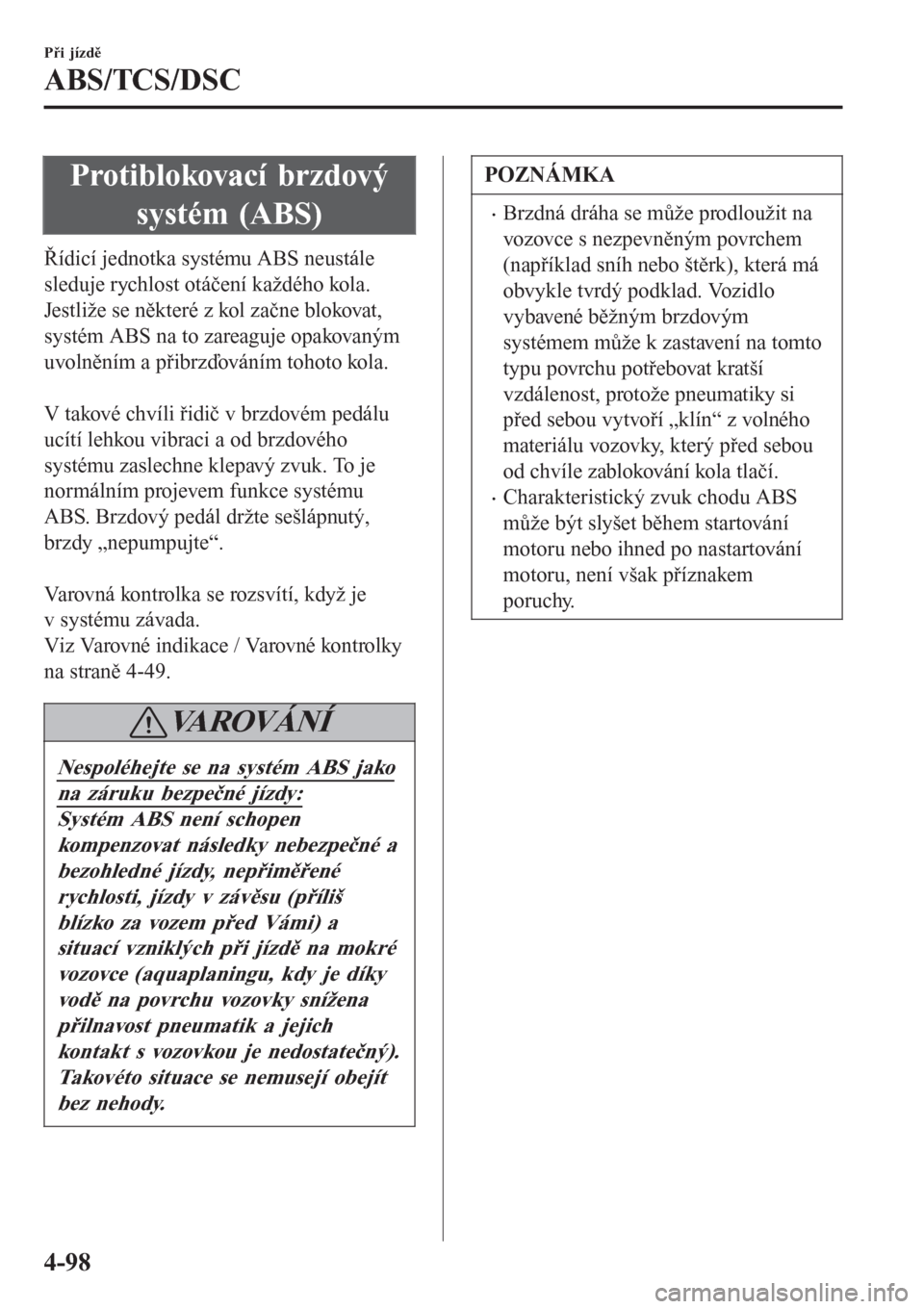

Protiblokovací brzdový
systém (ABS)
Řídicí jednotka systému ABS neustále
sleduje rychlost otáčení každého kola.
Jestliže se některé z kol začne blokovat,
systém ABS na to zareaguje opakovaným
uvolněním a přibrzďováním tohoto kola.

V takové chvíli řidič v brzdovém pedálu
ucítí lehkou vibraci a od brzdového
systému zaslechne klepavý zvuk. To je
normálním projevem funkce systému
ABS. Brzdový pedál držte sešlápnutý,
brzdy „nepumpujte“.

Varovná kontrolka se rozsvítí, když je
v systému závada.
Viz Varovné indikace / Varovné kontrolky
na straně 4-49.
VAROVÁNÍ
Nespoléhejte se na systém ABS jako
na záruku bezpečné jízdy:
Systém ABS není schopen
kompenzovat následky nebezpečné a
bezohledné jízdy, nepřiměřené
rychlosti, jízdy v závěsu (příliš
blízko za vozem před Vámi) a
situací vzniklých při jízdě na mokré
vozovce (aquaplaningu, kdy je díky
vodě na povrchu vozovky snížena
přilnavost pneumatik a jejich
kontakt s vozovkou je nedostatečný).
Takovéto situace se nemusejí obejít
bez nehody.
POZNÁMKA
•Brzdná dráha se může prodloužit na
vozovce s nezpevněným povrchem
(například sníh nebo štěrk), která má
obvykle tvrdý podklad. Vozidlo
vybavené běžným brzdovým
systémem může k zastavení na tomto
typu povrchu potřebovat kratší
vzdálenost, protože pneumatiky si
před sebou vytvoří „klín“ z volného
materiálu vozovky, který před sebou
od chvíle zablokování kola tlačí.
•Charakteristický zvuk chodu ABS
může být slyšet během startování
motoru nebo ihned po nastartování
motoru, není však příznakem
poruchy.
Při jízdě
ABS/TCS/DSC
4-98

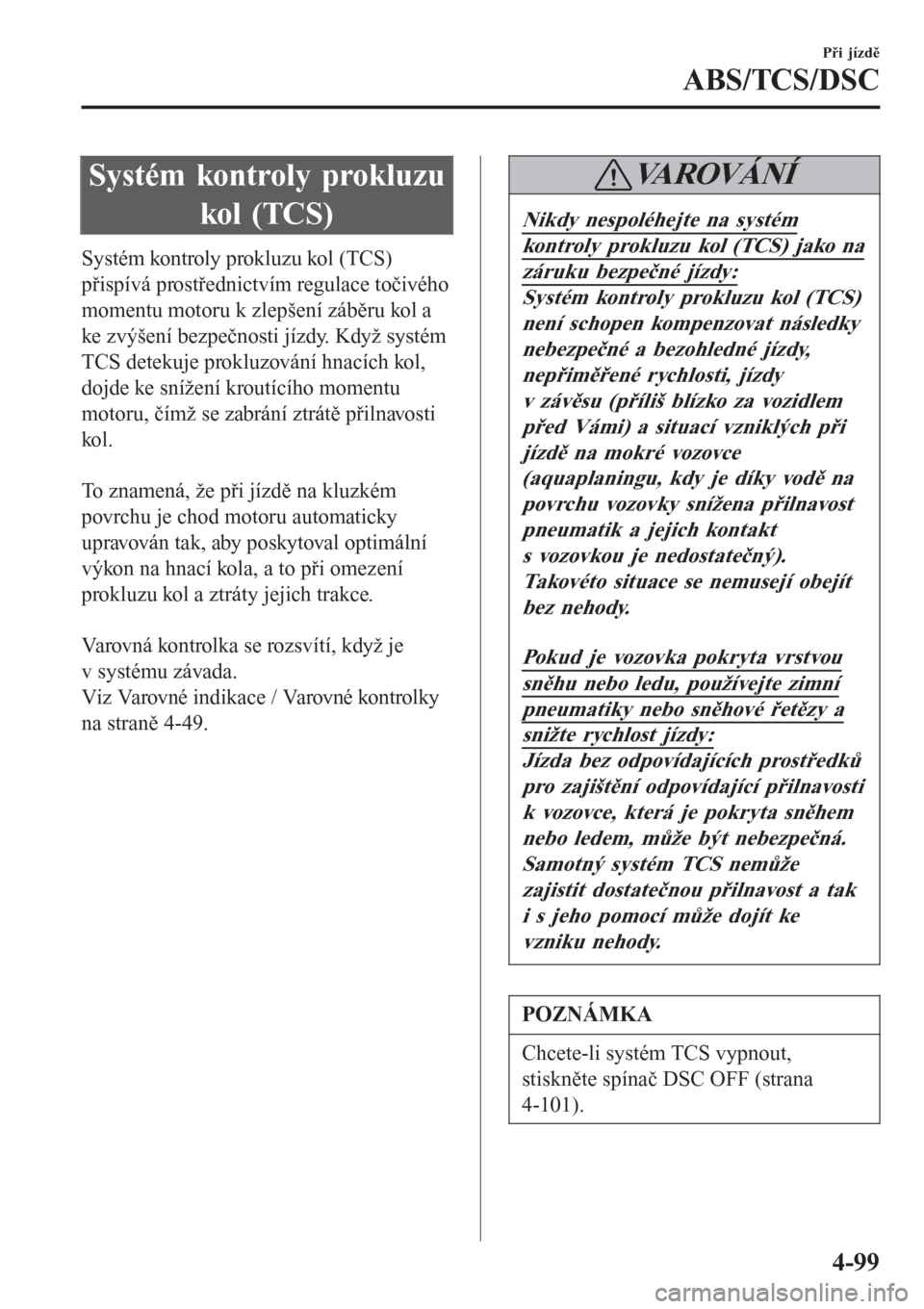

Systém kontroly prokluzu
kol (TCS)
Systém kontroly prokluzu kol (TCS)
přispívá prostřednictvím regulace točivého
momentu motoru k zlepšení záběru kol a
ke zvýšení bezpečnosti jízdy. Když systém
TCS detekuje prokluzování hnacích kol,
dojde ke snížení kroutícího momentu
motoru, čímž se zabrání ztrátě přilnavosti
ko l .

To znamená, že při jízdě na kluzkém
povrchu je chod motoru automaticky
upravován tak, aby poskytoval optimální
výkon na hnací kola, a to při omezení
prokluzu kol a ztráty jejich trakce.

Varovná kontrolka se rozsvítí, když je
v systému závada.
Viz Varovné indikace / Varovné kontrolky
na straně 4-49.
VAROVÁNÍ
Nikdy nespoléhejte na systém
kontroly prokluzu kol (TCS) jako na
záruku bezpečné jízdy:
Systém kontroly prokluzu kol (TCS)
není schopen kompenzovat následky
nebezpečné a bezohledné jízdy,
nepřiměřené rychlosti, jízdy
v závěsu (příliš blízko za vozidlem
před Vámi) a situací vzniklých při
jízdě na mokré vozovce
(aquaplaningu, kdy je díky vodě na
povrchu vozovky snížena přilnavost
pneumatik a jejich kontakt
s vozovkou je nedostatečný).
Takovéto situace se nemusejí obejít
bez nehody.
Pokud je vozovka pokryta vrstvou
sněhu nebo ledu, používejte zimní
pneumatiky nebo sněhové řetězy a
snižte rychlost jízdy:
Jízda bez odpovídajících prostředků
pro zajištění odpovídající přilnavosti
k vozovce, která je pokryta sněhem
nebo ledem, může být nebezpečná.
Samotný systém TCS nemůže
zajistit dostatečnou přilnavost a tak
i s jeho pomocí může dojít ke
vzniku nehody.
POZNÁMKA
Chcete-li systém TCS vypnout,
stiskněte spínač DSC OFF (strana
4-101).
Při jízdě
ABS/TCS/DSC
4-99

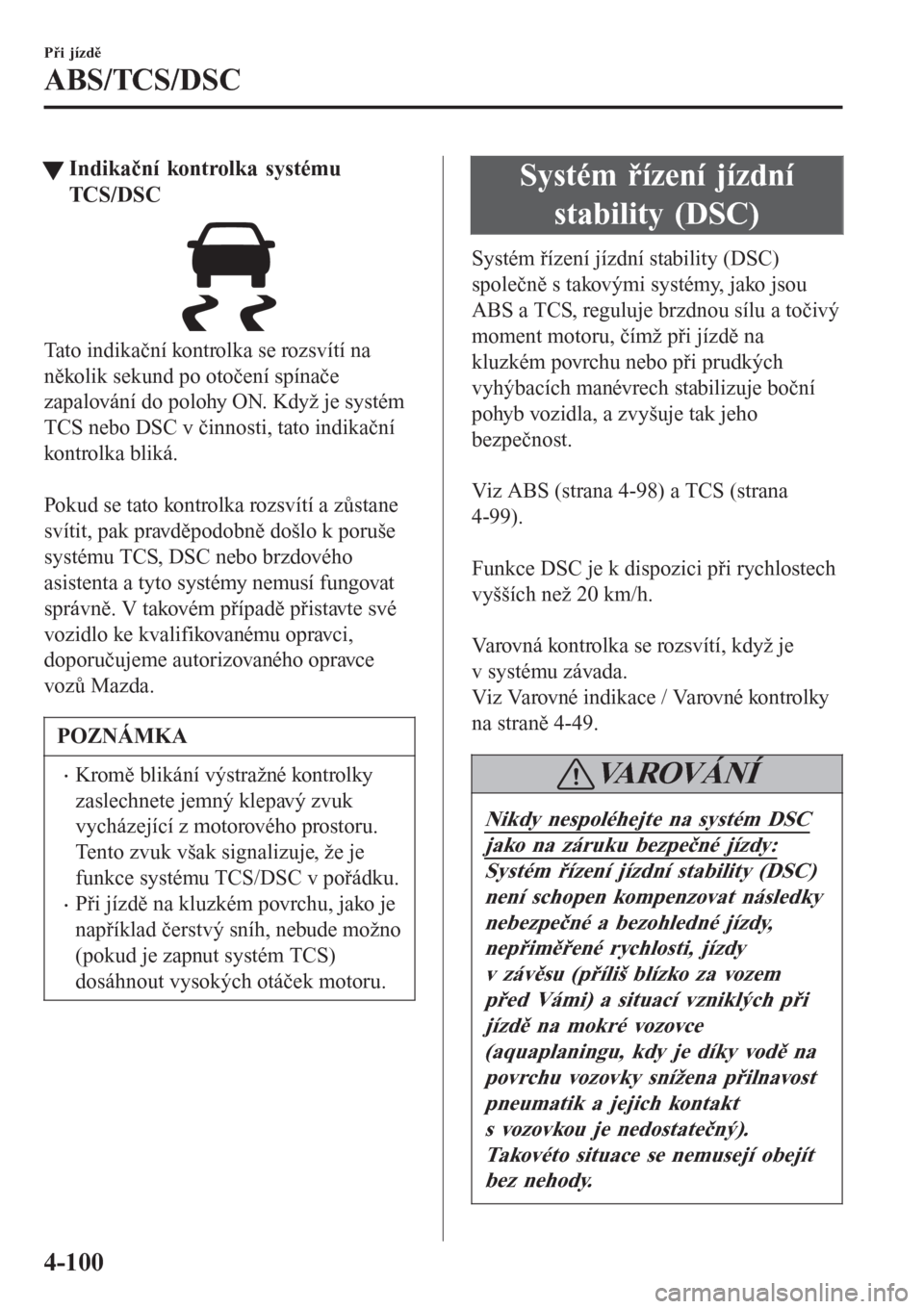

tIndikační kontrolka systému
TC S / D S C
Tato indikační kontrolka se rozsvítí na
několik sekund po otočení spínače
zapalování do polohy ON. Když je systém
TCS nebo DSC v činnosti, tato indikační
kontrolka bliká.

Pokud se tato kontrolka rozsvítí a zůstane
svítit, pak pravděpodobně došlo k poruše
systému TCS, DSC nebo brzdového
asistenta a tyto systémy nemusí fungovat
správně. V takovém případě přistavte své
vozidlo ke kvalifikovanému opravci,
doporučujeme autorizovaného opravce
vozů Mazda.
POZNÁMKA
•Kromě blikání výstražné kontrolky
zaslechnete jemný klepavý zvuk
vycházející z motorového prostoru.
Tento zvuk však signalizuje, že je
funkce systému TCS/DSC v pořádku.
•Při jízdě na kluzkém povrchu, jako je
například čerstvý sníh, nebude možno
(pokud je zapnut systém TCS)
dosáhnout vysokých otáček motoru.
Systém řízení jízdní
stability (DSC)
Systém řízení jízdní stability (DSC)
společně s takovými systémy, jako jsou
ABS a TCS, reguluje brzdnou sílu a točivý
moment motoru, čímž při jízdě na
kluzkém povrchu nebo při prudkých
vyhýbacích manévrech stabilizuje boční
pohyb vozidla, a zvyšuje tak jeho
bezpečnost.

Viz ABS (strana 4-98) a TCS (strana
4-99).

Funkce DSC je k dispozici při rychlostech
vyšších než 20 km/h.

Varovná kontrolka se rozsvítí, když je
v systému závada.
Viz Varovné indikace / Varovné kontrolky
na straně 4-49.
VAROVÁNÍ
Nikdy nespoléhejte na systém DSC
jako na záruku bezpečné jízdy:
Systém řízení jízdní stability (DSC)
není schopen kompenzovat následky
nebezpečné a bezohledné jízdy,
nepřiměřené rychlosti, jízdy
v závěsu (příliš blízko za vozem
před Vámi) a situací vzniklých při
jízdě na mokré vozovce
(aquaplaningu, kdy je díky vodě na
povrchu vozovky snížena přilnavost
pneumatik a jejich kontakt
s vozovkou je nedostatečný).
Takovéto situace se nemusejí obejít
bez nehody.
Při jízdě
ABS/TCS/DSC
4-100

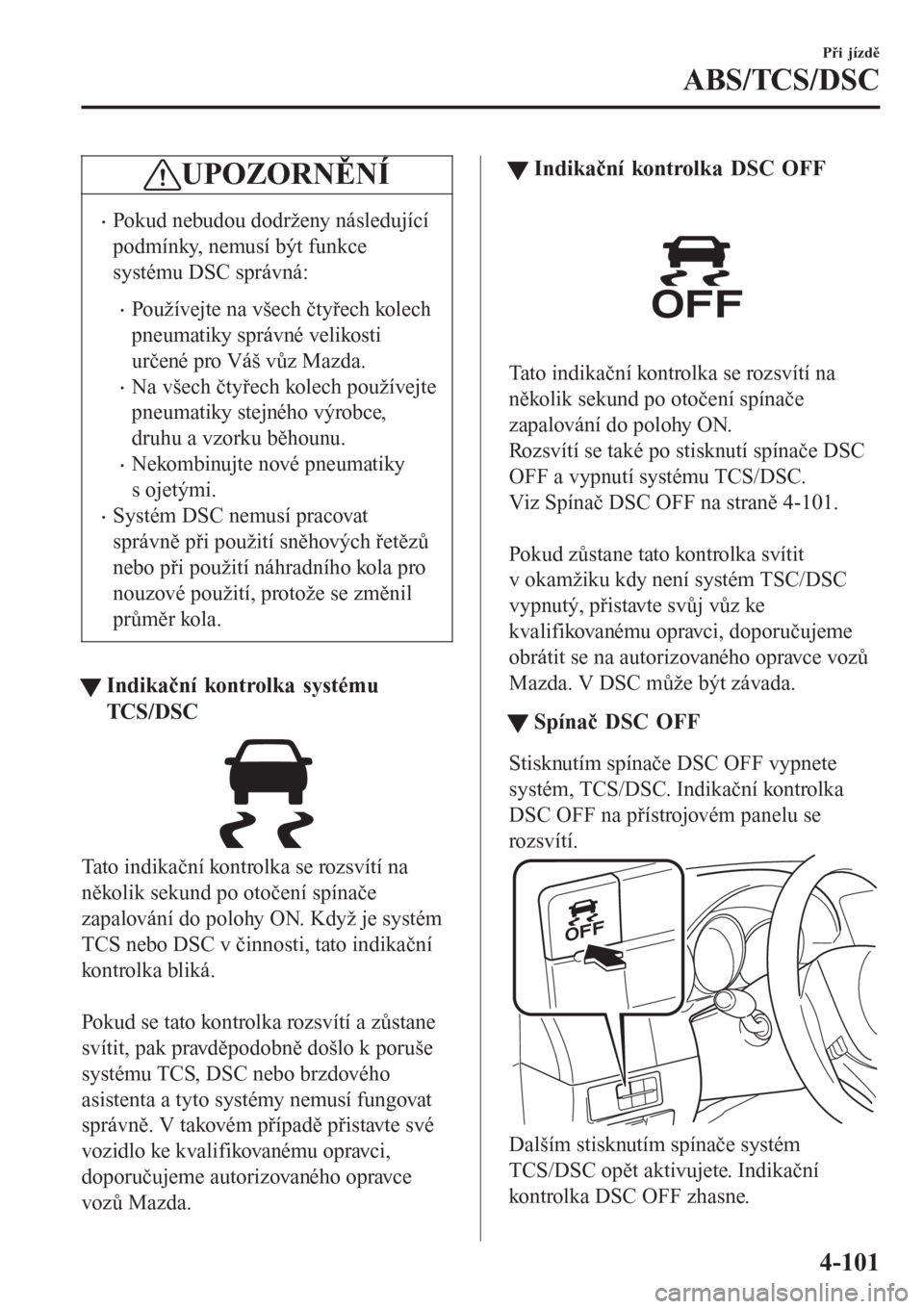

UPOZORNĚNÍ
•Pokud nebudou dodrženy následující
podmínky, nemusí být funkce
systému DSC správná:
•Používejte na všech čtyřech kolech
pneumatiky správné velikosti
určené pro Váš vůz Mazda.
•Na všech čtyřech kolech používejte
pneumatiky stejného výrobce,
druhu a vzorku běhounu.
•Nekombinujte nové pneumatiky
s ojetými.
•Systém DSC nemusí pracovat
správně při použití sněhových řetězů
nebo při použití náhradního kola pro
nouzové použití, protože se změnil
průměr kola.
tIndikační kontrolka systému
TC S / D S C
Tato indikační kontrolka se rozsvítí na
několik sekund po otočení spínače
zapalování do polohy ON. Když je systém
TCS nebo DSC v činnosti, tato indikační
kontrolka bliká.

Pokud se tato kontrolka rozsvítí a zůstane
svítit, pak pravděpodobně došlo k poruše
systému TCS, DSC nebo brzdového
asistenta a tyto systémy nemusí fungovat
správně. V takovém případě přistavte své
vozidlo ke kvalifikovanému opravci,
doporučujeme autorizovaného opravce
vozů Mazda.
tIndikační kontrolka DSC OFF
Tato indikační kontrolka se rozsvítí na
několik sekund po otočení spínače
zapalování do polohy ON.
Rozsvítí se také po stisknutí spínače DSC
OFF a vypnutí systému TCS/DSC.
Viz Spínač DSC OFF na straně 4-101.

Pokud zůstane tato kontrolka svítit
v okamžiku kdy není systém TSC/DSC
vypnutý, přistavte svůj vůz ke
kvalifikovanému opravci, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda. V DSC může být závada.
tSpínač DSC OFF
Stisknutím spínače DSC OFF vypnete
systém, TCS/DSC. Indikační kontrolka
DSC OFF na přístrojovém panelu se
rozsvítí.
Dalším stisknutím spínače systém
TCS/DSC opět aktivujete. Indikační
kontrolka DSC OFF zhasne.
Při jízdě
ABS/TCS/DSC
4-101

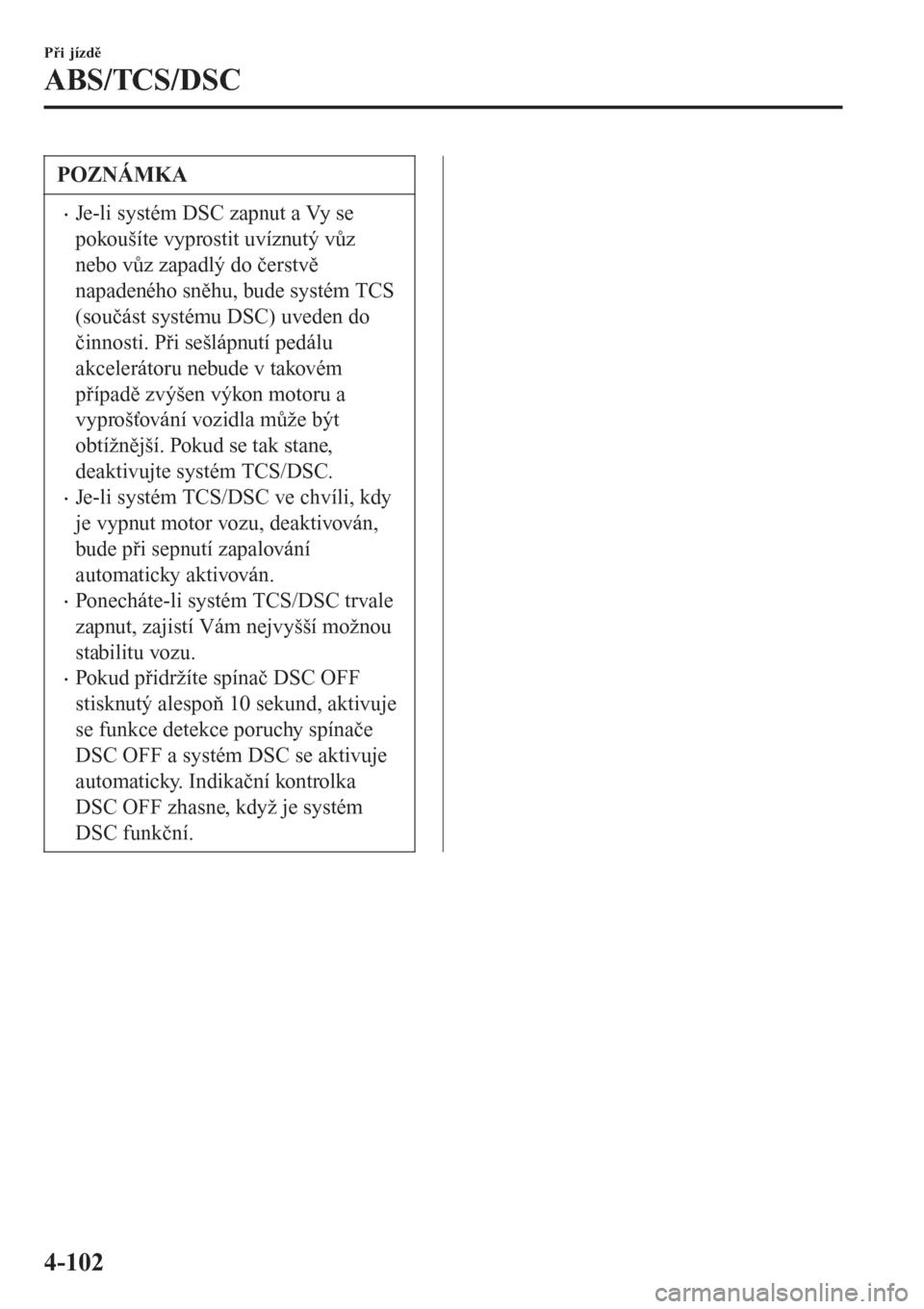

POZNÁMKA
•Je-li systém DSC zapnut a Vy se
pokoušíte vyprostit uvíznutý vůz
nebo vůz zapadlý do čerstvě
napadeného sněhu, bude systém TCS
(součást systému DSC) uveden do
činnosti. Při sešlápnutí pedálu
akcelerátoru nebude v takovém
případě zvýšen výkon motoru a
vyprošťování vozidla může být
obtížnější. Pokud se tak stane,
deaktivujte systém TCS/DSC.
•Je-li systém TCS/DSC ve chvíli, kdy
je vypnut motor vozu, deaktivován,
bude při sepnutí zapalování
automaticky aktivován.
•Ponecháte-li systém TCS/DSC trvale
zapnut, zajistí Vám nejvyšší možnou
stabilitu vozu.
•Pokud přidržíte spínač DSC OFF
stisknutý alespoň 10 sekund, aktivuje
se funkce detekce poruchy spínače
DSC OFF a systém DSC se aktivuje
automaticky. Indikační kontrolka
DSC OFF zhasne, když je systém
DSC funkční.
Při jízdě
ABS/TCS/DSC
4-102

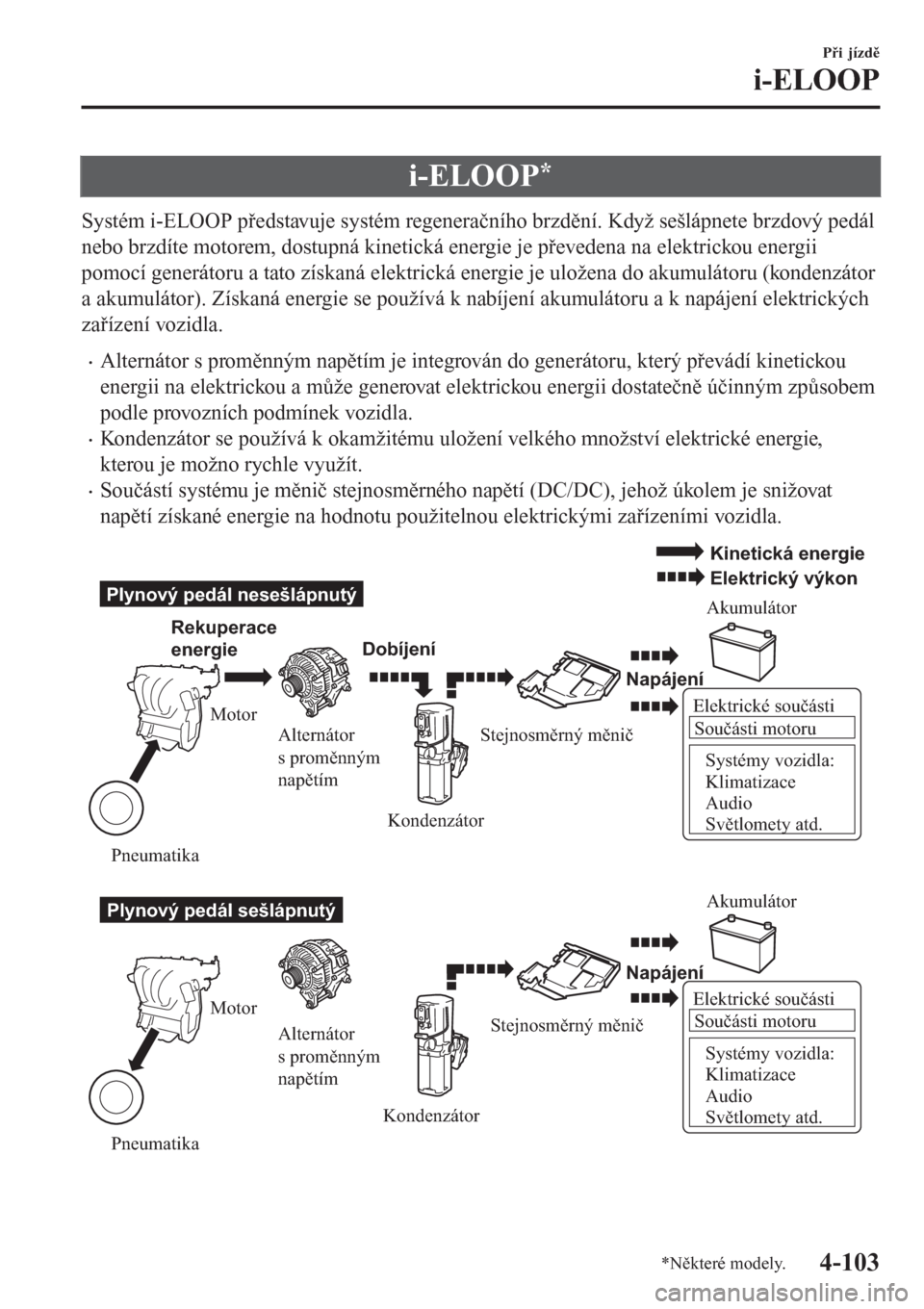

i-ELOOP*
Systém i-ELOOP představuje systém regeneračního brzdění. Když sešlápnete brzdový pedál
nebo brzdíte motorem, dostupná kinetická energie je převedena na elektrickou energii
pomocí generátoru a tato získaná elektrická energie je uložena do akumulátoru (kondenzátor
a akumulátor). Získaná energie se používá k nabíjení akumulátoru a k napájení elektrických
zařízení vozidla.
•Alternátor s proměnným napětím je integrován do generátoru, který převádí kinetickou
energii na elektrickou a může generovat elektrickou energii dostatečně účinným způsobem
podle provozních podmínek vozidla.
•Kondenzátor se používá k okamžitému uložení velkého množství elektrické energie,
kterou je možno rychle využít.
•Součástí systému je měnič stejnosměrného napětí (DC/DC), jehož úkolem je snižovat
napětí získané energie na hodnotu použitelnou elektrickými zařízeními vozidla.
Elektrické součásti
Součásti motoru
Systémy vozidla:
Klimatizace
Audio
Světlomety atd.
Plynový pedál nesešlápnutý
Plynový pedál sešlápnutýRekuperace
energieDobíjeníAkumulátor
Akumulátor Napájení
Napájení
Elektrické součásti
Součásti motoru
Systémy vozidla:
Klimatizace
Audio
Světlomety atd.
Motor
Alternátor
s proměnným
napětím
Alternátor
s proměnným
napětím Motor
Pneumatika PneumatikaKondenzátor
KondenzátorStejnosměrný měnič
Stejnosměrný měnič
Kinetická energie
Elektrický výkon
Při jízdě
i-ELOOP
*N
které modely.4-103

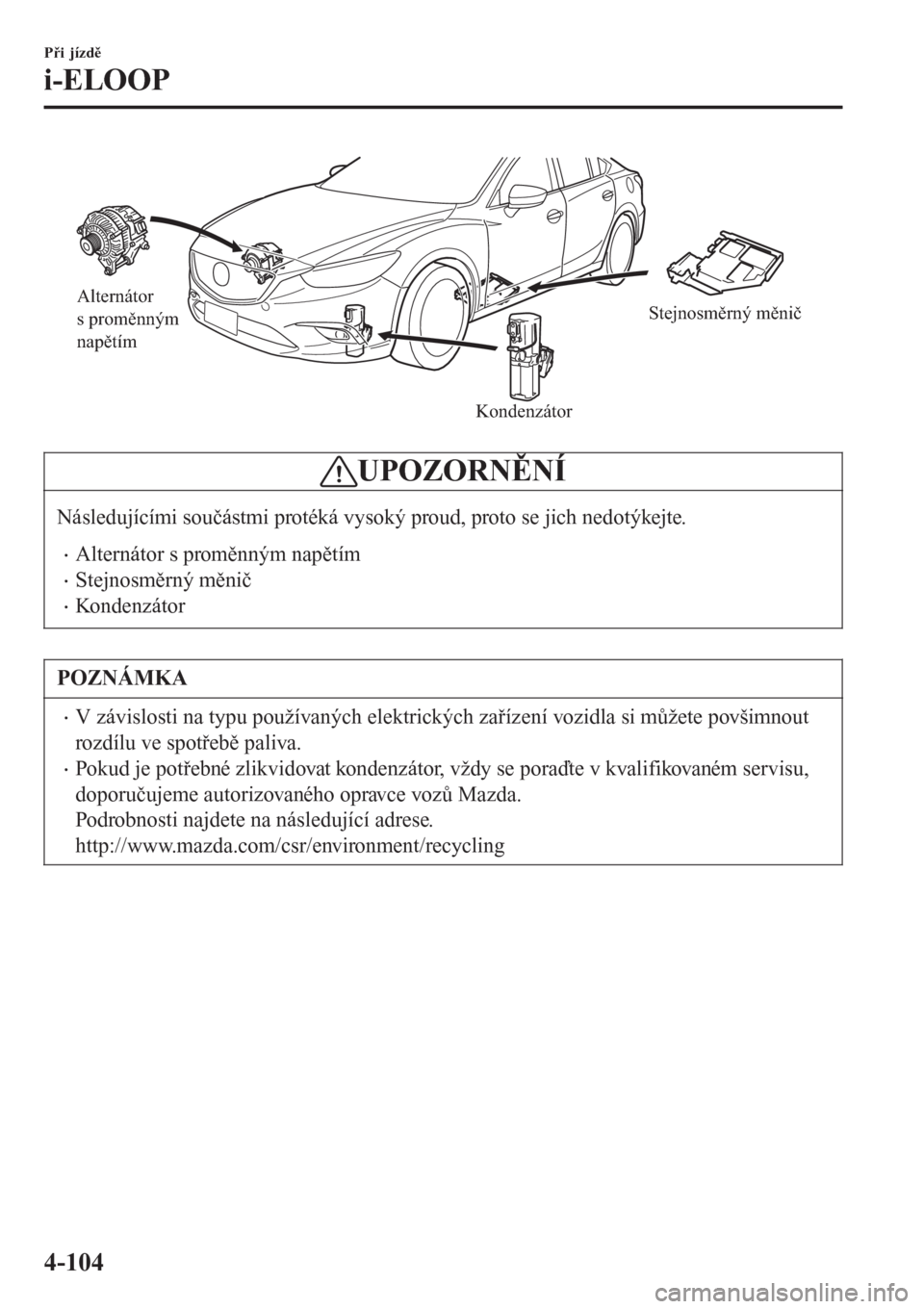

Alternátor
s proměnným
napětím
KondenzátorStejnosměrný měnič
UPOZORNĚNÍ
Následujícími součástmi protéká vysoký proud, proto se jich nedotýkejte.
•Alternátor s proměnným napětím
•Stejnosměrný měnič
•Kondenzátor
POZNÁMKA
•V závislosti na typu používaných elektrických zařízení vozidla si můžete povšimnout
rozdílu ve spotřebě paliva.
•Pokud je potřebné zlikvidovat kondenzátor, vždy se poraďte v kvalifikovaném servisu,
doporučujeme autorizovaného opravce vozů Mazda.
Podrobnosti najdete na následující adrese.
http://www.mazda.com/csr/environment/recycling
Při jízdě
i-ELOOP
4-104

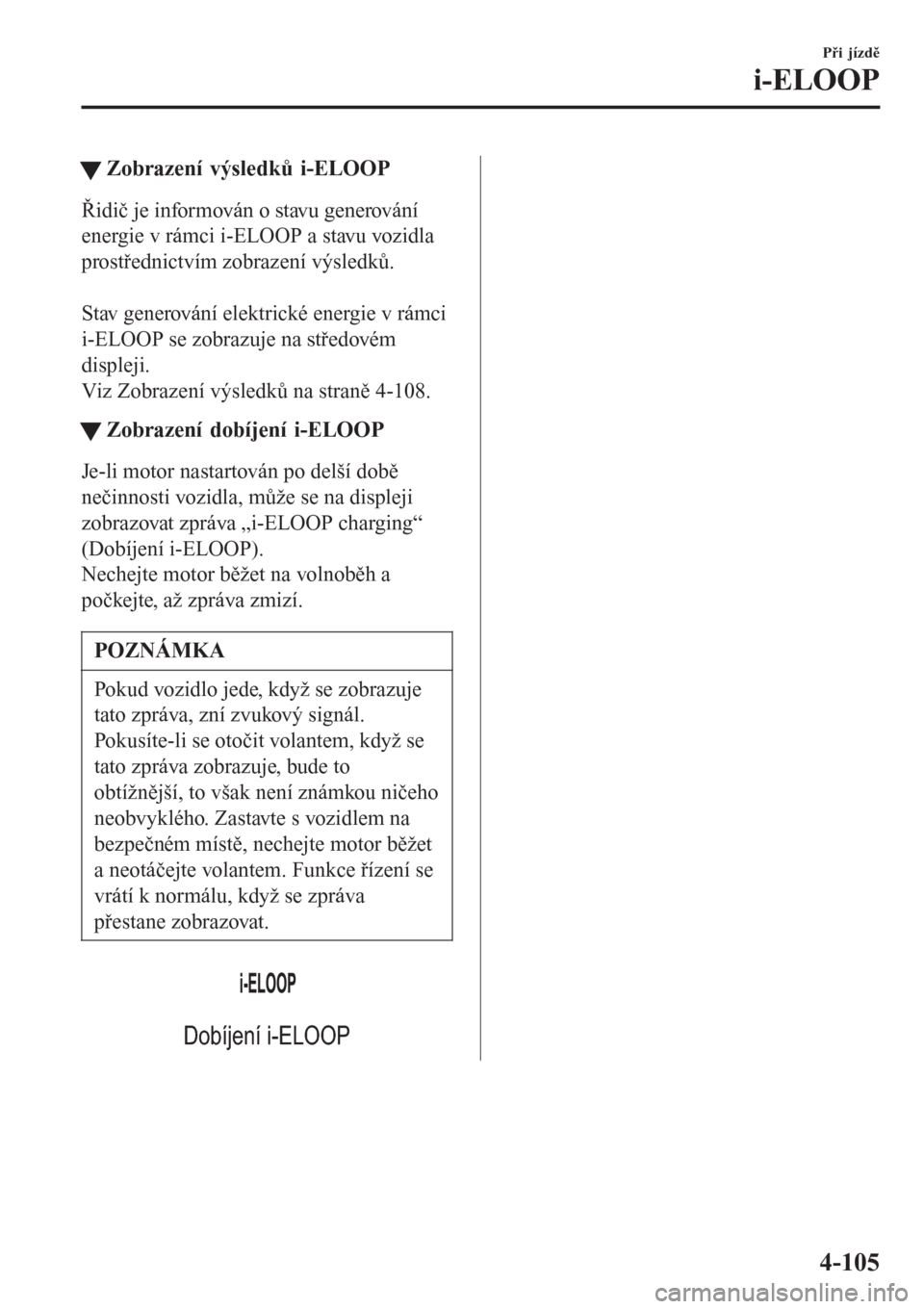

tZobrazení výsledků i-ELOOP
Řidič je informován o stavu generování
energie v rámci i-ELOOP a stavu vozidla
prostřednictvím zobrazení výsledků.

Stav generování elektrické energie v rámci
i-ELOOP se zobrazuje na středovém
displeji.
Viz Zobrazení výsledků na straně 4-108.
tZobrazení dobíjení i-ELOOP
Je-li motor nastartován po delší době
nečinnosti vozidla, může se na displeji
zobrazovat zpráva „i-ELOOP charging“
(Dobíjení i-ELOOP).
Nechejte motor běžet na volnoběh a
počkejte, až zpráva zmizí.
POZNÁMKA
Pokud vozidlo jede, když se zobrazuje
tato zpráva, zní zvukový signál.
Pokusíte-li se otočit volantem, když se
tato zpráva zobrazuje, bude to
obtížnější, to však není známkou ničeho
neobvyklého. Zastavte s vozidlem na
bezpečném místě, nechejte motor běžet
a neotáčejte volantem. Funkce řízení se
vrátí k normálu, když se zpráva
přestane zobrazovat.
Dobíjení i-ELOOP
Při jízdě
i-ELOOP
4-105
