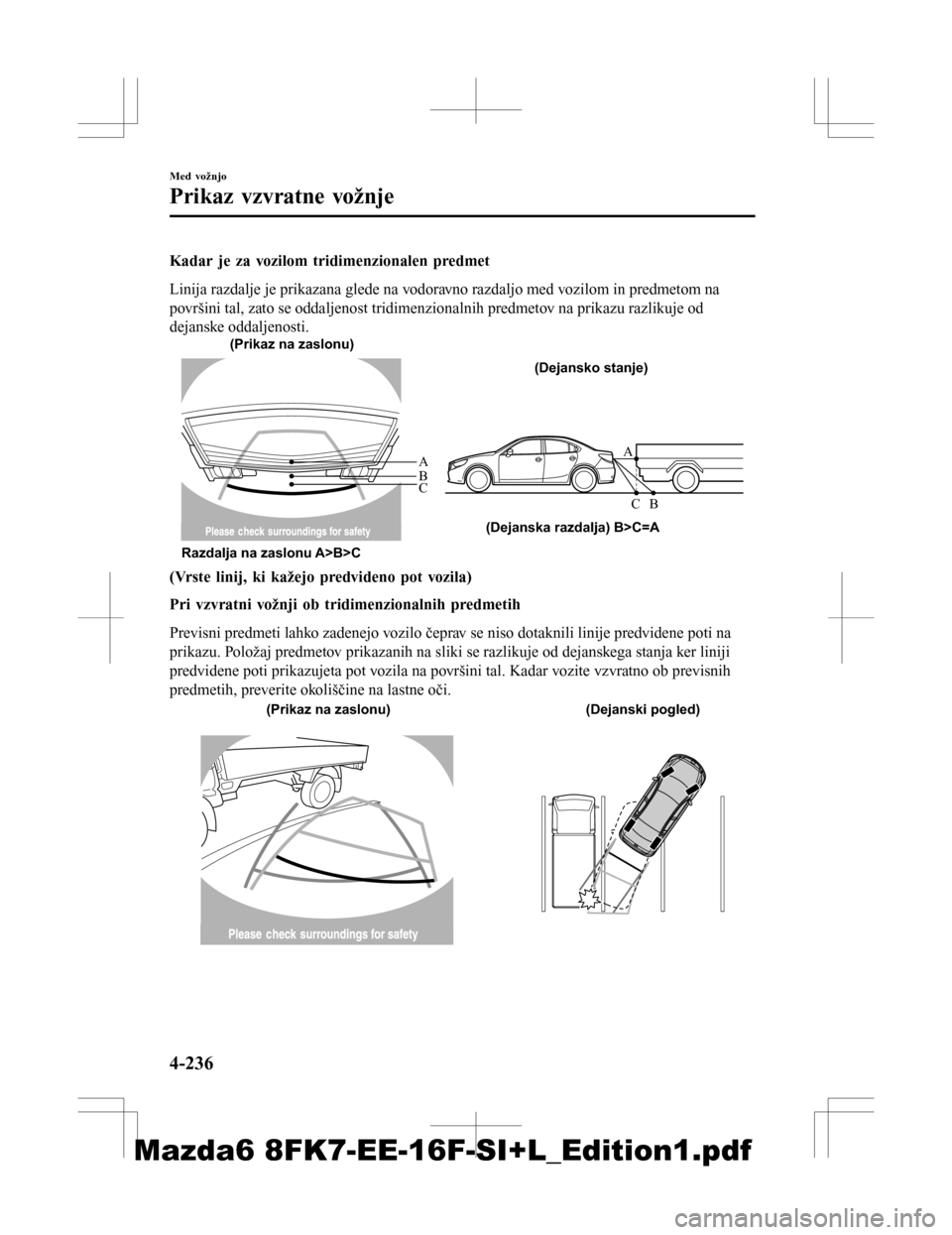

Kadar je za vozilom tridimenzionalen predmet
Linija razdalje je prikazana glede na vodoravno razdaljo med vozilom in predmetom na
površini tal, zato se oddaljenost tridimenzionalnih predmetov na prikazu razlikuje od
dejanske oddaljenosti.
A
A
C B
CB
(Dejanska razdalja) B>C=A
Razdalja na zaslonu A>B>C (Prikaz na zaslonu)
(Dejansko stanje)
(Vrste linij, ki kažejo predvideno pot vozila)
Pri vzvratni vožnji ob tridimenzionalnih predmetih
Previsni predmeti lahko zadenejo vozilo čeprav se niso dotaknili linije predvidene poti na
prikazu. Položaj predmetov prikazanih na sliki se razlikuje od dejanskega stanja ker liniji
predvidene poti prikazujeta pot vozila na površini tal. Kadar vozite vzvratno ob previsnih
predmetih, preverite okoliščine na lastne oči.
(Prikaz na zaslonu) (Dejanski pogled)
Med vožnjo
Prikaz vzvratne vožnje
4-236
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

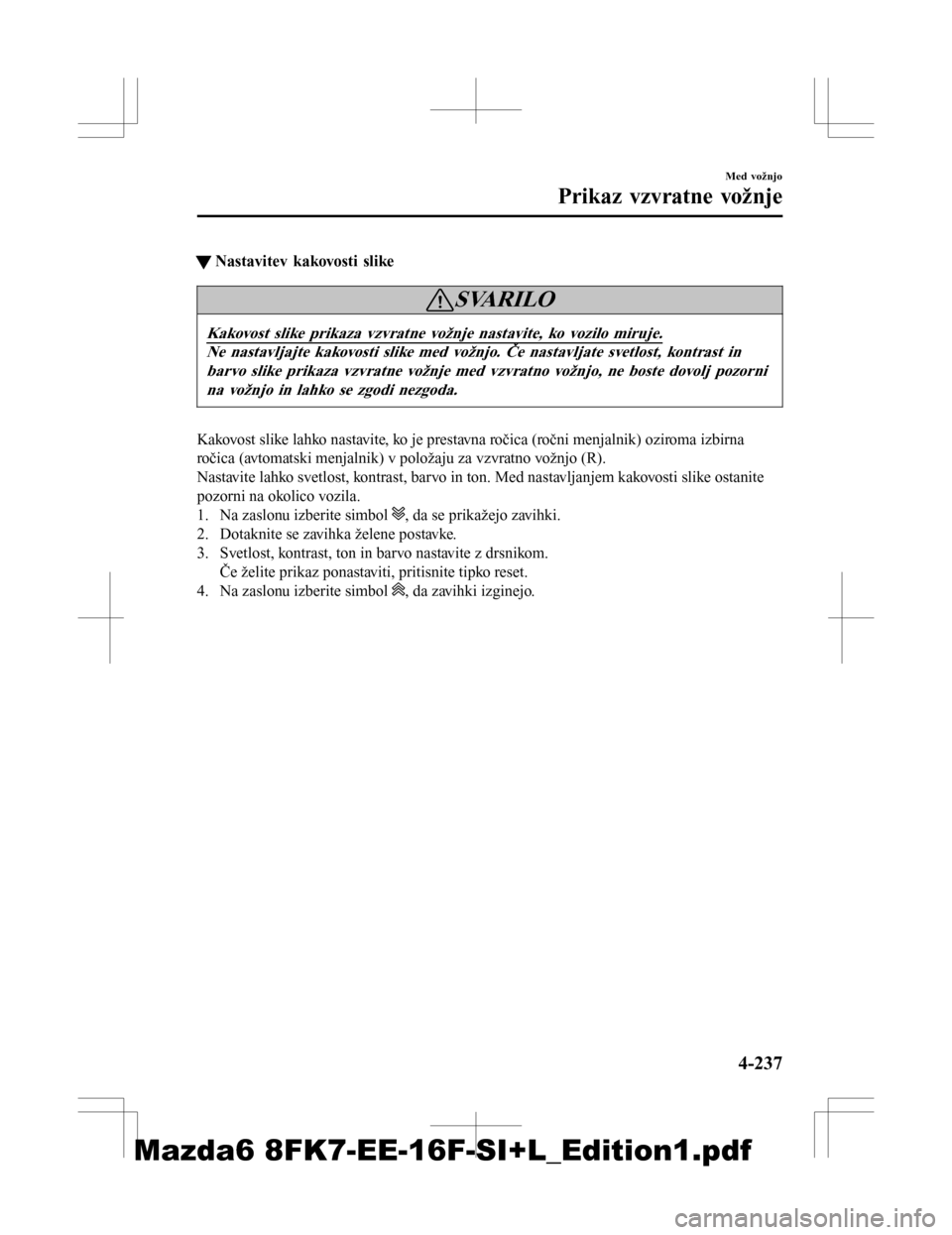

tNastavitev kakovosti slike
SVARILO
Kakovost slike prikaza vzvratne vožnje nastavite, ko vozilo miruje.
Ne nastavljajte kakovosti slike med vožnjo. Če nastavljate svetlost, kontrast in
barvo slike prikaza vzvratne vožnje med vzvratno vožnjo, ne boste dovolj pozornina vožnjo in lahko se zgodi nezgoda.
Kakovost slike lahko nastavite, ko je prestavna ročica (ročni menjalnik) oziroma izbirna
ročica (avtomatski menjalnik) v položaju za vzvratno vožnjo (R).
Nastavite lahko svetlost, kontrast, barvo in ton. Med nastavljanjem kakovosti slike ostanite
pozorni na okolico vozila.
1. Na zaslonu izberite simbol
, da se prikažejo zavihki.
2. Dotaknite se zavihka želene postavke.
3. Svetlost, kontrast, ton in barvo nastavite z drsnikom.
Če želite prikaz ponastaviti, pritisnite tipko reset.
4. Na zaslonu izberite simbol
, da zavihki izginejo.
Med vožnjo
Prikaz vzvratne vožnje
4-237
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

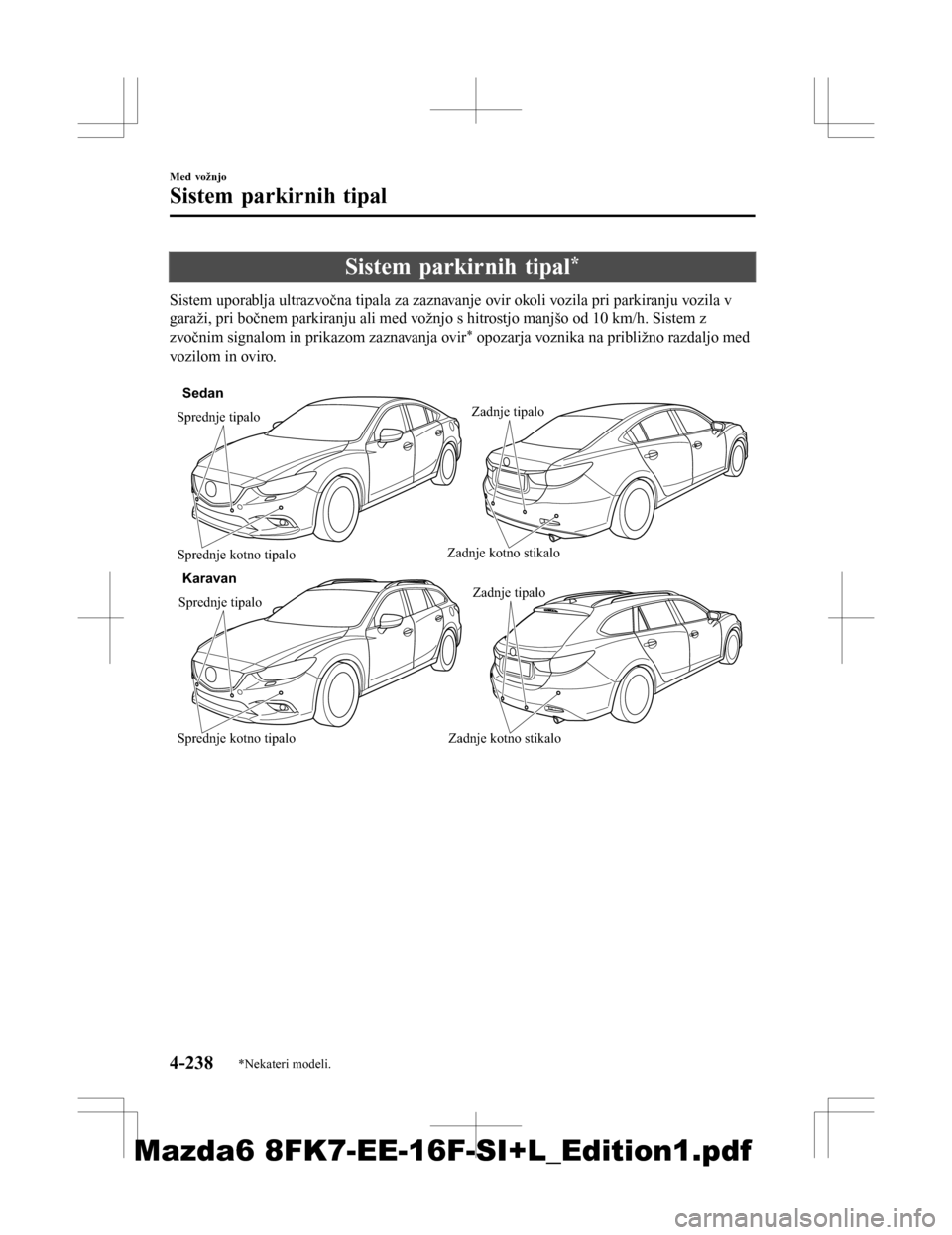

Sistem parkirnih tipal*
Sistem uporablja ultrazvočna tipala za zaznavanje ovir okoli vozila pri parkiranju vozila v
garaži, pri bočnem parkiranju ali med vožnjo s hitrostjo manjšo od 10 km/h. Sistem z
zvočnim signalom in prikazom zaznavanja ovir
* opozarja voznika na približno razdaljo med
vozilom in oviro.

Sprednje tipalo
Sprednje kotno tipalo Zadnje tipalo
Zadnje kotno stikalo
Sprednje tipalo
Sprednje kotno tipaloZadnje tipalo
Zadnje kotno stikalo
Sedan
Karavan
Med vožnjo
Sistem parkirnih tipal
4-238*Nekateri modeli.
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

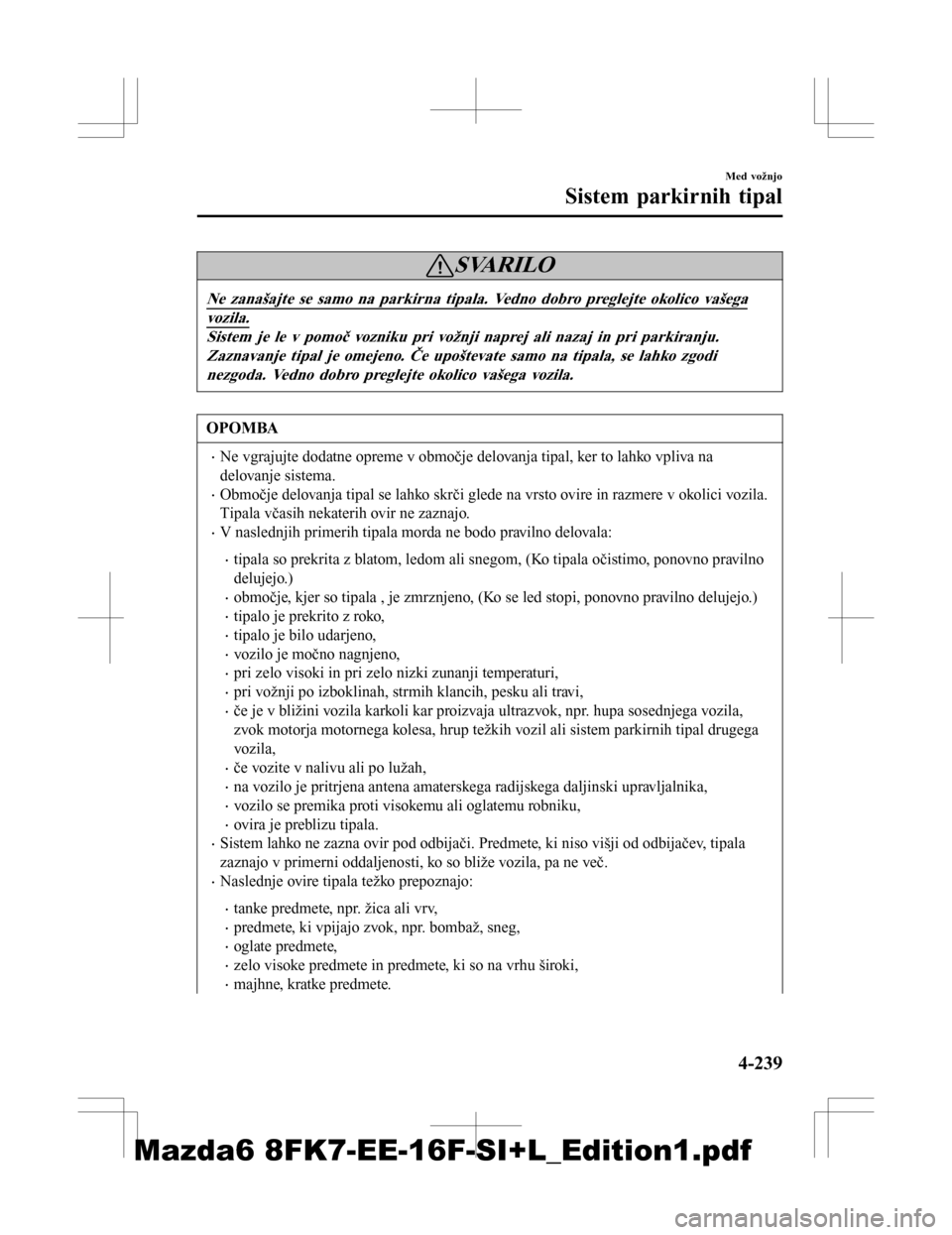

SVARILO
Ne zanašajte se samo na parkirna tipala. Vedno dobro preglejte okolico vašega
vozila.
Sistem je le v pomoč vozniku pri vožnji naprej ali nazaj in pri parkiranju.Zaznavanje tipal je omejeno. Če upoštevate samo na tipala, se lahko zgodinezgoda. Vedno dobro preglejte okolico vašega vozila.
OPOMBA
•Ne vgrajujte dodatne opreme v območje delovanja tipal, ker to lahko vpliva na
delovanje sistema.
•Območje delovanja tipal se lahko skrči glede na vrsto ovire in razmere v okolici vozila.
Tipala včasih nekaterih ovir ne zaznajo.
•V naslednjih primerih tipala morda ne bodo pravilno delovala:
•tipala so prekrita z blatom, ledom ali snegom, (Ko tipala očistimo, ponovno pravilno
delujejo.)
•območje, kjer so tipala , je zmrznjeno, (Ko se led stopi, ponovno pravilno delujejo.)
•tipalo je prekrito z roko,
•tipalo je bilo udarjeno,
•vozilo je močno nagnjeno,
•pri zelo visoki in pri zelo nizki zunanji temperaturi,
•pri vožnji po izboklinah, strmih klancih, pesku ali travi,
•če je v bližini vozila karkoli kar proizvaja ultrazvok, npr. hupa sosednjega vozila,
zvok motorja motornega kolesa, hrup težkih vozil ali sistem parkirnih tipal drugega
vozila,
•če vozite v nalivu ali po lužah,
•na vozilo je pritrjena antena amaterskega radijskega daljinski upravljalnika,
•vozilo se premika proti visokemu ali oglatemu robniku,
•ovira je preblizu tipala.
•Sistem lahko ne zazna ovir pod odbijači. Pred mete, ki niso višji od odbijačev, tipala
zaznajo v primerni oddaljenosti, ko so bliže vozila, pa ne več.
•Naslednje ovire tipala težko prepoznajo:
•tanke predmete, npr. žica ali vrv,
•predmete, ki vpijajo zvok, npr. bombaž, sneg,
•oglate predmete,
•zelo visoke predmete in predmete, ki so na vrhu široki,
•majhne, kratke predmete.
Med vožnjo
Sistem parkirnih tipal
4-239
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

•Če so bili odbijači udarjeni ali če je bilo vozilo udeleženo v nezgodi, vam morajo
sistem parkirnih tipal pregledati v pooblaščenem prodajno-servisnem centru Mazda, da
bo sistem pravilno deloval.
•Če je stikalo parkirnih tipal vklopljeno in ni slišati opozorilnih zvočnih signalov ali
kontrolna lučka ne sveti, je v sistemu lahko okvara. Posvetujte se s strokovnjakom,
priporočamo pooblaščeni prodajno-servisni center Mazda.
•Na okvaro sistema opozarja zvočni signal za okvaro in utripajoča kontrolna lučka.
Posvetujte se s strokovnjakom, priporočamo pooblaščeni prodajno-servisni center
Mazda.
•Zvočni signal, ki opozarja na okvaro sistema, se lahko ne sliši, če je izjemno hladno ali
če je območje tipal prekrito z blatom, ledom ali snegom. Očistite območje tipal.
•O namestitvi vlečne kljuke se posvetujte s strokovnjakom, priporočamo pooblaščeni
prodajno-servisni center Mazda.

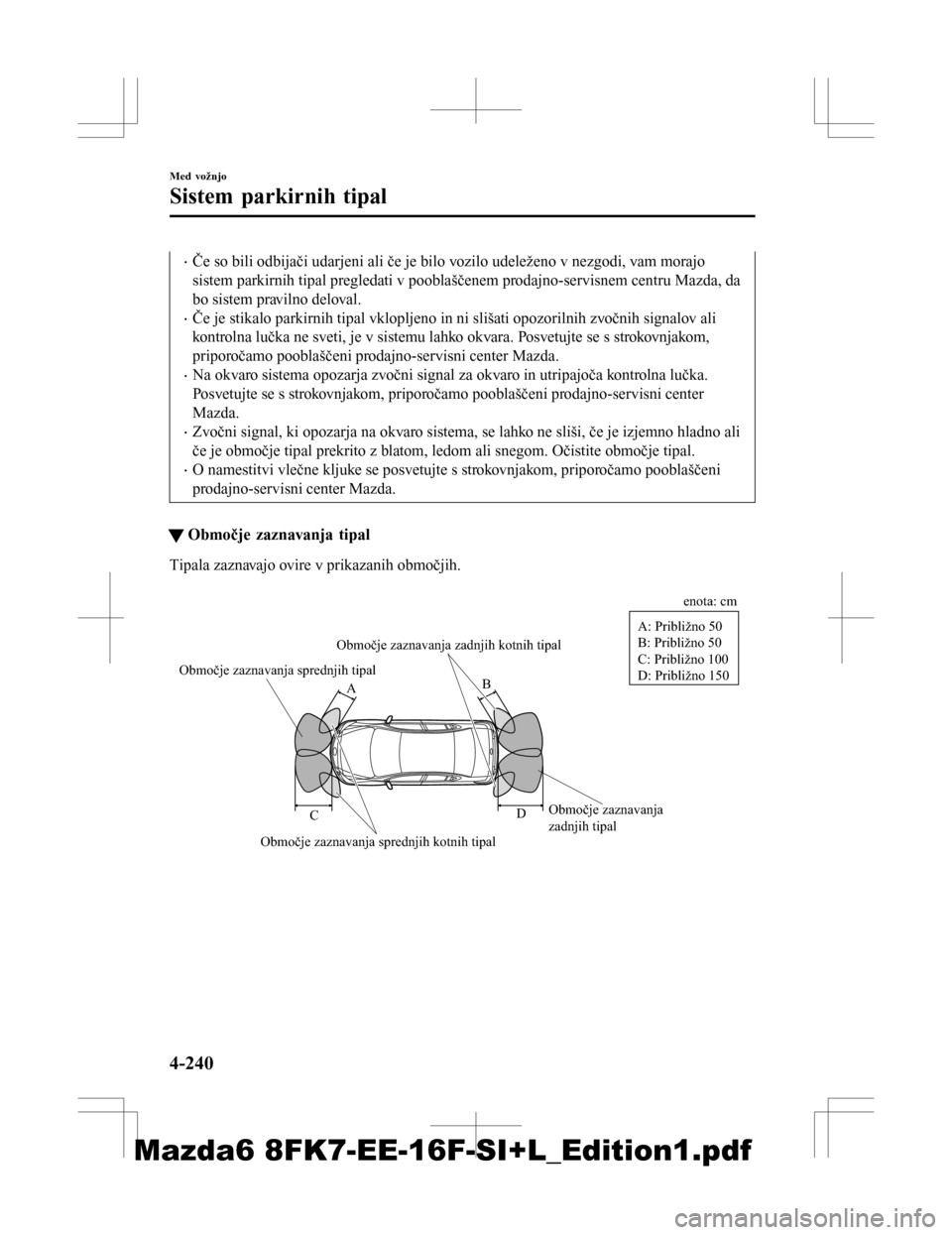

tObmočje zaznavanja tipal
Tipala zaznavajo ovire v prikazanih območjih.

Območje zaznavanja sprednjih tipal
Območje zaznavanja sprednjih kotnih tipal Območje zaznavanja
zadnjih tipal
Območje zaznavanja zadnjih kotnih tipalB
enota: cm
A
D
C A: Približno 50
B: Približno 50
C: Približno 100
D: Približno 150
Med vožnjo
Sistem parkirnih tipal
4-240
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

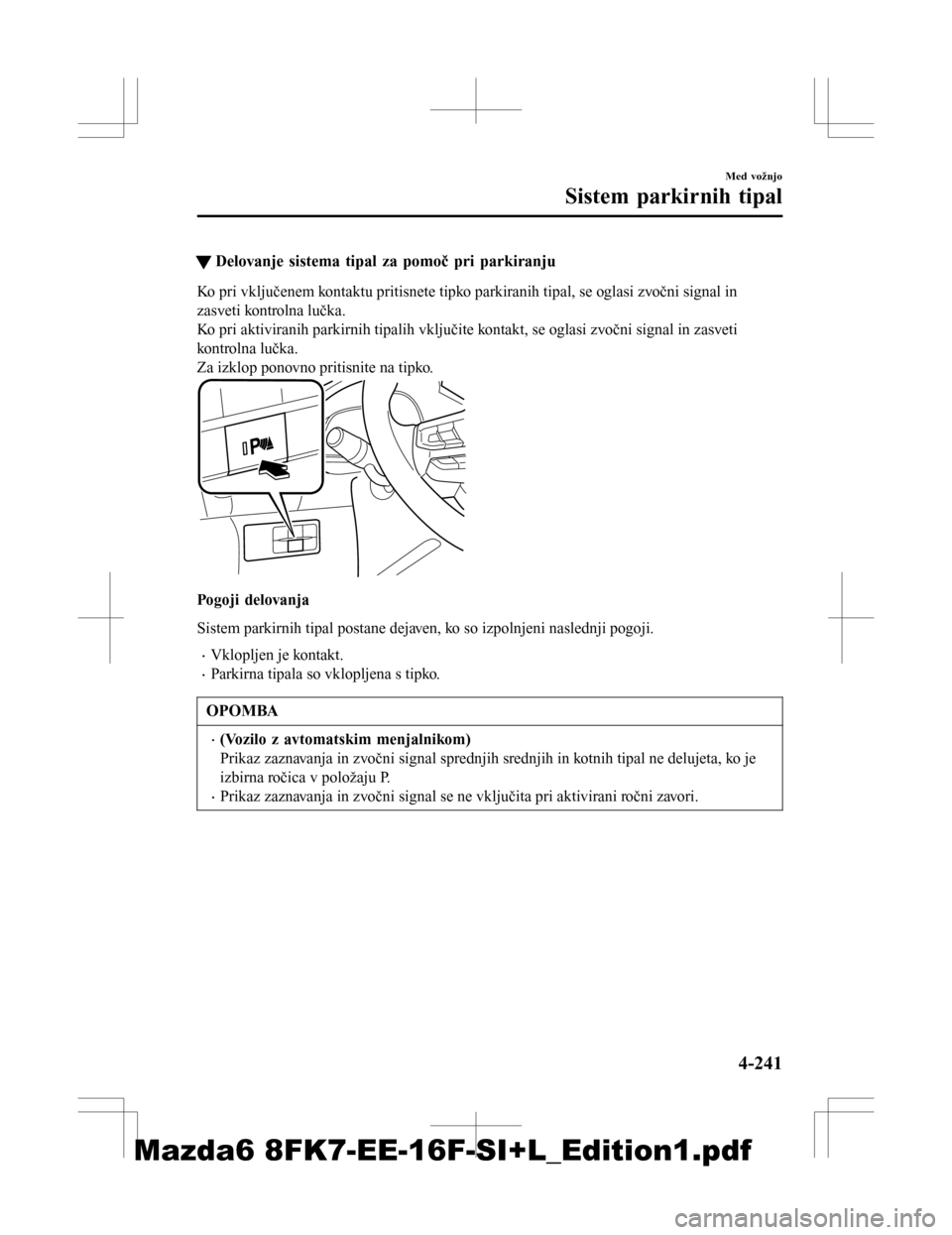

tDelovanje sistema tipal za pomoč pri parkiranju
Ko pri vključenem kontaktu pritisnete tipko parkiranih tipal, se oglasi zvočni signal in
zasveti kontrolna lučka.
Ko pri aktiviranih parkirnih tipalih vključite kontakt, se oglasi zvočni signal in zasveti
kontrolna lučka.
Za izklop ponovno pritisnite na tipko.
Pogoji delovanja
Sistem parkirnih tipal postane dejaven, ko so izpolnjeni naslednji pogoji.
•Vklopljen je kontakt.
•Parkirna tipala so vklopljena s tipko.
OPOMBA
•(Vozilo z avtomatskim menjalnikom)
Prikaz zaznavanja in zvočni signal sprednjih srednjih in kotnih tipal ne delujeta, ko je
izbirna ročica v položaju P.
•Prikaz zaznavanja in zvočni signal se ne vključita pri aktivirani ročni zavori.
Med vožnjo
Sistem parkirnih tipal
4-241
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

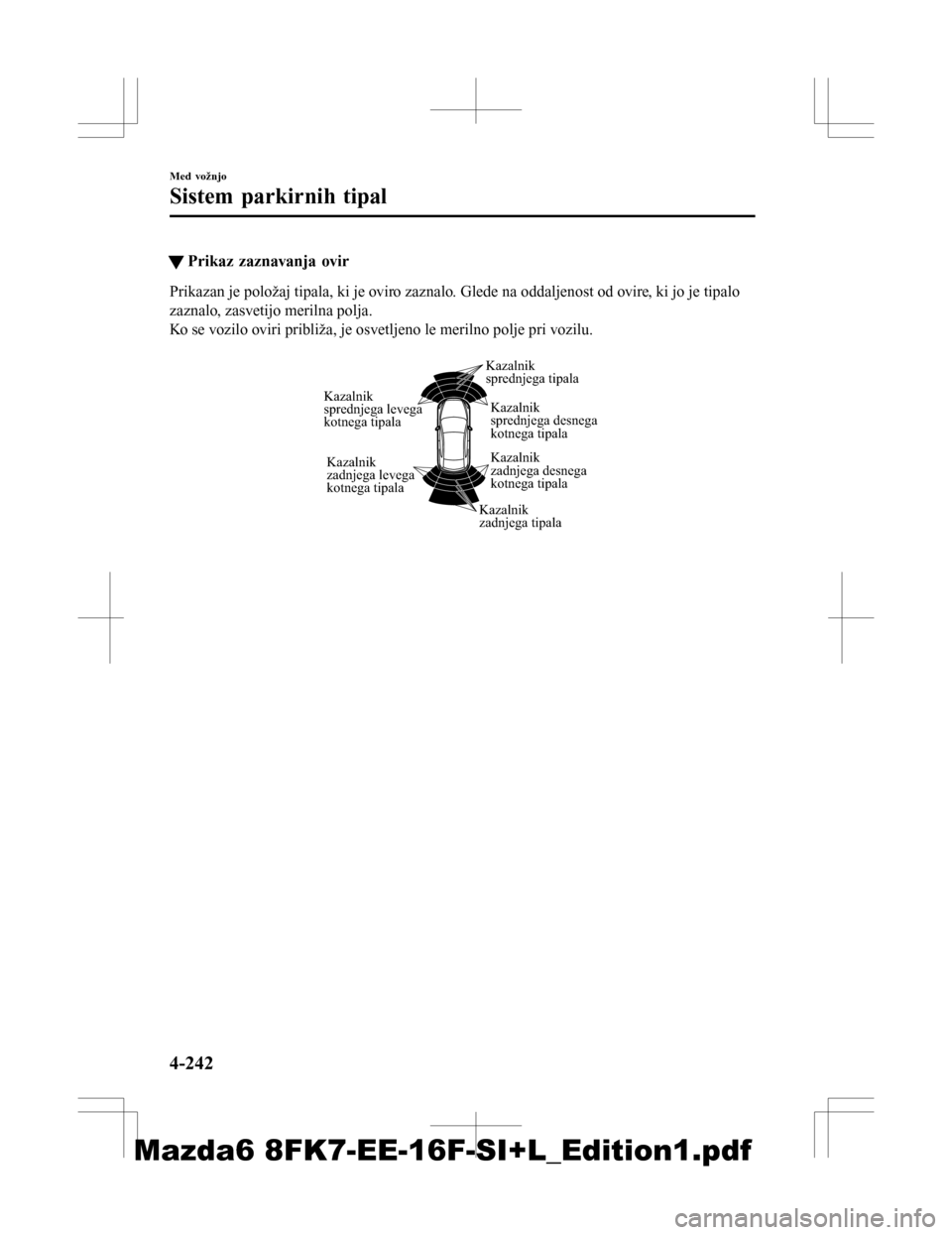

tPrikaz zaznavanja ovir
Prikazan je položaj tipala, ki je oviro zaznalo. Glede na oddaljenost od ovire, ki jo je tipalo
zaznalo, zasvetijo merilna polja.
Ko se vozilo oviri približa, je osvetljeno le merilno polje pri vozilu.

Kazalnik
sprednjega levega
kotnega tipala Kazalnik
sprednjega desnega
kotnega tipala
Kazalnik
zadnjega desnega
kotnega tipala
Kazalnik
zadnjega levega
kotnega tipala Kazalnik
sprednjega tipala
Kazalnik
zadnjega tipala
Med vožnjo
Sistem parkirnih tipal
4-242
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

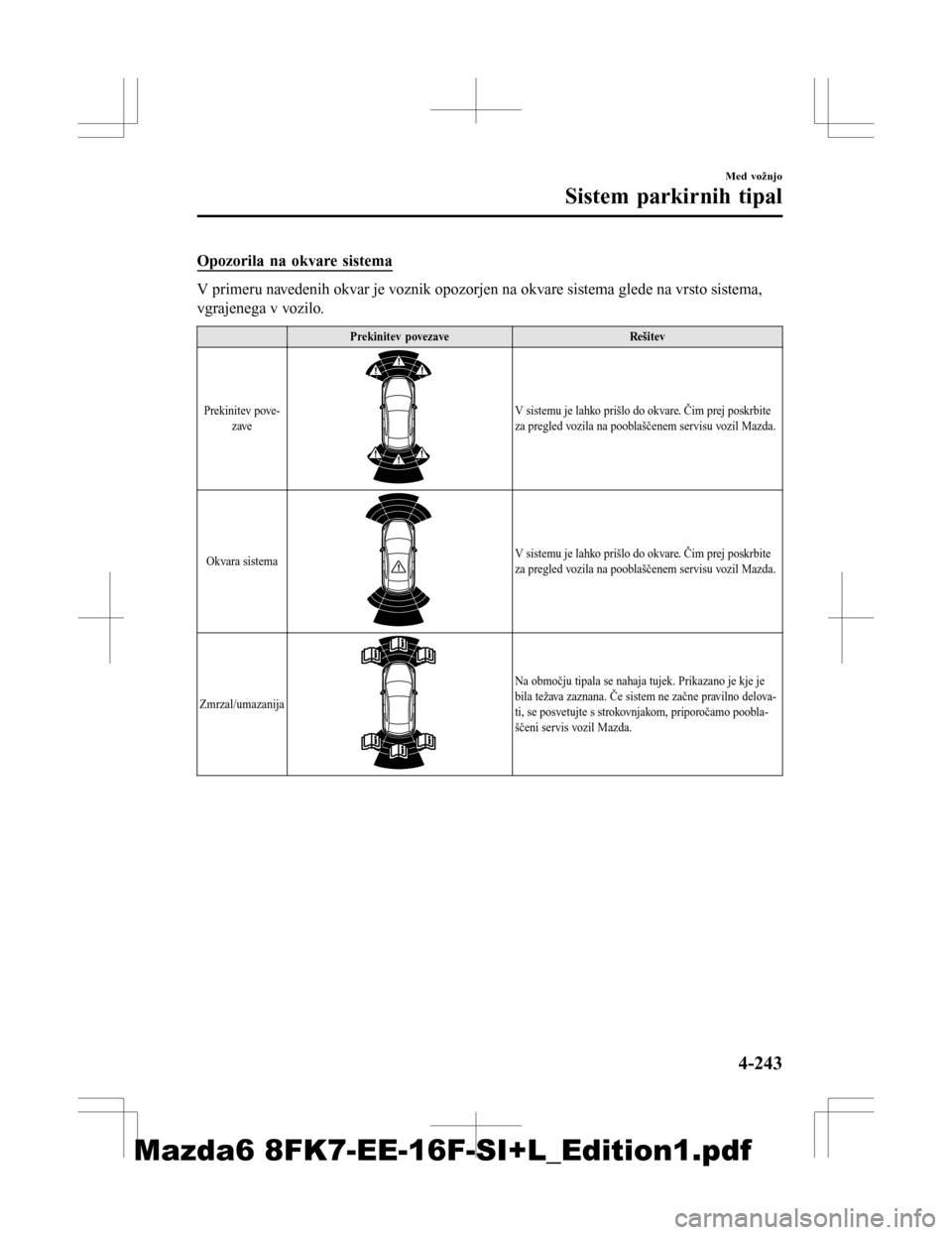

Opozorila na okvare sistema
V primeru navedenih okvar je voznik opozorjen na okvare sistema glede na vrsto sistema,
vgrajenega v vozilo.
Prekinitev povezaveRešitev
Prekinitev pove- zave
V sistemu je lahko prišlo do okvare. Čim prej poskrbite
za pregled vozila na pooblaščenem servisu vozil Mazda.
Okvara sistema
V sistemu je lahko prišlo do okvare. Čim prej poskrbite
za pregled vozila na pooblaščenem servisu vozil Mazda.
Zmrzal/umazanija
Na območju tipala se nahaja tujek. Prikazano je kje je
bila težava zaznana. Če sistem ne začne pravilno delova-
ti, se posvetujte s strokovnjakom, priporočamo poobla-
ščeni servis vozil Mazda.
Med vožnjo
Sistem parkirnih tipal
4-243
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

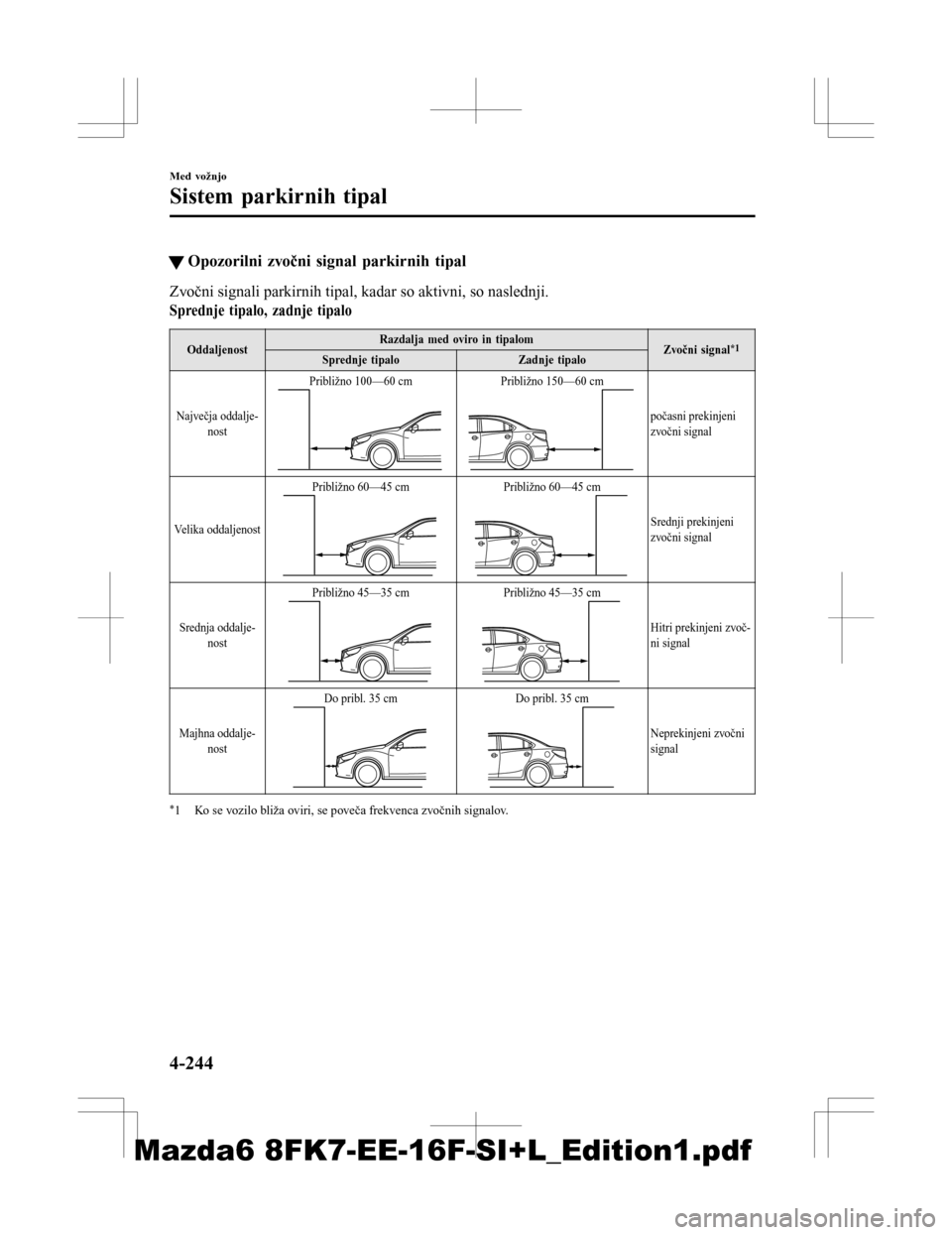

tOpozorilni zvočni signal parkirnih tipal
Zvočni signali parkirnih tipal, kadar so aktivni, so naslednji.
Sprednje tipalo, zadnje tipalo
OddaljenostRazdalja med oviro in tipalom
Zvočni signal*1Sprednje tipaloZadnje tipalo
Največja oddalje- nost Približno 100—60 cm
Približno 150—60 cm
počasni prekinjeni
zvočni signal
Velika oddaljenost Približno 60—45 cm
Približno 60—45 cm
Srednji prekinjeni
zvočni signal
Srednja oddalje- nost Približno 45—35 cm
Približno 45—35 cm
Hitri prekinjeni zvoč-
ni signal
Majhna oddalje- nost Do pribl. 35 cm
Do pribl. 35 cm
Neprekinjeni zvočni
signal
*1 Ko se vozilo bliža oviri, se poveča frekvenca zvočnih signalov.
Med vožnjo
Sistem parkirnih tipal
4-244
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

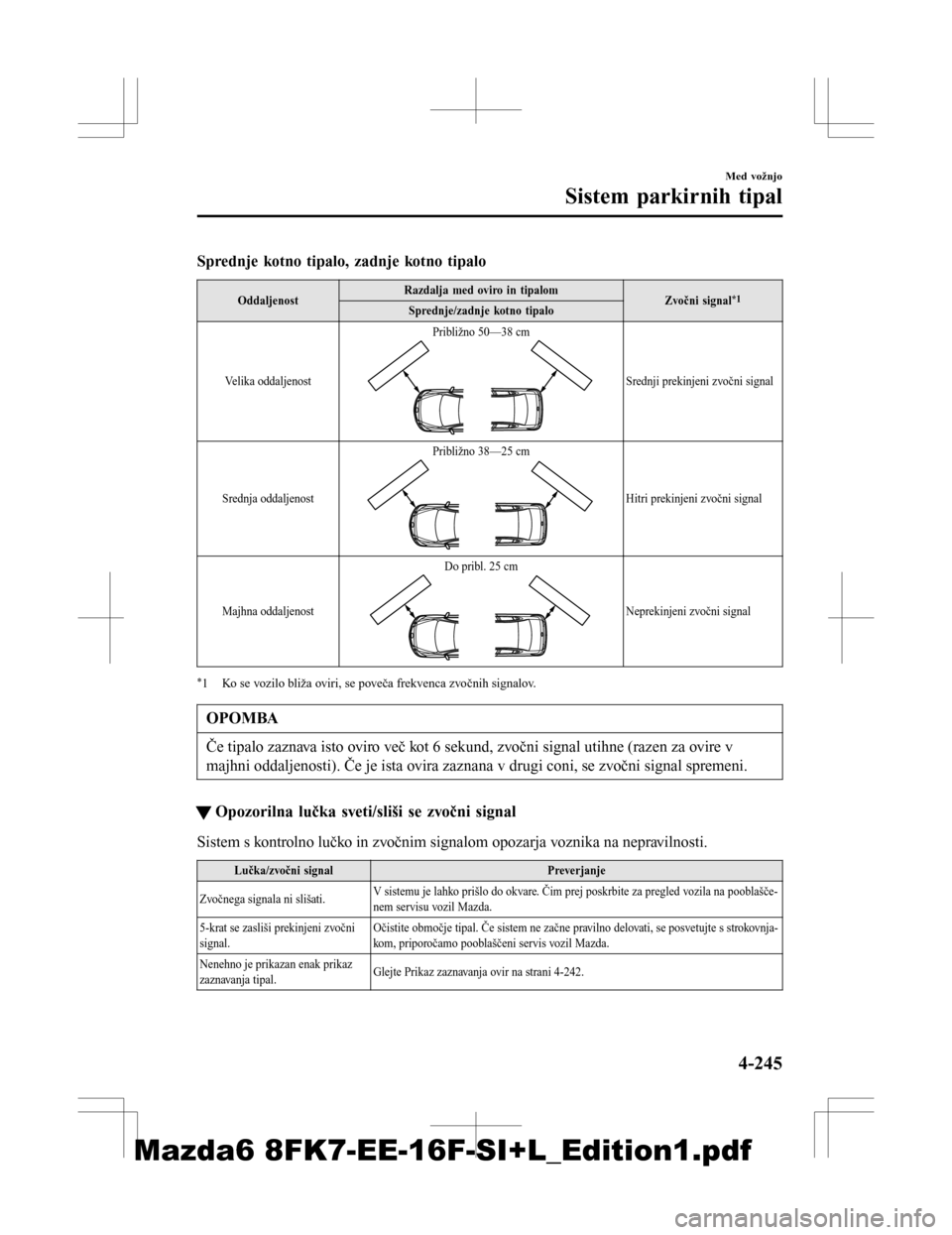

Sprednje kotno tipalo, zadnje kotno tipalo
OddaljenostRazdalja med oviro in tipalom
Zvočni signal*1Sprednje/zadnje kotno tipalo
Velika oddaljenost Približno 50—38 cm
Srednji prekinjeni zvočni signal
Srednja oddaljenost Približno 38—25 cm
Hitri prekinjeni zvočni signal
Majhna oddaljenost Do pribl. 25 cm
Neprekinjeni zvočni signal
*1 Ko se vozilo bliža oviri, se poveča frekvenca zvočnih signalov.
OPOMBA
Če tipalo zaznava isto oviro več kot 6 sekund, zvočni signal utihne (razen za ovire v
majhni oddaljenosti). Če je ista ovira zaznana v drugi coni, se zvočni signal spremeni.
t
Opozorilna lučka sveti/sliši se zvočni signal
Sistem s kontrolno lučko in zvočnim signalom opozarja voznika na nepravilnosti.
Lučka/zvočni signal
Preverjanje
Zvočnega signala ni slišati. V sistemu je lahko prišlo do okvare. Čim prej poskrbite za pregled vozila na pooblašče-
nem servisu vozil Mazda.
5-krat se zasliši prekinjeni zvočni
signal. Očistite območje tipal. Če sistem ne začne pravilno delovati, se posvetujte s strokovnja-
kom, priporočamo pooblaščeni servis vozil Mazda.
Nenehno je prikazan enak prikaz
zaznavanja tipal. Glejte Prikaz zaznavanja ovir na strani 4-242.
