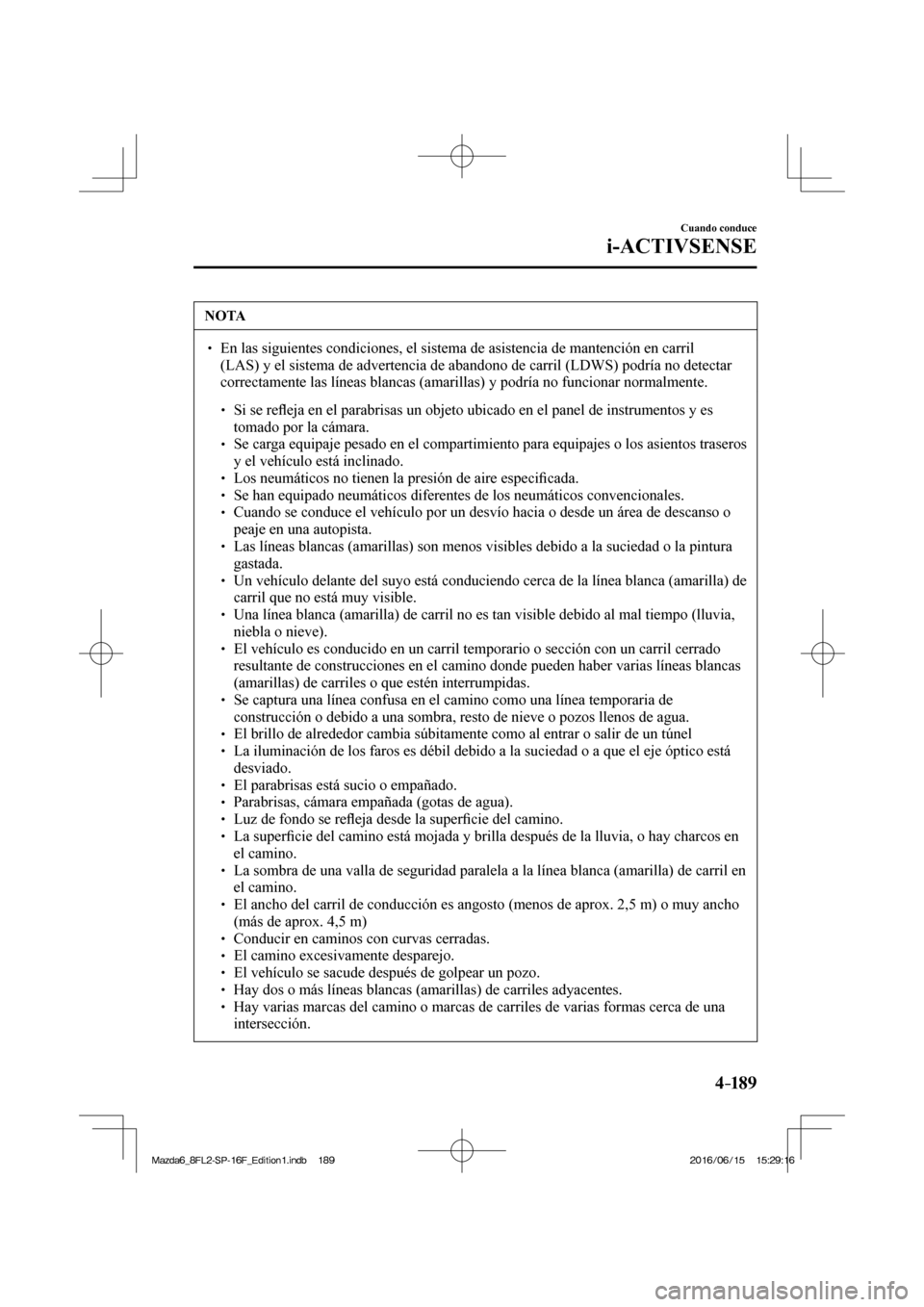

4–189
Cuando conduce
i-ACTIVSENSE
NOTA
En las siguientes condiciones, el sistema de asistencia de mantención en carril
(LAS) y el sistema de advertencia de abandono de carril (LDWS) podría no detectar
correctamente las líneas blancas (amarillas) y podría no funcionar normalmente.
Si se re À eja en el parabrisas un objeto ubicado en el panel de instrumentos y es
tomado por la cámara.
Se carga equipaje pesado en el compartimiento para equipajes o los asientos traseros
y el vehículo está inclinado.
Los neumáticos no tienen la presión de aire especi ¿ cada.
Se han equipado neumáticos diferentes de los neumáticos convencionales.
Cuando se conduce el vehículo por un desvío hacia o desde un área de descanso o
peaje en una autopista.
Las líneas blancas (amarillas) son menos visibles debido a la suciedad o la pintura
gastada.
Un vehículo delante del suyo está conduciendo cerca de la línea blanca (amarilla) de
carril que no está muy visible.
Una línea blanca (amarilla) de carril no es tan visible debido al mal tiempo (lluvia,
niebla o nieve).
El vehículo es conducido en un carril temporario o sección con un carril cerrado
resultante de construcciones en el camino donde pueden haber varias líneas blancas
(amarillas) de carriles o que estén interrumpidas.
Se captura una línea confusa en el camino como una línea temporaria de
construcción o debido a una sombra, resto de nieve o pozos llenos de agua.
El brillo de alrededor cambia súbitamente como al entrar o salir de un túnel
La iluminación de los faros es débil debido a la suciedad o a que el eje óptico está
desviado.
El parabrisas está sucio o empañado.
Parabrisas, cámara empañada (gotas de agua).
Luz de fondo se re À eja desde la super ¿ cie del camino.
La super ¿ cie del camino está mojada y brilla después de la lluvia, o hay charcos en
el camino.
La sombra de una valla de seguridad paralela a la línea blanca (amarilla) de carril en
el camino.
El ancho del carril de conducción es angosto (menos de aprox. 2,5 m) o muy ancho
(más de aprox. 4,5 m)
Conducir en caminos con curvas cerradas.
El camino excesivamente desparejo.
El vehículo se sacude después de golpear un pozo.
Hay dos o más líneas blancas (amarillas) de carriles adyacentes.
Hay varias marcas del camino o marcas de carriles de varias formas cerca de una
intersección.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 352 of 816

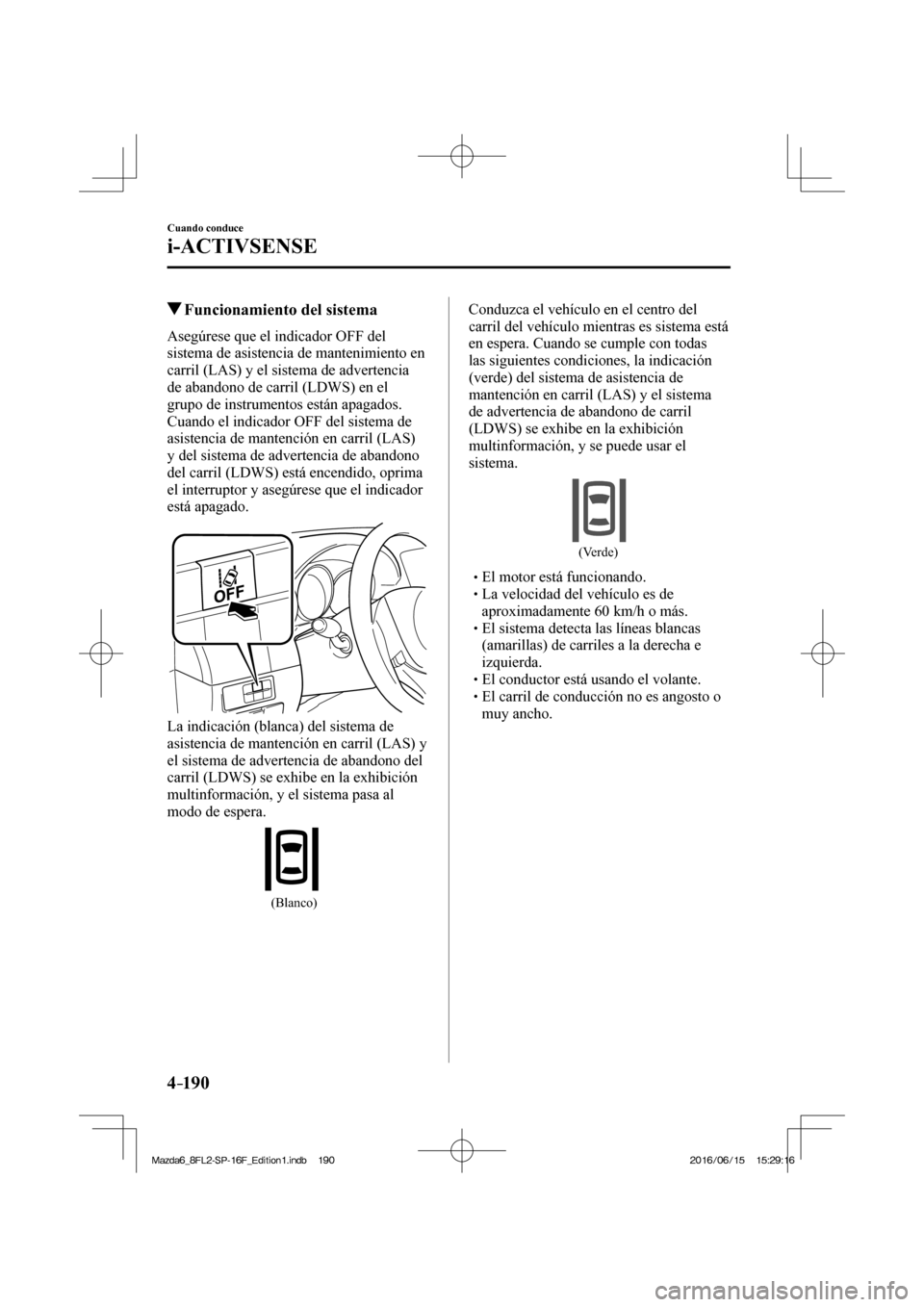

4–190
Cuando conduce
i-ACTIVSENSE
Funcionamiento del sistema
Asegúrese que el indicador OFF del
sistema de asistencia de mantenimiento en
carril (LAS) y el sistema de advertencia
de abandono de carril (LDWS) en el
grupo de instrumentos están apagados.
Cuando el indicador OFF del sistema de
asistencia de mantención en carril (LAS)
y del sistema de advertencia de abandono
del carril (LDWS) está encendido, oprima
el interruptor y asegúrese que el indicador
está apagado.
La indicación (blanca) del sistema de
asistencia de mantención en carril (LAS) y
el sistema de advertencia de abandono del
carril (LDWS) se exhibe en la exhibición
multinformación, y el sistema pasa al
modo de espera.
(Blanco) Conduzca el vehículo en el centro del
carril del vehículo mientras es sistema está
en espera. Cuando se cumple con todas
las siguientes condiciones, la indicación
(verde) del sistema de asistencia de
mantención en carril (LAS) y el sistema
de advertencia de abandono de carril
(LDWS) se exhibe en la exhibición
multinformación, y se puede usar el
sistema.
(Verde)
El motor está funcionando.
La velocidad del vehículo es de
aproximadamente 60 km/h o más.
El sistema detecta las líneas blancas
(amarillas) de carriles a la derecha e
izquierda.
El conductor está usando el volante.
El carril de conducción no es angosto o
muy ancho.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 353 of 816

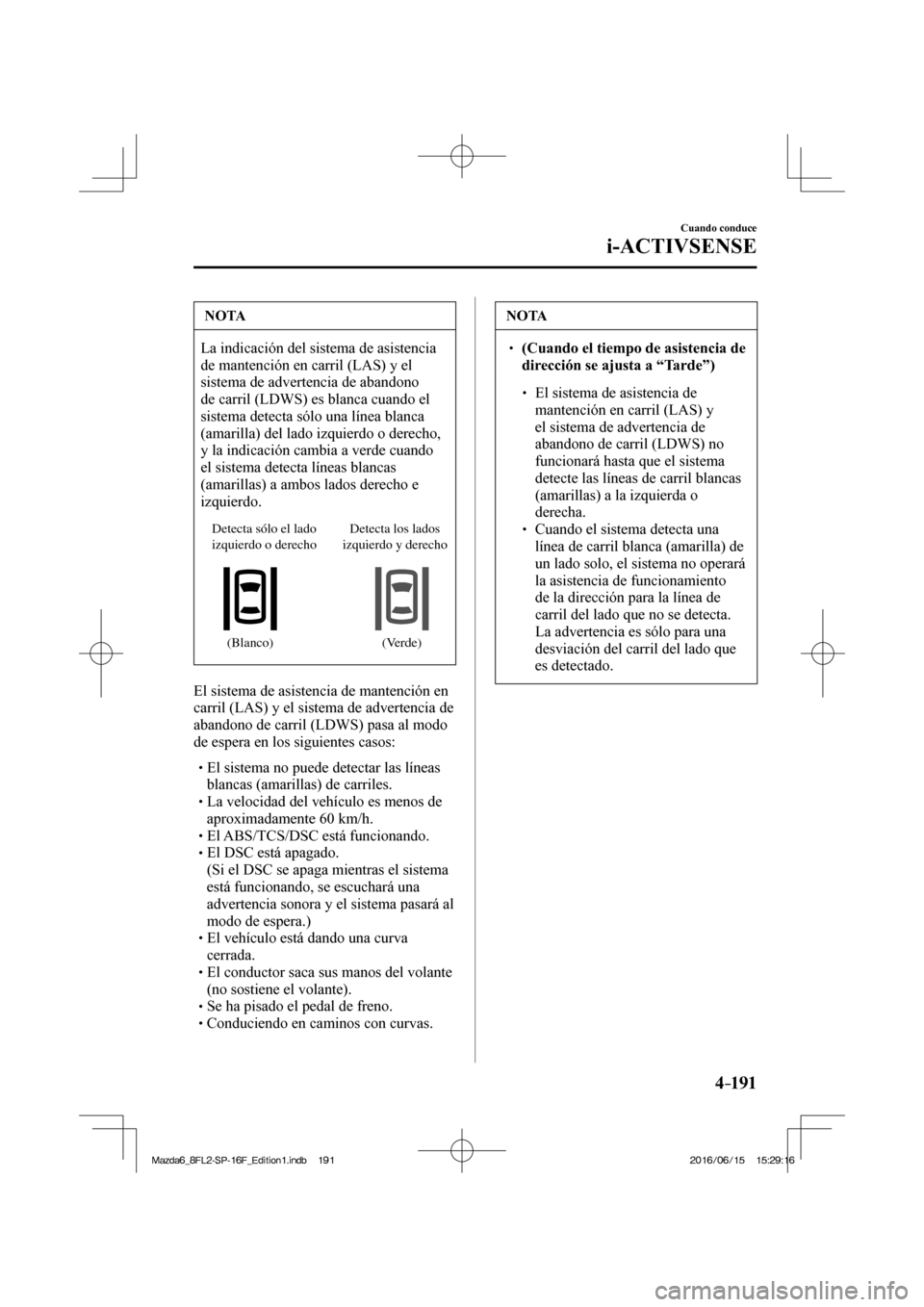

4–191
Cuando conduce
i-ACTIVSENSE
NOTA
La indicación del sistema de asistencia
de mantención en carril (LAS) y el
sistema de advertencia de abandono
de carril (LDWS) es blanca cuando el
sistema detecta sólo una línea blanca
(amarilla) del lado izquierdo o derecho,
y la indicación cambia a verde cuando
el sistema detecta líneas blancas
(amarillas) a ambos lados derecho e
izquierdo.
Detecta sólo el lado
izquierdo o derechoDetecta los lados
izquierdo y derecho
(Blanco) (Verde)
El sistema de asistencia de mantención en
carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS) pasa al modo
de espera en los siguientes casos:
El sistema no puede detectar las líneas
blancas (amarillas) de carriles.
La velocidad del vehículo es menos de
aproximadamente 60 km/h.
El ABS/TCS/DSC está funcionando.
El DSC está apagado.
(Si el DSC se apaga mientras el sistema
está funcionando, se escuchará una
advertencia sonora y el sistema pasará al
modo de espera.)
El vehículo está dando una curva
cerrada.
El conductor saca sus manos del volante
(no sostiene el volante).
Se ha pisado el pedal de freno.
Conduciendo en caminos con curvas.
NOTA
(Cuando el tiempo de asistencia de
dirección se ajusta a “Tarde”)
El sistema de asistencia de
mantención en carril (LAS) y
el sistema de advertencia de
abandono de carril (LDWS) no
funcionará hasta que el sistema
detecte las líneas de carril blancas
(amarillas) a la izquierda o
derecha.
Cuando el sistema detecta una
línea de carril blanca (amarilla) de
un lado solo, el sistema no operará
la asistencia de funcionamiento
de la dirección para la línea de
carril del lado que no se detecta.
La advertencia es sólo para una
desviación del carril del lado que
es detectado.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 354 of 816

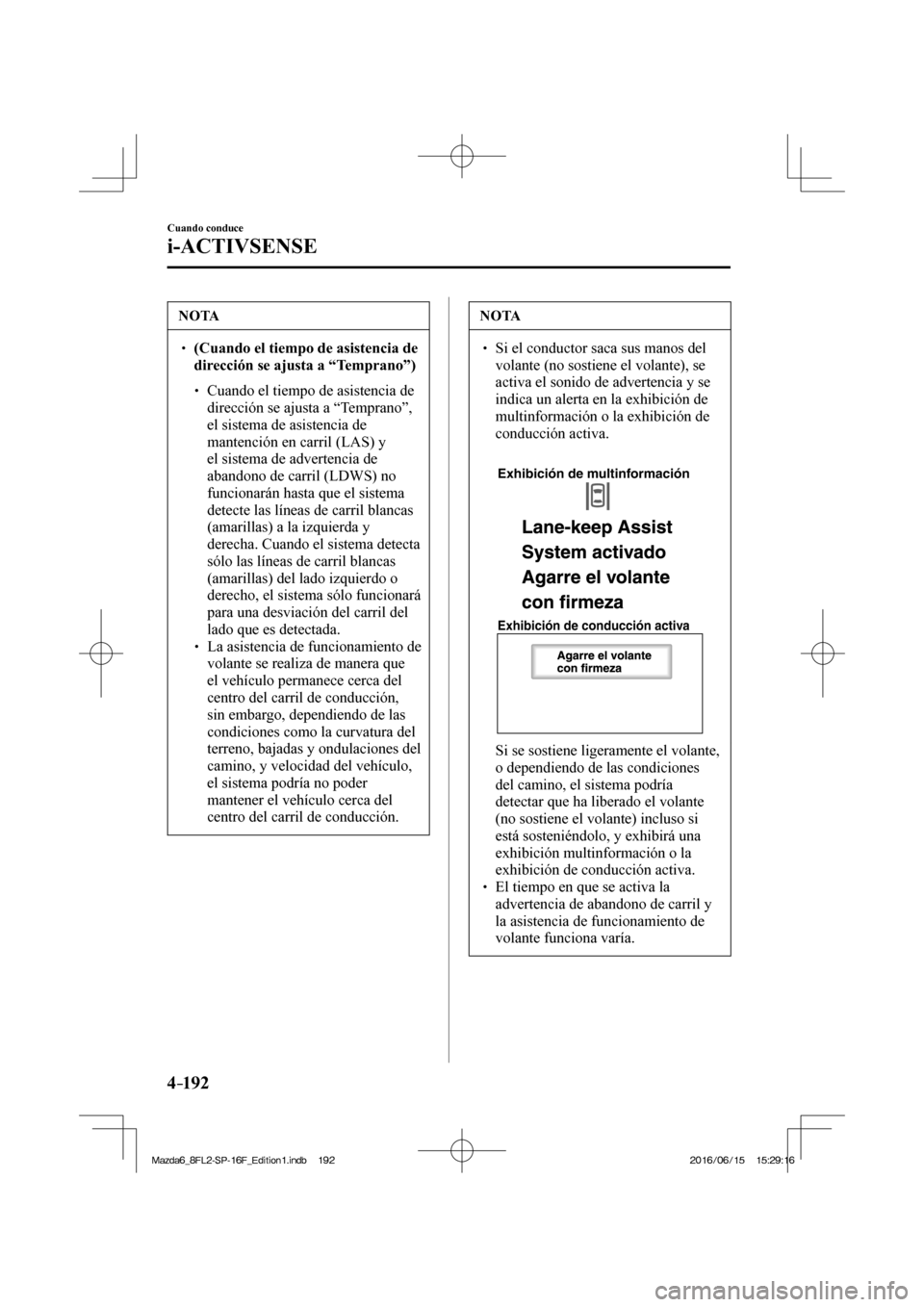

4–192
Cuando conduce
i-ACTIVSENSE
NOTA
(Cuando el tiempo de asistencia de
dirección se ajusta a “Temprano”)
Cuando el tiempo de asistencia de
dirección se ajusta a “Temprano”,
el sistema de asistencia de
mantención en carril (LAS) y
el sistema de advertencia de
abandono de carril (LDWS) no
funcionarán hasta que el sistema
detecte las líneas de carril blancas
(amarillas) a la izquierda y
derecha. Cuando el sistema detecta
sólo las líneas de carril blancas
(amarillas) del lado izquierdo o
derecho, el sistema sólo funcionará
para una desviación del carril del
lado que es detectada.
La asistencia de funcionamiento de
volante se realiza de manera que
el vehículo permanece cerca del
centro del carril de conducción,
sin embargo, dependiendo de las
condiciones como la curvatura del
terreno, bajadas y ondulaciones del
camino, y velocidad del vehículo,
el sistema podría no poder
mantener el vehículo cerca del
centro del carril de conducción.
NOTA
Si el conductor saca sus manos del
volante (no sostiene el volante), se
activa el sonido de advertencia y se
indica un alerta en la exhibición de
multinformación o la exhibición de
conducción activa.
Exhibición de conducción activa
Exhibición de multinformación
Si se sostiene ligeramente el volante,
o dependiendo de las condiciones
del camino, el sistema podría
detectar que ha liberado el volante
(no sostiene el volante) incluso si
está sosteniéndolo, y exhibirá una
exhibición multinformación o la
exhibición de conducción activa.
El tiempo en que se activa la
advertencia de abandono de carril y
la asistencia de funcionamiento de
volante funciona varía.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 355 of 816

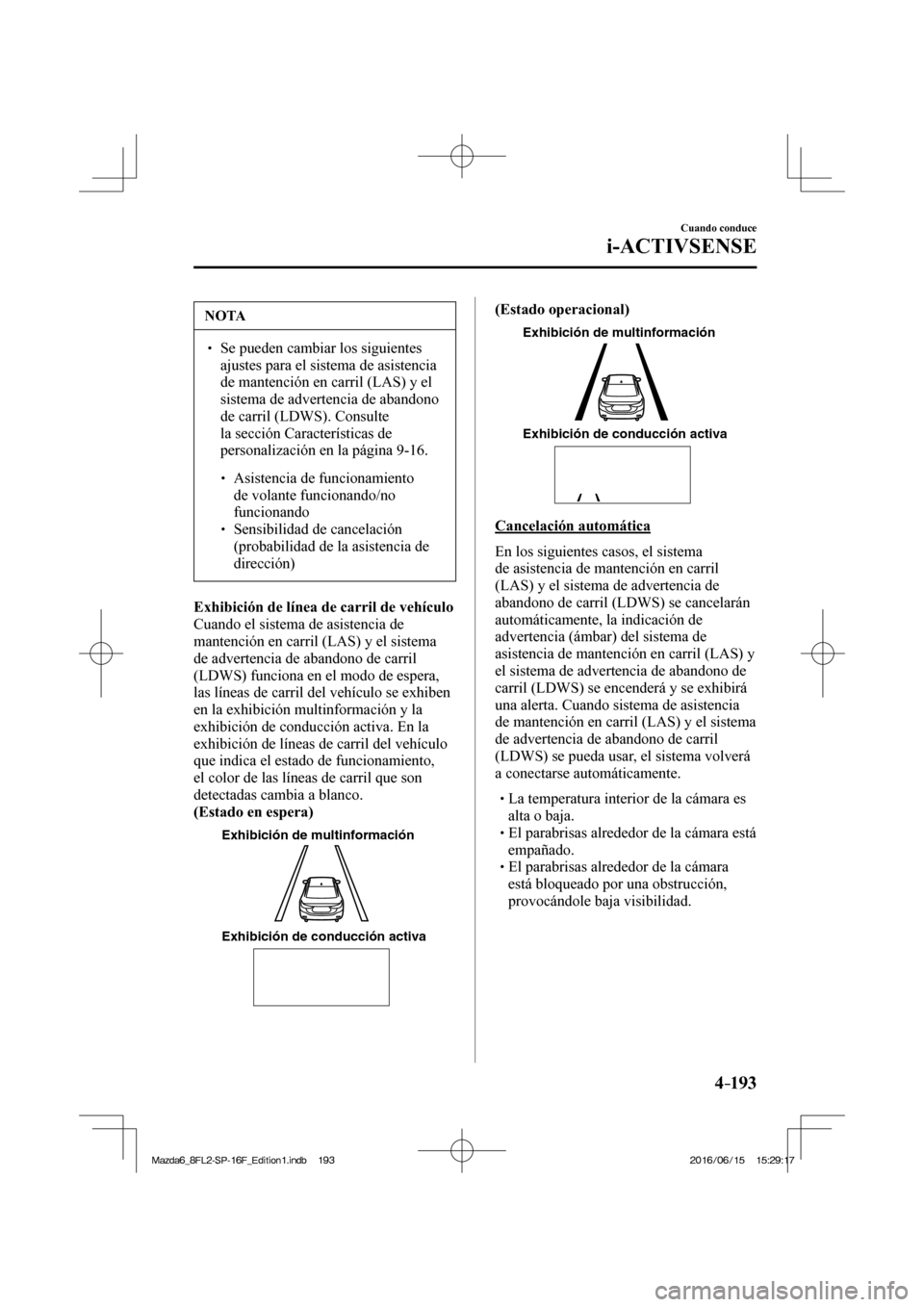

4–193
Cuando conduce
i-ACTIVSENSE
NOTA
Se pueden cambiar los siguientes
ajustes para el sistema de asistencia
de mantención en carril (LAS) y el
sistema de advertencia de abandono
de carril (LDWS). Consulte
la sección Características de
personalización en la página 9-16 .
Asistencia de funcionamiento
de volante funcionando/no
funcionando
Sensibilidad de cancelación
(probabilidad de la asistencia de
dirección)
Exhibición de línea de carril de vehículo
Cuando el sistema de asistencia de
mantención en carril (LAS) y el sistema
de advertencia de abandono de carril
(LDWS) funciona en el modo de espera,
las líneas de carril del vehículo se exhiben
en la exhibición multinformación y la
exhibición de conducción activa. En la
exhibición de líneas de carril del vehículo
que indica el estado de funcionamiento,
el color de las líneas de carril que son
detectadas cambia a blanco.
(Estado en espera)
Exhibición de multinformación
Exhibición de conducción activa
(Estado operacional)
Exhibición de multinformación
Exhibición de conducción activa
Cancelación automática
En los siguientes casos, el sistema
de asistencia de mantención en carril
(LAS) y el sistema de advertencia de
abandono de carril (LDWS) se cancelarán
automáticamente, la indicación de
advertencia (ámbar) del sistema de
asistencia de mantención en carril (LAS) y
el sistema de advertencia de abandono de
carril (LDWS) se encenderá y se exhibirá
una alerta. Cuando sistema de asistencia
de mantención en carril (LAS) y el sistema
de advertencia de abandono de carril
(LDWS) se pueda usar, el sistema volverá
a conectarse automáticamente.
La temperatura interior de la cámara es
alta o baja.
El parabrisas alrededor de la cámara está
empañado.
El parabrisas alrededor de la cámara
está bloqueado por una obstrucción,
provocándole baja visibilidad.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 356 of 816

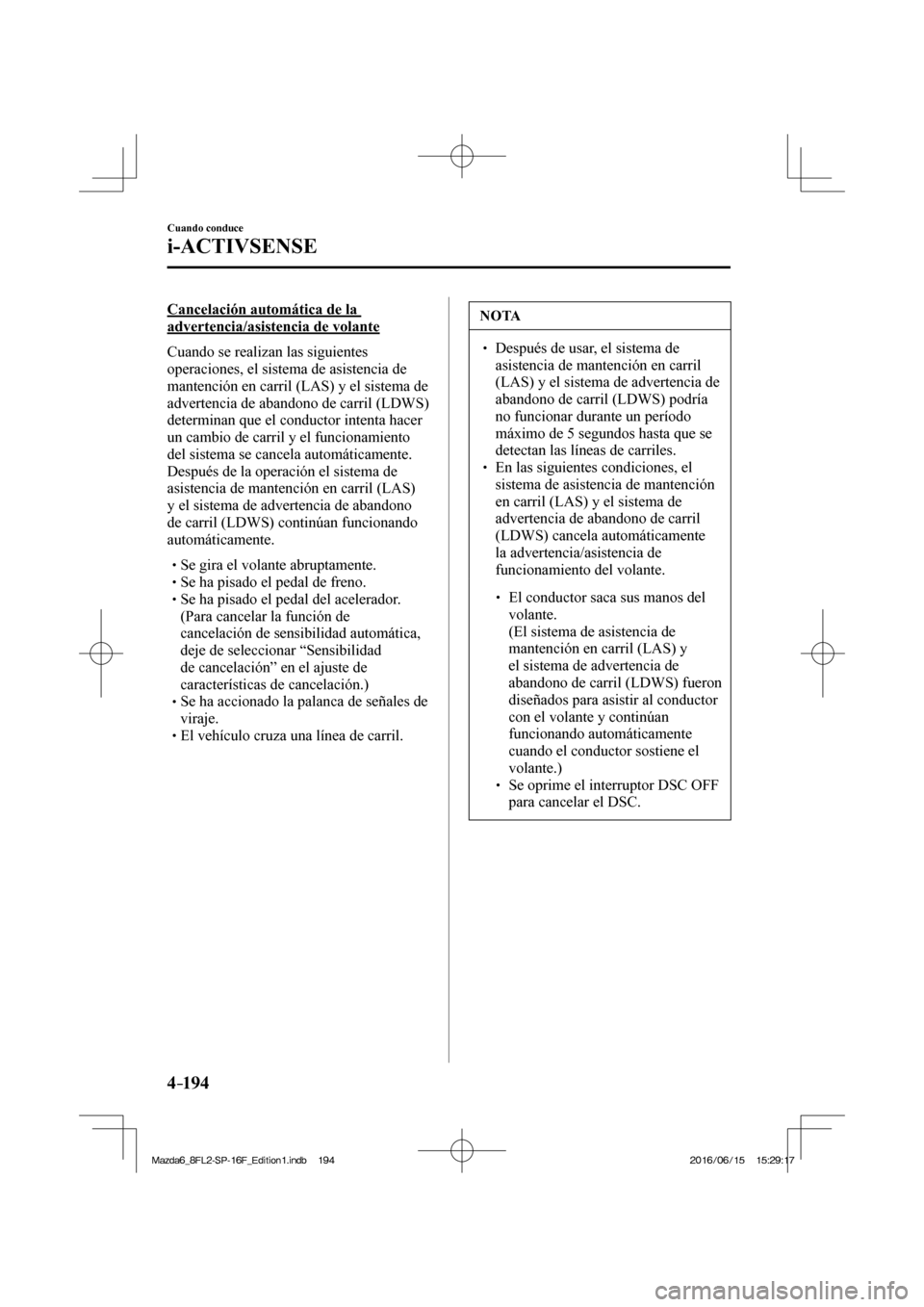

4–194
Cuando conduce
i-ACTIVSENSE
Cancelación automática de la
advertencia/asistencia de volante
Cuando se realizan las siguientes
operaciones, el sistema de asistencia de
mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS)
determinan que el conductor intenta hacer
un cambio de carril y el funcionamiento
del sistema se cancela automáticamente.
Después de la operación el sistema de
asistencia de mantención en carril (LAS)
y el sistema de advertencia de abandono
de carril (LDWS) continúan funcionando
automáticamente.
Se gira el volante abruptamente.
Se ha pisado el pedal de freno.
Se ha pisado el pedal del acelerador.
(Para cancelar la función de
cancelación de sensibilidad automática,
deje de seleccionar “Sensibilidad
de cancelación” en el ajuste de
características de cancelación.)
Se ha accionado la palanca de señales de
viraje.
El vehículo cruza una línea de carril.
NOTA
Después de usar, el sistema de
asistencia de mantención en carril
(LAS) y el sistema de advertencia de
abandono de carril (LDWS) podría
no funcionar durante un período
máximo de 5 segundos hasta que se
detectan las líneas de carriles.
En las siguientes condiciones, el
sistema de asistencia de mantención
en carril (LAS) y el sistema de
advertencia de abandono de carril
(LDWS) cancela automáticamente
la advertencia/asistencia de
funcionamiento del volante.
El conductor saca sus manos del
volante.
(El sistema de asistencia de
mantención en carril (LAS) y
el sistema de advertencia de
abandono de carril (LDWS) fueron
diseñados para asistir al conductor
con el volante y continúan
funcionando automáticamente
cuando el conductor sostiene el
volante.)
Se oprime el interruptor DSC OFF
para cancelar el DSC.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 357 of 816
4–195
Cuando conduce
i-ACTIVSENSE

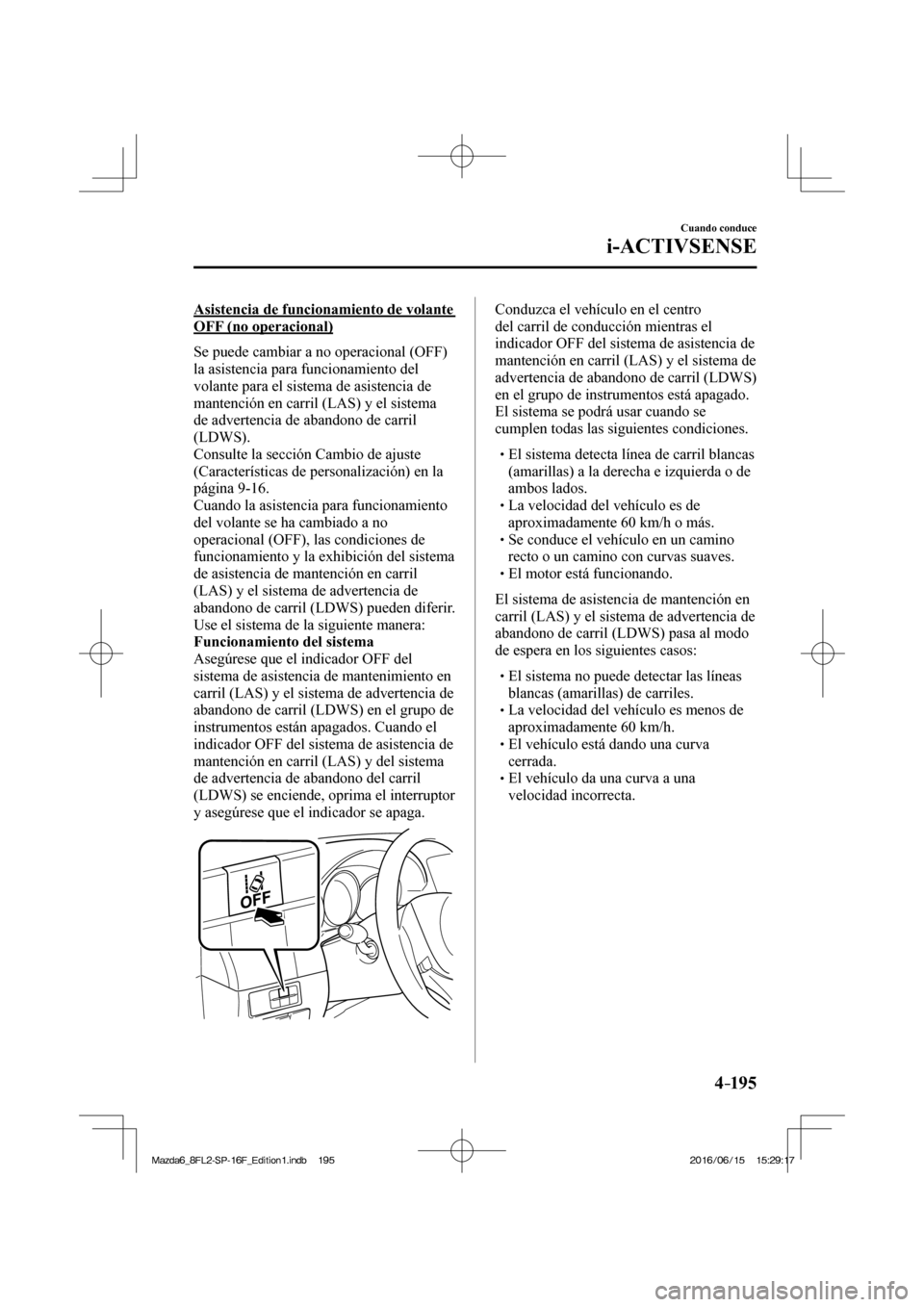

Asistencia de funcionamiento de volante
OFF (no operacional)
Se puede cambiar a no operacional (OFF)
la asistencia para funcionamiento del
volante para el sistema de asistencia de
mantención en carril (LAS) y el sistema
de advertencia de abandono de carril
(LDWS).
Consulte la sección Cambio de ajuste
(Características de personalización) en la
página 9-16 .
Cuando la asistencia para funcionamiento
del volante se ha cambiado a no
operacional (OFF), las condiciones de
funcionamiento y la exhibición del sistema
de asistencia de mantención en carril
(LAS) y el sistema de advertencia de
abandono de carril (LDWS) pueden diferir.
Use el sistema de la siguiente manera:
Funcionamiento del sistema
Asegúrese que el indicador OFF del
sistema de asistencia de mantenimiento en
carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS) en el grupo de
instrumentos están apagados. Cuando el
indicador OFF del sistema de asistencia de
mantención en carril (LAS) y del sistema
de advertencia de abandono del carril
(LDWS) se enciende, oprima el interruptor
y asegúrese que el indicador se apaga.
Conduzca el vehículo en el centro
del carril de conducción mientras el
indicador OFF del sistema de asistencia de
mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS)
en el grupo de instrumentos está apagado.
El sistema se podrá usar cuando se
cumplen todas las siguientes condiciones.
El sistema detecta línea de carril blancas
(amarillas) a la derecha e izquierda o de
ambos lados.
La velocidad del vehículo es de
aproximadamente 60 km/h o más.
Se conduce el vehículo en un camino
recto o un camino con curvas suaves.
El motor está funcionando.
El sistema de asistencia de mantención en
carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS) pasa al modo
de espera en los siguientes casos:
El sistema no puede detectar las líneas
blancas (amarillas) de carriles.
La velocidad del vehículo es menos de
aproximadamente 60 km/h.
El vehículo está dando una curva
cerrada.
El vehículo da una curva a una
velocidad incorrecta.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 358 of 816
4–196
Cuando conduce
i-ACTIVSENSE

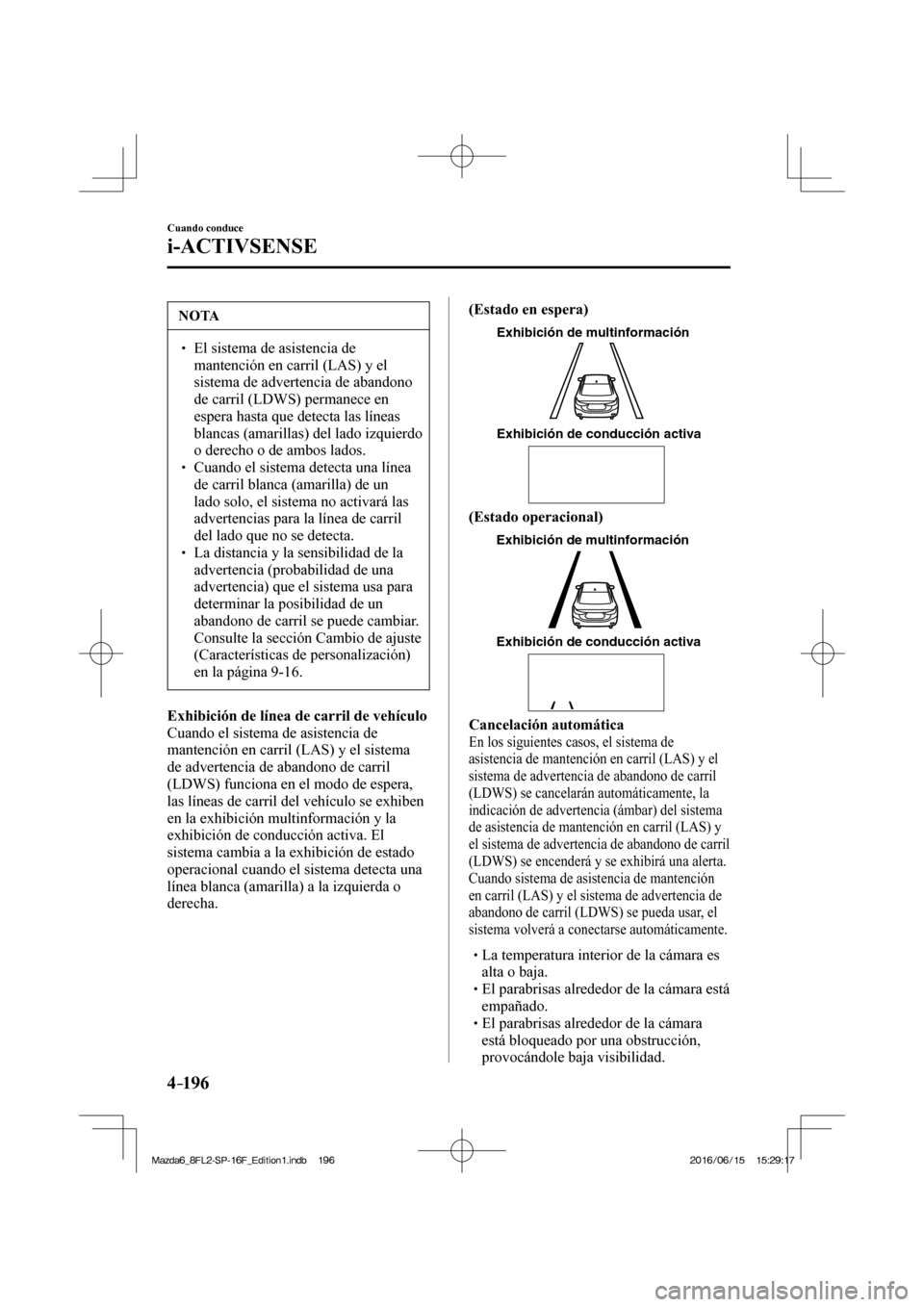

NOTA
El sistema de asistencia de
mantención en carril (LAS) y el
sistema de advertencia de abandono
de carril (LDWS) permanece en
espera hasta que detecta las líneas
blancas (amarillas) del lado izquierdo
o derecho o de ambos lados.
Cuando el sistema detecta una línea
de carril blanca (amarilla) de un
lado solo, el sistema no activará las
advertencias para la línea de carril
del lado que no se detecta.
La distancia y la sensibilidad de la
advertencia (probabilidad de una
advertencia) que el sistema usa para
determinar la posibilidad de un
abandono de carril se puede cambiar.
Consulte la sección Cambio de ajuste
(Características de personalización)
en la página 9-16 .
Exhibición de línea de carril de vehículo
Cuando el sistema de asistencia de
mantención en carril (LAS) y el sistema
de advertencia de abandono de carril
(LDWS) funciona en el modo de espera,
las líneas de carril del vehículo se exhiben
en la exhibición multinformación y la
exhibición de conducción activa. El
sistema cambia a la exhibición de estado
operacional cuando el sistema detecta una
línea blanca (amarilla) a la izquierda o
derecha. (Estado en espera)
Exhibición de multinformación
Exhibición de conducción activa
(Estado operacional)
Exhibición de multinformación
Exhibición de conducción activa
Cancelación automática
En los siguientes casos, el sistema de
asistencia de mantención en carril (LAS) y el
sistema de advertencia de abandono de carril
(LDWS) se cancelarán automáticamente, la
indicación de advertencia (ámbar) del sistema
de asistencia de mantención en carril (LAS) y
el sistema de advertencia de abandono de carril
(LDWS) se encenderá y se exhibirá una alerta.
Cuando sistema de asistencia de mantención
en carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS) se pueda usar, el
sistema volverá a conectarse automáticamente.
La temperatura interior de la cámara es
alta o baja.
El parabrisas alrededor de la cámara está
empañado.
El parabrisas alrededor de la cámara
está bloqueado por una obstrucción,
provocándole baja visibilidad.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 359 of 816
4–197
Cuando conduce
i-ACTIVSENSE

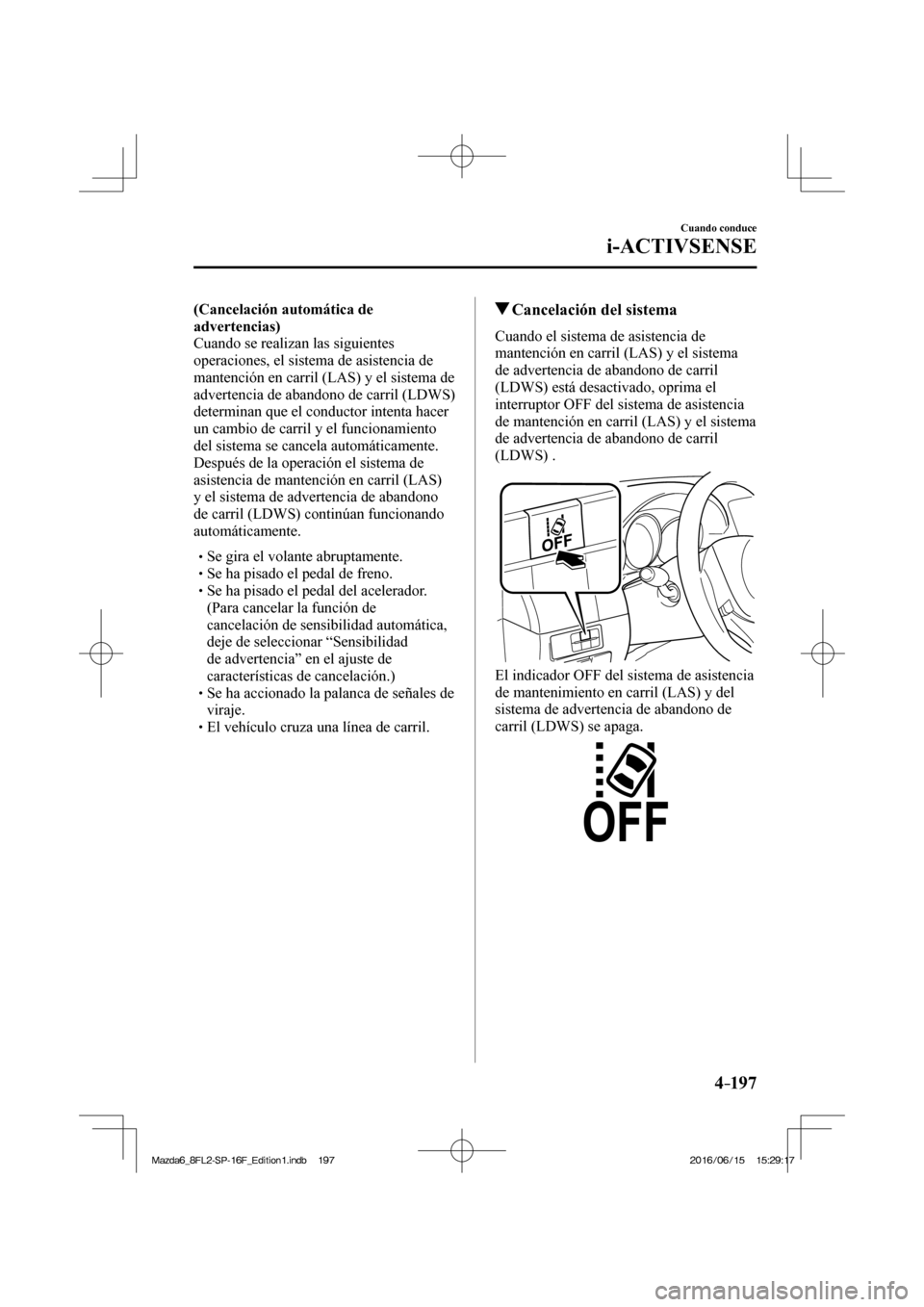

(Cancelación automática de
advertencias)
Cuando se realizan las siguientes
operaciones, el sistema de asistencia de
mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS)
determinan que el conductor intenta hacer
un cambio de carril y el funcionamiento
del sistema se cancela automáticamente.
Después de la operación el sistema de
asistencia de mantención en carril (LAS)
y el sistema de advertencia de abandono
de carril (LDWS) continúan funcionando
automáticamente.
Se gira el volante abruptamente.
Se ha pisado el pedal de freno.
Se ha pisado el pedal del acelerador.
(Para cancelar la función de
cancelación de sensibilidad automática,
deje de seleccionar “Sensibilidad
de advertencia” en el ajuste de
características de cancelación.)
Se ha accionado la palanca de señales de
viraje.
El vehículo cruza una línea de carril.
Cancelación del sistema
Cuando el sistema de asistencia de
mantención en carril (LAS) y el sistema
de advertencia de abandono de carril
(LDWS) está desactivado, oprima el
interruptor OFF del sistema de asistencia
de mantención en carril (LAS) y el sistema
de advertencia de abandono de carril
(LDWS) .
El indicador OFF del sistema de asistencia
de mantenimiento en carril (LAS) y del
sistema de advertencia de abandono de
carril (LDWS) se apaga.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 360 of 816
4–198
Cuando conduce
i-ACTIVSENSE

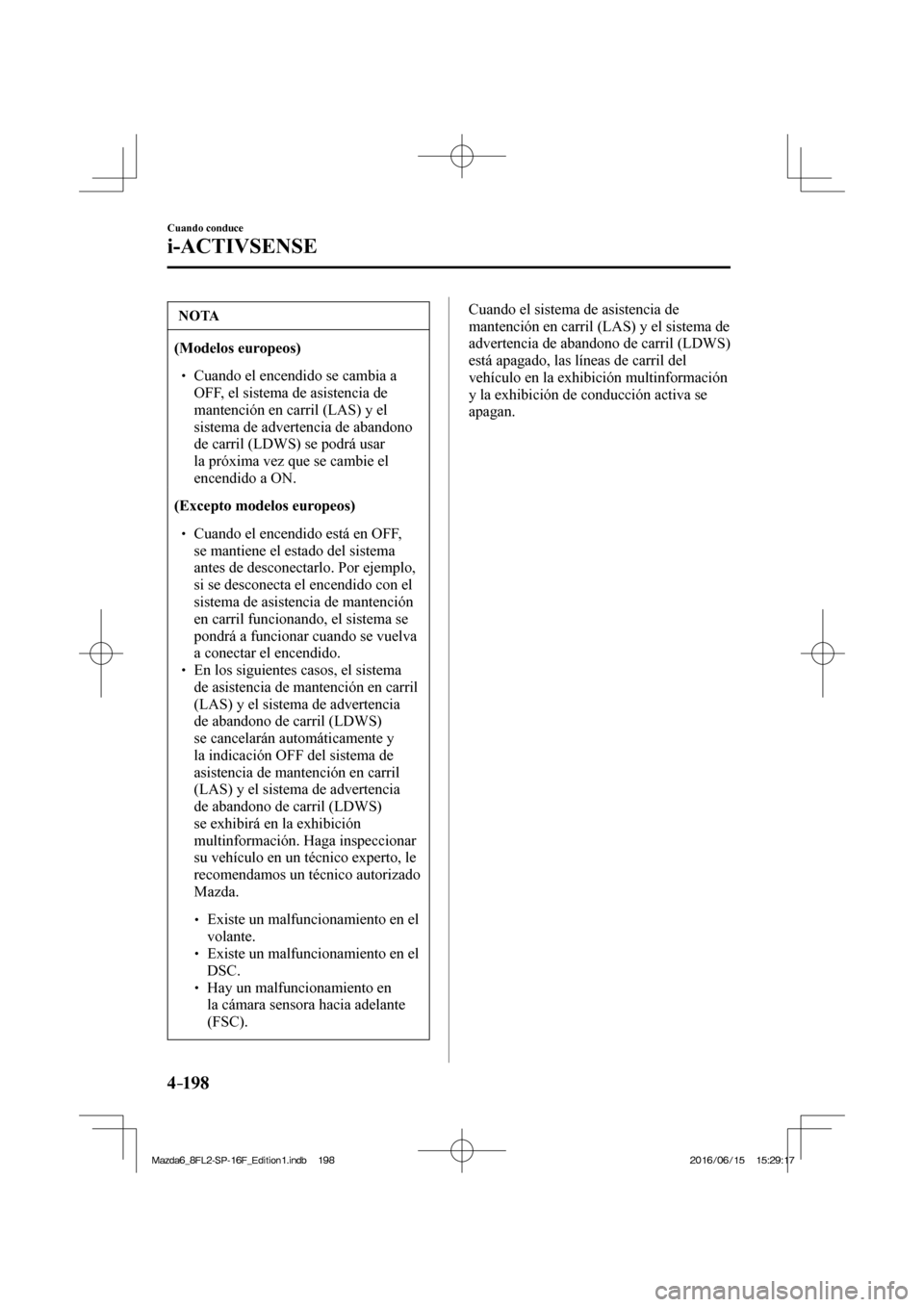

NOTA
(Modelos europeos)
Cuando el encendido se cambia a
OFF, el sistema de asistencia de
mantención en carril (LAS) y el
sistema de advertencia de abandono
de carril (LDWS) se podrá usar
la próxima vez que se cambie el
encendido a ON.
(Excepto modelos europeos)
Cuando el encendido está en OFF,
se mantiene el estado del sistema
antes de desconectarlo. Por ejemplo,
si se desconecta el encendido con el
sistema de asistencia de mantención
en carril funcionando, el sistema se
pondrá a funcionar cuando se vuelva
a conectar el encendido.
En los siguientes casos, el sistema
de asistencia de mantención en carril
(LAS) y el sistema de advertencia
de abandono de carril (LDWS)
se cancelarán automáticamente y
la indicación OFF del sistema de
asistencia de mantención en carril
(LAS) y el sistema de advertencia
de abandono de carril (LDWS)
se exhibirá en la exhibición
multinformación. Haga inspeccionar
su vehículo en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Existe un malfuncionamiento en el
volante.
Existe un malfuncionamiento en el
DSC.
Hay un malfuncionamiento en
la cámara sensora hacia adelante
(FSC). Cuando el sistema de asistencia de
mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS)
está apagado, las líneas de carril del
vehículo en la exhibición multinformación
y la exhibición de conducción activa se
apagan.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
