MAZDA MODEL 6 2018 Manuale del proprietario (in Italian)

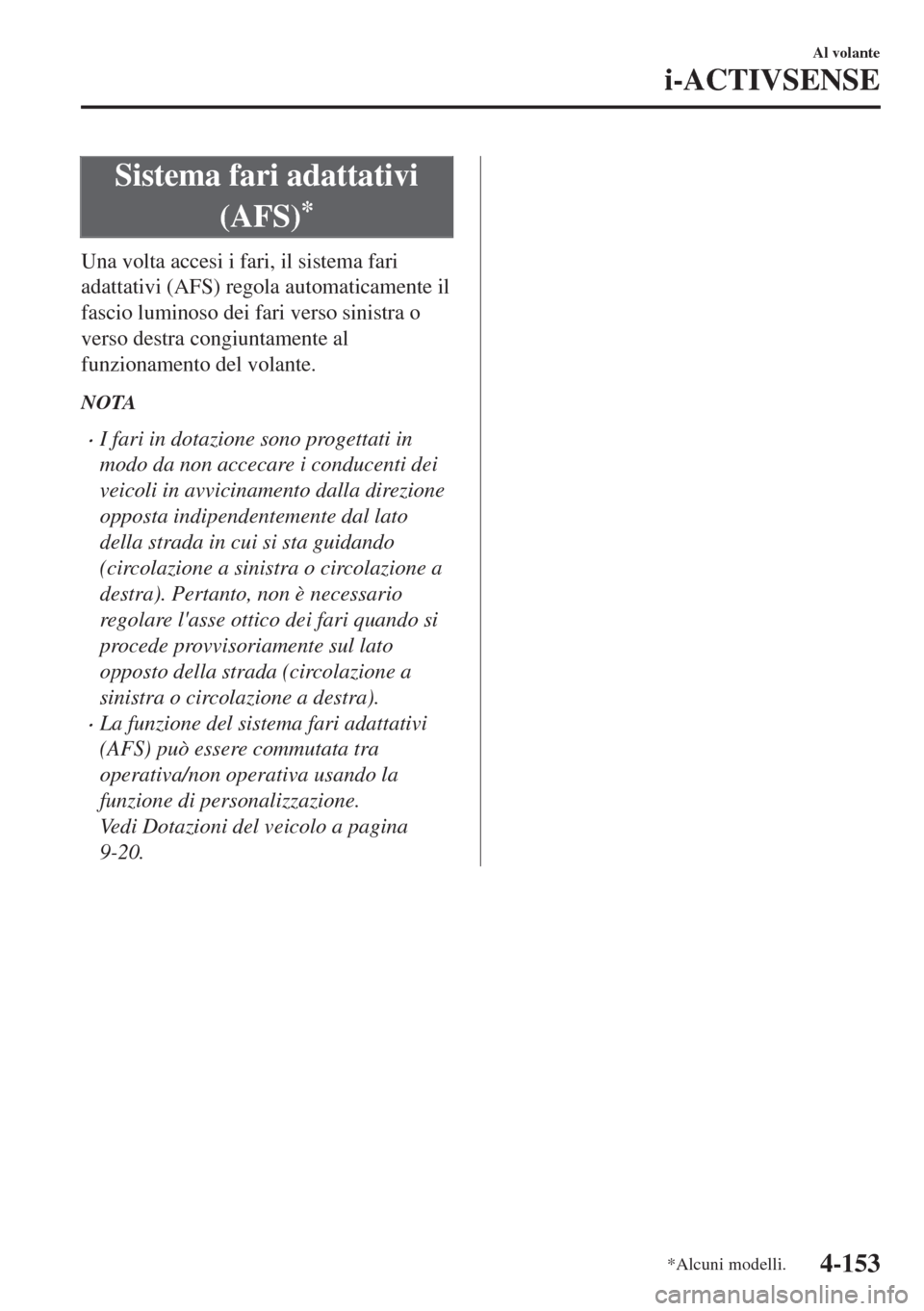

Sistema fari adattativi
(AFS)
*
Una volta accesi i fari, il sistema fari
adattativi (AFS) regola automaticamente il
fascio luminoso dei fari verso sinistra o
verso destra congiuntamente al
funzionamento del volante.
NOTA
•I fari in dotazione sono progettati in
modo da non accecare i conducenti dei
veicoli in avvicinamento dalla direzione
opposta indipendentemente dal lato
della strada in cui si sta guidando
(circolazione a sinistra o circolazione a
destra). Pertanto, non è necessario
regolare l'asse ottico dei fari quando si
procede provvisoriamente sul lato
opposto della strada (circolazione a
sinistra o circolazione a destra).
•La funzione del sistema fari adattativi
(AFS) può essere commutata tra
operativa/non operativa usando la
funzione di personalizzazione.
Vedi Dotazioni del veicolo a pagina
9-20.
Al volante
i-ACTIVSENSE
*Alcuni modelli.4-153

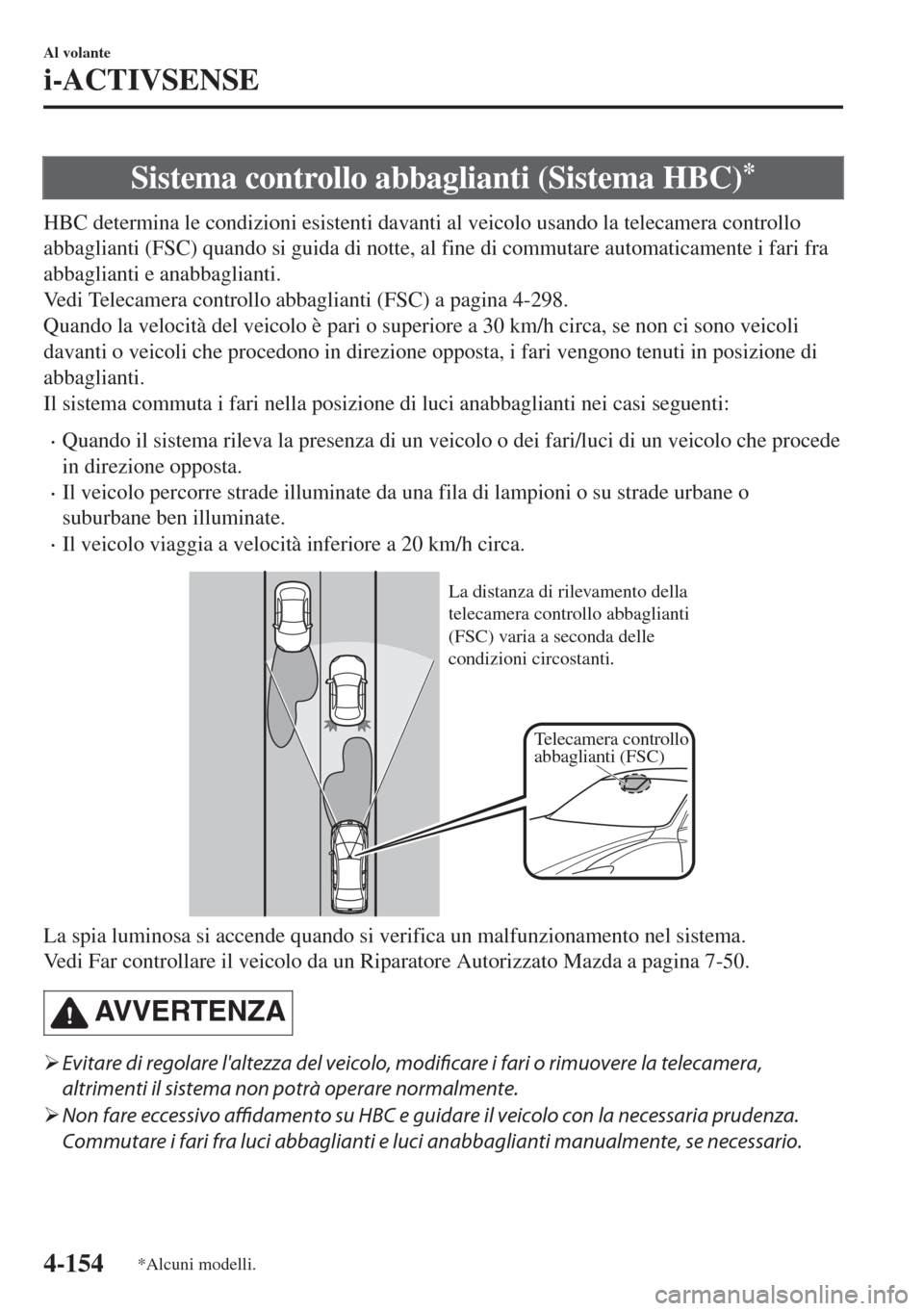

Sistema controllo abbaglianti (Sistema HBC)*
HBC determina le condizioni esistenti davanti al veicolo usando la telecamera controllo
abbaglianti (FSC) quando si guida di notte, al fine di commutare automaticamente i fari fra
abbaglianti e anabbaglianti.
Vedi Telecamera controllo abbaglianti (FSC) a pagina 4-298.
Quando la velocità del veicolo è pari o superiore a 30 km/h circa, se non ci sono veicoli
davanti o veicoli che procedono in direzione opposta, i fari vengono tenuti in posizione di
abbaglianti.
Il sistema commuta i fari nella posizione di luci anabbaglianti nei casi seguenti:
•Quando il sistema rileva la presenza di un veicolo o dei fari/luci di un veicolo che procede
in direzione opposta.
•Il veicolo percorre strade illuminate da una fila di lampioni o su strade urbane o
suburbane ben illuminate.
•Il veicolo viaggia a velocità inferiore a 20 km/h circa.
Telecamera controllo
abbaglianti (FSC) La distanza di rilevamento della
telecamera controllo abbaglianti
(FSC) varia a seconda delle
condizioni circostanti.
La spia luminosa si accende quando si verifica un malfunzionamento nel sistema.
Vedi Far controllare il veicolo da un Riparatore Autorizzato Mazda a pagina 7-50.
AVVERTENZA
¾Evitare di regolare l'altezza del veicolo, modificare i fari o rimuovere la telecamera,
altrimenti il sistema non potrà operare normalmente.
¾Non fare eccessivo affidamento su HBC e guidare il veicolo con la necessaria prudenza.
Commutare i fari fra luci abbaglianti e luci anabbaglianti manualmente, se necessario.
Al volante
i-ACTIVSENSE
4-154*Alcuni modelli.

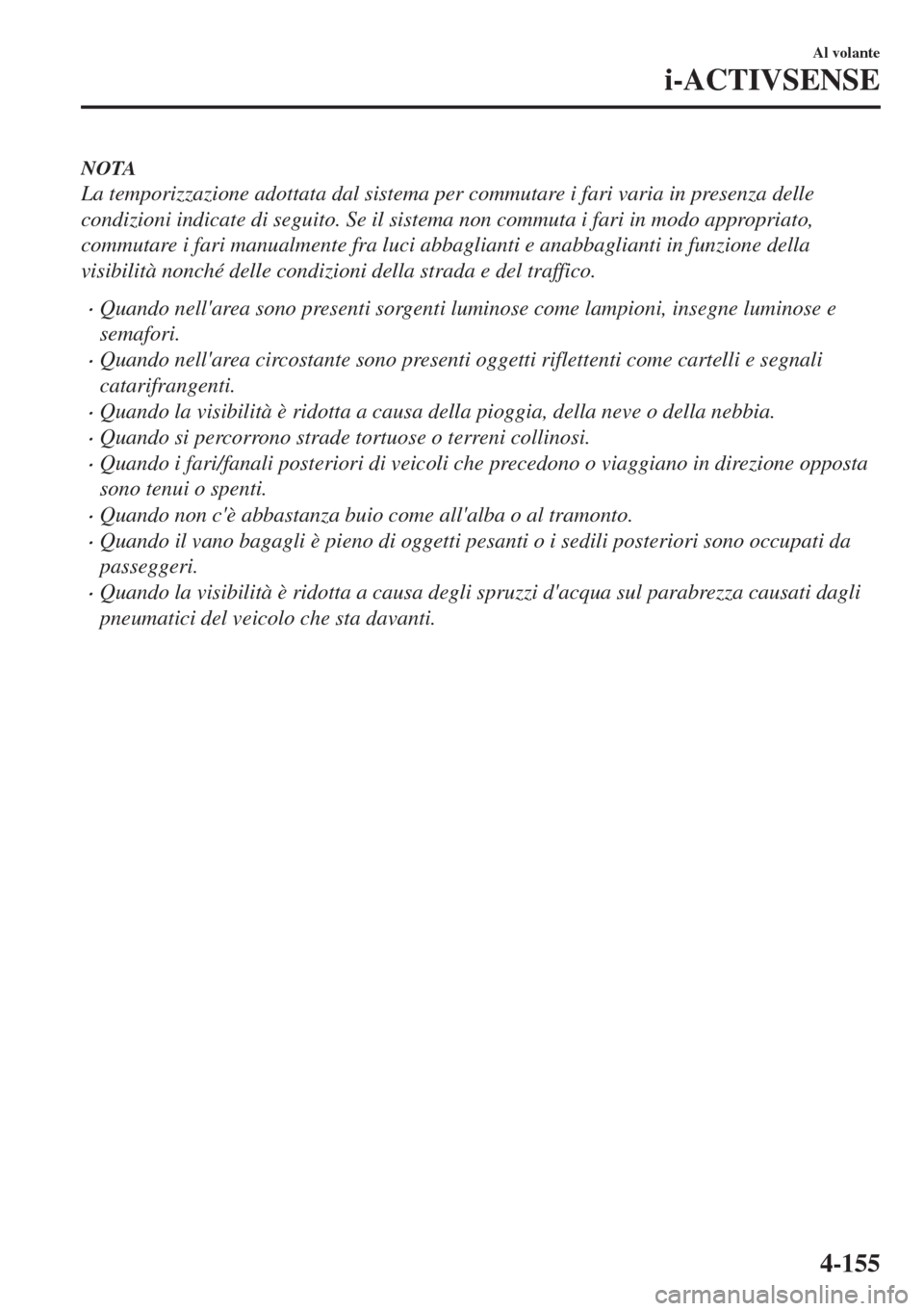

NOTA
La temporizzazione adottata dal sistema per commutare i fari varia in presenza delle
condizioni indicate di seguito. Se il sistema non commuta i fari in modo appropriato,
commutare i fari manualmente fra luci abbaglianti e anabbaglianti in funzione della
visibilità nonché delle condizioni della strada e del traffico.
•Quando nell'area sono presenti sorgenti luminose come lampioni, insegne luminose e
semafori.
•Quando nell'area circostante sono presenti oggetti riflettenti come cartelli e segnali
catarifrangenti.
•Quando la visibilità è ridotta a causa della pioggia, della neve o della nebbia.
•Quando si percorrono strade tortuose o terreni collinosi.
•Quando i fari/fanali posteriori di veicoli che precedono o viaggiano in direzione opposta
sono tenui o spenti.
•Quando non c'è abbastanza buio come all'alba o al tramonto.
•Quando il vano bagagli è pieno di oggetti pesanti o i sedili posteriori sono occupati da
passeggeri.
•Quando la visibilità è ridotta a causa degli spruzzi d'acqua sul parabrezza causati dagli
pneumatici del veicolo che sta davanti.
Al volante
i-ACTIVSENSE
4-155

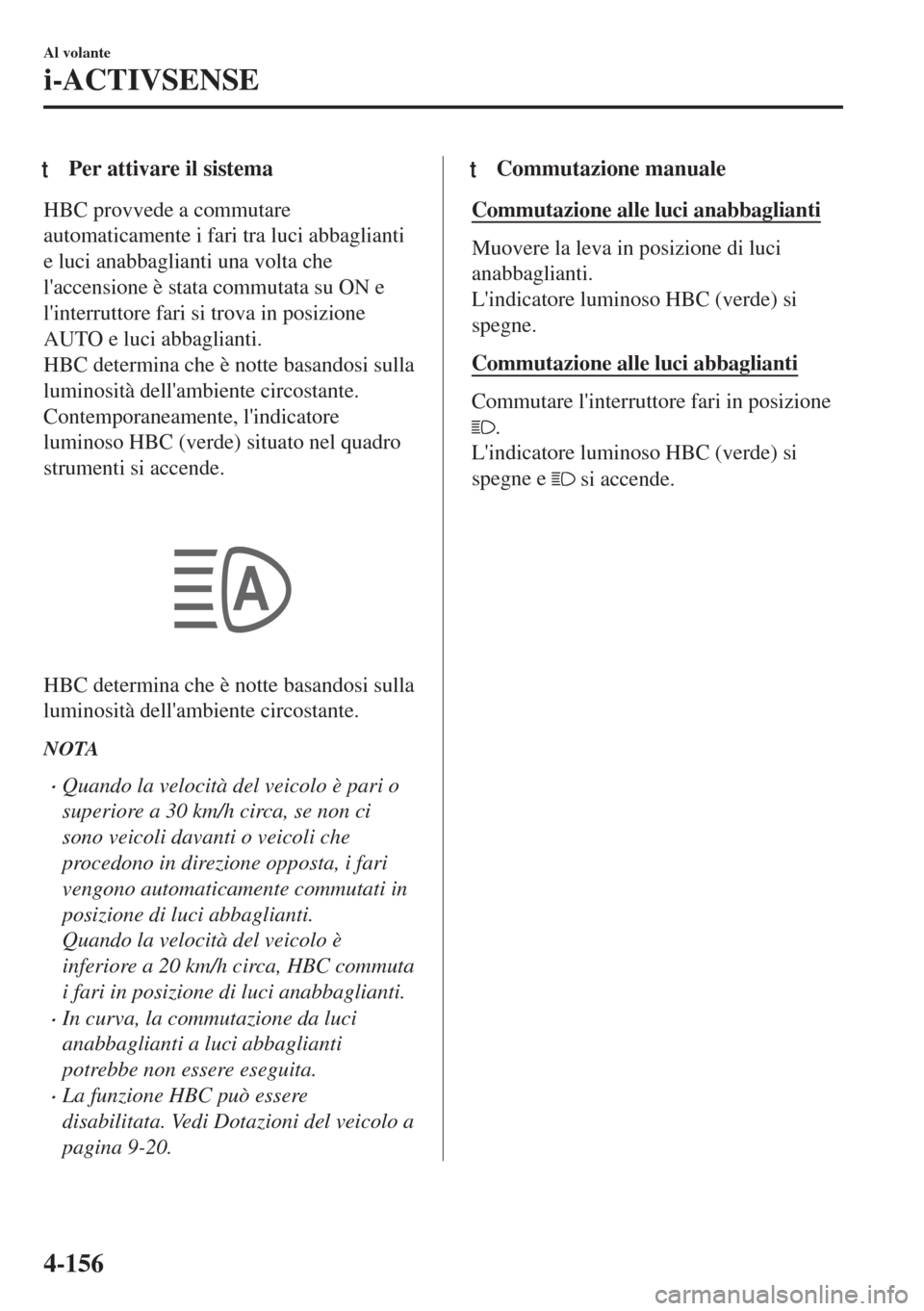

tPer attivare il sistema
HBC provvede a commutare
automaticamente i fari tra luci abbaglianti
e luci anabbaglianti una volta che
l'accensione è stata commutata su ON e
l'interruttore fari si trova in posizione
AUTO e luci abbaglianti.
HBC determina che è notte basandosi sulla
luminosità dell'ambiente circostante.
Contemporaneamente, l'indicatore
luminoso HBC (verde) situato nel quadro
strumenti si accende.

HBC determina che è notte basandosi sulla
luminosità dell'ambiente circostante.
NOTA
•Quando la velocità del veicolo è pari o
superiore a 30 km/h circa, se non ci
sono veicoli davanti o veicoli che
procedono in direzione opposta, i fari
vengono automaticamente commutati in
posizione di luci abbaglianti.
Quando la velocità del veicolo è
inferiore a 20 km/h circa, HBC commuta
i fari in posizione di luci anabbaglianti.
•In curva, la commutazione da luci
anabbaglianti a luci abbaglianti
potrebbe non essere eseguita.
•La funzione HBC può essere
disabilitata. Vedi Dotazioni del veicolo a
pagina 9-20.
tCommutazione manuale
Commutazione alle luci anabbaglianti
Muovere la leva in posizione di luci
anabbaglianti.
L'indicatore luminoso HBC (verde) si
spegne.
Commutazione alle luci abbaglianti
Commutare l'interruttore fari in posizione
.
L'indicatore luminoso HBC (verde) si
spegne e
si accende.
Al volante
i-ACTIVSENSE
4-156

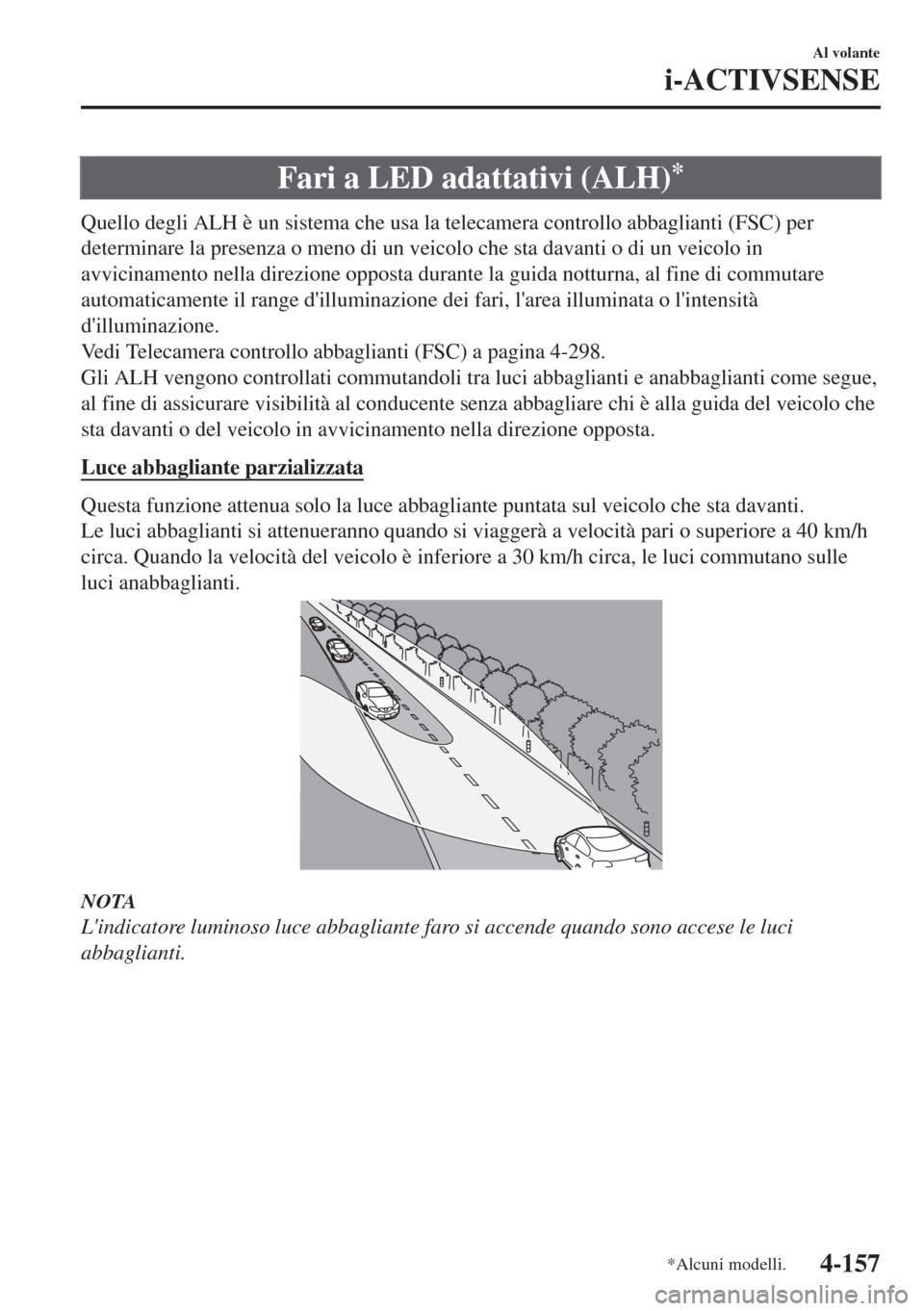

Fari a LED adattativi (ALH)*
Quello degli ALH è un sistema che usa la telecamera controllo abbaglianti (FSC) per
determinare la presenza o meno di un veicolo che sta davanti o di un veicolo in
avvicinamento nella direzione opposta durante la guida notturna, al fine di commutare
automaticamente il range d'illuminazione dei fari, l'area illuminata o l'intensità
d'illuminazione.
Vedi Telecamera controllo abbaglianti (FSC) a pagina 4-298.
Gli ALH vengono controllati commutandoli tra luci abbaglianti e anabbaglianti come segue,
al fine di assicurare visibilità al conducente senza abbagliare chi è alla guida del veicolo che
sta davanti o del veicolo in avvicinamento nella direzione opposta.
Luce abbagliante parzializzata
Questa funzione attenua solo la luce abbagliante puntata sul veicolo che sta davanti.
Le luci abbaglianti si attenueranno quando si viaggerà a velocità pari o superiore a 40 km/h
circa. Quando la velocità del veicolo è inferiore a 30 km/h circa, le luci commutano sulle
luci anabbaglianti.
NOTA
L'indicatore luminoso luce abbagliante faro si accende quando sono accese le luci
abbaglianti.
Al volante
i-ACTIVSENSE
*Alcuni modelli.4-157

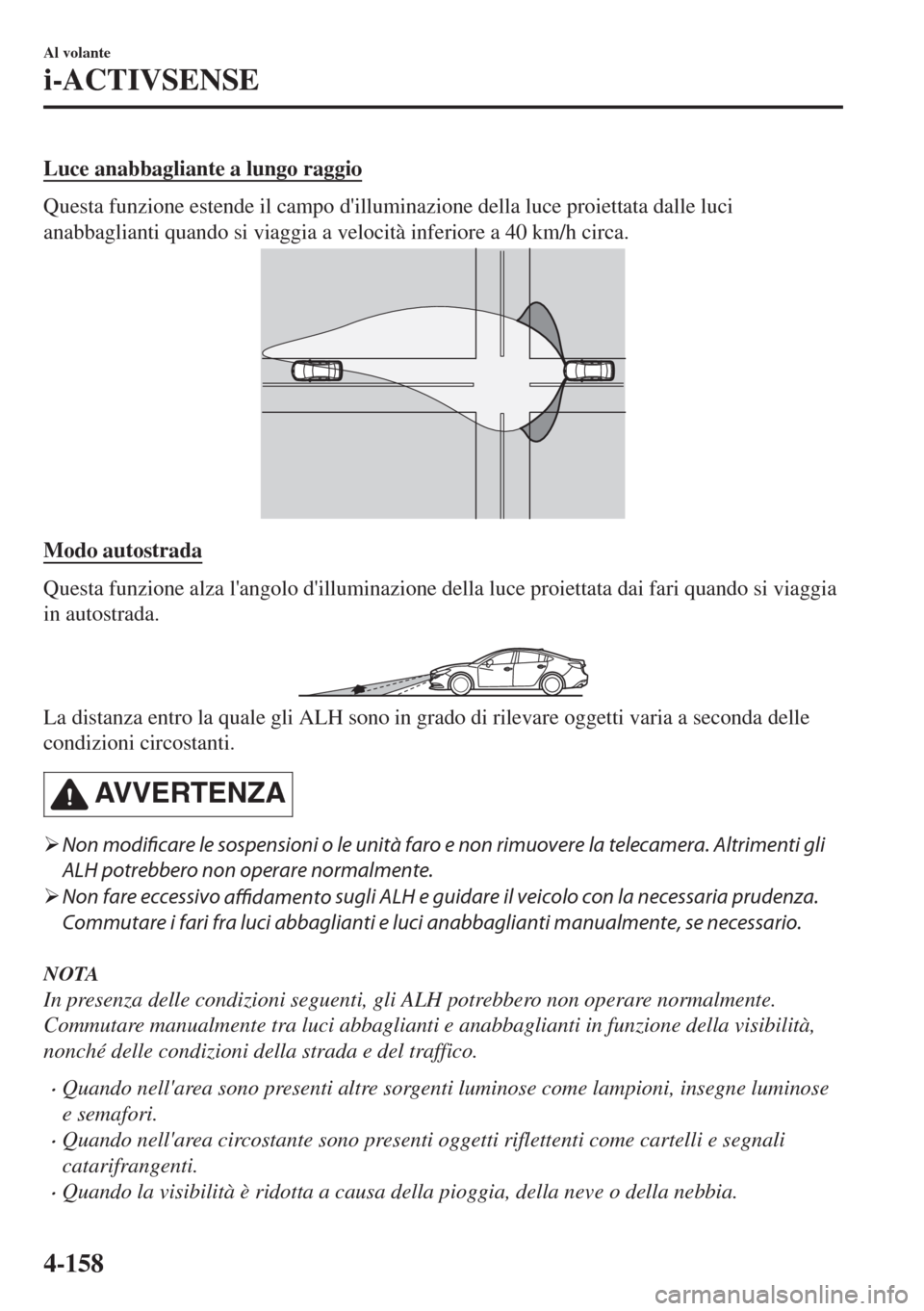

Luce anabbagliante a lungo raggio
Questa funzione estende il campo d'illuminazione della luce proiettata dalle luci
anabbaglianti quando si viaggia a velocità inferiore a 40 km/h circa.
Modo autostrada
Questa funzione alza l'angolo d'illuminazione della luce proiettata dai fari quando si viaggia
in autostrada.
La distanza entro la quale gli ALH sono in grado di rilevare oggetti varia a seconda delle
condizioni circostanti.
AVVERTENZA
¾Non modificare le sospensioni o le unità faro e non rimuovere la telecamera. Altrimenti gli
ALH potrebbero non operare normalmente.
¾Non fare eccessivo
affidamento sugli ALH e guidare il veicolo con la necessaria prudenza.
Commutare i fari fra luci abbaglianti e luci anabbaglianti manualmente, se necessario.
NOTA
In presenza delle condizioni seguenti, gli ALH potrebbero non operare normalmente.
Commutare manualmente tra luci abbaglianti e anabbaglianti in funzione della visibilità,
nonché delle condizioni della strada e del traffico.
•Quando nell'area sono presenti altre sorgenti luminose come lampioni, insegne luminose
e semafori.
•Quando nell'area circostante sono presenti oggetti riflettenti come cartelli e segnali
catarifrangenti.
•Quando la visibilità è ridotta a causa della pioggia, della neve o della nebbia.
Al volante
i-ACTIVSENSE
4-158

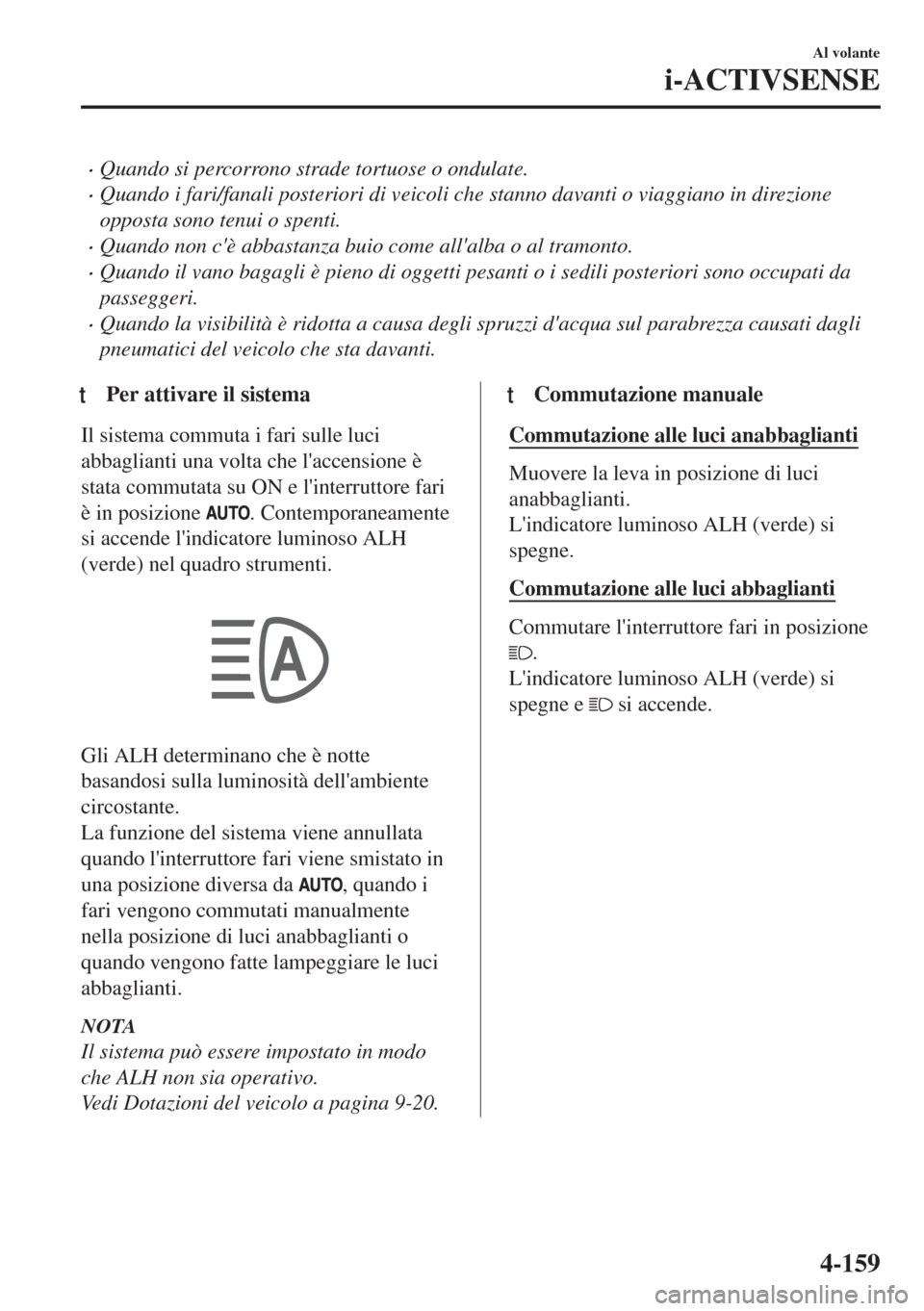

•Quando si percorrono strade tortuose o ondulate.
•Quando i fari/fanali posteriori di veicoli che stanno davanti o viaggiano in direzione
opposta sono tenui o spenti.
•Quando non c'è abbastanza buio come all'alba o al tramonto.
•Quando il vano bagagli è pieno di oggetti pesanti o i sedili posteriori sono occupati da
passeggeri.
•Quando la visibilità è ridotta a causa degli spruzzi d'acqua sul parabrezza causati dagli
pneumatici del veicolo che sta davanti.
tPer attivare il sistema
Il sistema commuta i fari sulle luci
abbaglianti una volta che l'accensione è
stata commutata su ON e l'interruttore fari
è in posizione
. Contemporaneamente
si accende l'indicatore luminoso ALH
(verde) nel quadro strumenti.
Gli ALH determinano che è notte
basandosi sulla luminosità dell'ambiente
circostante.
La funzione del sistema viene annullata
quando l'interruttore fari viene smistato in
una posizione diversa da
, quando i
fari vengono commutati manualmente
nella posizione di luci anabbaglianti o
quando vengono fatte lampeggiare le luci
abbaglianti.
NOTA
Il sistema può essere impostato in modo
che ALH non sia operativo.
Vedi Dotazioni del veicolo a pagina 9-20.
tCommutazione manuale
Commutazione alle luci anabbaglianti
Muovere la leva in posizione di luci
anabbaglianti.
L'indicatore luminoso ALH (verde) si
spegne.
Commutazione alle luci abbaglianti
Commutare l'interruttore fari in posizione
.
L'indicatore luminoso ALH (verde) si
spegne e
si accende.
Al volante
i-ACTIVSENSE
4-159

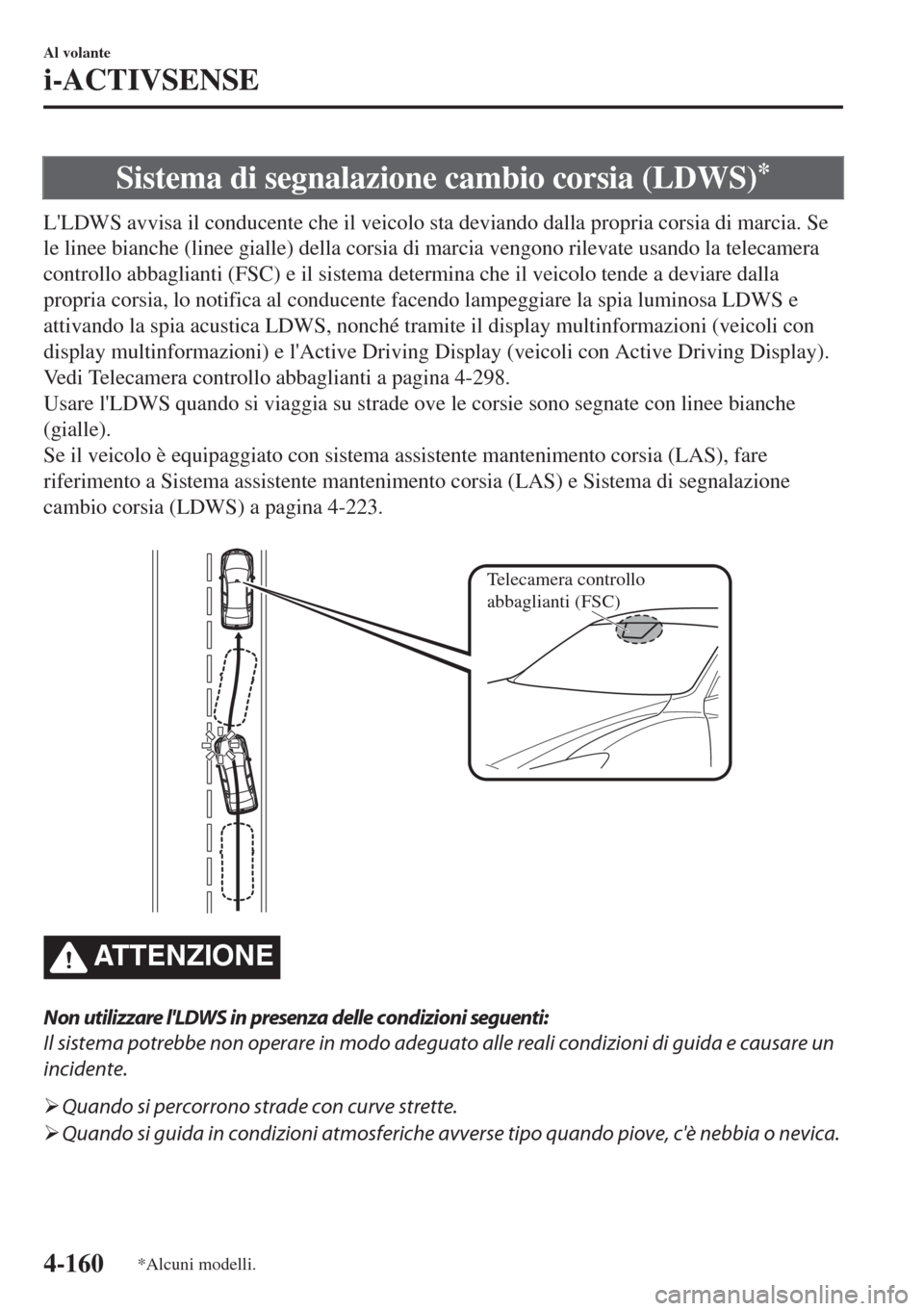

Sistema di segnalazione cambio corsia (LDWS)*
L'LDWS avvisa il conducente che il veicolo sta deviando dalla propria corsia di marcia. Se
le linee bianche (linee gialle) della corsia di marcia vengono rilevate usando la telecamera
controllo abbaglianti (FSC) e il sistema determina che il veicolo tende a deviare dalla
propria corsia, lo notifica al conducente facendo lampeggiare la spia luminosa LDWS e
attivando la spia acustica LDWS, nonché tramite il display multinformazioni (veicoli con
display multinformazioni) e l'Active Driving Display (veicoli con Active Driving Display).
Vedi Telecamera controllo abbaglianti a pagina 4-298.
Usare l'LDWS quando si viaggia su strade ove le corsie sono segnate con linee bianche
(gialle).
Se il veicolo è equipaggiato con sistema assistente mantenimento corsia (LAS), fare
riferimento a Sistema assistente mantenimento corsia (LAS) e Sistema di segnalazione
cambio corsia (LDWS) a pagina 4-223.

Telecamera controllo
abbaglianti (FSC)
ATTENZIONE
Non utilizzare l'LDWS in presenza delle condizioni seguenti:
Il sistema potrebbe non operare in modo adeguato alle reali condizioni di guida e causare un
incidente.
¾Quando si percorrono strade con curve strette.
¾Quando si guida in condizioni atmosferiche avverse tipo quando piove, c'è nebbia o nevica.
Al volante
i-ACTIVSENSE
4-160*Alcuni modelli.

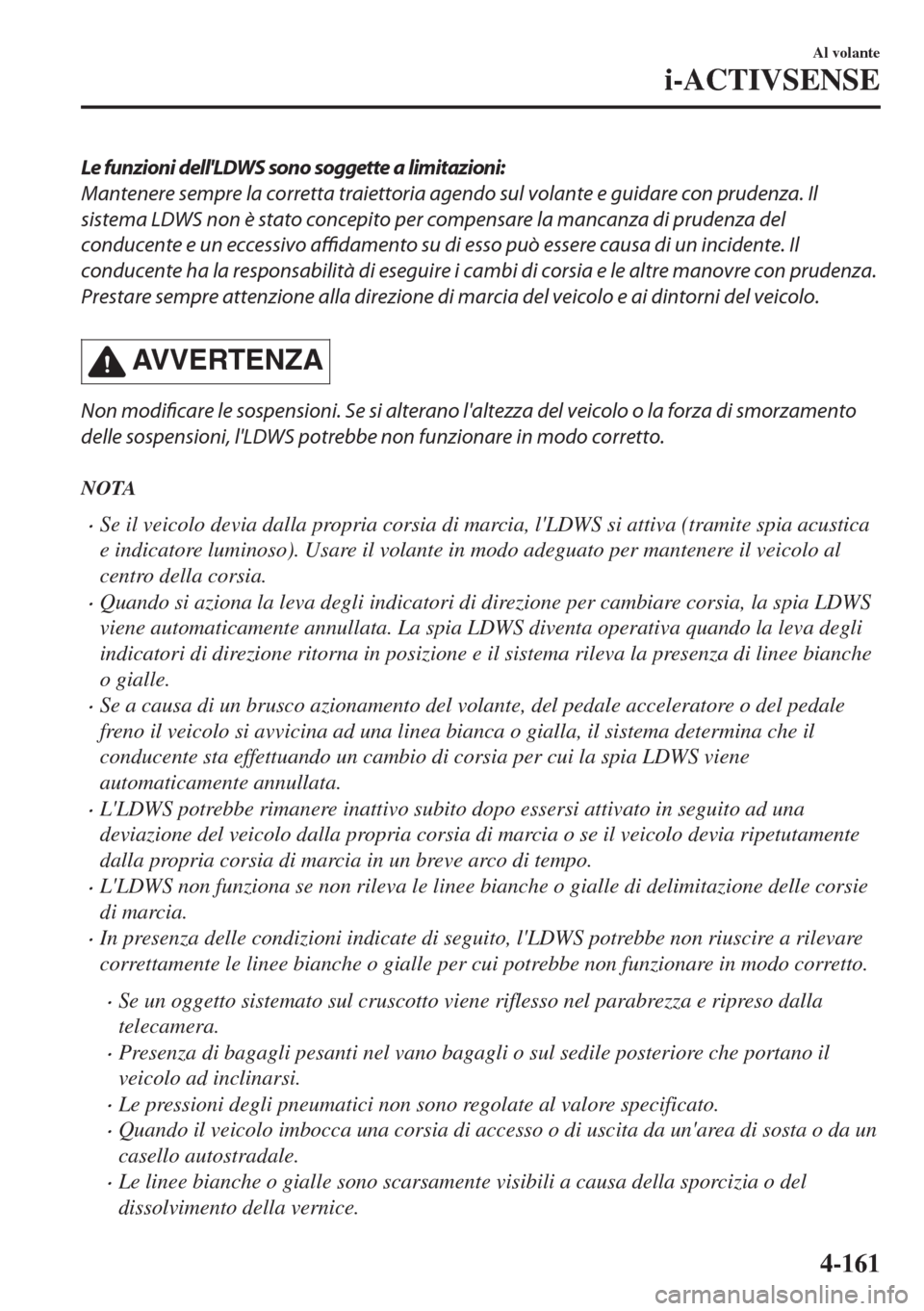

Le funzioni dell'LDWS sono soggette a limitazioni:
Mantenere sempre la corretta traiettoria agendo sul volante e guidare con prudenza. Il
sistema LDWS non è stato concepito per compensare la mancanza di prudenza del
conducente e un eccessivo affidamento su di esso può essere causa di un incidente. Il
conducente ha la responsabilità di eseguire i cambi di corsia e le altre manovre con prudenza.
Prestare sempre attenzione alla direzione di marcia del veicolo e ai dintorni del veicolo.
AVVERTENZA
Non modificare le sospensioni. Se si alterano l'altezza del veicolo o la forza di smorzamento
delle sospensioni, l'LDWS potrebbe non funzionare in modo corretto.
NOTA
•Se il veicolo devia dalla propria corsia di marcia, l'LDWS si attiva (tramite spia acustica
e indicatore luminoso). Usare il volante in modo adeguato per mantenere il veicolo al
centro della corsia.
•Quando si aziona la leva degli indicatori di direzione per cambiare corsia, la spia LDWS
viene automaticamente annullata. La spia LDWS diventa operativa quando la leva degli
indicatori di direzione ritorna in posizione e il sistema rileva la presenza di linee bianche
o gialle.
•Se a causa di un brusco azionamento del volante, del pedale acceleratore o del pedale
freno il veicolo si avvicina ad una linea bianca o gialla, il sistema determina che il
conducente sta effettuando un cambio di corsia per cui la spia LDWS viene
automaticamente annullata.
•L'LDWS potrebbe rimanere inattivo subito dopo essersi attivato in seguito ad una
deviazione del veicolo dalla propria corsia di marcia o se il veicolo devia ripetutamente
dalla propria corsia di marcia in un breve arco di tempo.
•L'LDWS non funziona se non rileva le linee bianche o gialle di delimitazione delle corsie
di marcia.
•In presenza delle condizioni indicate di seguito, l'LDWS potrebbe non riuscire a rilevare
correttamente le linee bianche o gialle per cui potrebbe non funzionare in modo corretto.
•Se un oggetto sistemato sul cruscotto viene riflesso nel parabrezza e ripreso dalla
telecamera.
•Presenza di bagagli pesanti nel vano bagagli o sul sedile posteriore che portano il
veicolo ad inclinarsi.
•Le pressioni degli pneumatici non sono regolate al valore specificato.
•Quando il veicolo imbocca una corsia di accesso o di uscita da un'area di sosta o da un
casello autostradale.
•Le linee bianche o gialle sono scarsamente visibili a causa della sporcizia o del
dissolvimento della vernice.
Al volante
i-ACTIVSENSE
4-161

•Il veicolo che sta davanti viaggia vicino ad una linea bianca o gialla rendendola meno
visibile.
•Una linea bianca o gialla risulta meno visibile a causa di condizioni atmosferiche
avverse (pioggia, nebbia o neve).
•Il veicolo sta percorrendo una corsia provvisoria o un tratto di strada con una corsia
chiusa per lavori in corso.
•La telecamera riprende una falsa linea tracciata sulla strada come una linea che
delimita un cantiere o prodotta dall'effetto ottico causato dall'oscurità, da residui di
neve o da rivoli d'acqua.
•La luminosità dell'ambiente cambia repentinamente come quando si entra o si esce da
una galleria.
•L'illuminazione prodotta dai fari risulta attenuata a causa di sporcizia o della
deviazione dell'asse ottico.
•Il parabrezza è sporco o appannato.
•La superficie della strada riflette luce.
•La superficie della strada è bagnata e lucida o cosparsa di pozzanghere.
•Sulla strada è proiettata l'ombra di un guardrail parallelo alla linea bianca o gialla.
•Una corsia è eccessivamente stretta o larga.
•La strada è estremamente irregolare.
•Il veicolo ha subito una scossa per aver urtato un dosso rallentatore.
•Sono presenti 2 o più linee bianche o gialle adiacenti.
•In prossimità di un incrocio sono presenti strade o corsie di differente linea.
Al volante
i-ACTIVSENSE
4-162
