MAZDA MODEL 6 2020 Manual del propietario (in Spanish)

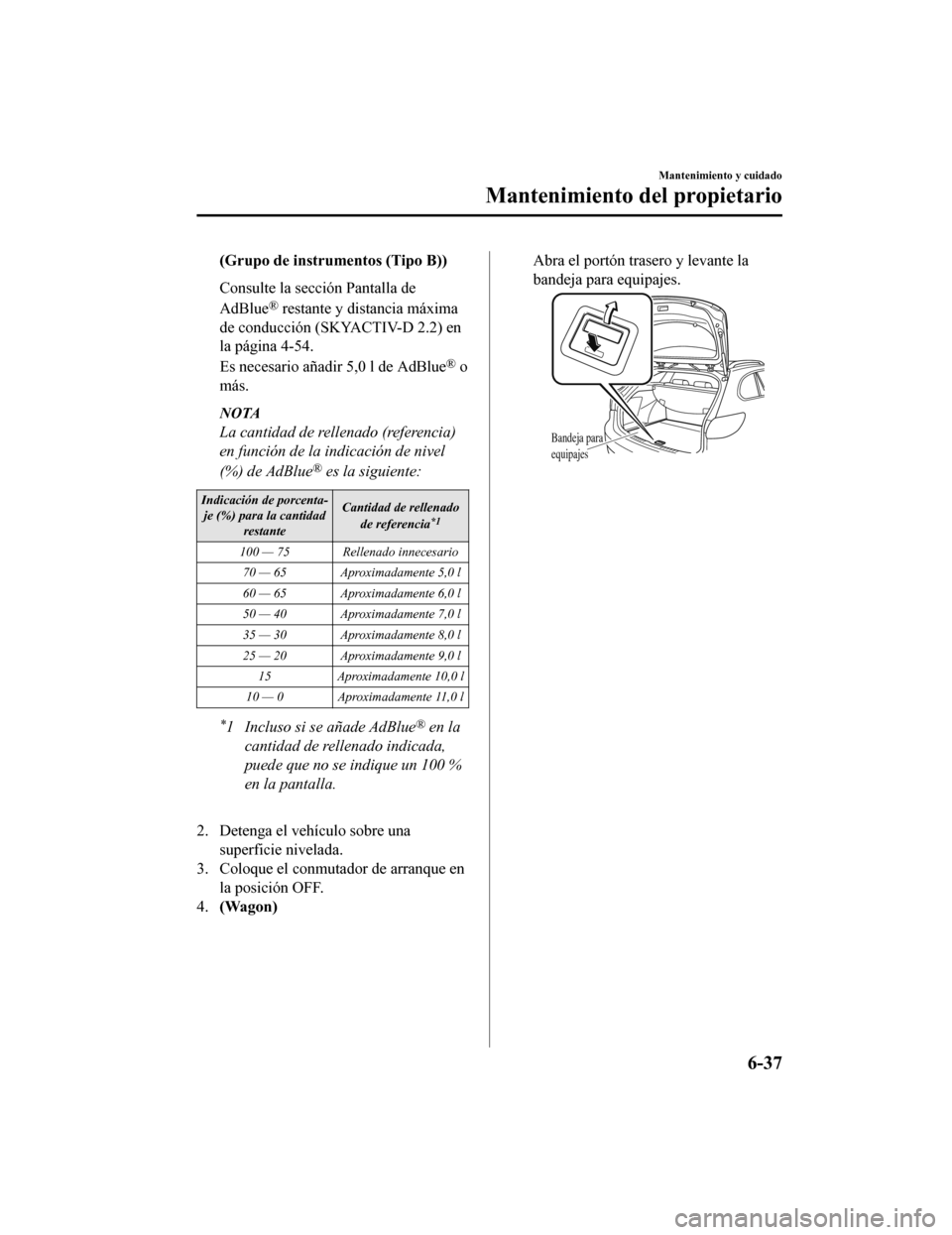

(Grupo de instrumentos (Tipo B))
Consulte la sección Pantalla de
AdBlue
® restante y distancia máxima
de conducción (SKYACTIV-D 2.2) en
la página 4-54.
Es necesario añad ir 5,0 l de AdBlue
® o
más.
NOTA
La cantidad de rellenado (referencia)
en función de la indicación de nivel
(%) de AdBlue
® es la siguiente:
Indicación de porcenta- je (%) para la cantidad restante Cantidad de rellenado
de referencia
*1
100 — 75 Rellenado innecesario
70 — 65 Aproximadamente 5,0 l
60 — 65 Aproximadamente 6,0 l
50 — 40 Aproximadamente 7,0 l
35 — 30 Aproximadamente 8,0 l
25 — 20 Aproximadamente 9,0 l 15 Aproximadamente 10,0 l
10 — 0 Aproximadamente 11,0 l
*1 Incluso si se añade AdBlue® en la
cantidad de rellenado indicada,
puede que no se indique un 100 %
en la pantalla.

2. Detenga el vehículo sobre una
superficie nivelada.
3. Coloque el conmutador de arranque en la posición OFF.
4. (Wagon)
Abra el portón trasero y levante la
bandeja para equipajes.
Bandeja para
equipajes
Mantenimiento y cuidado
Mantenimiento del propietario
6-37
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

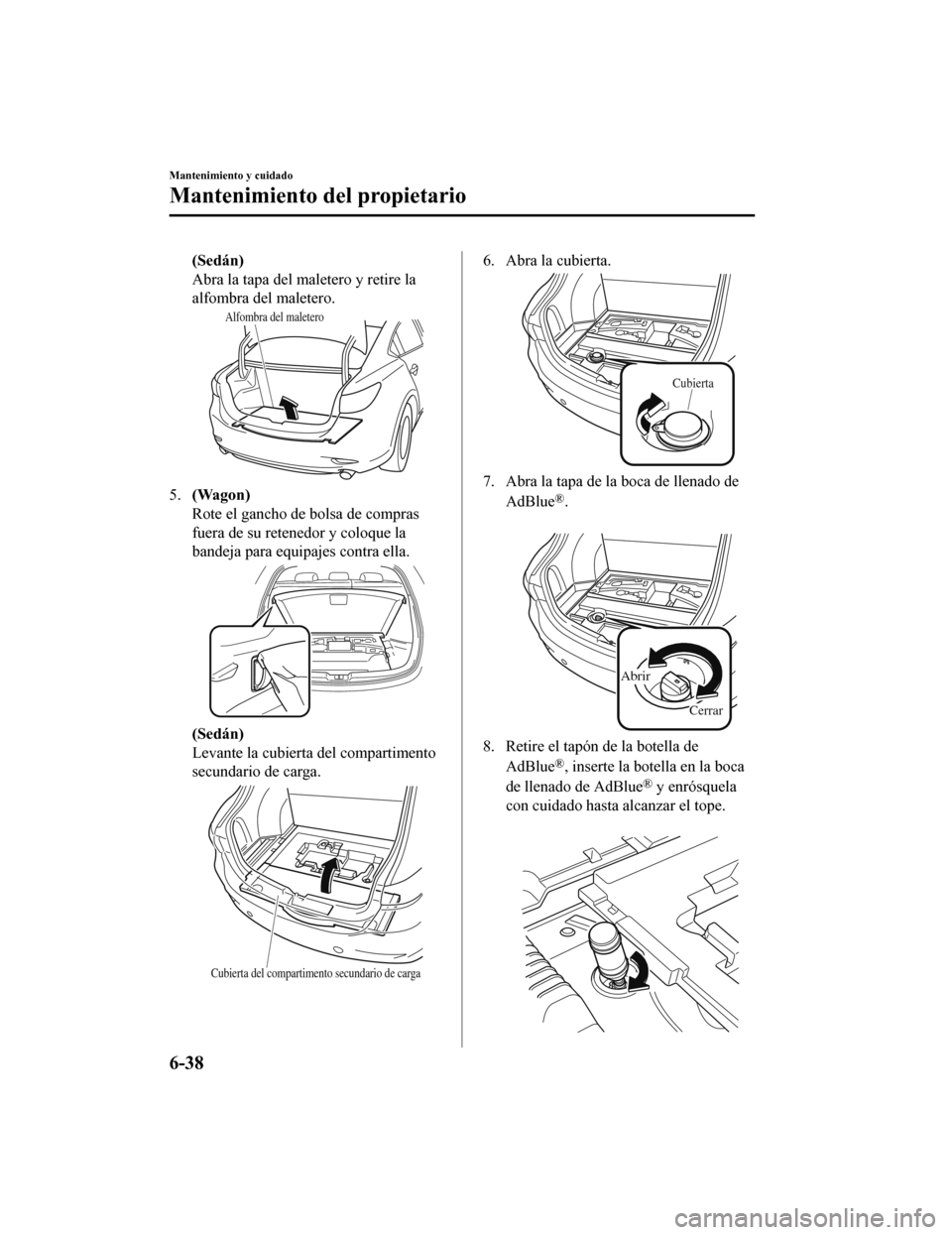

(Sedán)
Abra la tapa del maletero y retire la
alfombra del maletero.
Alfombra del maletero
5.(Wagon)
Rote el gancho de bolsa de compras
fuera de su retenedor y coloque la
bandeja para equipajes contra ella.
(Sedán)
Levante la cubierta del compartimento
secundario de carga.
Cubierta del compartiment o secundario de carga
6. Abra la cubierta.
Cubierta
7. Abra la tapa de la boca de llenado de
AdBlue
®.

Abrir
Cerrar
8. Retire el tapón de la botella de
AdBlue
®, inserte la botella en la boca
de llenado de AdBlue
® y enrósquela
con cuidado hasta alcanzar el tope.

Mantenimiento y cuidado
Mantenimiento del propietario
6-38
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

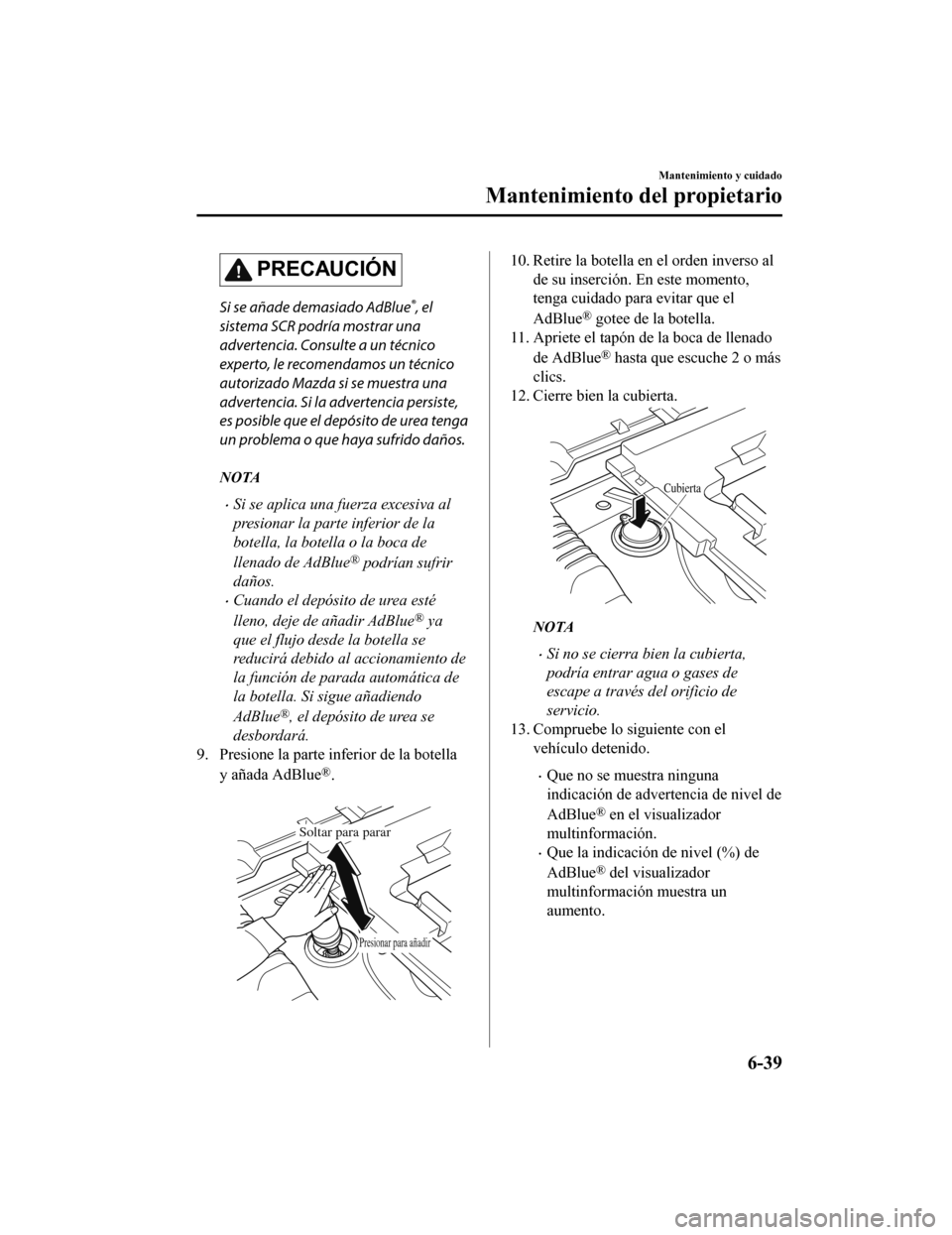

PRECAUCIÓN
Si se añade demasiado AdBlue®, el
sistema SCR podría mostrar una
advertencia. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda si se muestra una
advertencia. Si la advertencia persiste,
es posible que el depósito de urea tenga
un problema o que haya sufrido daños.
NOTA
•Si se aplica una fuerza excesiva al
presionar la parte inferior de la
botella, la botella o la boca de
llenado de AdBlue
® podrían sufrir
daños.
•Cuando el depósito de urea esté
lleno, deje de añadir AdBlue
® ya
que el flujo desde la botella se
reducirá debido al accionamiento de
la función de parada automática de
la botella. Si sigue añadiendo
AdBlue
®, el depósito de urea se
desbordará.
9. Presione la parte inferior de la botella
y añada AdBlue
®.

Presionar para añadir
Soltar para parar
10. Retire la botella en el orden inverso al
de su inserción. En este momento,
tenga cuidado para evitar que el
AdBlue
® gotee de la botella.
11. Apriete el tapón de la boca de llenado
de AdBlue
® hasta que escuche 2 o más
clics.
12. Cierre bien la cubierta.
Cubierta
NOTA
•Si no se cierra bien la cubierta,
podría entrar agua o gases de
escape a través del orificio de
servicio.
13. Compruebe lo siguiente con el vehículo detenido.
•Que no se muestra ninguna
indicación de advertencia de nivel de
AdBlue
® en el visualizador
multinformación.
•Que la indicación de nivel (%) de
AdBlue
® del visualizador
multinformación muestra un
aumento.
Mantenimiento y cuidado
Mantenimiento del propietario
6-39
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

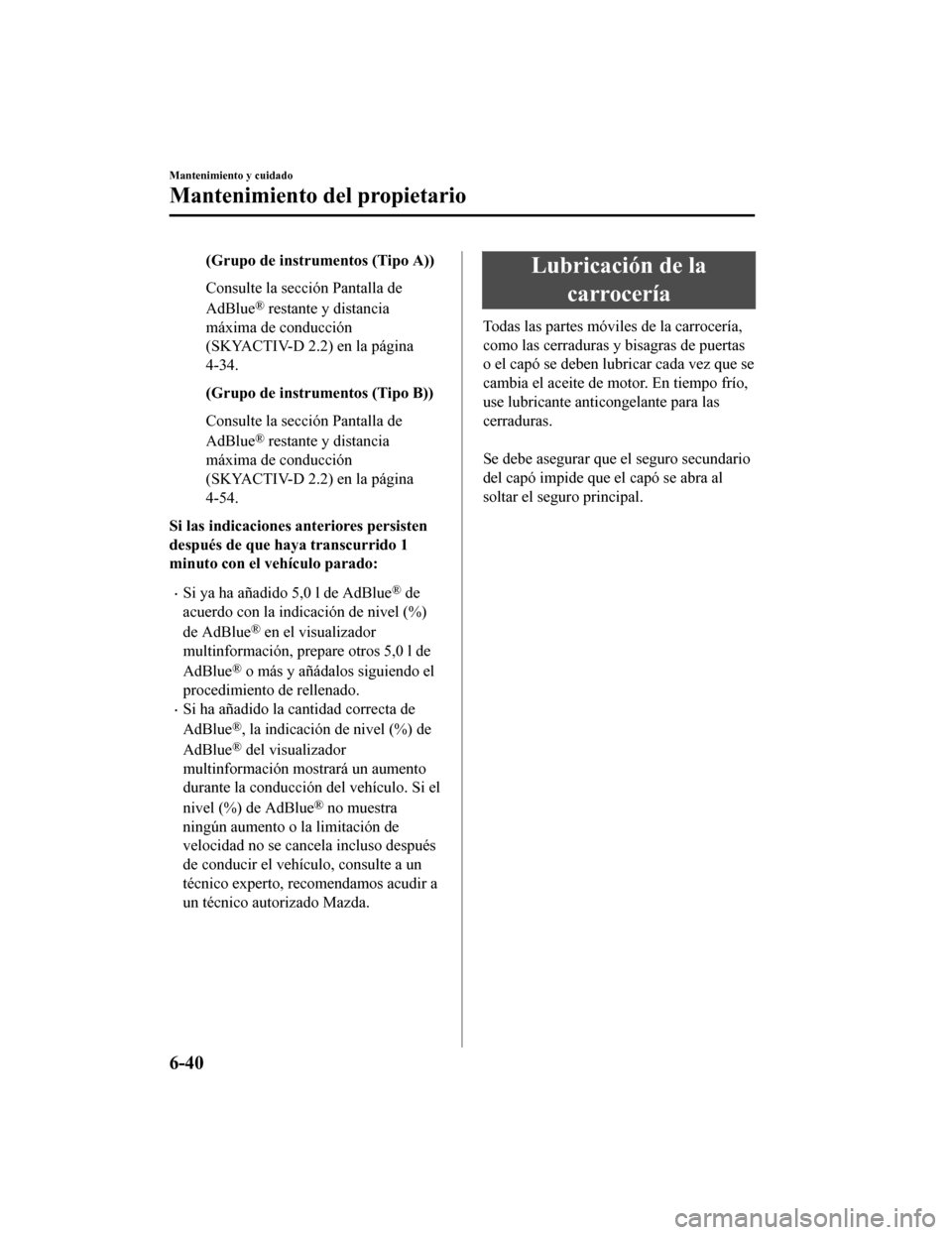

(Grupo de instrumentos (Tipo A))
Consulte la sección Pantalla de
AdBlue
® restante y distancia
máxima de conducción
(SKYACTIV-D 2.2) en la página
4-34.
(Grupo de instrumentos (Tipo B))
Consulte la sección Pantalla de
AdBlue
® restante y distancia
máxima de conducción
(SKYACTIV-D 2.2) en la página
4-54.
Si las indicaciones anteriores persisten
después de que haya transcurrido 1
minuto con el vehículo parado:
•Si ya ha añadido 5,0 l de AdBlue® de
acuerdo con la indicación de nivel (%)
de AdBlue
® en el visualizador
multinformación, prepare otros 5,0 l de
AdBlue
® o más y añádalos siguiendo el
procedimiento de rellenado.
•Si ha añadido la cantidad correcta de
AdBlue
®, la indicación de nivel (%) de
AdBlue
® del visualizador
multinformación mostrará un aumento
durante la conducción del vehículo. Si el
nivel (%) de AdBlue
® no muestra
ningún aumento o la limitación de
velocidad no se cancela incluso después
de conducir el vehículo, consulte a un
técnico experto, recomendamos acudir a
un técnico autorizado Mazda.
Lubricación de la
carrocería
Todas las partes móviles de la carrocería,
como las cerraduras y bisagras de puertas
o el capó se deben lubricar cada vez que se
cambia el aceite de motor. En tiempo frío,
use lubricante anticongelante para las
cerraduras.

Se debe asegurar que el seguro secundario
del capó impide que el capó se abra al
soltar el segu ro principal.
Mantenimiento y cuidado
Mantenimiento del propietario
6-40
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

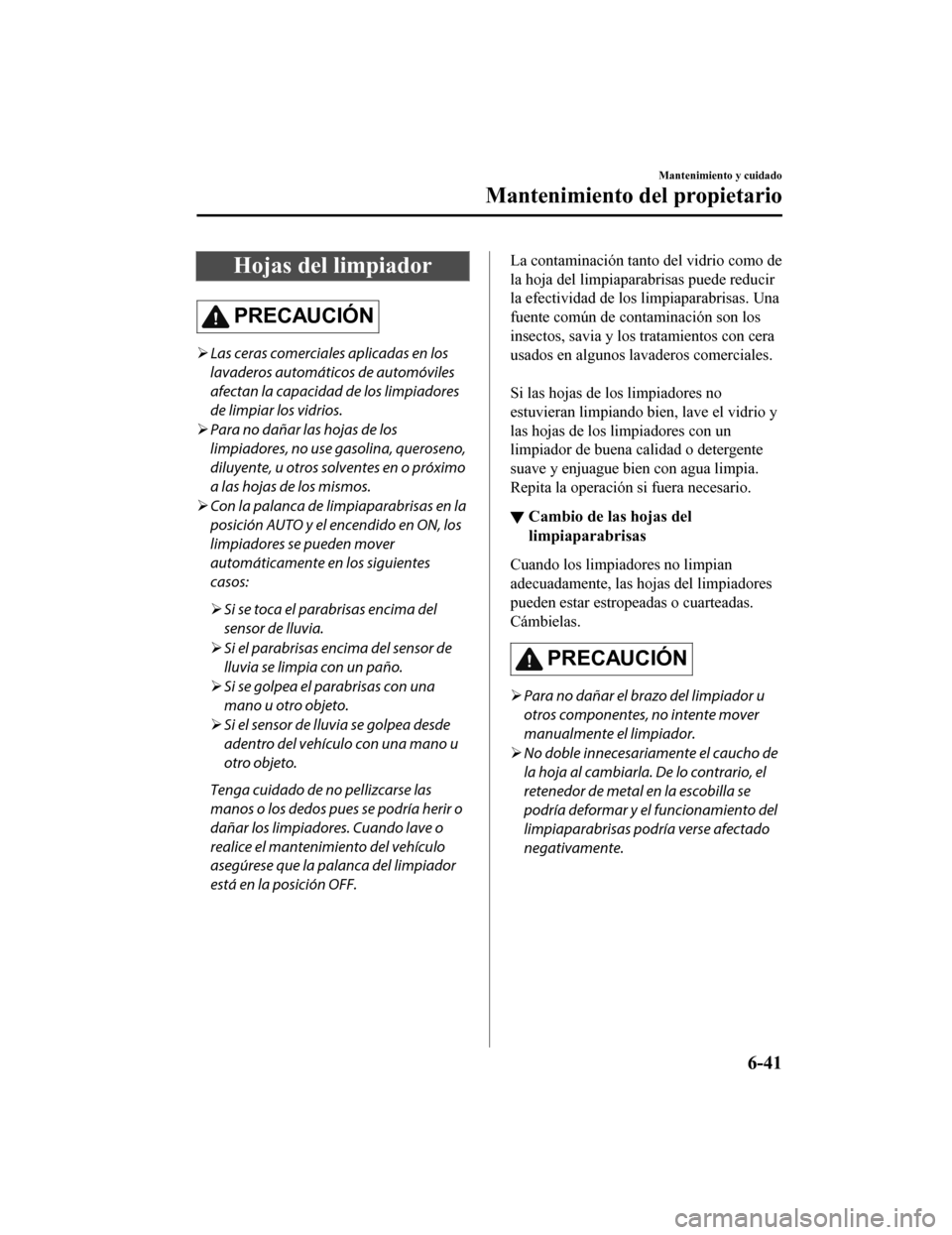

Hojas del limpiador
PRECAUCIÓN
Las ceras comerciales aplicadas en los
lavaderos automáticos de automóviles
afectan la capacidad de los limpiadores
de limpiar los vidrios.
 Para no dañar las hojas de los
limpiadores, no use gasolina, queroseno,
diluyente, u otros solventes en o próximo
a las hojas de los mismos.
 Con la palanca de limpiaparabrisas en la
posición AUTO y el encendido en ON, los
limpiadores se pueden mover
automáticamente en los siguientes
casos:
 Si se toca el parabrisas encima del
sensor de lluvia.
 Si el parabrisas encima del sensor de
lluvia se limpia con un paño.
 Si se golpea el parabrisas con una
mano u otro objeto.
 Si el sensor de lluvia se golpea desde
adentro del vehículo con una mano u
otro objeto.
Tenga cuidado de no pellizcarse las
manos o los dedos pues se podría herir o
dañar los limpiadores. Cuando lave o
realice el mantenimiento del vehículo
asegúrese que la palanca del limpiador
está en la posición OFF.
La contaminación tanto del vidrio como de
la hoja del limpiapar abrisas puede reducir
la efectividad de lo s limpiaparabrisas. Una
fuente común de contaminación son los
insectos, savia y los tratamientos con cera
usados en algunos lavaderos comerciales.

Si las hojas de los limpiadores no
estuvieran limpiando bien, lave el vidrio y
las hojas de los limpiadores con un
limpiador de buena calidad o detergente
suave y enjuague bien con agua limpia.
Repita la operación si fuera necesario.
▼ Cambio de las hojas del
limpiaparabrisas
Cuando los limpiadores no limpian
adecuadamente, las hojas del limpiadores
pueden estar estropeadas o cuarteadas.
Cámbielas.
PRECAUCIÓN

Para no dañar el brazo del limpiador u
otros componentes, no intente mover
manualmente el limpiador.
 No doble innecesariamente el caucho de
la hoja al cambiarla. De lo contrario, el
retenedor de metal en la escobilla se
podría deformar y el funcionamiento del
limpiaparabrisas podría verse afectado
negativamente.
Mantenimiento y cuidado
Mantenimiento del propietario
6-41
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

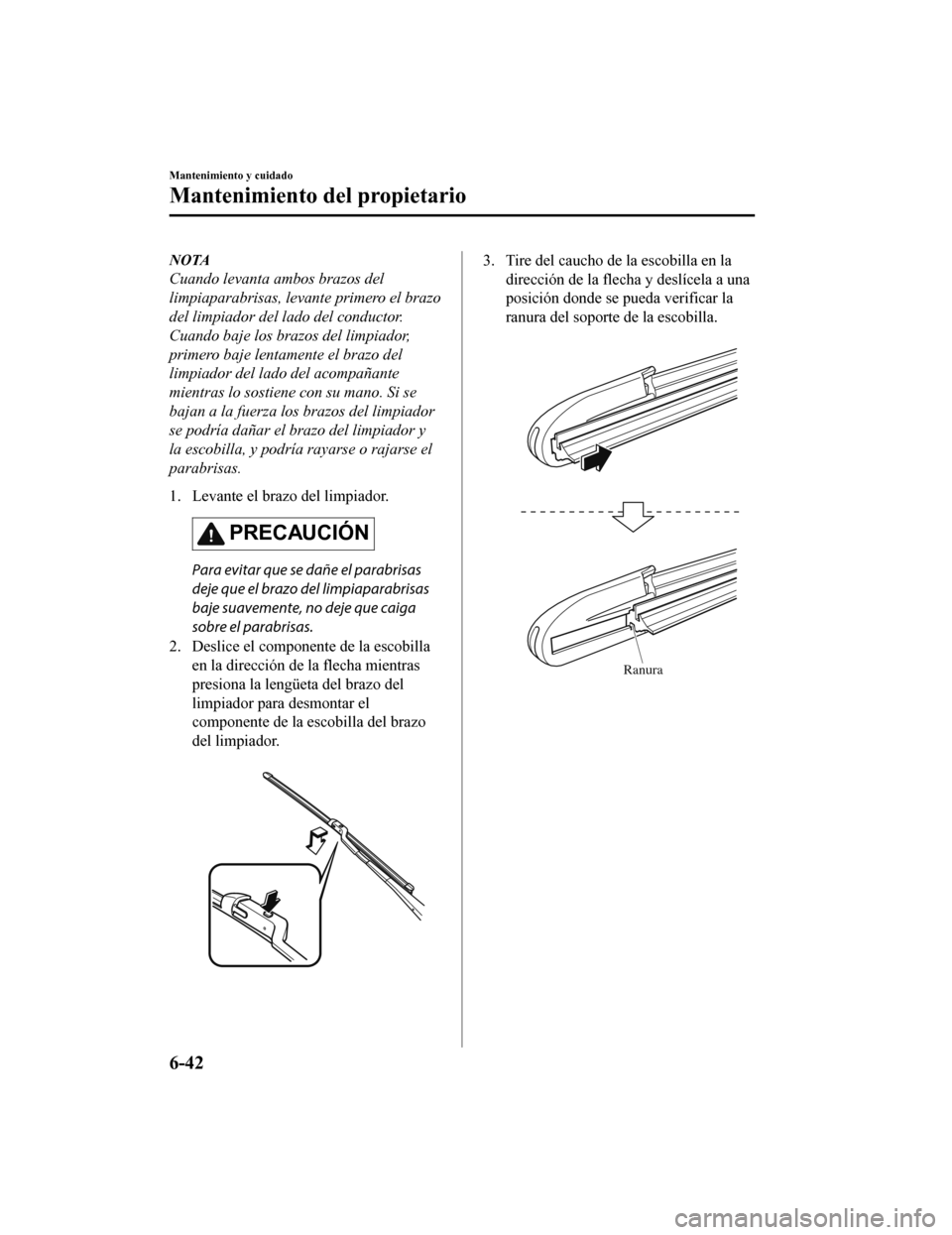

NOTA
Cuando levanta ambos brazos del
limpiaparabrisas, levante primero el brazo
del limpiador del lado del conductor.
Cuando baje los brazos del limpiador,
primero baje lentamente el brazo del
limpiador del lado del acompañante
mientras lo sostiene con su mano. Si se
bajan a la fuerza los brazos del limpiador
se podría dañar el brazo del limpiador y
la escobilla, y podría rayarse o rajarse el
parabrisas.
1. Levante el brazo del limpiador.
PRECAUCIÓN
Para evitar que se dañe el parabrisas
deje que el brazo del limpiaparabrisas
baje suavemente, no deje que caiga
sobre el parabrisas.
2. Deslice el componente de la escobilla en la dirección de la flecha mientras
presiona la lengüeta del brazo del
limpiador para desmontar el
componente de la escobilla del brazo
del limpiador.

3. Tire del caucho de la escobilla en ladirección de la flecha y deslícela a una
posición donde se pueda verificar la
ranura del soporte de la escobilla.

Ranura
Mantenimiento y cuidado
Mantenimiento del propietario
6-42
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

4. Tire del extremo del caucho de la hojade la ranura del soporte de la escobilla
en la dirección de la flecha y desmonte
el caucho de la escobilla del soporte de
la hoja.

Ranura
5. Inserte el extremo del caucho de lahoja nueva en la ranura del soporte de
la hoja hasta que haga contacto con el
extremo del soporte de la hoja.

Ranura
Mantenimiento y cuidado
Mantenimiento del propietario
6-43
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

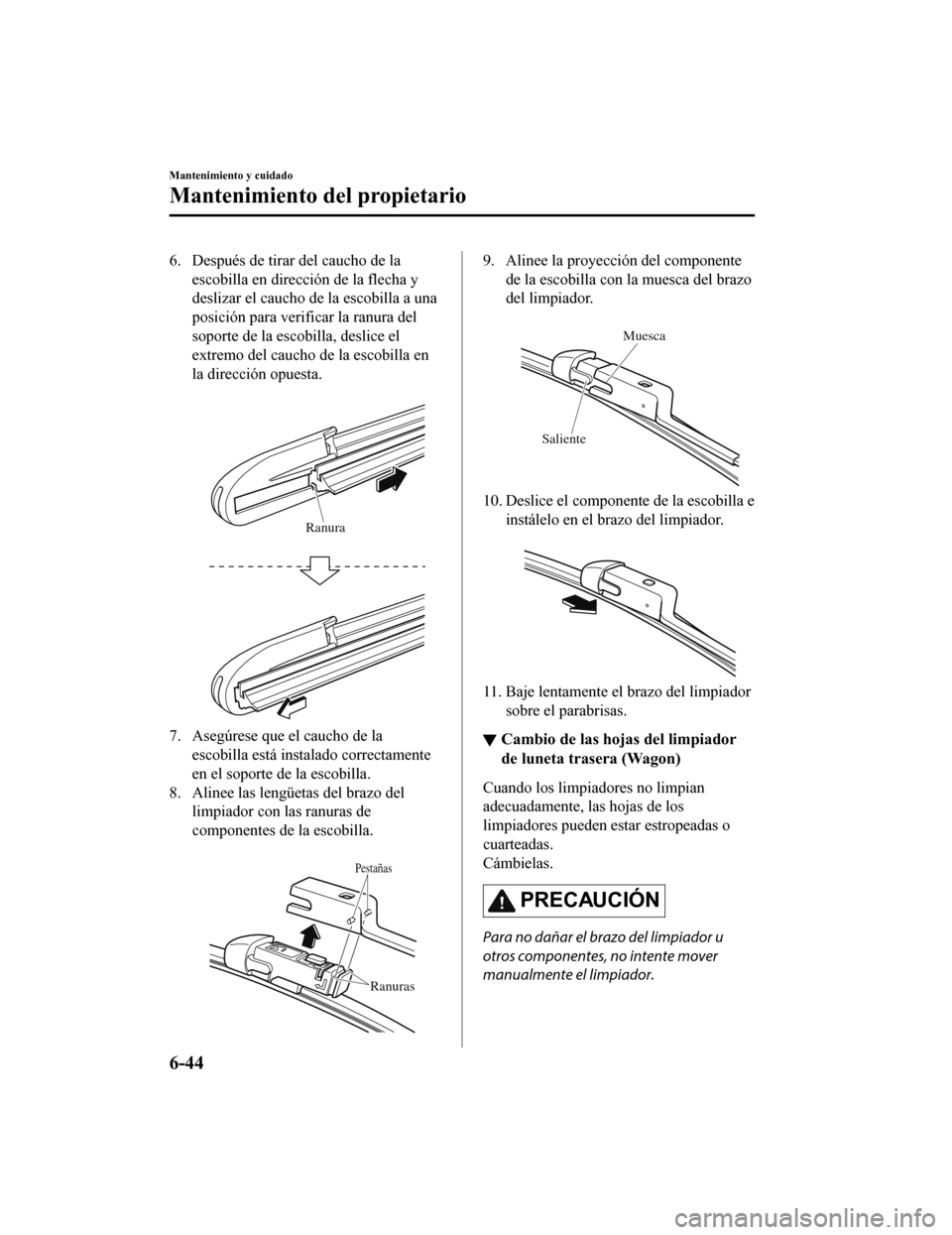

6. Después de tirar del caucho de laescobilla en dirección de la flecha y
deslizar el caucho de la escobilla a una
posición para verificar la ranura del
soporte de la escobilla, deslice el
extremo del caucho de la escobilla en
la dirección opuesta.

Ranura
7. Asegúrese que el caucho de laescobilla está instalado correctamente
en el soporte de la escobilla.
8. Alinee las lengüetas del brazo del limpiador con las ranuras de
componentes de la escobilla.

Pestañas
Ranuras
9. Alinee la proyección del componente
de la escobilla con la muesca del brazo
del limpiador.

Muesca
Saliente
10. Deslice el componente de la escobilla e instálelo en el brazo del limpiador.

11. Baje lentamente el brazo del limpiadorsobre el parabrisas.
▼Cambio de las hojas del limpiador
de luneta trasera (Wagon)
Cuando los limpiadores no limpian
adecuadamente, las hojas de los
limpiadores pueden estar estropeadas o
cuarteadas.
Cámbielas.
PRECAUCIÓN
Para no dañar el brazo del limpiador u
otros componentes, no intente mover
manualmente el limpiador.
Mantenimiento y cuidado
Mantenimiento del propietario
6-44
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56

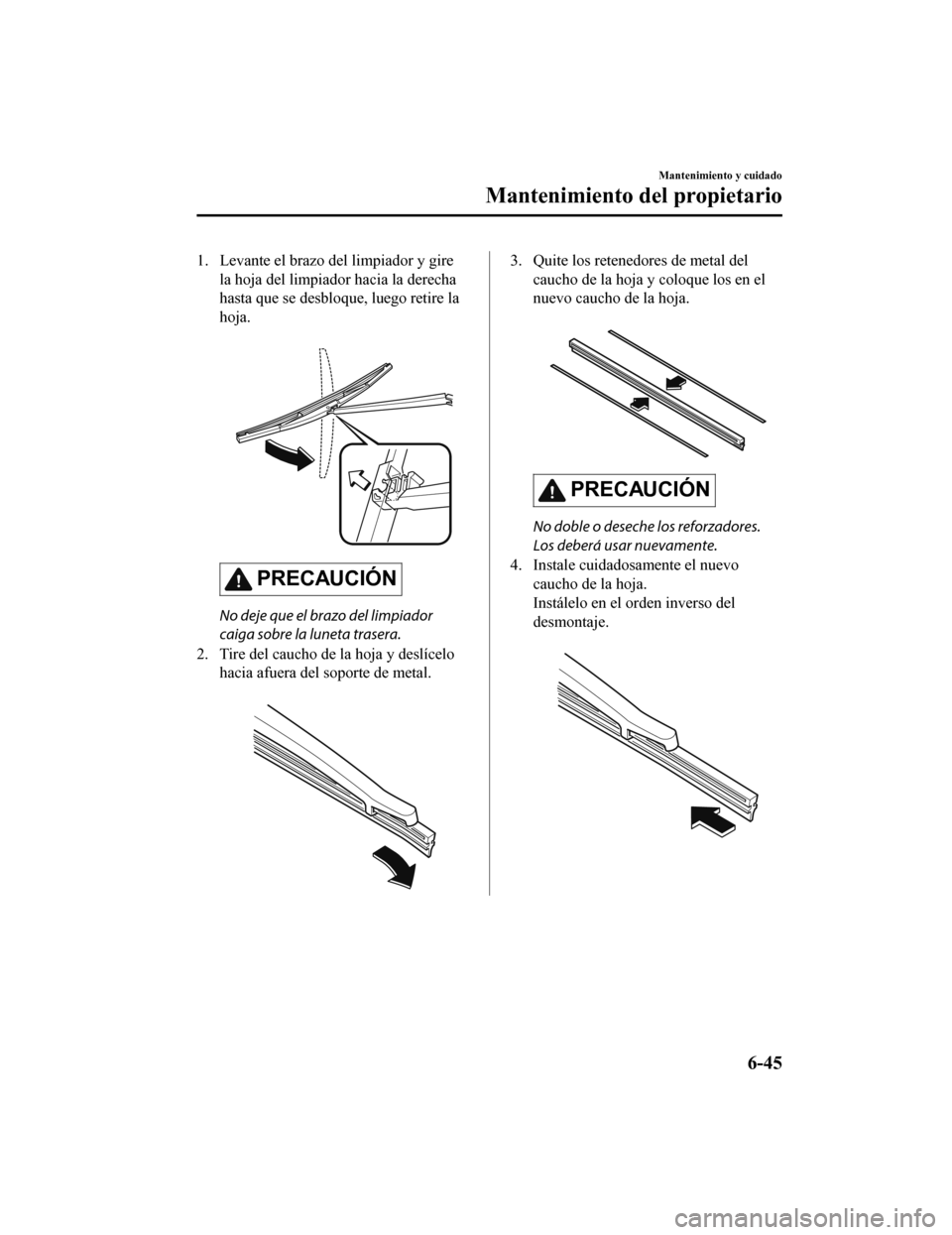

1. Levante el brazo del limpiador y girela hoja del limpiador hacia la derecha
hasta que se desbloque, luego retire la
hoja.

PRECAUCIÓN
No deje que el brazo del limpiador
caiga sobre la luneta trasera.
2. Tire del caucho de la hoja y deslícelo hacia afuera del soporte de metal.

3. Quite los retenedores de metal del
caucho de la hoja y coloque los en el
nuevo caucho de la hoja.

PRECAUCIÓN
No doble o deseche los reforzadores.
Los deberá usar nuevamente.
4. Instale cuidadosamente el nuevo caucho de la hoja.
Instálelo en el orden inverso del
desmontaje.

Mantenimiento y cuidado
Mantenimiento del propietario
6-45
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

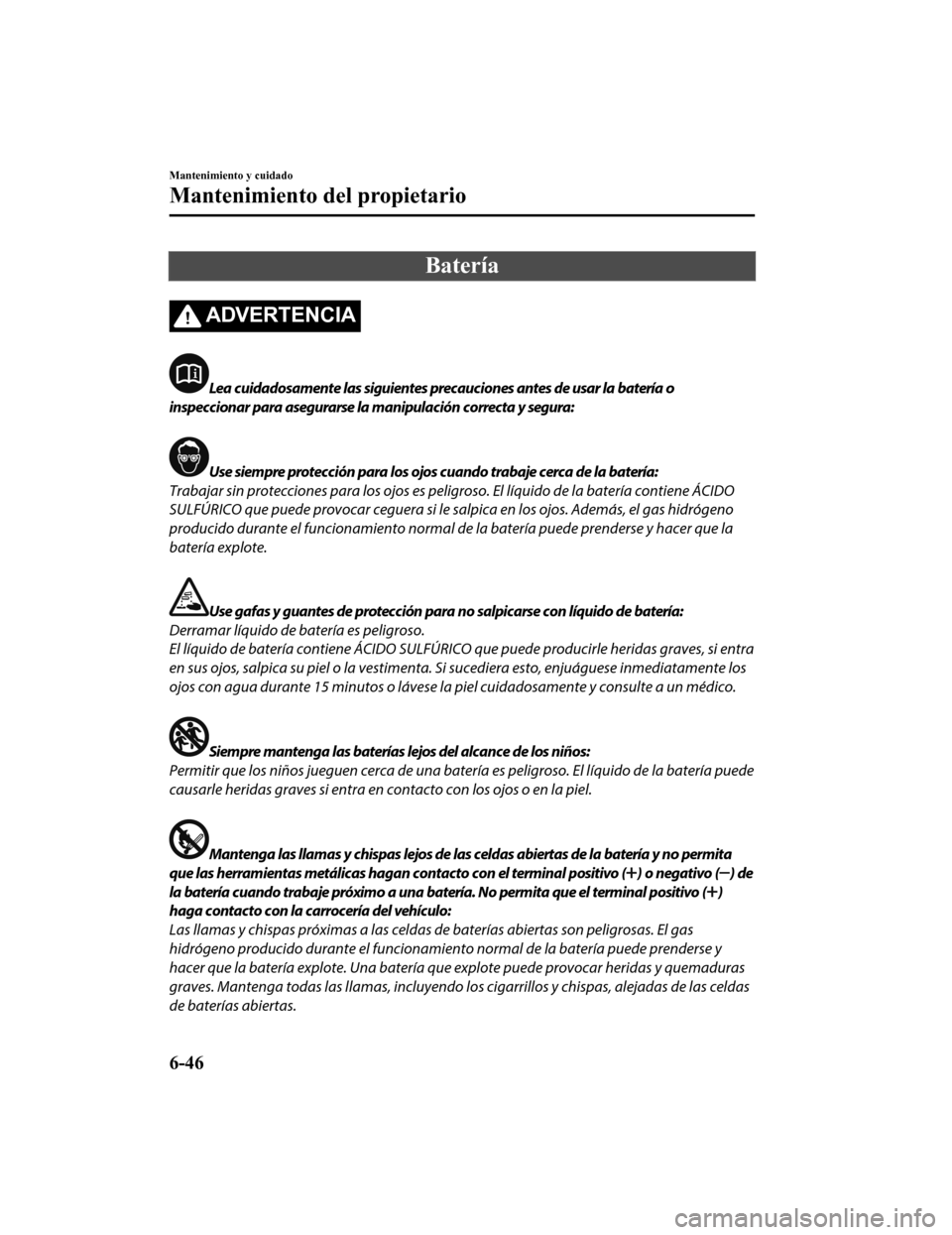

Batería
ADVERTENCIA
Lea cuidadosamente las siguientes precauciones antes de usar la batería o
inspeccionar para asegurarse la manipulación correcta y segura:
Use siempre protección para los ojos cuando trabaje cerca de la batería:
Trabajar sin protecciones para los ojos es peli groso. El líquido de la batería contiene ÁCIDO
SULFÚRICO que puede provocar ce guera si le salpica en los ojos. Además, el gas hidrógeno
producido durante el funcionami ento normal de la batería puede prenderse y hacer que la
batería explote.
Use gafas y guantes de protección para no salpicarse con líquido de batería:
Derramar líquido de batería es peligroso.
El líquido de batería contiene ÁCIDO SULFÚRICO que puede producirle heridas graves, si entra
en sus ojos, salpica su piel o la vestimenta. Si sucediera esto, enjuáguese inmediatamente los
ojos con agua durante 15 minutos o lávese la piel cuidadosamente y consulte a un médico.
Siempre mantenga las baterías lejos del alcance de los niños:
Permitir que los niños jueguen cerca de una baterí a es peligroso. El líquido de la batería puede
causarle heridas graves si entra en contacto con los ojos o en la piel.
Mantenga las llamas y chispas lejos de las celdas abiertas de la batería y no permita
que las herramientas metálicas hagan contacto con el terminal positivo (
) o negativo () de
la batería cuando trabaje próximo a una batería. No permita que el terminal positivo (
)
haga contacto con la carrocería del vehículo:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante el funcionamiento normal de la batería puede prenderse y
hacer que la batería explote. Una batería que explote puede provocar heridas y quemaduras
graves. Mantenga todas las llamas, incluyendo los cigarrillos y chispas, alejadas de las celdas
de baterías abiertas.
Mantenimiento y cuidado
Mantenimiento del propietario
6-46
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
