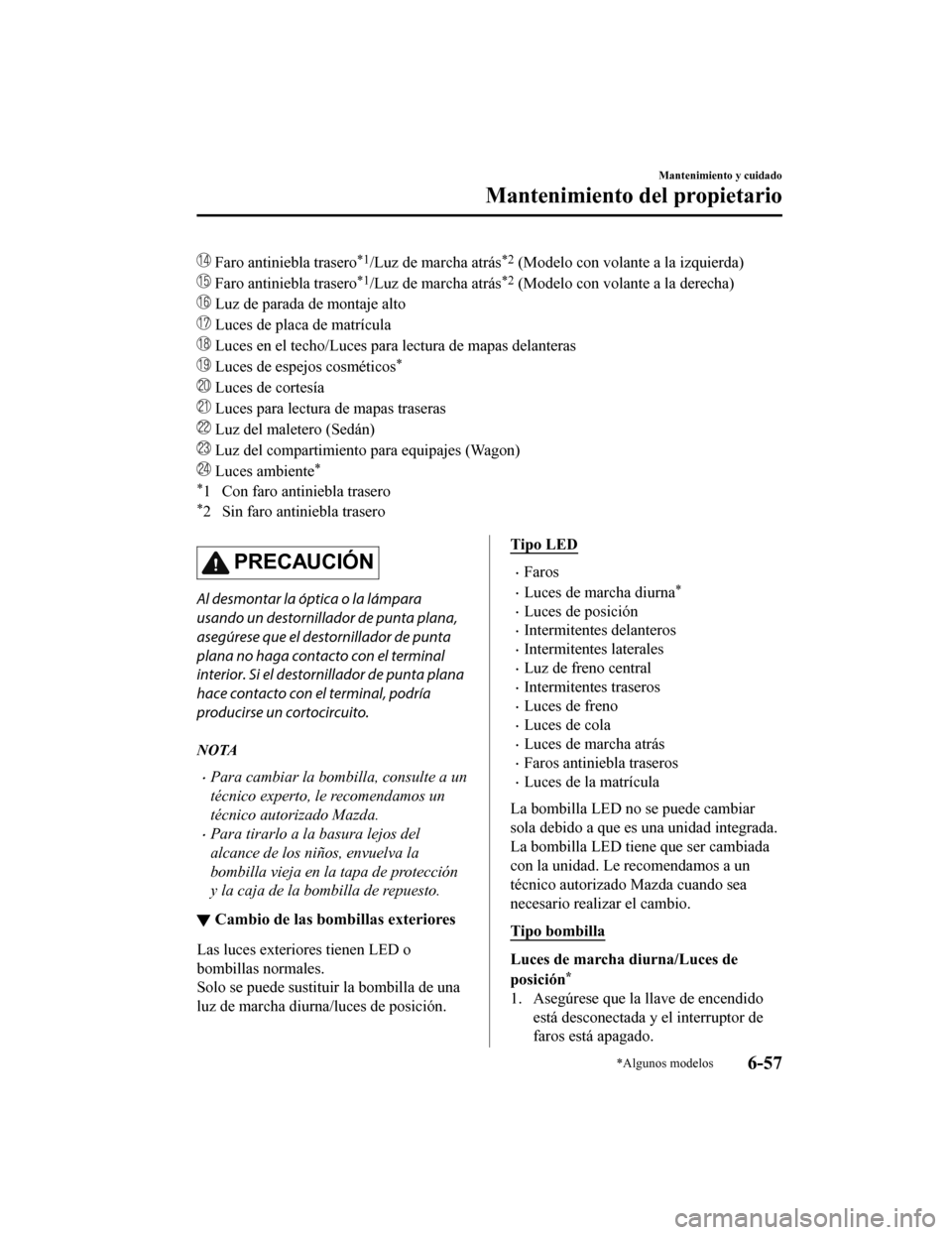

Faro antiniebla trasero*1/Luz de marcha atrás*2 (Modelo con volante a la izquierda)
Faro antiniebla trasero*1/Luz de marcha atrás*2 (Modelo con volante a la derecha)
Luz de parada de montaje alto
Luces de placa de matrícula
Luces en el techo/Luces para lectura de mapas delanteras
Luces de espejos cosméticos*
Luces de cortesía
Luces para lectura de mapas traseras
Luz del maletero (Sedán)
Luz del compartimiento para equipajes (Wagon)
Luces ambiente*
*
1 Con faro antiniebla trasero
*2 Sin faro antiniebla trasero
PRECAUCIÓN
Al desmontar la óptica o la lámpara
usando un destornillador de punta plana,
asegúrese que el destornillador de punta
plana no haga contacto con el terminal
interior. Si el destornillador de punta plana
hace contacto con el terminal, podría
producirse un cortocircuito.
NOTA
•Para cambiar la bombilla, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
•Para tirarlo a la basura lejos del
alcance de los niños, envuelva la
bombilla vieja en la tapa de protección
y la caja de la bombilla de repuesto.
▼ Cambio de las bombillas exteriores
Las luces exteriores tienen LED o
bombillas normales.
Solo se puede sustituir la bombilla de una
luz de marcha diurna/luces de posición.
Tipo LED
•Faros
•Luces de marcha diurna*
•Luces de posición
•Intermitentes delanteros
•Intermitentes laterales
•Luz de freno central
•Intermitentes traseros
•Luces de freno
•Luces de cola
•Luces de marcha atrás
•Faros antiniebla traseros
•Luces de la matrícula
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Tipo bombilla
Luces de marcha d iurna/Luces de
posición
*
1. Asegúrese que la llave de encendido está desconectada y el interruptor de
faros está apagado.
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos6-57
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

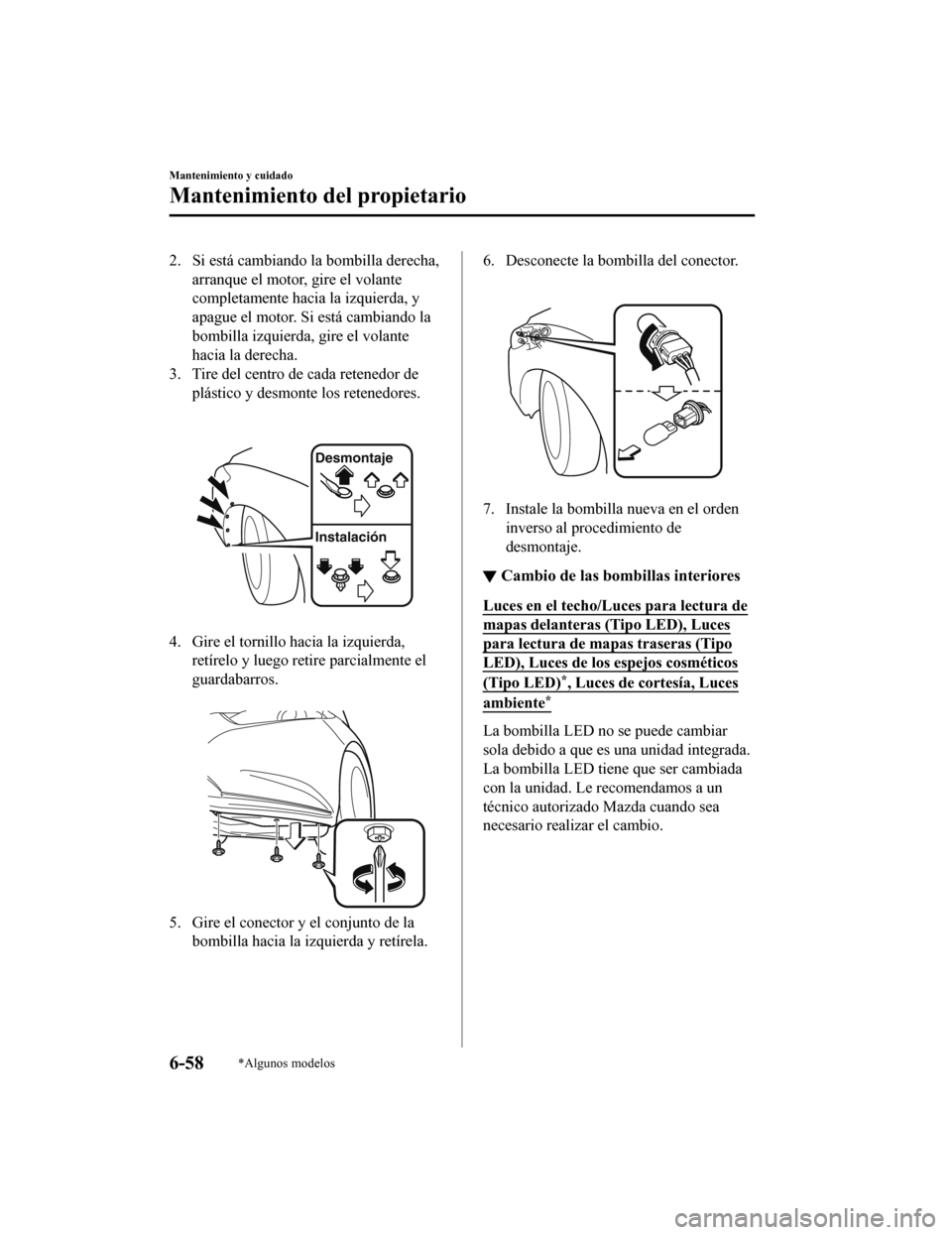

2. Si está cambiando la bombilla derecha,arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando la
bombilla izquierda, gire el volante
hacia la derecha.
3. Tire del centro de cada retenedor de plástico y desmonte los retenedores.

Desmontaje
Instalación
4. Gire el tornillo hacia la izquierda,retírelo y luego retire parcialmente el
guardabarros.

5. Gire el conector y el conjunto de labombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.

7. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
▼Cambio de las bombillas interiores
Luces en el techo/Lu
ces para lectura de
mapas delanteras (Tipo LED), Luces
para lectura de mapas traseras (Tipo
LED), Luces de los espejos cosméticos
(Tipo LED)*, Luces de cortesía, Luces
ambiente*
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Mantenimiento y cuidado
Mantenimiento del propietario
6-58*Algunos modelos
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

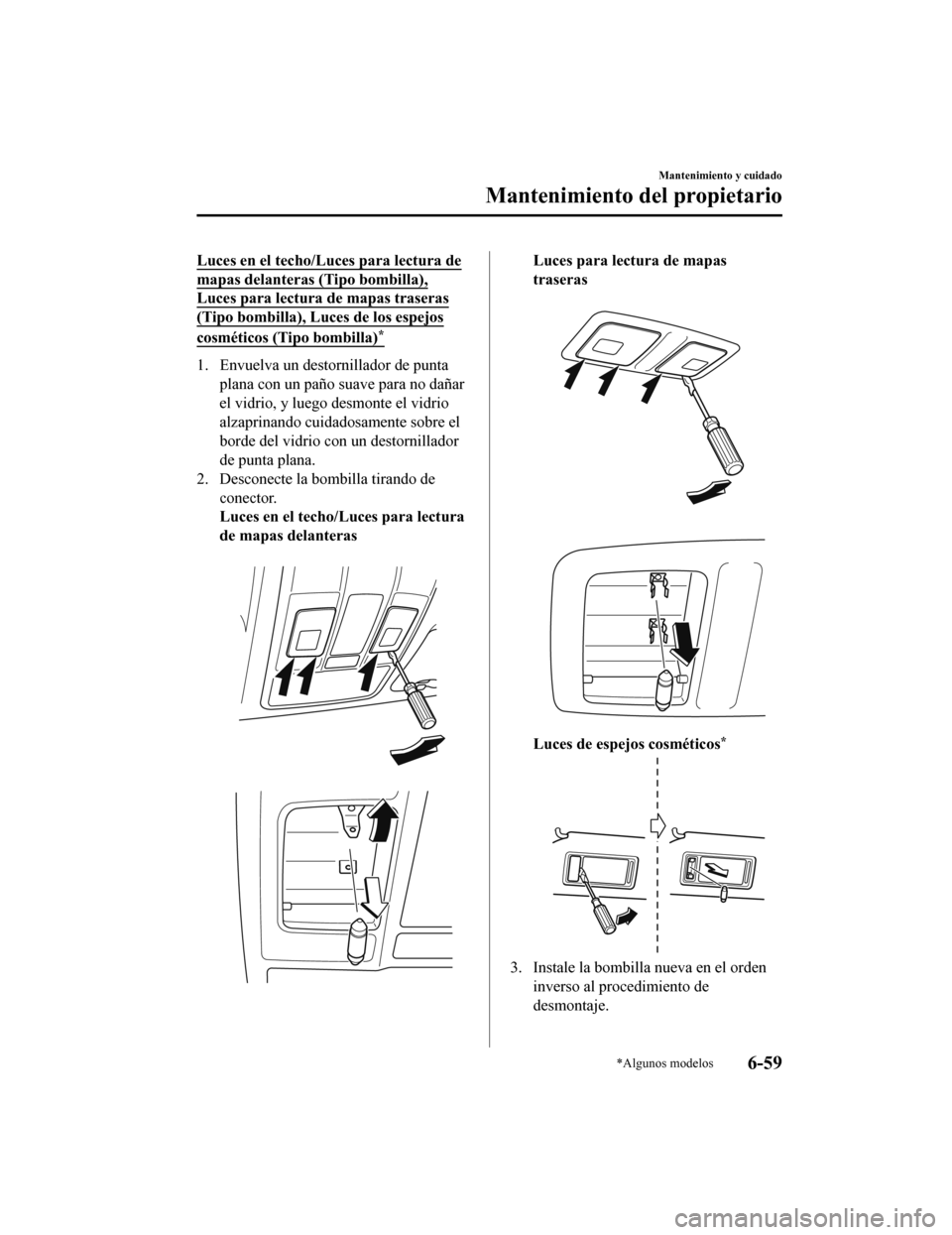

Luces en el techo/Luces para lectura de
mapas delanteras (Tipo bombilla),
Luces para lectura de mapas traseras
(Tipo bombilla), Luces de los espejos
cosméticos (Tipo bombilla)*
1. Envuelva un destornillador de puntaplana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de conector.
Luces en el techo/ Luces para lectura
de mapas delanteras


Luces para lectura de mapas
traseras


Luces de espejos cosméticos*
3. Instale la bombilla nueva en el orden inverso al procedimiento de
desmontaje.
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos6-59
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

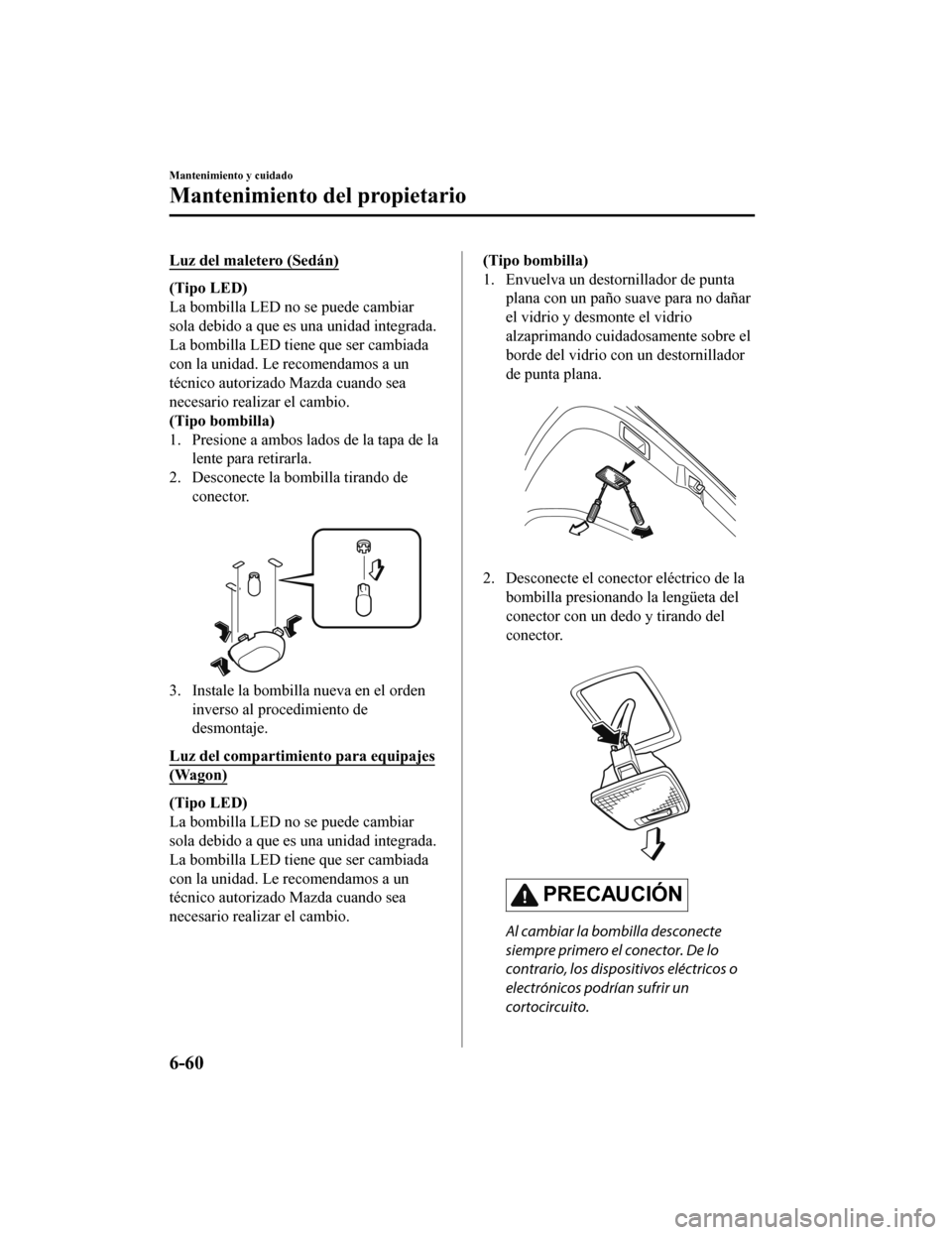

Luz del maletero (Sedán)
(Tipo LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
(Tipo bombilla)
1. Presione a ambos lados de la tapa de lalente para retirarla.
2. Desconecte la bombilla tirando de conector.

3. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luz del compartimiento para equipajes
(Wagon)
(Tipo LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
(Tipo bombilla)
1. Envuelva un destornillador de punta plana con un paño suave para no dañar
el vidrio y desmonte el vidrio
alzaprimando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.

2. Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.

PRECAUCIÓN
Al cambiar la bombilla desconecte
siempre primero el conector. De lo
contrario, los dispositivos eléctricos o
electrónicos podrían sufrir un
cortocircuito.
Mantenimiento y cuidado
Mantenimiento del propietario
6-60
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

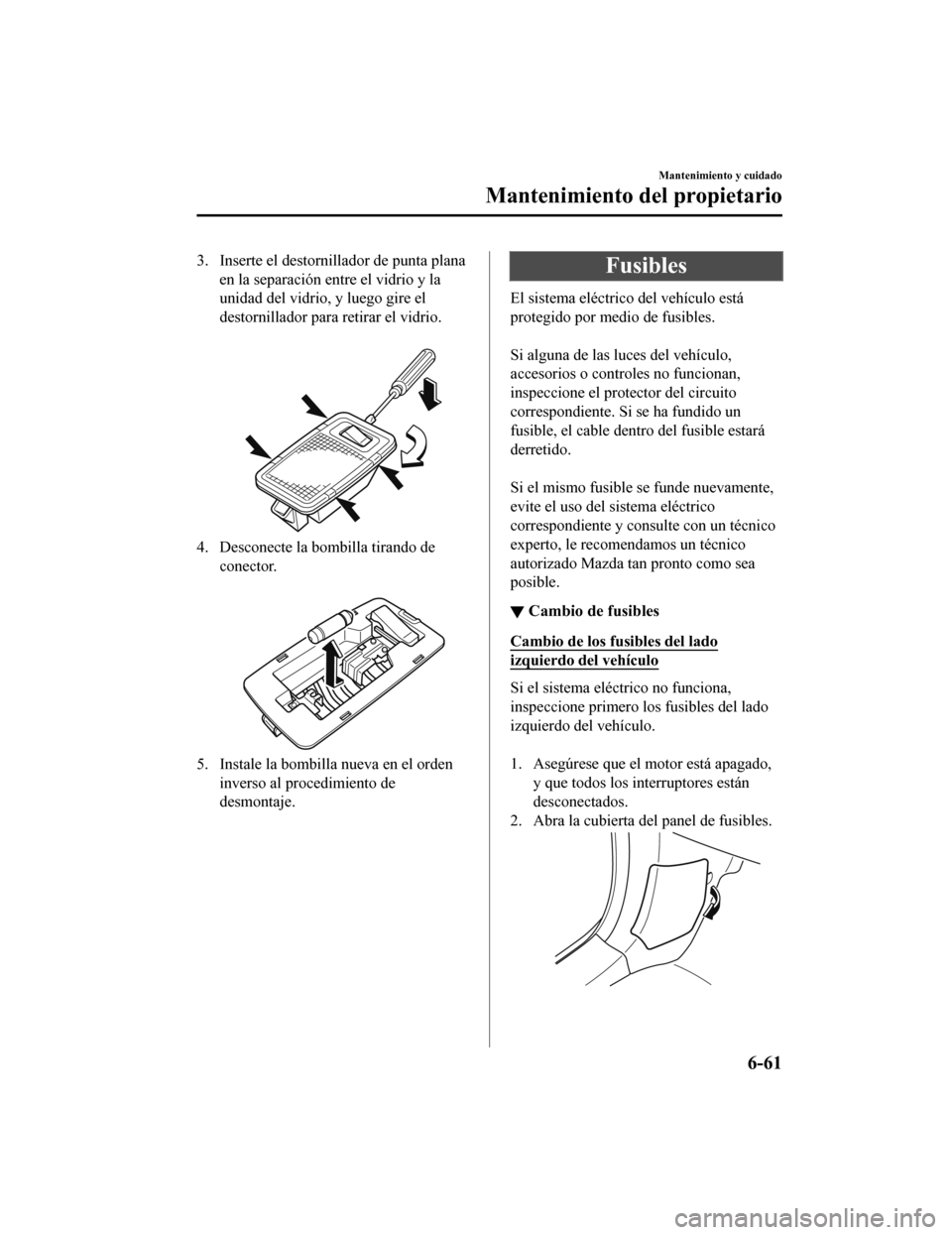

3. Inserte el destornillador de punta planaen la separación entre el vidrio y la
unidad del vidrio, y luego gire el
destornillador para retirar el vidrio.

4. Desconecte la bombilla tirando deconector.

5. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.

Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.

Si el mismo fusible se funde nuevamente,
evite el uso del s istema eléctrico
correspondiente y cons ulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
▼ Cambio de fusibles
Cambio de los fu
sibles del lado
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.

1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
Mantenimiento y cuidado
Mantenimiento del propietario
6-61
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

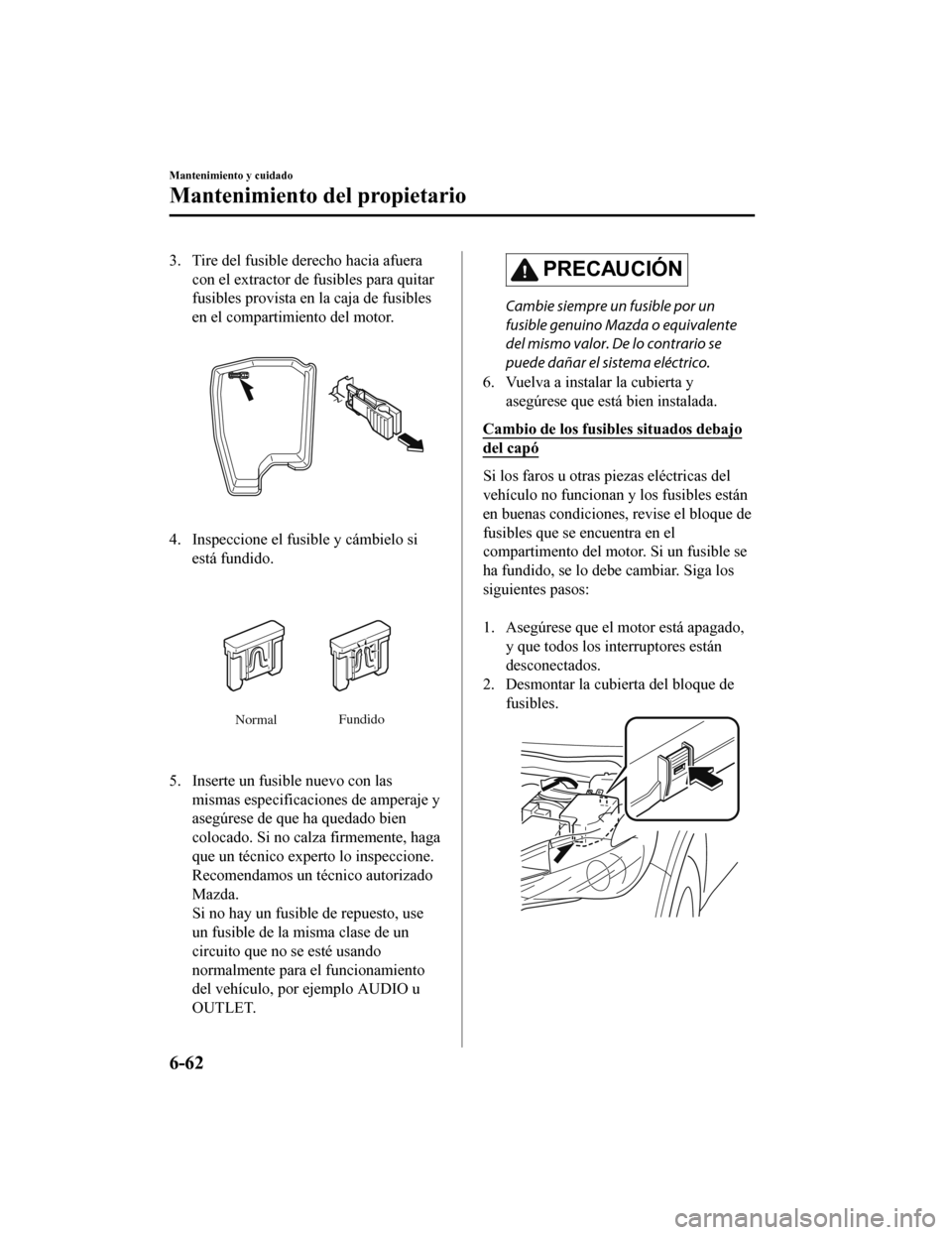

3. Tire del fusible derecho hacia afueracon el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo siestá fundido.
Normal Fundido
5. Inserte un fusible nuevo con las
mismas especificaciones de amperaje y
asegúrese de que ha quedado bien
colocado. Si no calza firmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use
un fusible de la misma clase de un
circuito que no se esté usando
normalmente para el funcionamiento
del vehículo, por ejemplo AUDIO u
OUTLET.
PRECAUCIÓN
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente
del mismo valor. De lo contrario se
puede dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y asegúrese que está bien instalada.
Cambio de los fusibles situados debajo
del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles están
en buenas condiciones, revise el bloque de
fusibles que se encuentra en el
compartimento del motor. Si un fusible se
ha fundido, se lo debe cambiar. Siga los
siguientes pasos:

1. Asegúrese que el motor está apagado, y que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de
fusibles.
Mantenimiento y cuidado
Mantenimiento del propietario
6-62
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

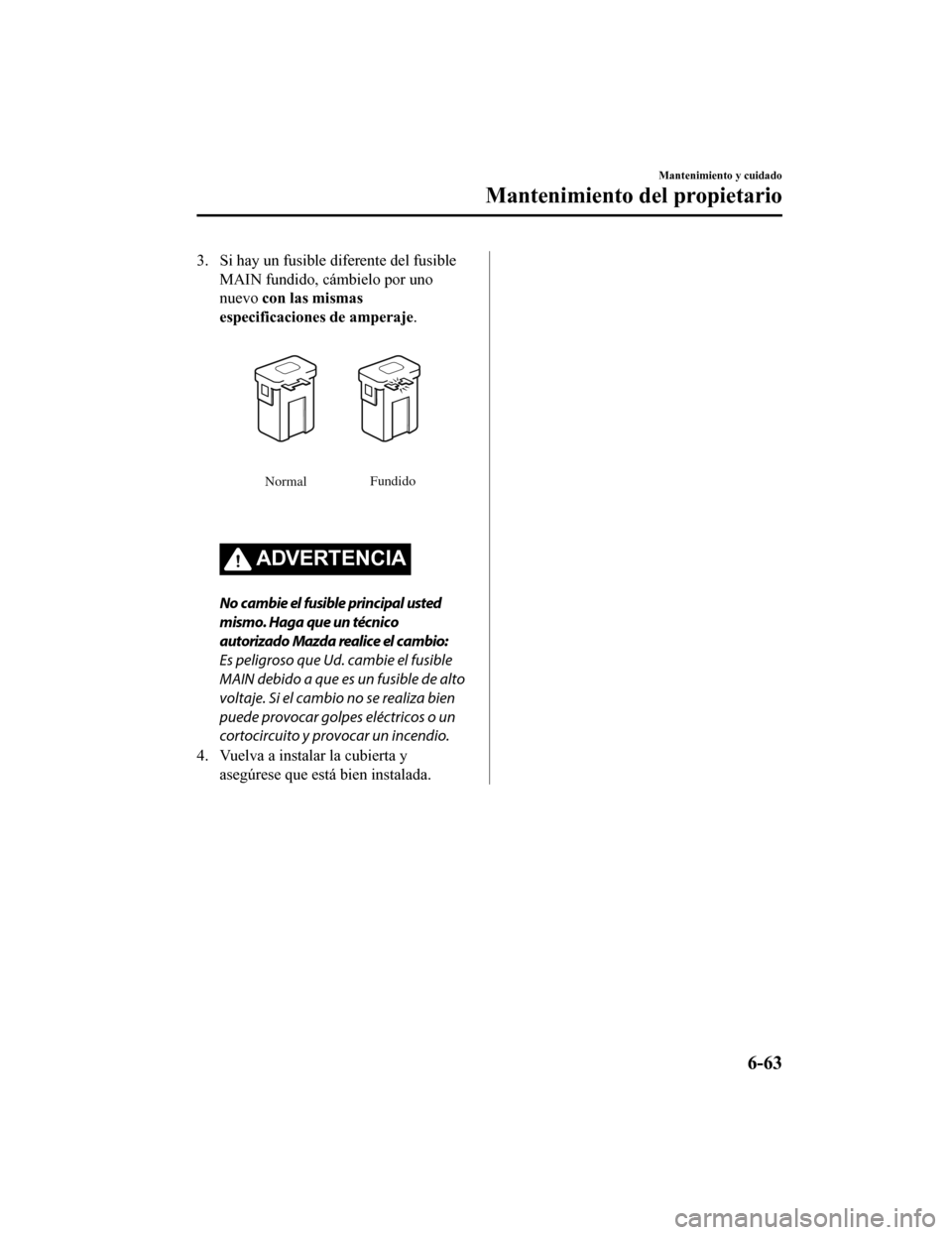

3. Si hay un fusible diferente del fusibleMAIN fundido, cámbielo por uno
nuevo con las mismas
especificaciones de amperaje.
Normal Fundido
ADVERTENCIA
No cambie el fusible principal usted
mismo. Haga que un técnico
autorizado Mazda realice el cambio:
Es peligroso que Ud. cambie el fusible
MAIN debido a que es un fusible de alto
voltaje. Si el cambio no se realiza bien
puede provocar golpes eléctricos o un
cortocircuito y provocar un incendio.
4. Vuelva a instalar la cubierta y asegúrese que está bien instalada.
Mantenimiento y cuidado
Mantenimiento del propietario
6-63
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

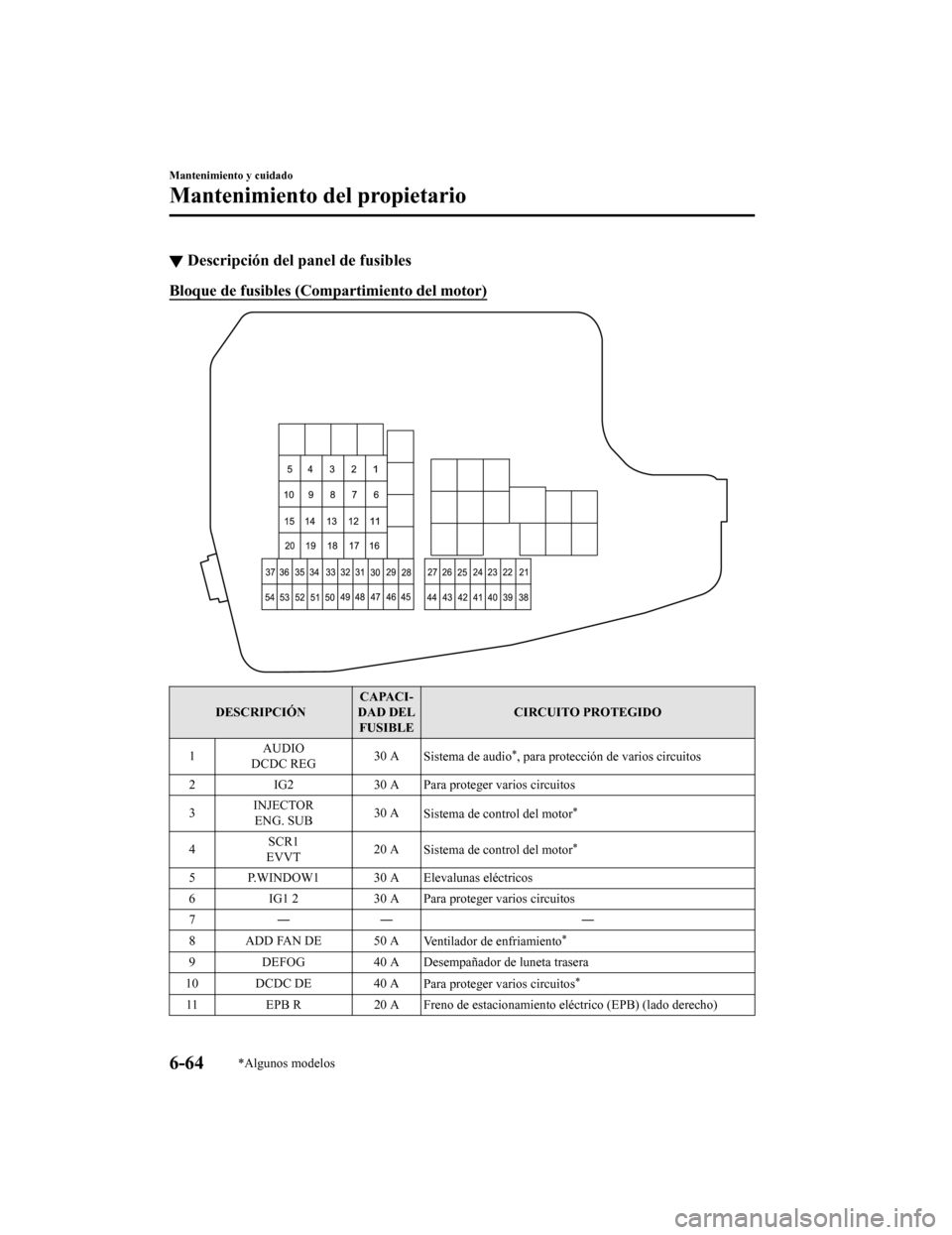

▼Descripción del panel de fusibles
Bloque de fusibles (Compartimiento del motor)
DESCRIPCIÓN CAPACI-
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
1 AUDIO
DCDC REG 30 A
Sistema de audio
*, para protección de varios circuitos
2 IG2 30 A Para proteger varios circuitos
3 INJECTOR
ENG. SUB 30 A
Sistema de control del motor
*
4 SCR1
EVVT 20 A
Sistema de control del motor*
5 P.WINDOW1 30 A Elevalunas eléctricos
6 IG1 2 30 A Para proteger varios circuitos
7― ― ―
8 ADD FAN DE 50 A Ventilador de enfriamiento
*
9DEFOG 40 A Desempañador de luneta trasera
10 DCDC DE 40 A Para proteger varios circuitos
*
11EPB R 20 A Freno de estacionamiento eléctrico (EPB) (lado derec ho)
Mantenimiento y cuidado
Mantenimiento del propietario
6-64*Algunos modelos
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

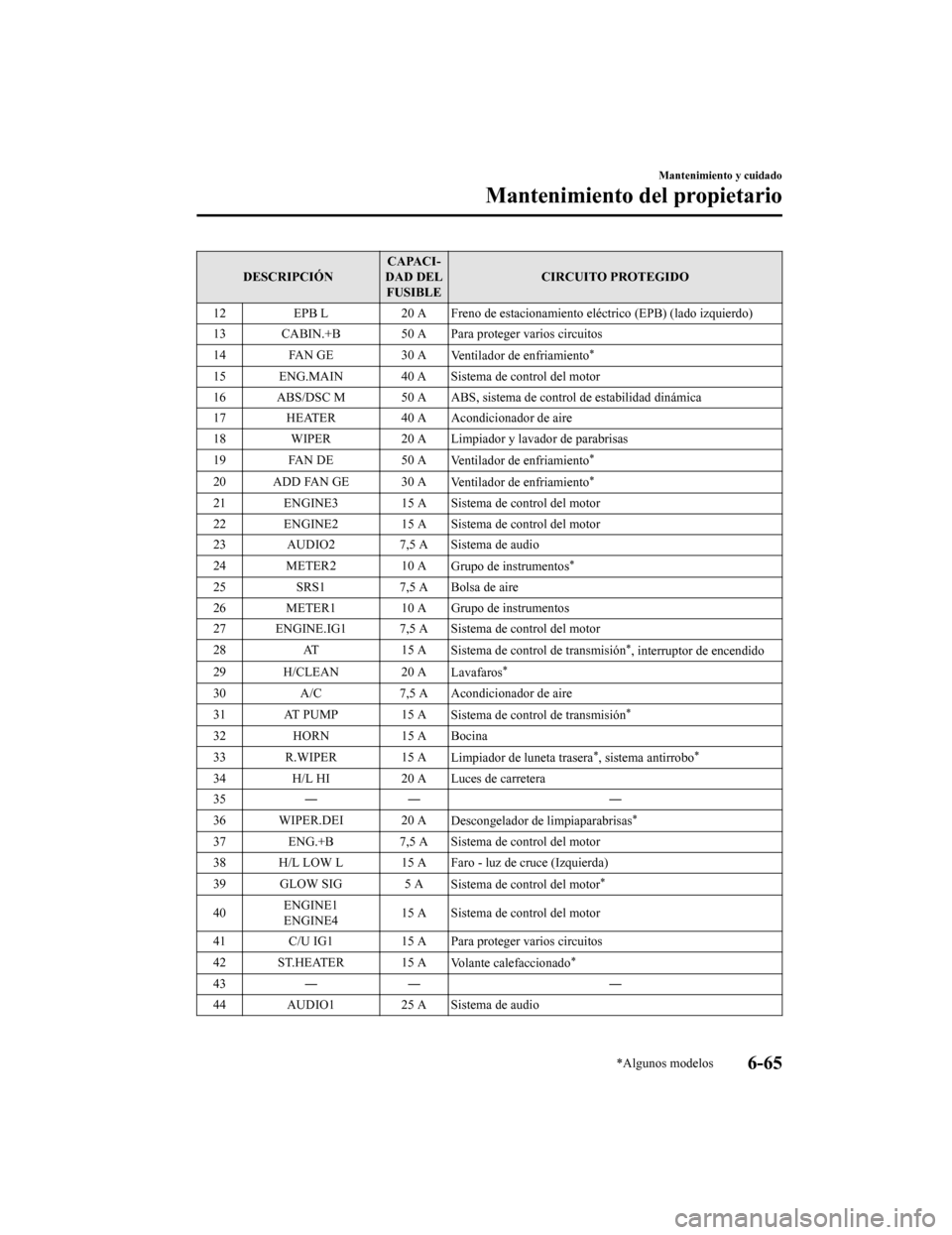

DESCRIPCIÓNCAPACI-
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
12 EPB L 20 A Freno de estacionamiento eléctrico (EPB) (lado izqui erdo)
13 CABIN.+B 50 A Para proteger varios circuitos
14 FAN GE 30 A
Ventilador de enfriamiento
*
15 ENG.MAIN 40 A Sistema de control del motor
16 ABS/DSC M 50 A ABS, sistema de control de estabilidad dinámica
17 HEATER 40 A Acondicionador de aire
18 WIPER 20 A Limpiador y lavador de parabrisas
19 FAN DE 50 A
Ventilador de enfriamiento
*
20 ADD FAN GE 30 A Ventilador de enfriamiento*
21 ENGINE3 15 A Sistema de control del motor
22 ENGINE2 15 A Sistema de control del motor
23 AUDIO2 7,5 A Sistema de audio
24 METER210 A
Grupo de instrumentos
*
25 SRS1 7,5 A Bolsa de aire
26 METER1 10 A Grupo de instrumentos
27 ENGINE.IG1 7,5 A Sistema de control del motor
28 AT 15 A
Sistema de control de transmisión
*, interruptor de encendido
29 H/CLEAN 20 A Lavafaros
*
30A/C 7,5 A Acondicionador de aire
31 AT PUMP 15 A Sistema de control de transmisión
*
32HORN 15 A Bocina
33 R.WIPER 15 A Limpiador de luneta trasera
*, sistema antirrobo*
34H/L HI 20 A Luces de carretera
35 ― ― ―
36 WIPER.DEI 20 A Descongelador de limpiaparabrisas
*
37 ENG.+B7,5 A Sistema de control del motor
38 H/L LOW L 15 A Faro - luz de cruce (Izquierda)
39 GLOW SIG 5 A Sistema de control del motor
*
40ENGINE1
ENGINE4 15 A Sistema de control del motor
41 C/U IG1 15 A Para proteger varios circuitos
42 ST.HEATER 15 A Volante calefaccionado
*
43― ― ―
44 AUDIO1 25 A Sistema de audio
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos6-65
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

DESCRIPCIÓNCAPACI-
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
45 ABS/DSC S 30 A ABS, sistema de control de estabilidad dinámica
46 FUEL PUMP 15 A Sistema de combustible
*
47 FUEL WARM 25 ACalentador de combustible*
48TAIL 15 A Luces de cola, luces de placa de matrícula
49 SCR2
FUEL PUMP2 25 A
Sistema de control del motor
*
50 HAZARD 25 A Destelladores de aviso de peligro
, señales de viraje, luces de
posición
51 H/L LOW R 15 A Faro - luz de cruce (Derecha)
52 OUTLET 25 A ―
53 STOP 10 A
Luces de freno, luz antiniebla trasera
*
54 ROOM 25 A Para proteger varios circuitos
Bloque de fusibles (Lado izquierdo)
DESCRIPCIÓN CAPACI-
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
1 P.SEAT D 30 A Asiento de ajuste eléctrico
*
Mantenimiento y cuidado
Mantenimiento del propietario
6-66*Algunos modelos
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
