警告灯､表示灯
メーターはグレードや仕様により異なります。
ブレーキ警告灯................. 83ページ
故障警告表示灯................ 83ページ
充電警告灯........................ 84ページ
油圧警告灯........................ 84ページ
エンジン警告灯................. 85ページ
ABS警告灯........................ 85ページ
エアバッグ警告灯/
プリテンショナー
警告灯................................ 86ページ
燃料残量警告灯................ 86ページ
シートベルト警告灯......... 87ページ
AT油温警告灯
(オートマチック車) ........... 87ページ
ヘッドランプ上向き
表示灯................................ 87ページ
方向指示/
非常点滅表示灯................ 87ページ
ホールドモード表示灯
(オートマチック車) ........... 88ページ
セレクトレバー位置表示灯
(オートマチック車) ........... 88ページ
4WD表示灯(4WD車) ....... 88ページ
R.F.W.ロック表示灯
(4WD車) ............................. 89ページ
82
BONGO TRUCK_JK_初版82ページ
2015年12月10日02:13 PM
Form No.JK
メーター､警告灯､表示灯の見方
3.操作と取り扱い

Black plate (83,1)
ブレーキ警告灯
電源ポジションがONにあり､次のようなと
き点灯します。
lパーキングブレーキをかけているとき。
lブレーキ液が不足しているとき。
処置方法
パーキングブレーキを解除してください。
解除しても点灯したままのときは､ブレーキ
液の不足が考えられます。ただちに安全な
場所に停車し､マツダ販売店に連絡してくだ
さい。
¢ブレーキ警告灯が点灯したまま走
行しないでください。
ブレーキが効かなくなり思わぬ事故につな
がるおそれがあります。また停車するとき
は､ブレーキの効きが悪くなっているおそ
れがあるため､ブレーキペダルを通常より
強く踏んでください。
故障警告表示灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
lブレーキスイッチに異常があると点灯し
続けます。マツダ販売店で点検を受けて
ください。
¢故障警告表示灯が点灯したまま
走行しないでください。
ブレーキランプスイッチやエンジン制御シ
ステムなどが正常に作動せず､思わぬ事故
につながるおそれがあります。マツダ販売
店で点検を受けてください。
83
BONGO TRUCK_JK_初版83ページ
2015年12月10日02:13 PM
Form No.JK

Black plate (84,1)
充電警告灯
点灯するとき
l電源ポジションをONにすると点灯し､エ
ンジンをかけると消灯します。
lエンジン回転中､充電装置に異常があると
点灯します。ただちに安全な場所に停車
し､マツダ販売店に連絡してください。
¢充電警告灯が点灯したまま走行
しないでください。
エンジンが不意に停止して思わぬ事故につ
ながるおそれがあります。
油圧警告灯
点灯するとき
l電源ポジションをONにすると点灯し､エ
ンジンをかけると消灯します。
lエンジン回転中､エンジンオイルの圧力が
低下すると点灯します。ただちに安全な
場所に停車し､エンジンを止め､エンジン
オイルの量を点検してください。
エンジンオイルの量が不足しているとき
は補充してください。
エンジンオイルの量が不足していない
のに点灯するときや､補充しても点灯し
続けるときは､マツダ販売店に連絡して
ください。
油圧警告灯が点灯したまま走行しないで
ください。エンジンが破損するおそれがあ
ります。
エンジンオイルの点検､補充については別
冊のメンテナンスノートに記載していま
す。
84
BONGO TRUCK_JK_初版84ページ
2015年12月10日02:13 PM
Form No.JK
メーター､警告灯､表示灯の見方
3.操作と取り扱い

Black plate (85,1)
エンジン警告灯
点灯するとき
l電源ポジションをONにすると点灯し､エ
ンジンをかけると消灯します。
lエンジン制御システムに異常があると点
灯し続けます。高速走行をせず､マツダ販
売店で点検を受けてください。
点検を受けるときは､エンジン警告灯が点
灯したときの走行状態をマツダ販売店に
ご連絡ください。
ABS警告灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
lシステムに異常があるときは点灯し続け
ます。マツダ販売店で点検を受けてくだ
さい。
lABS警告灯が点灯しているときは､
ABSが作動しないため､急制動時やす
べりやすい路面での制動時には､車輪
がロックすることがあります。
lABS警告灯が点灯しているときは､
ABSは作動しませんが､通常のブレー
キ性能は確保されています。
85
BONGO TRUCK_JK_初版85ページ
2015年12月10日02:13 PM
Form No.JK

Black plate (86,1)
エアバッグ警告灯/
プリテンショナー警告灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
l次のようなときはシステムの異常が考え
られます。マツダ販売店で点検を受けて
ください。
l電源ポジションをONにしても点灯し
ないとき。
l点灯し続けるとき。
点滅するとき
点滅し続けるときはシステムの異常が考え
られます。マツダ販売店で点検を受けてく
ださい。
¢エアバッグ警告灯/プリテンショ
ナー警告灯が点灯または点滅し
たまま走行しないでください。
衝突したときにエアバッグまたはプリテン
ショナー機構が正常に作動せず､重大な傷
害につながるおそれがあります。マツダ販
売店で点検を受けてください。
燃料残量警告灯
電源ポジションがONのとき､燃料が少なく
なると点灯します。
l燃料タンク内の燃料残量が9L前後に
なった時に点灯します。点灯したとき
は､すみやかに燃料を補給してくださ
い。
l走行状況や車両姿勢によっては､タン
ク内の燃料が移動する為､警告灯の点
灯タイミングが変わる場合がありま
す。
処置方法
燃料を補給してください。
→67ページ「燃料補給口」
86
BONGO TRUCK_JK_初版86ページ
2015年12月10日02:13 PM
Form No.JK
メーター､警告灯､表示灯の見方
3.操作と取り扱い

Black plate (87,1)

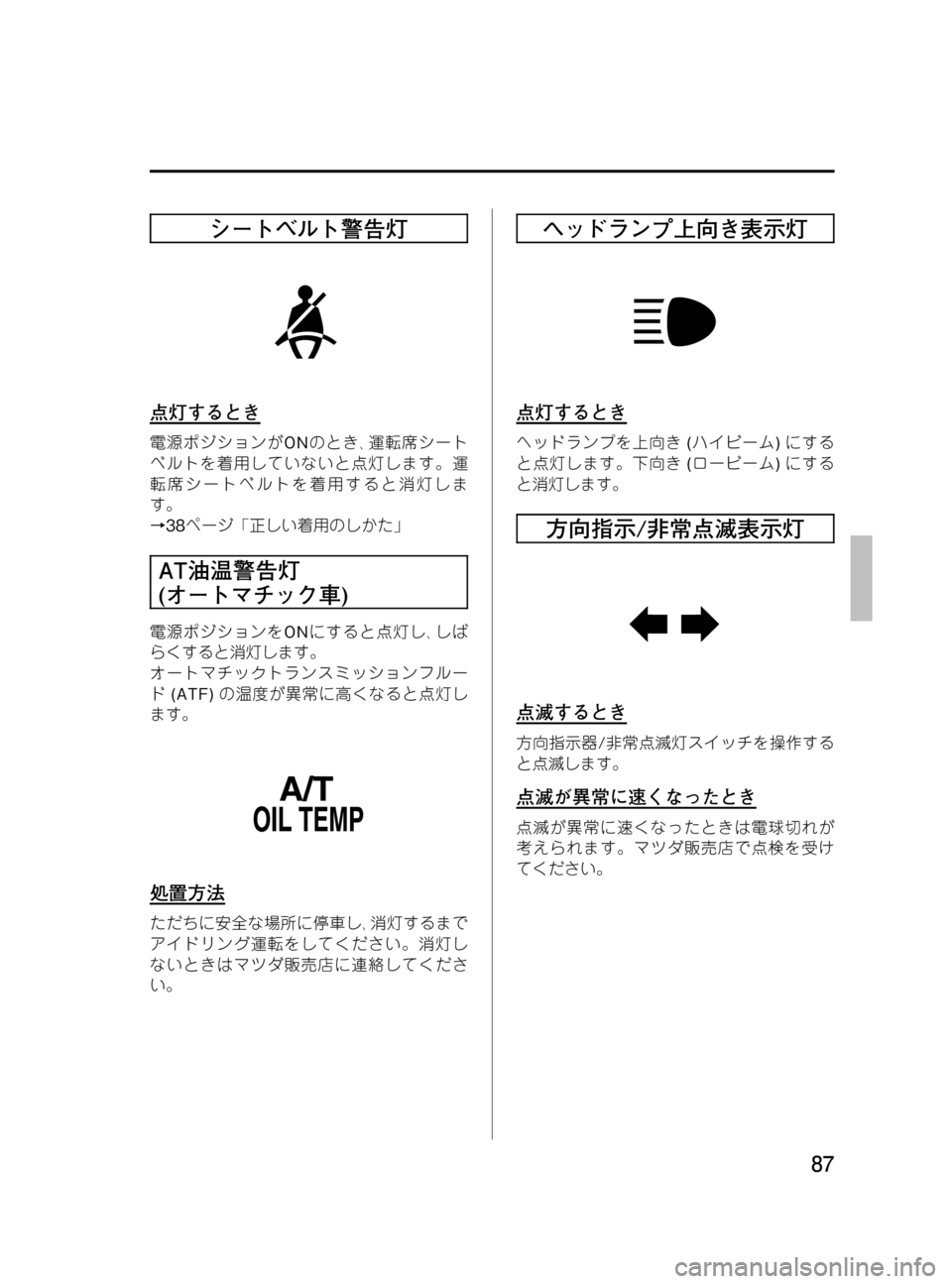

シートベルト警告灯
点灯するとき
電源ポジションがONのとき､運転席シート
ベルトを着用していないと点灯します。運
転席シートベルトを着用すると消灯しま
す。
→38ページ「正しい着用のしかた」
AT油温警告灯
(オートマチック車)
電源ポジションをONにすると点灯し､しば
らくすると消灯します。
オートマチックトランスミッションフルー
ド(ATF)の温度が異常に高くなると点灯し
ます。
処置方法
ただちに安全な場所に停車し､消灯するまで
アイドリング運転をしてください。消灯し
ないときはマツダ販売店に連絡してくださ
い。
ヘッドランプ上向き表示灯
点灯するとき
ヘッドランプを上向き(ハイビーム)にする
と点灯します。下向き(ロービーム)にする
と消灯します。
方向指示/非常点滅表示灯
点滅するとき
方向指示器/非常点滅灯スイッチを操作する
と点滅します。
点滅が異常に速くなったとき
点滅が異常に速くなったときは電球切れが
考えられます。マツダ販売店で点検を受け
てください。
87
BONGO TRUCK_JK_初版87ページ
2015年12月10日02:13 PM
Form No.JK

Black plate (88,1)
ホールドモード表示灯
(オートマチック車)
ホールドスイッチを押してホールドモード
にすると点灯します。
→103ページ「ホールドモード」
ホールドモード表示灯が点滅したときは､シ
ステムの異常が考えられます。マツダ販売
店で点検を受けてください。
セレクトレバー位置表示灯
(オートマチック車)
電源ポジションがONのとき､使用中のセレ
クトレバーのセット位置を示します。
4WD表示灯(4WD車)
4WDセレクトレバーが4Hまたは4Lのときに
点灯します。
l4WD車には､駆動状態を検出する機能
があり､4WD表示灯で駆動状態を確認
することができます。4WDセレクトレ
バーを操作して､駆動状態を切り替え
たときに､4WD表示灯が点滅(1.0秒間
隔)をすることがあります。これは駆
動装置が駆動状態を切り替え中である
ことを示しているため故障ではありま
せん。
l4輪駆動から後輪駆動に切り替え操作
をしても､4WD表示灯が消灯しないと
きは､周囲の安全を確認後､直進状態で
加減速またはシフトチェンジをして後
輪駆動に切り替えて下さい。それでも
切り替わらないときは周囲の安全を確
認後､後退をして後輪駆動に切り替え
てください。積載状態やタイヤの摩耗
状態によっては､切り替わりにくい場
合があります。
88
BONGO TRUCK_JK_初版88ページ
2015年12月10日02:13 PM
Form No.JK
メーター､警告灯､表示灯の見方
3.操作と取り扱い

Black plate (89,1)
R.F.W.ロック表示灯(4WD車)
R.F.W. (リモートフリーホイール)システム
により前輪と前輪駆動装置が接続されてい
るときに点灯します。
l4WDセレクトレバーを4Hまたは4Lにい
れると､前輪と前輪駆動装置が自動的に接
続され､R.F.W.ロック表示灯が点灯しま
す。電源ポジションがONのときは､4WD
セレクトレバーを4Hまたは4Lから2Hに
いれてもR.F.W.ロック表示灯は点灯(前輪
と前輪駆動装置は接続)したままです。
l2HでR.F.W.ロック表示灯を消灯させる
(前輪と前輪駆動装置を切り離す)ときは､
安全な場所に停車し､一度電源ポジション
をACCまたはOFFにしてください。
次のようなときはシステムの異常が考えら
れます。マツダ販売店で点検を受けてくだ
さい。
l4WDセレクトレバーを4Hまたは4Lにし
ても表示灯が点灯しないとき。
l走行中に点滅したとき。
なお､4輪駆動にした直後､表示灯が点滅
しても､しばらくして点灯に切り替われば
正常です。
フロントディファレンシャル
油温警告(4WD車)
フロントディファレンシャルオイルの温度
が異常に高くなると4WD表示灯とR.F.W.
ロック表示灯が同時に点滅(0.3秒間隔)し続
けます。
処置方法
ただちに安全な場所に停車して表示灯が消
灯するまで待機してください。
表示灯が頻繁に点滅するときは､マツダ販売
店で点検を受けてください。
¢表示灯が点滅したまま4輪駆動で
走行しないでください。
フロントディファレンシャルオイルの温度
が上昇するなどして､オイル漏れや焼きつ
きなどにより､最悪の場合車両火災につな
がるおそれがあります。
89
BONGO TRUCK_JK_初版89ページ
2015年12月10日02:13 PM
Form No.JK

Black plate (90,1)
警報音
ブレーキパッド摩耗警報
走行中にブレーキペダルを踏んだとき､警報
(キーキーという金属音)を発生し､ブレーキ
パッドが残り少ないことを運転者に知らせ
ます。
ブレーキパッドが少なくなるとブレーキの
効きが悪くなり危険です。警報が発生した
ときは､ただちにマツダ販売店で点検を受け
てください。
キー抜き忘れ防止チャイム
キーを差し込んだまま､電源ポジションを
OFFまたはACCにして運転席ドアを開ける
と､チャイムが鳴りキーの抜き忘れを知らせ
ます。
ランプ消し忘れ防止チャイム
ランプを点灯させたまま､エンジンスイッチ
からキーを抜いて運転席ドアを開けると､
チャイムが鳴りランプの消し忘れを知らせ
ます。
リバースポジションチャイム
(オートマチック車)
電源ポジションがONのとき､セレクトレ
バーをRにいれるとチャイムが鳴り､セレク
トレバーがRにはいっていることを運転者に
知らせます。
車外の人には聞こえないので注意してくだ
さい。
