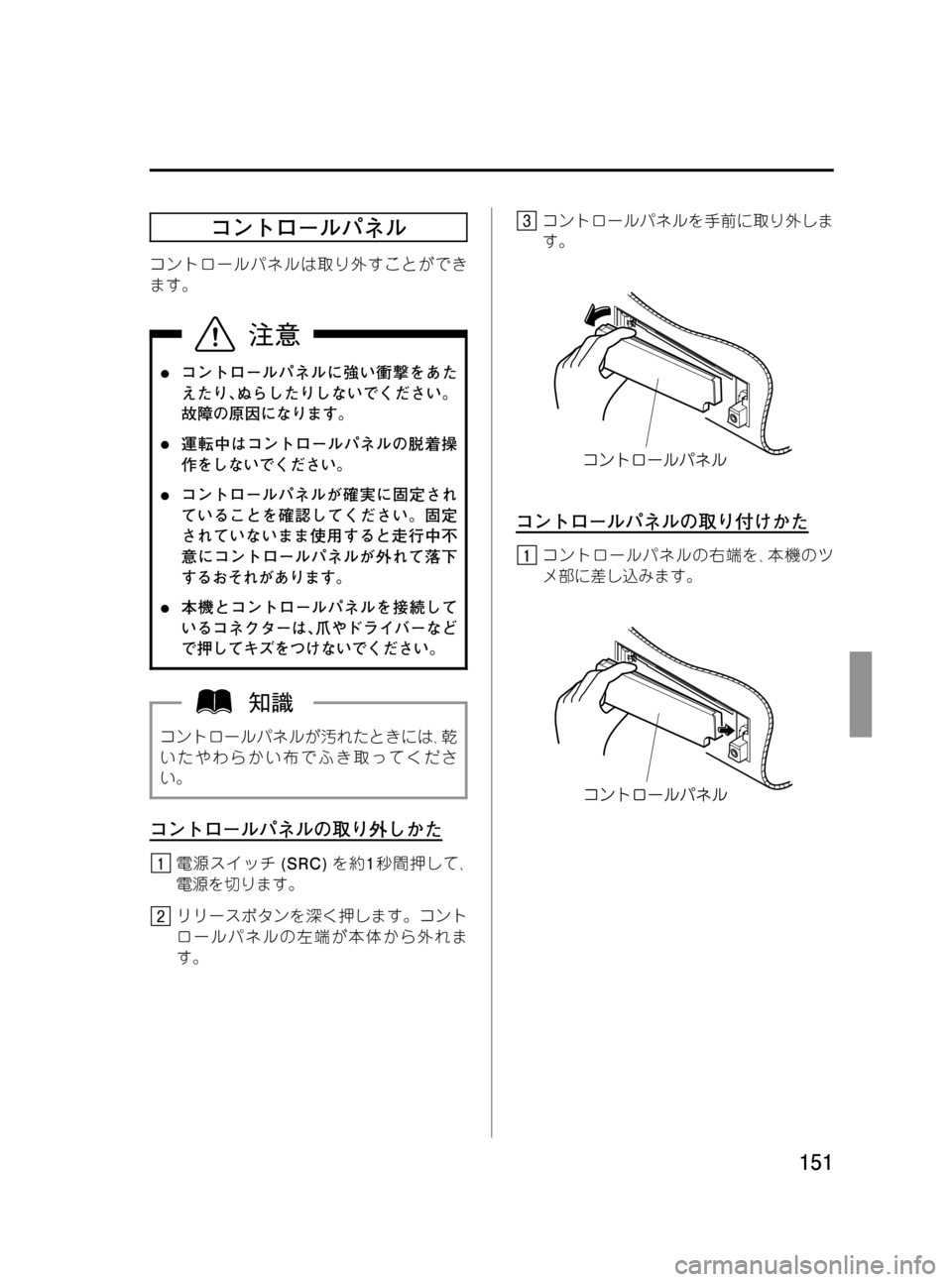

コントロールパネル
コントロールパネルは取り外すことができ
ます。
lコントロールパネルに強い衝撃をあた
えたり､ぬらしたりしないでください。
故障の原因になります。
l運転中はコントロールパネルの脱着操
作をしないでください。
lコントロールパネルが確実に固定され
ていることを確認してください。固定
されていないまま使用すると走行中不
意にコントロールパネルが外れて落下
するおそれがあります。
l本機とコントロールパネルを接続して
いるコネクターは､爪やドライバーなど
で押してキズをつけないでください。
コントロールパネルが汚れたときには､乾
いたやわらかい布でふき取ってくださ
い。
コントロールパネルの取り外しかた
電源スイッチ(SRC)を約1秒間押して､
電源を切ります。
リリースボタンを深く押します。コント
ロールパネルの左端が本体から外れま
す。
コントロールパネルを手前に取り外しま
す。
コントロールパネルの取り付けかた
コントロールパネルの右端を､本機のツ
メ部に差し込みます。
151
BONGO VAN_JH_初版151ページ
2012年4月25日09:30 AM
Form No.JH

Black plate (152,1)

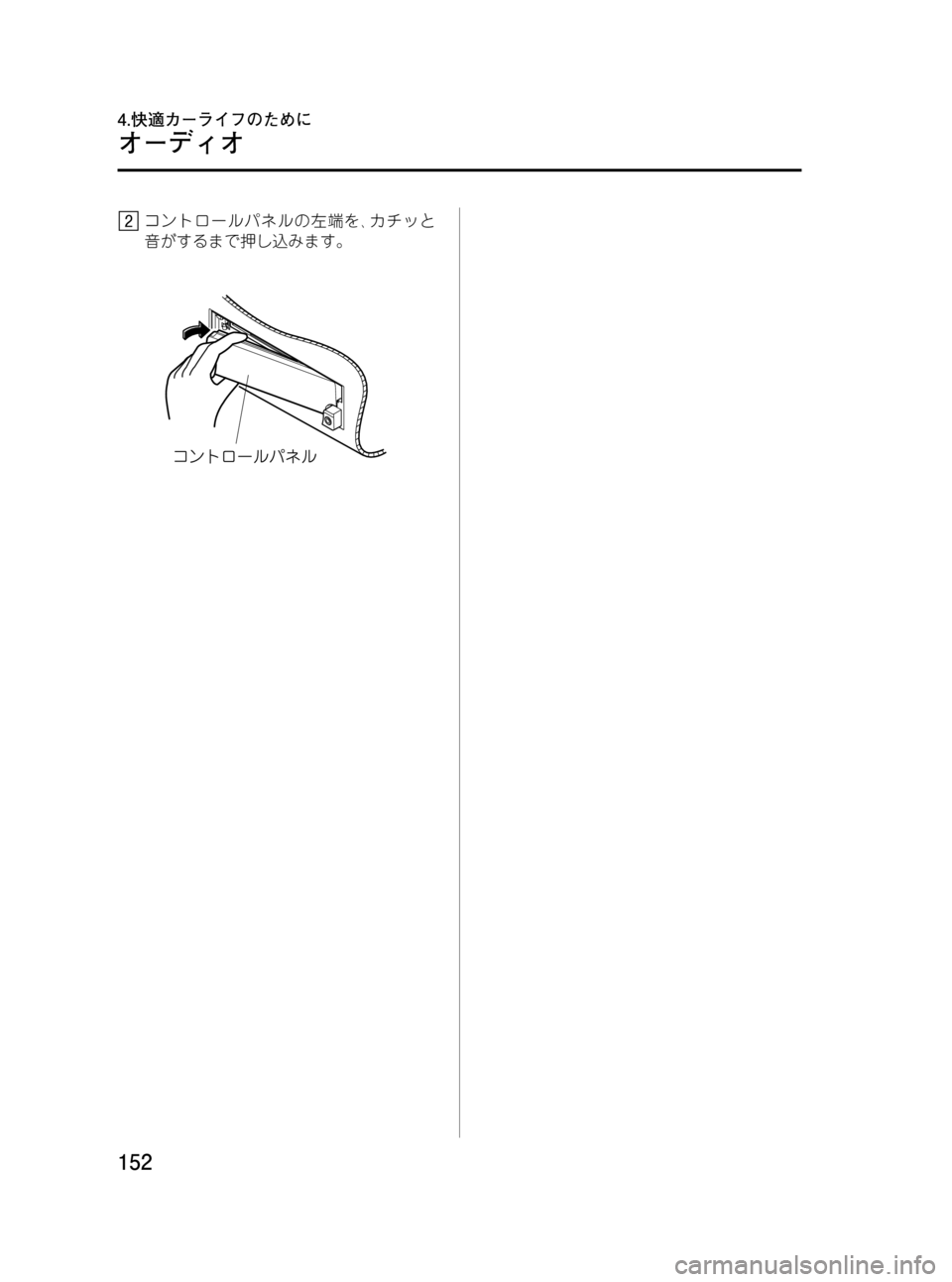

コントロールパネルの左端を､カチッと
音がするまで押し込みます。
152
BONGO VAN_JH_初版152ページ
2012年4月25日09:30 AM
Form No.JH
オーディオ
4.快適カーライフのために

Black plate (153,1)
153
BONGO VAN_JH_初版153ページ
2012年4月25日09:30 AM
Form No.JH

Black plate (154,1)

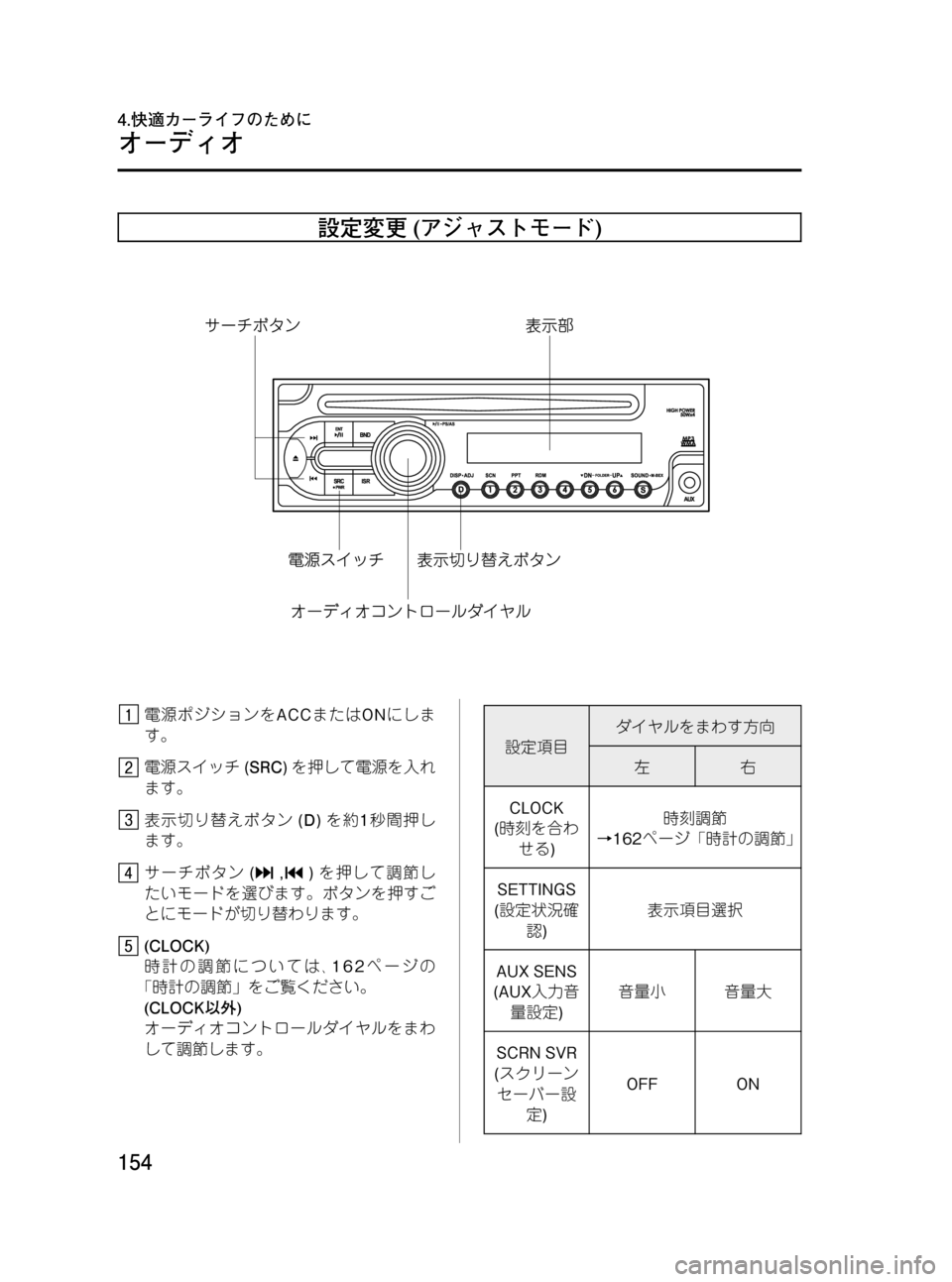

設定変更(アジャストモード)
電源ポジションをACCまたはONにしま
す。
電源スイッチ(SRC)を押して電源を入れ
ます。
表示切り替えボタン(D)を約1秒間押し
ます。
サーチボタン(,)を押して調節し
たいモードを選びます。ボタンを押すご
とにモードが切り替わります。
(CLOCK)
時計の調節については､162ページの
「時計の調節」をご覧ください。
(CLOCK以外)
オーディオコントロールダイヤルをまわ
して調節します。設定項目ダイヤルをまわす方向
左右
CLOCK
(時刻を合わ
せる)時刻調節
→162ページ「時計の調節」
SETTINGS
(設定状況確
認)表示項目選択
AUX SENS
(AUX入力音
量設定)音量小音量大
SCRN SVR
(スクリーン
セーバー設
定)OFF ON
154
BONGO VAN_JH_初版154ページ
2012年4月25日09:30 AM
Form No.JH
オーディオ
4.快適カーライフのために

Black plate (155,1)

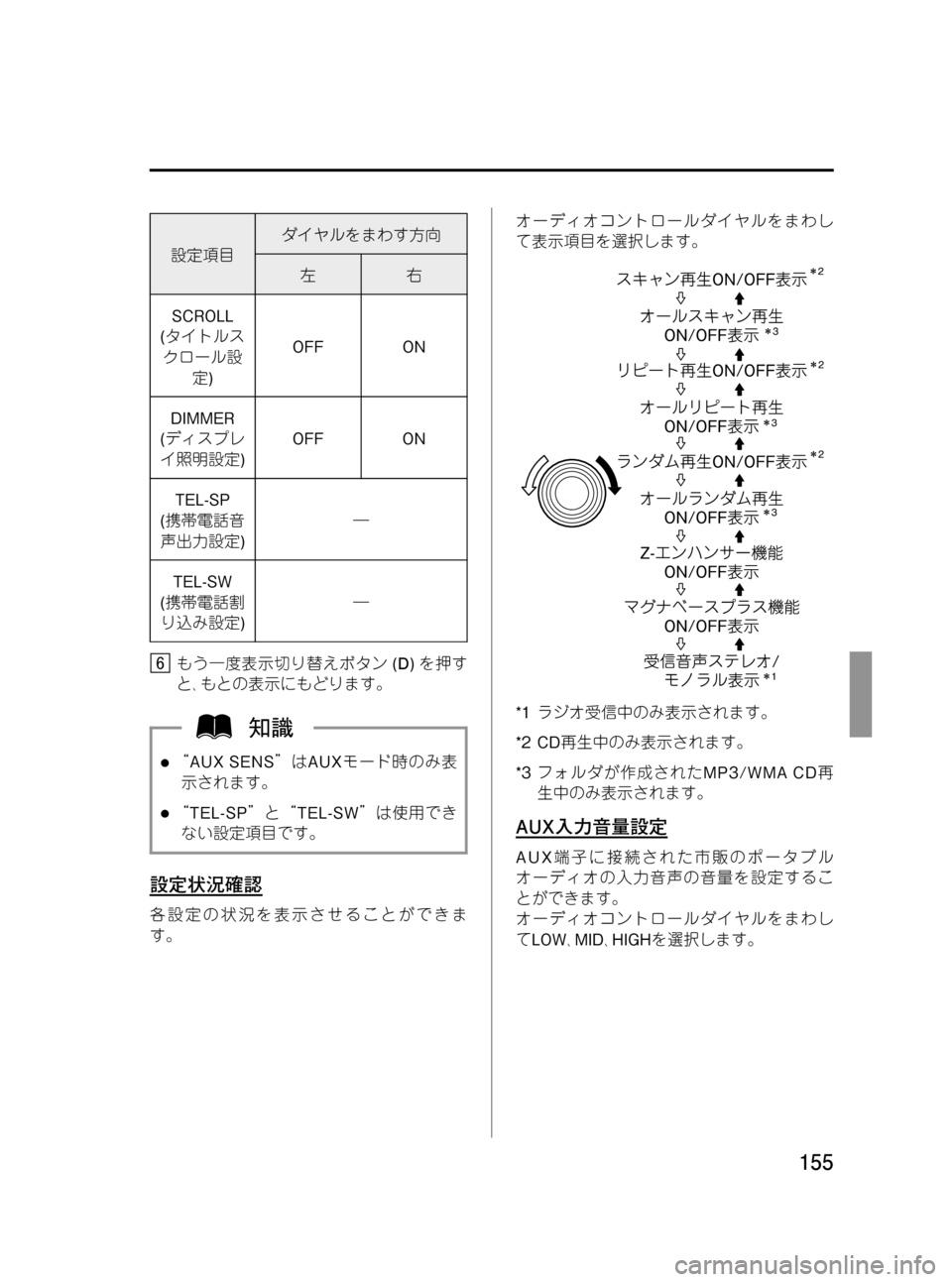

設定項目ダイヤルをまわす方向
左右
SCROLL
(タイトルス
クロール設
定)OFF ON
DIMMER
(ディスプレ
イ照明設定)OFF ON
TEL-SP
(携帯電話音
声出力設定)―
TEL-SW
(携帯電話割
り込み設定)―
もう一度表示切り替えボタン(D)を押す
と､もとの表示にもどります。
l“AUX SENS”はAUXモード時のみ表
示されます。
l“TEL-SP”と“TEL-SW”は使用でき
ない設定項目です。
設定状況確認
各設定の状況を表示させることができま
す。オーディオコントロールダイヤルをまわし
て表示項目を選択します。
*1ラジオ受信中のみ表示されます。
*2 CD再生中のみ表示されます。
*3フォルダが作成されたMP3/WMA CD再
生中のみ表示されます。
AUX入力音量設定
AUX端子に接続された市販のポータブル
オーディオの入力音声の音量を設定するこ
とができます。
オーディオコントロールダイヤルをまわし
てLOW､MID､HIGHを選択します。
155
BONGO VAN_JH_初版155ページ
2012年4月25日09:30 AM
Form No.JH

Black plate (156,1)

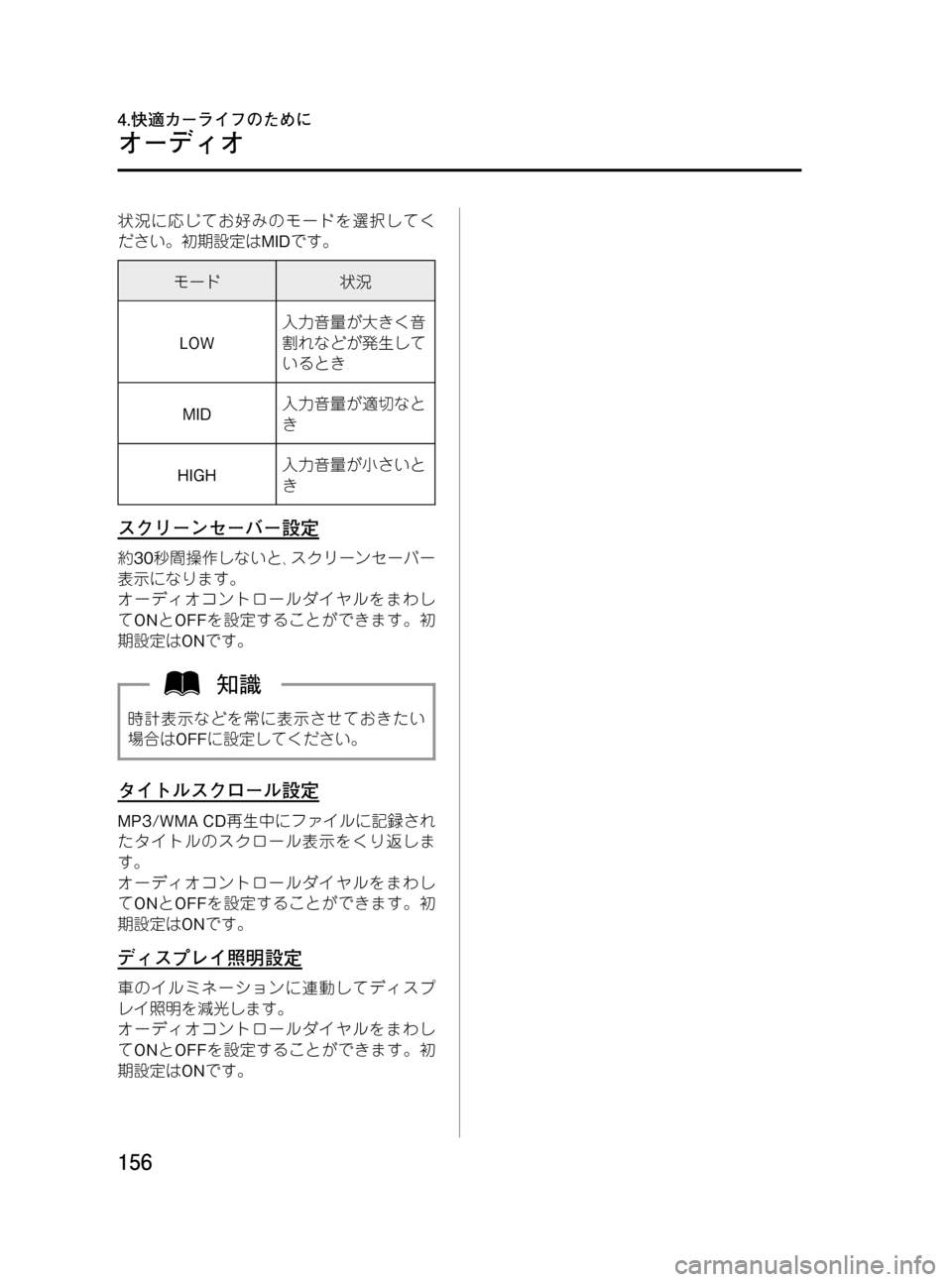

状況に応じてお好みのモードを選択してく
ださい。初期設定はMIDです。
モード状況
LOW入力音量が大きく音
割れなどが発生して
いるとき
MID入力音量が適切なと
き
HIGH入力音量が小さいと
き
スクリーンセーバー設定
約30秒間操作しないと､スクリーンセーバー
表示になります。
オーディオコントロールダイヤルをまわし
てONとOFFを設定することができます。初
期設定はONです。
時計表示などを常に表示させておきたい
場合はOFFに設定してください。
タイトルスクロール設定
MP3/WMA CD再生中にファイルに記録され
たタイトルのスクロール表示をくり返しま
す。
オーディオコントロールダイヤルをまわし
てONとOFFを設定することができます。初
期設定はONです。
ディスプレイ照明設定
車のイルミネーションに連動してディスプ
レイ照明を減光します。
オーディオコントロールダイヤルをまわし
てONとOFFを設定することができます。初
期設定はONです。
156
BONGO VAN_JH_初版156ページ
2012年4月25日09:30 AM
Form No.JH
オーディオ
4.快適カーライフのために

Black plate (157,1)
157
BONGO VAN_JH_初版157ページ
2012年4月25日09:30 AM
Form No.JH

Black plate (158,1)
音量/音質の調節
音量調節
音量調節ダイヤルをまわして調節します。
右へまわすと音量が大きくなり､左へまわす
と小さくなります。
重低音を増強する(マグナベースEX機
能)
重低音を増強することができます。
サウンドボタン(S)を約1秒間押すと､重
低音が増強されます。“M-B EX”が
2秒間表示されます。
もう一度ボタンを押し続けると､もとの
音質にもどります。
音質を設定する
サウンドボタン(S)を押します。
サーチボタン(,)を押して設定し
たいモードを選びます。ボタンを押すご
とにモードが切り替わります。
*1 Z-エンハンサープラス機能がCUSTOMの
ときに設定できます。
158
BONGO VAN_JH_初版158ページ
2012年4月25日09:30 AM
Form No.JH
オーディオ
4.快適カーライフのために

Black plate (159,1)
l音量/音質調節値は表示部に表示され
ます。
l10秒間操作がないときは､音質調節前
の表示にもどります。
音質を簡単に設定する(Z-エンハン
サープラス機能)
低音と高音の強調を簡単に設定することが
できます。
状況に応じてお好みのモードを選択してく
ださい。
モード音質変化
OFFなし
B-BOOST低音を強調
IMPACT低音と高音を強調
EXCITE低音と高音をさらに
強調
CUSTOM手動で調節
サウンドボタン(S)を押します。
サーチボタン(,)を押して､“Z-
EHCR+”を選びます。
オーディオコントロールダイヤルをまわ
して､モードを選択します。
サウンドボタン(S)を押して､もとの表
示にもどります。
Z-エンハンサーを調整する(B-BOOST
モード､IMPACTモード､EXCITEモー
ド)
低音/高音の強調量を調節できます。
サウンドボタン(S)を押します。
サーチボタン(,)を押して“Z-
EHCR+”を選びます。
オーディオコントロールダイヤルをまわ
して､“B-BOOST”､“IMPACT”､また
は“EXCITE”を選びます。
エンターボタン(ENT)を押します。
オーディオコントロールダイヤルをまわ
して､調整します。右へまわすと強調量
が大きくなり､左へまわすと小さくなり
ます。
サウンドボタン(S)を押して､もとの表
示にもどります。
低音/高音の調節値を初期値にもどす
(CUSTOMモード)
サウンドボタン(S)を押します。
サーチボタン(,)を押して“Z-
EHCR+”を選びます。
オーディオコントロールダイヤルをまわ
して､“CUSTOM”を選びます。
エンターボタン(ENT)を約1秒間押
します。低音/高音の調節値が初期値に
もどり､“FLAT”が表示されます。
サウンドボタン(S)を押して､もとの表
示にもどります。
低音を調節する(CUSTOMモード)
Z-エンハンサープラス機能がCUSTOMモー
ドのときは､低音の音質を細かく調節するこ
とができます。
サウンドボタン(S)を押します。
サーチボタン(,)を押して
“BASS”を選びます。
エンターボタン(ENT)を押します。
サーチボタン(,)を押して､調節し
たいモードを選びます。
159
BONGO VAN_JH_初版159ページ
2012年4月25日09:30 AM
Form No.JH

Black plate (160,1)

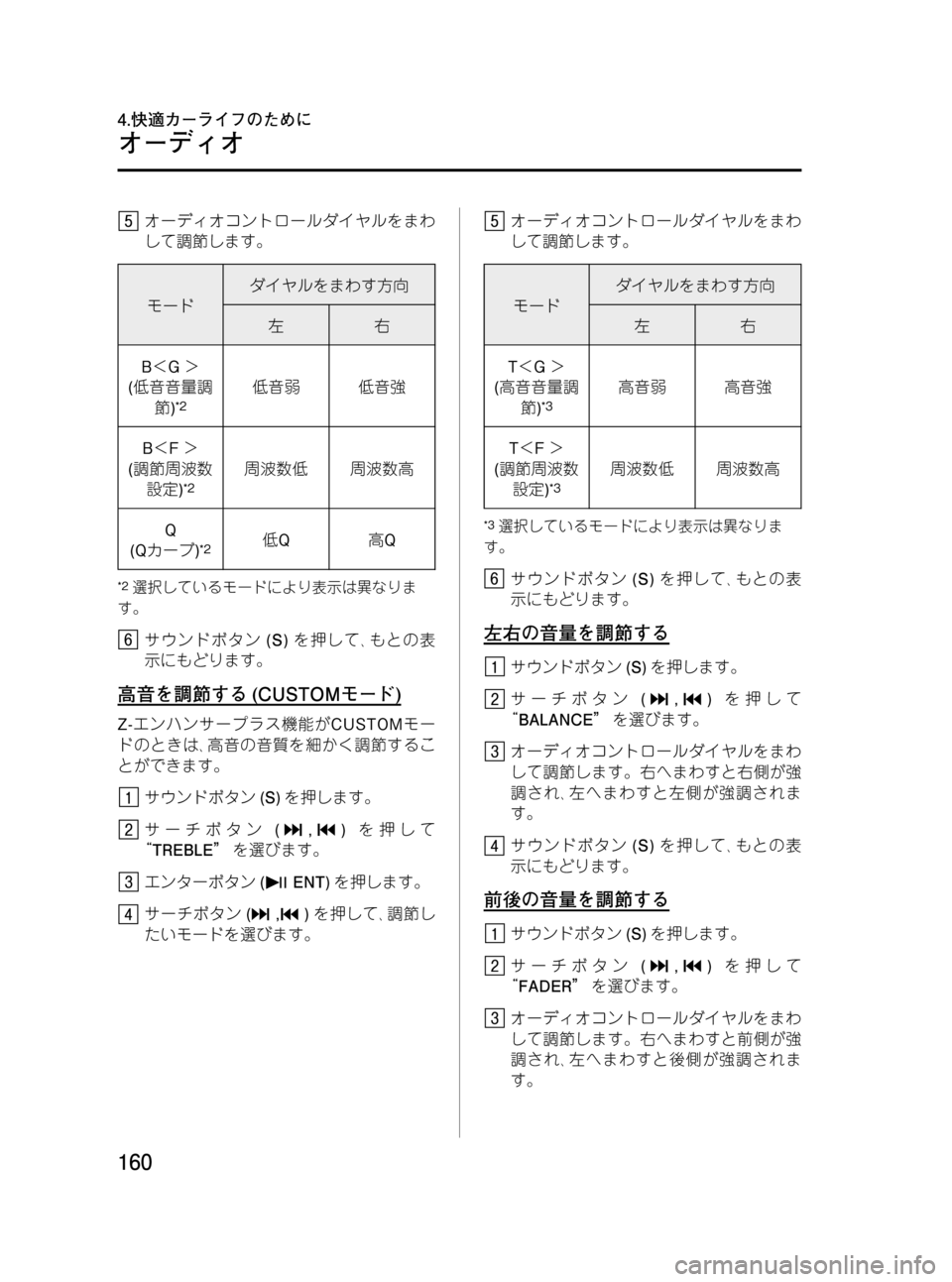

オーディオコントロールダイヤルをまわ
して調節します。
モードダイヤルをまわす方向
左右
B＜G＞
(低音音量調
節)
*2低音弱低音強
B＜F＞
(調節周波数
設定)
*2周波数低周波数高
Q
(Qカーブ)
*2低Q高Q
*2選択しているモードにより表示は異なりま
す。
サウンドボタン(S)を押して､もとの表
示にもどります。
高音を調節する(CUSTOMモード)
Z-エンハンサープラス機能がCUSTOMモー
ドのときは､高音の音質を細かく調節するこ
とができます。
サウンドボタン(S)を押します。
サーチボタン(,)を押して
“TREBLE”を選びます。
エンターボタン(ENT)を押します。
サーチボタン(,)を押して､調節し
たいモードを選びます。
オーディオコントロールダイヤルをまわ
して調節します。
モードダイヤルをまわす方向
左右
T＜G＞
(高音音量調
節)
*3高音弱高音強
T＜F＞
(調節周波数
設定)
*3周波数低周波数高
*3選択しているモードにより表示は異なりま
す。
サウンドボタン(S)を押して､もとの表
示にもどります。
左右の音量を調節する
サウンドボタン(S)を押します。
サーチボタン(,)を押して
“BALANCE”を選びます。
オーディオコントロールダイヤルをまわ
して調節します。右へまわすと右側が強
調され､左へまわすと左側が強調されま
す。
サウンドボタン(S)を押して､もとの表
示にもどります。
前後の音量を調節する
サウンドボタン(S)を押します。
サーチボタン(,)を押して
“FADER”を選びます。
オーディオコントロールダイヤルをまわ
して調節します。右へまわすと前側が強
調され､左へまわすと後側が強調されま
す。
160
BONGO VAN_JH_初版160ページ
2012年4月25日09:30 AM
Form No.JH
オーディオ
4.快適カーライフのために
