MAZDA MODEL CARROL 2015 取扱説明書 (キャロル) (in Japanese)

運転する前に/スイッチの使いかた
3-79
3
ライトの点灯・消灯
エンジンスイッチの位置に関係なく使用
でき、ライトスイッチのツマミ（1）を
まわすと次のように点灯・消灯します。
74P30560
ライト消し忘れ警告ブザー
ヘッドライトや車幅灯の消し忘れを防止
するため、次のようなときに運転席ドア
を開けると、室内ブザーが “ ピーーー”
と連続して鳴ります。
キーを抜いたあとも、ライトや車幅灯が
点灯している
エンジンスイッチを （OFF）に
したあとも、ライトや車幅灯が点灯して
いる
ライトおよび車幅灯を消すと、室内ブ
ザーは止まります。
ライト
スイッチ の位置 ヘッドライト
（前照灯） 車幅灯、尾灯、
番号灯、
計器照明灯
点灯
消灯 点灯
OFF 消灯
エンジン停止中に、長時間点灯させな
いでください。鉛バッテリーあがりの
原因となります。
スイッチの使いかた
ライトスイッチ
(1)
アドバンストキーレスエントリー＆キーレス
プッシュボタンスタートシステム非装備車
アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
LOCK
000.book 79 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/スイッチの使いかた
3-80
3
ライトの上向き、下向きの切
替え
ヘッドライトを上向き（ハイビーム）に
切り替えると、遠くまで照らすことがで
きます。
ライトが点灯しているときに、レバー
（2）を車の前方向に押すと上向きに
なります。もとの位置にもどすと、下
向きになります。
ライトスイッチの位置に関係なく、レ
バーを手前に引くと、引いている間、
上向きにライトが点灯します。
ライトを上向きにすると、メーター内
のヘッドライト上向き（ハイビーム）
表示灯が点灯します。
→　3-75ページ（ヘッドライト上向き
（ハイビ－ム）表示灯）
74P30570
ヘッドライトを点灯して光軸調整ダイヤ
ルをまわすと、ライトの光軸が調整でき
ます。
荷物や同乗者を乗せてライトの光軸が上
向きになると、対向車や先行車の迷惑と
なります。ダイヤルを操作して、光軸を
下向きに調整してください。
ダイヤル操作は、ライトが下向き
（ロービーム）に点灯しているときに
行なってください。ライトが上向き
（ハイビーム）に点灯している、また
は点灯していないときは、光軸が適切
に調整できているか判断できません。
ダイヤルの目盛りは 0 ～ 5 まであり、
光軸が 11 段階（0.5 きざみ）に調整で
きます。
ダイヤルの目盛りを大きくすると、光
軸が下向きになります。
74P30580
荷物や同乗者の乗せかたによって変わ
りますが、次表の数値を参考に適切な
位置に調整してください。
対向車や先行車があるときは、ライト
を下向きにしてください。
è
è é (2)
光軸調整ダイヤル
000.book 80 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/スイッチの使いかた
3-81
3
〈ダイヤル位置の目安〉
エンジンスイッチが のときに使用
できます。
右折・左折をするとき
左折時：レバー（1）を押し上げます。
右折時：レバーを押し下げます。
同時に方向指示器とメーター内の方向
指示器表示灯が点滅します。
ハンドルをもとにもどすと、レバーが
自動的にもどり、方向指示器と表示灯
が消灯します。
74P30590
車線変更をするとき
レバーを車線変更しようとする方向に軽
く押さえます。
押さえている間だけ、方向指示器と表
示灯が点滅します。
条件
ダイヤル
位置
運転席のみ乗車 0
運転席および助手席に乗車 0.5
4名乗車 1～1.5
4名乗車で荷室満載 1.5～2
運転席のみ乗車で荷室満載 2～2.5
走行中はダイヤル操作をしないでくだ
さい。操作に気を取られて、思わぬ事
故につながるおそれがあります。
車検などで基本の光軸を調整するとき
は、ダイヤルを 0 の位置にしてくださ
い。0 以外の位置で基本光軸を調整す
ると、ライトの光軸が基準より上向き
になるなど、安全上問題となるおそれ
があります。
ダイヤルを操作すると、ライトの下向
き（ロービーム）と上向き（ハイビー
ム）の光軸が同時に調整されます。
ハンドルを切る角度が小さいと、レ
バーが自動的にもどらないことがあり
ます。レバーを手でもどしてください。
方向指示器スイッチ
ON
(1)
x
n
x ~w
ðÿ ~w
ðÿ
000.book 81 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/スイッチの使いかた
3-82
3
エンジンスイッチの位置に関係なく使用
できます。故障などでやむをえず路上駐
車するときや非常時に使用します。
スイッチを押すと、すべての方向指示
器とメーター内の方向指示器表示灯が
点滅します。
もう一度押すと消灯します。
74P30600
エンジンスイッチが のときに使用
できます。
エンジン停止中に長時間点滅させない
でください。鉛バッテリーあがりの原
因となります。
非常点滅表示灯スイッチ
寒冷時は、ガラス面に吹きつけた
ウォッシャー液が凍結して、視界が悪
くなることがあります。ガラス面をデ
フロスターで暖めてから、ウォッ
シャー液を噴射してください。
→　5-2ページ（デフロスター）
ウインドーが乾いているときは、ウ
インドーをウォッシャー液で濡らし
てからワイパーを動かしてください。
空ぶきするとガラス面やワイパーブ
レード（ゴム部）に傷がつくおそれ
があります。
ワイパーブレードがガラスにはりつ
いているときは、ワイパーを作動さ
せないでください。ブレード部（ゴム
の部分）が傷ついたり、ワイパーが故
障したりするおそれがあります。
ウォッシャー液が十分に出ないとき
は、ウォッシャースイッチを切って
ください。ウォッシャーポンプが故
障する原因となります。
ワイパー／ウォッシャースイッチ
ON
000.book 82 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/スイッチの使いかた
3-83
3
■ ワイパーが作動中に停止したときは
積雪などでワイパーに大きな負荷がかか
る状態が続きワイパーモーターの温度が
上がると、ワイパーモーターを保護する
ためにブレーカーが作動してワイパーが
停止します。次の手順で対処してくださ
い。
安全な場所に停車し、エンジンス
イッチを または
（OFF）にします。
ワイパースイッチをOFFにします。

ワイパーの作動をさまたげる積雪な
どの障害物を取り除きます。
しばらくしてワイパーモーターの温
度が下がると、ブレーカーが自動復
帰してワイパーの使用が可能となり
ます。
しばらく待ってもワイパーが使用 できない場合は、別の原因が考え
られます。マツダ販売店で点検を
受けてください。
フロントワイパースイッチ
レバー（1）を上下に操作します。
74P30610
上図のスイッチは代表例です。お車の
タイプにより異なります。
フロントウォッシャースイッチ
レバー （1）を手前に引くと、 ウォッシャー
液が噴射されワイパーが数回動きます。
74P30620
1ACCLOCK
2
3
4MIST レバーを押し上げ
ている間作動
OFF 停止 INT 間欠作動LO 低速作動
HI 高速作動
ÍÉÓÔ
ÈÉ
ÏÆÆ
ÌÏ
ÉÎÔ(1)
(1)
000.book 83 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/スイッチの使いかた
3-84
3

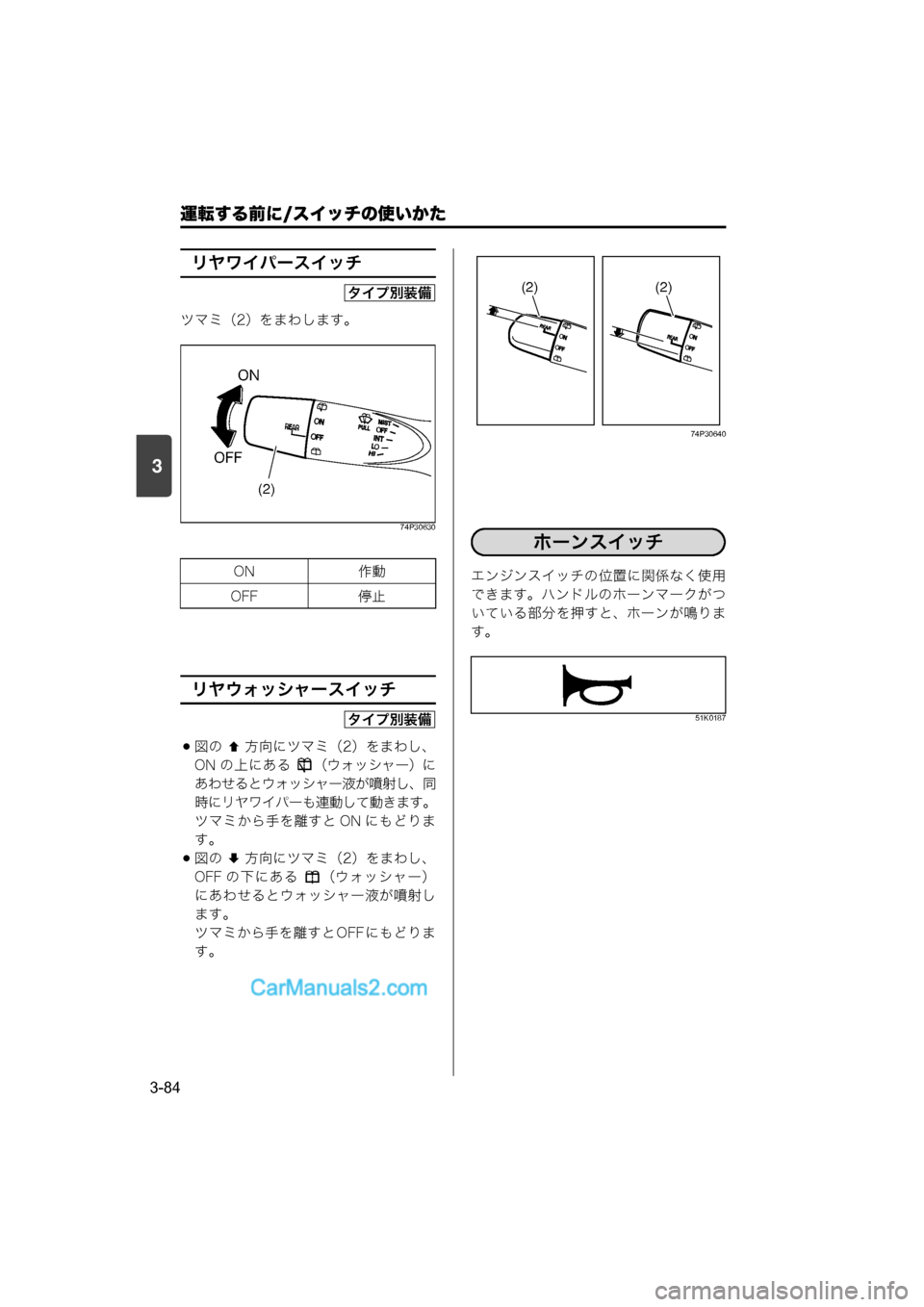

リヤワイパースイッチ
ツマミ（2）をまわします。
74P30630
リヤウォッシャースイッチ
図の方向にツマミ（2）をまわし、
ON の上にある （ウォッシャー）に あわせるとウォッシャー液が噴射し、同
時にリヤワイパーも連動して動きます。
ツマミから手を離すと ON にもどりま
す。
図の 方向にツマミ（2）をまわし、
OFF の下にある （ウォッシャー） にあわせるとウォッシャー液が噴射し
ます。
ツマミから手を離すと OFF にもどりま
す。
74P30640
エンジンスイッチの位置に関係なく使用
できます。ハンドルのホーンマークがつ
いている部分を押すと、ホーンが鳴りま
す。
51K0187
ON 作動
OFF 停止
タイプ別装備
(2)
ÏÆÆÏÎ
タイプ別装備
(2)(2)
ホーンスイッチ
000.book 84 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/スイッチの使いかた
3-85
3
エンジン回転中、またはアイドリングス
トップシステム装備車のエンジン自動停
止中に使用でき、バックドアガラスの内
側のくもりを取ります。
→　4-48ページ（アイドリングストップシステム）
スイッチを押すとバックドアガラスが
暖められ、スイッチ内の表示灯（1）
が点灯します。
もう一度押すとスイッチが切れます。
約 15 分連続で使用すると、自動的に
スイッチが切れます。
使用中にエンジンスイッチを ま
たは （OFF）にすると、エン
ジンを再始動しても自動的にスイッチ
は入りません。
ドアミラーヒーター装備車では、同時
にドアミラーも暖められ、ミラーにつ
いたくもりを取ります。
→　3-27ページ（ドアミラーヒータースイッチ）
74P30650 74P30660
リヤデフォッガースイッチ
ACC
LOCK
マニュアルエアコン車
“l©³ÂœÂ‰Â
ÿ½ö~
“l©³ÂœÂ‰Â
½ö~
(1)
(1)
鉛バッテリー保護のため、くもりが
取れたらすみやかにスイッチを切っ
てください。また、雪を溶かしたり、
雨水を乾燥させたりする目的で使用
しないでください。
バックドアガラスの室内側をふくと
きは、熱線や端子を傷つけないよう
に、水を含ませたやわらかい布で熱
線に沿ってふいてください。
エンジン停止中はスイッチが入りませ
ん。（アイドリングストップシステム
装備車のエンジン自動停止中を除く）
オートエアコン車
“l©³ÂœÂ‰Â
ÿ½ö~
“l©³ÂœÂ‰Â
½ö~
(1)
(1)
000.book 85 ページ ２０１４年１２月５日　金曜日　午前９時２０分

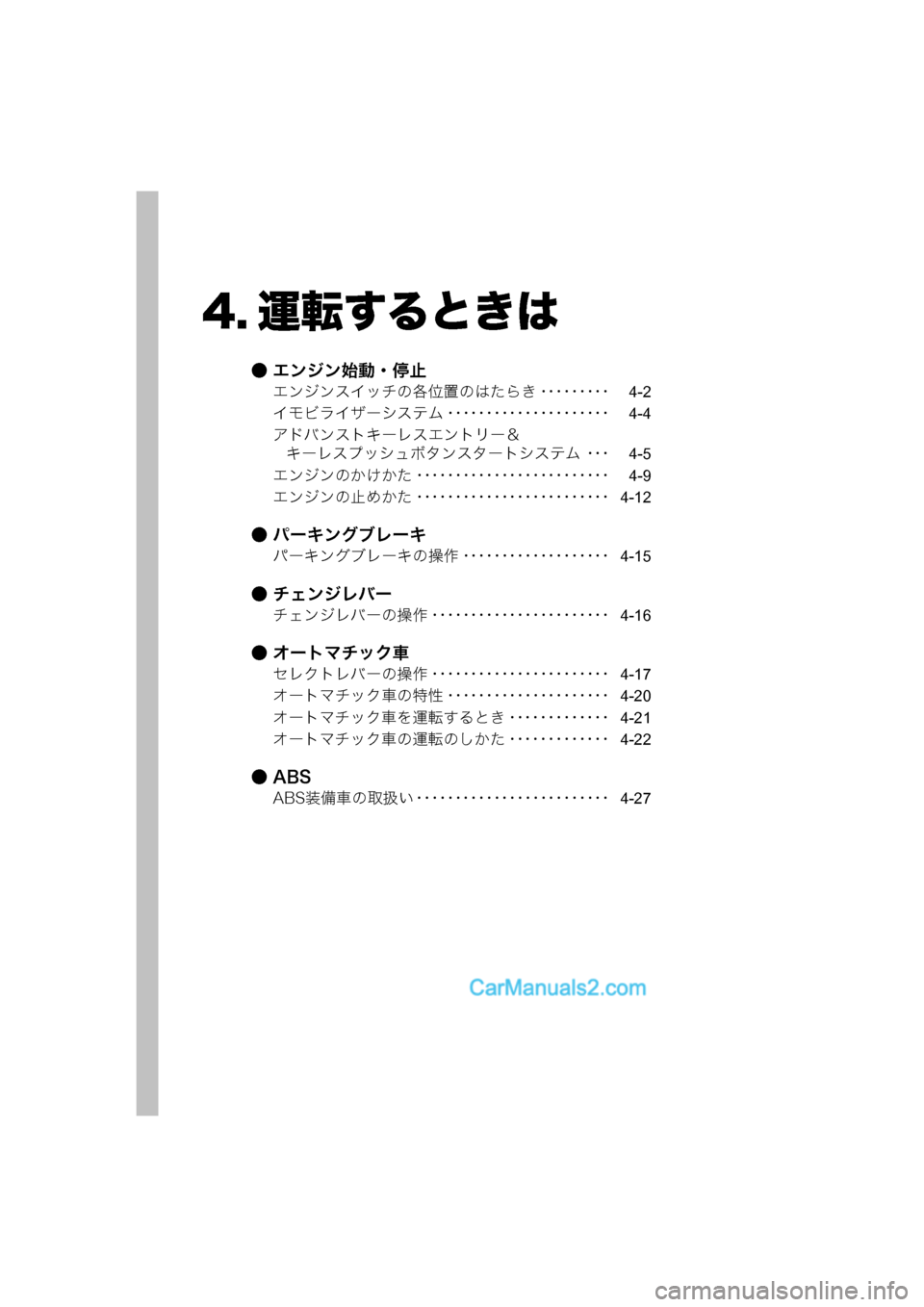

4. 運転するときは
● エンジン始動・停止
エンジンスイッチの各位置のはたらき ･････････4-2
イモビライザーシステム ･････････････････････ 4-4
アドバンストキーレスエントリー＆ キーレスプッシュボタンスタートシステム ･･･ 4-5
エンジンのかけかた ･････････････････････････ 4-9
エンジンの止めかた ･････････････････････････ 4-12
● パーキングブレーキ
パーキングブレーキの操作 ･･･････････････････4-15
● チェンジレバー
チェンジレバーの操作 ･･･････････････････････4-16
● オートマチック車
セレクトレバーの操作 ･･･････････････････････4-17
オートマチック車の特性 ･････････････････････ 4-20
オートマチック車を運転するとき ･････････････ 4-21
オートマチック車の運転のしかた ･････････････ 4-22
●ABS
ABS装備車の取扱い ･････････････････････････4-27
000.book 0 ページ ２０１４年１２月５日　金曜日　午前９時２０分

4
運転するときは
4-1
●DSC&TCS
DSC&TCS装備車の取扱い･･･････････････････4-31
● ヒルホールドコントロール
ヒルホールドコントロール ･･･････････････････ 4-34
● 運転支援機能
運転支援機能 ･･･････････････････････････････4-36
● アイドリングストップシステム
アイドリングストップシステム ･･･････････････4-48
安全運転が第一
お車に装備されているシートベルト、SRSエアバッグ
システム、ABS（アンチロックブレーキシステム）
などの安全装備も、乗員の安全確保には限界がありま
す。法定速度を厳守するとともに、スピードを控えめ
にして安全運転に心がけてください。
000.book 1 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転するときは/エンジン始動・停止
4-2
474P4001074P40020
上図のエンジンスイッチは代表例です。お車のタイプにより異なります。
エンジンを始動する場合は、4-9ページの「エンジンのかけかた」をお読みください。
■ アドバンストキーレスエントリー＆キーレスプッシュボタンスター
トシステム非装備車
エンジン始動・停止
エンジンスイッチの各位置のはたらき
アドバンストキーレスエントリー＆キーレス
プッシュボタンスタートシステム非装備車アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
エンジンスイッチ
の位置 エンジンの状態 はたらき
（OFF） 停止 駐車するとき、キーを抜き差しするときの位置
です。キーを抜くと、ハンドルロックがかかり
ます。
停止 エンジンをかけずにドアミラーやオーディオま
たはナビゲーション、アクセサリーソケットな
どの電装品（タイプ別装備）を使用するときの
位置です。
停止 エンジンをかけずにパワーウインドーやワイ
パーなどの電装品を使用するときの位置です。
メーターが点灯します。
回転中 すべての電装品が使えます。通常運転中の状態
です。
始動 エンジンを始動するときの位置です。始動した
ら、キーから手を離してください。キーは自動
的に にもどります。
LOCK
ACC
ON
START
ON
000.book 2 ページ ２０１４年１２月５日　金曜日　午前９時２０分
