MAZDA MODEL CX-3 2015 Instrukcja Obsługi (in Polish)

Płyn chłodzący silnik
tSprawdzenie poziomu p›ynu
ch›odzcego
OSTRZEENIE
Nie uywaj otwartego ognia lub
zapa›ek w komorze silnika. NIE
DOLEWAJ P•YNU
CH•ODZ
CEGO, GDY SILNIK
JEST GOR
CY:
Gorcy silnik zagraa
bezpiecze stwu. Jeeli silnik jest
uruchomiony, elementy komory
silnika s bardzo gorce. Istnieje
niebezpiecze stwo poparzenia.
Sprawd ostronie poziom p›ynu
ch›odzcego w zbiorniku
wyrównawczym, ale nie otwieraj go.
Wy›cz zap›on i przed
przystpieniem do dalszych
czynnoci upewnij si, czy
wentylator ch›odnicy nie pracuje:
Podejmowanie jakichkolwiek
czynnoci w pobliu pracujcego
wentylatora zagraa bezpiecze stwu.
Wentylator moe nadal pracowa
nawet wtedy, gdy silnik zosta›
wy›czony, a temperatura
w komorze silnika jest nadal
wysoka. Pracujcy wentylator moe
Ci uderzy i spowodowa powane
obraenia.
Nie odkrcaj korków
w uk›adzie ch›odzenia, jeeli silnik i
ch›odnica s gorce:
Gdy silnik i ch›odnica s gorce,
rozgrzany p›yn ch›odzcy i para s
pod cinieniem i mog spowodowa
powane obraenia.
UWAGA
Wymiana płynu chłodzącego powinna
być wykonywana przez specjalistyczny
serwis, zalecamy Autoryzowaną Stację
Obsługi Mazdy.
Sprawdź temperaturę zamarzania i poziom
płynu chłodzącego w zbiorniku
wyrównawczym przynajmniej raz w roku
– na początku sezonu zimowego – i przed
podróżą do stref, gdzie temperatury mogą
spadać poniżej temperatury zamarzania
płynu chłodzącego.

Sprawdź stan i połączenia wszystkich
przewodów systemu chłodzenia i
ogrzewania.
Wymień, gdy są wybrzuszone lub
uszkodzone.

Chłodnica powinna być w całości
wypełniona płynem chłodzącym, którego
poziom powinien zawierać się pomiędzy
oznaczeniami F lub FULL i L
znajdującymi się na zbiorniku
wyrównawczym przy zimnym silniku.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-29

SKYACTIV-G 2.0

Korek zbiornika płynu
chłodzącego
Zbiornik płynu
chłodzącego
Wentylator
chłodnicy
SKYACTIV-D 1.5

Korek zbiornika
płynu chłodzącegoZbiornik płynu
chłodzącego
Wentylator
chłodnicy
Gdy poziom płynu chłodzącego, obniży się
w zbiorniku wyrównawczym do
wskazania L, dolej odpowiednią ilość
płynu do osiągnięcia oznaczenia F lub
FULL.
Dokręć korek zbiornika wyrównawczego
po uzupełnieniu płynu.
PRZESTROGA
•Płyn chłodzący może uszkodzić
lakier.
Jeżeli zostanie rozlany, szybko go
spłucz.
•Używaj tylko miękkiej
(zdemineralizowanej) wody do
rozcieńczania płynu chłodzącego.
Woda zawiera minerały, które
zmniejszają skuteczność chłodzenia.
•Nie dolewaj samej wody. Zawsze
dolewaj odpowiedni roztwór płynu
chłodzącego.
•Silnik zawiera części aluminiowe i
musi być chroniony płynem na bazie
glikolu etylenowego, co zapobiega
korozji i zamarzaniu.
•NIE UŻYWAJ płynów zawierających
alkohol, metanol, boran lub
krzemiany.
Może to spowodować uszkodzenie
układu chłodzenia.
•NIE MIESZAJ alkoholu lub
metanolu z płynem chłodzącym.
Może dojść do uszkodzenia układu
chłodzenia.
•Nie używaj roztworów zawierających
więcej niż 60% dodatku
zapobiegającego przed zamarzaniem.
Może to spowodować zmniejszenie
skuteczności chłodzenia.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-30

•Jeżeli na korku lub w pobliżu korka
układu chłodzenia znajduje się
wskaźnik „FL22”, używaj w układzie
płynu typu FL22. Stosowanie innego
płynu chłodzącego niż FL-22 może
spowodować poważne uszkodzenia
silnika i układu chłodzenia.

Jeżeli zbiornik wyrównawczy jest pusty
lub konieczne jest częste uzupełnianie
poziomu płynu chłodzącego, skonsultuj się
ze specjalistą. Zalecamy Autoryzowaną
Stację Obsługi Mazdy.
Płyn hamulcowy/układu
wspomagania sprzęgła
ttSprawdzenie poziomu płynu
hamulcowego/układu wspomagania
sprzęgła
OSTRZEŻENIE
Jeżeli poziom płynu hamulcowego/
układu wspomagania sprzęgła jest
niski, sprawdź układ hamulcowy:
Niski poziom płynu hamulcowego/
układu wspomagania sprzęgła
zagraża bezpieczeństwu.
Niski poziom płynu oznacza zużycie
klocków hamulcowych lub wyciek
z układu hamulcowego. Układ
hamulcowy może ulec uszkodzeniu i
stać się przyczyną wypadku.
Płyn hamulcowy i układu wspomagania
sprzęgła znajduje się w tym samym
zbiorniku.
Sprawdzaj regularnie poziom płynu
w zbiorniku. Powinien znajdować się
pomiędzy poziomem MAX i MIN.
Poziom płynu obniża się wraz
z przebiegiem pojazdu i zużywaniem się
klocków hamulcowych. Jeżeli poziom
nadmiernie się obniża, układ powinien być
sprawdzony przez specjalistyczny serwis,
zalecamy Autoryzowaną Stację Obsługi
Mazdy
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-31

Model z kierownicą z lewej strony
Model z kierownicą z prawej strony
Płyn spryskiwaczy szyb i
reflektorów
ttSprawdzenie poziomu płynu
spryskiwaczy
OSTRZEŻENIE
Napełniaj zbiornik tylko płynem do
spryskiwaczy szyb lub czystą wodą:
Użycie płynu chłodzącego jako płynu do
spryskiwaczy szyb zagraża
bezpieczeństwu. Jeżeli zostanie
rozprowadzony na przedniej szybie,
zabrudzi ją, co pogorszy widoczność i
może być przyczyną wypadku.
Sprawdź poziom płynu spryskiwaczy szyb
w zbiorniku; w razie konieczności uzupełnij go.
E
Używaj czystej wody, gdy nie dysponujesz
płynem do spryskiwaczy.
Przy niskich temperaturach stosuj jednak
zawsze odpowiedni płyn, aby zapobiec jego
zamarznięciu.
UWAGA
Płyn spryskiwaczy szyby przedniej i tylnej
znajduje się w tym samym zbiorniku.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-32

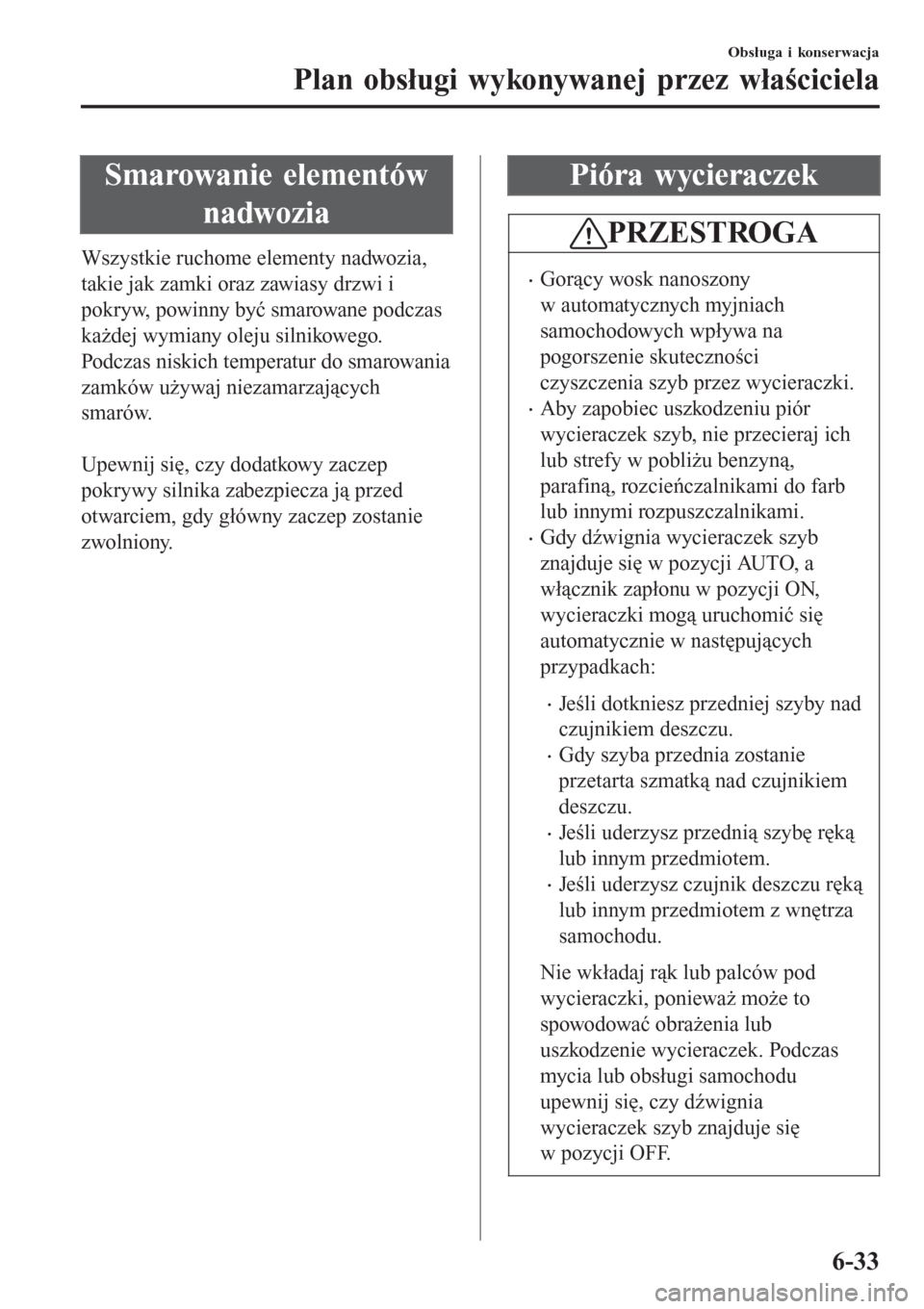

Smarowanie elementów
nadwozia
Wszystkie ruchome elementy nadwozia,
takie jak zamki oraz zawiasy drzwi i
pokryw, powinny być smarowane podczas
każdej wymiany oleju silnikowego.
Podczas niskich temperatur do smarowania
zamków używaj niezamarzających
smarów.

Upewnij się, czy dodatkowy zaczep
pokrywy silnika zabezpiecza ją przed
otwarciem, gdy główny zaczep zostanie
zwolniony.
Pióra wycieraczek
PRZESTROGA
•Gorący wosk nanoszony
w automatycznych myjniach
samochodowych wpływa na
pogorszenie skuteczności
czyszczenia szyb przez wycieraczki.
•Aby zapobiec uszkodzeniu piór
wycieraczek szyb, nie przecieraj ich
lub strefy w pobliżu benzyną,
parafiną, rozcieńczalnikami do farb
lub innymi rozpuszczalnikami.
•Gdy dźwignia wycieraczek szyb
znajduje się w pozycji AUTO, a
włącznik zapłonu w pozycji ON,
wycieraczki mogą uruchomić się
automatycznie w następujących
przypadkach:
•Jeśli dotkniesz przedniej szyby nad
czujnikiem deszczu.
•Gdy szyba przednia zostanie
przetarta szmatką nad czujnikiem
deszczu.
•Jeśli uderzysz przednią szybę ręką
lub innym przedmiotem.
•Jeśli uderzysz czujnik deszczu ręką
lub innym przedmiotem z wnętrza
samochodu.
Nie wkładaj rąk lub palców pod
wycieraczki, ponieważ może to
spowodować obrażenia lub
uszkodzenie wycieraczek. Podczas
mycia lub obsługi samochodu
upewnij się, czy dźwignia
wycieraczek szyb znajduje się
w pozycji OFF.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-33

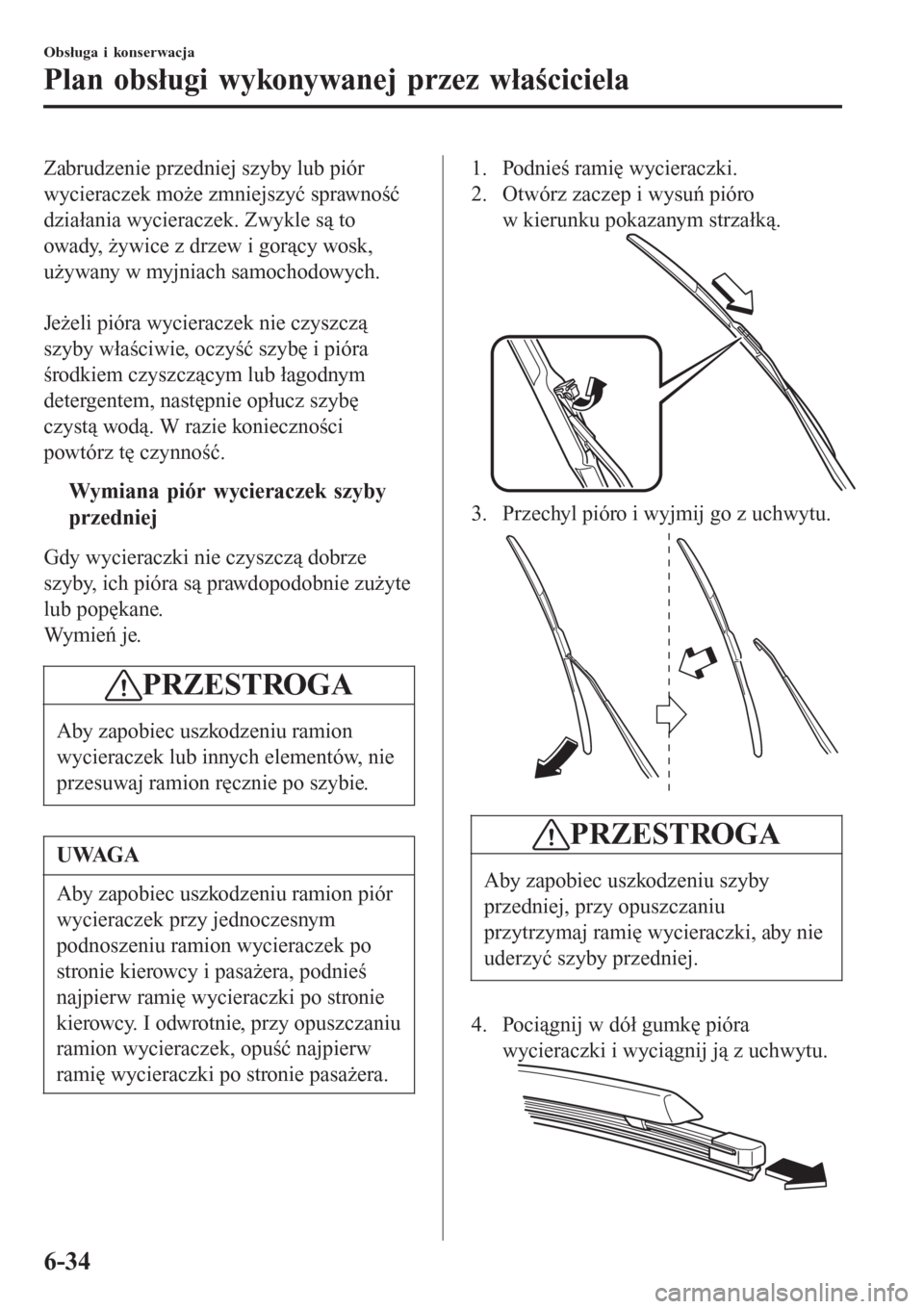

Zabrudzenie przedniej szyby lub piór
wycieraczek może zmniejszyć sprawność
działania wycieraczek. Zwykle są to
owady, żywice z drzew i gorący wosk,
używany w myjniach samochodowych.

Jeżeli pióra wycieraczek nie czyszczą
szyby właściwie, oczyść szybę i pióra
środkiem czyszczącym lub łagodnym
detergentem, następnie opłucz szybę
czystą wodą. W razie konieczności
powtórz tę czynność.
tWymiana piór wycieraczek szyby
przedniej
Gdy wycieraczki nie czyszczą dobrze
szyby, ich pióra są prawdopodobnie zużyte
lub popękane.
Wy m i e ń j e.
PRZESTROGA
Aby zapobiec uszkodzeniu ramion
wycieraczek lub innych elementów, nie
przesuwaj ramion ręcznie po szybie.
UWAGA
Aby zapobiec uszkodzeniu ramion piór
wycieraczek przy jednoczesnym
podnoszeniu ramion wycieraczek po
stronie kierowcy i pasażera, podnieś
najpierw ramię wycieraczki po stronie
kierowcy. I odwrotnie, przy opuszczaniu
ramion wycieraczek, opuść najpierw
ramię wycieraczki po stronie pasażera.
1. Podnieś ramię wycieraczki.
2. Otwórz zaczep i wysuń pióro
w kierunku pokazanym strzałką.
3. Przechyl pióro i wyjmij go z uchwytu.
PRZESTROGA
Aby zapobiec uszkodzeniu szyby
przedniej, przy opuszczaniu
przytrzymaj ramię wycieraczki, aby nie
uderzyć szyby przedniej.
4. Pociągnij w dół gumkę pióra
wycieraczki i wyciągnij ją z uchwytu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-34

5. Wyjmij metalowe blaszki
usztywniające i zainstaluj je w nowej
gumce pióra wycieraczki.
PRZESTROGA
•Nie zaginaj lub nie wyrzucaj blaszek
usztywniających. Przydadzą się do
ponownego zastosowania.
•Jeżeli metalowe blaszki
usztywniające zostaną zamienione,
sprawność wycieraczek może się
pogorszyć.
Nie używaj metalowych blaszek
usztywniających wycieraczkę
kierowcy po stronie pasażera lub
odwrotnie.
•Upewnij się, czy po ponownym
zainstalowaniu metalowych blaszek
usztywniających w gumce nowego
pióra, jego krzywizna jest taka sama,
jaka była w starym piórze.
6. Ostrożnie wsuń gumę nowego pióra.
Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.
ttWymiana pióra wycieraczki szyby
tylnej
Gdy wycieraczka nie czyści dobrze szyby,
jej pióro jest prawdopodobnie zużyte lub
popękane.
Wy m i e ń j ą .
PRZESTROGA
Aby zapobiec uszkodzeniu ramienia
wycieraczki lub innych elementów, nie
próbuj przesuwać ręcznie ramienia
wycieraczki na szybie.
1. Podnieś ramię wycieraczki i obróć
pióro w prawo, aby je odblokować,
następnie wyjmij pióro.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-35

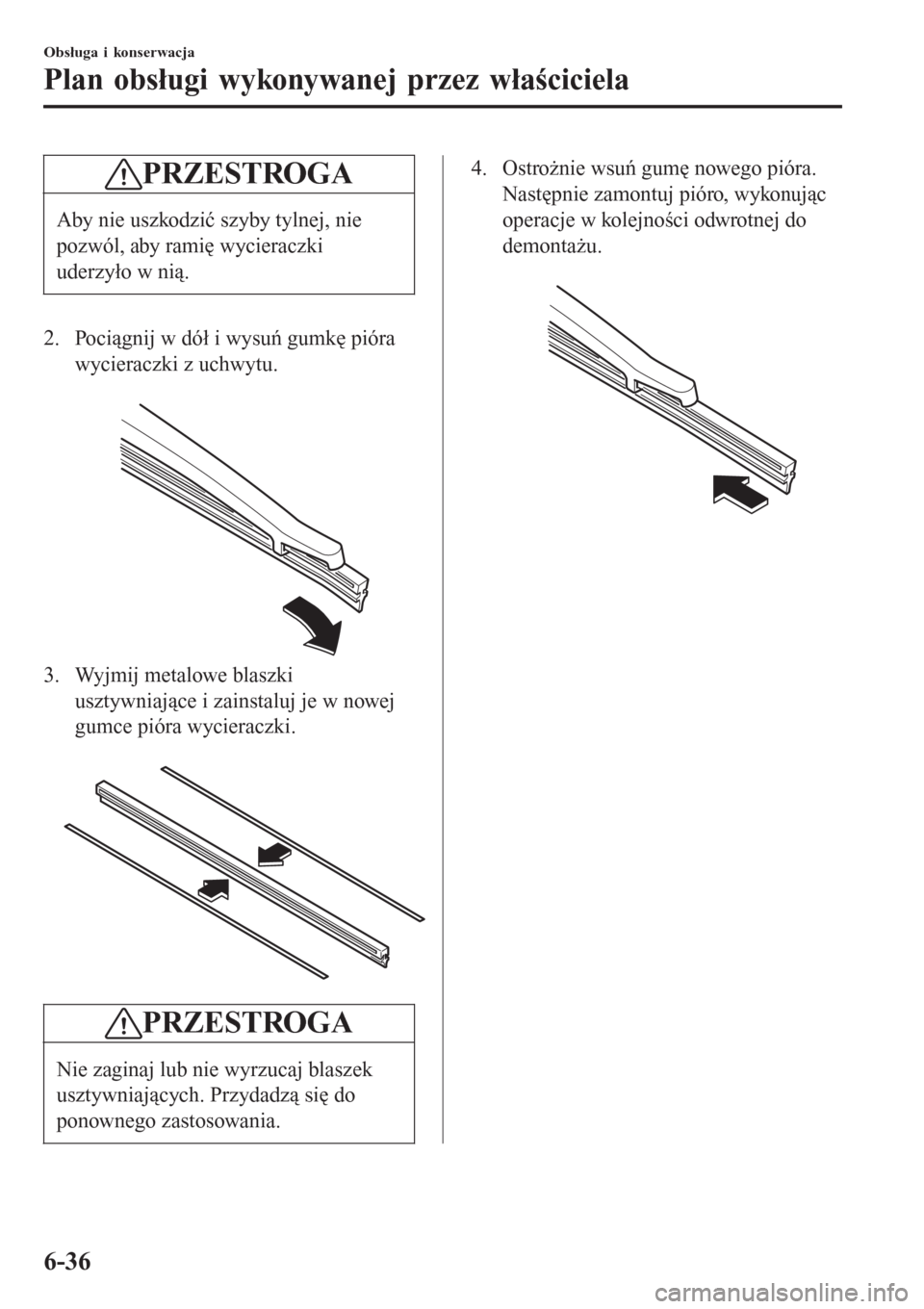

PRZESTROGA
Aby nie uszkodzić szyby tylnej, nie
pozwól, aby ramię wycieraczki
uderzyło w nią.
2. Pociągnij w dół i wysuń gumkę pióra
wycieraczki z uchwytu.

3. Wyjmij metalowe blaszki
usztywniające i zainstaluj je w nowej
gumce pióra wycieraczki.

PRZESTROGA
Nie zaginaj lub nie wyrzucaj blaszek
usztywniających. Przydadzą się do
ponownego zastosowania.
4. Ostrożnie wsuń gumę nowego pióra.
Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-36

Akumulator
OSTRZEŻENIE
Przeczytaj uważnie poniższe ostrzeżenia przed obsługą lub kontrolą
akumulatora, aby zapewnić bezpieczną i prawidłową pracę:
Pracując przy akumulatorze zawsze noś okulary ochronne:
Praca bez okularów ochronnych zagraża bezpieczeństwu. Elektrolit akumulatora
zawiera KWAS SIARKOWY, który może spowodować utratę wzroku, gdy
dostanie się do oczu. Ponadto wodór, który wytwarza się podczas normalnego
działania akumulatora, może się zapalić i spowodować wybuch akumulatora.
Noś okulary i rękawice ochronne, aby zapobiec kontaktowi z elektrolitem
akumulatora:
Wyciek elektrolitu z akumulatora zagraża bezpieczeństwu.
Elektrolit akumulatora zawiera KWAS SIARKOWY, który może spowodować
poważne obrażenia przy kontakcie z oczami, skórą lub odzieżą. Jeśli do tego
dojdzie, natychmiast przemyj oczy wodą przez 15 minut lub dokładnie umyj
skażone miejsce na skórze i zasięgnij porady lekarza.
Zawsze przechowuj akumulator w miejscu niedostępnym dla dzieci:
Zabawa w jego pobliżu zagraża bezpieczeństwu. Elektrolit akumulatora może
spowodować poważne obrażenia, przy kontakcie z oczami lub skórą.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-37

Nie zbliżaj się z otwartym ogniem lub źródłem iskier od otwartych cel
akumulatora, nie zbliżaj także metalowych narzędzi do bieguna dodatniego ()
lub ujemnego () akumulatora podczas prac wykonywanych w pobliżu
akumulatora. Nie dopuszczaj do zetknięcia się bieguna dodatniego ()
akumulatora z nadwoziem samochodu.
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażają bezpieczeństwu.
Wodór, wytwarzający się podczas normalnej pracy akumulatora, może się zapalić
i doprowadzić do jego wybuchu. Eksplozja akumulatora może spowodować
poważne oparzenia i obrażenia. Nie zbliżaj się z otwartym ogniem, z zapalonymi
papierosami i źródłem iskier do otwartych cel akumulatora.
Nie zbliżaj się do otwartych ogniw akumulatora z ogniem i przedmiotami
iskrzącymi, palącym się papierosem:
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażają bezpieczeństwu.
Wodór, wytwarzający się podczas normalnej pracy akumulatora, może się zapalić
i doprowadzić do jego wybuchu. Eksplozja akumulatora może spowodować
poważne oparzenia i obrażenia.
UWAGA
Przed wykonaniem czynności obsługowych związanych z akumulatorem zdejmij
pokrywę, naciskając na zaczep.

Zaczep
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-38
