Page 331 of 709
4–184
Beim Fahren
Reifendrucküberwachungssystem
HINWEIS
Weil das System geringe Veränderungen des Reifenzustands feststellt, kann die Warnung
in den folgenden Fällen etwas früher oder später ausgelöst werden:
Die Dimension, der Hersteller oder die Bauart des Reifens entspricht nicht den
Spezi ¿ kationen.
Die Dimension, der Hersteller oder die Bauart eines Reifens ist verschieden von den
anderen Reifen, oder stark unterschiedlicher Reifenverschleiß zwischen den einzelnen
Reifen.
Verwendung eines Reifens mit Notlaufeigenschaften, eines Reifens ohne Spikes, eines
Winterreifens oder von Schneeketten.
Verwendung eines Notrads (die Reifendrucküberwachungswarnleuchte kann blinken
und danach ständig leuchten).
Ein defekter Reifen wurde mit dem Notreparatursatz repariert.
Der Reifendruck liegt weit über dem vorgeschriebenen Wert oder der Reifendruck ist
aus einem Grund wie einem geplatzten Reifen plötzlich abgefallen.
Die Fahrzeuggeschwindigkeit ist niedriger als ungefähr 15 km/h (einschließlich
stillstehendes Fahrzeug) oder die Fahrzeit liegt unter 5 Minuten.
Das Fahrzeug wird auf einer sehr unebenen, glatten oder vereisten Straße gefahren.
Enge Kurven und wiederholtes starkes Beschleunigen und Abbremsen wie aggressives
Fahren auf einer kurvenreichen Strecke.
Schwere einseitige Belastung, wie schwere Zuladung auf einer Fahrzeugseite.
Das System wurde nicht mit dem vorgeschriebenen Reifendruck initialisiert.
Page 332 of 709
4–185
Beim Fahren
Reifendrucküberwachungssystem

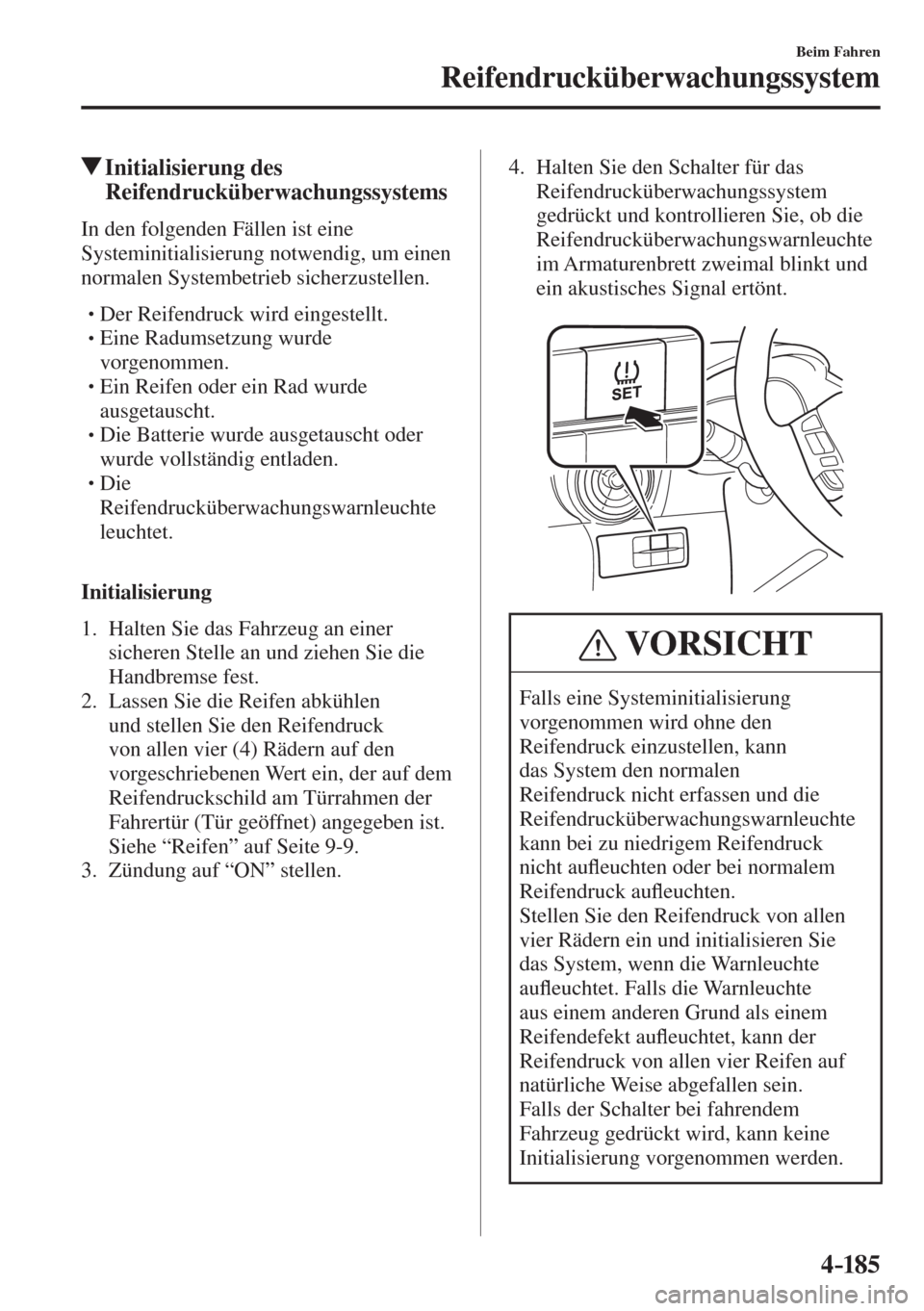

Initialisierung des
Reifendrucküberwachungssystems
In den folgenden Fällen ist eine
Systeminitialisierung notwendig, um einen
normalen Systembetrieb sicherzustellen.
Der Reifendruck wird eingestellt.
Eine Radumsetzung wurde
vorgenommen.
Ein Reifen oder ein Rad wurde
ausgetauscht.
Die Batterie wurde ausgetauscht oder
wurde vollständig entladen.
Die
Reifendrucküberwachungswarnleuchte
leuchtet.
Initialisierung
1. Halten Sie das Fahrzeug an einer
sicheren Stelle an und ziehen Sie die
Handbremse fest.
2. Lassen Sie die Reifen abkühlen
und stellen Sie den Reifendruck
von allen vier (4) Rädern auf den
vorgeschriebenen Wert ein, der auf dem
Reifendruckschild am Türrahmen der
Fahrertür (Tür geöffnet) angegeben ist.
Siehe “Reifen” auf Seite 9-9 .
3. Zündung auf “ON” stellen. 4. Halten Sie den Schalter für das
Reifendrucküberwachungssystem
gedrückt und kontrollieren Sie, ob die
Reifendrucküberwachungswarnleuchte
im Armaturenbrett zweimal blinkt und
ein akustisches Signal ertönt.
VORSICHT
Falls eine Systeminitialisierung
vorgenommen wird ohne den
Reifendruck einzustellen, kann
das System den normalen
Reifendruck nicht erfassen und die
Reifendrucküberwachungswarnleuchte
kann bei zu niedrigem Reifendruck
nicht au À euchten oder bei normalem
Reifendruck au À euchten.
Stellen Sie den Reifendruck von allen
vier Rädern ein und initialisieren Sie
das System, wenn die Warnleuchte
au À euchtet. Falls die Warnleuchte
aus einem anderen Grund als einem
Reifendefekt au À euchtet, kann der
Reifendruck von allen vier Reifen auf
natürliche Weise abgefallen sein.
Falls der Schalter bei fahrendem
Fahrzeug gedrückt wird, kann keine
Initialisierung vorgenommen werden.
Page 333 of 709
4–186
Beim Fahren

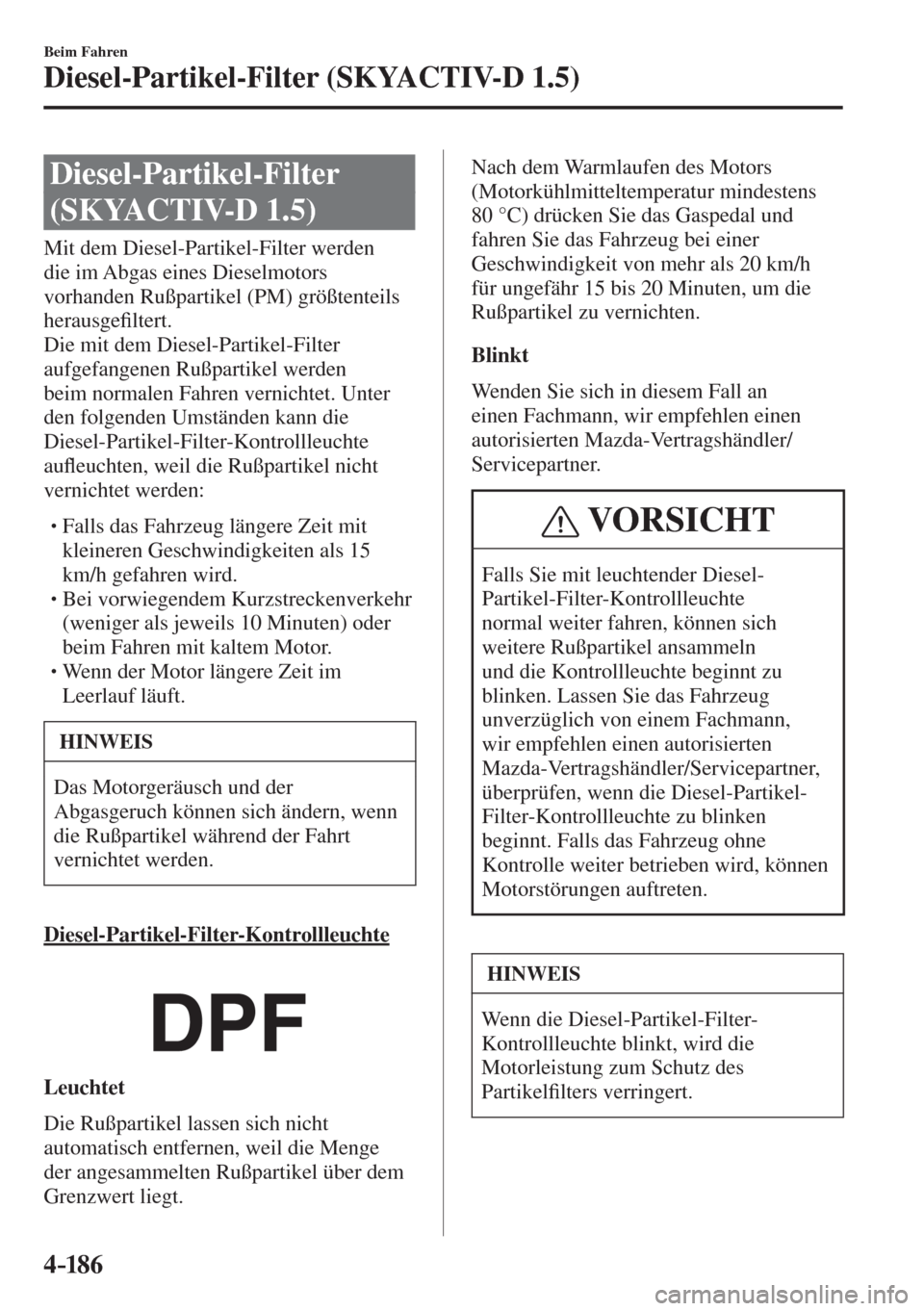

Diesel-Partikel-Filter (SKYACTIV-D 1.5)
Diesel-Partikel-Filter
(SKYACTIV-D 1.5)
Mit dem Diesel-Partikel-Filter werden
die im Abgas eines Dieselmotors
vorhanden Rußpartikel (PM) größtenteils
herausge ¿ ltert.
Die mit dem Diesel-Partikel-Filter
aufgefangenen Rußpartikel werden
beim normalen Fahren vernichtet. Unter
den folgenden Umständen kann die
Diesel-Partikel-Filter-Kontrollleuchte
au À euchten, weil die Rußpartikel nicht
vernichtet werden:
Falls das Fahrzeug längere Zeit mit
kleineren Geschwindigkeiten als 15
km/h gefahren wird.
Bei vorwiegendem Kurzstreckenverkehr
(weniger als jeweils 10 Minuten) oder
beim Fahren mit kaltem Motor.
Wenn der Motor längere Zeit im
Leerlauf läuft.
HINWEIS
Das Motorgeräusch und der
Abgasgeruch können sich ändern, wenn
die Rußpartikel während der Fahrt
vernichtet werden.
Diesel-Partikel-Filter-Kontrollleuchte
Leuchtet
Die Rußpartikel lassen sich nicht
automatisch entfernen, weil die Menge
der angesammelten Rußpartikel über dem
Grenzwert liegt. Nach dem Warmlaufen des Motors
(Motorkühlmitteltemperatur mindestens
80 °C) drücken Sie das Gaspedal und
fahren Sie das Fahrzeug bei einer
Geschwindigkeit von mehr als 20 km/h
für ungefähr 15 bis 20 Minuten, um die
Rußpartikel zu vernichten.
Blinkt
Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Falls Sie mit leuchtender Diesel-
Partikel-Filter-Kontrollleuchte
normal weiter fahren, können sich
weitere Rußpartikel ansammeln
und die Kontrollleuchte beginnt zu
blinken. Lassen Sie das Fahrzeug
unverzüglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen, wenn die Diesel-Partikel-
Filter-Kontrollleuchte zu blinken
beginnt. Falls das Fahrzeug ohne
Kontrolle weiter betrieben wird, können
Motorstörungen auftreten.
HINWEIS
Wenn die Diesel-Partikel-Filter-
Kontrollleuchte blinkt, wird die
Motorleistung zum Schutz des
Partikel ¿ lters verringert.
Page 334 of 709
4–187
Beim Fahren

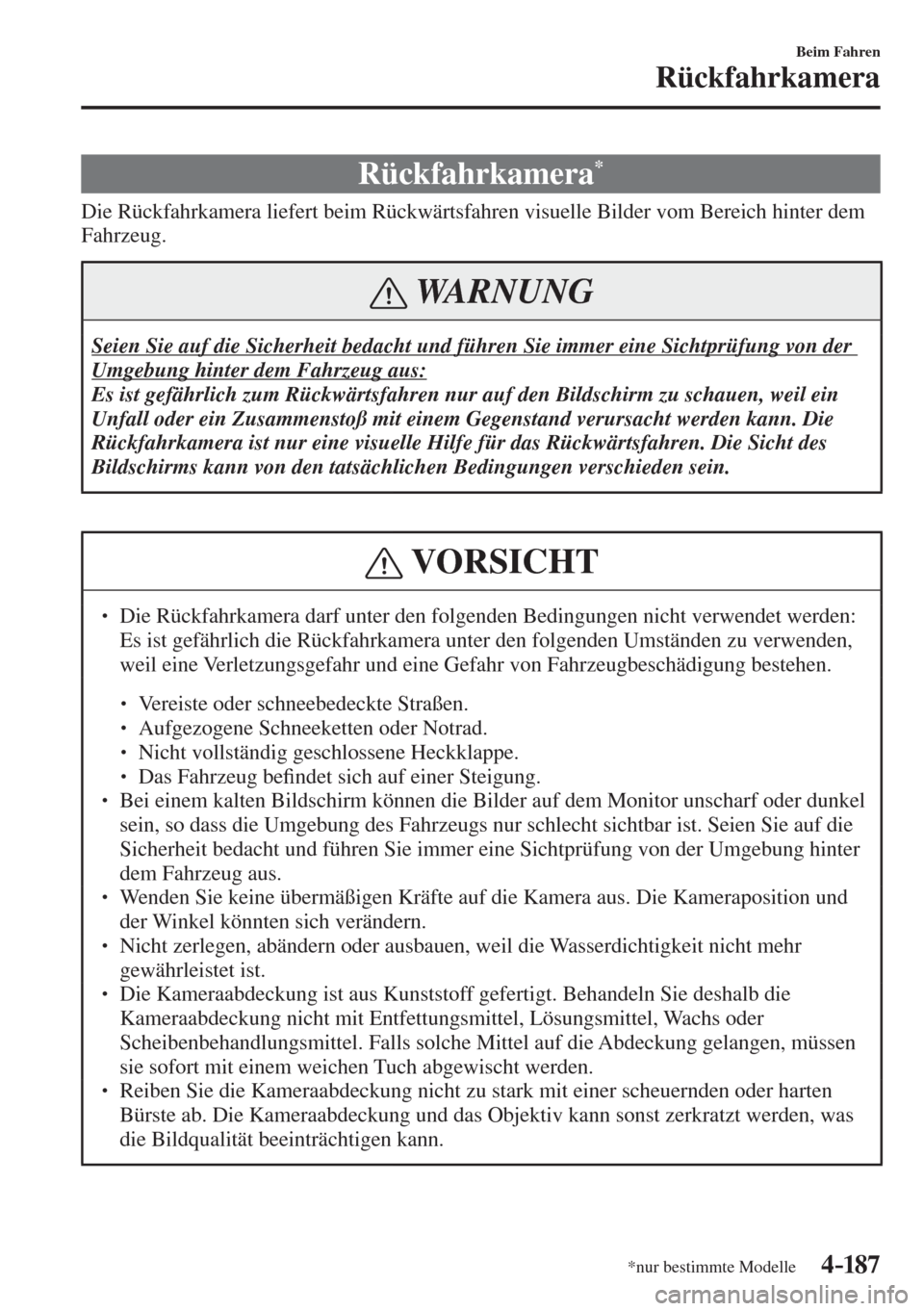

Rückfahrkamera
*nur bestimmte Modelle
R ü c k f a h r k a m e r a *
Die Rückfahrkamera liefert beim Rückwärtsfahren visuelle Bilder vom Bereich hinter dem
Fahrzeug.
WARNUNG
Seien Sie auf die Sicherheit bedacht und führen Sie immer eine Sichtprüfung von der
Umgebung hinter dem Fahrzeug aus:
Es ist gefährlich zum Rückwärtsfahren nur auf den Bildschirm zu schauen, weil ein
Unfall oder ein Zusammenstoß mit einem Gegenstand verursacht werden kann. Die
Rückfahrkamera ist nur eine visuelle Hilfe für das Rückwärtsfahren. Die Sicht des
Bildschirms kann von den tatsächlichen Bedingungen verschieden sein.
VORSICHT
Die Rückfahrkamera darf unter den folgenden Bedingungen nicht verwendet werden:
Es ist gefährlich die Rückfahrkamera unter den folgenden Umständen zu verwenden,
weil eine Verletzungsgefahr und eine Gefahr von Fahrzeugbeschädigung bestehen.
Vereiste oder schneebedeckte Straßen.
Aufgezogene Schneeketten oder Notrad.
Nicht vollständig geschlossene Heckklappe.
Das Fahrzeug be ¿ ndet sich auf einer Steigung.
Bei einem kalten Bildschirm können die Bilder auf dem Monitor unscharf oder dunkel
sein, so dass die Umgebung des Fahrzeugs nur schlecht sichtbar ist. Seien Sie auf die
Sicherheit bedacht und führen Sie immer eine Sichtprüfung von der Umgebung hinter
dem Fahrzeug aus.
Wenden Sie keine übermäßigen Kräfte auf die Kamera aus. Die Kameraposition und
der Winkel könnten sich verändern.
Nicht zerlegen, abändern oder ausbauen, weil die Wasserdichtigkeit nicht mehr
gewährleistet ist.
Die Kameraabdeckung ist aus Kunststoff gefertigt. Behandeln Sie deshalb die
Kameraabdeckung nicht mit Entfettungsmittel, Lösungsmittel, Wachs oder
Scheibenbehandlungsmittel. Falls solche Mittel auf die Abdeckung gelangen, müssen
sie sofort mit einem weichen Tuch abgewischt werden.
Reiben Sie die Kameraabdeckung nicht zu stark mit einer scheuernden oder harten
Bürste ab. Die Kameraabdeckung und das Objektiv kann sonst zerkratzt werden, was
die Bildqualität beeinträchtigen kann.
Page 335 of 709
4–18 8
Beim Fahren
Rückfahrkamera

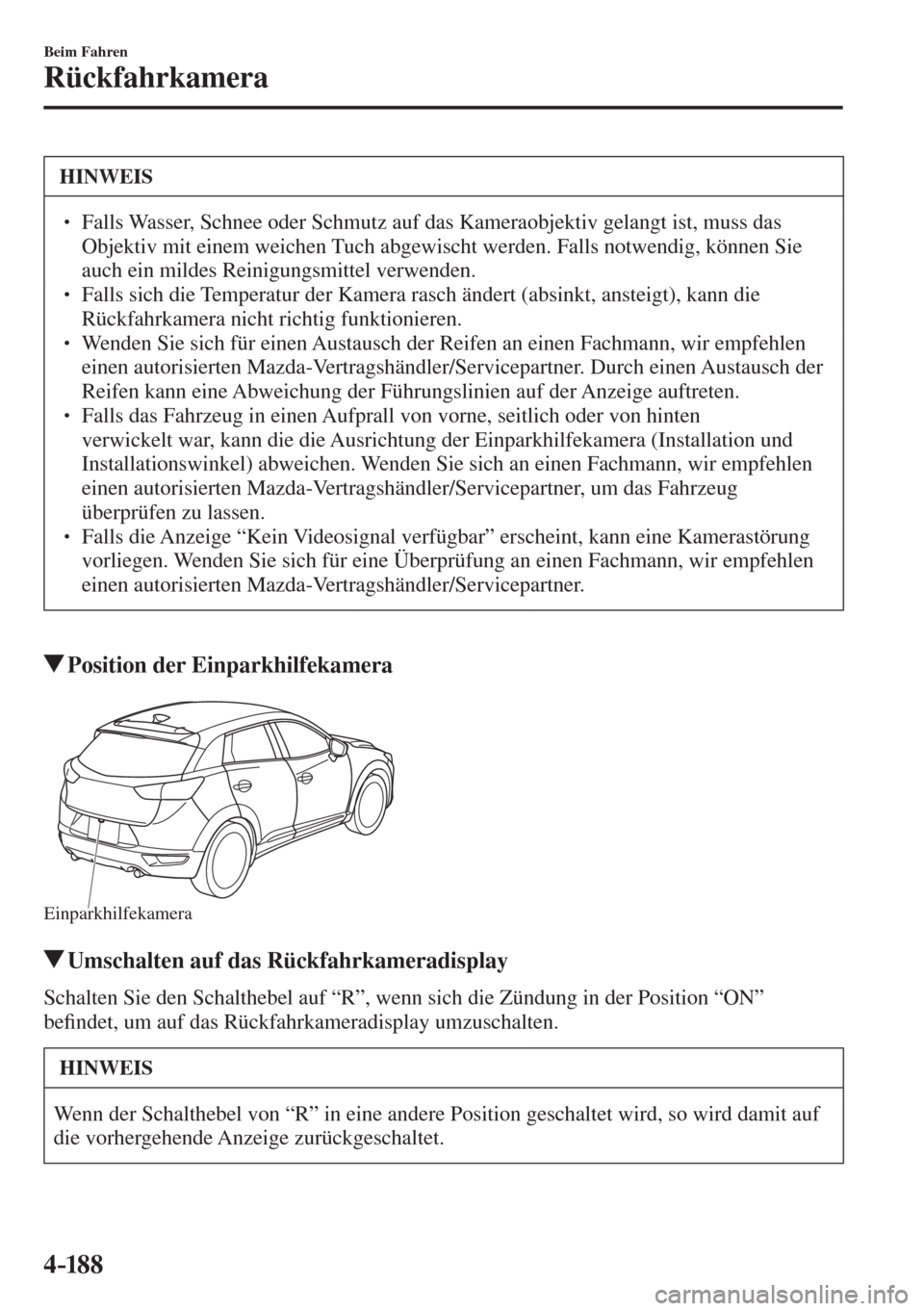

HINWEIS
Falls Wasser, Schnee oder Schmutz auf das Kameraobjektiv gelangt ist, muss das
Objektiv mit einem weichen Tuch abgewischt werden. Falls notwendig, können Sie
auch ein mildes Reinigungsmittel verwenden.
Falls sich die Temperatur der Kamera rasch ändert (absinkt, ansteigt), kann die
Rückfahrkamera nicht richtig funktionieren.
Wenden Sie sich für einen Austausch der Reifen an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner. Durch einen Austausch der
Reifen kann eine Abweichung der Führungslinien auf der Anzeige auftreten.
Falls das Fahrzeug in einen Aufprall von vorne, seitlich oder von hinten
verwickelt war, kann die die Ausrichtung der Einparkhilfekamera (Installation und
Installationswinkel) abweichen. Wenden Sie sich an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, um das Fahrzeug
überprüfen zu lassen.
Falls die Anzeige “Kein Videosignal verfügbar” erscheint, kann eine Kamerastörung
vorliegen. Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner.
Position der Einparkhilfekamera
Einparkhilfekamera
Umschalten auf das Rückfahrkameradisplay
Schalten Sie den Schalthebel auf “R”, wenn sich die Zündung in der Position “ON”
be ¿ ndet, um auf das Rückfahrkameradisplay umzuschalten.
HINWEIS
Wenn der Schalthebel von “R” in eine andere Position geschaltet wird, so wird damit auf
die vorhergehende Anzeige zurückgeschaltet.
Page 336 of 709
4–189
Beim Fahren
Rückfahrkamera

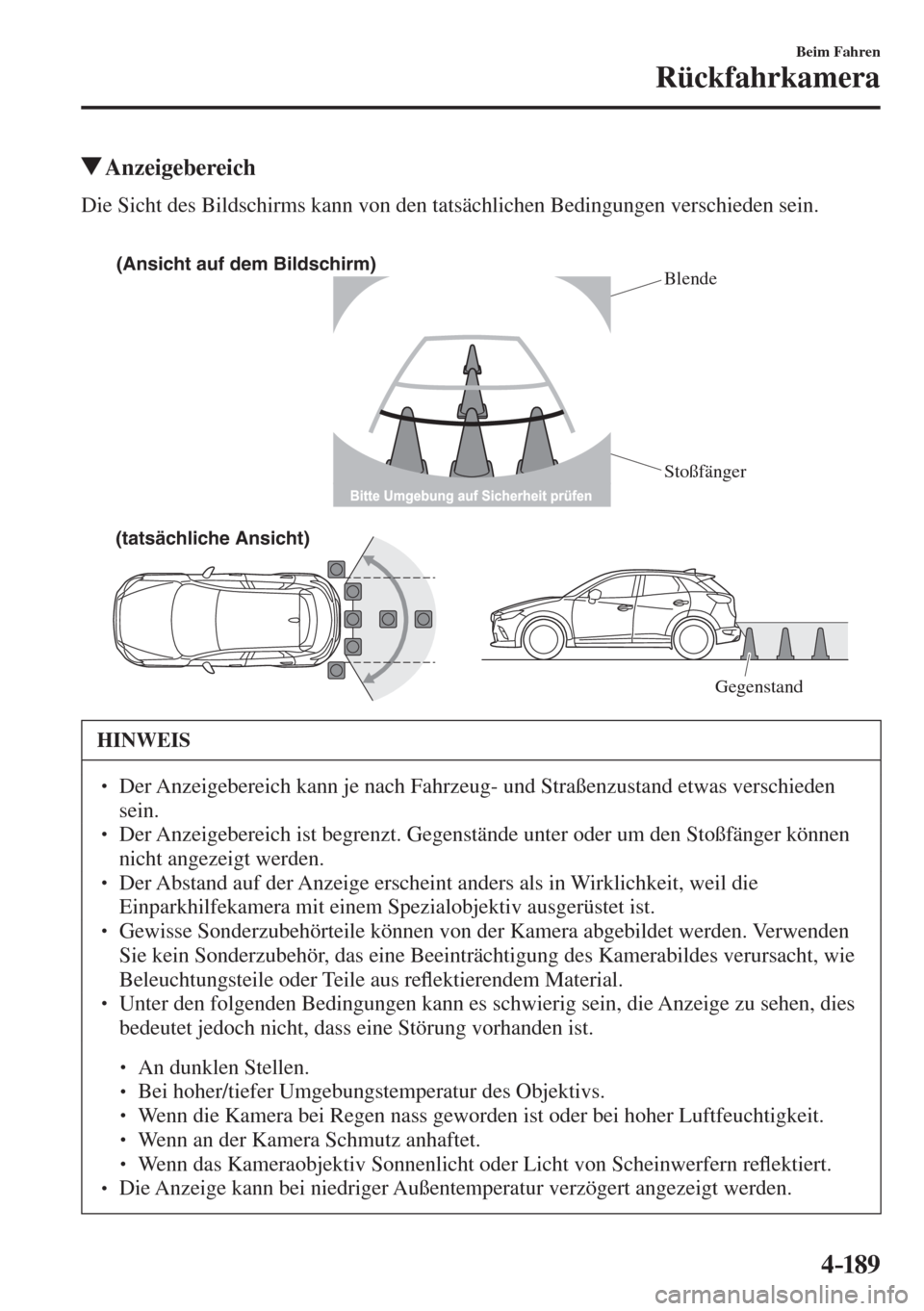

Anzeigebereich
Die Sicht des Bildschirms kann von den tatsächlichen Bedingungen verschieden sein.
(Ansicht auf dem Bildschirm)
Blende
Stoßfänger
(tatsächliche Ansicht)
Gegenstand
HINWEIS
Der Anzeigebereich kann je nach Fahrzeug- und Straßenzustand etwas verschieden
sein.
Der Anzeigebereich ist begrenzt. Gegenstände unter oder um den Stoßfänger können
nicht angezeigt werden.
Der Abstand auf der Anzeige erscheint anders als in Wirklichkeit, weil die
Einparkhilfekamera mit einem Spezialobjektiv ausgerüstet ist.
Gewisse Sonderzubehörteile können von der Kamera abgebildet werden. Verwenden
Sie kein Sonderzubehör, das eine Beeinträchtigung des Kamerabildes verursacht, wie
Beleuchtungsteile oder Teile aus re À ektierendem Material.
Unter den folgenden Bedingungen kann es schwierig sein, die Anzeige zu sehen, dies
bedeutet jedoch nicht, dass eine Störung vorhanden ist.
An dunklen Stellen.
Bei hoher/tiefer Umgebungstemperatur des Objektivs.
Wenn die Kamera bei Regen nass geworden ist oder bei hoher Luftfeuchtigkeit.
Wenn an der Kamera Schmutz anhaftet.
Wenn das Kameraobjektiv Sonnenlicht oder Licht von Scheinwerfern re À ektiert.
Die Anzeige kann bei niedriger Außentemperatur verzögert angezeigt werden.
Page 337 of 709
4–190
Beim Fahren
Rückfahrkamera
Ansicht der Anzeige
Führungslinien für die Fahrzeugbreite (gelb) werden auf dem Bildschirm als Referenz für
die ungefähre Fahrzeugbreite angezeigt, verglichen mit der Breite der Parklücke
Verwenden Sie diese Anzeige zum Einparken in eine Parklücke oder eine Garage.
b
a
a) Führungslinien für Fahrzeugbreite (gelb)
Diese Führungslinien zeigen die ungefähre Fahrzeugbreite als Referenz.
b) Abstandsführungslinien.
Mit diesen Führungslinien wird der ungefähre Abstand von der Fahrzeughinterseite
(Ende des Stoßfängers) zu einem Punkt angezeigt.
Die roten und gelben Linien geben einen Punkt im Abstand von ungefähr 50 cm (rot)
bzw. 100 cm (gelb) vom hinteren Stoßfänger (Mittelpunkt der einzelnen Linien) an.
VORSICHT
Die Führungslinien auf dem Bildschirm sind fest. Sie werden nicht auf den Einschlag des
Lenkrads abgestimmt. Kontrollieren Sie vor dem Rückwärtsfahren immer die Umgebung
hinter dem Fahrzeug mit Ihren eigenen Augen.
Page 338 of 709
4–191
Beim Fahren
Rückfahrkamera
Betrieb der Rückfahrkamera
Der Betrieb der Rückfahrkamera beim Rückwärtsfahren hängt von den Verkehrs-, Straßen-
und Fahrzeugbedingungen ab. Die Lenkradbetätigung ist ebenfalls von diesen Bedingungen
abhängig, nehmen Sie deshalb eine Sichtprüfung vor und manövrieren Sie das Fahrzeug
entsprechend.
Vor Verwendung der Rückfahrkamera müssen Sie sich über diese Vorsichtsmaßnahmen
bewusst sein.
HINWEIS
Die Bilder der Rückfahrkamera für die Einparkhilfe erscheinen spiegelverkehrt.
1. Schalten Sie den Schalthebel auf “R”, um auf das Rückfahrkameradisplay umzuschalten.
2. Kontrollieren Sie die Umgebung bevor Sie rückwärts fahren.
(Anzeige)(Fahrzeug)
3. Fahren Sie langsam, in den Parkplatz, so dass die Linien für die Fahrzeugbreite und die
Seiten des Parkplatzes auf beiden Seiten etwa gleich sind.
4. Stellen Sie das Lenkrad so ein, dass die Führungslinien für die Fahrzeugbreite parallel
zur linken und rechten Seite des Parkplatzes sind.
Page 339 of 709
4–192
Beim Fahren
Rückfahrkamera
5. Richten Sie die Räder geradeaus, sobald die Linien parallel sind und fahren Sie langsam
in den Parkplatz. Kontrollieren Sie die Umgebung und halten Sie das Fahrzeug an einer
geeigneten Position an. (Falls der Parkplatz Unterteilungslinien hat, kontrollieren Sie, ob
die Breitenführungslinien parallel zu diesen Linien stehen.)
(Anzeige) (Fahrzeug)
6. Wenn der Schalthebel von “R” in eine andere Position geschaltet wird, so wird damit auf
die vorhergehende Anzeige zurückgeschaltet.
Page 340 of 709

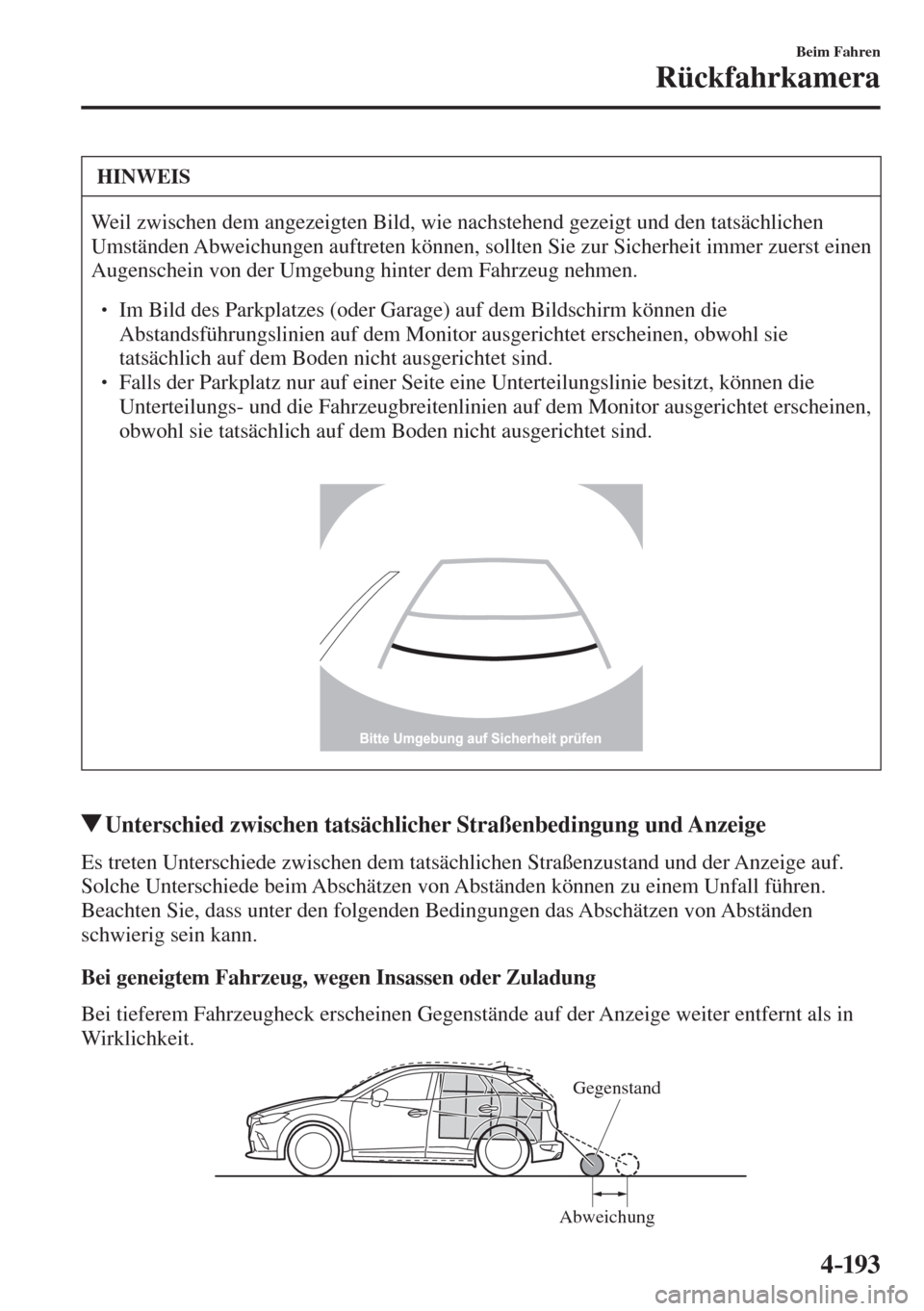

4–193
Beim Fahren
Rückfahrkamera
HINWEIS
Weil zwischen dem angezeigten Bild, wie nachstehend gezeigt und den tatsächlichen
Umständen Abweichungen auftreten können, sollten Sie zur Sicherheit immer zuerst einen
Augenschein von der Umgebung hinter dem Fahrzeug nehmen.
Im Bild des Parkplatzes (oder Garage) auf dem Bildschirm können die
Abstandsführungslinien auf dem Monitor ausgerichtet erscheinen, obwohl sie
tatsächlich auf dem Boden nicht ausgerichtet sind.
Falls der Parkplatz nur auf einer Seite eine Unterteilungslinie besitzt, können die
Unterteilungs- und die Fahrzeugbreitenlinien auf dem Monitor ausgerichtet erscheinen,
obwohl sie tatsächlich auf dem Boden nicht ausgerichtet sind.
Unterschied zwischen tatsächlicher Straßenbedingung und Anzeige
Es treten Unterschiede zwischen dem tatsächlichen Straßenzustand und der Anzeige auf.
Solche Unterschiede beim Abschätzen von Abständen können zu einem Unfall führen.
Beachten Sie, dass unter den folgenden Bedingungen das Abschätzen von Abständen
schwierig sein kann.
Bei geneigtem Fahrzeug, wegen Insassen oder Zuladung
Bei tieferem Fahrzeugheck erscheinen Gegenstände auf der Anzeige weiter entfernt als in
Wirklichkeit.
AbweichungGegenstand
