MAZDA MODEL CX-3 2016 Betriebsanleitung (in German)
Manufacturer: MAZDA, Model Year: 2016, Model line: MODEL CX-3, Model: MAZDA MODEL CX-3 2016Pages: 709, PDF-Größe: 7.35 MB
Page 301 of 709
4–154
Beim Fahren
i-ACTIVSENSE
Einstellung des Systems
WARNUNG
Überprüfen Sie beim Einstellen des Geschwindigkeitsbegrenzers immer die Sicherheit
der Umgebung:
Falls die eingestellte Geschwindigkeit niedriger als die gegenwärtige
Fahrzeuggeschwindigkeit ist, so wird diese auf die eingestellte Geschwindigkeit
verringert. Überprüfen Sie die Sicherheit der Umgebung und halten Sie einen sicheren
Abstand zu den vorausfahrenden und nachfolgenden Fahrzeugen ein.
1. Drücken Sie zum Einschalten des Systems den Geschwindigkeitsbegrenzerschalter.
2. Drücken Sie zum Einstellen der Geschwindigkeit den Schalter SET
oder SET . Falls
die gegenwärtige Fahrzeuggeschwindigkeit mehr als 30 km/h beträgt, wird die
Geschwindigkeit auf die gegenwärtige Fahrzeuggeschwindigkeit eingestellt. Falls die
gegenwärtige Fahrzeuggeschwindigkeit weniger als 30 km/h beträgt, wird die
Geschwindigkeit auf 30 km/h eingestellt.
3. Halten Sie zum Erhöhen der Geschwindigkeit den Schalter SET
gedrückt. Die
Geschwindigkeit lässt sich in Stufen von 10 km/h erhöhen. Durch Antippen des Schalters
SET
lässt sich die Geschwindigkeit in Stufen von 1 km/h einstellen. Zum Beispiel
erhöht sich die Geschwindigkeit durch viermaliges Antippen des Schalters SET
um
ungefähr 4 km/h.
4. Halten Sie zum Verringern der Geschwindigkeit den Schalter SET
gedrückt. Die
Geschwindigkeit lässt sich in Stufen von 10 km/h verringern. Durch Antippen des
Schalters SET
lässt sich die Geschwindigkeit in Stufen von 1 km/h einstellen. Zum
Beispiel verringert sich die Geschwindigkeit durch viermaliges Drücken des Schalters
SET
um ungefähr 4 km/h.
HINWEIS
Das System funktioniert bei eingeschaltetem Geschwindigkeitskonstanthalter bzw.
eingeschaltetem Mazda Radar Cruise Control-System (MRCC) nicht.
Das System wird vorübergehend ausgeschaltet, wenn das Fahrzeug durch starkes Drücken
des Gaspedals beschleunigt wird, sobald die Geschwindigkeit wieder auf oder unter die
eingestellte Geschwindigkeit abfällt, wird das System wieder eingeschaltet.
Auf einer Gefällstrecke kann sich die Fahrzeuggeschwindigkeit über die eingestellte
Geschwindigkeit erhöhen.
Page 302 of 709
4–155
Beim Fahren
i-ACTIVSENSE
Vorübergehendes Ausschalten des Systems
Das System wird vorübergehend ausgeschaltet (Betriebsbereitschaft), wenn bei angezeigtem
Geschwindigkeitsbegrenzer eine der folgenden Bedienungen ausgeführt wird.
Der CANCEL-Schalter wird gedrückt
Starkes Drücken des Gaspedals
Drücken Sie den RESUME-Schalter, um den Betrieb mit der vorher eingestellten
Geschwindigkeit wieder aufzunehmen. Die Geschwindigkeitsbegrenzeranzeige wird weiter
angezeigt.
HINWEIS
In der Betriebsbereitschaft, kann die Geschwindigkeit durch Drücken des Schalters SET
oder SET
eingestellt werden.
Der Geschwindigkeitsbegrenzer wird durch eine Betätigung des Bremspedals nicht
ausgeschaltet.
Page 303 of 709
4–156
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
City-Notbremsassistent (SCBS) *
Der City-Notbremsassistent (SCBS) ist ein System, das durch Auslösung der Bremsen
(SCBS-Bremsen) Beschädigungen bei einer Kollision vermindern soll; wenn der
Lasersensor (vorne) ein vorausfahrendes Fahrzeug erfasst und feststellt, dass ein Aufprall
nicht vermieden werden kann. Es ist auch möglich, dass ein Aufprall vermieden werden
kann, wenn der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und einem
vorausfahrenden Fahrzeug weniger als 20 km/h beträgt.
Falls das Bremspedal innerhalb des Betriebsbereichs des Systems von ungefähr 4 bis 30
km/h betätigt wird, so werden die Bremsen zur Unterstützung stark und rasch betätigt.
(Bremsassistent (SCBS-Bremsassistent))
Lasersensor
WARNUNG
Auch mit einem City-Notbremsassistent (SCBS) müssen Sie immer auf eine sichere
Fahrweise bedacht sein:
Der City-Notbremsassistent (SCBS) kann keine Sicherheit bieten, wenn Sie
rücksichtslos oder zu schnell fahren, den Abstand zum vorausfahrenden Fahrzeug zu
klein halten oder beim Fahren auf nassen, schneebedeckten oder vereisten Straßen
Aquaplaning auftritt (Verlust der Reifenhaftung wegen eines Wasser ¿ lms). Es besteht
die Gefahr eines Unfalls.
Page 304 of 709
4–157
Beim Fahren
i-ACTIVSENSE
WARNUNG
Verlassen Sie sich nicht vollständig auf den City-Notbremsassistenten (SCBS):
Mit dem City-Notbremsassistent (SCBS) soll der Schaden im Falle einer Kollision
vermindert werden. Wenn bei zu großem Vertrauen auf das System das Gas- oder
das Bremspedal aus Versehen gedrückt wird, kann dadurch ein Unfall verursacht
werden.
Der City-Notbremsassistent (SCBS) ist ein System, das in Abhängigkeit eines
vorausfahrenden Fahrzeugs anspricht. Das System vermag zweiräderige Fahrzeuge
oder Fußgänger nicht richtig zu erfassen.
Der Lasersensor (vorne) des City-Notbremsassistenten (SCBS) be ¿ ndet sich in der
Nähe des Rückspiegels. Um einen fehlerfreien Betrieb des City-Notbremsassistenten
(SCBS) sicherzustellen, müssen Sie die folgenden Vorsichtsmaßnahmen beachten.
Bringen Sie in der Nähe des Lasersensors (vorne) keine Kleber an der
Windschutzscheibe an (einschließlich durchsichtige Folien). Es ist sonst möglich,
dass der Lasersensor (vorne) Fahrzeuge vor Ihrem Fahrzeug nicht richtig
erfassen kann und dadurch ein Unfall verursacht werden kann.
Tragen Sie kein Scheibenbehandlungsmittel auf die Windschutzscheibe auf. Es
ist sonst möglich, dass der Lasersensor (vorne) Fahrzeuge und Hindernisse vor
Ihrem Fahrzeug nicht richtig erfassen kann und dadurch ein Unfall verursacht
werden kann.
Der Lasersensor (vorne) darf nicht zerlegt werden.
Falls in der Nähe des Lasersensors (vorne) Risse oder Beschädigungen
durch weggeschleuderte Steinchen festgestellt werden, sollten Sie den City-
Notbremsassistenten (SCBS) nicht mehr verwenden und das Fahrzeug sofort von
einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen lassen. Falls das Fahrzeug mit Rissen oder Kratzern
in der Windschutzscheibe in der Nähe des Lasersensors (vorne) weiter verwendet
wird, kann durch eine irrtümliche Auslösung des Systems ein Unfall verursacht
werden.
Siehe “Ausschalten des City-Notbremsassistenten (SCBS)” auf Seite 4-161 .
Wenden Sie sich für einen Austausch der Scheibenwischer oder der
Windschutzscheibe an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
Page 305 of 709
4–158
Beim Fahren
i-ACTIVSENSE
WARNUNG
Keine Änderungen an der Radaufhängung vornehmen:
Falls die Fahrzeughöhe oder die Neigung geändert wurde, kann das System
vorausfahrende Fahrzeuge nicht richtig erfassen. Das kann zur Folge haben, dass der
City-Notbremsassistent (SCBS) nicht normal oder fehlerhaft ausgelöst wird, was zu
einem schwerwiegenden Unfall führen kann.
Schalten Sie den City-Notbremsassistenten (SCBS) aus, wenn das Fahrzeug auf
Radkarren gestellt oder abgeschleppt wird:
Schalten Sie den City-Notbremsassistenten (SCBS) aus, um Fehlbedienungen
auszuschließen, wenn das Fahrzeug auf Radkarren gestellt oder abgeschleppt wird.
Zum Ausschalten des City-Notbremsassistenten (SCBS) wird auf die Seite 4-161
verwiesen.
VORSICHT
Im Gelände an Stellen mit Gras oder auf Grün À ächen wird empfohlen, den City-
Notbremsassistenten (SCBS) auszuschalten.
Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller, des gleichen Typs und mit dem gleichen
Reifenpro ¿ l. Verwenden Sie außerdem keine Reifen mit unterschiedlich abgenutzten
Pro ¿ len, weil dadurch der Betrieb des City-Notbremsassistenten (SCBS) beein À usst
werden kann.
Der Lasersensor (vorne) besitzt eine Funktion zur Erfassung von
Scheibenverschmutzungen, um den Fahrer zu informieren; je nach Bedingung ist es
möglich, dass Plastiktüten, Eis oder Schnee auf der Windschutzscheibe nicht erfasst
werden. In solchen Fällen ist eine genaue Erfassung eines Fahrzeugs nicht möglich,
so dass der normale Betrieb beeinträchtigt werden kann. Fahren Sie deshalb immer
vorsichtig und konzentrieren Sie sich auf die Straße.
Page 306 of 709
4–159
Beim Fahren
i-ACTIVSENSE
HINWEIS
Der City-Notbremsassistent (SCBS) wird durch ungewöhnliche Fahrmanöver
(Gaspedal und Lenkrad) außer Funktion gesetzt.
Der City-Notbremsassistent (SCBS) funktioniert unter den folgenden Bedingungen.
Laufender Motor.
Die Warnleuchte City-Notbremsassistent (SCBS) (gelb) leuchtet nicht.
Die Fahrzeuggeschwindigkeit beträgt zwischen ungefähr 4 bis 30 km/h.
Der City-Notbremsassistent (SCBS) ist nicht ausgeschaltet.
Keine Störung der dynamischen Stabilitätskontrolle.
Der City-Notbremsassistent (SCBS) erfasst ein vorausfahrendes Fahrzeug mit einem
Laserstrahl nahe am Infrarotbereich und empfängt den am vorausfahrenden Fahrzeug
re À ektierten Strahl für die Messung. Der City-Notbremsassistent (SCBS) kann unter
den folgenden Bedingungen nicht richtig funktionieren.
Schlechte Re À exion wegen der Form des vorausfahrenden Fahrzeugs.
Das vorausfahrende Fahrzeug ist sehr schmutzig.
Bei schlechtem Wetter wie Regen, Nebel und Schnee.
Bei Regen werden der Scheibenwascher eingeschaltet bzw. die Scheibenwischer
nicht eingeschaltet.
Bei verschmutzter Windschutzscheibe.
Das Lenkrad wird vollständig eingeschlagen oder das Fahrzeug wird stark
beschleunigt, so dass sich der Abstand zum vorausfahrenden Fahrzeug verringert.
Lastwagen mit tie À iegender Lade À äche und Fahrzeuge mit einem extrem niedrigen
oder hohen Pro ¿ l.
Fahrzeuge mit besonderen Formen, wie ein Fahrzeugtransporter.
Unter den folgenden Bedingungen kann der City-Notbremsassistent (SCBS) nicht
richtig funktionieren.
Schweres Gepäck be ¿ ndet sich im Gepäckraum oder auf den Rücksitzen.
Falls die Möglichkeit eines teilweisen Aufpralls auf ein Fahrzeug besteht.
Beim Befahren von kurvenreichen Strecken und bei Ein- oder Ausfahrten.
Transport von langen Gegenständen auf dem Dachgepäckträger, die den Lasersensor
(vorne) abdecken.
Abgase vom vorausfahrenden Fahrzeug, Sand, Schnee und Wasserdampf von der
Kanalisation und Wasserspritzer.
Für das Abschleppen eines defekten Fahrzeugs.
Bei Verwendung von Reifen mit starken Verschleißunterschieden.
Page 307 of 709
4–160
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
HINWEIS
Falls der Lasersensor (vorne) in den folgenden Fällen versehentlich ein Fahrzeug
erfasst, das sich vor Ihrem Fahrzeug be ¿ ndet, kann der City-Notbremsassistent (SCBS)
ausgelöst werden.
Hindernisse auf der Straße am Beginn einer Kurve.
Ein überholendes Fahrzeug auf der Gegenfahrbahn in einer Kurve.
Metallene Gegenstände oder vorstehende Gegenstände auf der Straße.
Beim Fahren durch eine Gebührenstelle mit einer Stange.
Beim Fahren unter einem Kunststoffvorhang oder einer Flagge.
Kunststoffgegenstände wie Masten.
Zweiräderige Fahrzeuge, Fußgänger, Tiere und Bäume.
(Schaltgetriebe) Falls das Fahrzeug mir dem City-Notbremsassistent (SCBS) angehalten und das
Kupplungspedal nicht gedrückt wurde, so wird der Motor abgestellt.
Beim Ansprechen des Systems wird der Fahrer durch die blinkende Kontrollleuchte
City-Notbremsassistent (SCBS) (rot) und die Active Driving-Anzeige aufmerksam
gemacht
* . Die Warnleuchte City-Notbremsassistent (SCBS) (gelb) leuchtet bei einer
Systemstörung auf.
Siehe “Warnleuchten” auf Seite 4-41 .
Kontrollleuchte des City-
Notbremsassistenten (SCBS) (rot)
Beim Ansprechen des City-
Notbremsassistenten (SCBS) blinkt die
Kontrollleuchte (rot).
Automatische
Bremsbetätigungsanzeige
(Fahrzeuge mit einer Active
Driving-Anzeige)
Auf der Active Driving-Anzeige wird bei
Betätigung des City-Notbremsassistenten
(SCBS) oder der Bremskraftunterstützung
(SCBS-Bremsassistent) “SCBS bremst
automatisch” angezeigt.
Page 308 of 709
4–161
Beim Fahren
i-ACTIVSENSE

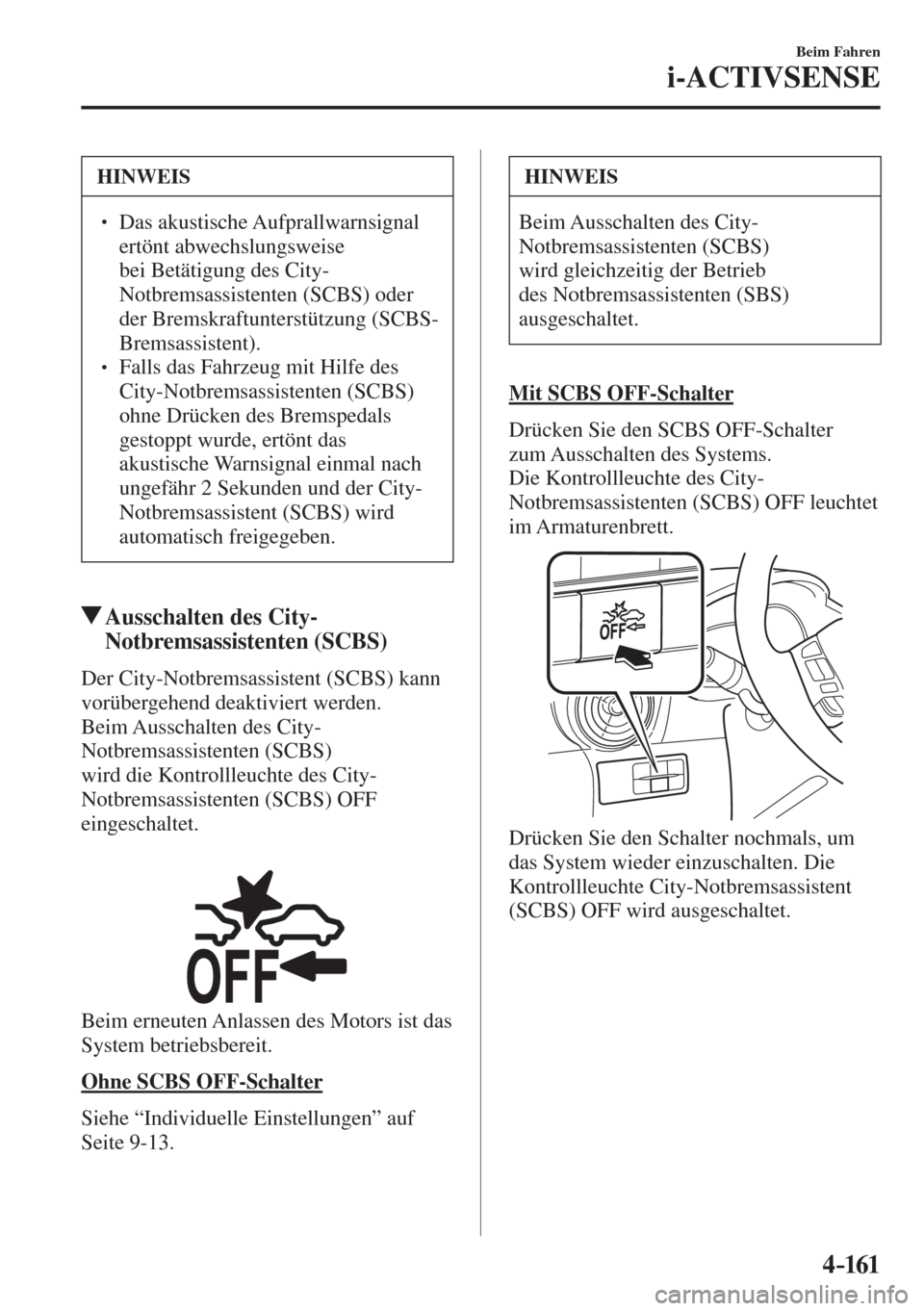

HINWEIS
Das akustische Aufprallwarnsignal
ertönt abwechslungsweise
bei Betätigung des City-
Notbremsassistenten (SCBS) oder
der Bremskraftunterstützung (SCBS-
Bremsassistent).
Falls das Fahrzeug mit Hilfe des
City-Notbremsassistenten (SCBS)
ohne Drücken des Bremspedals
gestoppt wurde, ertönt das
akustische Warnsignal einmal nach
ungefähr 2 Sekunden und der City-
Notbremsassistent (SCBS) wird
automatisch freigegeben.
Ausschalten des City-
Notbremsassistenten (SCBS)
Der City-Notbremsassistent (SCBS) kann
vorübergehend deaktiviert werden.
Beim Ausschalten des City-
Notbremsassistenten (SCBS)
wird die Kontrollleuchte des City-
Notbremsassistenten (SCBS) OFF
eingeschaltet.
Beim erneuten Anlassen des Motors ist das
System betriebsbereit.
Ohne SCBS OFF-Schalter
Siehe “Individuelle Einstellungen” auf
Seite 9-13 .
HINWEIS
Beim Ausschalten des City-
Notbremsassistenten (SCBS)
wird gleichzeitig der Betrieb
des Notbremsassistenten (SBS)
ausgeschaltet.
Mit SCBS OFF-Schalter
Drücken Sie den SCBS OFF-Schalter
zum Ausschalten des Systems.
Die Kontrollleuchte des City-
Notbremsassistenten (SCBS) OFF leuchtet
im Armaturenbrett.
Drücken Sie den Schalter nochmals, um
das System wieder einzuschalten. Die
Kontrollleuchte City-Notbremsassistent
(SCBS) OFF wird ausgeschaltet.
Page 309 of 709
4–162
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Notbremsassistent (SBS) *
Der Notbremsassistent (SBS) ist ein System, das den Fahrer mit einer Anzeige und einem
Warnsignal im Armaturenbrett auf einen möglichen Aufprall aufmerksam macht, wenn die
Fahrzeuggeschwindigkeit mehr als 15 km/h beträgt und der Radarsensor (vorne) feststellt,
dass ein Aufprall auf ein Fahrzeug möglich ist. Falls der Radarsensor (vorne) feststellt, dass
ein Aufprall unausweichlich ist, werden die Bremsen automatisch betätigt, um den Schaden
im Falle eines Aufpralls möglichst gering zu halten.
Falls der Fahrer das Bremspedal betätigt, so sprechen die Bremsen zur Unterstützung des
Fahrers rascher an (Fahrzeuge mit Brems À üssigkeits-Vorfüllung).
WARNUNG
Verlassen Sie sich nicht vollständig auf den Notbremsassistenten (SBS) und fahren Sie
immer vorsichtig:
Mit dem Notbremsassistent (SBS) soll der Schaden im Falle einer Kollision vermindert
werden, ein Aufprall kann jedoch nicht vermieden werden. Die Fähigkeit Hindernisse
zu erkennen ist beschränkt und hängt von den Wetter- und Verkehrsbedingungen ab.
Bei falscher Bedienung des Gas- und des Bremspedals, kann ein Unfall verursacht
werden. Kontrollieren Sie immer die Umgebung und bedienen Sie das Brems- oder das
Gaspedal, um einen sicheren Abstand zum vorausfahrenden und zum nachfolgenden
Fahrzeug einzuhalten.
VORSICHT
Falls das Fahrzeug abgeschleppt wird, oder Sie mit dem Fahrzeug etwas ziehen, muss
der Notbremsassistent (SBS) ausgeschaltet werden, damit keine Fehlauslösung auftreten
kann.
Page 310 of 709
4–163
Beim Fahren
i-ACTIVSENSE
HINWEIS
Der Notbremsassistent (SBS) spricht an, wenn die folgenden Bedingungen erfüllt sind:
Die Zündung ist auf “ON”.
Der Notbremsassistent (SBS) ist eingeschaltet.
Die Fahrzeuggeschwindigkeit ist höher als ungefähr 15 km/h.
Der relative Geschwindigkeitsunterschied zum Fahrzeug beträgt 15 km/h oder mehr.
Die dynamische Stabilitätskontrolle (DSC) funktioniert nicht normal.
Unter den folgenden Bedingungen kann der Notbremsassistent (SBS) nicht
funktionieren:
Falls das Fahrzeug stark beschleunigt wird und der Abstand zum vorausfahrenden
Fahrzeug sehr gering wird.
Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.
Das Gaspedal wird gedrückt.
Das Bremspedal ist gedrückt.
Das Lenkrad wird betätigt.
Der Wählhebel wird betätigt.
Der Blinker ist eingeschaltet.
Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten ausgeschaltet sind.
Wenn Warnungen und Meldungen auf der mittleren Anzeige angezeigt werden, wie
schmutzige Windschutzscheibe vor der FSC-Kamera bzw. Lasersensor (vorne).
Obwohl das System durch 4-räderige Fahrzeuge aktiviert wird, kann der Radarsensor
(vorne) die folgenden Gegenstände erfassen und als Hindernis betrachten, so dass der
Notbremsassistent (SBS) ausgelöst wird.
Gegenstände auf der Straße am Beginn einer Kurve (wie Leitplanken und
Schneewehen).
Ein Fahrzeug erscheint auf der Gegenfahrbahn in einer Kurve.
Bei Befahren einer schmalen Brücke.
Beim Fahren durch ein niedriges oder enges Tor oder einen Tunnel.
Bei der Einfahrt in ein Untergrundparkhaus.
Metallene Gegenstände oder vorstehende Gegenstände auf der Straße.
Falls sich der Abstand zum vorausfahrenden Fahrzeug plötzlich verringert.
Beim Fahren im hohen Gras.
Zweiräderige Fahrzeuge wie Motorräder oder Fahrräder.
Fußgänger oder nichtmetallene Gegenstände wie Bäume.
Beim Ansprechen des Systems wird der Fahrer durch die blinkende Kontrollleuchte
Notbremsassistent (SBS) (rot) und die Active Driving-Anzeige aufmerksam gemacht.
Die Warnleuchte Notbremsassistent (SBS) (gelb) leuchtet bei einer Systemstörung auf.
Siehe “Warn- und Anzeigeleuchten” auf Seite 4-40 .
