Beim Fahren
i-ACTIVSENSE

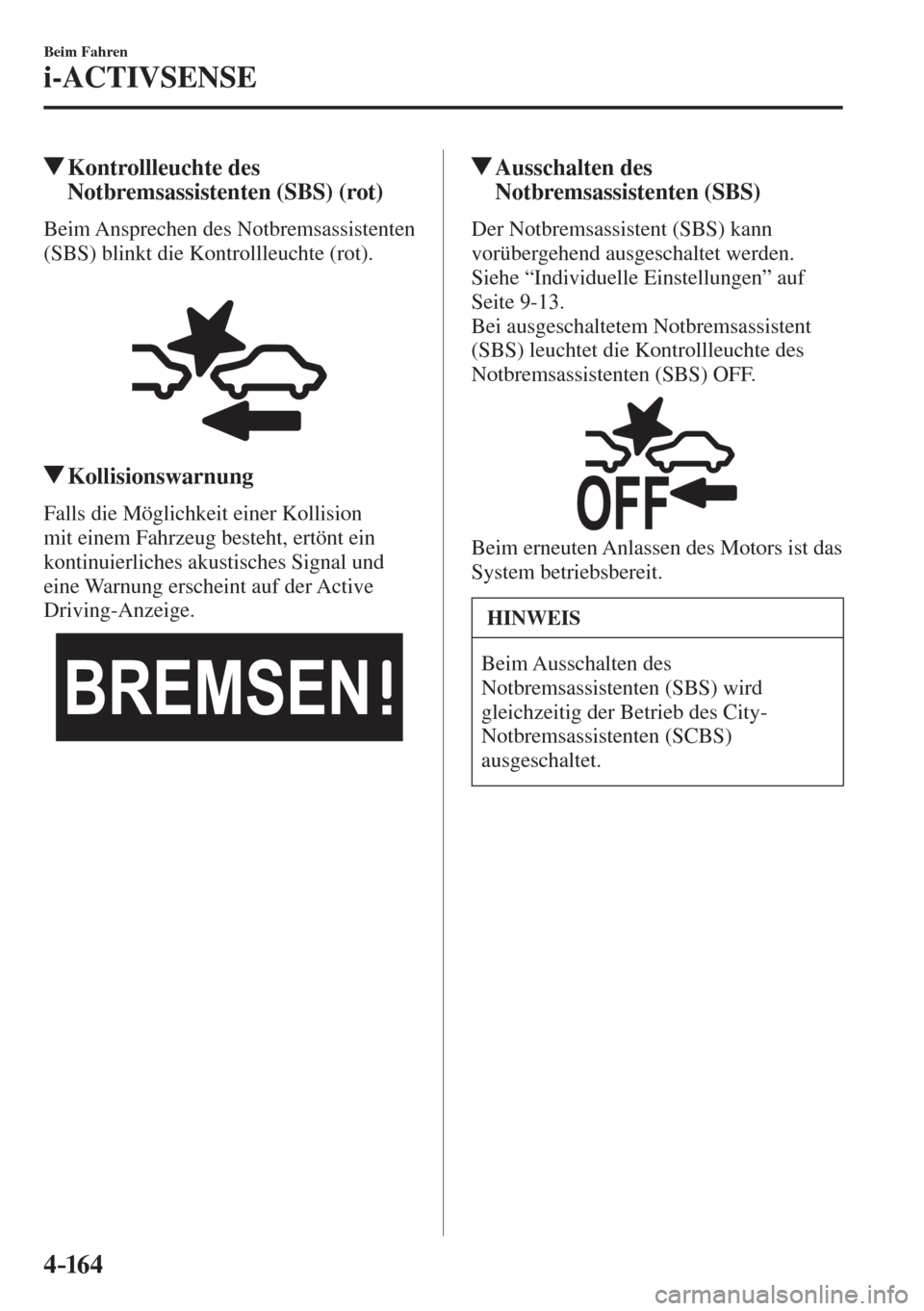

Kontrollleuchte des
Notbremsassistenten (SBS) (rot)
Beim Ansprechen des Notbremsassistenten
(SBS) blinkt die Kontrollleuchte (rot).



Kollisionswarnung
Falls die Möglichkeit einer Kollision
mit einem Fahrzeug besteht, ertönt ein
kontinuierliches akustisches Signal und
eine Warnung erscheint auf der Active
Driving-Anzeige.


Ausschalten des
Notbremsassistenten (SBS)
Der Notbremsassistent (SBS) kann
vorübergehend ausgeschaltet werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-13 .
Bei ausgeschaltetem Notbremsassistent
(SBS) leuchtet die Kontrollleuchte des
Notbremsassistenten (SBS) OFF.


Beim erneuten Anlassen des Motors ist das
System betriebsbereit.
HINWEIS
Beim Ausschalten des
Notbremsassistenten (SBS) wird
gleichzeitig der Betrieb des City-
Notbremsassistenten (SCBS)
ausgeschaltet.





4–165
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
FSC-Kamera *
Das Fahrzeug ist mit einer FSC-Kamera ausgerüstet. Die FSC-Kamera be¿ ndet sich in der
Nähe des Rückspiegels, sie wird von den folgenden Systemen verwendet.



 Fernlichtregulierung (HBC)



 Spurhalteassistent (LDWS)



 Notbremsassistent (SBS)

FSC-Kamera

Die FSC-Kamera erfasst den Zustand vor dem Fahrzeug in der Nacht und tastet die
Fahrspuren ab. Der Abstand in welchem von der FSC-Kamera Gegenstände erfasst werden
hängt von den Umgebungsbedingungen ab.






4–16 6
Beim Fahren
i-ACTIVSENSE
VORSICHT
  Bringen Sie in der Nähe der FSC-Kamera kein Zubehör, keine Kleber oder Folien an
der Windschutzscheibe an.
 Falls sich Gegenstände vor dem FSC-Kameraobjektiv be¿ nden, können
Betriebsstörungen verursacht werden. Deshalb können die einzelnen Systeme nicht
normal funktionieren, was zu einem Unfall führen kann.
  Die FSC-Kamera darf nicht ausgebaut oder modi¿ ziert werden.  Durch einen Ausbau oder Modi¿ zierung der FSC-Kamera können Störungen und
Fehlbedienungen verursacht werden. Deshalb können die einzelnen Systeme nicht
normal funktionieren, was zu einem Unfall führen kann.
  Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb der
FSC-Kamera sicherzustellen.



 Die Ausrichtung der FSC-Kamera ist genau eingestellt, deshalb darf die
Installationsposition nicht geändert oder die FSC-Kamera ausgebaut werden.



 Das FSC-Objektiv darf nicht zerkratzt oder verschmutzt werden.



 Entfernen Sie die Abdeckung der FSC-Kamera nicht.



 Legen Sie keine lichtreÀ ektierenden Gegenstände auf das Armaturenbrett.



 Halten Sie die Windschutzscheibe um die Kamera immer sauber und entfernen Sie
Beschlag und Schmutz. Entfernen Sie einen Belag an der Windschutzscheibe mit
dem Defroster.



 Lassen Sie sich für das Reinigen der Windschutzscheibeinnenseite im Bereich der
FSC-Kamera von einem Fachmann beraten, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.



 Wenden Sie sich für Reparaturen in der Umgebung der FSC-Kamera an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Die FSC-Kamera ist an der Windschutzscheibe montiert. Wenden Sie sich für eine
Reparatur bzw. für einen Austausch der Windschutzscheibe an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Wenden Sie sich bitte für Reparaturen im Bereich des Rückspiegels an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Vermeiden Sie starke Stöße auf die FSC-Kamera oder auf deren Umgebung.
Bei Einwirkung großer Kräfte auf das System sollten Sie den Spurhalteassistent
(LDWS), die Fernlichtregulierung (HBC) und den Notbremsassistenten (SBS)
nicht mehr verwenden und sich an einen autorisierten Mazda-Vertragshändler/
Servicepartner wenden.



 Die Richtung der FSC-Kamera wurde genau eingestellt. Die Einbauposition der
FSC-Kamera darf nicht geändert und die FSC-Kamera darf nicht entfernt werden. Es
besteht sonst die Gefahr, dass eine Beschädigung oder eine Störung auftritt.





4–167
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen, so
dass die einzelnen Systeme nicht normal funktionieren können.



 Die Fahrzeughöhe ist zu niedrig.



 Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.



 In der Nacht oder in einem Tunnel sind die Scheinwerfer nicht eingeschaltet.

 In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen.



 Beim Passieren von Wänden ohne Muster (einschließlich Zäune und längs gestreifte
Wände).



 Die Schlussleuchten des vorausfahrenden Fahrzeugs sind ausgeschaltet.



 Ein Fahrzeug ist außerhalb des Beleuchtungsbereichs der Scheinwerfer.



 Das Fahrzeug fährt eine scharfe Kurve oder eine starke Steigung bzw. ein starkes
Gefälle.



 Ein- oder Ausfahrt eines Tunnels.



 Schweres Gepäck, so dass das Fahrzeug hinten herunterhängt.



 Die Vorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer oder
Fernlicht eines entgegenkommenden Fahrzeugs).



 Das vorausfahrende Fahrzeug ist mit vielen Leuchten ausgestattet.



 Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten in der Nacht ausgeschaltet sind.



 Das vorausfahrende Fahrzeug besitzt eine besondere Form. Zum Beispiel
ein Fahrzeug, das einen Wohnwagen oder ein Bootsanhänger bzw. einen
Fahrzeugtransportanhänger mit einem nach hinten gerichteten Fahrzeug zieht.





4–16 8
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Radarsensor (vorne) *
Das Fahrzeug ist mit einem Radarsensor (vorne) ausgerüstet.
Der Radarsensor (vorne) wird ebenfalls von den folgenden Systemen verwendet.



 Mazda Radar Cruise Control-System (MRCC)



 Abstandsführungssystem (DRSS)



 Notbremsassistent (SBS)
Der Radarsensor (vorne) strahlt Radiowellen ab und empfängt die an einem
vorausfahrenden Fahrzeug oder einem Hindernis reÀ ektierten Radiowellen wieder.
Der Radarsensor (vorne) be¿ ndet sich an der Rückseite des vorderen Emblems.

Radarsensor (vorne)

Falls die Warnleuchte Notbremsassistent/City-Notbremsassistent (SBS/SCBS) (gelb)
leuchtet, kann der Radarsensor verschmutzt sein. Siehe “Warnungsführung” auf der
mittleren Anzeige (Audiogerät Typ C/Typ D).
Siehe “Eingeschaltete oder blinkende Warnleuchte” auf Seite 7-38 .





4–169
Beim Fahren
i-ACTIVSENSE
VORSICHT
Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb der
einzelnen Systeme sicherzustellen.

 Bringen Sie am Kühlergrill und am vorderen Emblem und am Radarsensor (vorne)
keine Kleber (auch keine transparenten Kleber) an und tauschen Sie den Kühlergrill
und das vordere Emblem nicht gegen andere Nicht-Originalteile aus, die sich nicht für
die Verwendung des Radarsensors (vorne) eignen.
  Der Radarsensor (vorne) besitzt eine Funktion zur Erfassung einer Verschmutzung, um
den Fahrer über dessen Zustand zu informieren, je nach Zustand können Plastikbeutel,
Eis oder Schnee nicht oder nur nach einer gewissen Zeit festgestellt werden. In
diesem Fall funktioniert das System nicht richtig, halten Sie aus diesem Grund den
Radarsensor (vorne) immer sauber.
  Bringen Sie keinen Kühlergrillschutz an.
 Bei einer Beschädigung der Fahrzeugfront bei einem Unfall kann sich die Position des
Radarsensors (vorne) verändern. Schalten Sie das System sofort aus und lassen Sie das
Fahrzeug von einem autorisierten Mazda-Vertragshändler/Servicepartner überprüfen.
  Stoßen Sie mit dem vorderen Stoßfänger nicht gegen andere Fahrzeuge oder
Hindernisse, wie beim Verlassen einer engen Parklücke. Beim Anstoßen des
Radarsensors (vorne) kann sich dessen Position verändern.
  Der Radarsensor (vorne) darf nicht ausgebaut, zerlegt oder modi¿ ziert werden.
 Für Reparaturen und für Lackierungsarbeiten im Bereich des Radarsensors (vorne)
sollten Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.
  Nehmen Sie an der Radaufhängung keine Änderungen vor. Durch eine Modi¿ zierung
der Radaufhängung kann sich die Fahrzeughöhe verändern, so dass der Radarsensor
(vorne) nicht in der Lage ist vorausfahrende Fahrzeuge oder Hindernisse richtig zu
erkennen.





4–170
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Unter den folgenden Bedingungen kann der Radarsensor (vorne) vorausfahrende
Fahrzeuge oder Hindernisse nicht richtig erfassen und die einzelnen Systeme können
nicht richtig funktionieren.



 Die Rückseite eines vorausfahrenden Fahrzeugs reÀ ektiert Radiowellen nicht richtig,
wie ein unbeladener Anhänger, eine mit Soft-Top abgedeckte LadeÀ äche, Fahrzeuge
mit einer harten Kunststoffbordwand oder runde Fahrzeuge.



 Niedrige Fahrzeuge mit kleiner ReÀ ektionsÀ äche für die Radiowellen.



 Bei eingeschränkter Sicht, wenn von den Reifen des vorausfahrenden Fahrzeugs
Wasser, Schnee oder Sand auf die Windschutzscheibe geschleudert wird.



 Bei starker Beladung des Gepäckraums oder wenn sich Passagiere auf den
Rücksitzen be¿ nden.




 Die Fahrzeugfront mit dem Emblem ist mit Eis, Schnee oder Schmutz abgedeckt.



 Bei unfreundlichen Wetterbedingungen, wie bei Regen, oder bei einem Schnee- oder
Sandsturm.



 In der Nähe von Anlagen, die starke Radiowellen ausstrahlen.

 Unter den folgenden Bedingungen ist der Radarsensor (vorne) nicht in der Lage ein
vorausfahrendes Fahrzeug oder ein Hindernis richtig zu erfassen.



 Am Beginn oder am Ende eine Kurve.



 Auf kurvenreichen Straßen.



 Enge Straßen mit Baustellen oder gesperrte Fahrspuren.



 Das vorausfahrende Fahrzeug be¿ ndet sich im toten Winkel des Radarsensors.



 Das vorausfahrende Fahrzeug fährt wegen einem Unfall oder einer Beschädigung
nicht normal.



 Straßen in einem hügeligen Gelände



 Fahren auf schlechten oder unbefestigten Straßen.



 Der Abstand zum vorausfahrenden Fahrzeug ist sehr klein.



 Ein Fahrzeug taucht plötzlich auf, wie Einschwenken auf die Fahrspur.

 Zur Vermeidung von Systemstörungen müssen alle vier Reifen von der gleichen
Marke sein und die gleichen Dimensionen und Pro¿ le aufweisen. Verwenden Sie
außerdem keine Reifen mit sehr stark unterschiedlichem Verschleiß oder Reifendruck
(einschließlich Notrad).
  Bei stark entladener Batterie kann das System nicht richtig funktionieren.
 Beim Fahren auf verkehrsarmen Straßen und bei wenigen Hindernissen, die vom
Radarsensor (vorne) erfasst werden können, kann kurzzeitig die Warnleuchte für den
Notbremsassistent (SBS)/City-Notbremsassistent (SCBS) (gelb) auÀ euchten, wenn
der Radarsensor (vorne) verschmutzt ist. Dies bedeutet jedoch nicht, dass eine Störung
aufgetreten ist.





4–171
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Lasersensor (vorne) *
Das Fahrzeug ist mit einem Lasersensor (vorne) ausgerüstet. Der Lasersensor (vorne)
be¿ ndet sich in der Nähe des Rückspiegels und wird von den folgenden Systemen
verwendet.



 Notbremsassistent (SBS)



 City-Notbremsassistent (SCBS)

Lasersensor (vorne)






4–172
Beim Fahren
i-ACTIVSENSE
VORSICHT
Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb des
Systems sicherzustellen.

 Halten Sie die Windschutzscheibe immer sauber.
 Bringen Sie keine Kleber an der Windschutzscheibe an (einschließlich durchsichtige
Folien).
  Falls in der Nähe des Lasersensors (vorne) Risse oder Beschädigungen durch
weggeschleuderte Steinchen festgestellt werden, sollten Sie das System nicht mehr
verwenden und das Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner überprüfen lassen.
 Für das Ausschalten des Systems wird auf die individuellen Einstellungen auf Seite
9-13 verwiesen.
  Tragen Sie kein Scheibenbehandlungsmittel auf die Windschutzscheibe auf.
 Wenden Sie sich für das Austauschen der Scheibenwischer oder der
Windschutzscheibe an einen autorisierten Mazda-Vertragshändler/Servicepartner.
  Der Sensor darf nicht ausgebaut werden.
 Ein ausgebauter Sensor erfüllt die Bedingungen für Laser der Klasse 1M entsprechend
dem Standard IEC 60825-1 nicht, deshalb können Augenschäden nicht ausgeschlossen
werden.
  Schauen Sie mit optischen Vergrößerungsgeräten, wie Vergrößerungsgläser,
Mikroskop- und Objektivlinsen in einem Abstand von weniger als 100 mm nicht direkt
in den Sensor.






4–173
Beim Fahren
i-ACTIVSENSE

Strahlungsdaten des Lasersensors
Maximale Durchschnittsleistung: 45 mW
Impulsdauer: 33 ns
Wellenlänge: 905 nm
Divergenzwinkel (horizontal x vertikal): 28 Grad x 12 Grad
HINWEIS
  In den folgenden Fällen kann der Lasersensor (vorne) vorausfahrende Fahrzeuge nicht
richtig erfassen und die einzelnen Systeme können nicht richtig funktionieren.



 Bei verschmutzter Windschutzscheibe.



 Transport von langen Gegenständen auf dem Dachgepäckträger, die den Lasersensor
(vorne) abdecken.



 Abgase vom vorausfahrenden Fahrzeug, Sand, Schnee und Wasserdampf von der
Kanalisation und Wasserspritzer.

 Falls die Windschutzscheibe durch weggeschleuderte Steinchen gerissen oder
beschädigt wurde, muss die Windschutzscheibe ausgetauscht werden. Wenden Sie sich
für das Austauschen an einen autorisierten Mazda-Vertragshändler/Servicepartner.
