MAZDA MODEL CX-3 2016 Manuale del proprietario (in Italian)

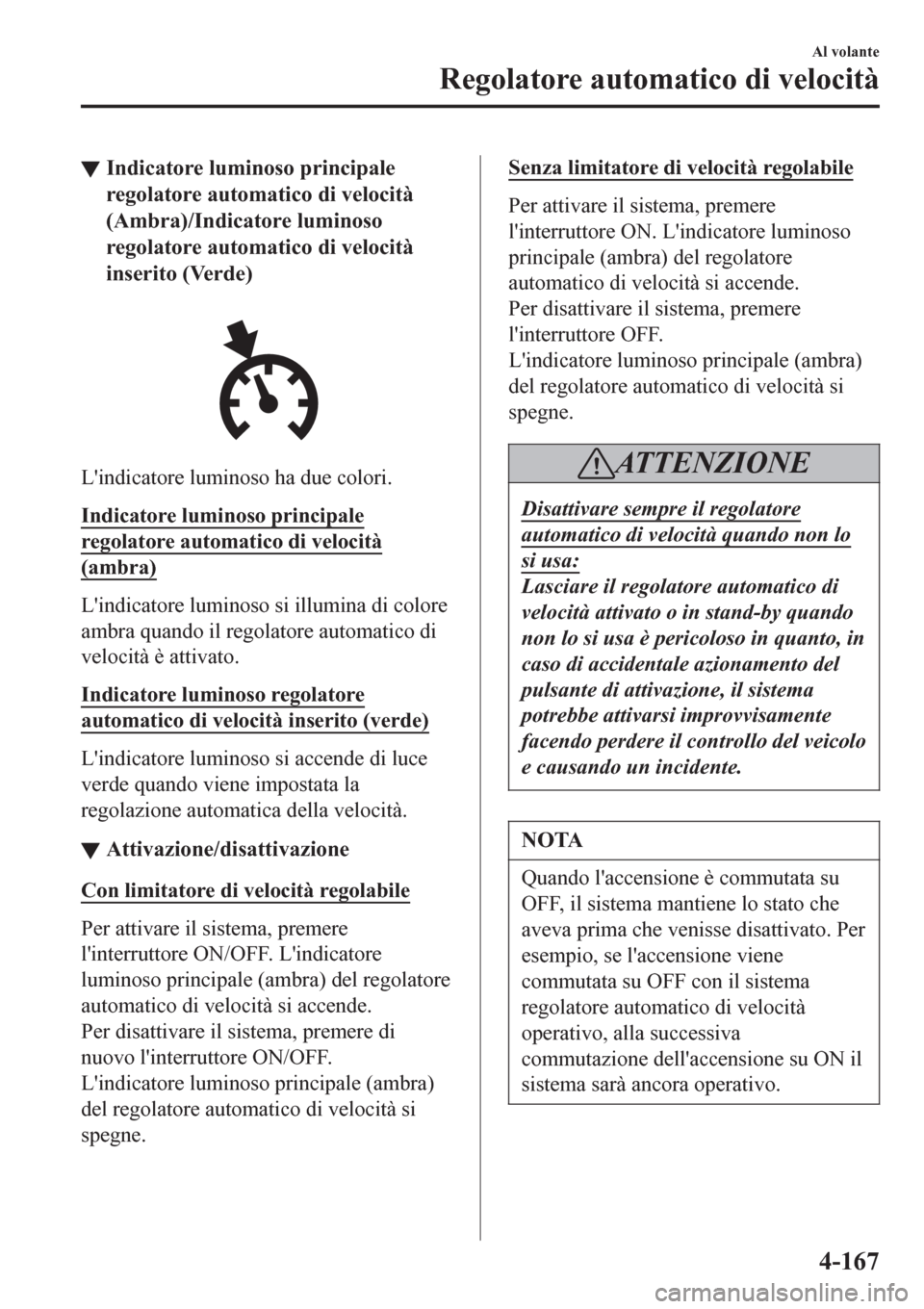

▼Indicatore luminoso principale
regolatore automatico di velocità
(Ambra)/Indicatore luminoso
regolatore automatico di velocità
inserito (Verde)
L'indicatore luminoso ha due colori.
Indicatore luminoso principale
regolatore automatico di velocità
(ambra)
L'indicatore luminoso si illumina di colore
ambra quando il regolatore automatico di
velocità è attivato.
Indicatore luminoso regolatore
automatico di velocità inserito (verde)
L'indicatore luminoso si accende di luce
verde quando viene impostata la
regolazione automatica della velocità.
▼Attivazione/disattivazione
Con limitatore di velocità regolabile
Per attivare il sistema, premere
l'interruttore ON/OFF. L'indicatore
luminoso principale (ambra) del regolatore
automatico di velocità si accende.
Per disattivare il sistema, premere di
nuovo l'interruttore ON/OFF.
L'indicatore luminoso principale (ambra)
del regolatore automatico di velocità si
spegne.
Senza limitatore di velocità regolabile
Per attivare il sistema, premere
l'interruttore ON. L'indicatore luminoso
principale (ambra) del regolatore
automatico di velocità si accende.
Per disattivare il sistema, premere
l'interruttore OFF.
L'indicatore luminoso principale (ambra)
del regolatore automatico di velocità si
spegne.
ATTENZIONE
Disattivare sempre il regolatore
automatico di velocità quando non lo
si usa:
Lasciare il regolatore automatico di
velocità attivato o in stand-by quando
non lo si usa è pericoloso in quanto, in
caso di accidentale azionamento del
pulsante di attivazione, il sistema
potrebbe attivarsi improvvisamente
facendo perdere il controllo del veicolo
e causando un incidente.
NOTA
Quando l'accensione è commutata su
OFF, il sistema mantiene lo stato che
aveva prima che venisse disattivato. Per
esempio, se l'accensione viene
commutata su OFF con il sistema
regolatore automatico di velocità
operativo, alla successiva
commutazione dell'accensione su ON il
sistema sarà ancora operativo.
Al volante
Regolatore automatico di velocità
4-167

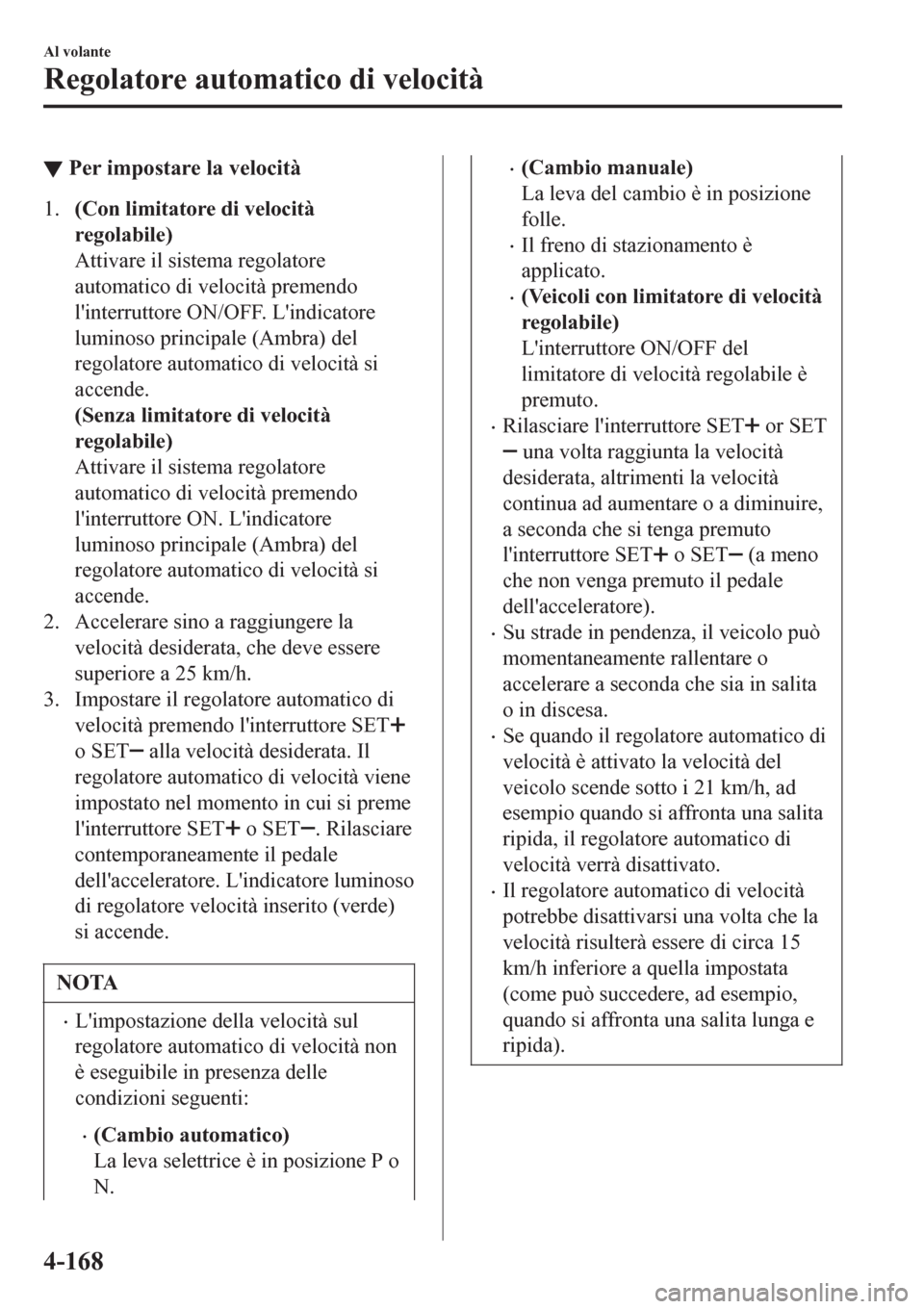

▼Per impostare la velocità
1.(Con limitatore di velocità
regolabile)
Attivare il sistema regolatore
automatico di velocità premendo
l'interruttore ON/OFF. L'indicatore
luminoso principale (Ambra) del
regolatore automatico di velocità si
accende.
(Senza limitatore di velocità
regolabile)
Attivare il sistema regolatore
automatico di velocità premendo
l'interruttore ON. L'indicatore
luminoso principale (Ambra) del
regolatore automatico di velocità si
accende.
2. Accelerare sino a raggiungere la
velocità desiderata, che deve essere
superiore a 25 km/h.
3. Impostare il regolatore automatico di
velocità premendo l'interruttore SET
o SET alla velocità desiderata. Il
regolatore automatico di velocità viene
impostato nel momento in cui si preme
l'interruttore SET
o SET. Rilasciare
contemporaneamente il pedale
dell'acceleratore. L'indicatore luminoso
di regolatore velocità inserito (verde)
si accende.
NOTA
•L'impostazione della velocità sul
regolatore automatico di velocità non
è eseguibile in presenza delle
condizioni seguenti:
•(Cambio automatico)
La leva selettrice è in posizione P o
N.
•(Cambio manuale)
La leva del cambio è in posizione
folle.
•Il freno di stazionamento è
applicato.
•(Veicoli con limitatore di velocità
regolabile)
L'interruttore ON/OFF del
limitatore di velocità regolabile è
premuto.
•Rilasciare l'interruttore SET or SET
una volta raggiunta la velocità
desiderata, altrimenti la velocità
continua ad aumentare o a diminuire,
a seconda che si tenga premuto
l'interruttore SET
o SET (a meno
che non venga premuto il pedale
dell'acceleratore).
•Su strade in pendenza, il veicolo può
momentaneamente rallentare o
accelerare a seconda che sia in salita
o in discesa.
•Se quando il regolatore automatico di
velocità è attivato la velocità del
veicolo scende sotto i 21 km/h, ad
esempio quando si affronta una salita
ripida, il regolatore automatico di
velocità verrà disattivato.
•Il regolatore automatico di velocità
potrebbe disattivarsi una volta che la
velocità risulterà essere di circa 15
km/h inferiore a quella impostata
(come può succedere, ad esempio,
quando si affronta una salita lunga e
ripida).
Al volante
Regolatore automatico di velocità
4-168

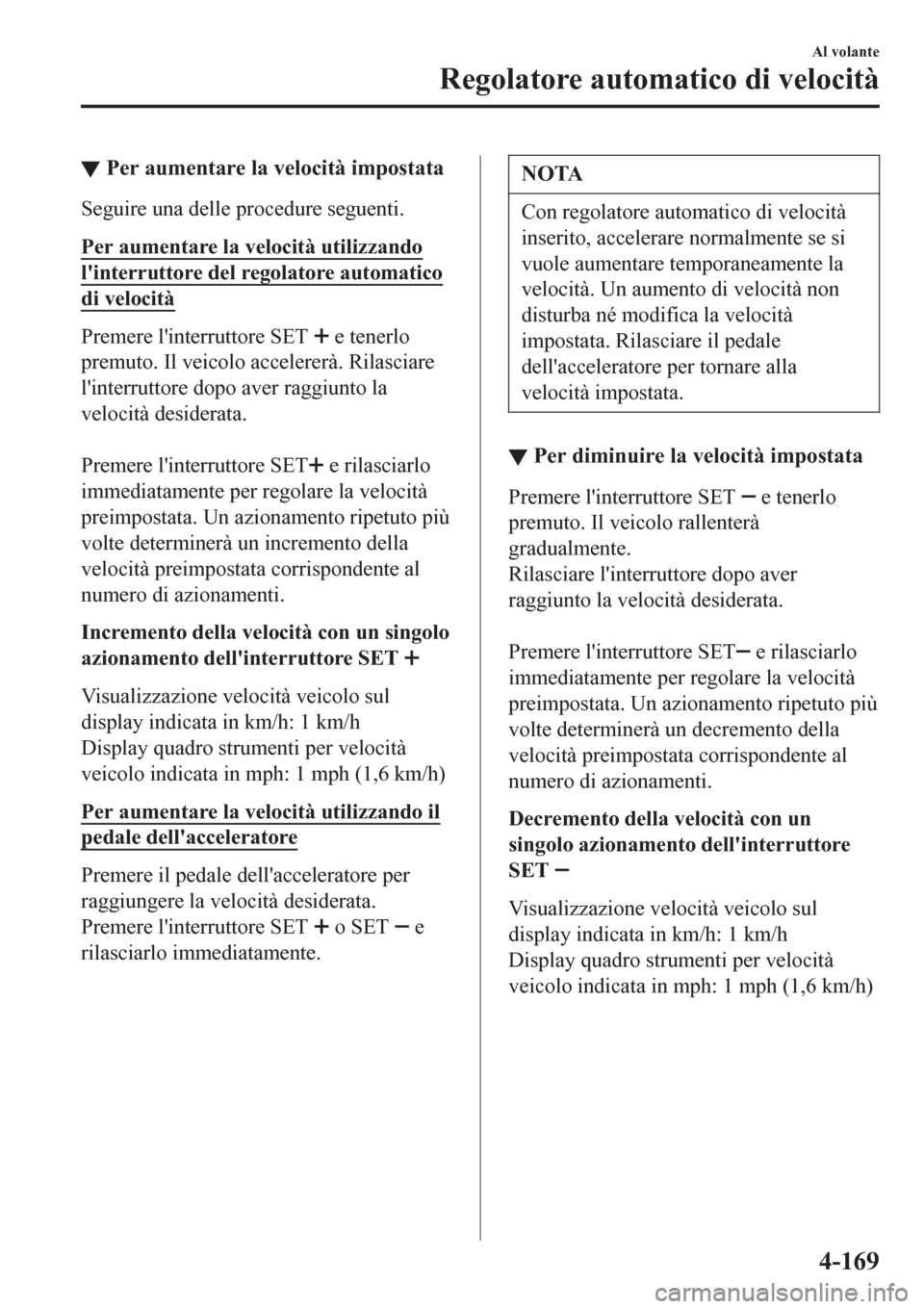

▼Per aumentare la velocità impostata
Seguire una delle procedure seguenti.
Per aumentare la velocità utilizzando
l'interruttore del regolatore automatico
di velocità
Premere l'interruttore SET e tenerlo
premuto. Il veicolo accelererà. Rilasciare
l'interruttore dopo aver raggiunto la
velocità desiderata.

Premere l'interruttore SET
e rilasciarlo
immediatamente per regolare la velocità
preimpostata. Un azionamento ripetuto più
volte determinerà un incremento della
velocità preimpostata corrispondente al
numero di azionamenti.
Incremento della velocità con un singolo
azionamento dell'interruttore SET
Visualizzazione velocità veicolo sul
display indicata in km/h: 1 km/h
Display quadro strumenti per velocità
veicolo indicata in mph: 1 mph (1,6 km/h)
Per aumentare la velocità utilizzando il
pedale dell'acceleratore
Premere il pedale dell'acceleratore per
raggiungere la velocità desiderata.
Premere l'interruttore SET
o SET e
rilasciarlo immediatamente.
NOTA
Con regolatore automatico di velocità
inserito, accelerare normalmente se si
vuole aumentare temporaneamente la
velocità. Un aumento di velocità non
disturba né modifica la velocità
impostata. Rilasciare il pedale
dell'acceleratore per tornare alla
velocità impostata.
▼▼Per diminuire la velocità impostata
Premere l'interruttore SET e tenerlo
premuto. Il veicolo rallenterà
gradualmente.
Rilasciare l'interruttore dopo aver
raggiunto la velocità desiderata.

Premere l'interruttore SET
e rilasciarlo
immediatamente per regolare la velocità
preimpostata. Un azionamento ripetuto più
volte determinerà un decremento della
velocità preimpostata corrispondente al
numero di azionamenti.
Decremento della velocità con un
singolo azionamento dell'interruttore
SET
Visualizzazione velocità veicolo sul
display indicata in km/h: 1 km/h
Display quadro strumenti per velocità
veicolo indicata in mph: 1 mph (1,6 km/h)
Al volante
Regolatore automatico di velocità
4-169

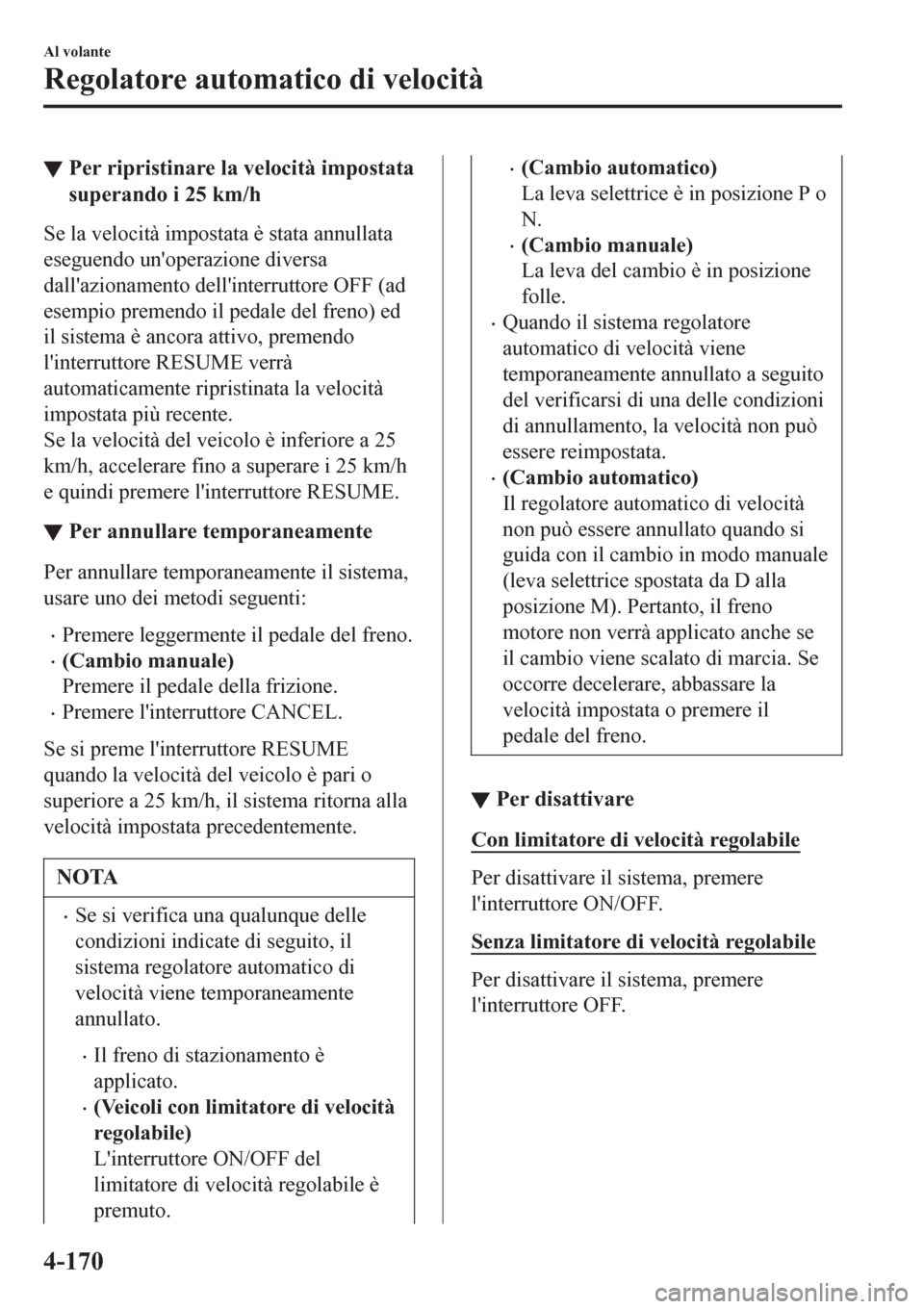

▼Per ripristinare la velocità impostata
superando i 25 km/h
Se la velocità impostata è stata annullata
eseguendo un'operazione diversa
dall'azionamento dell'interruttore OFF (ad
esempio premendo il pedale del freno) ed
il sistema è ancora attivo, premendo
l'interruttore RESUME verrà
automaticamente ripristinata la velocità
impostata più recente.
Se la velocità del veicolo è inferiore a 25
km/h, accelerare fino a superare i 25 km/h
e quindi premere l'interruttore RESUME.
▼Per annullare temporaneamente
Per annullare temporaneamente il sistema,
usare uno dei metodi seguenti:
•Premere leggermente il pedale del freno.
•(Cambio manuale)
Premere il pedale della frizione.
•Premere l'interruttore CANCEL.
Se si preme l'interruttore RESUME
quando la velocità del veicolo è pari o
superiore a 25 km/h, il sistema ritorna alla
velocità impostata precedentemente.
NOTA
•Se si verifica una qualunque delle
condizioni indicate di seguito, il
sistema regolatore automatico di
velocità viene temporaneamente
annullato.
•Il freno di stazionamento è
applicato.
•(Veicoli con limitatore di velocità
regolabile)
L'interruttore ON/OFF del
limitatore di velocità regolabile è
premuto.
•(Cambio automatico)
La leva selettrice è in posizione P o
N.
•(Cambio manuale)
La leva del cambio è in posizione
folle.
•Quando il sistema regolatore
automatico di velocità viene
temporaneamente annullato a seguito
del verificarsi di una delle condizioni
di annullamento, la velocità non può
essere reimpostata.
•(Cambio automatico)
Il regolatore automatico di velocità
non può essere annullato quando si
guida con il cambio in modo manuale
(leva selettrice spostata da D alla
posizione M). Pertanto, il freno
motore non verrà applicato anche se
il cambio viene scalato di marcia. Se
occorre decelerare, abbassare la
velocità impostata o premere il
pedale del freno.
▼Per disattivare
Con limitatore di velocità regolabile
Per disattivare il sistema, premere
l'interruttore ON/OFF.
Senza limitatore di velocità regolabile
Per disattivare il sistema, premere
l'interruttore OFF.
Al volante
Regolatore automatico di velocità
4-170

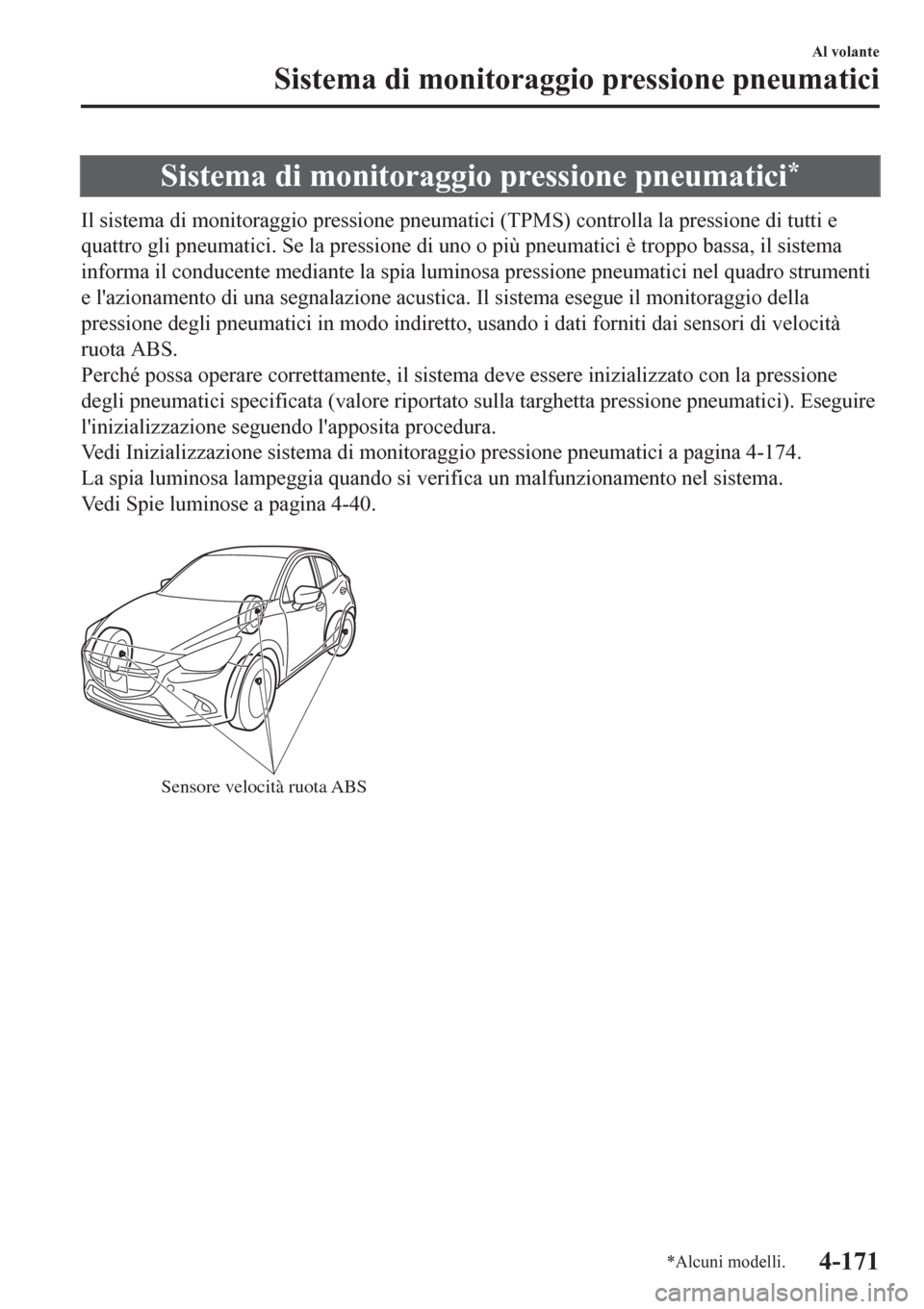

Sistema di monitoraggio pressione pneumatici*
Il sistema di monitoraggio pressione pneumatici (TPMS) controlla la pressione di tutti e
quattro gli pneumatici. Se la pressione di uno o più pneumatici è troppo bassa, il sistema
informa il conducente mediante la spia luminosa pressione pneumatici nel quadro strumenti
e l'azionamento di una segnalazione acustica. Il sistema esegue il monitoraggio della
pressione degli pneumatici in modo indiretto, usando i dati forniti dai sensori di velocità
ruota ABS.
Perché possa operare correttamente, il sistema deve essere inizializzato con la pressione
degli pneumatici specificata (valore riportato sulla targhetta pressione pneumatici). Eseguire
l'inizializzazione seguendo l'apposita procedura.
Vedi Inizializzazione sistema di monitoraggio pressione pneumatici a pagina 4-174.
La spia luminosa lampeggia quando si verifica un malfunzionamento nel sistema.
Vedi Spie luminose a pagina 4-40.

Sensore velocità ruota ABS
Al volante
Sistema di monitoraggio pressione pneumatici
*Alcuni modelli.4-171

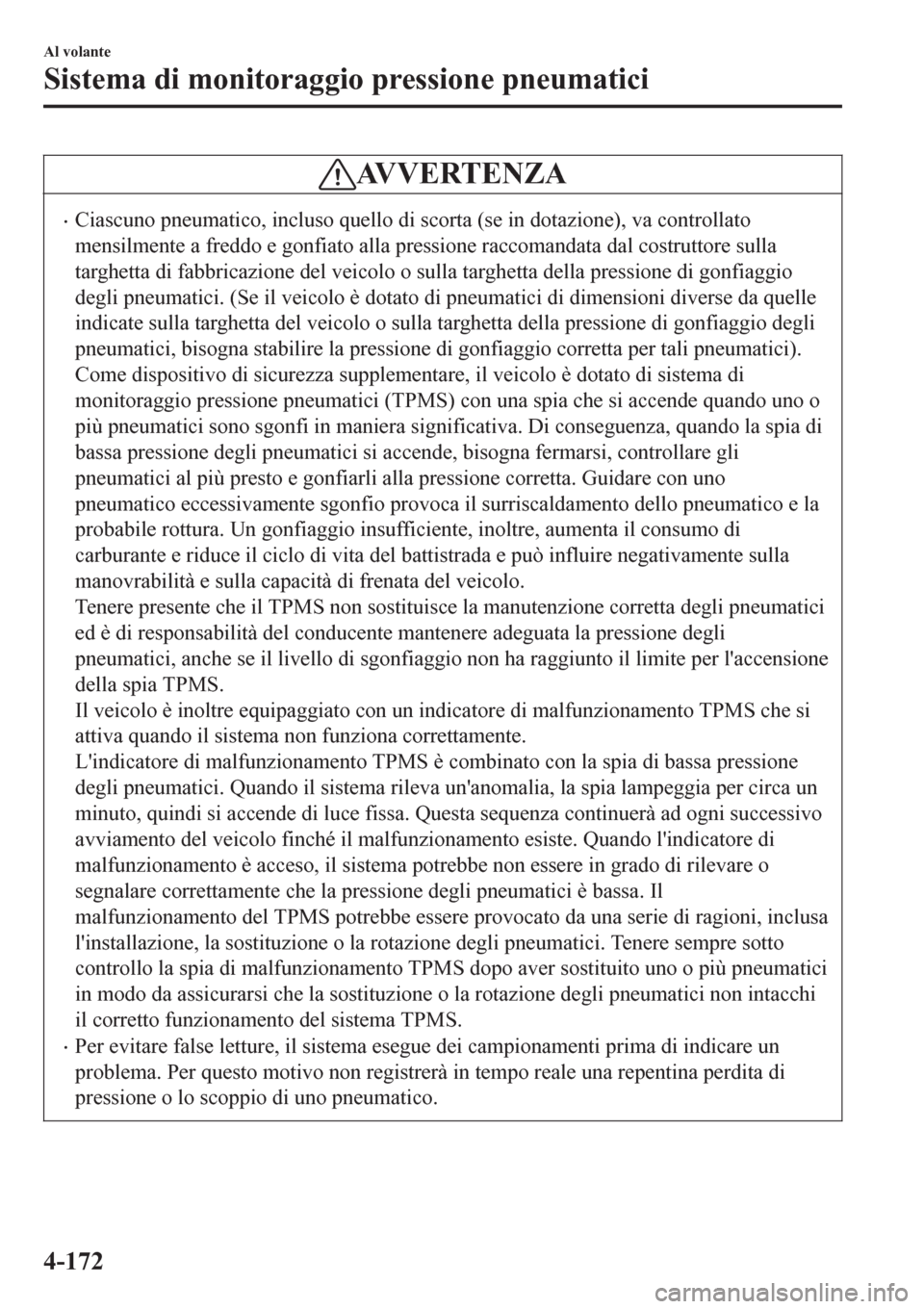

AVVERTENZA
•Ciascuno pneumatico, incluso quello di scorta (se in dotazione), va controllato
mensilmente a freddo e gonfiato alla pressione raccomandata dal costruttore sulla
targhetta di fabbricazione del veicolo o sulla targhetta della pressione di gonfiaggio
degli pneumatici. (Se il veicolo è dotato di pneumatici di dimensioni diverse da quelle
indicate sulla targhetta del veicolo o sulla targhetta della pressione di gonfiaggio degli
pneumatici, bisogna stabilire la pressione di gonfiaggio corretta per tali pneumatici).
Come dispositivo di sicurezza supplementare, il veicolo è dotato di sistema di
monitoraggio pressione pneumatici (TPMS) con una spia che si accende quando uno o
più pneumatici sono sgonfi in maniera significativa. Di conseguenza, quando la spia di
bassa pressione degli pneumatici si accende, bisogna fermarsi, controllare gli
pneumatici al più presto e gonfiarli alla pressione corretta. Guidare con uno
pneumatico eccessivamente sgonfio provoca il surriscaldamento dello pneumatico e la
probabile rottura. Un gonfiaggio insufficiente, inoltre, aumenta il consumo di
carburante e riduce il ciclo di vita del battistrada e può influire negativamente sulla
manovrabilità e sulla capacità di frenata del veicolo.
Tenere presente che il TPMS non sostituisce la manutenzione corretta degli pneumatici
ed è di responsabilità del conducente mantenere adeguata la pressione degli
pneumatici, anche se il livello di sgonfiaggio non ha raggiunto il limite per l'accensione
della spia TPMS.
Il veicolo è inoltre equipaggiato con un indicatore di malfunzionamento TPMS che si
attiva quando il sistema non funziona correttamente.
L'indicatore di malfunzionamento TPMS è combinato con la spia di bassa pressione
degli pneumatici. Quando il sistema rileva un'anomalia, la spia lampeggia per circa un
minuto, quindi si accende di luce fissa. Questa sequenza continuerà ad ogni successivo
avviamento del veicolo finché il malfunzionamento esiste. Quando l'indicatore di
malfunzionamento è acceso, il sistema potrebbe non essere in grado di rilevare o
segnalare correttamente che la pressione degli pneumatici è bassa. Il
malfunzionamento del TPMS potrebbe essere provocato da una serie di ragioni, inclusa
l'installazione, la sostituzione o la rotazione degli pneumatici. Tenere sempre sotto
controllo la spia di malfunzionamento TPMS dopo aver sostituito uno o più pneumatici
in modo da assicurarsi che la sostituzione o la rotazione degli pneumatici non intacchi
il corretto funzionamento del sistema TPMS.
•Per evitare false letture, il sistema esegue dei campionamenti prima di indicare un
problema. Per questo motivo non registrerà in tempo reale una repentina perdita di
pressione o lo scoppio di uno pneumatico.
Al volante
Sistema di monitoraggio pressione pneumatici
4-172

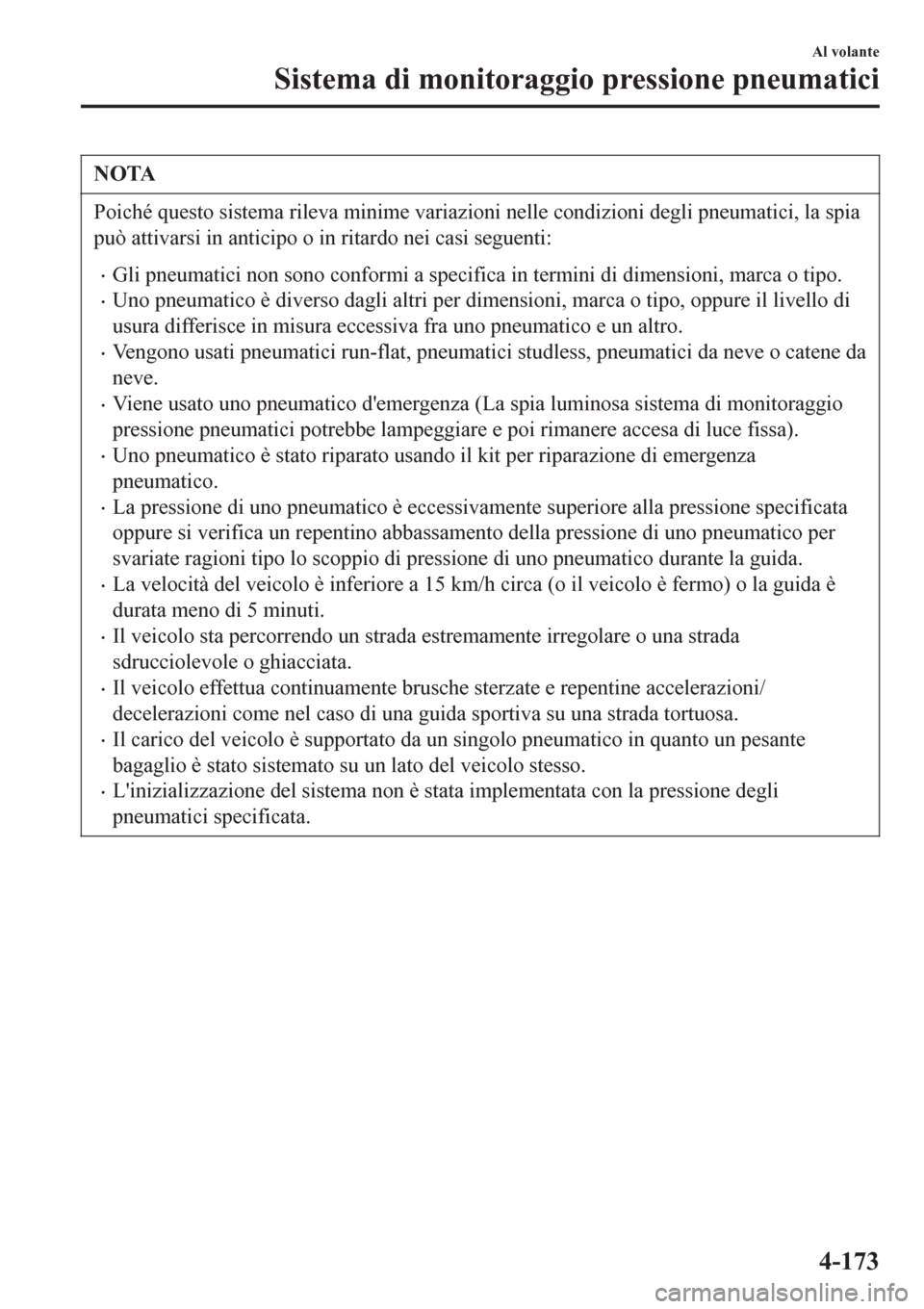

NOTA
Poiché questo sistema rileva minime variazioni nelle condizioni degli pneumatici, la spia
può attivarsi in anticipo o in ritardo nei casi seguenti:
•Gli pneumatici non sono conformi a specifica in termini di dimensioni, marca o tipo.
•Uno pneumatico è diverso dagli altri per dimensioni, marca o tipo, oppure il livello di
usura differisce in misura eccessiva fra uno pneumatico e un altro.
•Vengono usati pneumatici run-flat, pneumatici studless, pneumatici da neve o catene da
neve.
•Viene usato uno pneumatico d'emergenza (La spia luminosa sistema di monitoraggio
pressione pneumatici potrebbe lampeggiare e poi rimanere accesa di luce fissa).
•Uno pneumatico è stato riparato usando il kit per riparazione di emergenza
pneumatico.
•La pressione di uno pneumatico è eccessivamente superiore alla pressione specificata
oppure si verifica un repentino abbassamento della pressione di uno pneumatico per
svariate ragioni tipo lo scoppio di pressione di uno pneumatico durante la guida.
•La velocità del veicolo è inferiore a 15 km/h circa (o il veicolo è fermo) o la guida è
durata meno di 5 minuti.
•Il veicolo sta percorrendo un strada estremamente irregolare o una strada
sdrucciolevole o ghiacciata.
•Il veicolo effettua continuamente brusche sterzate e repentine accelerazioni/
decelerazioni come nel caso di una guida sportiva su una strada tortuosa.
•Il carico del veicolo è supportato da un singolo pneumatico in quanto un pesante
bagaglio è stato sistemato su un lato del veicolo stesso.
•L'inizializzazione del sistema non è stata implementata con la pressione degli
pneumatici specificata.
Al volante
Sistema di monitoraggio pressione pneumatici
4-173

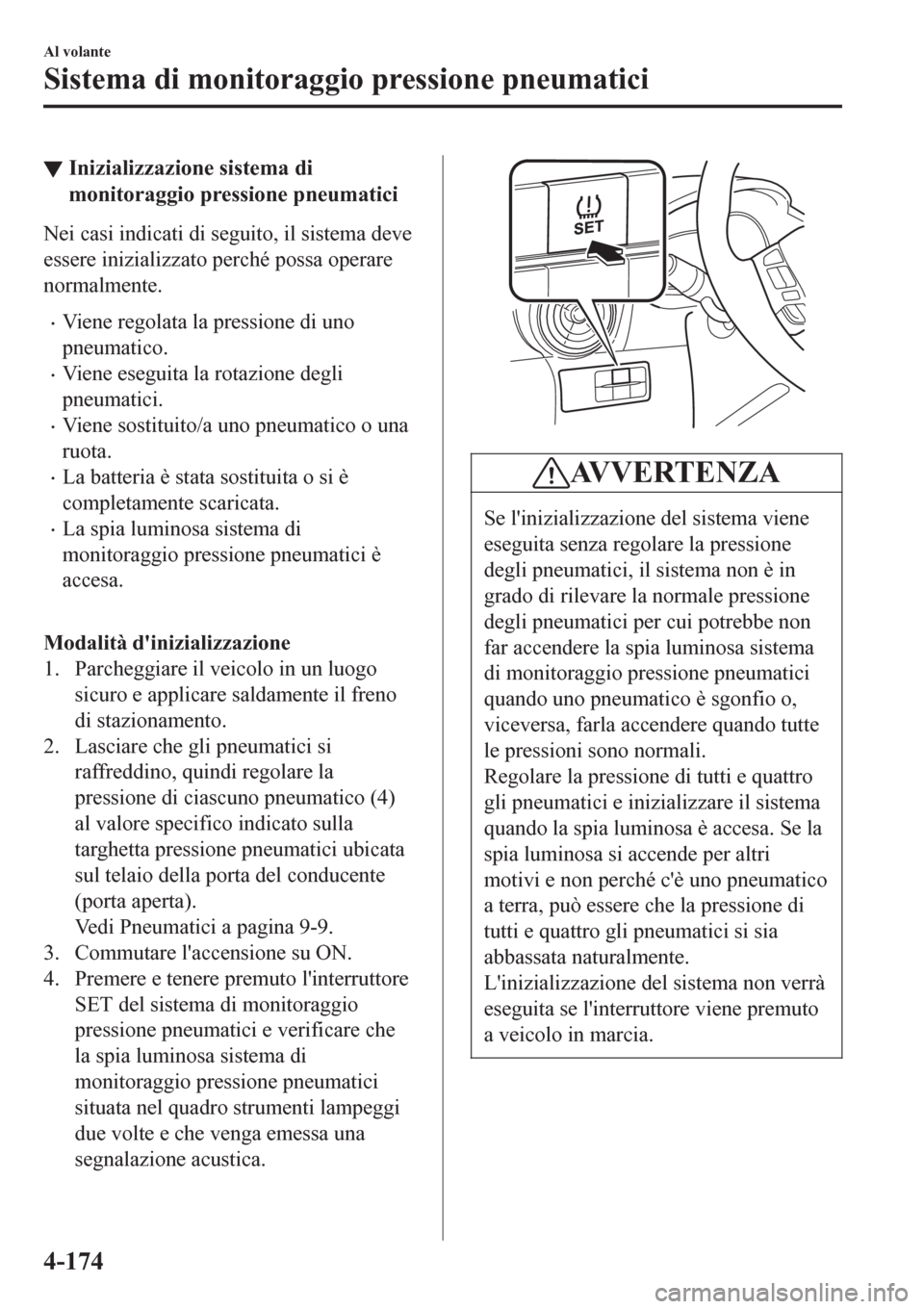

▼Inizializzazione sistema di
monitoraggio pressione pneumatici
Nei casi indicati di seguito, il sistema deve
essere inizializzato perché possa operare
normalmente.
•Viene regolata la pressione di uno
pneumatico.
•Viene eseguita la rotazione degli
pneumatici.
•Viene sostituito/a uno pneumatico o una
ruota.
•La batteria è stata sostituita o si è
completamente scaricata.
•La spia luminosa sistema di
monitoraggio pressione pneumatici è
accesa.

Modalità d'inizializzazione
1. Parcheggiare il veicolo in un luogo
sicuro e applicare saldamente il freno
di stazionamento.
2. Lasciare che gli pneumatici si
raffreddino, quindi regolare la
pressione di ciascuno pneumatico (4)
al valore specifico indicato sulla
targhetta pressione pneumatici ubicata
sul telaio della porta del conducente
(porta aperta).
Vedi Pneumatici a pagina 9-9.
3. Commutare l'accensione su ON.
4. Premere e tenere premuto l'interruttore
SET del sistema di monitoraggio
pressione pneumatici e verificare che
la spia luminosa sistema di
monitoraggio pressione pneumatici
situata nel quadro strumenti lampeggi
due volte e che venga emessa una
segnalazione acustica.
AVVERTENZA
Se l'inizializzazione del sistema viene
eseguita senza regolare la pressione
degli pneumatici, il sistema non è in
grado di rilevare la normale pressione
degli pneumatici per cui potrebbe non
far accendere la spia luminosa sistema
di monitoraggio pressione pneumatici
quando uno pneumatico è sgonfio o,
viceversa, farla accendere quando tutte
le pressioni sono normali.
Regolare la pressione di tutti e quattro
gli pneumatici e inizializzare il sistema
quando la spia luminosa è accesa. Se la
spia luminosa si accende per altri
motivi e non perché c'è uno pneumatico
a terra, può essere che la pressione di
tutti e quattro gli pneumatici si sia
abbassata naturalmente.
L'inizializzazione del sistema non verrà
eseguita se l'interruttore viene premuto
a veicolo in marcia.
Al volante
Sistema di monitoraggio pressione pneumatici
4-174

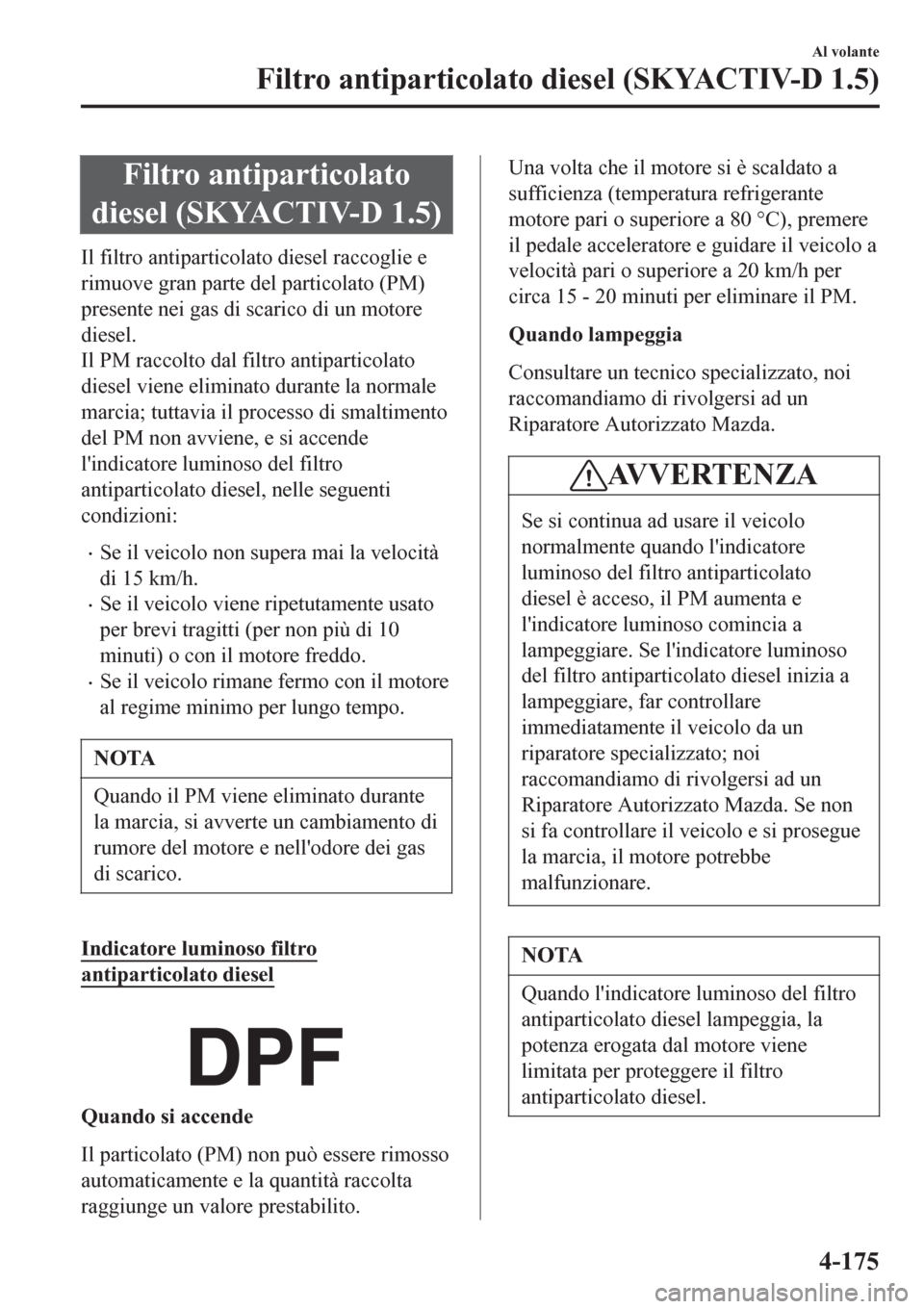

Filtro antiparticolato
diesel (SKYACTIV-D 1.5)
Il filtro antiparticolato diesel raccoglie e
rimuove gran parte del particolato (PM)
presente nei gas di scarico di un motore
diesel.
Il PM raccolto dal filtro antiparticolato
diesel viene eliminato durante la normale
marcia; tuttavia il processo di smaltimento
del PM non avviene, e si accende
l'indicatore luminoso del filtro
antiparticolato diesel, nelle seguenti
condizioni:
•Se il veicolo non supera mai la velocità
di 15 km/h.
•Se il veicolo viene ripetutamente usato
per brevi tragitti (per non più di 10
minuti) o con il motore freddo.
•Se il veicolo rimane fermo con il motore
al regime minimo per lungo tempo.
NOTA
Quando il PM viene eliminato durante
la marcia, si avverte un cambiamento di
rumore del motore e nell'odore dei gas
di scarico.
Indicatore luminoso filtro
antiparticolato diesel

Quando si accende
Il particolato (PM) non può essere rimosso
automaticamente e la quantità raccolta
raggiunge un valore prestabilito.
Una volta che il motore si è scaldato a
sufficienza (temperatura refrigerante
motore pari o superiore a 80 °C), premere
il pedale acceleratore e guidare il veicolo a
velocità pari o superiore a 20 km/h per
circa 15 - 20 minuti per eliminare il PM.
Quando lampeggia
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
AVVERTENZA
Se si continua ad usare il veicolo
normalmente quando l'indicatore
luminoso del filtro antiparticolato
diesel è acceso, il PM aumenta e
l'indicatore luminoso comincia a
lampeggiare. Se l'indicatore luminoso
del filtro antiparticolato diesel inizia a
lampeggiare, far controllare
immediatamente il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Se non
si fa controllare il veicolo e si prosegue
la marcia, il motore potrebbe
malfunzionare.
NOTA
Quando l'indicatore luminoso del filtro
antiparticolato diesel lampeggia, la
potenza erogata dal motore viene
limitata per proteggere il filtro
antiparticolato diesel.
Al volante
Filtro antiparticolato diesel (SKYACTIV-D 1.5)
4-175

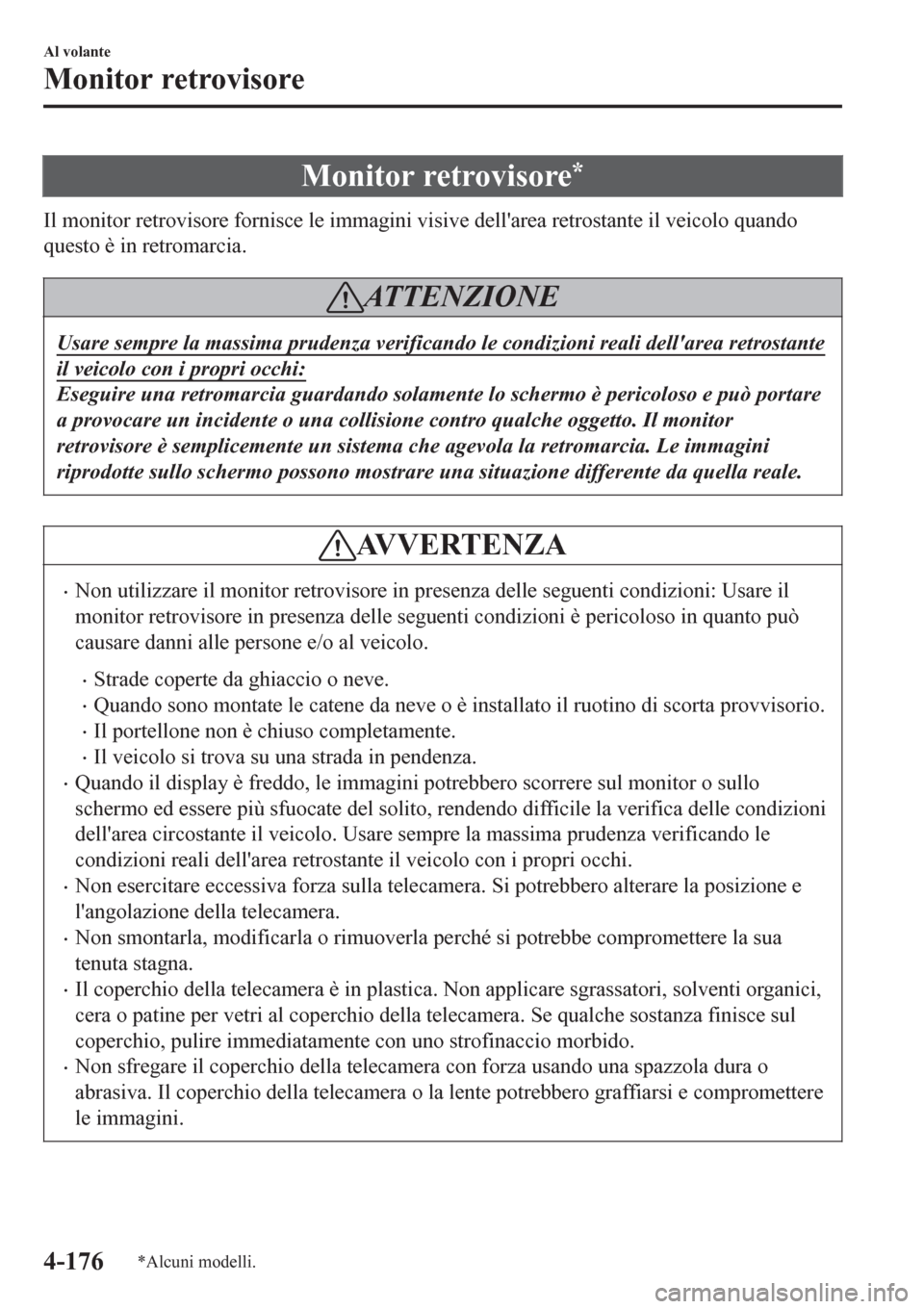

Monitor retrovisore*
Il monitor retrovisore fornisce le immagini visive dell'area retrostante il veicolo quando
questo è in retromarcia.
AT T E N Z I O N E
Usare sempre la massima prudenza verificando le condizioni reali dell'area retrostante
il veicolo con i propri occhi:
Eseguire una retromarcia guardando solamente lo schermo è pericoloso e può portare
a provocare un incidente o una collisione contro qualche oggetto. Il monitor
retrovisore è semplicemente un sistema che agevola la retromarcia. Le immagini
riprodotte sullo schermo possono mostrare una situazione differente da quella reale.
AVVERTENZA
•Non utilizzare il monitor retrovisore in presenza delle seguenti condizioni: Usare il
monitor retrovisore in presenza delle seguenti condizioni è pericoloso in quanto può
causare danni alle persone e/o al veicolo.
•Strade coperte da ghiaccio o neve.
•Quando sono montate le catene da neve o è installato il ruotino di scorta provvisorio.
•Il portellone non è chiuso completamente.
•Il veicolo si trova su una strada in pendenza.
•Quando il display è freddo, le immagini potrebbero scorrere sul monitor o sullo
schermo ed essere più sfuocate del solito, rendendo difficile la verifica delle condizioni
dell'area circostante il veicolo. Usare sempre la massima prudenza verificando le
condizioni reali dell'area retrostante il veicolo con i propri occhi.
•Non esercitare eccessiva forza sulla telecamera. Si potrebbero alterare la posizione e
l'angolazione della telecamera.
•Non smontarla, modificarla o rimuoverla perché si potrebbe compromettere la sua
tenuta stagna.
•Il coperchio della telecamera è in plastica. Non applicare sgrassatori, solventi organici,
cera o patine per vetri al coperchio della telecamera. Se qualche sostanza finisce sul
coperchio, pulire immediatamente con uno strofinaccio morbido.
•Non sfregare il coperchio della telecamera con forza usando una spazzola dura o
abrasiva. Il coperchio della telecamera o la lente potrebbero graffiarsi e compromettere
le immagini.
Al volante
Monitor retrovisore
4-176*Alcuni modelli.
