MAZDA MODEL CX-3 2016 Návod k obsluze (in Czech)

Systém adaptivních předních světlometů (AFS)*
Když jsou světlomety zapnuté, systém adaptivních předních světlometů (AFS) automaticky
nastavuje světlomety vozu doleva nebo doprava na základě údajů o natočení volantu.
Závada v systému nebo provozní stavy systému jsou indikovány kontrolkami.
Viz Varovné/indikační kontrolky na straně 4-38.
POZNÁMKA
xNa voze jsou osazeny světlomety, které neoslňují protijedoucí řidiče bez ohledu na
stranu vozovky, po které vozidlo jede (levostranný a pravostranný provoz). Proto není
nutné nastavovat optickou osu světlometů, když dočasně přecházíte na jízdu na opačné
straně vozovky (levostranný a pravostranný provoz).
xFunkci systému adaptivních předních světlometů (AFS) můžete povolit nebo zrušit
pomocí individuálního nastavení.
Viz Možnosti vlastního nastavení na straně 9-13.
Při jízdě
i-ACTIVSENSE
*N
které modely.4-105

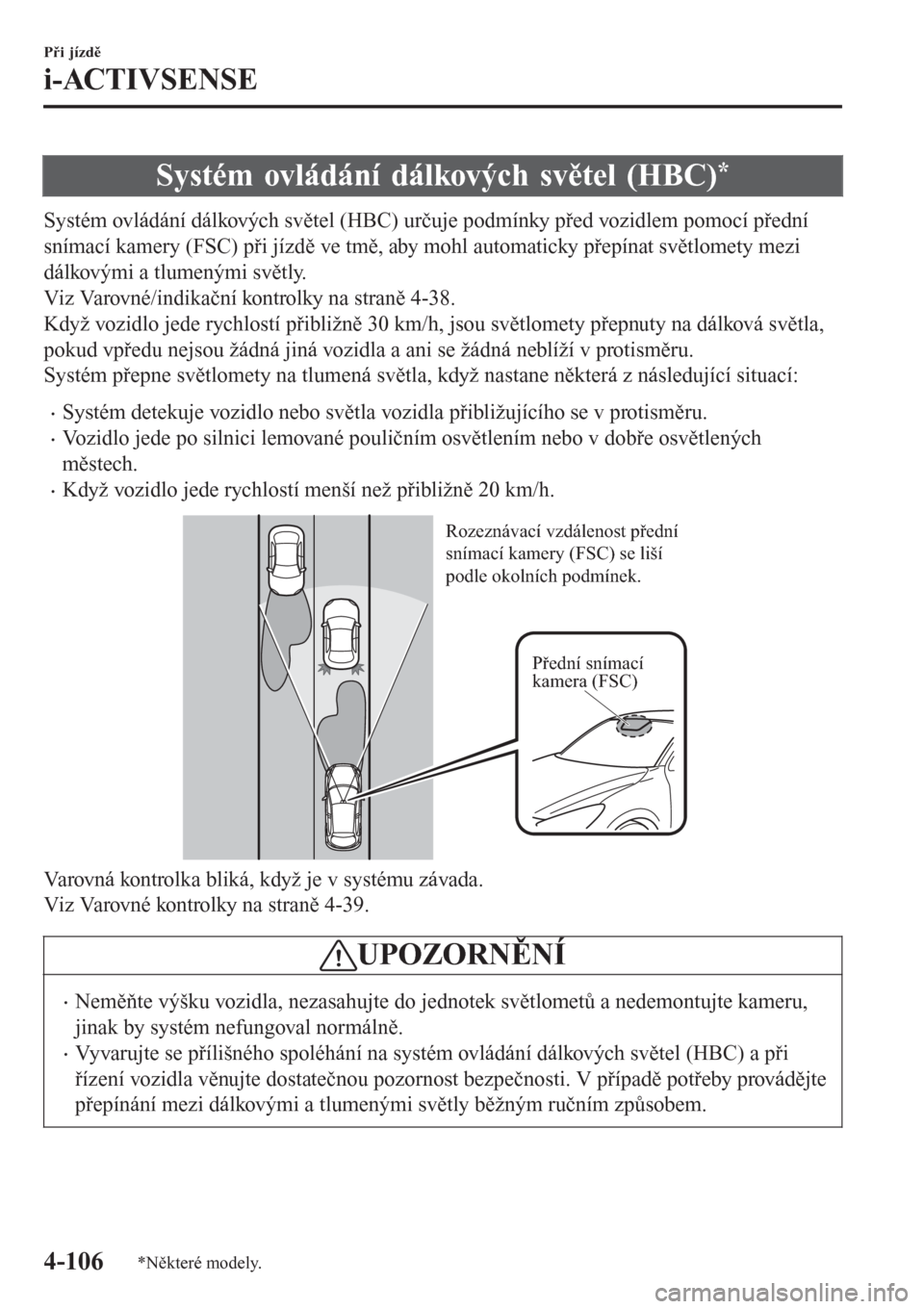

Systém ovládání dálkových světel (HBC)*
Systém ovládání dálkových světel (HBC) určuje podmínky před vozidlem pomocí přední
snímací kamery (FSC) při jízdě ve tmě, aby mohl automaticky přepínat světlomety mezi
dálkovými a tlumenými světly.
Viz Varovné/indikační kontrolky na straně 4-38.
Když vozidlo jede rychlostí přibližně 30 km/h, jsou světlomety přepnuty na dálková světla,
pokud vpředu nejsou žádná jiná vozidla a ani se žádná neblíží v protisměru.
Systém přepne světlomety na tlumená světla, když nastane některá z následující situací:
xSystém detekuje vozidlo nebo světla vozidla přibližujícího se v protisměru.
xVozidlo jede po silnici lemované pouličním osvětlením nebo v dobře osvětlených
městech.
xKdyž vozidlo jede rychlostí menší než přibližně 20 km/h.
Přední snímací
kamera (FSC) Rozeznávací vzdálenost přední
snímací kamery (FSC) se liší
podle okolních podmínek.
Varovná kontrolka bliká, když je v systému závada.
Viz Varovné kontrolky na straně 4-39.
UPOZORNĚNÍ
xNeměňte výšku vozidla, nezasahujte do jednotek světlometů a nedemontujte kameru,
jinak by systém nefungoval normálně.
xVyvarujte se přílišného spoléhání na systém ovládání dálkových světel (HBC) a při
řízení vozidla věnujte dostatečnou pozornost bezpečnosti. V případě potřeby provádějte
přepínání mezi dálkovými a tlumenými světly běžným ručním způsobem.
Při jízdě
i-ACTIVSENSE
4-106*N
které modely.

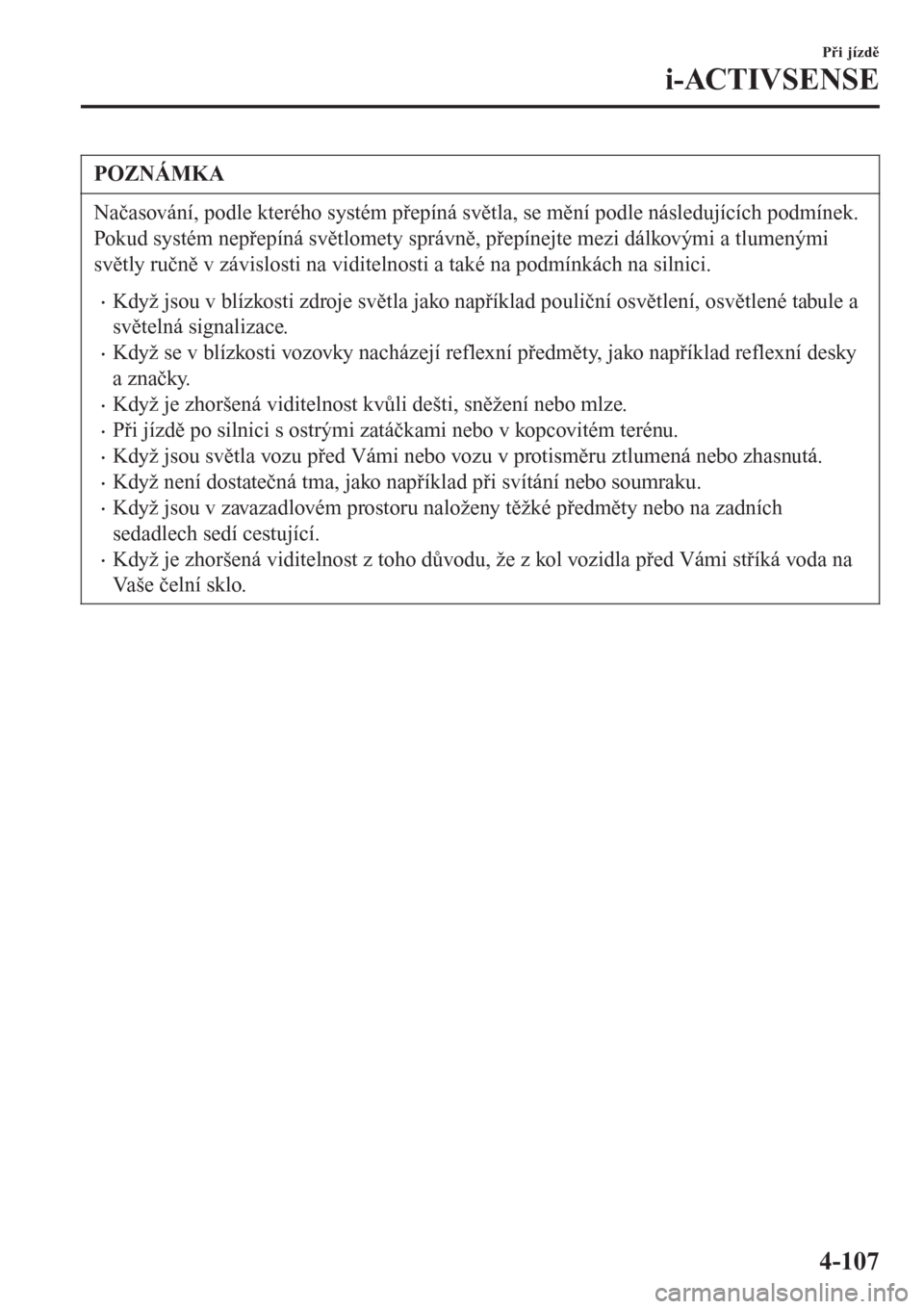

POZNÁMKA
Načasování, podle kterého systém přepíná světla, se mění podle následujících podmínek.
Pokud systém nepřepíná světlomety správně, přepínejte mezi dálkovými a tlumenými
světly ručně v závislosti na viditelnosti a také na podmínkách na silnici.
xKdyž jsou v blízkosti zdroje světla jako například pouliční osvětlení, osvětlené tabule a
světelná signalizace.
xKdyž se v blízkosti vozovky nacházejí reflexní předměty, jako například reflexní desky
a značky.
xKdyž je zhoršená viditelnost kvůli dešti, sněžení nebo mlze.
xPři jízdě po silnici s ostrými zatáčkami nebo v kopcovitém terénu.
xKdyž jsou světla vozu před Vámi nebo vozu v protisměru ztlumená nebo zhasnutá.
xKdyž není dostatečná tma, jako například při svítání nebo soumraku.
xKdyž jsou v zavazadlovém prostoru naloženy těžké předměty nebo na zadních
sedadlech sedí cestující.
xKdyž je zhoršená viditelnost z toho důvodu, že z kol vozidla před Vámi stříká voda na
Vaše čelní sklo.
Při jízdě
i-ACTIVSENSE
4-107

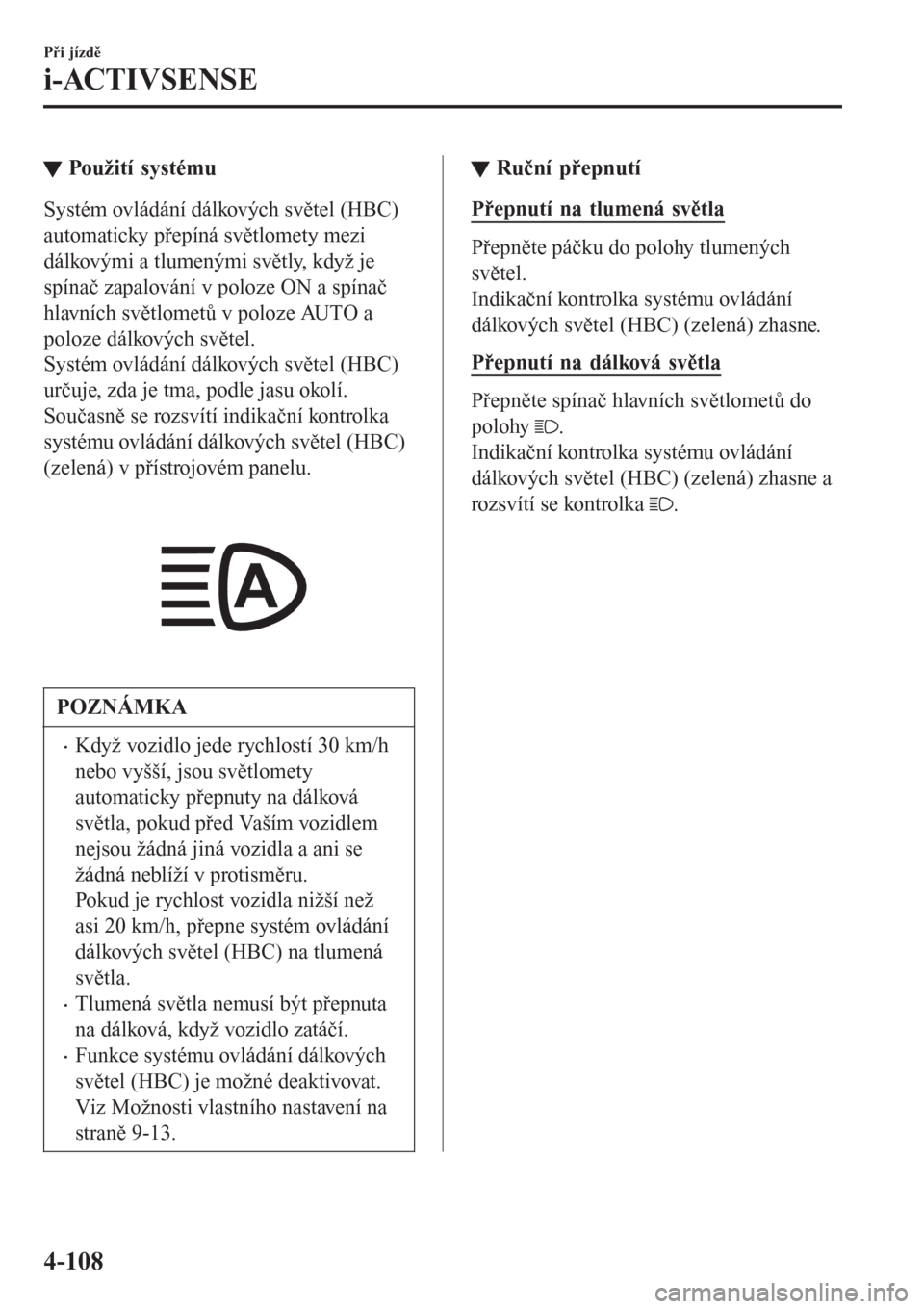

tPoužití systému
Systém ovládání dálkových světel (HBC)
automaticky přepíná světlomety mezi
dálkovými a tlumenými světly, když je
spínač zapalování v poloze ON a spínač
hlavních světlometů v poloze AUTO a
poloze dálkových světel.
Systém ovládání dálkových světel (HBC)
určuje, zda je tma, podle jasu okolí.
Současně se rozsvítí indikační kontrolka
systému ovládání dálkových světel (HBC)
(zelená) v přístrojovém panelu.

POZNÁMKA
xKdyž vozidlo jede rychlostí 30 km/h
nebo vyšší, jsou světlomety
automaticky přepnuty na dálková
světla, pokud před Vaším vozidlem
nejsou žádná jiná vozidla a ani se
žádná neblíží v protisměru.
Pokud je rychlost vozidla nižší než
asi 20 km/h, přepne systém ovládání
dálkových světel (HBC) na tlumená
světla.
xTlumená světla nemusí být přepnuta
na dálková, když vozidlo zatáčí.
xFunkce systému ovládání dálkových
světel (HBC) je možné deaktivovat.
Viz Možnosti vlastního nastavení na
straně 9-13.
ttRuční přepnutí
Přepnutí na tlumená světla
Přepněte páčku do polohy tlumených
světel.
Indikační kontrolka systému ovládání
dálkových světel (HBC) (zelená) zhasne.
Přepnutí na dálková světla
Přepněte spínač hlavních světlometů do
polohy
.
Indikační kontrolka systému ovládání
dálkových světel (HBC) (zelená) zhasne a
rozsvítí se kontrolka
.
Při jízdě
i-ACTIVSENSE
4-108

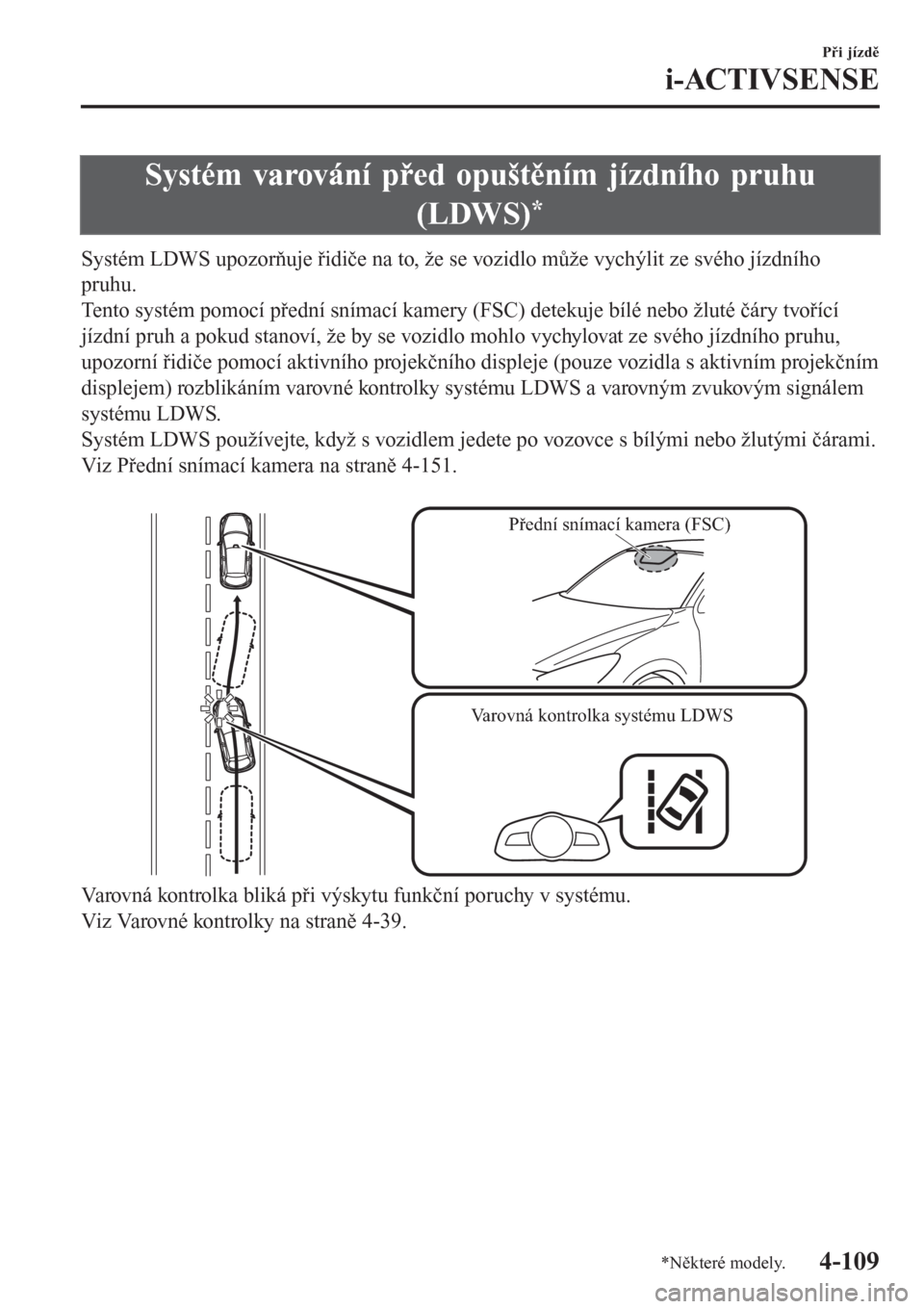

Systém varování před opuštěním jízdního pruhu
(LDWS)
*
Systém LDWS upozorňuje řidiče na to, že se vozidlo může vychýlit ze svého jízdního
pruhu.
Tento systém pomocí přední snímací kamery (FSC) detekuje bílé nebo žluté čáry tvořící
jízdní pruh a pokud stanoví, že by se vozidlo mohlo vychylovat ze svého jízdního pruhu,
upozorní řidiče pomocí aktivního projekčního displeje (pouze vozidla s aktivním projekčním
displejem) rozblikáním varovné kontrolky systému LDWS a varovným zvukovým signálem
systému LDWS.
Systém LDWS používejte, když s vozidlem jedete po vozovce s bílými nebo žlutými čárami.
Viz Přední snímací kamera na straně 4-151.

Přední snímací kamera (FSC)
Varovná kontrolka systému LDWS
Varovná kontrolka bliká při výskytu funkční poruchy v systému.
Viz Varovné kontrolky na straně 4-39.
Při jízdě
i-ACTIVSENSE
*N
které modely.4-109

VAROVÁNÍ
Nepoužívejte Systém LDWS za následujících podmínek:
V závislosti na aktuálních jízdních podmínkách nemusí systém fungovat správně a
může dojít k nehodě.
xJízda po silnicích s prudkými zatákami.
xJízda za sí (dé
Funkce systému LDWS jsou omezené:
Vždy udržujte kurz pomocí volantu a jezdte opatrn. Tento systém není uren
jako kompenzace nedostatené pozornosti idie a pokud byste píli
systém LDWS, mohlo by dojít k nehod. idi je zodpovdný za zmnu jízdního
pruhu a jiné manévry. Vždy vnujte pozornost smru, kterým vozidlo jede, i okolí
vozidla.
UPOZORNNÍ
Neprovádějte úpravy podvozku vozidla. Pokud byste změnili výšku vozidla nebo tlumicí
sílu zavěšení, nemusel by systém LDWS fungovat správně.
POZNÁMKA
xPokud se Vaše vozidlo vychýlí ze svého jízdního pruhu, aktivuje se LDWS (varovný
zvuk a indikační kontrolka). Řiďte vozidlo tak, aby jelo uprostřed jízdního pruhu.
xKdyž použijete páčku ukazatelů směru, protože chcete změnit jízdní pruh, varování
systému LDWS bude automaticky zrušeno. Varování systému LDWS bude opět
aktivováno, pokud vrátíte páčku ukazatelů směru do výchozí polohy a systém detekuje
bílé nebo žluté čáry.
xPokud dojde k náhlé manipulaci s volantem, plynovým pedálem nebo brzdovým
pedálem a vozidlo se pohybuje v blízkosti bílé nebo žluté čáry, systém stanoví, že
chcete přejet do jiného jízdního pruhu a varování systému LDWS bude automaticky
zrušeno.
xSystém LDWS nemusí fungovat v době bezprostředně poté, co se vozidlo odchýlilo ze
svého jízdního pruhu a systém LDWS se aktivoval, nebo když se vozidlo opakovaně
odchyluje od svého jízdního pruhu v průběhu krátkého času.
xSystém LDWS nefunguje, pokud nedetekuje bílé nebo žluté čáry tvořící jízdní pruh.
xZa následujících podmínek nemusí být systém LDWS schopný detekovat bílé nebo
žluté čáry správně a nemusí pak fungovat správně.
xPředmět položený na přístrojové desce se odráží v čelním skle a je snímán kamerou.
Při jízdě
i-ACTIVSENSE
4-110

xV zavazadlovém prostoru nebo na zadním sedadle je naložen těžký náklad a vozidlo
je nakloněné.
xTlak vzduchu v pneumatikách neodpovídá předepsané hodnotě.
xKdyž vozidlo jede na vjezd nebo výjezd odpočívadla nebo k mýtné bráně.
xBílé nebo žluté čáry jsou málo viditelné kvůli nečistotám nebo odlupujícími se laku.
xVozidlo před Vámi jede příliš blízko u bílé nebo žluté čáry a ta je málo viditelná.
xBílé nebo žluté čáry jsou málo viditelné kvůli špatnému počasí (déšť, mlha nebo
sníh).
xVozidlo jede v dočasném jízdním pruhu nebo v místech s uzavřeným jízdním
pruhem.
xNa vozovce je detekována zavádějící čára jako například dočasná čára použitá při
uzavírce nebo stín, ležící sníh, popřípadě žlábek naplněný vodou.
xNáhle se změní jas okolí jako například při vjezdu do tunelu nebo výjezdu z něj.
xOsvětlení světlomety je oslabeno kvůli nečistotám nebo nesprávnému seřízení
sklonu.
xČelní sklo je znečištěné nebo zamlžené.
xSvětlo se odráží od povrchu vozovky.
xPovrch vozovky je mokrý a lesklý po dešti nebo jsou na vozovce louže.
xNa vozovce je stín svodidla rovnoběžný s bílou nebo žlutou čárou.
xJízdní pruh je výjimečně úzký nebo výjimečně široký.
xVozovka je příliš nerovná.
xVozidlo se otřáslo po nárazu na nerovnost na silnici.
xJsou vedle sebe dvě nebo i více bílých nebo žlutých čar.
xNa silnici jsou vodorovná značení různých tvarů, například před křižovatkou.
Při jízdě
i-ACTIVSENSE
4-111

tKdy systém funguje
1. Systém se přepne do pohotovostního
stavu, když je spínač LDWS stisknutý
a indikační kontrolka LDWS OFF
v přístrojovém panelu zhasne. Pro
vozidla vybavená aktivním projekčním
displejem je jízdní pruh (okraje pruhu)
indikován na displeji.
Zobrazení na displeji
2. Dokud je indikační kontrolka vypnutí
systému LDWS zhasnuta, jeďte
s vozidlem uprostřed jízdního pruhu.
Systém se stane funkčním, jakmile
budou splněny všechny následující
podmínky.
xVozidlo jede uprostřed jízdního
pruhu, na jehož levé a pravé straně,
popřípadě na některé ze stran, jsou
bílé nebo žluté čáry.
xRychlost vozu je 70 km/h nebo více.
xVozidlo jede po rovné silnici nebo
silnici s mírnými zatáčkami.
Pro vozidla vybavená aktivním
projekčním displejem je jízdní pruh
indikován na displeji.
Zobrazení na displeji
Systém LDWS je nefunkční
v následujících případech:
xSystém není schopen detekovat bílé
nebo žluté čáry.
xRychlost vozu je menší než 65 km/h.
xVozidlo projíždí prudkou zatáčkou.
xVozidlo projíždí zatáčkou
nepřiměřenou rychlostí.
POZNÁMKA
xSystém LDWS není funkční, dokud
nedetekuje bílou nebo žlutou čáru
buď na levé nebo na pravé straně
jízdního pruhu.
xPokud systém detekuje bílou nebo
žlutou čáru pouze na jedné straně,
aktivuje varování pouze tehdy,
jestliže se vozidlo odchýlí na tu
stranu, kde je bílá nebo žlutá čára
detekována.
xVzdálenost a citlivost varování
(pravděpodobnost varování), kterou
systém používá k určování
pravděpodobnosti vychýlení
z jízdního pruhu, je možno změnit.
Viz Možnosti vlastního nastavení na
straně 9-13.
Při jízdě
i-ACTIVSENSE
4-112

Automatická deaktivace systému
V následujících případech se funkce
systému LDWS automaticky zruší na
v přístrojovém panelu se zobrazuje
varovná kontrolka systému LDWS.
xTeplota uvnitř kamery je příliš vysoká
nebo příliš nízká.
xČelní sklo v blízkosti kamery je
zamlžené.
xNa čelním skle v blízkosti kamery je
nějaká překážka, která způsobuje
špatnou viditelnost dopředu.
Pro vozidla vybavená aktivním projekčním
displejem je jízdní pruh (okraje pruhu)
indikován na displeji. Systém LDWS je
automaticky zapnut, když jsou splněny
následující podmínky a zhasne varovná
kontrolka systému LDWS.
Automatická deaktivace varování
Jsou-li provedeny následující úkony,
systém LDWS stanoví, že řidič má
v úmyslu přejet do jiného jízdního pruhu,
a varování se automaticky deaktivuje.
Systém LDWS se automaticky opět
aktivuje poté, co řidič dokončí provádění
jízdního úkonu.
xŘidič náhle otočí volantem.
xŘidič náhle sešlápne brzdový pedál.
xŘidič náhle sešlápne plynový pedál.
xŘidič použije páčku ukazatelů směru (po
navrácení páčky ukazatelů směru do
výchozí polohy, nemusí být systém
LDWS funkční přibližně po 3 sekundy,
což je doba potřebná k upravení polohy
vozidla v jízdním pruhu).
POZNÁMKA
Jakmile uplyne přibližně 60 sekund od
manipulace s páčkou ukazatelů směru a
páčka se nevrátí do výchozí polohy,
může se varování systému LDWS
aktivovat, pokud se vozidlo nachází
příliš blízko bílé nebo žluté čáry.
tDeaktivace systému
Stisknutím spínače LDWS zrušte funkci
systému LDWS. Indikační kontrolka
LDWS OFF se rozsvítí.
Pro vozidla vybavená aktivním projekčním
displejem není indikace systému opuštění
jízdního pruhu na displeji signalizována,
když je funkce systému LDWS vypnuta.
tVarování systému LDWS
Pokud systém zjistí, že existuje možnost
vychýlení z jízdního pruhu, aktivuje se
varovná zvuková signalizace systému
LDWS a začne blikat varovná kontrolka
systému LDWS. Otočte volantem tak,
abyste vozidlo jelo uprostřed jízdního
pruhu.
Existuje-li u vozidel vybavených aktivním
projekčním displejem možnost, že by
došlo k opuštění jízdního pruhu, systém na
aktivním projekčním displeji signalizuje
směr, kterým se vozidlo odchyluje od
přímého směru jízdy.
Při jízdě
i-ACTIVSENSE
4-113

Zobrazení na displeji

POZNÁMKA
xPokud je varovný signál systému
LDWS nastaven na drnčení
*1, bude
tento signál slyšet z reproduktorů
vozidla na té straně, na kterou by se,
podle rozhodnutí systému, mohlo
vozidlo odchylovat z jízdního pruhu.
xV závislosti na okolních podmínkách,
jako například na venkovním hluku,
může nastat situace, že varovná
zvuková signalizace systému LDWS
bude obtížně slyšitelná.
xHlasitost varovného zvuku LDWS lze
změnit.
Viz Možnosti vlastního nastavení na
straně 9-13.
xTyp a hlasitost varovné zvukové
signalizace je možno změnit
(drnčení
*1/pípání).
Viz Možnosti vlastního nastavení na
straně 9-13.
*1 Profilovaný drnčící pás představuje
řadu drážek v povrchu vozovky,
které jsou rozmístěny ve
specifickém intervalu a když přes
něj vozidlo přejede, dojde
k vytvoření vibrací a drnčivému
zvuku, který řidič upozorňuje na to,
že vozidlo se vychyluje z jízdního
pruhu.
Drnčivý zvuk proto představuje
reprodukování zvuku, který nastává
při přejetí vozidla přes profilovaný
drnčící pás.

Bručení
Drážka
Při jízdě
i-ACTIVSENSE
4-114
