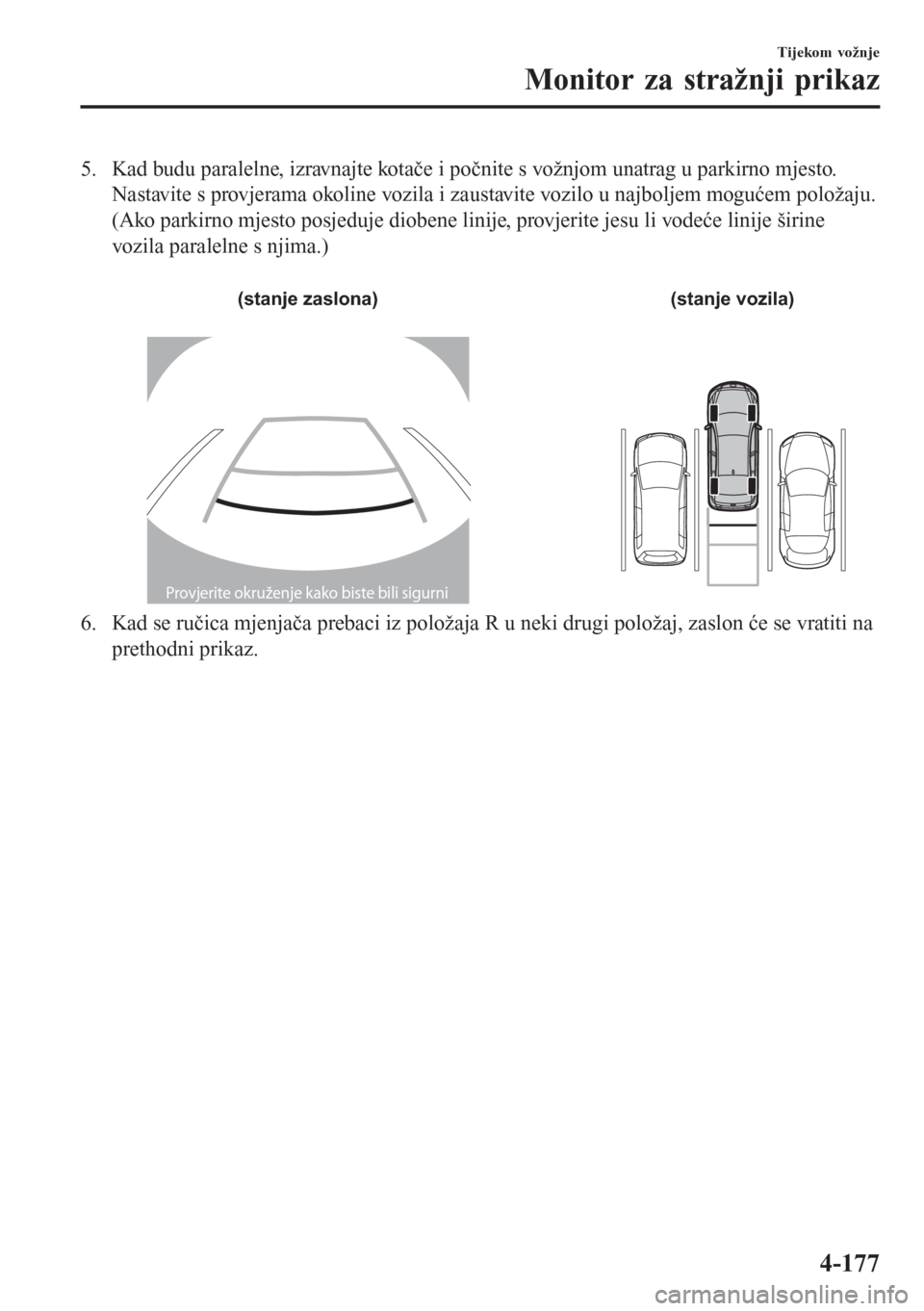

5. Kad budu paralelne, izravnajte kotače i počnite s vožnjom unatrag u parkirno mjesto.
Nastavite s provjerama okoline vozila i zaustavite vozilo u najboljem mogućem položaju.
(Ako parkirno mjesto posjeduje diobene linije, provjerite jesu li vodeće linije širine
vozila paralelne s njima.)

(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
6. Kad se ručica mjenjača prebaci iz položaja R u neki drugi položaj, zaslon će se vratiti na
prethodni prikaz.
Tijekom vožnje
Monitor za stražnji prikaz
4-177

NAPOMENA

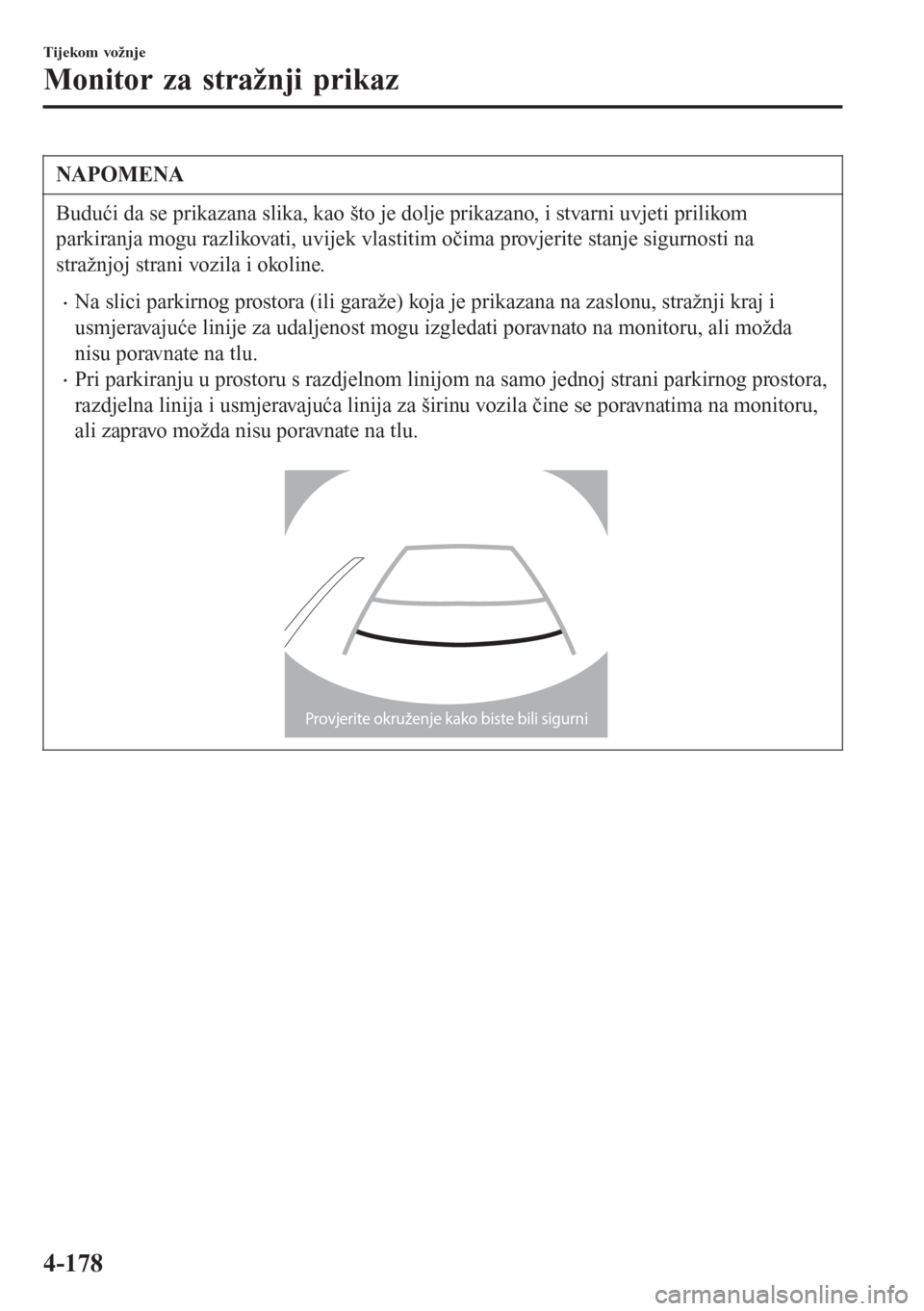

Budući da se prikazana slika, kao što je dolje prikazano, i stvarni uvjeti prilikom
parkiranja mogu razlikovati, uvijek vlastitim očima provjerite stanje sigurnosti na
stražnjoj strani vozila i okoline.
•Na slici parkirnog prostora (ili garaže) koja je prikazana na zaslonu, stražnji kraj i
usmjeravajuće linije za udaljenost mogu izgledati poravnato na monitoru, ali možda
nisu poravnate na tlu.
•Pri parkiranju u prostoru s razdjelnom linijom na samo jednoj strani parkirnog prostora,
razdjelna linija i usmjeravajuća linija za širinu vozila čine se poravnatima na monitoru,
ali zapravo možda nisu poravnate na tlu.

Provjerite okruženje kako biste bili sigurni
Tijekom vožnje
Monitor za stražnji prikaz
4-178

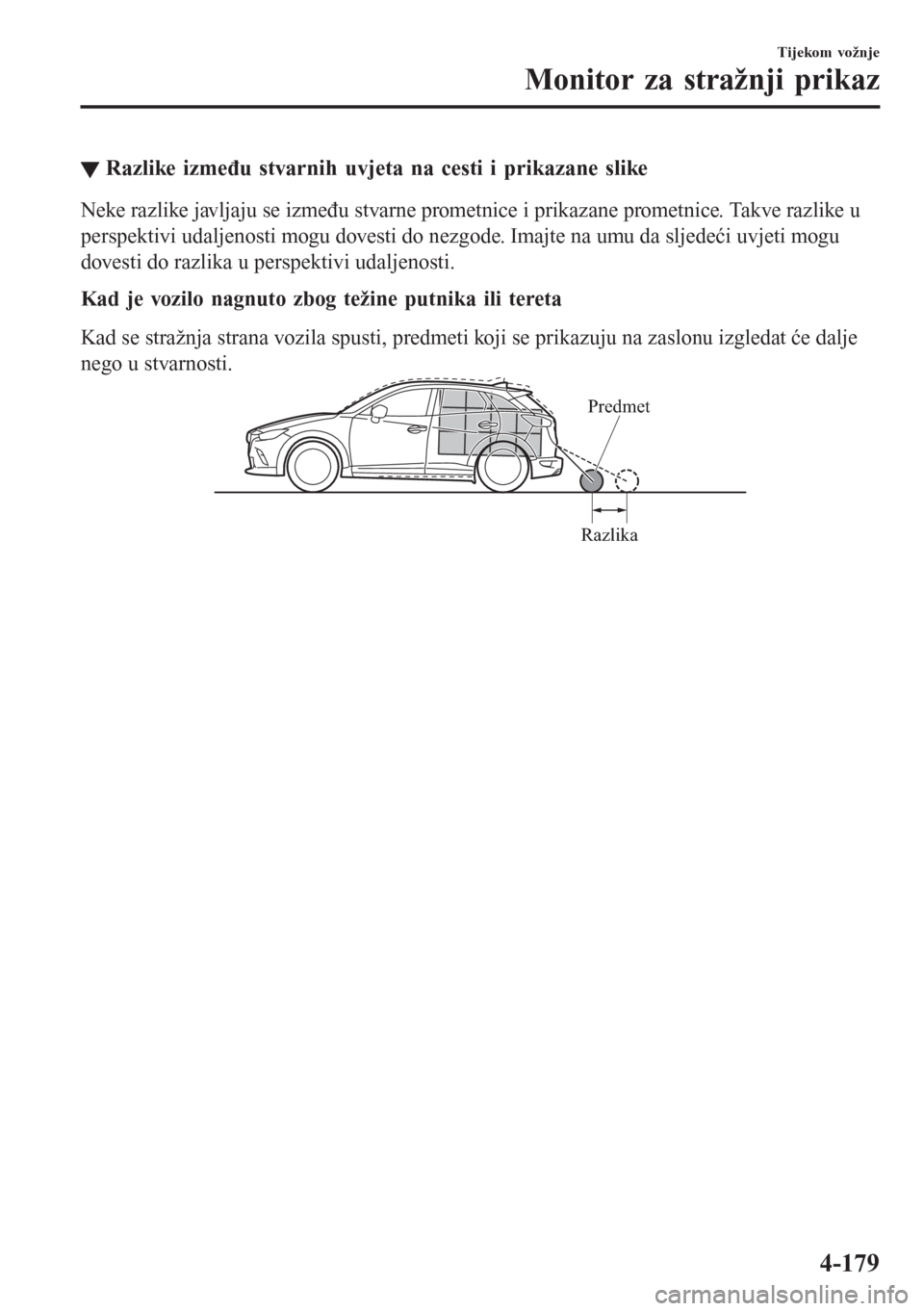

▼Razlike između stvarnih uvjeta na cesti i prikazane slike
Neke razlike javljaju se između stvarne prometnice i prikazane prometnice. Takve razlike u
perspektivi udaljenosti mogu dovesti do nezgode. Imajte na umu da sljedeći uvjeti mogu
dovesti do razlika u perspektivi udaljenosti.
Kad je vozilo nagnuto zbog težine putnika ili tereta
Kad se stražnja strana vozila spusti, predmeti koji se prikazuju na zaslonu izgledat će dalje
nego u stvarnosti.
RazlikaPredmet
Tijekom vožnje
Monitor za stražnji prikaz
4-179

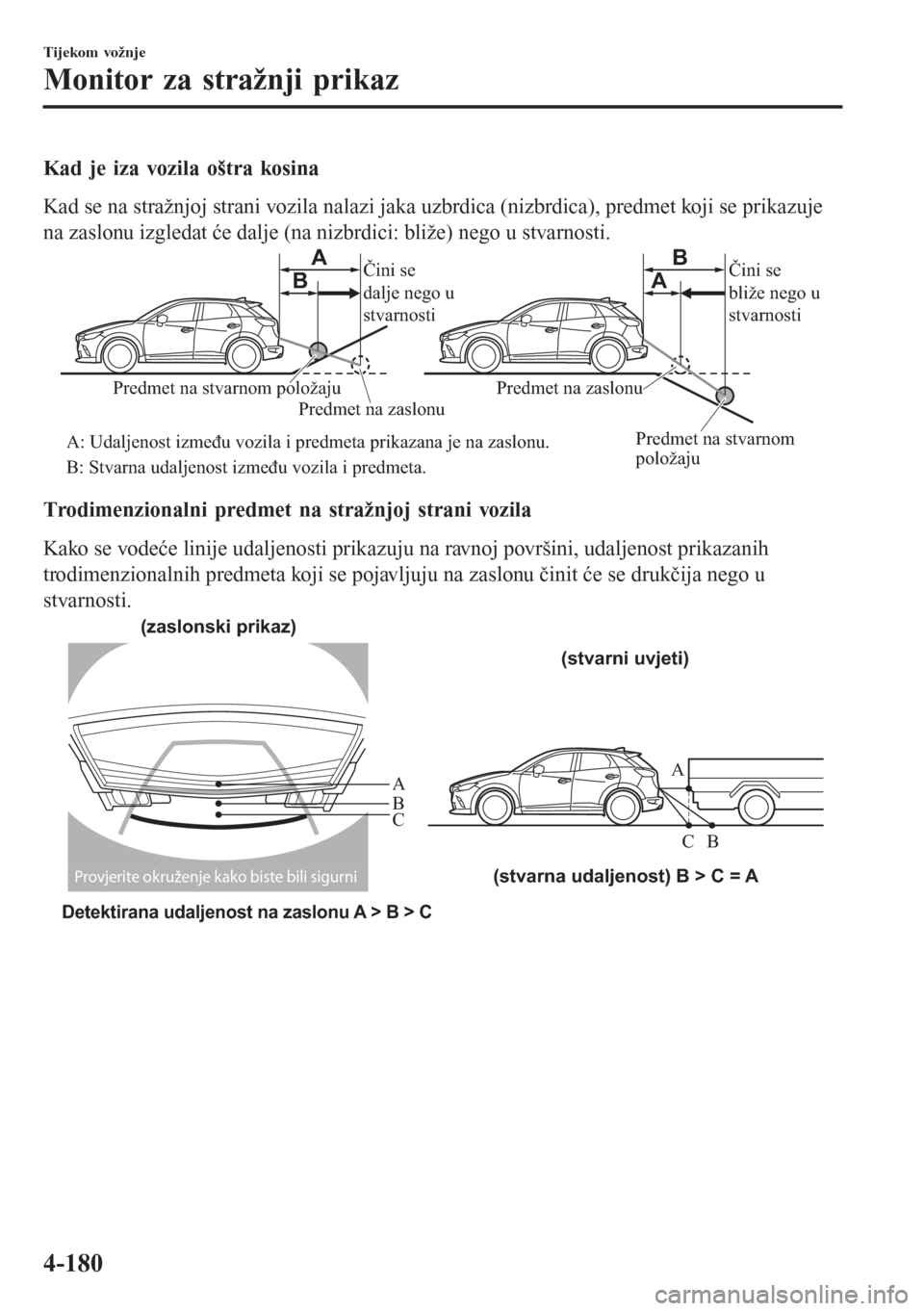

Kad je iza vozila oštra kosina
Kad se na stražnjoj strani vozila nalazi jaka uzbrdica (nizbrdica), predmet koji se prikazuje
na zaslonu izgledat će dalje (na nizbrdici: bliže) nego u stvarnosti.
Čini se
dalje nego u
stvarnostiČini se
bliže nego u
stvarnosti
Predmet na stvarnom
položaju Predmet na stvarnom položaju
Predmet na zaslonu
A: Udaljenost između vozila i predmeta prikazana je na zaslonu.
B: Stvarna udaljenost između vozila i predmeta.Predmet na zaslonuA AB
B
Trodimenzionalni predmet na stražnjoj strani vozila
Kako se vodeće linije udaljenosti prikazuju na ravnoj površini, udaljenost prikazanih
trodimenzionalnih predmeta koji se pojavljuju na zaslonu činit će se drukčija nego u
stvarnosti.
A
A
C B
CB
(stvarna udaljenost) B > C = A
Detektirana udaljenost na zaslonu A > B > C
(zaslonski prikaz)
(stvarni uvjeti)
Provjerite okruženje kako biste bili sigurni
Tijekom vožnje
Monitor za stražnji prikaz
4-180

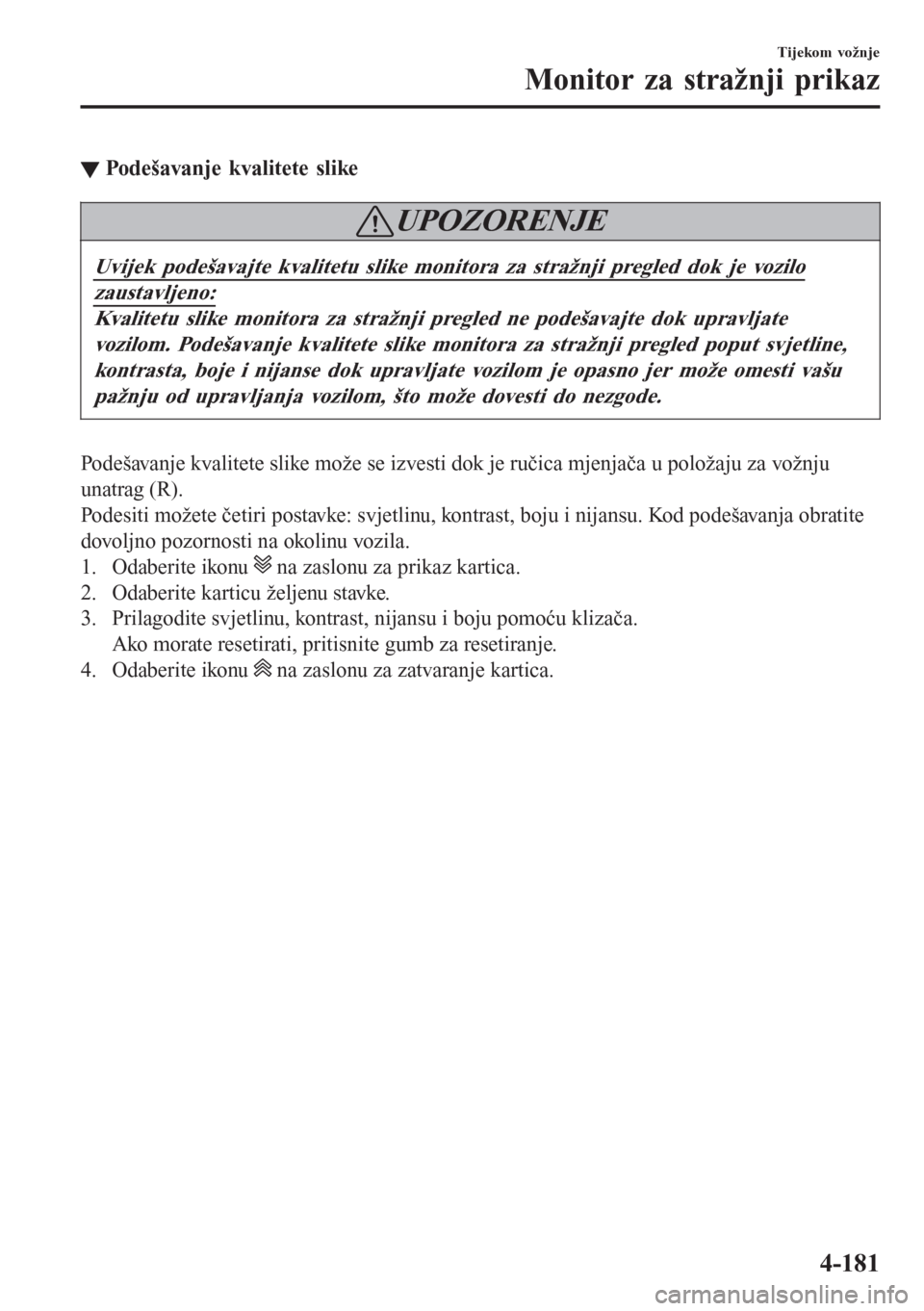

▼Podešavanje kvalitete slike
UPOZORENJE
Uvijek podešavajte kvalitetu slike monitora za stražnji pregled dok je vozilo
zaustavljeno:
Kvalitetu slike monitora za stražnji pregled ne podešavajte dok upravljate
vozilom. Podešavanje kvalitete slike monitora za stražnji pregled poput svjetline,
kontrasta, boje i nijanse dok upravljate vozilom je opasno jer može omesti vašu
pažnju od upravljanja vozilom, što može dovesti do nezgode.
Podešavanje kvalitete slike može se izvesti dok je ručica mjenjača u položaju za vožnju
unatrag (R).
Podesiti možete četiri postavke: svjetlinu, kontrast, boju i nijansu. Kod podešavanja obratite
dovoljno pozornosti na okolinu vozila.
1. Odaberite ikonu
na zaslonu za prikaz kartica.
2. Odaberite karticu željenu stavke.
3. Prilagodite svjetlinu, kontrast, nijansu i boju pomoću klizača.
Ako morate resetirati, pritisnite gumb za resetiranje.
4. Odaberite ikonu
na zaslonu za zatvaranje kartica.
Tijekom vožnje
Monitor za stražnji prikaz
4-181

Sustav senzora za parkiranje*
Sustav senzora za parkiranje koristi se ultrazvučnim senzorima za detekciju prepreka oko
vozila pri parkiranju vozila u garaži ili tijekom bočnog parkiranja dok je ručica mjenjača
(ručni mjenjač) / ručica za promjenu brzine (automatski mjenjač) u položaju za vožnju
unatrag (R). Sustav je opremljen uređajem za pomoć koji signalnim zvukom obavještava
vozača o približnoj udaljenosti od vozila do okolnih prepreka.

Stražnji kutni senzor Stražnji senzor
UPOZORENJE
Ne oslanjajte se u potpunosti na sustav senzora i obavezno za vrijeme vožnje
vizualno provjerite sigurnost oko vozila.
Taj sustav može pomoći vozaču pri upravljanju vozilom za unatrag tijekom
parkiranja. Domet detekcije senzora je ograničen, stoga vožnja vozila samo uz
oslanjanje na senzore može dovesti do nezgode. Uvijek za vrijeme vožnje
vizualnim putem potvrdite sigurnost oko vozila.
NAPOMENA
•Ne montirajte nikakve pomoćne uređaje u dometu senzora za detekciju. Oni mogu
utjecati na rad sustava.
•Ovisno o vrsti smetnje i uvjetima u okruženju, domet detekcije senzora može se suziti
ili senzori neće moći detektirati prepreke.
•Sustav neće raditi kako treba pod sljedećim okolnostima:
•Blato, led ili snijeg se hvataju na područje senzora (ponovno normalno radi kad se
odstrane).
•Područje senzora je smrznuto (ponovno normalno radi kad se led otopi).
•Senzor je prekriven rukom.
•Senzor je jako udaren.
•Vozilo se dosta nagnulo.
Tijekom vožnje
Sustav senzora za parkiranje
4-182*Neki modeli.

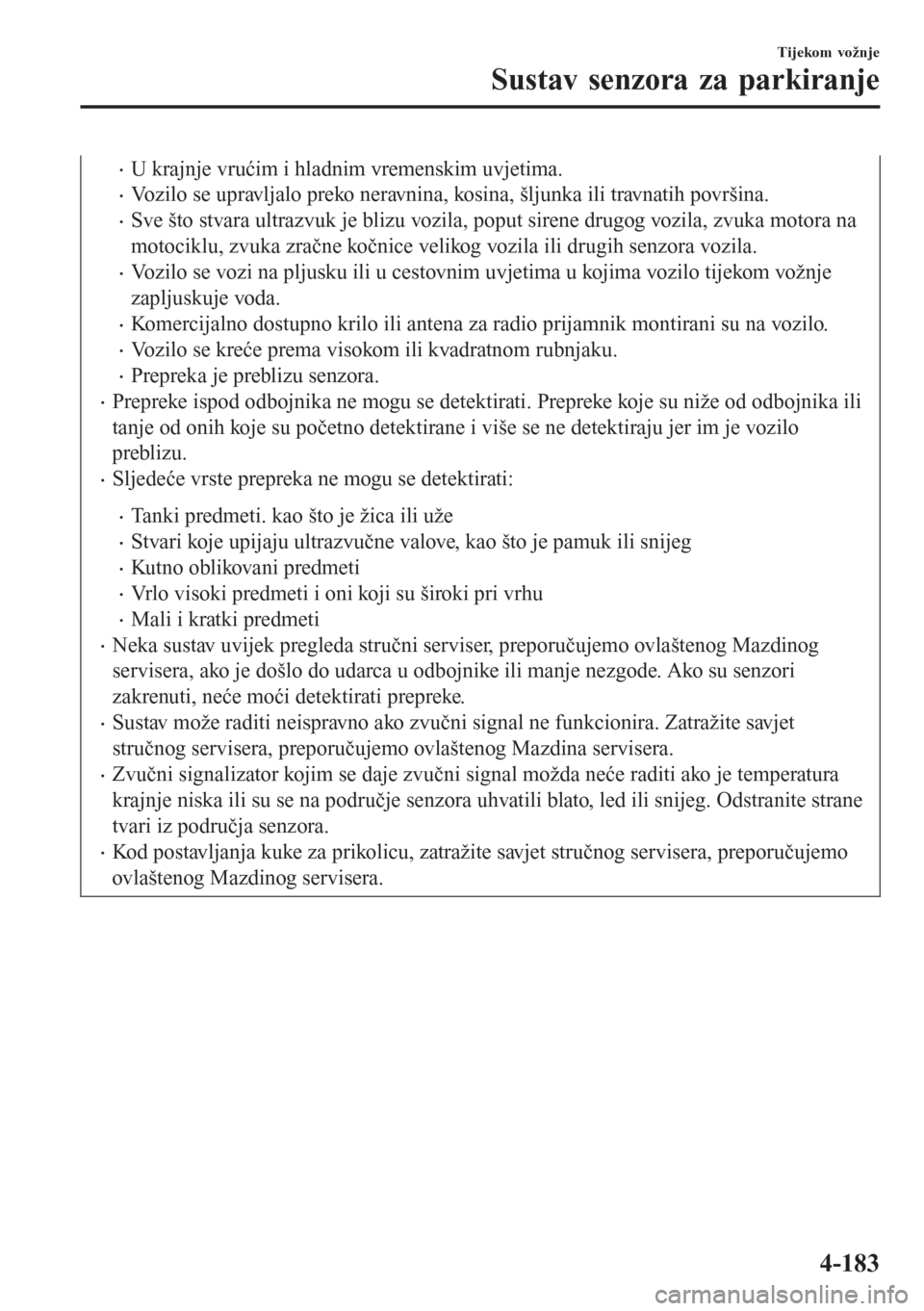

•U krajnje vrućim i hladnim vremenskim uvjetima.
•Vozilo se upravljalo preko neravnina, kosina, šljunka ili travnatih površina.
•Sve što stvara ultrazvuk je blizu vozila, poput sirene drugog vozila, zvuka motora na
motociklu, zvuka zračne kočnice velikog vozila ili drugih senzora vozila.
•Vozilo se vozi na pljusku ili u cestovnim uvjetima u kojima vozilo tijekom vožnje
zapljuskuje voda.
•Komercijalno dostupno krilo ili antena za radio prijamnik montirani su na vozilo.
•Vozilo se kreće prema visokom ili kvadratnom rubnjaku.
•Prepreka je preblizu senzora.
•Prepreke ispod odbojnika ne mogu se detektirati. Prepreke koje su niže od odbojnika ili
tanje od onih koje su početno detektirane i više se ne detektiraju jer im je vozilo
preblizu.
•Sljedeće vrste prepreka ne mogu se detektirati:
•Tanki predmeti. kao što je žica ili uže
•Stvari koje upijaju ultrazvučne valove, kao što je pamuk ili snijeg
•Kutno oblikovani predmeti
•Vrlo visoki predmeti i oni koji su široki pri vrhu
•Mali i kratki predmeti
•Neka sustav uvijek pregleda stručni serviser, preporučujemo ovlaštenog Mazdinog
servisera, ako je došlo do udarca u odbojnike ili manje nezgode. Ako su senzori
zakrenuti, neće moći detektirati prepreke.
•Sustav može raditi neispravno ako zvučni signal ne funkcionira. Zatražite savjet
stručnog servisera, preporučujemo ovlaštenog Mazdina servisera.
•Zvučni signalizator kojim se daje zvučni signal možda neće raditi ako je temperatura
krajnje niska ili su se na područje senzora uhvatili blato, led ili snijeg. Odstranite strane
tvari iz područja senzora.
•Kod postavljanja kuke za prikolicu, zatražite savjet stručnog servisera, preporučujemo
ovlaštenog Mazdinog servisera.
Tijekom vožnje
Sustav senzora za parkiranje
4-183

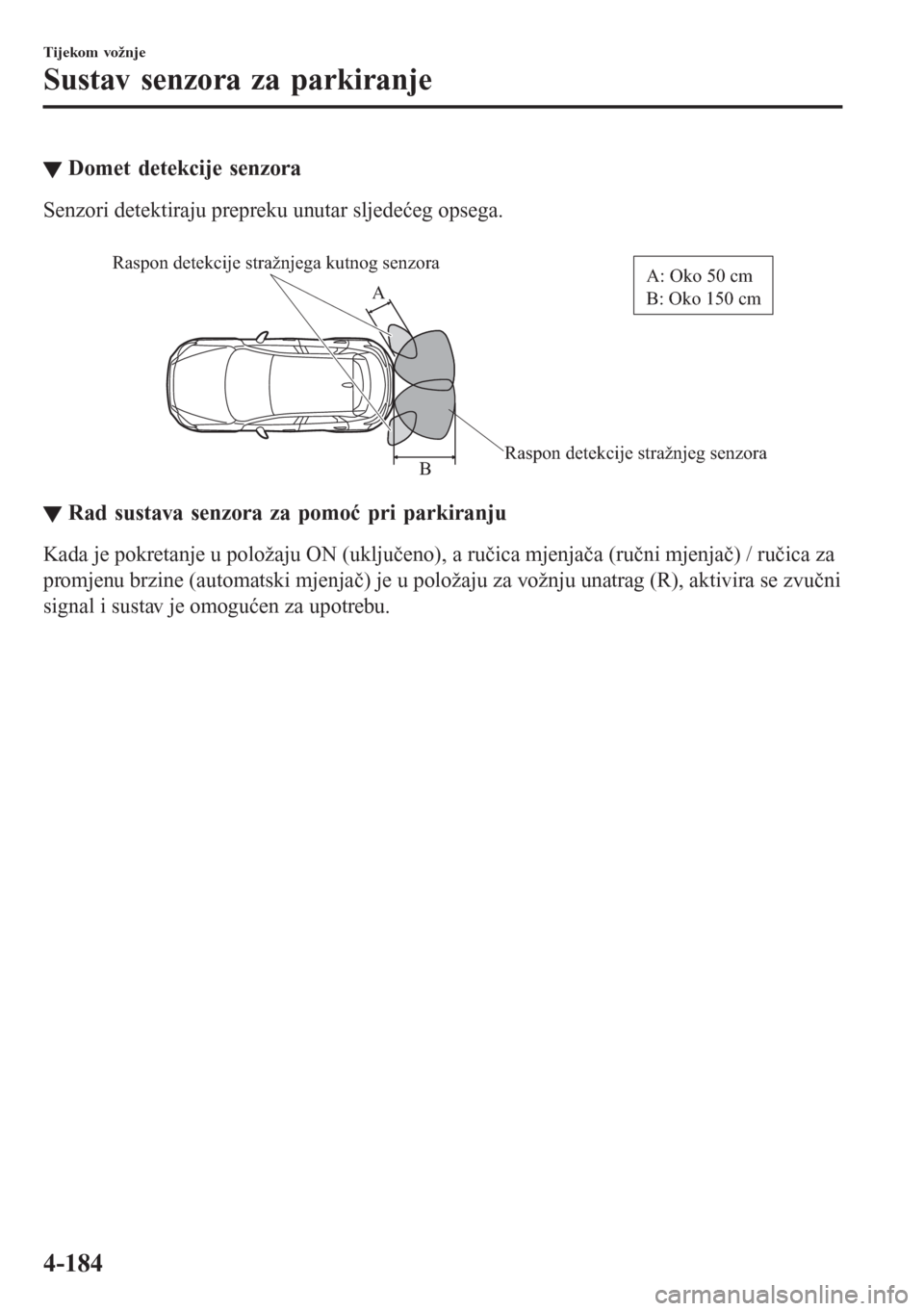

▼Domet detekcije senzora
Senzori detektiraju prepreku unutar sljedećeg opsega.

Raspon detekcije stražnjeg senzora Raspon detekcije stražnjega kutnog senzoraB AA: Oko 50 cm
B: Oko 150 cm
▼▼Rad sustava senzora za pomoć pri parkiranju
Kada je pokretanje u položaju ON (uključeno), a ručica mjenjača (ručni mjenjač) / ručica za
promjenu brzine (automatski mjenjač) je u položaju za vožnju unatrag (R), aktivira se zvučni
signal i sustav je omogućen za upotrebu.
Tijekom vožnje
Sustav senzora za parkiranje
4-184

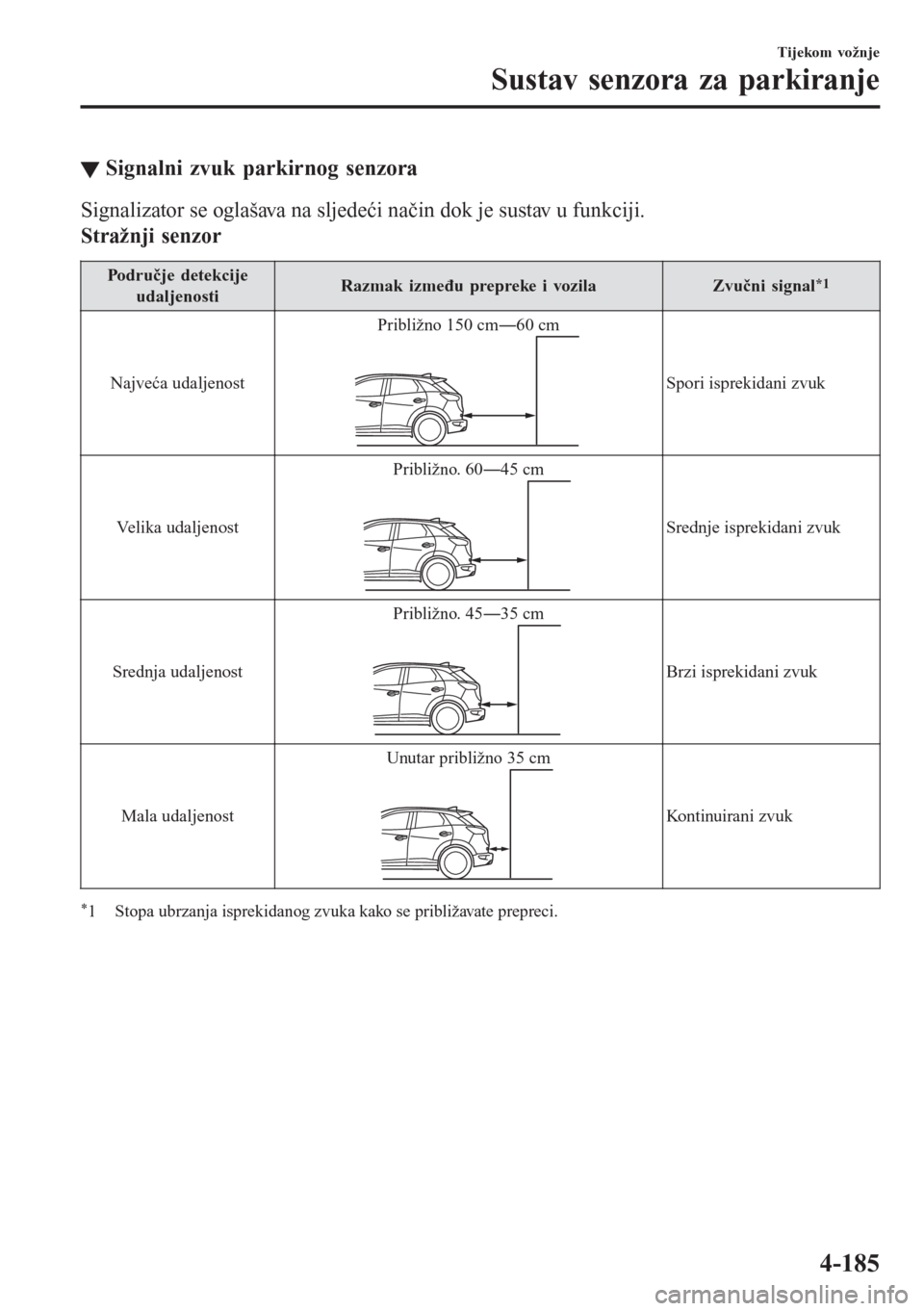

▼Signalni zvuk parkirnog senzora
Signalizator se oglašava na sljedeći način dok je sustav u funkciji.
Stražnji senzor
Područje detekcije
udaljenostiRazmak između prepreke i vozila Zvučni signal*1
Najveća udaljenostPribližno 150 cmŠ60 cmSpori isprekidani zvuk
Velika udaljenostPribližno. 60Š45 cm
Srednje isprekidani zvuk
Srednja udaljenostPribližno. 45Š35 cm
Brzi isprekidani zvuk
Mala udaljenostUnutar približno 35 cm
Kontinuirani zvuk
*1 Stopa ubrzanja isprekidanog zvuka kako se približavate prepreci.
Tijekom vožnje
Sustav senzora za parkiranje
4-185

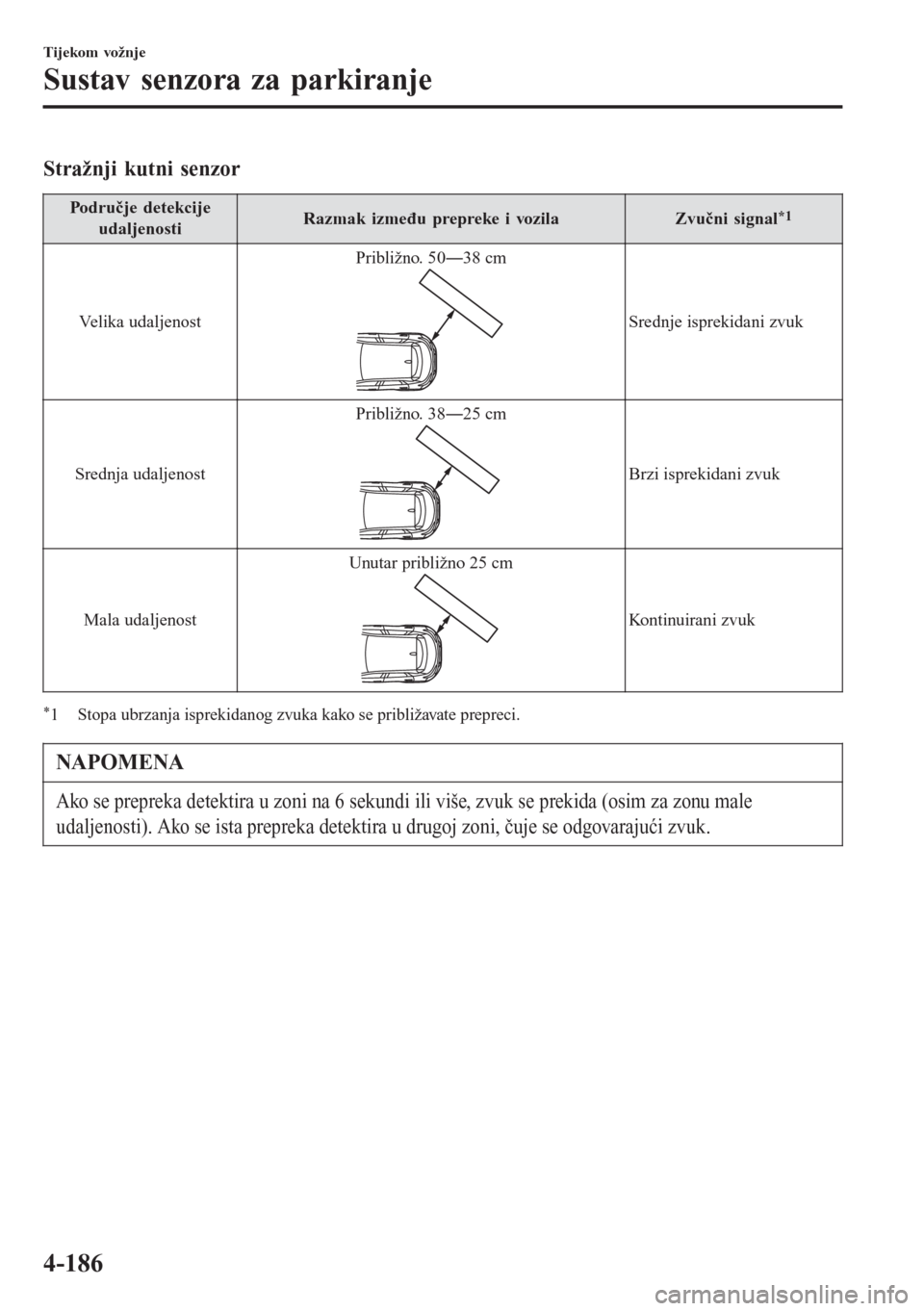

Stražnji kutni senzor
Područje detekcije
udaljenostiRazmak između prepreke i vozila Zvučni signal*1
Velika udaljenostPribližno. 50Š38 cmSrednje isprekidani zvuk
Srednja udaljenostPribližno. 38Š25 cm
Brzi isprekidani zvuk
Mala udaljenostUnutar približno 25 cm
Kontinuirani zvuk
*1 Stopa ubrzanja isprekidanog zvuka kako se približavate prepreci.
NAPOMENA
Ako se prepreka detektira u zoni na 6 sekundi ili više, zvuk se prekida (osim za zonu male
udaljenosti). Ako se ista prepreka detektira u drugoj zoni, čuje se odgovarajući zvuk.
Tijekom vožnje
Sustav senzora za parkiranje
