Pričvršćivanje dizalice
1. Umetnite krilasti vijak u dizalicu s
vijkom dizalice okrenutim prema dolje
te okrenite krilasti vijak u smjeru
kazaljke na satu kako biste ga
privremeno pritegnuli.
2. Okrećite vijak dizalice u smjeru
prikazanom na slici.

Krilasti vijak
Vijak dizalice
3. U potpunosti okrenite leptir-vijak kako
biste osigurali dizalicu.
NAPOMENA
Ako dizalica nije u potpunosti
pričvršćena, može se tresti tijekom
vožnje. Provjerite je li vijak dizalice
dovoljno stegnut.
4. Umetnite jezičke poklopca i montirajte
poklopac.
NAPOMENA
Provjerite je li poklopac čvrsto
montiran.
Održavanje
•Neka dizalica uvijek bude čista.
•Pobrinite se da pokretni dijelovi budu
bez prljavštine ili hrđe.
•Pobrinite se da navoji vijka budu
dovoljno podmazani.
▼▼Rezervna guma*
Vaša Mazda raspolaže privremenom
rezervnom gumom.
Privremena rezervna guma je lakša i
manja od obične te je namijenjena samo za
uporabu u hitnim slučajevima te je treba
upotrijebiti samo tijekom VRLO kratkih
razdoblja. Privremena rezervna guma ne
smije se NIKADA upotrebljavati za duge
vožnje ili tijekom duljih razdoblja.
UPOZORENJE
Ne postavljajte privremenu rezervnu
gumu na prednje kotače (pogonske
kotače):
Opasno je voziti se s privremenom
rezervnom gumom na jednom od
prednjih kotača. To može utjecati na
rukovanje. Možete izgubiti kontrolu
nad vozilom, pogotovo na cesti na
kojoj je led ili snijeg, te izazvati
nesreću. Prebacite uobičajenu gumu
na prednji kotač, a privremenu
rezervnu gumu postavite na stražnji.
Ako nastanu poteškoće
Probušena guma
*Neki modeli.7-7

OPREZ
•Tijekom vožnje s privremenom
rezervnom gumom, stabilnost vožnje
može se smanjiti u usporedbi s
vožnjom s uobičajenim gumama.
Vozite pažljivo.
•Kako biste izbjegli oštećenje
privremene rezervne gume ili vozila,
pridržavajte se sljedećih mjera
opreza:
•Ne premašujte brzinu od 80 km/h.
•Izbjegavajte vožnju preko prepreka.
Također, nemojte prolaziti kroz
automatsku praonicu vozila.
Promjer te gume manji je od
standardne gume, pa je smanjena
udaljenost od tla.
•Ne koristite se lancem za gumu na
ovoj gumi jer joj neće ispravno
odgovarati.
•Ne koristite se svojom
privremenom rezervnom gumom
na drugim vozilima, osmišljena je
samo za vašu Mazdu.
•Istodobno se koristite samo jednom
privremenom rezervnom gumom.
Uklanjanje rezervne gume
1.(Kada je prtljaga u vozilu)
Podignite ploču za prtljagu.
2.(Kada je prtljaga u vozilu)
Povucite ploču za prtljagu malo prema
vani i umetnite suprotne krajeve u
držače tako da ploča za prtljagu stoji
uspravno.

Ploča za prtljagu
Držači
3. Podignite podmetač u prtljažniku.

Podmetač u
prtljažniku
Ako nastanu poteškoće
Probušena guma
7-8

4. U vozilima opremljenima
niskotonskim zvučnikom, isključite
priključak.

Priključak
NAPOMENA
Za otkapčanje priključka možda će biti
potrebna veća snaga. Pazite da čvrsto
stisnete jezičac.
5. U vozilima opremljenima
niskotonskim zvučnikom, olabavite
vijak za pričvršćivanje gume te
uklonite zvučnik i rezervnu gumu.

U vozilima bez niskotonskog zvučnika,
okrenite vijak kojim je rezervna guma
pričvršćena u smjeru suprotnom od
kazaljke na satu te izvadite rezervnu
gumu.

Vijak za učvršćivanje rezervne gume
Učvršćivanje rezervne gume
Spremite rezervnu gumu redoslijedom
obrnutim od uklanjanja. Nakon spremanja
provjerite je li rezervna guma sigurno
spremljena.
Ako nastanu poteškoće
Probušena guma
7-9

Komplet za hitni
popravak probušene
gume
*
Komplet za hitni popravak probušene
gume koji dolazi s Mazdom služi za
privremeni popravak malo oštećene gume
uslijed prelaska preko čavala ili sličnih
oštrih predmeta na cesti.
Privremeno popravite probušenu gumu
pomoću kompleta za hitni popravak bez
uklanjanja čavla ili sličnog oštrog
predmeta koji je probušio gumu.
NAPOMENA
Vozilo nije opremljeno pričuvnom
gumom. Ako vam se probuši guma,
privremeno je popravite pomoću
kompleta za hitni popravak probušene
gume. Pri popravljanju pogledajte upute
isporučene s kompletom za hitni
popravak probušene gume. Ako se
probušena guma hitno popravi pomoću
kompleta za hitni popravak probušene
gume, preporučujemo da vam ovlašteni
Mazdin serviser što prije popravi ili
zamijeni gumu.
▼O kompletu za hitni popravak
probušene gume
Komplet za hitni popravak probušene
gume sadrži sljedeće predmete.

Sredstvo za
popravak gume
Usisno crijevoKompresor Alat za iglicu
ventila
Pričuvna iglica
ventila
Naljepnica ograničenja
brzineUpute
UPOZORENJE
Ne dozvolite djeci da dodiruju
sredstvo za popravak gume:
••Opasno je udisati sredstvo za
popravak gume. Ako se sredstvo
za popravak gume nehotično
proguta, odmah popijte puno vode
i potražite liječničku pomoć.
•Opasno je ako sredstvo za
popravak gume doe u dodir s
o∗ima i ko

NAPOMENA
•Sredstvo za popravak gume ne može
se ponovo koristiti. Kupite novo
sredstvo kod ovlaštenog Mazdinog
servisera.
•Komplet za hitni popravak probušene
gume ne može se koristiti u sljedećim
slučajevima.
Zatražite savjet stručnog servisera,
preporučujemo ovlaštenog Mazdinog
servisera.
•Istekao je rok trajanja sredstva za
popravak gume. (Rok trajanja
naznačen je na naljepnici na boci.)
•Razderotina ili rupa je veća od 4
mm.
•Oštećeno je područje gume koje
nije na gaznoj površini.
•Vozilom se upravljalo sa skoro
potpuno praznom gumom.
•Guma se odvojila od felge.
•Felga je oštećena.
•Guma je probušena na dva ili više
mjesta.
▼Upotreba kompleta za hitni
popravak probušene gume
1. Parkirajte vozilo na ravnu površinu
izvan prometa i aktivirajte parkirnu
ko č n i c u .
2. Vozilo s automatskim mjenjačem
stavite u položaj za parkiranje (P), a
ručni mjenjač u položaj za vožnju
unazad (R) ili 1, te ugasite motor.
3. Upalite sva četiri pokazivača smjera.
4. Iskrcajte putnike i prtljagu i izvadite
komplet za hitni popravak probušene
gume.

vrsta A

vrsta B
5. Dobro protresite sredstvo za popravak
gume.
Ako nastanu poteškoće
Probušena guma
7-11

OPREZ
Ako se boca protrese nakon što se
pričvrsti crijevo za ubrizgavanje,
sredstvo za popravak gume moglo bi
ištrcati iz crijeva. Ako dođe u kontakt s
odjećom ili drugim predmetima,
sredstvo za popravak gume možda se
neće moći ukloniti. Protresite bocu prije
pričvršćivanja crijeva za ubrizgavanje.
NAPOMENA
Sredstvo za popravak gume može se
koristiti pri vanjskim temperaturama i
do >+30 °C. Kod iznimno niskih
temperatura (0 °C ili nižim), sredstvo za
popravak gume brzo se stvrdnjava te
njegovo ubrizgavanje može biti otežano.
Zagrijte sredstvo u vozilu prije
ubrizgavanja.
6. Skinite čep s boce. Pričvrstite crijevo
za ubrizgavanje dok je unutarnji čep na
boci, tako da ga probijete.
Poklopac
Usisno crijevo
Sredstvo za
popravak
gume
7. Skinite zatvarač ventila s prazne gume.
Pritisnite stražnji kraj alata za iglicu
ventila na iglicu ventila gume i
ispustite preostali zrak.
Ventil
Zatvarač
ventila
Alat za iglicu ventila
OPREZ
Ako u gumi ostane zraka nakon
uklanjanja iglice ventila, iglica bi
mogla izletjeti vani. Pažljivo uklonite
iglicu ventila.
8. Okrenite iglicu ventila u smjeru
suprotnom od kazaljke na satu i
izvadite je.
VentilIglica ventila
Ako nastanu poteškoće
Probušena guma
7-12

NAPOMENA
Iglicu ventila spremite na mjesto gdje
se neće zaprljati.
9. Umetnite crijevo za ubrizgavanje u
ventil.
Ventil
Usisno crijevo
10. Dno boce držite uspravno, stisnite bocu
rukama i ubrizgajte cijeli sadržaj
sredstva u gumu.
Ventil
11. Crijevo za ubrizgavanje izvucite iz
ventila.
NAPOMENA
Sredstvo za popravak gume ne može se
ponovo koristiti. Kupite novo sredstvo
kod ovlaštenog Mazdinog servisera.
12. Ponovo umetnite iglicu ventila u ventil
i okrenite je u smjeru kazaljke na satu
kako biste je ugradili.
Usisno crijevo
Alat za iglicu ventila Ventil
Iglica ventila
NAPOMENA
Ne bacajte praznu bocu sredstva za
popravak gume nakon upotrebe. Praznu
bocu sredstva za popravak gume vratite
ovlaštenom Mazdinom servisu kada
budete mijenjali gumu. Prazna boca
sredstva za popravak gume bit će
potrebna za vađenje i zbrinjavanje
iskorištenog sredstva iz gume.
13. Zatim spojite crijevo za ubrizgavanje
na umetak boce kako biste spriječili
istjecanje preostalog sredstva za
popravak guma.
Naziv
Ako nastanu poteškoće
Probušena guma
7-13

14. Zalijepite naljepnicu ograničenja
brzine vozila na mjesto gdje je vozač
može lako vidjeti.
UPOZORENJE
Naljepnicu ograničenja brzine vozila
nemojte lijepiti na ploču s
instrumentima jer bi mogla
zakloniti područja s upozoravajućim
signalnim svjetlima ili brzinomjer:
Opasno je naljepnicu ograničenja
brzine vozila lijepiti na podlogu kola
upravljača. Naljepnica bi mogla
ometati napuhivanje zračnog
jastuka i uzrokovati teške ozljede.
15. Crijevo kompresora spojite na ventil
gume.
Ventil
Crijevo kompresora
16. Uključite utikač kompresora u
unutarnju utičnicu za pribor i prebacite
paljenje na ACC.
Kompresor
Utikač kompresora
OPREZ
•Prije izvlačenja utikača kompresora
iz strujne utičnice pazite da je
kompresor i skl juče n.
•Kompresor se uključuje i isključuje
gumbom.
17. Uključite kompresor i pažljivo
napumpajte gumu do propisanog tlaka.
UPOZORENJE
Nikada nemojte rukovati
kompresorom iznad 300 kPa (3,1
kgf/cm2, 3 bara, 43,5 psi):
Opasno je rukovati kompresorom
iznad 300 kPa (3,1 kgf/cm
2, 3 bara).
Kad tlak u gumi poraste iznad 300
kPa (3,1 kgf/cm
2, 3 bara), zagrijani
zrak će se ispustiti na stražnjem
kraju kompresora te vas može opeći.
Ako nastanu poteškoće
Probušena guma
7-14

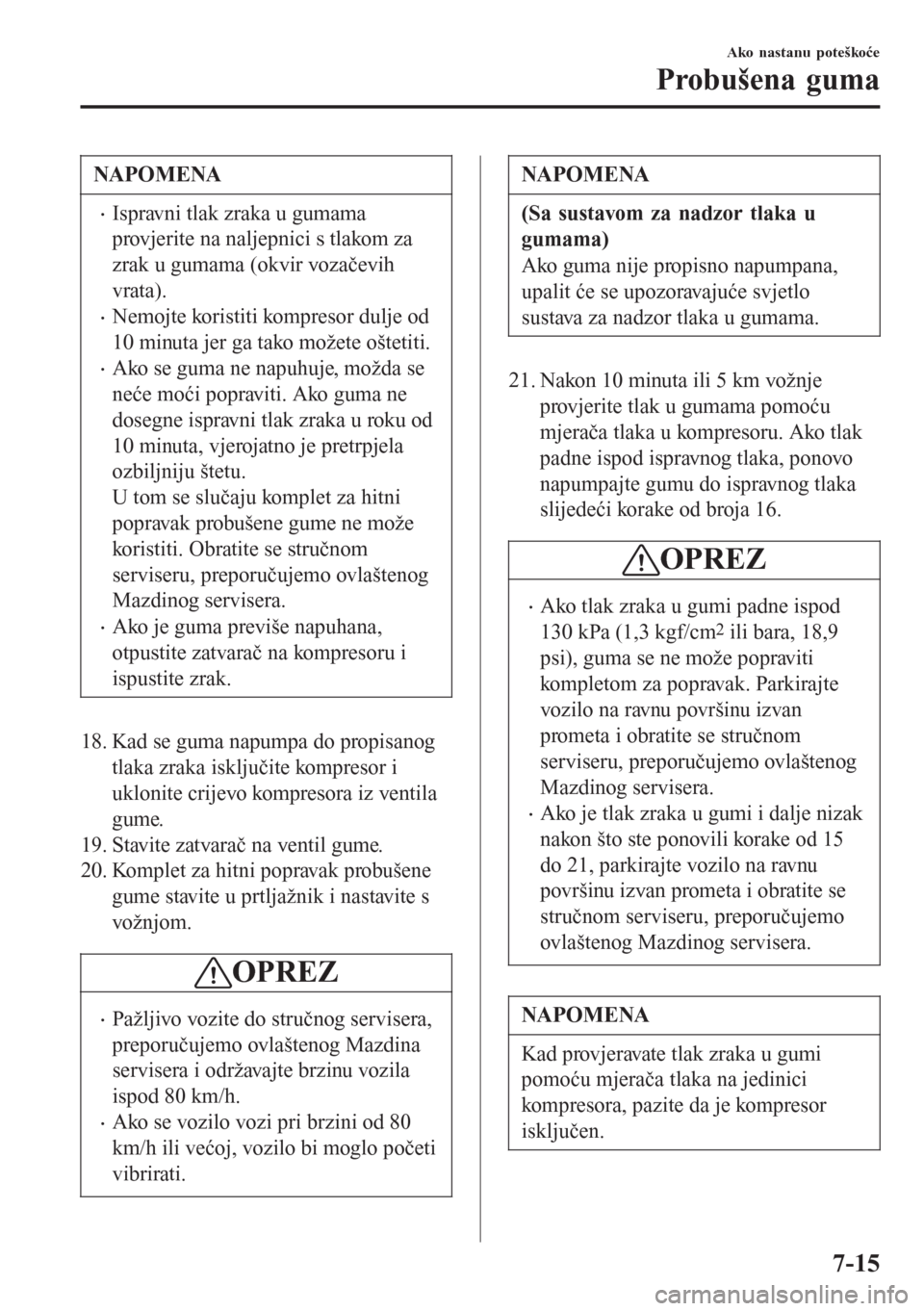

NAPOMENA
•Ispravni tlak zraka u gumama
provjerite na naljepnici s tlakom za
zrak u gumama (okvir vozačevih
vrata).
•Nemojte koristiti kompresor dulje od
10 minuta jer ga tako možete oštetiti.
•Ako se guma ne napuhuje, možda se
neće moći popraviti. Ako guma ne
dosegne ispravni tlak zraka u roku od
10 minuta, vjerojatno je pretrpjela
ozbiljniju štetu.
U tom se slučaju komplet za hitni
popravak probušene gume ne može
koristiti. Obratite se stručnom
serviseru, preporučujemo ovlaštenog
Mazdinog servisera.
•Ako je guma previše napuhana,
otpustite zatvarač na kompresoru i
ispustite zrak.
18. Kad se guma napumpa do propisanog
tlaka zraka isključite kompresor i
uklonite crijevo kompresora iz ventila
gume.
19. Stavite zatvarač na ventil gume.
20. Komplet za hitni popravak probušene
gume stavite u prtljažnik i nastavite s
vožnjom.
OPREZ
•Pažljivo vozite do stručnog servisera,
preporučujemo ovlaštenog Mazdina
servisera i održavajte brzinu vozila
ispod 80 km/h.
•Ako se vozilo vozi pri brzini od 80
km/h ili većoj, vozilo bi moglo početi
vibrirati.
NAPOMENA
(Sa sustavom za nadzor tlaka u
gumama)
Ako guma nije propisno napumpana,
upalit će se upozoravajuće svjetlo
sustava za nadzor tlaka u gumama.
21. Nakon 10 minuta ili 5 km vožnje
provjerite tlak u gumama pomoću
mjerača tlaka u kompresoru. Ako tlak
padne ispod ispravnog tlaka, ponovo
napumpajte gumu do ispravnog tlaka
slijedeći korake od broja 16.
OPREZ
•Ako tlak zraka u gumi padne ispod
130 kPa (1,3 kgf/cm
2 ili bara, 18,9
psi), guma se ne može popraviti
kompletom za popravak. Parkirajte
vozilo na ravnu površinu izvan
prometa i obratite se stručnom
serviseru, preporučujemo ovlaštenog
Mazdinog servisera.
•Ako je tlak zraka u gumi i dalje nizak
nakon što ste ponovili korake od 15
do 21, parkirajte vozilo na ravnu
površinu izvan prometa i obratite se
stručnom serviseru, preporučujemo
ovlaštenog Mazdinog servisera.
NAPOMENA
Kad provjeravate tlak zraka u gumi
pomoću mjerača tlaka na jedinici
kompresora, pazite da je kompresor
isključen.
Ako nastanu poteškoće
Probušena guma
7-15

22. Ako tlak zraka u gumi ostane stabilan,
popravak gume je dovršen. Pažljivo se
odvezite do stručnog servisera,
preporučujemo ovlaštenog Mazdinog
servisera, koji će zamijeniti gumu.
OPREZ
•Guma koja je privremeno popravljena
pomoću sredstva za popravak gume
ne može se ponovo koristiti. Mazda
preporučuje da se guma zamijeni
novom.
•Kotač se može ponovo koristiti nakon
što se sredstvo za popravak gume
koje se zalijepilo na njega obriše i
pažljivo provjeri. Ipak, stavite novi
ventil na gumu.
▼Pregled kompleta za hitni popravak
probušene gume
Komplet za hitni popravak gume
provjeravajte u redovitim intervalima.
•Provjerite rok trajanja sredstva za
popravak gume.
•Provjerite radi li kompresor za gume.
NAPOMENA
Sredstvo za popravak gume ima rok
trajanja. Provjerite rok trajanja
naznačen na naljepnici na boci i ne
koristite ga nakon isteka. Sredstvo za
popravak gume zamijenite kod
ovlaštenog Mazdinog servisera prije
nego što mu istekne rok trajanja.
Zamjena probušene gume
(pričuvnom gumom)
NAPOMENA
Ako se tijekom vožnje dogodi sljedeće,
to može ukazivati na probušenu gumu.
•Upravljanje je otežano.
•Vozilo je počelo jako vibrirati.
•Vozilo zanosi u jednu stranu.
Ako se guma probuši, vozite polako do
ravnog mjesta, koje je daleko od ceste i ne
ometa promet, kako biste zamijenili gumu.
Opasno je zaustaviti se u prometu ili na
bankini prometne ceste.
UPOZORENJE
Obavezno slijedite upute za zamjenu
gume:
Zamjena guma je opasna ako se
pravilno ne napravi. Vozilo može
skliznuti s dizalice i nekoga teško
ozlijediti.
Zabranjeno je bilo koji dio tijela
stavljati ispod vozila koje je
podignuto dizalicom.
Ne dopustite nikome da ulazi u
vozilo koje se oslanja samo na
dizalicu:
Opasno je dopustiti osobi ostanak u
vozilu koje se oslanja samo na
dizalicu. Osoba u vozilu može
izazvati pad vozila, a to može
dovesti do teških ozljeda.
Ako nastanu poteškoće
Probušena guma
7-16
