qInstallatiepositie van peuterzitje
Een peuterzitje wordt gebruikt in de
voorwaarts en achterwaarts gerichte
posities, afhankelijk van de leeftijd en de
grootte van het kind. Volg bij het
installeren de instrukties van de fabrikant
in overeenstemming met de betreffende
leeftijd en grootte van het kind, alsmede
de richtingen voor het installeren van het
kinderzitje.
Zie de tabel“Geschiktheid van
kinderzitjes voor diverse zitposities”voor
de installatiepositie van een peuterzitje
(pagina 2-40).
Achterwaarts gericht type
WAARSCHUWING
Installeer een achterwaarts gericht
peuterzitje altijd op de juiste zitplaats:
Het installeren van een achterwaarts
gericht peuterzitje zonder eerst de
tabel“Geschiktheid van kinderzitjes
voor diverse zitposities”te raadplegen
is gevaarlijk. Een achterwaarts gericht
peuterzitje dat op de verkeerde zitting
wordt geïnstalleerd kan niet op de
juiste wijze worden bevestigd. Bij een
botsing zou het kind iets of iemand in
de auto kunnen raken en ernstig letsel
kunnen oplopen, mogelijk met
dodelijke afloop.
WAARSCHUWING
Gebruik dus nooit een achterwaarts
gericht kinderzitje op een
voorpassagierszitting die door een
airbag beveiligd wordt:
Gebruik NOOIT een achterwaarts
gericht kinderzitje op een zitting die
aan de voorzijde door een ACTIEVE
AIRBAG beveiligd is. Dit kan
DODELIJK of ERNSTIG LETSEL
aan het KIND toebrengen.
Het kinderzitje kan door de in werking
tredende airbag met kracht geraakt
worden en van zijn plaats gedrukt
worden. Een kind dat zich in het zitje
bevindt zou dan ernstig gewond
kunnen raken of zelfs om het leven
kunnen komen. Als uw auto uitgerust
is met een deactiveringsschakelaar
voor de voorpassagiersairbag, de
schakelaar altijd in de stand OFF
zetten als het installeren van een
achterwaarts gericht kinderzitje op de
voorpassagierszitting niet te vermijden
is.
Belangrijke veiligheidsuitrusting
Kinderzitje
2-37

Voorwaarts gericht type
WAARSCHUWING
Nooit een voorwaarts gericht
peuterzitje op de verkeerde zitplaats
installeren:
Het installeren van een voorwaarts
gericht peuterzitje zonder eerst de
tabel“Geschiktheid van kinderzitjes
voor diverse zitposities”te raadplegen
is gevaarlijk. Een voorwaarts gericht
peuterzitje dat op de verkeerde zitting
wordt geïnstalleerd kan niet op de
juiste wijze worden bevestigd. Bij een
botsing zou het kind iets of iemand in
de auto kunnen raken en ernstig letsel
kunnen oplopen, mogelijk met
dodelijke afloop.
WAARSCHUWING
Vermijd het installeren van een
voorwaarts gericht kinderzitje op de
voorpassagierszitting tenzij dit niet te
vermijden is:
Bij een botsing kan de kracht van een
airbag die wordt opgeblazen ernstig of
dodelijk letsel aan het kind
toebrengen. Als het installeren van
een voorwaarts gericht kinderzitje op
de voorpassagierszitting niet te
vermijden is, de voorpassagierszitting
zover mogelijk naar achteren schuiven
en er voor zorgen dat de
deactiveringsschakelaar van de
voorpassagiersairbag in de stand OFF
staat. Zie Deactiveringsschakelaar van
voorpassagiersairbag (pagina 2-53).
qInstallatiepositie van juniorenzitje
Een juniorenzitje wordt uitsluitend in de
voorwaarts gerichte positie gebruikt.
2-38
Belangrijke veiligheidsuitrusting
Kinderzitje

Zie de tabel“Geschiktheid van
kinderzitjes voor diverse zitposities”voor
de installatiepositie van een juniorenzitje
(pagina 2-40).
WAARSCHUWING
Installeer altijd een juniorenzitje altijd
op de juiste zitplaats:
Het installeren van een juniorenzitje
zonder eerst de tabel“Geschiktheid
van kinderzitjes voor diverse
zitposities”te raadplegen is gevaarlijk.
Een juniorenzitje dat op de verkeerde
zitting wordt geïnstalleerd kan niet op
de juiste wijze worden bevestigd. Bij
een botsing zou het kind iets of iemand
in de auto kunnen raken en ernstig
letsel kunnen oplopen, mogelijk met
dodelijke afloop.
WAARSCHUWING
Vermijd het installeren van een
voorwaarts gericht kinderzitje op de
voorpassagierszitting tenzij dit niet te
vermijden is:
Bij een botsing kan de kracht van een
airbag die wordt opgeblazen ernstig of
dodelijk letsel aan het kind
toebrengen. Als het installeren van
een voorwaarts gericht kinderzitje op
de voorpassagierszitting niet te
vermijden is, de voorpassagierszitting
zover mogelijk naar achteren schuiven
en er voor zorgen dat de
deactiveringsschakelaar van de
voorpassagiersairbag in de stand OFF
staat. Zie Deactiveringsschakelaar van
voorpassagiersairbag (pagina 2-53).
Belangrijke veiligheidsuitrusting
Kinderzitje
2-39

Tabel voor geschiktheid van kinderzitjes voor diverse zitposities
(Europa)
De informatie aangegeven in de tabel geeft de geschiktheid aan van uw kinderzitje voor de
diverse zitposities. Voor de geschiktheid van installatie van kinderzitjes van overige
fabrikanten wordt u verzocht de instrukties van de fabrikant behorend bij het betreffende
kinderzitje nauwkeurig te raadplegen.
Kinderzitjes met Isofix-ankerbevestiging
Gewichtsgroep Grootteklasse BevestigingPlaatsen van Isofix bevestigingen in
de auto
Portierzijde achter
MaxicosyF ISO/L1 X
G ISO/L2 X
(1) X
GROEP 0
To t 1 0 k gE ISO/R1 IL
(1) X
GROEP 0
To t 1 3 k gE ISO/R1 IL
D ISO/R2 IL
C ISO/R3 IL
(1) X
GROEP 1
9kg―18 kgD ISO/R2 IL
C ISO/R3 IL
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 IUF
(1) X
GROEP 2
15 kg―25 kg(1) X
GROEP 3
22 kg―36 kg(1) X
(1) Voor kinderzitjes die (CRS) niet voorzien zijn van de ISO/XX grootteklasse identificatie (A tot G), zal de
autofabrikant voor de gewichtsgroep van toepassing de voor de auto specifieke Isofix kinderzitje(s) aangeven die
voor elke zitpositie worden aanbevolen.
Betekenis van de letters die in bovenstaande tabel worden gebruikt:
IUF = geschikt voor Isofix voorwaarts gerichte kinderzitjes in de universele categorie die goedgekeurd zijn voor
gebruik in deze gewichtsgroep.
IL = geschikt voor bepaalde Isofix kinderzitjes (CRS).
Deze Isofix kinderzitjes (CRS) zijn die in de categorieën van“specifieke auto”,“beperkt”of“semi-universeel”.
X = Isofix positie die niet geschikt is voor Isofix kinderzitjes in deze gewichtsgroep en/of deze grootteklasse.
2-40
Belangrijke veiligheidsuitrusting
Kinderzitje

Behalve kinderzitjes met Isofix-ankerbevestiging
Kinderzitjegroep LeeftijdsgroepGewichtsgroepType
kinderzitjeVoorpassagierszit-
tingAchterzitting
(buiten)Achterzitting
(midden)
GROEP 0Tot ongeveer 9
maanden oudMinder dan 10
kgBabyzitje X U L
*2
GROEP 0Tot ongeveer 2
jaar oudMinder dan 13
kgBabyzitje X U L*2
GROEP 1Ongeveer 8
maanden tot 4
jaar oud9kg―18 kg Peuterzitje L*1UX
GROEP 2Ongeveer 3 tot
7 jaar oud15 kg―25 kg Juniorenzitje L
*1UX
GROEP 3Ongeveer 6 tot
12 jaar oud22 kg―36 kg Juniorenzitje L
*1UX
Betekenis van de letters die in bovenstaande tabel worden gebruikt:
U = Geschikt voor“universeel”categorie kinderzitjes goedgekeurd voor gebruik in deze gewichtsgroep.
L = Raadpleeg voor de kinderzitjes die gecategoriseerd zijn in deze gewichtsgroep een officiële Mazda dealer. Zie
de accessoirecatalogus voor kinderzitjes die geïnstalleerd kunnen worden.
X = Zitpositie niet geschikt voor kinderen in deze gewichtsgroep.
*1 Een origineel Mazda kinderzitje kan in de voorwaarts gerichte positie geïnstalleerd worden.
*2 Een origineel Mazda kinderzitje kan in de achterwaarts gerichte positie geïnstalleerd worden.
(Overige landen)
Houd u aan de in uw land geldende wettelijke bepalingen betreffende het gebruik van
kinderzitjes.
Belangrijke veiligheidsuitrusting
Kinderzitje
2-41

Installeren van kinderzitjes
qPlaats van ankerplaat
De auto is uitgerust met ankersteunen
voor de bevestiging van kinderzitjes.
Bepaal de plaats van de ankersteunen aan
de hand van de afbeelding.
Volg bij het installeren van een kinderzitje
altijd de gebruikershandleiding die bij het
kinderzitje is meegeleverd.
Plaats van ankerplaat
Gebruik bij het installeren van een
kinderzitje uitgerust met een spanriem de
aangegeven plaatsen van de ankersteunen.
WAARSCHUWING
Bevestig de spanriem altijd aan het
juiste spanriemverankeringspunt:
Bevestigen van de spanriem aan het
verkeerde spanriemverankeringspunt
is gevaarlijk. Bij een botsing zou de
spanriem los kunnen schieten
waardoor het kinderzitje zou kunnen
losraken. Als het kinderzitje van zijn
plaats schuift, zou dit aan het kind
letsel mogelijk met dodelijke afloop
kunnen toebrengen.
WAARSCHUWING
Leid de spanriem altijd tussen de
hoofdsteun en de rugleuning:
Het bevestigen van de spanriem
bovenop de hoofdsteun is gevaarlijk.
Bij een botsing kan de spanriem van
de hoofdsteun afglijden, waardoor het
kinderzitje zou kunnen losraken. Het
kinderzitje zou van zijn plaats kunnen
schuiven en het kind letsel mogelijk
met dodelijke afloop kunnen
toebrengen.
Spanriem
Voorwaarts
qGebruik van de automatische
blokkeerstandí
Volg deze instrukties wanneer u de
automatische blokkeerstand voor een
kinderzitje gaat gebruiken.
1. Let er op dat de rugleuning stevig
vergrendeld is door de rugleuning naar
achteren te duwen totdat deze volledig
vergrendeld is.
2. Zet de hoofdsteun omhoog tot in de
hoogste vergrendelstand.
Zie Hoofdsteun op pagina 2-15.
2-42
Belangrijke veiligheidsuitrusting
íBepaalde modellen.
Kinderzitje

3. Bevestig het kinderzitje met behulp
van het heupgedeelte van de heup/
schoudergordel. Zie de instrukties van
de fabrikant op het kinderzitje voor
richtlijnen voor het geleiden van de
veiligheidsgordel.
4. Om de oprolautomaat in de
automatische blokkeerstand te krijgen,
de schoudergordel van de
veiligheidsgordel naar buiten trekken
totdat de gordel over de gehele lengte
uit de oprolautomaat is getrokken.5. Duw het kinderzitje stevig in de zitting
van de auto. Zorg ervoor dat de gordel
zo nauwsluitend mogelijk oprolt.
Tijdens het oprollen is het klikgeluid
van de oprolautomaat hoorbaar als het
systeem zich in de automatische
blokkeerstand bevindt. Herhaal deze
stap als de gordel niet blokkeert.
OPMERKING
Inspecteer deze functie telkens voordat
u het kinderzitje gaat gebruiken. Als het
systeem zich in de automatische
blokkeerstand bevindt, mag het niet
mogelijk zijn de schoudergordel uit de
oprolautomaat naar buiten te trekken.
Bij het verwijderen van het kinderzitje,
er op letten dat de gordel volledig
opgerold wordt om het systeem in de
noodblokkeerstand terug te zetten,
alvorens de inzittenden van de
veiligheidsgordels gebruik gaan maken.
6. Als voor uw kinderzitje het gebruik
van een spanriem nodig is, de spanriem
bevestigen en aantrekken door de
instrukties van de fabrikant op te
volgen.
Belangrijke veiligheidsuitrusting
Kinderzitje
2-43

WAARSCHUWING
Leid de spanriem altijd tussen de
hoofdsteun en de rugleuning:
Het bevestigen van de spanriem
bovenop de hoofdsteun is gevaarlijk.
Bij een botsing kan de spanriem van
de hoofdsteun afglijden, waardoor het
kinderzitje zou kunnen losraken. Het
kinderzitje zou van zijn plaats kunnen
schuiven en het kind letsel mogelijk
met dodelijke afloop kunnen
toebrengen.
Spanriem
Voorwaarts
Bevestig de spanriem altijd aan het
juiste spanriemverankeringspunt:
Bevestigen van de spanriem aan het
verkeerde spanriemverankeringspunt
is gevaarlijk. Bij een botsing zou de
spanriem los kunnen schieten
waardoor het kinderzitje zou kunnen
losraken. Als het kinderzitje van zijn
plaats schuift, zou dit aan het kind
letsel mogelijk met dodelijke afloop
kunnen toebrengen.
qGebruik van Isofix-ankers
WAARSCHUWING
Volg de instrukties van de fabrikant
voor het gebruik van het kinderzitje:
Een kinderzitje dat niet is bevestigd, is
gevaarlijk. Bij plotseling stoppen of
een aanrijding zou het kinderzitje van
zijn plaats kunnen schuiven en ernstig
letsel, mogelijk met dodelijke afloop,
aan het kind of andere inzittenden
kunnen toebrengen. Zorg ervoor dat
het kinderzitje dat u gebruikt goed op
zijn plaats bevestigd wordt volgens de
instrukties van de fabrikant.
Zorg er voor dat het kinderzitje op de
juiste wijze bevestigd wordt:
Een kinderzitje dat niet op zijn plaats
is bevestigd, is gevaarlijk. Bij
plotseling stoppen of een aanrijding
zou het kinderzitje door het interieur
geslingerd kunnen worden en iemand
kunnen raken, hetgeen ernstig letsel
tot gevolg kan hebben. Wanneer u het
kinderzitje niet gebruikt, dit uit de auto
verwijderen, in de bagageruimte
opbergen of tenminste ervoor zorgen
dat het stevig aan de Isofix-ankers is
vastgemaakt.
2-44

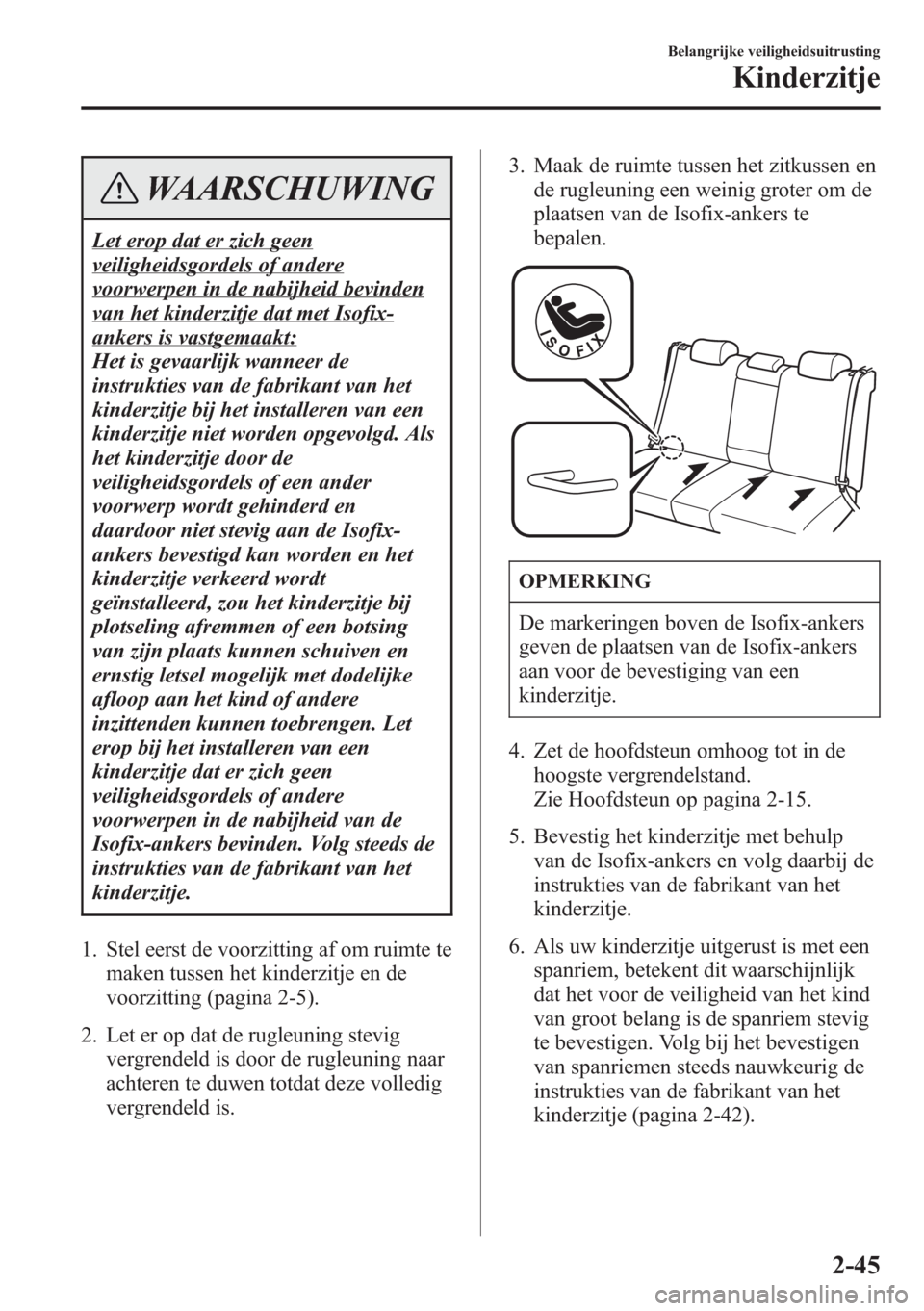

Belangrijke veiligheidsuitrusting
Kinderzitje

WAARSCHUWING
Let erop dat er zich geen
veiligheidsgordels of andere
voorwerpen in de nabijheid bevinden
van het kinderzitje dat met Isofix-
ankers is vastgemaakt:
Het is gevaarlijk wanneer de
instrukties van de fabrikant van het
kinderzitje bij het installeren van een
kinderzitje niet worden opgevolgd. Als
het kinderzitje door de
veiligheidsgordels of een ander
voorwerp wordt gehinderd en
daardoor niet stevig aan de Isofix-
ankers bevestigd kan worden en het
kinderzitje verkeerd wordt
geïnstalleerd, zou het kinderzitje bij
plotseling afremmen of een botsing
van zijn plaats kunnen schuiven en
ernstig letsel mogelijk met dodelijke
afloop aan het kind of andere
inzittenden kunnen toebrengen. Let
erop bij het installeren van een
kinderzitje dat er zich geen
veiligheidsgordels of andere
voorwerpen in de nabijheid van de
Isofix-ankers bevinden. Volg steeds de
instrukties van de fabrikant van het
kinderzitje.
1. Stel eerst de voorzitting af om ruimte te
maken tussen het kinderzitje en de
voorzitting (pagina 2-5).
2. Let er op dat de rugleuning stevig
vergrendeld is door de rugleuning naar
achteren te duwen totdat deze volledig
vergrendeld is.3. Maak de ruimte tussen het zitkussen en
de rugleuning een weinig groter om de
plaatsen van de Isofix-ankers te
bepalen.
OPMERKING
De markeringen boven de Isofix-ankers
geven de plaatsen van de Isofix-ankers
aan voor de bevestiging van een
kinderzitje.
4. Zet de hoofdsteun omhoog tot in de
hoogste vergrendelstand.
Zie Hoofdsteun op pagina 2-15.
5. Bevestig het kinderzitje met behulp
van de Isofix-ankers en volg daarbij de
instrukties van de fabrikant van het
kinderzitje.
6. Als uw kinderzitje uitgerust is met een
spanriem, betekent dit waarschijnlijk
dat het voor de veiligheid van het kind
van groot belang is de spanriem stevig
te bevestigen. Volg bij het bevestigen
van spanriemen steeds nauwkeurig de
instrukties van de fabrikant van het
kinderzitje (pagina 2-42).
Belangrijke veiligheidsuitrusting
Kinderzitje
2-45

WAARSCHUWING
Bevestig de spanriem altijd aan het
juiste spanriemverankeringspunt:
Bevestigen van de spanriem aan het
verkeerde spanriemverankeringspunt
is gevaarlijk. Bij een botsing zou de
spanriem los kunnen schieten
waardoor het kinderzitje zou kunnen
losraken. Als het kinderzitje van zijn
plaats schuift, zou dit aan het kind
letsel mogelijk met dodelijke afloop
kunnen toebrengen.
Leid de spanriem altijd tussen de
hoofdsteun en de rugleuning:
Het bevestigen van de spanriem
bovenop de hoofdsteun is gevaarlijk.
Bij een botsing kan de spanriem van
de hoofdsteun afglijden, waardoor het
kinderzitje zou kunnen losraken. Het
kinderzitje zou van zijn plaats kunnen
schuiven en het kind letsel mogelijk
met dodelijke afloop kunnen
toebrengen.
Spanriem
Voorwaarts
2-46
Belangrijke veiligheidsuitrusting
Kinderzitje
