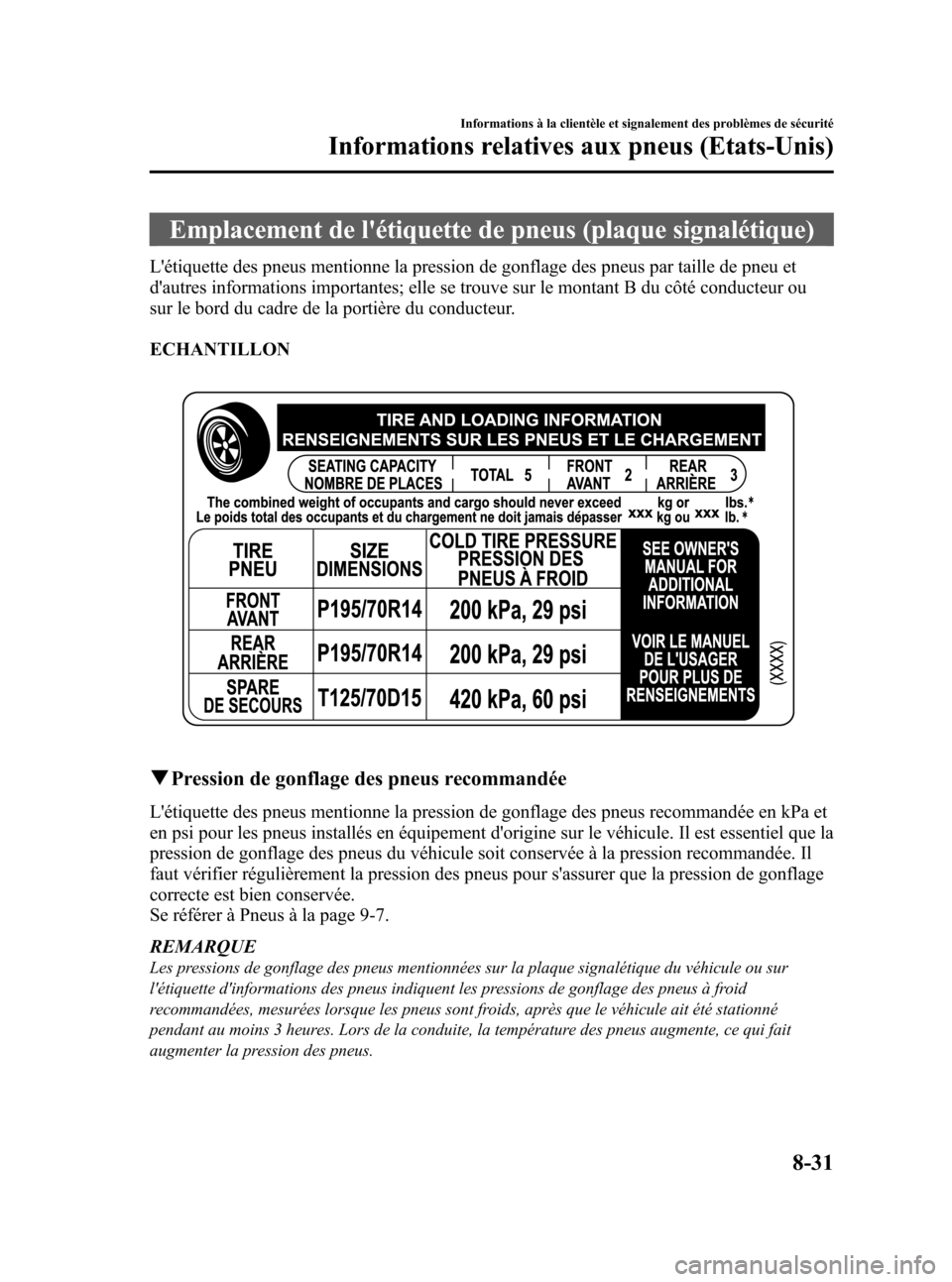

Emplacement de l'étiquette de pneus (plaque signalétique)
L'étiquette des pneus mentionne la pression de gonflage des pneus par taille de pneu et
d'autres informations importantes; elle se trouve sur le montant B du côté conducteur ou
sur le bord du cadre de la portière du conducteur.
ECHANTILLON
qPression de gonflage des pneus recommandée
L'étiquette des pneus mentionne la pression de gonflage des pneus recommandée en kPa et
en psi pour les pneus installés en équipement d'origine sur le véhicule. Il est essentiel que la
pression de gonflage des pneus du véhicule soit conservée à la pression recommandée. Il
faut vérifier régulièrement la pression des pneus pour s'assurer que la pression de gonflage
correcte est bien conservée.
Se référer à Pneus à la page 9-7.
REMARQUE
Les pressions de gonflage des pneus mentionnées sur la plaque signalétique du véhicule ou sur
l'étiquette d'informations des pneus indiquent les pressions de gonflage des pneus à froid
recommandées, mesurées lorsque les pneus sont froids, après que le véhicule ait été stationné
pendant au moins 3 heures. Lors de la conduite, la température des pneus augmente, ce qui fait
augmenter la pression des pneus.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-31
CX-5_8CA6-EC-11L_Edition1 Page491
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (492,1)

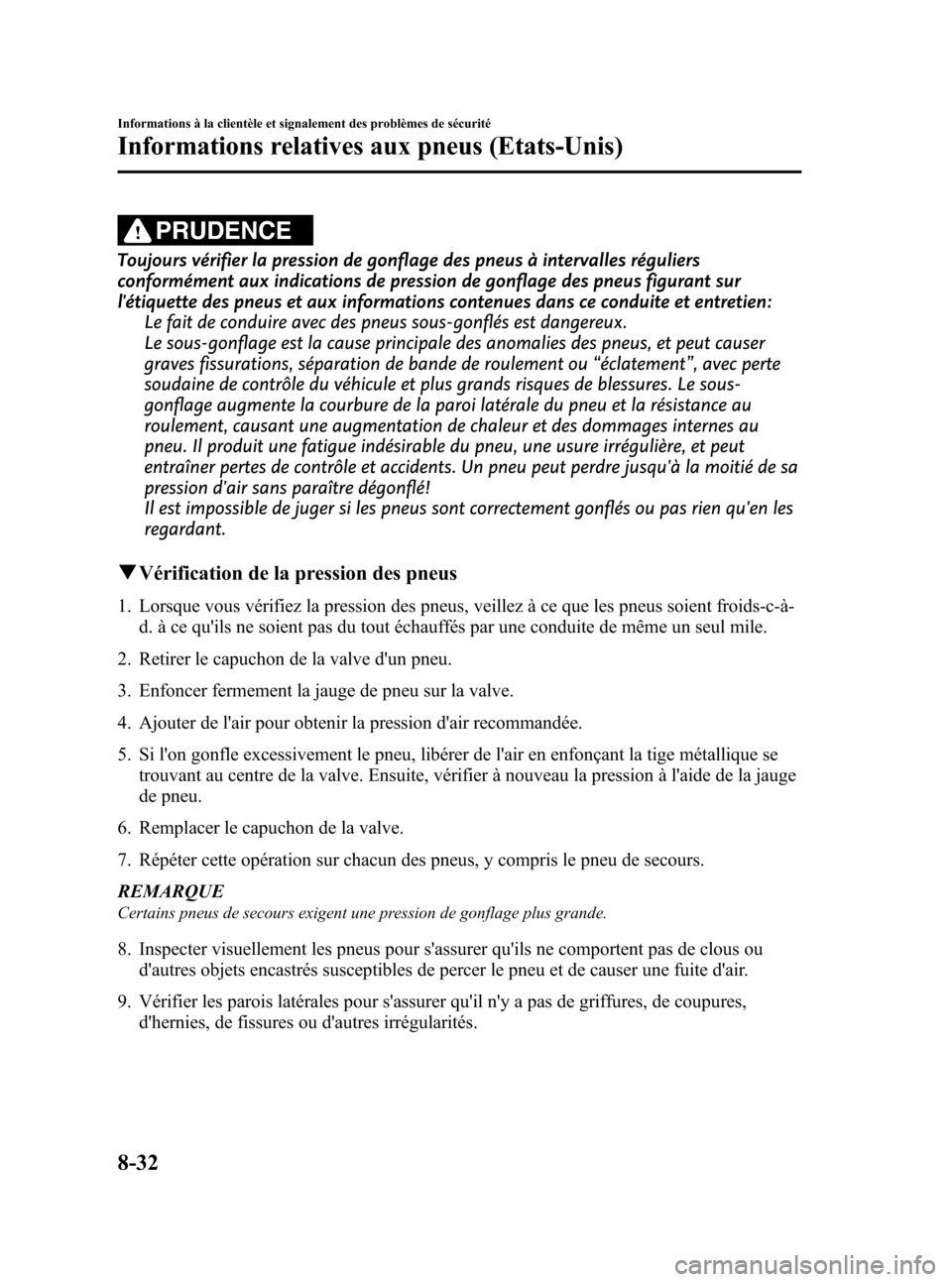

PRUDENCE
Toujours vérifier la pression de gonflage des pneus à intervalles réguliers
conformément aux indications de pression de gonflage des pneus figurant sur
l'étiquette des pneus et aux informations contenues dans ce conduite et entretien:
Le fait de conduire avec des pneus sous-gonflés est dangereux.
Le sous-gonflage est la cause principale des anomalies des pneus, et peut causer
graves fissurations, séparation de bande de roulement ou“éclatement”, avec perte
soudaine de contrôle du véhicule et plus grands risques de blessures. Le sous-
gonflage augmente la courbure de la paroi latérale du pneu et la résistance au
roulement, causant une augmentation de chaleur et des dommages internes au
pneu. Il produit une fatigue indésirable du pneu, une usure irrégulière, et peut
entraîner pertes de contrôle et accidents. Un pneu peut perdre jusqu'à la moitié de sa
pression d'air sans paraître dégonflé!
Il est impossible de juger si les pneus sont correctement gonflés ou pas rien qu'en les
regardant.
qVérification de la pression des pneus
1. Lorsque vous vérifiez la pression des pneus, veillez à ce que les pneus soient froids-c-à-
d. à ce qu'ils ne soient pas du tout échauffés par une conduite de même un seul mile.
2. Retirer le capuchon de la valve d'un pneu.
3. Enfoncer fermement la jauge de pneu sur la valve.
4. Ajouter de l'air pour obtenir la pression d'air recommandée.
5. Si l'on gonfle excessivement le pneu, libérer de l'air en enfonçant la tige métallique se
trouvant au centre de la valve. Ensuite, vérifier à nouveau la pression à l'aide de la jauge
de pneu.
6. Remplacer le capuchon de la valve.
7. Répéter cette opération sur chacun des pneus, y compris le pneu de secours.
REMARQUE
Certains pneus de secours exigent une pression de gonflage plus grande.
8. Inspecter visuellement les pneus pour s'assurer qu'ils ne comportent pas de clous ou
d'autres objets encastrés susceptibles de percer le pneu et de causer une fuite d'air.
9. Vérifier les parois latérales pour s'assurer qu'il n'y a pas de griffures, de coupures,
d'hernies, de fissures ou d'autres irrégularités.
8-32
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8CA6-EC-11L_Edition1 Page492
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (493,1)

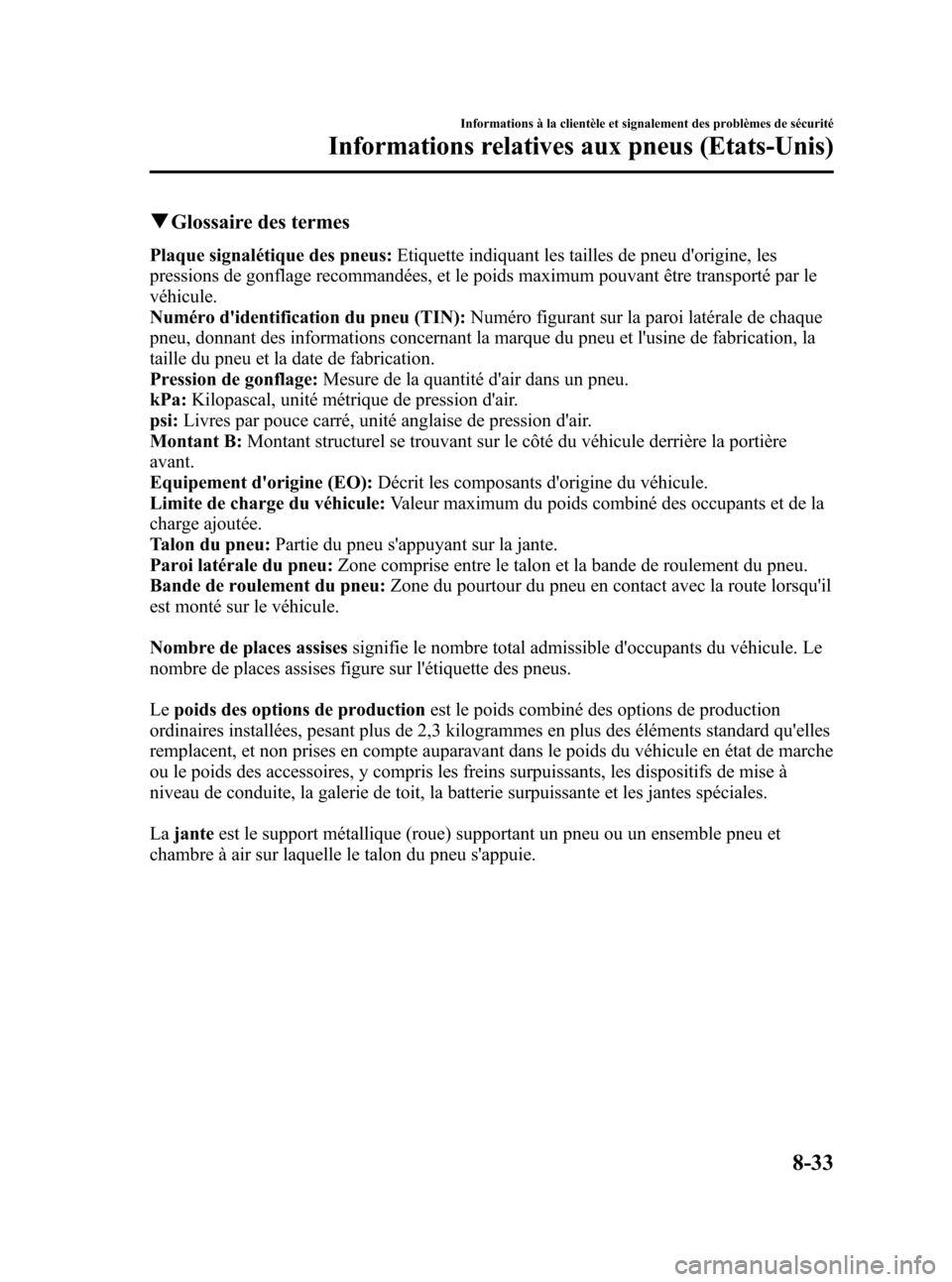

qGlossaire des termes
Plaque signalétique des pneus:Etiquette indiquant les tailles de pneu d'origine, les
pressions de gonflage recommandées, et le poids maximum pouvant être transporté par le
véhicule.
Numéro d'identification du pneu (TIN):Numéro figurant sur la paroi latérale de chaque
pneu, donnant des informations concernant la marque du pneu et l'usine de fabrication, la
taille du pneu et la date de fabrication.
Pression de gonflage:Mesure de la quantité d'air dans un pneu.
kPa:Kilopascal, unité métrique de pression d'air.
psi:Livres par pouce carré, unité anglaise de pression d'air.
Montant B:Montant structurel se trouvant sur le côté du véhicule derrière la portière
avant.
Equipement d'origine (EO):Décrit les composants d'origine du véhicule.
Limite de charge du véhicule:Valeur maximum du poids combiné des occupants et de la
charge ajoutée.
Talon du pneu:Partie du pneu s'appuyant sur la jante.
Paroi latérale du pneu:Zone comprise entre le talon et la bande de roulement du pneu.
Bande de roulement du pneu:Zone du pourtour du pneu en contact avec la route lorsqu'il
est monté sur le véhicule.
Nombre de places assisessignifie le nombre total admissible d'occupants du véhicule. Le
nombre de places assises figure sur l'étiquette des pneus.
Lepoids des options de productionest le poids combiné des options de production
ordinaires installées, pesant plus de 2,3 kilogrammes en plus des éléments standard qu'elles
remplacent, et non prises en compte auparavant dans le poids du véhicule en état de marche
ou le poids des accessoires, y compris les freins surpuissants, les dispositifs de mise à
niveau de conduite, la galerie de toit, la batterie surpuissante et les jantes spéciales.
Lajanteest le support métallique (roue) supportant un pneu ou un ensemble pneu et
chambre à air sur laquelle le talon du pneu s'appuie.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-33
CX-5_8CA6-EC-11L_Edition1 Page493
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (494,1)

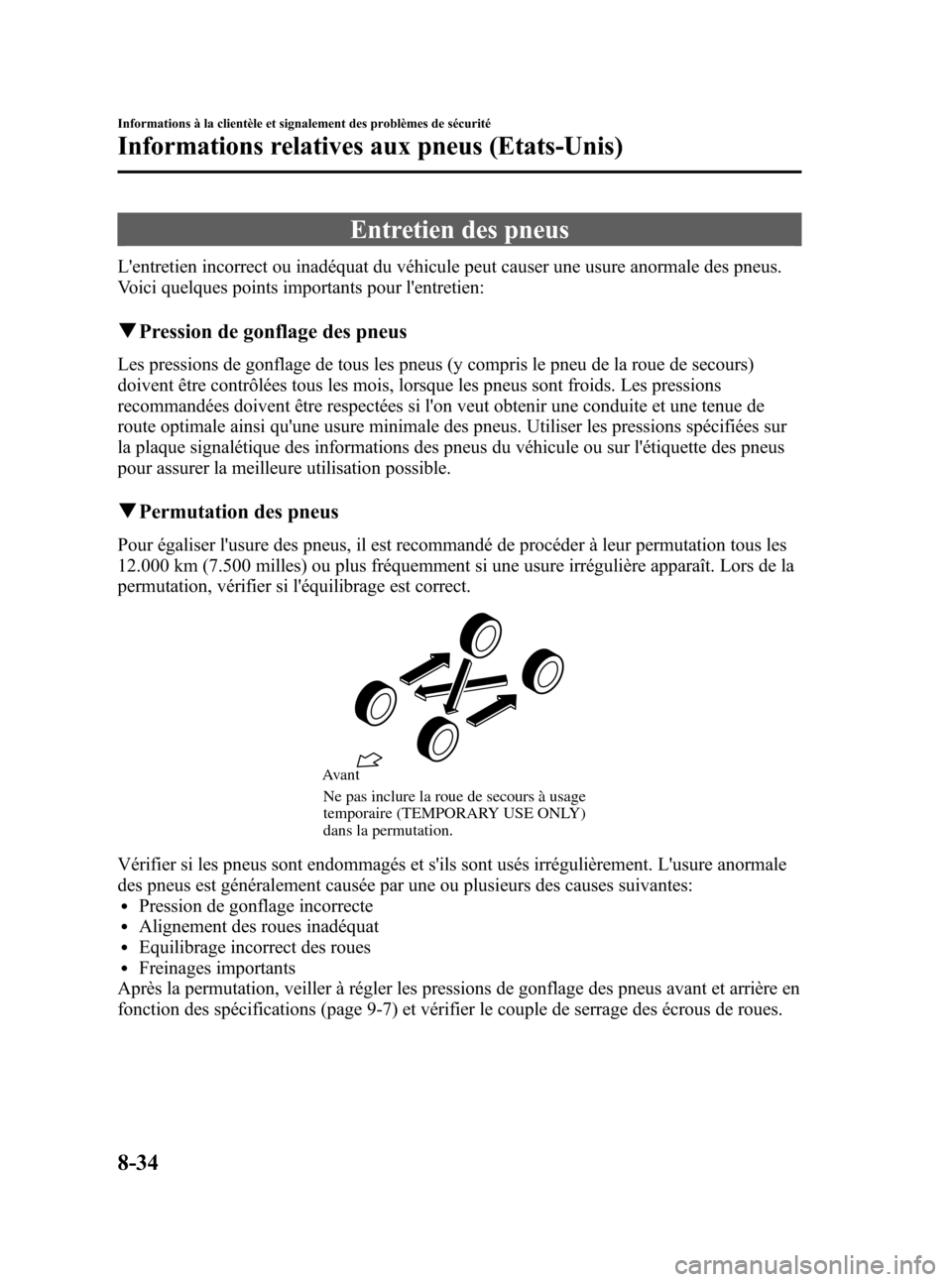

Entretien des pneus
L'entretien incorrect ou inadéquat du véhicule peut causer une usure anormale des pneus.
Voici quelques points importants pour l'entretien:
qPression de gonflage des pneus
Les pressions de gonflage de tous les pneus (y compris le pneu de la roue de secours)
doivent être contrôlées tous les mois, lorsque les pneus sont froids. Les pressions
recommandées doivent être respectées si l'on veut obtenir une conduite et une tenue de
route optimale ainsi qu'une usure minimale des pneus. Utiliser les pressions spécifiées sur
la plaque signalétique des informations des pneus du véhicule ou sur l'étiquette des pneus
pour assurer la meilleure utilisation possible.
qPermutation des pneus
Pour égaliser l'usure des pneus, il est recommandé de procéder à leur permutation tous les
12.000 km (7.500 milles) ou plus fréquemment si une usure irrégulière apparaît. Lors de la
permutation, vérifier si l'équilibrage est correct.
Ne pas inclure la roue de secours à usage
temporaire (TEMPORARY USE ONLY)
dans la permutation. Avant
Vérifier si les pneus sont endommagés et s'ils sont usés irrégulièrement. L'usure anormale
des pneus est généralement causée par une ou plusieurs des causes suivantes:
lPression de gonflage incorrectelAlignement des roues inadéquatlEquilibrage incorrect des roueslFreinages importants
Après la permutation, veiller à régler les pressions de gonflage des pneus avant et arrière en
fonction des spécifications (page 9-7) et vérifier le couple de serrage des écrous de roues.
8-34
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8CA6-EC-11L_Edition1 Page494
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (495,1)

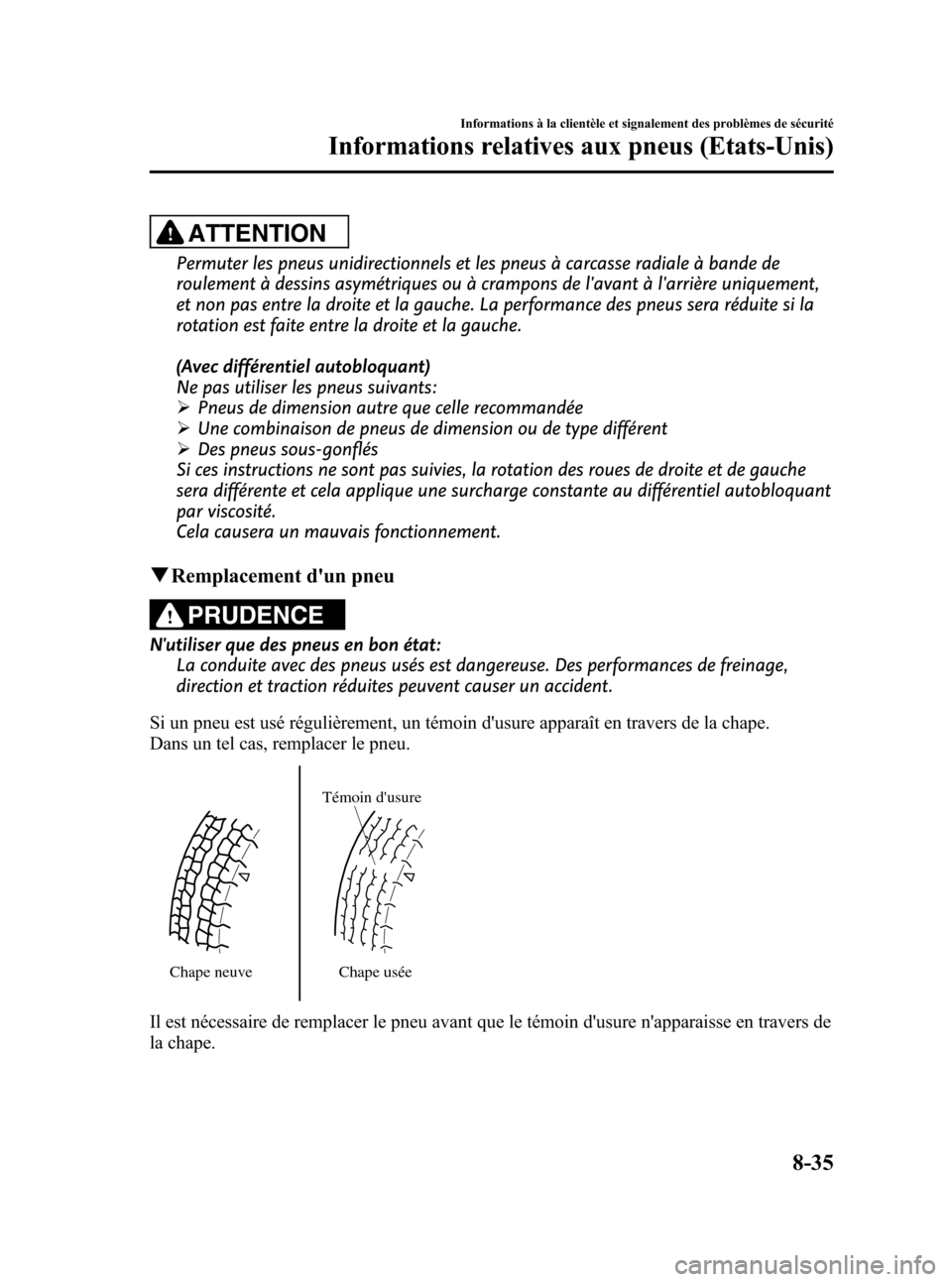

ATTENTION
Permuter les pneus unidirectionnels et les pneus à carcasse radiale à bande de
roulement à dessins asymétriques ou à crampons de l'avant à l'arrière uniquement,
et non pas entre la droite et la gauche. La performance des pneus sera réduite si la
rotation est faite entre la droite et la gauche.
(Avec différentiel autobloquant)
Ne pas utiliser les pneus suivants:
ØPneus de dimension autre que celle recommandée
ØUne combinaison de pneus de dimension ou de type différent
ØDes pneus sous-gonflés
Si ces instructions ne sont pas suivies, la rotation des roues de droite et de gauche
sera différente et cela applique une surcharge constante au différentiel autobloquant
par viscosité.
Cela causera un mauvais fonctionnement.
qRemplacement d'un pneu
PRUDENCE
N'utiliser que des pneus en bon état:
La conduite avec des pneus usés est dangereuse. Des performances de freinage,
direction et traction réduites peuvent causer un accident.
Si un pneu est usé régulièrement, un témoin d'usure apparaît en travers de la chape.
Dans un tel cas, remplacer le pneu.
Chape neuveTémoin d'usure
Chape usée
Il est nécessaire de remplacer le pneu avant que le témoin d'usure n'apparaisse en travers de
la chape.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-35
CX-5_8CA6-EC-11L_Edition1 Page495
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (496,1)

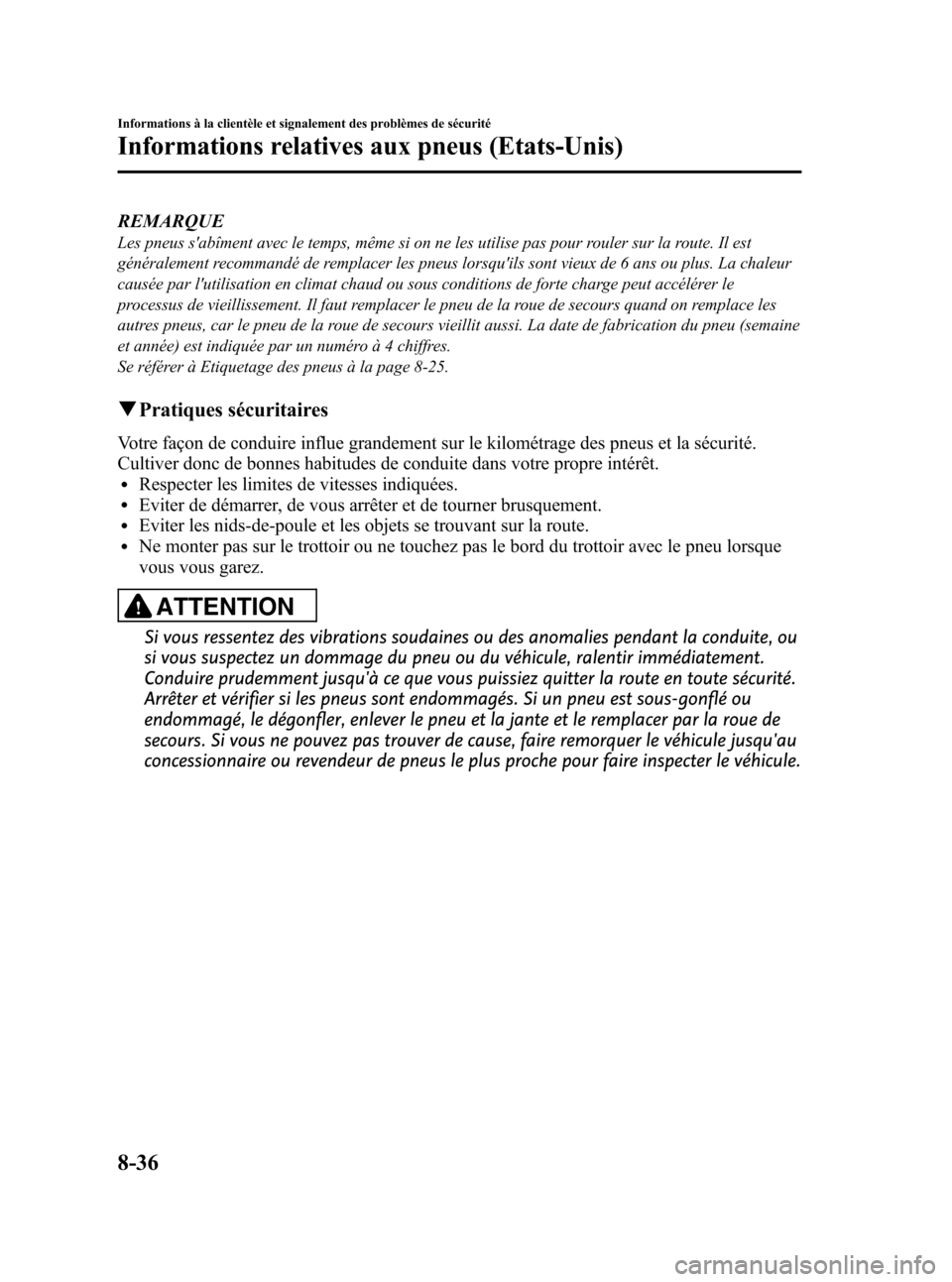

REMARQUE
Les pneus s'abîment avec le temps, même si on ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les pneus lorsqu'ils sont vieux de 6 ans ou plus. La chaleur
causée par l'utilisation en climat chaud ou sous conditions de forte charge peut accélérer le
processus de vieillissement. Il faut remplacer le pneu de la roue de secours quand on remplace les
autres pneus, car le pneu de la roue de secours vieillit aussi. La date de fabrication du pneu (semaine
et année) est indiquée par un numéro à 4 chiffres.
Se référer à Etiquetage des pneus à la page 8-25.
qPratiques sécuritaires
Votre façon de conduire influe grandement sur le kilométrage des pneus et la sécurité.
Cultiver donc de bonnes habitudes de conduite dans votre propre intérêt.
lRespecter les limites de vitesses indiquées.lEviter de démarrer, de vous arrêter et de tourner brusquement.lEviter les nids-de-poule et les objets se trouvant sur la route.lNe monter pas sur le trottoir ou ne touchez pas le bord du trottoir avec le pneu lorsque
vous vous garez.
ATTENTION
Si vous ressentez des vibrations soudaines ou des anomalies pendant la conduite, ou
si vous suspectez un dommage du pneu ou du véhicule, ralentir immédiatement.
Conduire prudemment jusqu'à ce que vous puissiez quitter la route en toute sécurité.
Arrêter et vérifier si les pneus sont endommagés. Si un pneu est sous-gonflé ou
endommagé, le dégonfler, enlever le pneu et la jante et le remplacer par la roue de
secours. Si vous ne pouvez pas trouver de cause, faire remorquer le véhicule jusqu'au
concessionnaire ou revendeur de pneus le plus proche pour faire inspecter le véhicule.
8-36
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8CA6-EC-11L_Edition1 Page496
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (497,1)
Chargement du véhicule
Le présent chapitre indique comment charger correctement le véhicule et/ou la remorque et
conserver le poids du véhicule chargé dans les limites nominales, avec ou sans remorque.
En chargeant correctement le véhicule, on peut obtenir les meilleures performances
possibles de son véhicule. Avant de charger votre véhicule, familiariser avec les termes
suivants pour déterminer les normes de poids du véhicule, avec ou sans remorque, sur la
base de l'étiquette du certificat de sécurité du véhicule et de l'étiquette d'informations
relatives au chargement et aux pneus:
PRUDENCE
Véhicule surchargé:
Il est dangereux de surcharger un véhicule. Un véhicule surchargé peut mettre les
passagers en danger. Le poids excessif sur le système de suspension du véhicule peut
causer une panne des ressorts ou des amortisseurs, une panne des freins, des
problèmes de conduite ou de direction, des irrégularités d'usure des pneus, des
anomalies des pneus ou d'autres dommages.
Un véhicule surchargé est plus difficile à conduire et à contrôler. La distance
nécessaire pour s'arrêter augmente aussi. En cas de surcharge vraiment excessive, les
freins risquent de ne plus fonctionner du tout, en particulier sur les pentes fortes. La
charge qu'un pneu peut supporter est fonction à la fois de la taille du pneu, de sa
plage de chargement, et de la pression de gonflage correspondante.
Ne jamais surcharger le véhicule et toujours se conformer aux normes de poids du
véhicule indiquées sur les étiquettes du certificat de sécurité et des informations
relatives au chargement et aux pneus.
Le poids en état de marche de base est le poids du véhicule comprenant le réservoir
plein de carburant et tout l'équipement standard. Il ne comprend pas les passagers,
les paquets ou les équipements en option.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-37
CX-5_8CA6-EC-11L_Edition1 Page497
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (498,1)

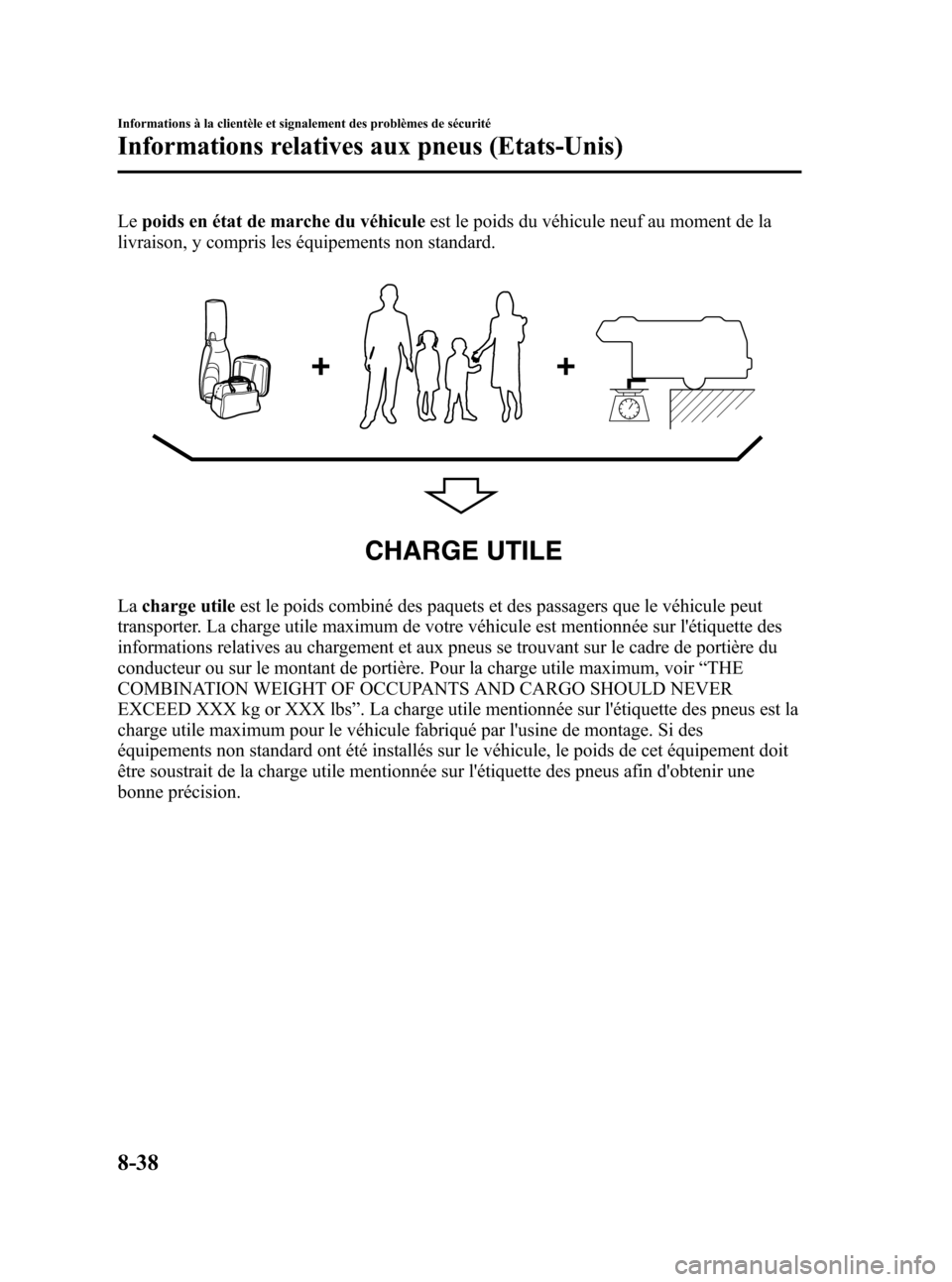

Lepoids en état de marche du véhiculeest le poids du véhicule neuf au moment de la
livraison, y compris les équipements non standard.
CHARGE UTILE
Lacharge utileest le poids combiné des paquets et des passagers que le véhicule peut
transporter. La charge utile maximum de votre véhicule est mentionnée sur l'étiquette des
informations relatives au chargement et aux pneus se trouvant sur le cadre de portière du
conducteur ou sur le montant de portière. Pour la charge utile maximum, voir“THE
COMBINATION WEIGHT OF OCCUPANTS AND CARGO SHOULD NEVER
EXCEED XXX kg or XXX lbs”. La charge utile mentionnée sur l'étiquette des pneus est la
charge utile maximum pour le véhicule fabriqué par l'usine de montage. Si des
équipements non standard ont été installés sur le véhicule, le poids de cet équipement doit
être soustrait de la charge utile mentionnée sur l'étiquette des pneus afin d'obtenir une
bonne précision.
8-38
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8CA6-EC-11L_Edition1 Page498
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (499,1)

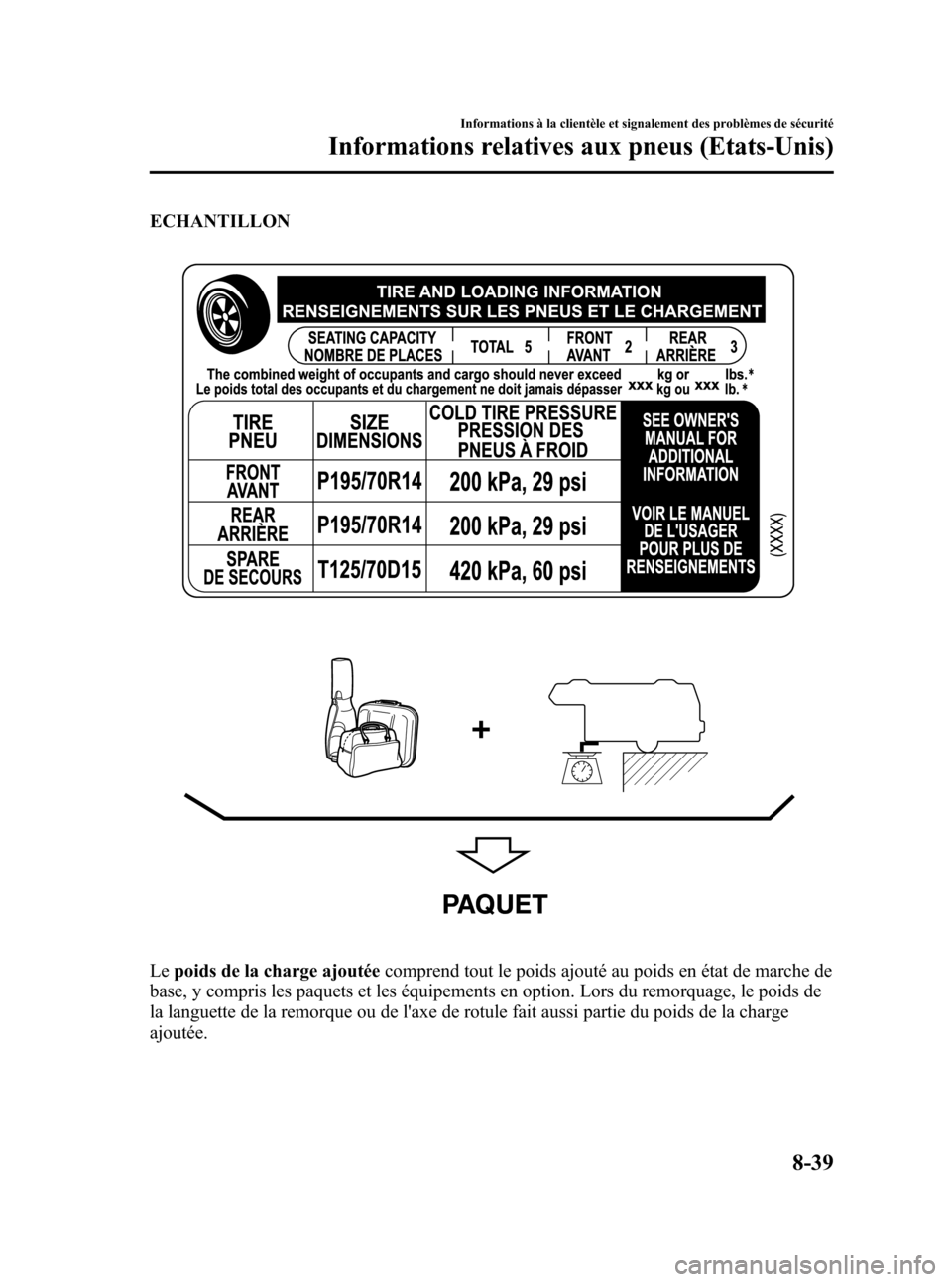

ECHANTILLON
PAQUET
Lepoids de la charge ajoutéecomprend tout le poids ajouté au poids en état de marche de
base, y compris les paquets et les équipements en option. Lors du remorquage, le poids de
la languette de la remorque ou de l'axe de rotule fait aussi partie du poids de la charge
ajoutée.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-39
CX-5_8CA6-EC-11L_Edition1 Page499
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (500,1)

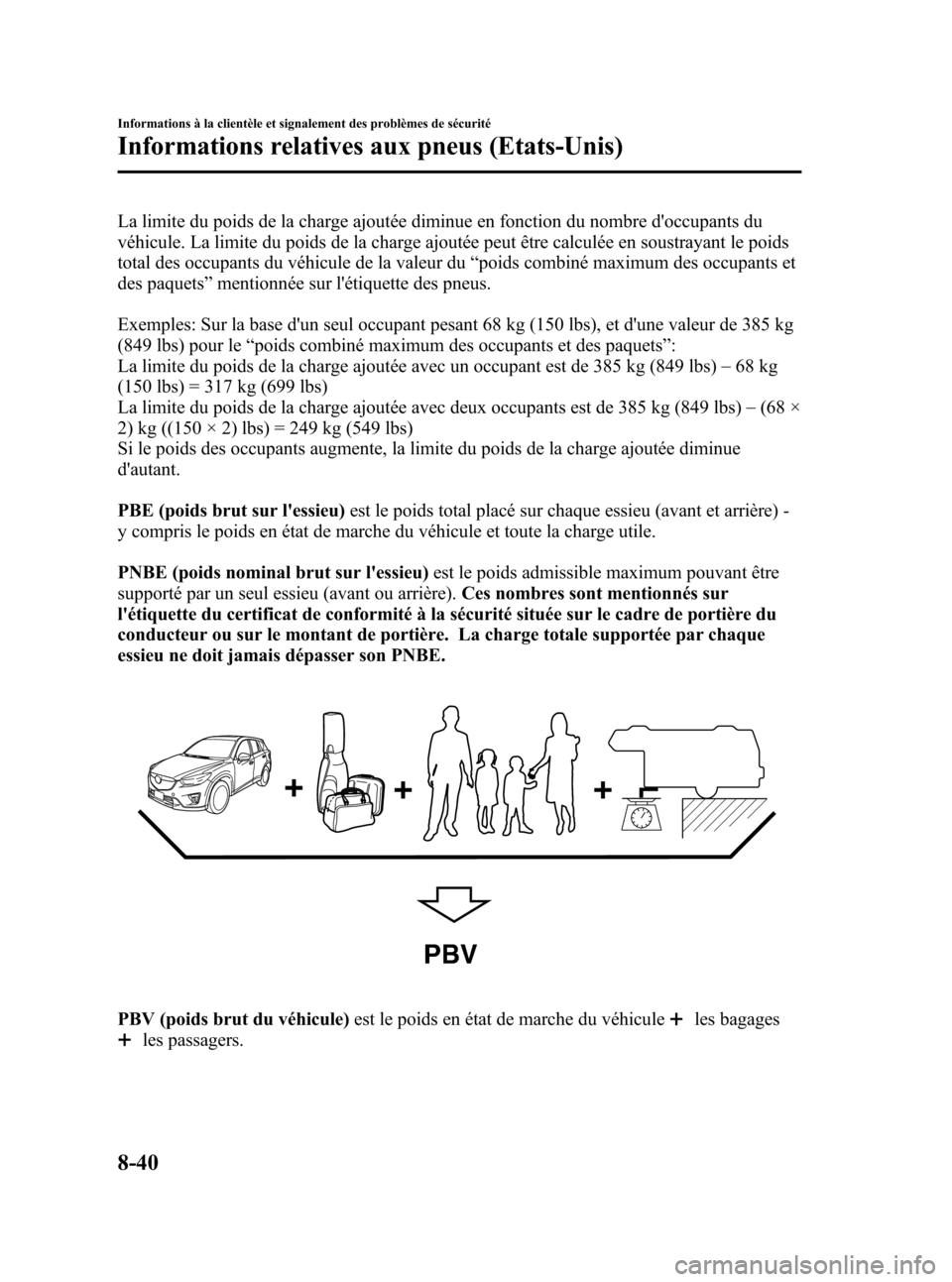

La limite du poids de la charge ajoutée diminue en fonction du nombre d'occupants du
véhicule. La limite du poids de la charge ajoutée peut être calculée en soustrayant le poids
total des occupants du véhicule de la valeur du“poids combiné maximum des occupants et
des paquets”mentionnée sur l'étiquette des pneus.
Exemples: Sur la base d'un seul occupant pesant 68 kg (150 lbs), et d'une valeur de 385 kg
(849 lbs) pour le“poids combiné maximum des occupants et des paquets”:
La limite du poids de la charge ajoutée avec un occupant est de 385 kg (849 lbs)_
68 kg
(150 lbs) = 317 kg (699 lbs)
La limite du poids de la charge ajoutée avec deux occupants est de 385 kg (849 lbs)_
(68 ×
2) kg ((150 × 2) lbs) = 249 kg (549 lbs)
Si le poids des occupants augmente, la limite du poids de la charge ajoutée diminue
d'autant.
PBE (poids brut sur l'essieu)est le poids total placé sur chaque essieu (avant et arrière) -
y compris le poids en état de marche du véhicule et toute la charge utile.
PNBE (poids nominal brut sur l'essieu)est le poids admissible maximum pouvant être
supporté par un seul essieu (avant ou arrière).Ces nombres sont mentionnés sur
l'étiquette du certificat de conformité à la sécurité située sur le cadre de portière du
conducteur ou sur le montant de portière. La charge totale supportée par chaque
essieu ne doit jamais dépasser son PNBE.
PBV
PBV (poids brut du véhicule)est le poids en état de marche du véhiculeles bagages
les passagers.
8-40
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8CA6-EC-11L_Edition1 Page500
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L
