4-34
Med vožnjo
Instrumentna ploša in prikazovalnik

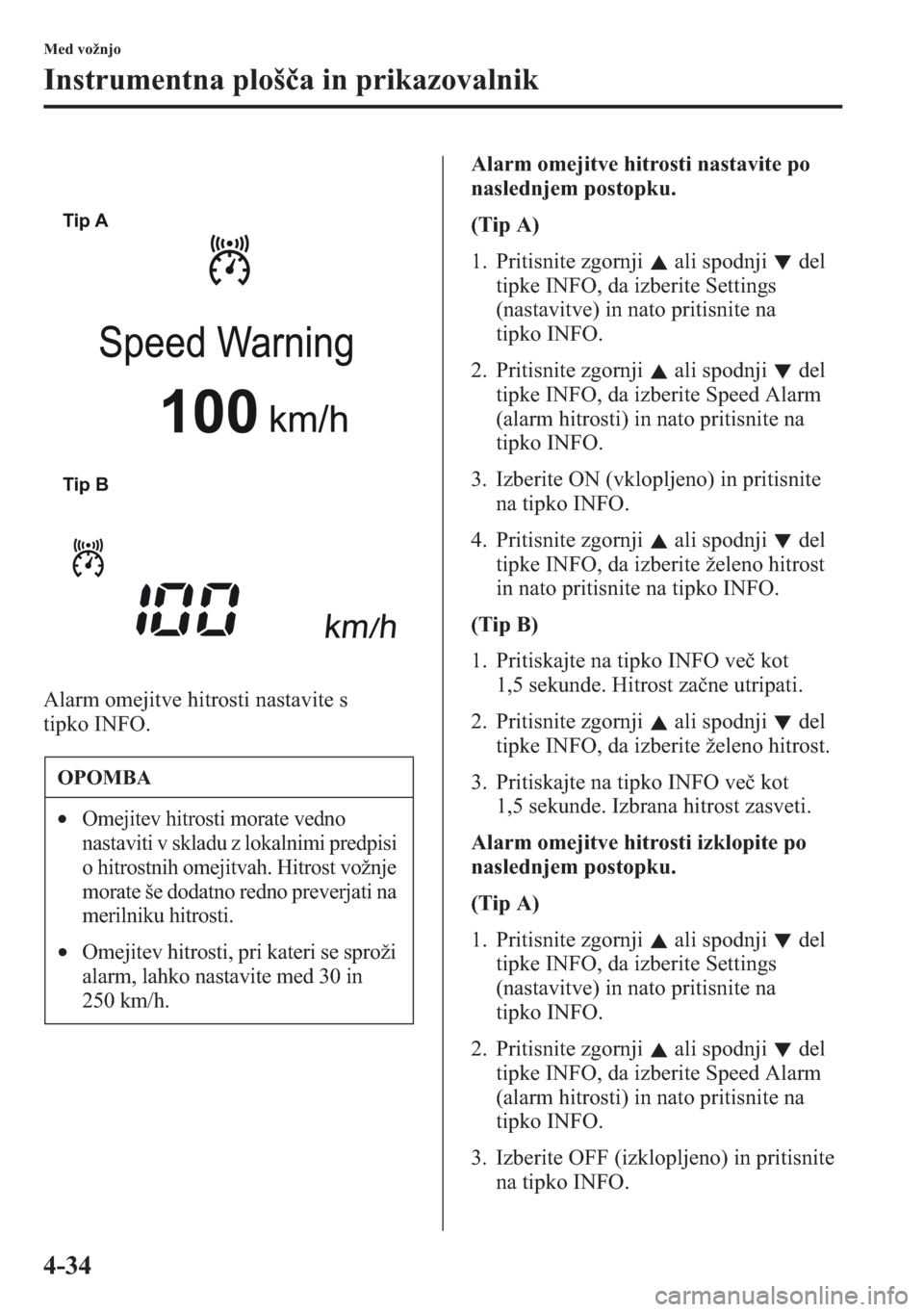

Alarm omejitve hitrosti nastavite s
tipko INFO.Alarm omejitve hitrosti nastavite po
naslednjem postopku.
(Tip A)
1. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite Settings
(nastavitve) in nato pritisnite na
tipko INFO.
2. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite Speed Alarm
(alarm hitrosti) in nato pritisnite na
tipko INFO.
3. Izberite ON (vklopljeno) in pritisnite
na tipko INFO.
4. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite želeno hitrost
in nato pritisnite na tipko INFO.
(Tip B)
1. Pritiskajte na tipko INFO ve kot
1,5 sekunde. Hitrost zane utripati.
2. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite želeno hitrost.
3. Pritiskajte na tipko INFO ve kot
1,5 sekunde. Izbrana hitrost zasveti.
Alarm omejitve hitrosti izklopite po
naslednjem postopku.
(Tip A)
1. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite Settings
(nastavitve) in nato pritisnite na
tipko INFO.
2. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite Speed Alarm
(alarm hitrosti) in nato pritisnite na
tipko INFO.
3. Izberite OFF (izklopljeno) in pritisnite
na tipko INFO.
OPOMBA
•Omejitev hitrosti morate vedno
nastaviti v skladu z lokalnimi predpisi
o hitrostnih omejitvah. Hitrost vožnje
morate še dodatno redno preverjati na
merilniku hitrosti.
•Omejitev hitrosti, pri kateri se sproži
alarm, lahko nastavite med 30 in
250 km/h.
Tip A
Tip B

4-35
Med vožnjo
Instrumentna ploša in prikazovalnik

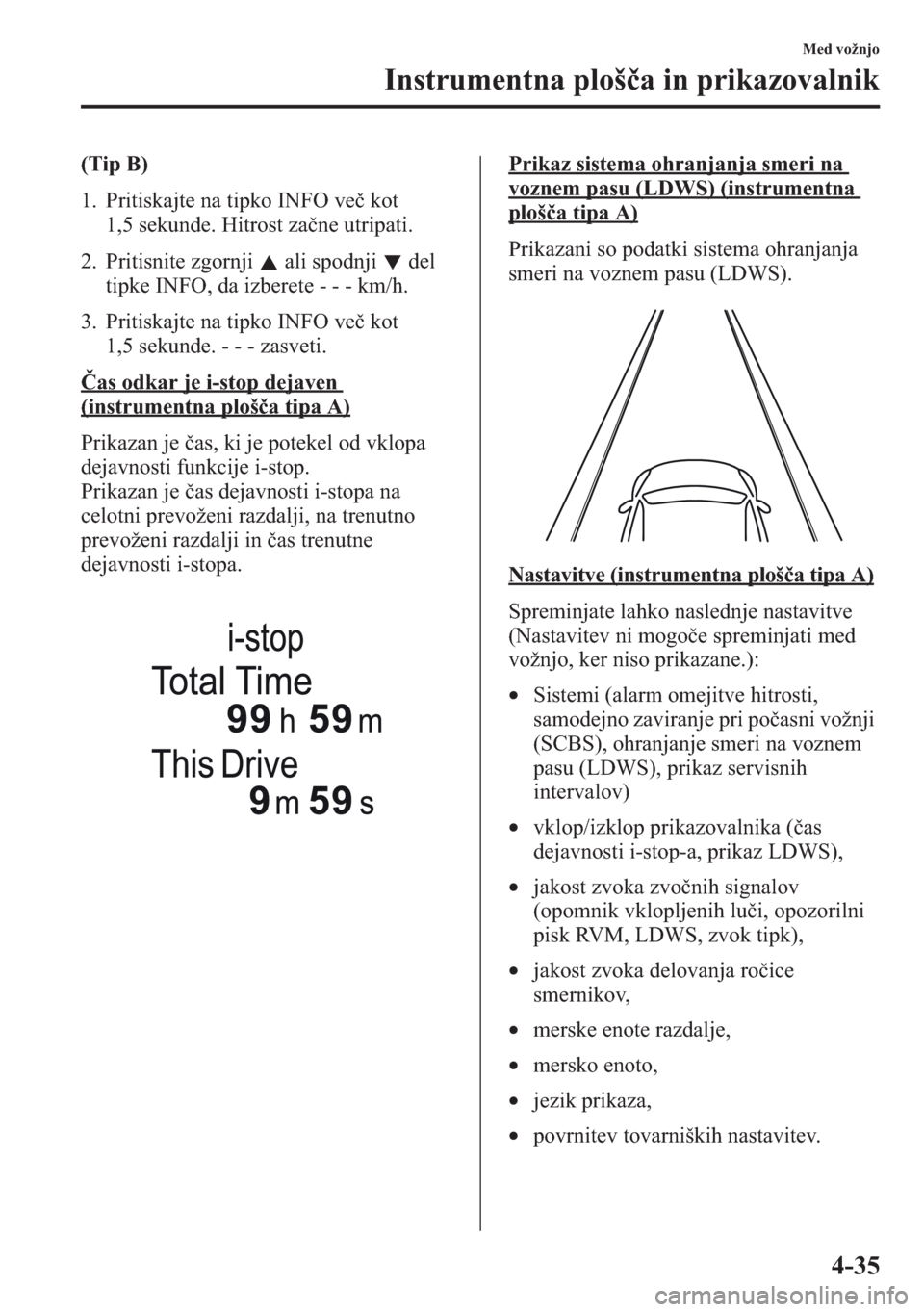

(Tip B)
1. Pritiskajte na tipko INFO ve kot
1,5 sekunde. Hitrost zane utripati.
2. Pritisnite zgornji ali spodnji del
tipke INFO, da izberete - - - km/h.
3. Pritiskajte na tipko INFO ve kot
1,5 sekunde. - - - zasveti.
as odkar je i-stop dejaven
(instrumentna ploša tipa A)
Prikazan je as, ki je potekel od vklopa
dejavnosti funkcije i-stop.
Prikazan je as dejavnosti i-stopa na
celotni prevoženi razdalji, na trenutno
prevoženi razdalji in as trenutne
dejavnosti i-stopa.Prikaz sistema ohranjanja smeri na
voznem pasu (LDWS) (instrumentna
ploša tipa A)
Prikazani so podatki sistema ohranjanja
smeri na voznem pasu (LDWS).
Nastavitve (instrumentna ploša tipa A)
Spreminjate lahko naslednje nastavitve
(Nastavitev ni mogoe spreminjati med
vožnjo, ker niso prikazane.):
•Sistemi (alarm omejitve hitrosti,
samodejno zaviranje pri poasni vožnji
(SCBS), ohranjanje smeri na voznem
pasu (LDWS), prikaz servisnih
intervalov)
•vklop/izklop prikazovalnika (as
dejavnosti i-stop-a, prikaz LDWS),
•jakost zvoka zvonih signalov
(opomnik vklopljenih lui, opozorilni
pisk RVM, LDWS, zvok tipk),
•jakost zvoka delovanja roice
smernikov,
•merske enote razdalje,
•mersko enoto,
•jezik prikaza,
•povrnitev tovarniških nastavitev.

4-36
Med vožnjo
Instrumentna ploša in prikazovalnik

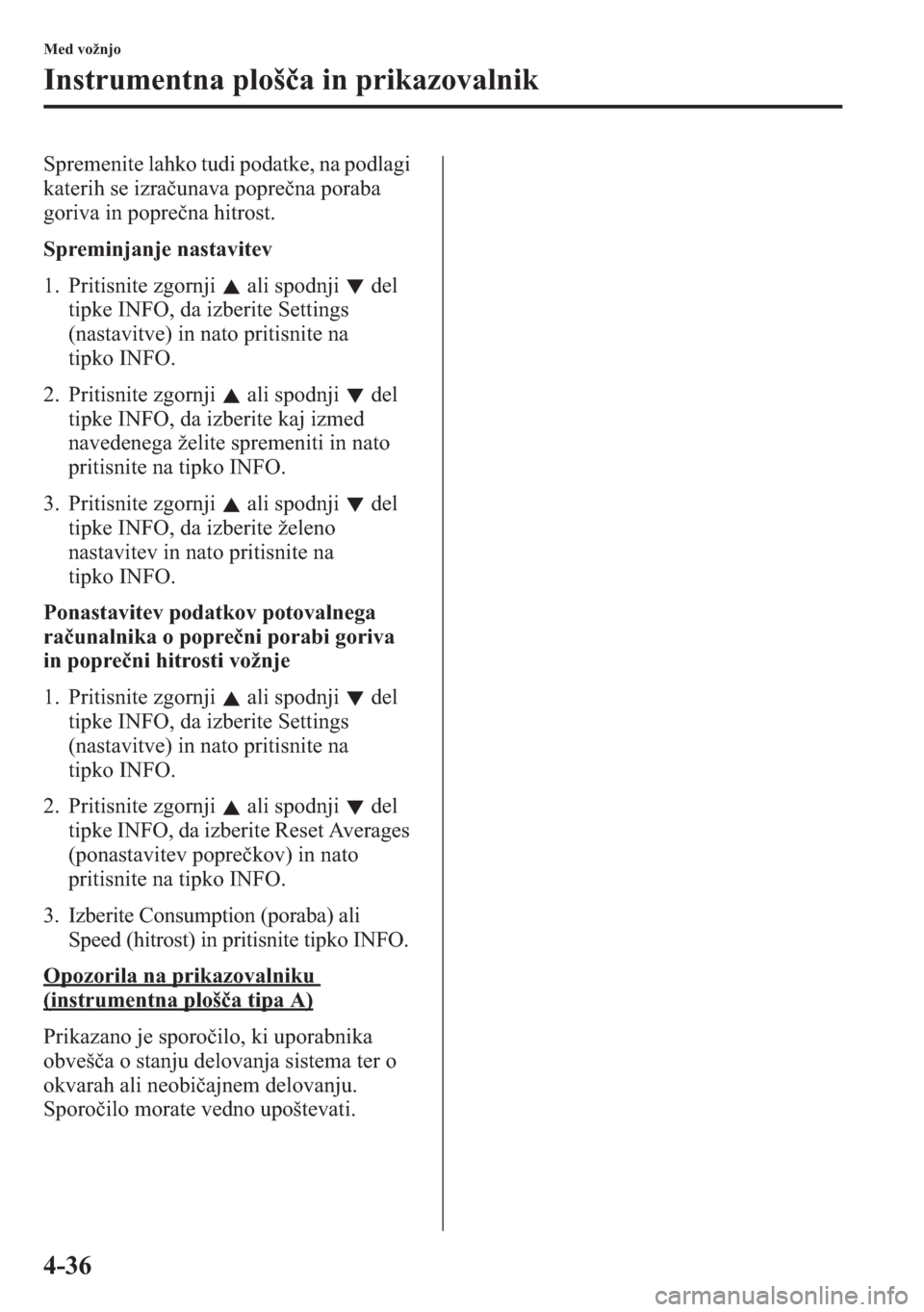

Spremenite lahko tudi podatke, na podlagi
katerih se izraunava poprena poraba
goriva in poprena hitrost.
Spreminjanje nastavitev
1. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite Settings
(nastavitve) in nato pritisnite na
tipko INFO.
2. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite kaj izmed
navedenega želite spremeniti in nato
pritisnite na tipko INFO.
3. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite želeno
nastavitev in nato pritisnite na
tipko INFO.
Ponastavitev podatkov potovalnega
raunalnika o popreni porabi goriva
in popreni hitrosti vožnje
1. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite Settings
(nastavitve) in nato pritisnite na
tipko INFO.
2. Pritisnite zgornji ali spodnji del
tipke INFO, da izberite Reset Averages
(ponastavitev poprekov) in nato
pritisnite na tipko INFO.
3. Izberite Consumption (poraba) ali
Speed (hitrost) in pritisnite tipko INFO.
Opozorila na prikazovalniku
(instrumentna ploša tipa A)
Prikazano je sporoilo, ki uporabnika
obveša o stanju delovanja sistema ter o
okvarah ali neobiajnem delovanju.
Sporoilo morate vedno upoštevati.

4-37
Med vožnjo
Instrumentna ploša in prikazovalnik

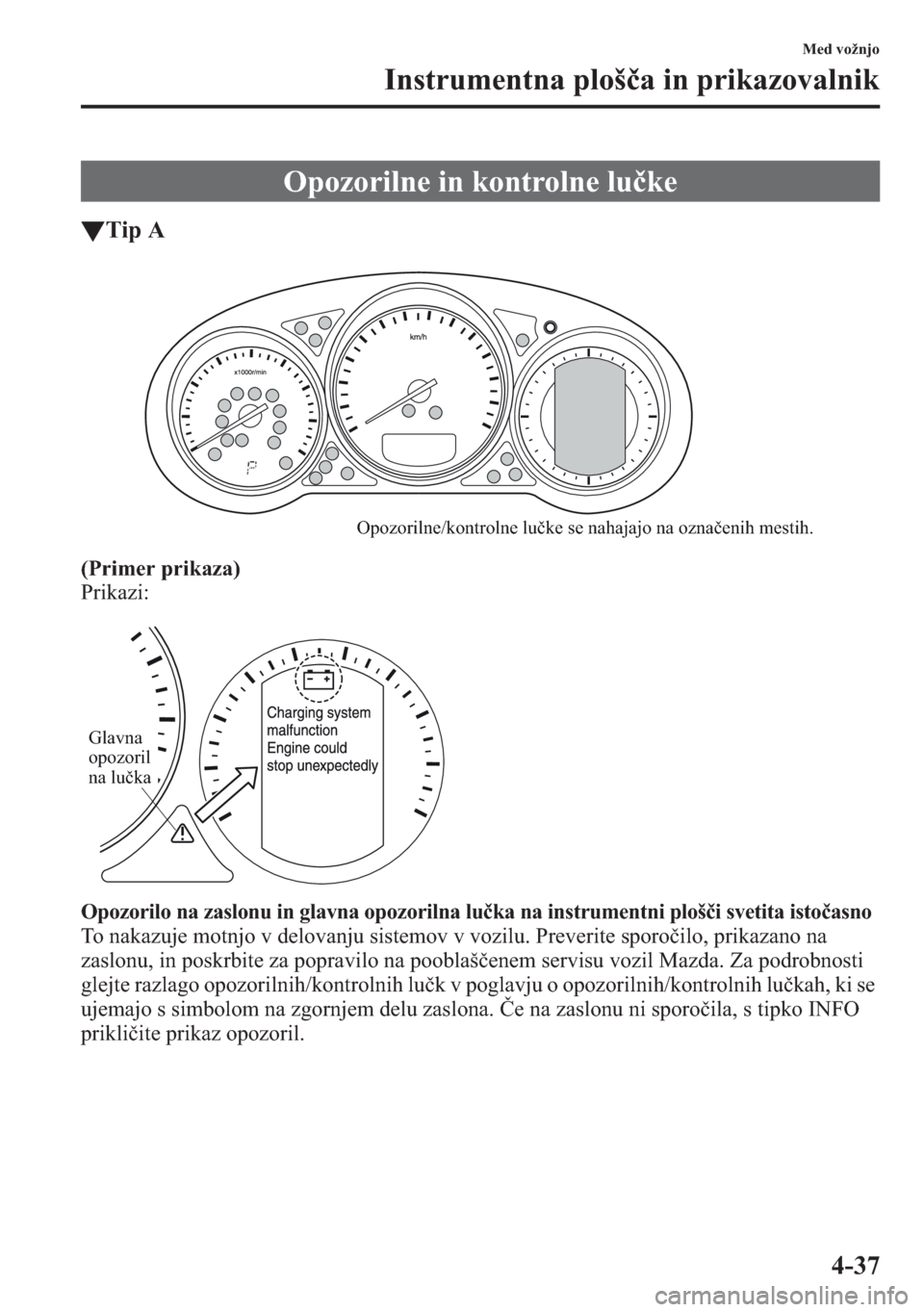

tTip A
(Primer prikaza)
Prikazi:
Opozorilo na zaslonu in glavna opozorilna luka na instrumentni ploši svetita istoasno
To nakazuje motnjo v delovanju sistemov v vozilu. Preverite sporoilo, prikazano na
zaslonu, in poskrbite za popravilo na pooblašenem servisu vozil Mazda. Za podrobnosti
glejte razlago opozorilnih/kontrolnih luk v poglavju o opozorilnih/kontrolnih lukah, ki se
ujemajo s simbolom na zgornjem delu zaslona. e na zaslonu ni sporoila, s tipko INFO
prikliite prikaz opozoril.
Opozorilne in kontrolne luke
Opozorilne/kontrolne lučke se nahajajo na označenih mestih.
Glavna
opozoril
na lučka

4-38
Med vožnjo
Instrumentna ploša in prikazovalnik

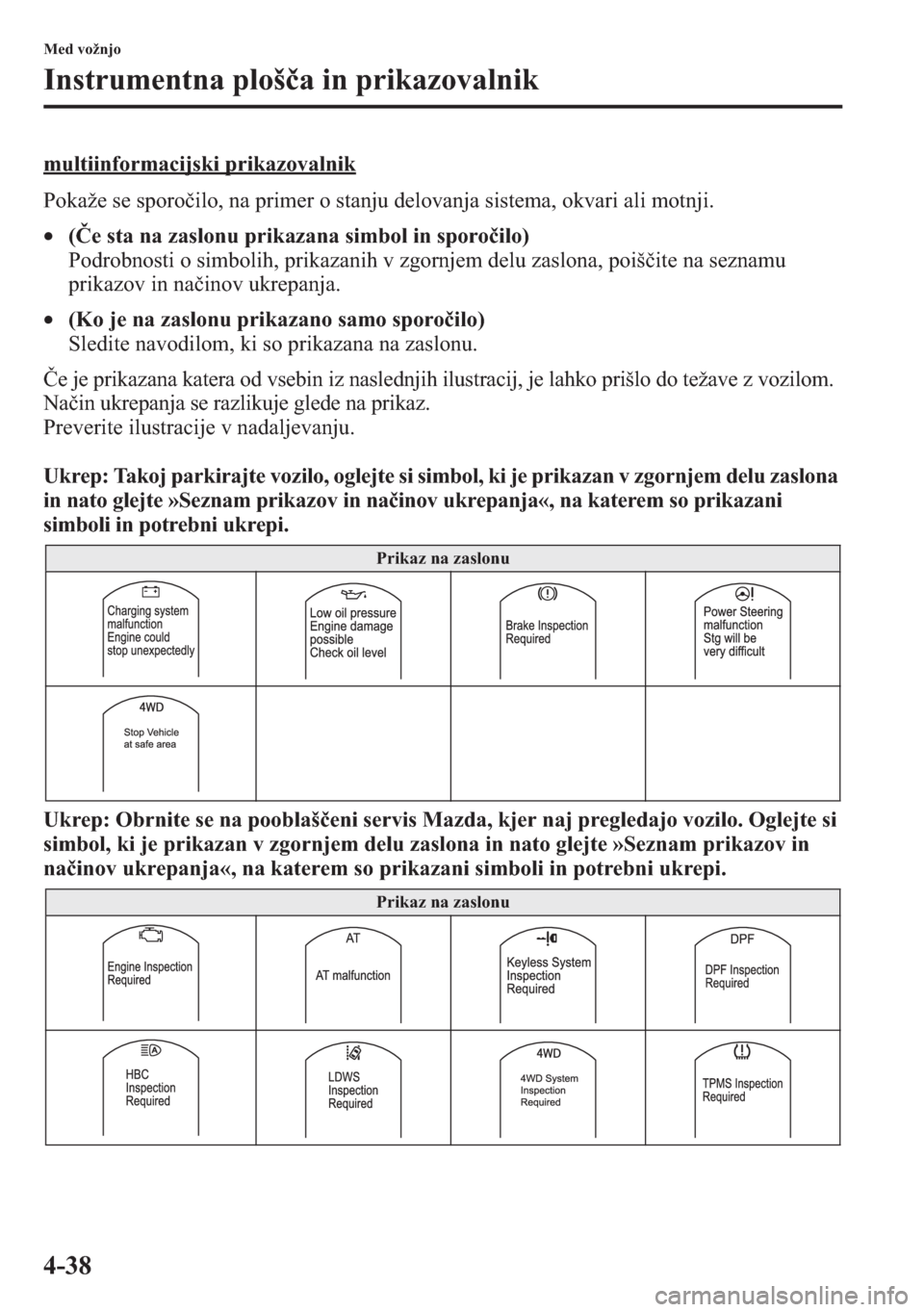

multiinformacijski prikazovalnik
Pokaže se sporoilo, na primer o stanju delovanja sistema, okvari ali motnji.
•(e sta na zaslonu prikazana simbol in sporoilo)
Podrobnosti o simbolih, prikazanih v zgornjem delu zaslona, poišite na seznamu
prikazov in nainov ukrepanja.
•(Ko je na zaslonu prikazano samo sporoilo)
Sledite navodilom, ki so prikazana na zaslonu.
e je prikazana katera od vsebin iz naslednjih ilustracij, je lahko prišlo do težave z vozilom.
Nain ukrepanja se razlikuje glede na prikaz.
Preverite ilustracije v nadaljevanju.
Ukrep: Takoj parkirajte vozilo, oglejte si simbol, ki je prikazan v zgornjem delu zaslona
in nato glejte »Seznam prikazov in nainov ukrepanja«, na katerem so prikazani
simboli in potrebni ukrepi.
Ukrep: Obrnite se na pooblašeni servis Mazda, kjer naj pregledajo vozilo. Oglejte si
simbol, ki je prikazan v zgornjem delu zaslona in nato glejte »Seznam prikazov in
nainov ukrepanja«, na katerem so prikazani simboli in potrebni ukrepi.
Prikaz na zaslonu
Prikaz na zaslonu

4-39
Med vožnjo
Instrumentna ploša in prikazovalnik

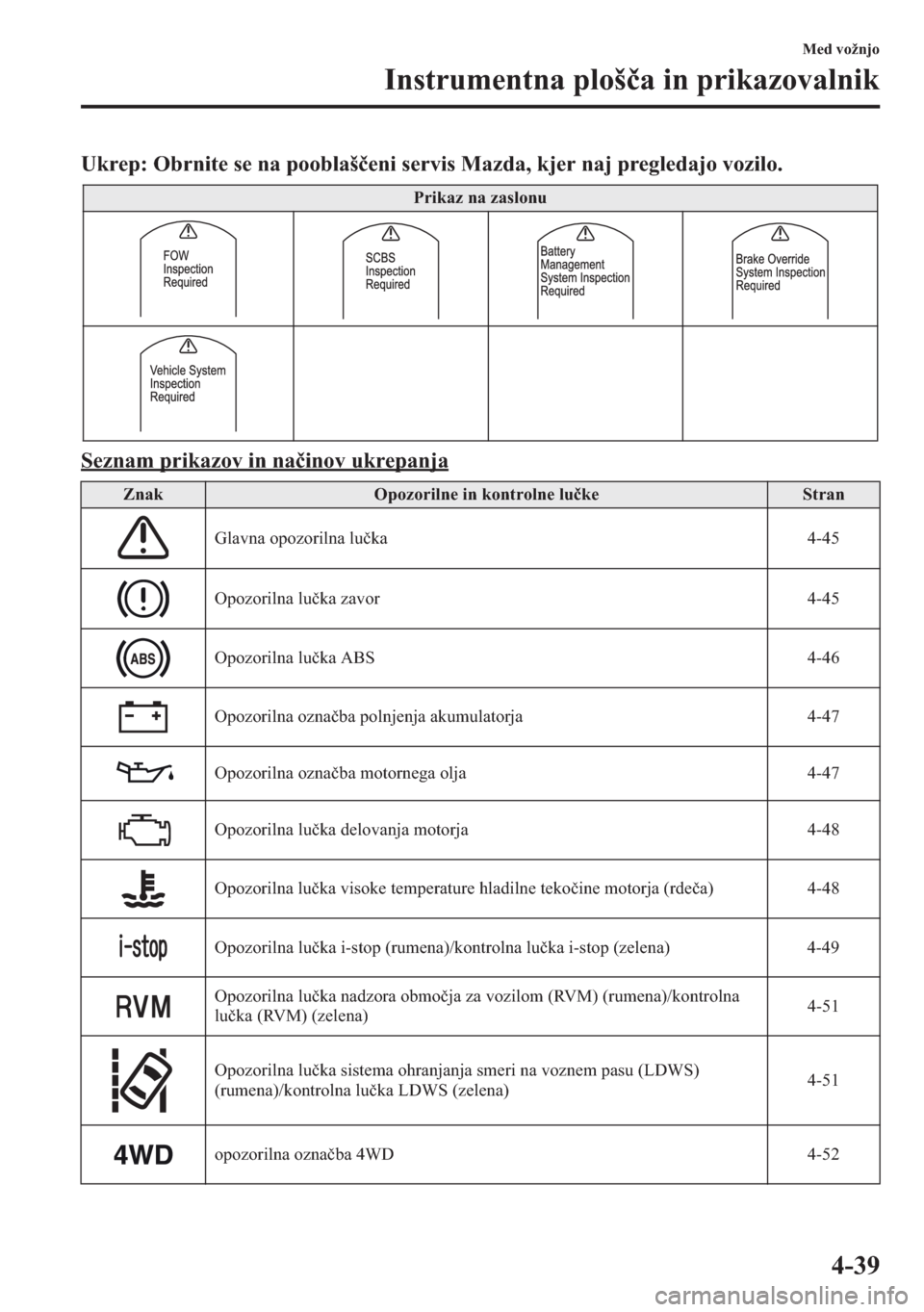

Ukrep: Obrnite se na pooblašeni servis Mazda, kjer naj pregledajo vozilo.
Seznam prikazov in nainov ukrepanja
Prikaz na zaslonu
ZnakOpozorilne in kontrolne lukeStran
Glavna opozorilna luka 4-45
Opozorilna luka zavor 4-45
Opozorilna luka ABS 4-46
Opozorilna oznaba polnjenja akumulatorja 4-47
Opozorilna oznaba motornega olja 4-47
Opozorilna luka delovanja motorja 4-48
Opozorilna luka visoke temperature hladilne tekoine motorja (rdea) 4-48
Opozorilna luka i-stop (rumena)/kontrolna luka i-stop (zelena) 4-49
Opozorilna luka nadzora obmoja za vozilom (RVM) (rumena)/kontrolna
luka (RVM) (zelena)4-51
Opozorilna luka sistema ohranjanja smeri na voznem pasu (LDWS)
(rumena)/kontrolna luka LDWS (zelena)4-51
opozorilna oznaba 4WD 4-52

4-40
Med vožnjo
Instrumentna ploša in prikazovalnik

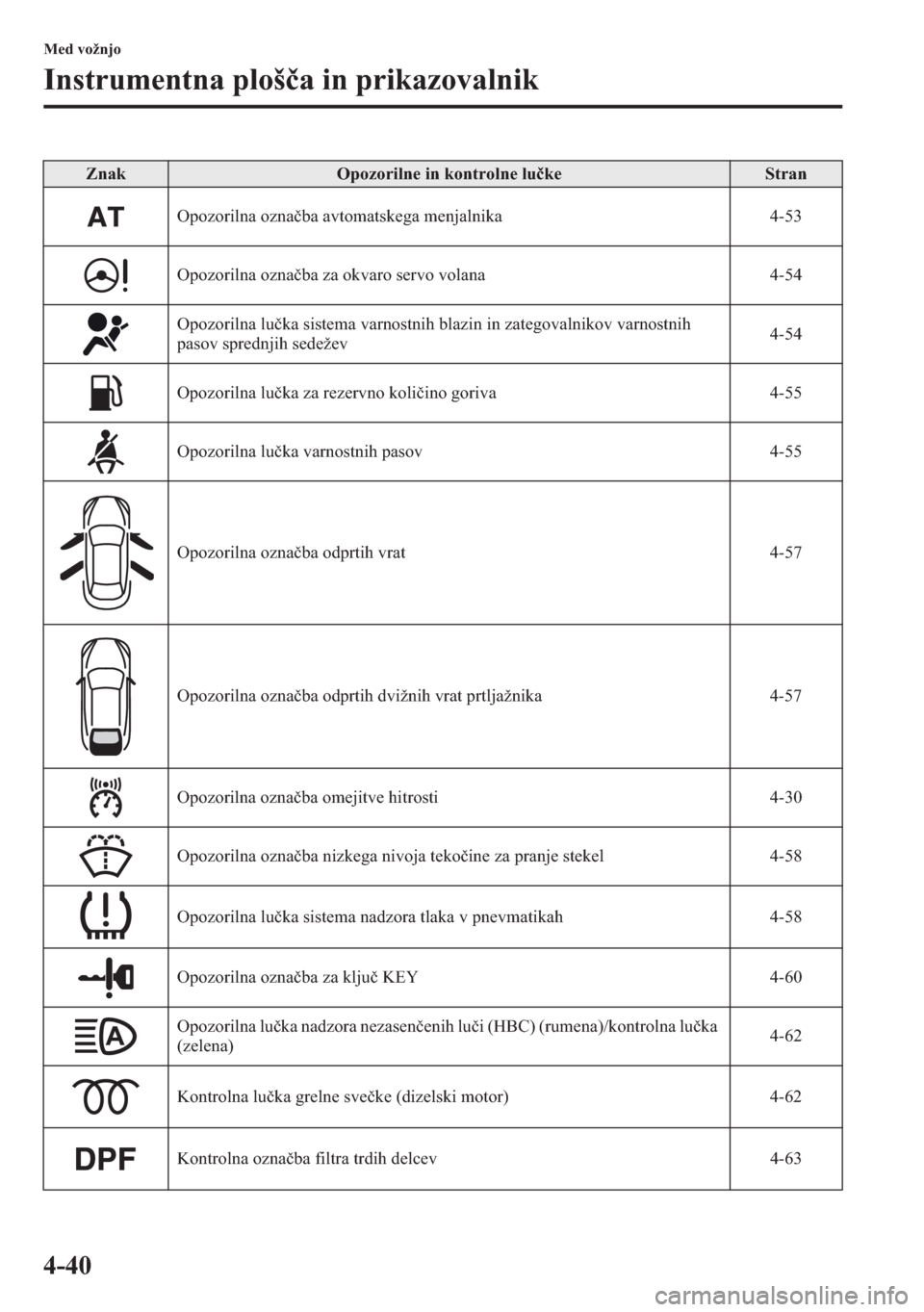

ZnakOpozorilne in kontrolne lukeStran
Opozorilna oznaba avtomatskega menjalnika 4-53
Opozorilna oznaba za okvaro servo volana 4-54
Opozorilna luka sistema varnostnih blazin in zategovalnikov varnostnih
pasov sprednjih sedežev4-54
Opozorilna luka za rezervno koliino goriva 4-55
Opozorilna luka varnostnih pasov 4-55
Opozorilna oznaba odprtih vrat 4-57
Opozorilna oznaba odprtih dvižnih vrat prtljažnika 4-57
Opozorilna oznaba omejitve hitrosti 4-30
Opozorilna oznaba nizkega nivoja tekoine za pranje stekel 4-58
Opozorilna luka sistema nadzora tlaka v pnevmatikah 4-58
Opozorilna oznaba za klju KEY 4-60
Opozorilna luka nadzora nezasenenih lui (HBC) (rumena)/kontrolna luka
(zelena)4-62
Kontrolna luka grelne sveke (dizelski motor) 4-62
Kontrolna oznaba filtra trdih delcev 4-63

4-41
Med vožnjo
Instrumentna ploša in prikazovalnik

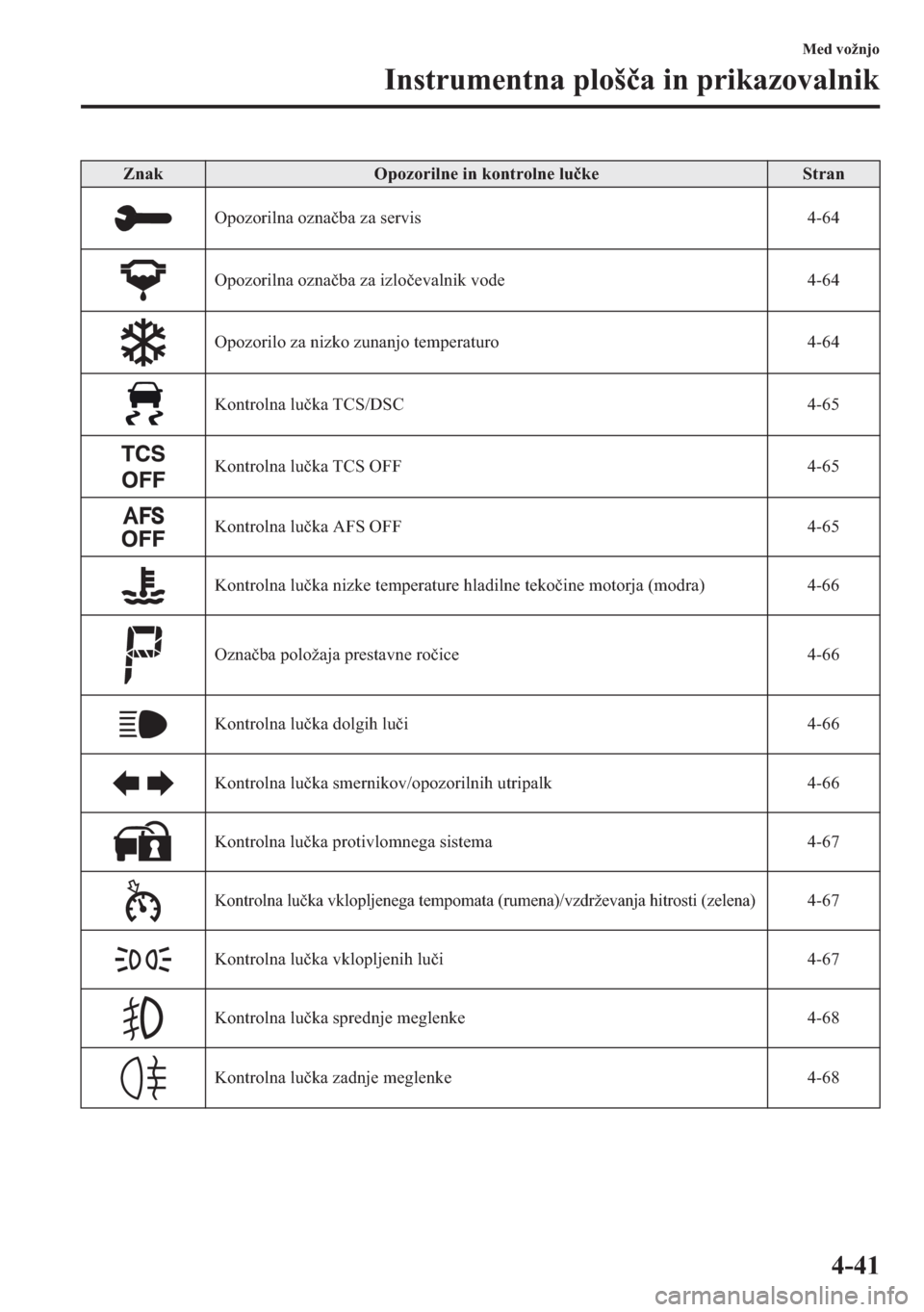

ZnakOpozorilne in kontrolne lukeStran
Opozorilna oznaba za servis 4-64
Opozorilna oznaba za izloevalnik vode 4-64
Opozorilo za nizko zunanjo temperaturo 4-64
Kontrolna luka TCS/DSC 4-65
Kontrolna luka TCS OFF 4-65
Kontrolna luka AFS OFF 4-65
Kontrolna luka nizke temperature hladilne tekoine motorja (modra) 4-66
Oznaba položaja prestavne roice 4-66
Kontrolna luka dolgih lui 4-66
Kontrolna luka smernikov/opozorilnih utripalk 4-66
Kontrolna luka protivlomnega sistema 4-67
Kontrolna luka vklopljenega tempomata (rumena)/vzdrževanja hitrosti (zelena)4-67
Kontrolna luka vklopljenih lui 4-67
Kontrolna luka sprednje meglenke 4-68
Kontrolna luka zadnje meglenke 4-68

4-42
Med vožnjo
Instrumentna ploša in prikazovalnik

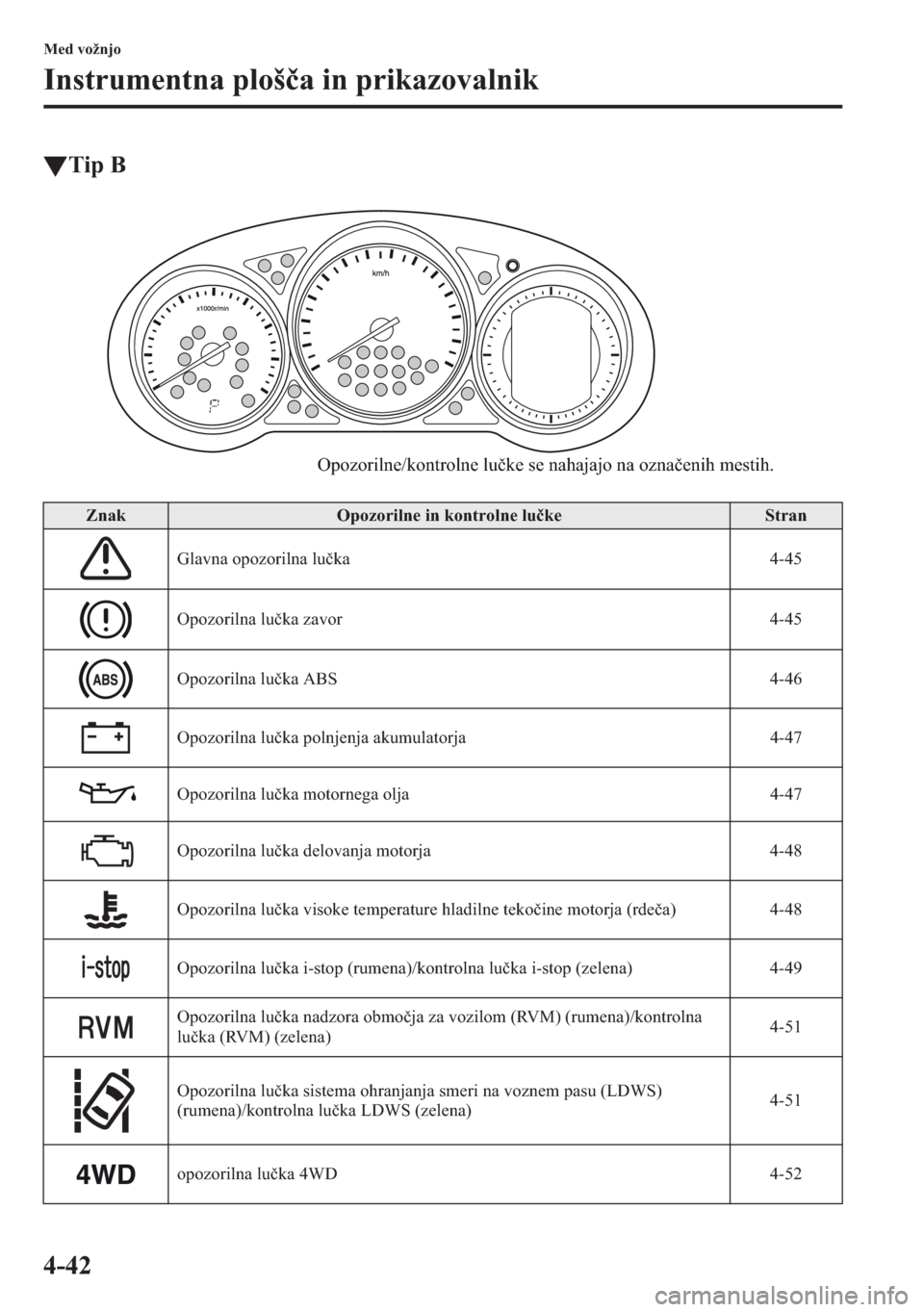

tTip B
ZnakOpozorilne in kontrolne lukeStran
Glavna opozorilna luka 4-45
Opozorilna luka zavor 4-45
Opozorilna luka ABS 4-46
Opozorilna luka polnjenja akumulatorja 4-47
Opozorilna luka motornega olja 4-47
Opozorilna luka delovanja motorja 4-48
Opozorilna luka visoke temperature hladilne tekoine motorja (rdea) 4-48
Opozorilna luka i-stop (rumena)/kontrolna luka i-stop (zelena) 4-49
Opozorilna luka nadzora obmoja za vozilom (RVM) (rumena)/kontrolna
luka (RVM) (zelena)4-51
Opozorilna luka sistema ohranjanja smeri na voznem pasu (LDWS)
(rumena)/kontrolna luka LDWS (zelena)4-51
opozorilna luka 4WD 4-52
Opozorilne/kontrolne lučke se nahajajo na označenih mestih.

4-43
Med vožnjo
Instrumentna ploša in prikazovalnik

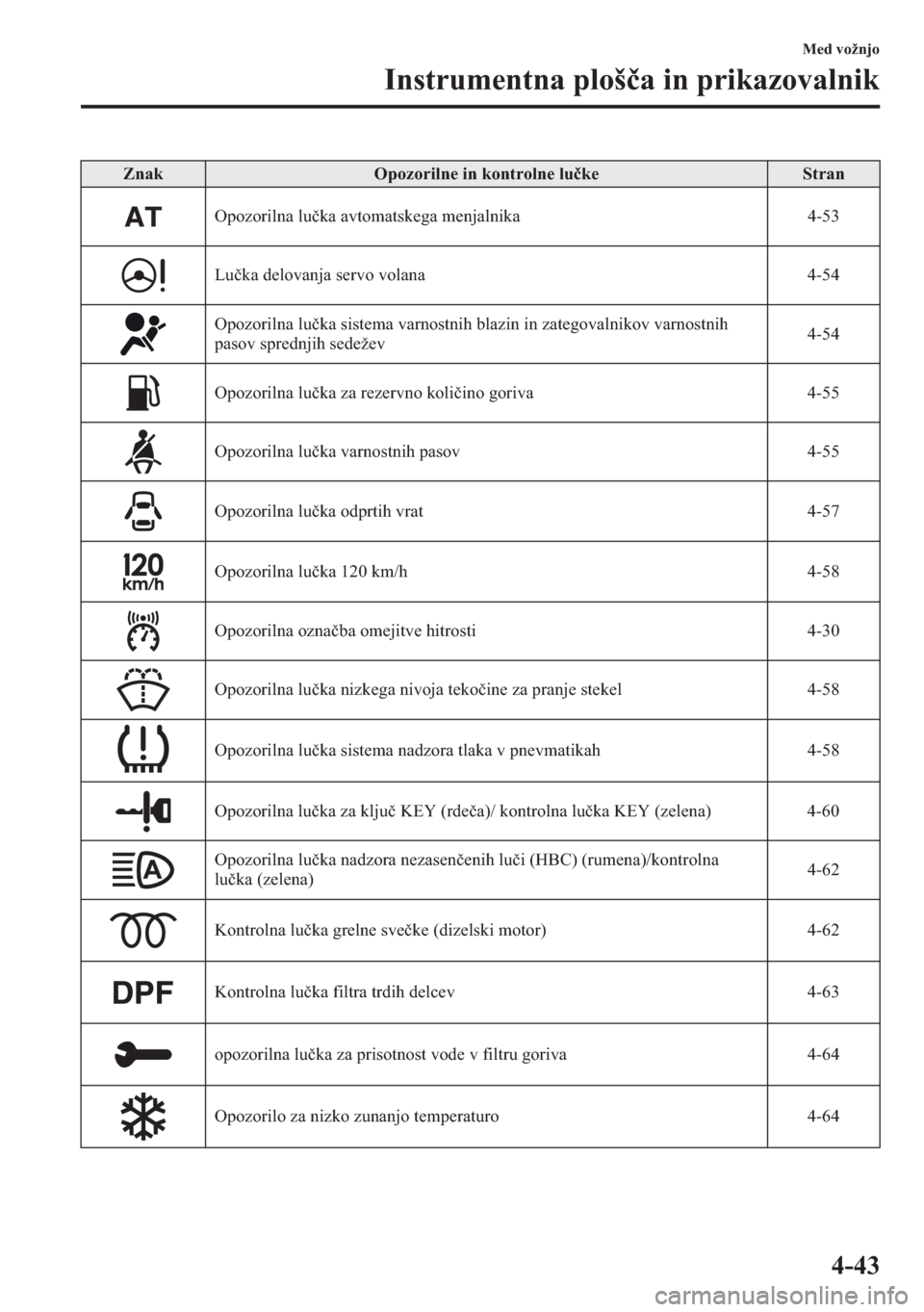

ZnakOpozorilne in kontrolne lukeStran
Opozorilna luka avtomatskega menjalnika 4-53
Luka delovanja servo volana 4-54
Opozorilna luka sistema varnostnih blazin in zategovalnikov varnostnih
pasov sprednjih sedežev4-54
Opozorilna luka za rezervno koliino goriva 4-55
Opozorilna luka varnostnih pasov 4-55
Opozorilna luka odprtih vrat 4-57
Opozorilna luka 120 km/h 4-58
Opozorilna oznaba omejitve hitrosti 4-30
Opozorilna luka nizkega nivoja tekoine za pranje stekel 4-58
Opozorilna luka sistema nadzora tlaka v pnevmatikah 4-58
Opozorilna luka za klju KEY (rdea)/ kontrolna luka KEY (zelena) 4-60
Opozorilna luka nadzora nezasenenih lui (HBC) (rumena)/kontrolna
luka (zelena)4-62
Kontrolna luka grelne sveke (dizelski motor) 4-62
Kontrolna luka filtra trdih delcev 4-63
opozorilna luka za prisotnost vode v filtru goriva 4-64
Opozorilo za nizko zunanjo temperaturo 4-64
