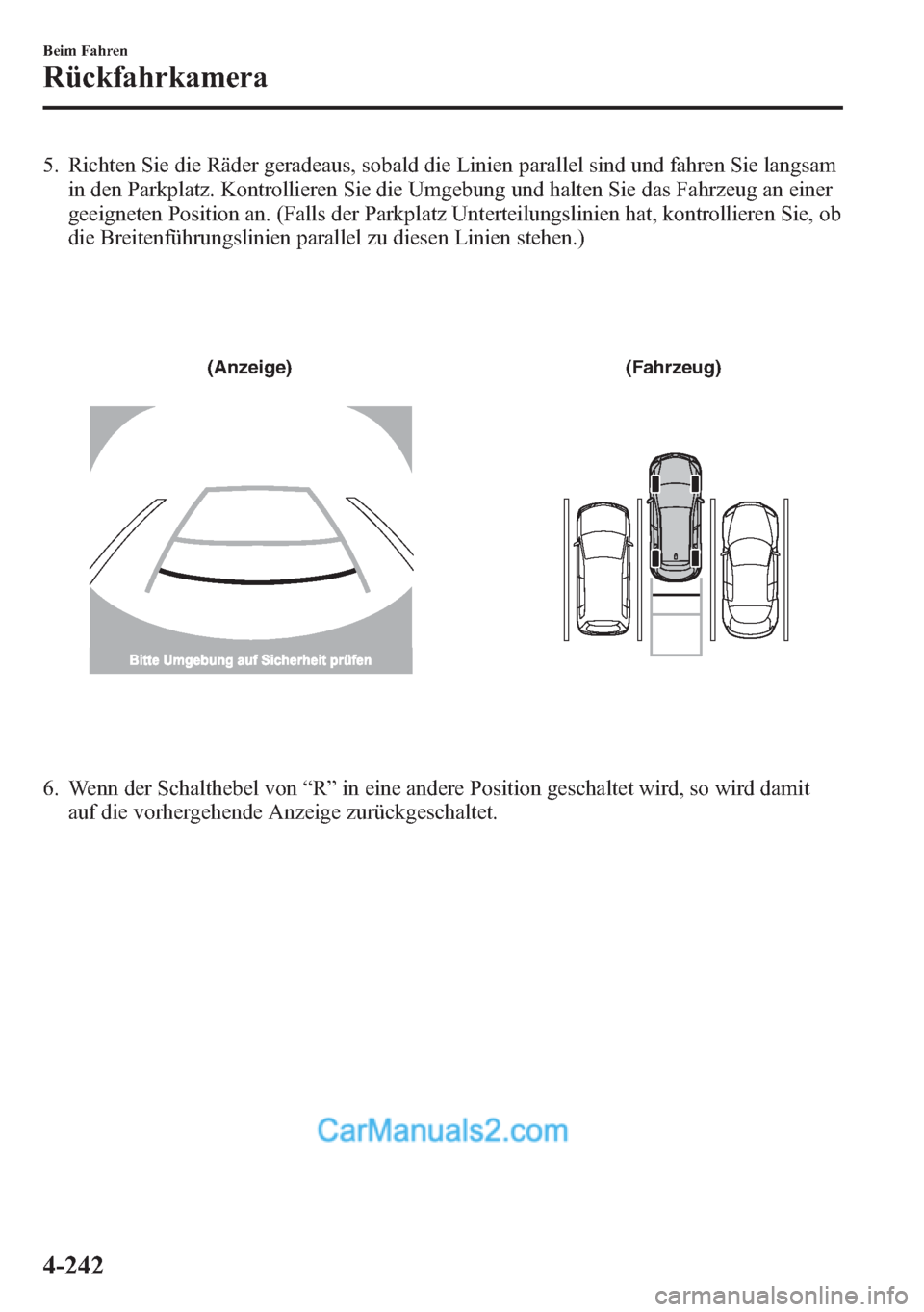

5. Richten Sie die Räder geradeaus, sobald die Linien parallel sind und fahren Sie langsam
in den Parkplatz. Kontrollieren Sie die Umgebung und halten Sie das Fahrzeug an einer
geeigneten Position an. (Falls der Parkplatz Unterteilungslinien hat, kontrollieren Sie, ob
die Breitenführungslinien parallel zu diesen Linien stehen.)
(Anzeige) (Fahrzeug)
6. Wenn der Schalthebel von“R”in eine andere Position geschaltet wird, so wird damit
auf die vorhergehende Anzeige zurückgeschaltet.
4-242
Beim Fahren
Rückfahrkamera

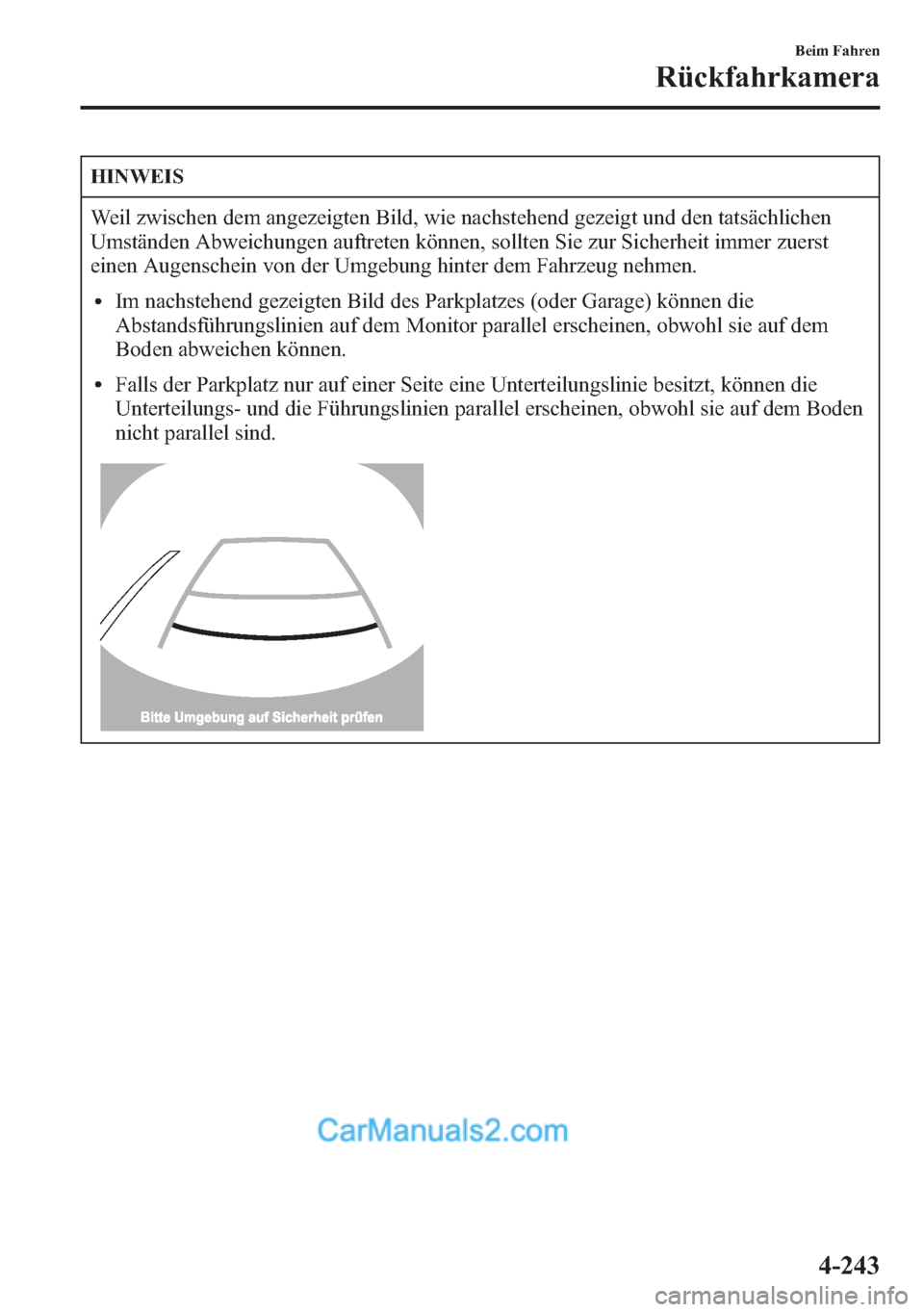

HINWEIS
Weil zwischen dem angezeigten Bild, wie nachstehend gezeigt und den tatsächlichen
Umständen Abweichungen auftreten können, sollten Sie zur Sicherheit immer zuerst
einen Augenschein von der Umgebung hinter dem Fahrzeug nehmen.
lIm nachstehend gezeigten Bild des Parkplatzes (oder Garage) können die
Abstandsführungslinien auf dem Monitor parallel erscheinen, obwohl sie auf dem
Boden abweichen können.
lFalls der Parkplatz nur auf einer Seite eine Unterteilungslinie besitzt, können die
Unterteilungs- und die Führungslinien parallel erscheinen, obwohl sie auf dem Boden
nicht parallel sind.
Beim Fahren
Rückfahrkamera
4-243

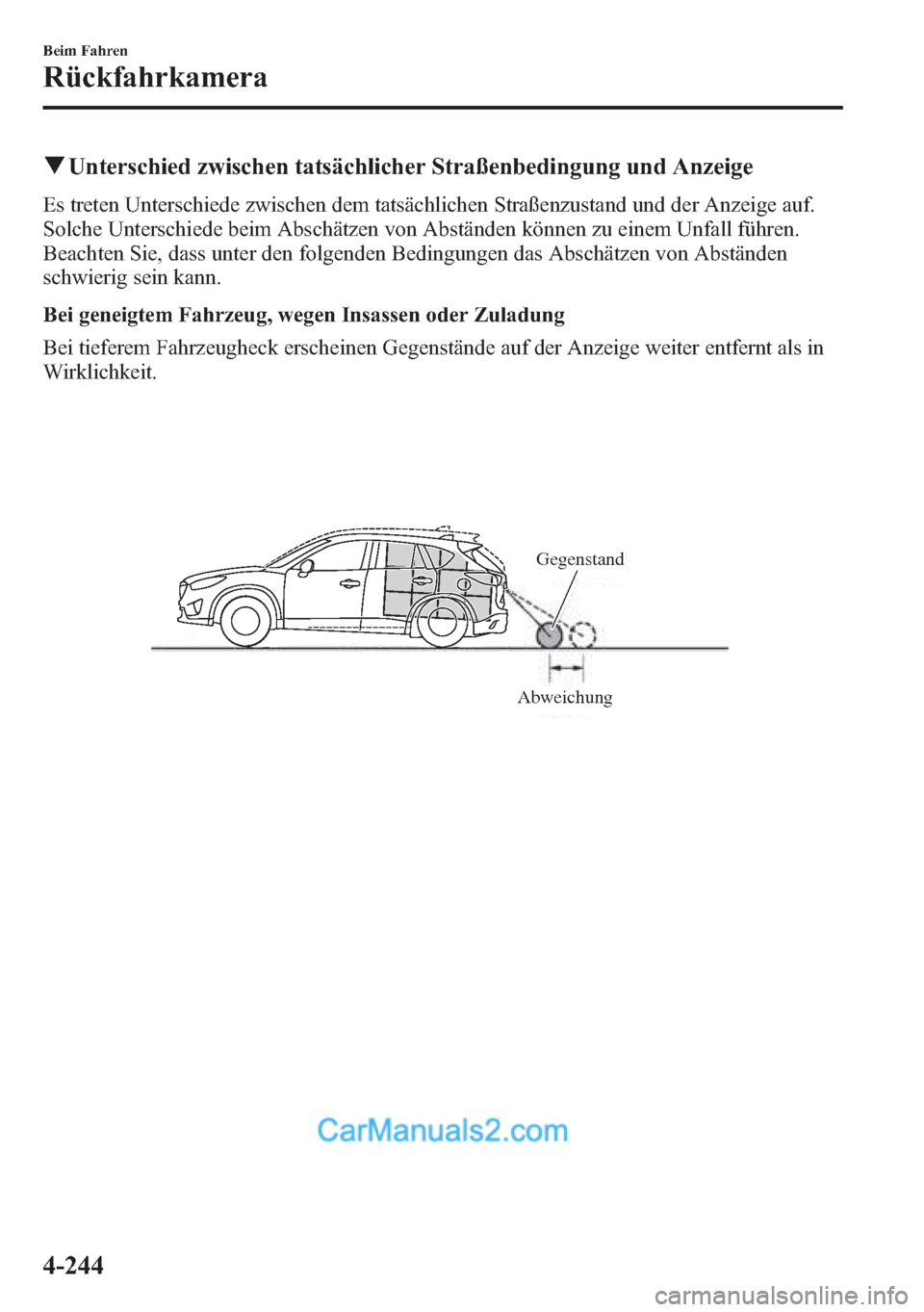

qUnterschied zwischen tatsächlicher Straßenbedingung und Anzeige
Es treten Unterschiede zwischen dem tatsächlichen Straßenzustand und der Anzeige auf.
Solche Unterschiede beim Abschätzen von Abständen können zu einem Unfall führen.
Beachten Sie, dass unter den folgenden Bedingungen das Abschätzen von Abständen
schwierig sein kann.
Bei geneigtem Fahrzeug, wegen Insassen oder Zuladung
Bei tieferem Fahrzeugheck erscheinen Gegenstände auf der Anzeige weiter entfernt als in
Wirklichkeit.
AbweichungGegenstand
4-244
Beim Fahren
Rückfahrkamera

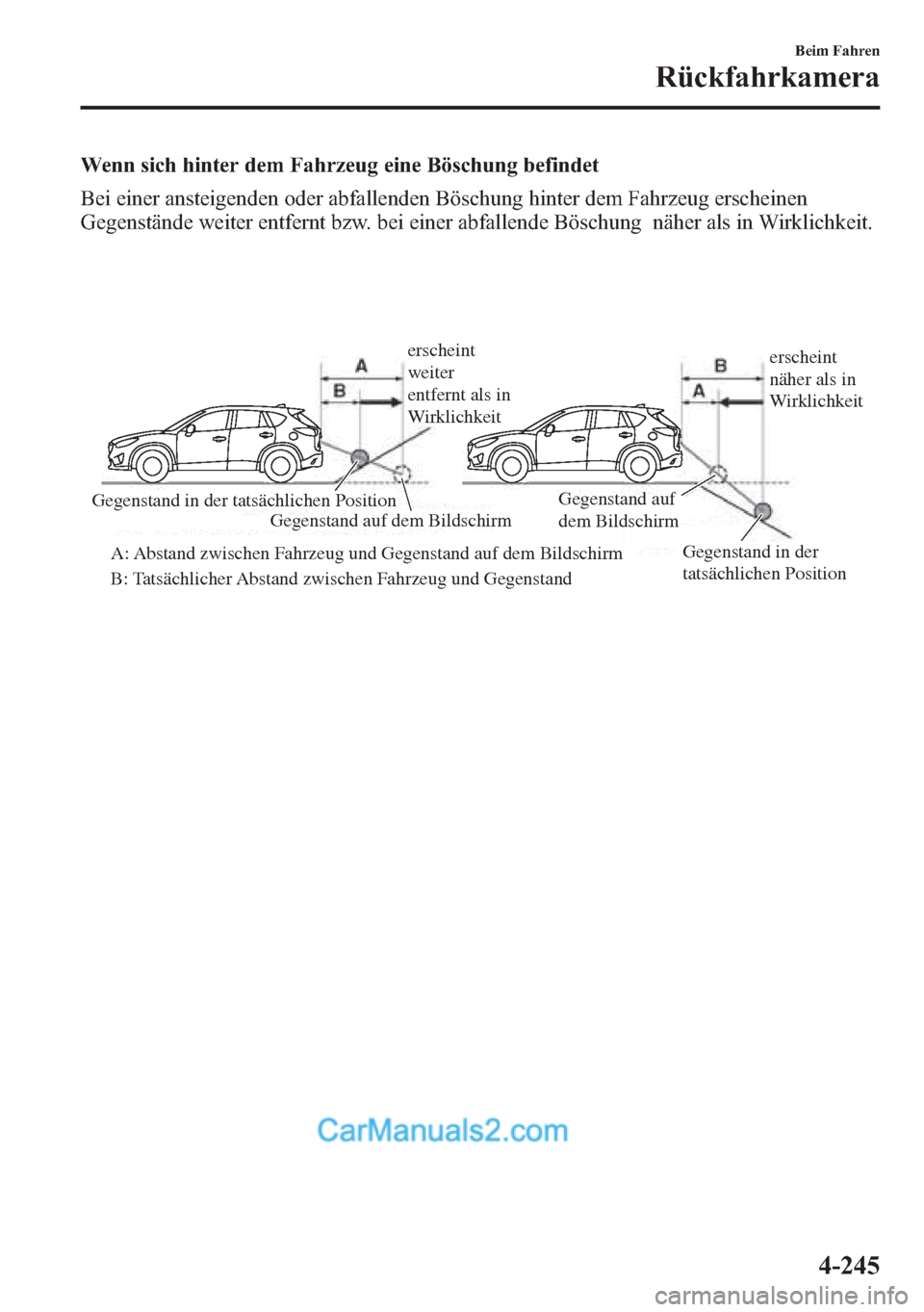

Wenn sich hinter dem Fahrzeug eine Böschung befindet
Bei einer ansteigenden oder abfallenden Böschung hinter dem Fahrzeug erscheinen
Gegenstände weiter entfernt bzw. bei einer abfallende Böschung näher als in Wirklichkeit.
erscheint
weiter
entfernt als in
Wirklichkeiterscheint
näher als in
Wirklichkeit
Gegenstand in der
tatsächlichen Position Gegenstand in der tatsächlichen Position
Gegenstand auf dem Bildschirm
A: Abstand zwischen Fahrzeug und Gegenstand auf dem Bildschirm
B: Tatsächlicher Abstand zwischen Fahrzeug und GegenstandGegenstand auf
dem Bildschirm
Beim Fahren
Rückfahrkamera
4-245

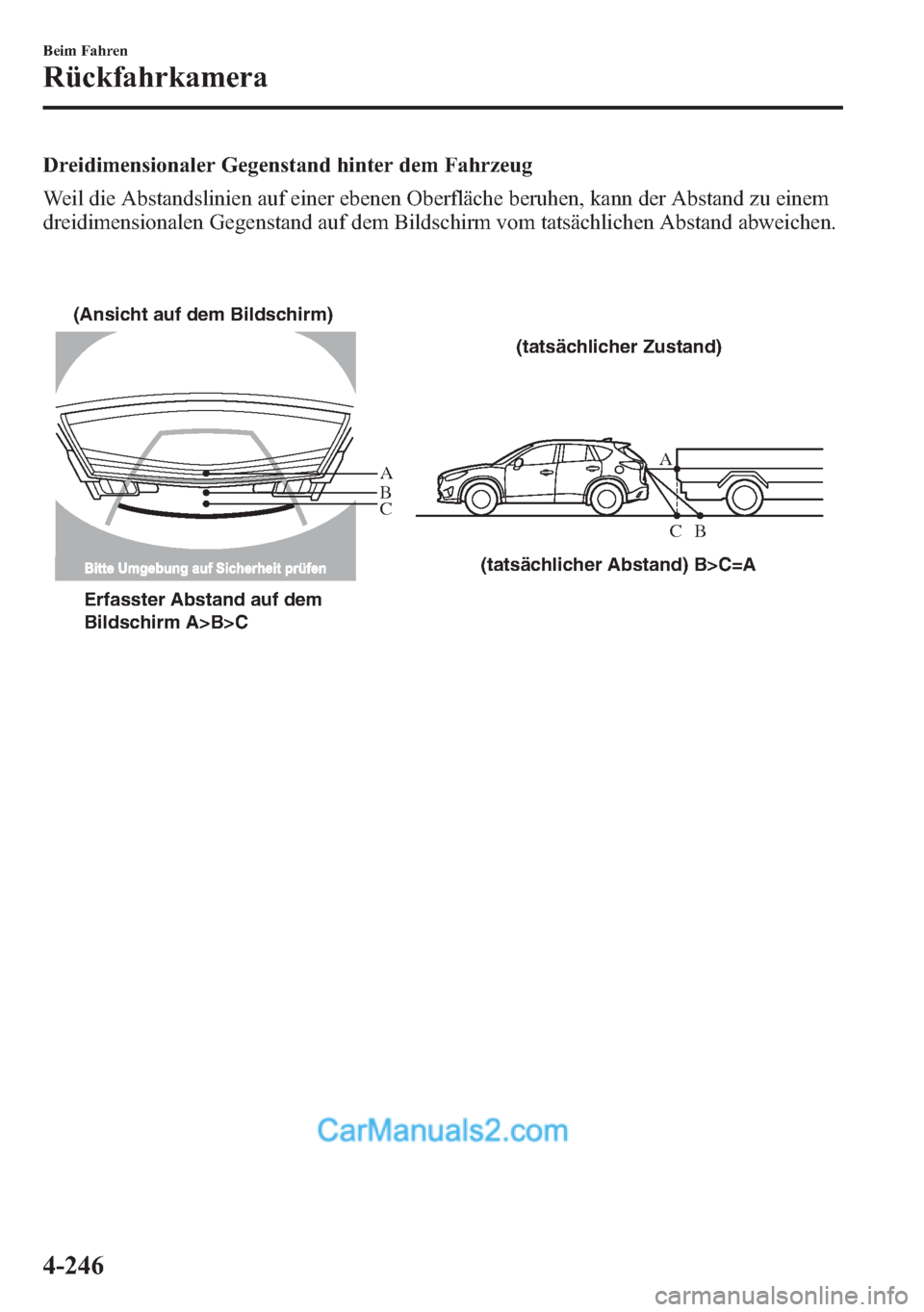

Dreidimensionaler Gegenstand hinter dem Fahrzeug
Weil die Abstandslinien auf einer ebenen Oberfläche beruhen, kann der Abstand zu einem
dreidimensionalen Gegenstand auf dem Bildschirm vom tatsächlichen Abstand abweichen.
A
C B A
C B
(tatsächlicher Abstand) B>C=A
Erfasster Abstand auf dem
Bildschirm A>B>C (Ansicht auf dem Bildschirm)
(tatsächlicher Zustand)
4-246
Beim Fahren
Rückfahrkamera

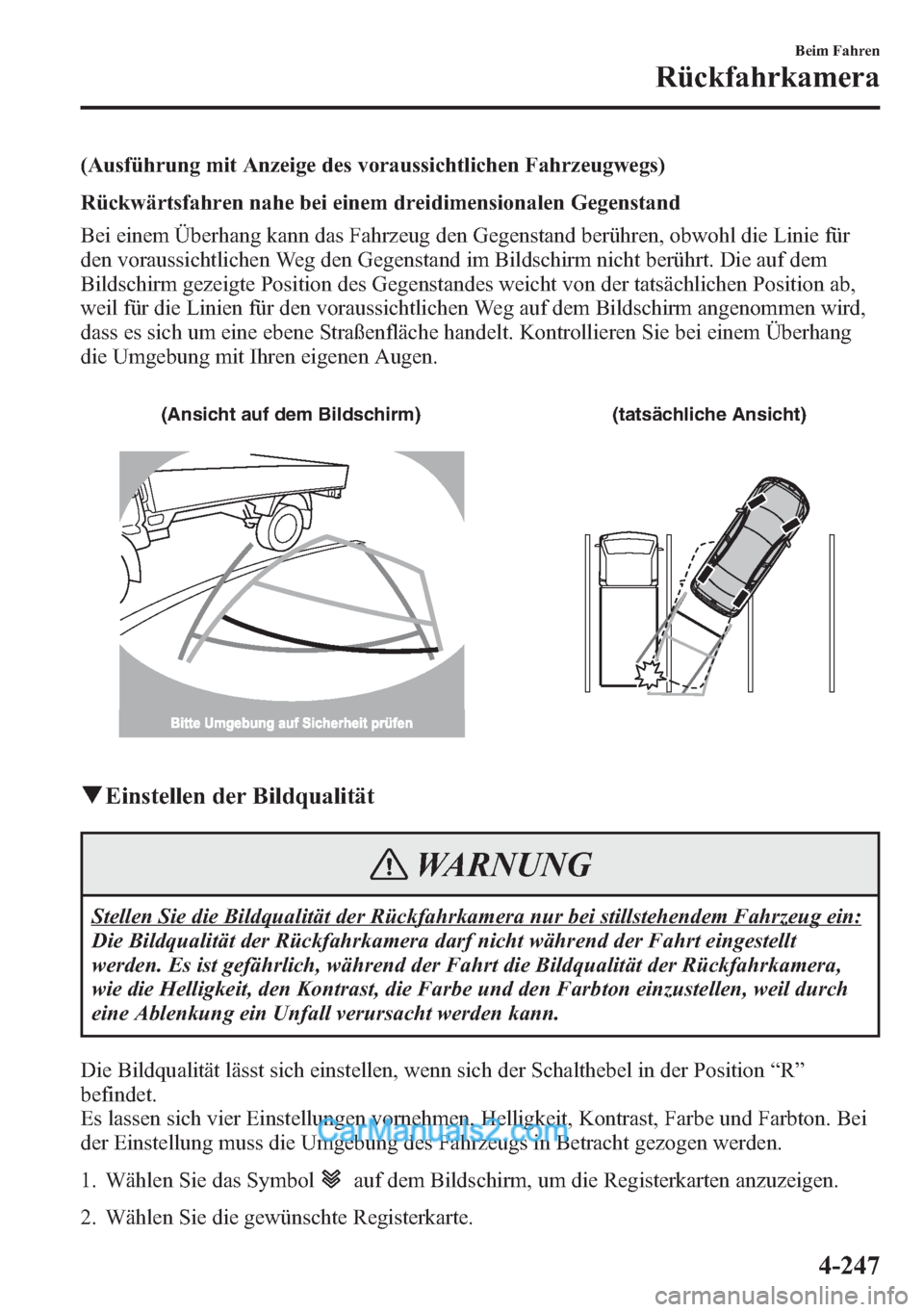

(Ausführung mit Anzeige des voraussichtlichen Fahrzeugwegs)
Rückwärtsfahren nahe bei einem dreidimensionalen Gegenstand
Bei einem Überhang kann das Fahrzeug den Gegenstand berühren, obwohl die Linie für
den voraussichtlichen Weg den Gegenstand im Bildschirm nicht berührt. Die auf dem
Bildschirm gezeigte Position des Gegenstandes weicht von der tatsächlichen Position ab,
weil für die Linien für den voraussichtlichen Weg auf dem Bildschirm angenommen wird,
dass es sich um eine ebene Straßenfläche handelt. Kontrollieren Sie bei einem Überhang
die Umgebung mit Ihren eigenen Augen.
(Ansicht auf dem Bildschirm) (tatsächliche Ansicht)
qEinstellen der Bildqualität
WARNUNG
Stellen Sie die Bildqualität der Rückfahrkamera nur bei stillstehendem Fahrzeug ein:
Die Bildqualität der Rückfahrkamera darf nicht während der Fahrt eingestellt
werden. Es ist gefährlich, während der Fahrt die Bildqualität der Rückfahrkamera,
wie die Helligkeit, den Kontrast, die Farbe und den Farbton einzustellen, weil durch
eine Ablenkung ein Unfall verursacht werden kann.
Die Bildqualität lässt sich einstellen, wenn sich der Schalthebel in der Position“R”
befindet.
Es lassen sich vier Einstellungen vornehmen, Helligkeit, Kontrast, Farbe und Farbton. Bei
der Einstellung muss die Umgebung des Fahrzeugs in Betracht gezogen werden.
1. Wählen Sie das Symbol
auf dem Bildschirm, um die Registerkarten anzuzeigen.
2. Wählen Sie die gewünschte Registerkarte.
Beim Fahren
Rückfahrkamera
4-247

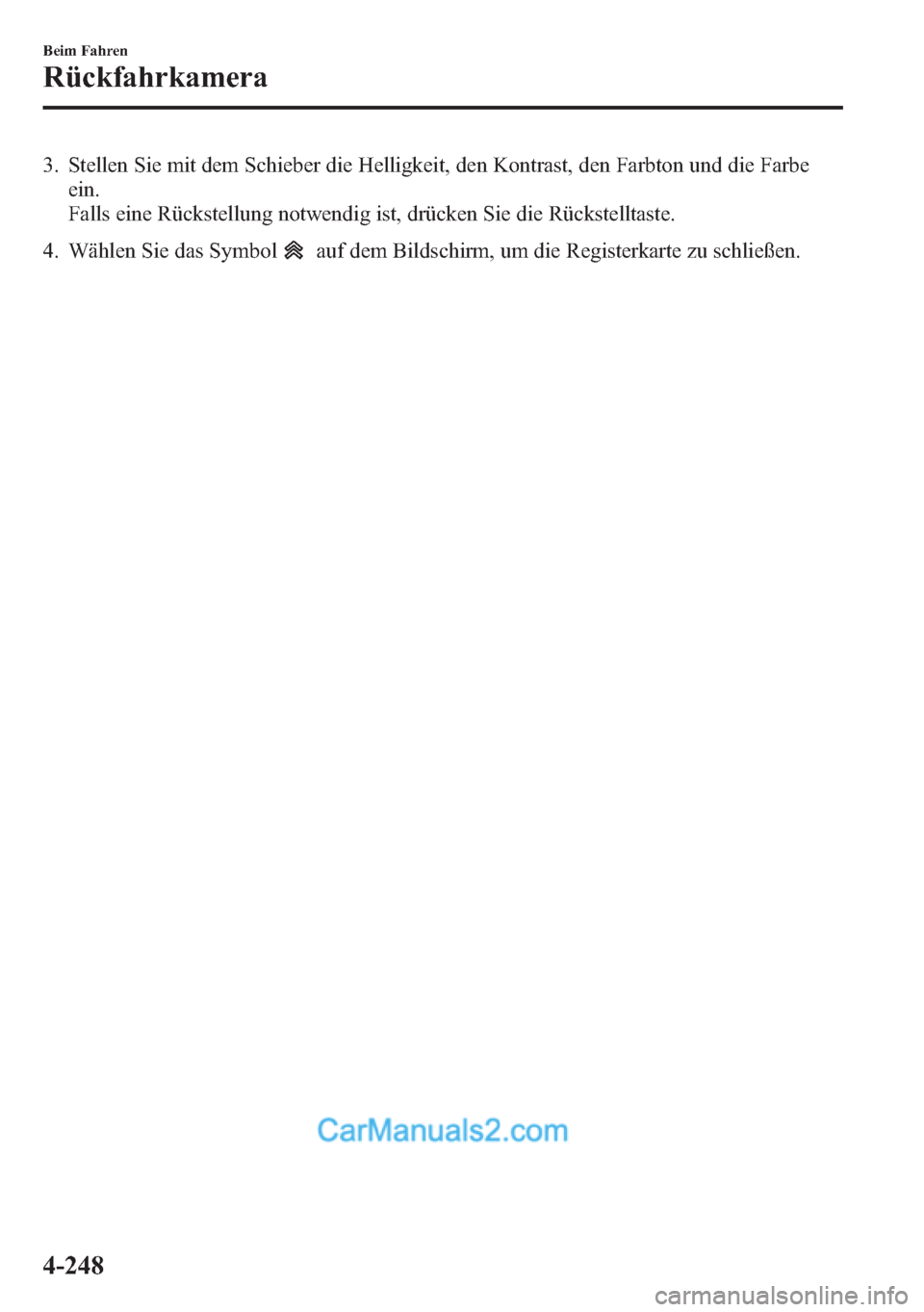

3. Stellen Sie mit dem Schieber die Helligkeit, den Kontrast, den Farbton und die Farbe
ein.
Falls eine Rückstellung notwendig ist, drücken Sie die Rückstelltaste.
4. Wählen Sie das Symbol
auf dem Bildschirm, um die Registerkarte zu schließen.
4-248
Beim Fahren
Rückfahrkamera

Einparkhilfeí
Die Einparkhilfe verwendet Ultraschallsensoren zur Erfassung von Hindernissen beim
Parken des Fahrzeugs in einer Garage oder beim Einparken in eine Parklücke bei einer
Fahrzeuggeschwindigkeit von bis zu 10 km/h. Das System ist mit einer Vorrichtung
ausgestattet, die dem Fahrer den ungefähren Abstand zu umliegenden Hindernissen mit
einem akustischen Warnsignal signalisiert und Hindernisse anzeigt
í.
Vorderer Sensor
Vorderer EcksensorHinterer
Sensor
Hinterer Ecksensor
WARNUNG
Verlassen Sie sich nicht vollständig auf die Einparkhilfe, sondern kontrollieren Sie
zur Sicherheit die Umgebung des Fahrzeugs visuell.
Die Einparkhilfe bietet dem Fahrer eine Hilfe sowohl beim Vorwärts- als auch beim
Rückwärtsparken. Der Erfassungsbereich der Sensoren ist beschränkt, es besteht die
Möglichkeit eines Unfalls, wenn Sie sich ausschließlich auf die Einparkhilfe
verlassen. Kontrollieren Sie deshalb immer die Umgebung des Fahrzeugs visuell.
Beim Fahren
Einparkhilfe
4-249ínur bestimmte Modelle

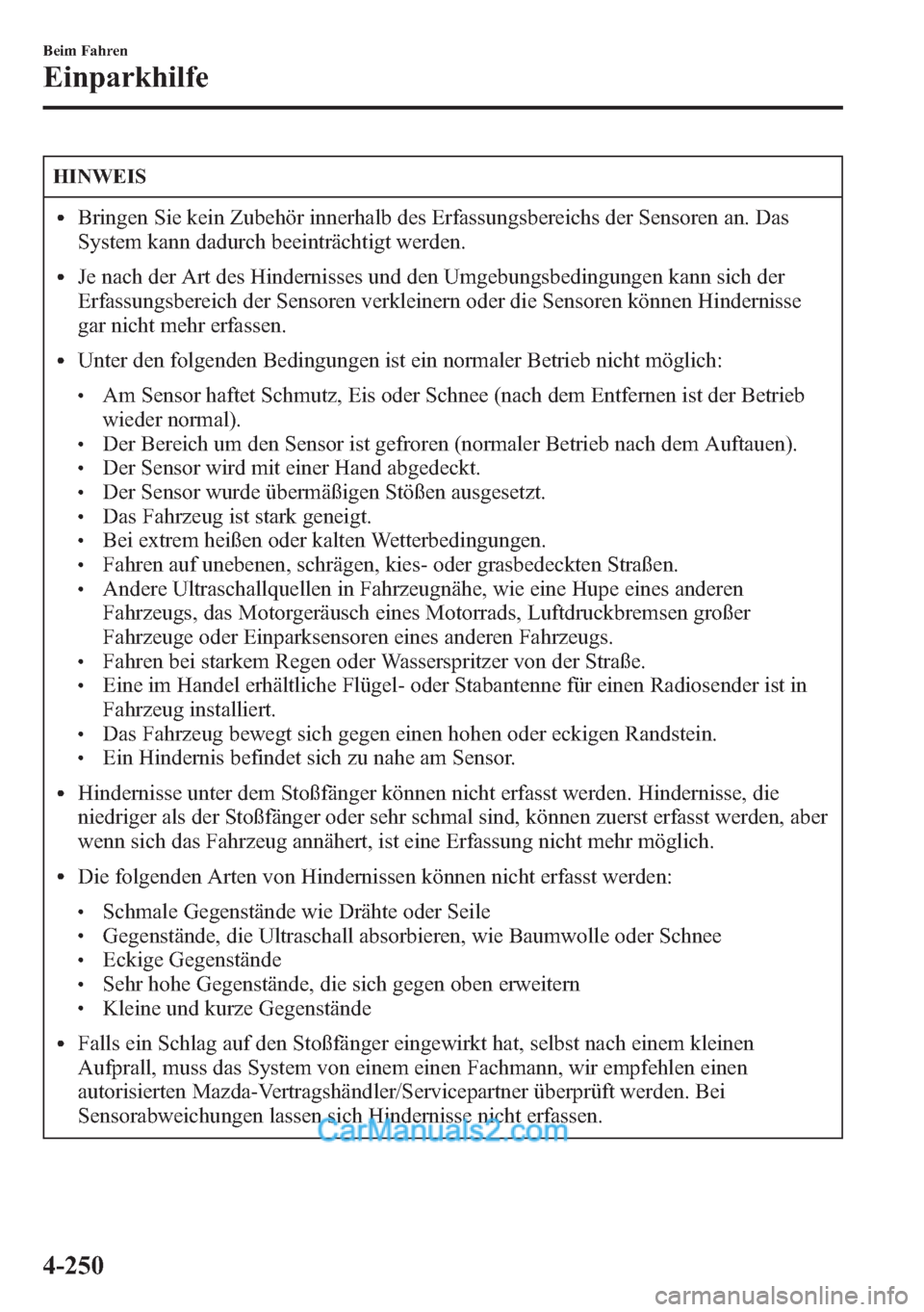

HINWEIS
lBringen Sie kein Zubehör innerhalb des Erfassungsbereichs der Sensoren an. Das
System kann dadurch beeinträchtigt werden.
lJe nach der Art des Hindernisses und den Umgebungsbedingungen kann sich der
Erfassungsbereich der Sensoren verkleinern oder die Sensoren können Hindernisse
gar nicht mehr erfassen.
lUnter den folgenden Bedingungen ist ein normaler Betrieb nicht möglich:
lAm Sensor haftet Schmutz, Eis oder Schnee (nach dem Entfernen ist der Betrieb
wieder normal).
lDer Bereich um den Sensor ist gefroren (normaler Betrieb nach dem Auftauen).lDer Sensor wird mit einer Hand abgedeckt.lDer Sensor wurde übermäßigen Stößen ausgesetzt.lDas Fahrzeug ist stark geneigt.lBei extrem heißen oder kalten Wetterbedingungen.lFahren auf unebenen, schrägen, kies- oder grasbedeckten Straßen.lAndere Ultraschallquellen in Fahrzeugnähe, wie eine Hupe eines anderen
Fahrzeugs, das Motorgeräusch eines Motorrads, Luftdruckbremsen großer
Fahrzeuge oder Einparksensoren eines anderen Fahrzeugs.
lFahren bei starkem Regen oder Wasserspritzer von der Straße.lEine im Handel erhältliche Flügel- oder Stabantenne für einen Radiosender ist in
Fahrzeug installiert.
lDas Fahrzeug bewegt sich gegen einen hohen oder eckigen Randstein.lEin Hindernis befindet sich zu nahe am Sensor.
lHindernisse unter dem Stoßfänger können nicht erfasst werden. Hindernisse, die
niedriger als der Stoßfänger oder sehr schmal sind, können zuerst erfasst werden, aber
wenn sich das Fahrzeug annähert, ist eine Erfassung nicht mehr möglich.
lDie folgenden Arten von Hindernissen können nicht erfasst werden:
lSchmale Gegenstände wie Drähte oder SeilelGegenstände, die Ultraschall absorbieren, wie Baumwolle oder SchneelEckige GegenständelSehr hohe Gegenstände, die sich gegen oben erweiternlKleine und kurze Gegenstände
lFalls ein Schlag auf den Stoßfänger eingewirkt hat, selbst nach einem kleinen
Aufprall, muss das System von einem einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner überprüft werden. Bei
Sensorabweichungen lassen sich Hindernisse nicht erfassen.
4-250
Beim Fahren
Einparkhilfe

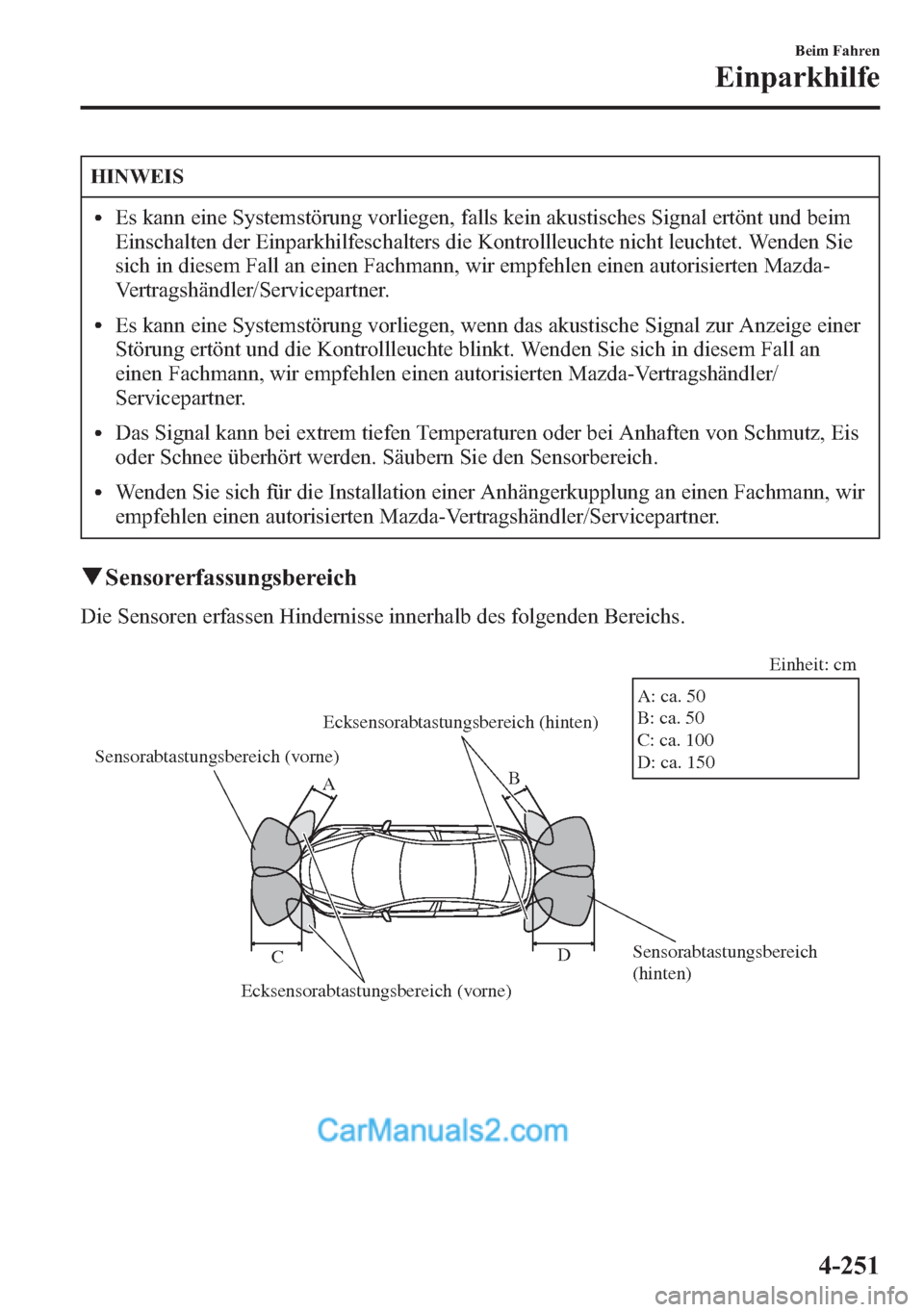

HINWEIS
lEs kann eine Systemstörung vorliegen, falls kein akustisches Signal ertönt und beim
Einschalten der Einparkhilfeschalters die Kontrollleuchte nicht leuchtet. Wenden Sie
sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
lEs kann eine Systemstörung vorliegen, wenn das akustische Signal zur Anzeige einer
Störung ertönt und die Kontrollleuchte blinkt. Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
lDas Signal kann bei extrem tiefen Temperaturen oder bei Anhaften von Schmutz, Eis
oder Schnee überhört werden. Säubern Sie den Sensorbereich.
lWenden Sie sich für die Installation einer Anhängerkupplung an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
qSensorerfassungsbereich
Die Sensoren erfassen Hindernisse innerhalb des folgenden Bereichs.
Sensorabtastungsbereich (vorne)
Ecksensorabtastungsbereich (vorne)Sensorabtastungsbereich
(hinten) Ecksensorabtastungsbereich (hinten)BEinheit: cm
A
D
CA: ca. 50
B: ca. 50
C: ca. 100
D: ca. 150
Beim Fahren
Einparkhilfe
