MAZDA MODEL CX-5 2015 Betriebsanleitung (in German)

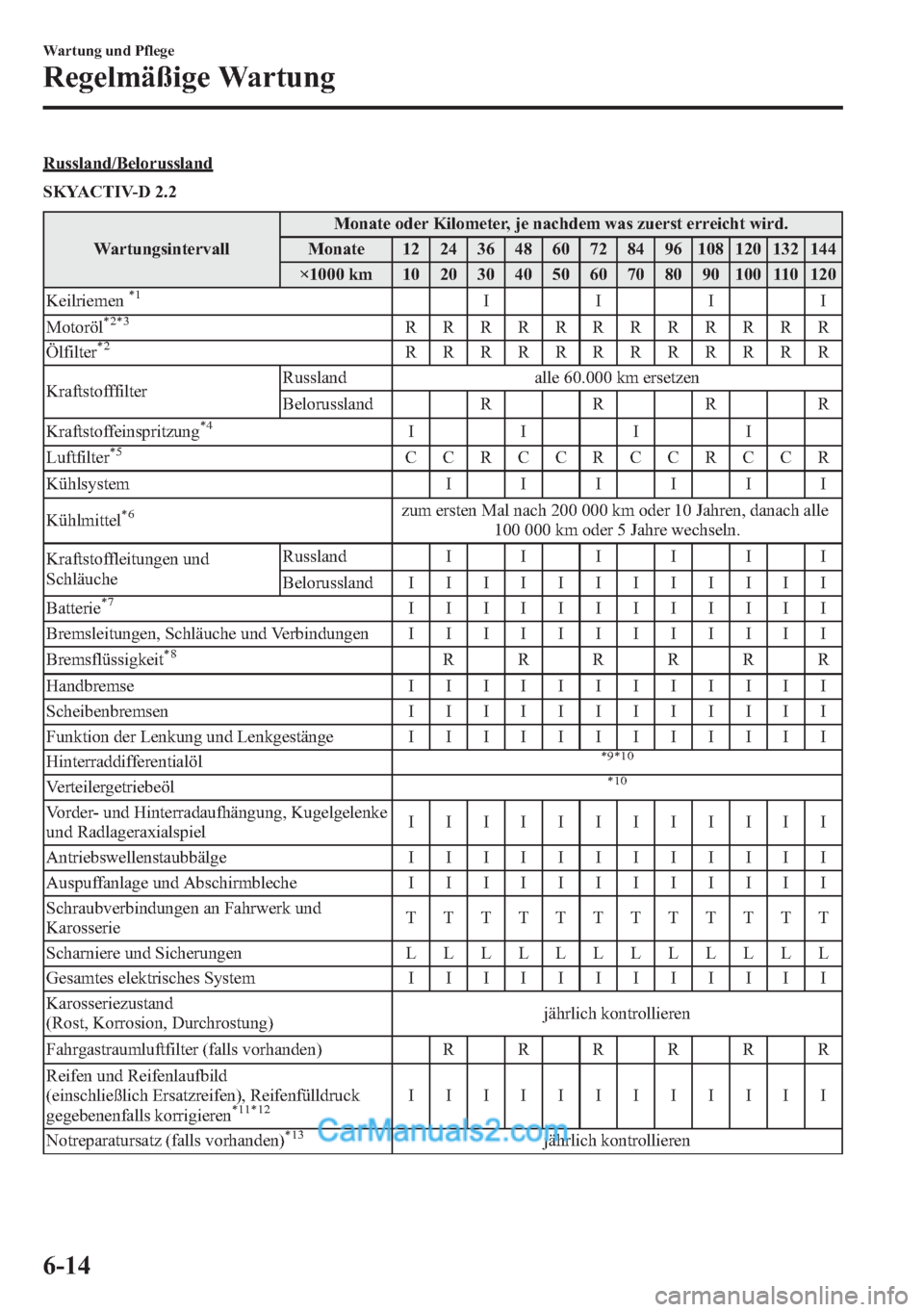

Russland/Belorussland
SKYACTIV-D 2.2
WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird.
Monate 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
Keilriemen
*1IIII
Motoröl*2*3RRRRRRRRRRRR
Ölfilter*2RRRRRRRRRRRR
KraftstofffilterRussland alle 60.000 km ersetzen
BelorusslandRRRR
Kraftstoffeinspritzung
*4IIII
Luftfilter*5CCRCCRCCRCCR
KühlsystemIIIIII
Kühlmittel
*6zum ersten Mal nach 200 000 km oder 10 Jahren, danach alle
100 000 km oder 5 Jahre wechseln.
Kraftstoffleitungen und
SchläucheRusslandIIIIII
BelorusslandIIIIIIIIIIII
Batterie
*7IIIIIIIIIIII
Bremsleitungen, Schläuche und VerbindungenIIIIIIIIIIII
Bremsflüssigkeit
*8RRRRRR
HandbremseIIIIIIIIIIII
ScheibenbremsenIIIIIIIIIIII
Funktion der Lenkung und LenkgestängeIIIIIIIIIIII
Hinterraddifferentialöl
*9*10
Verteilergetriebeöl*10
Vorder- und Hinterradaufhängung, Kugelgelenke
und RadlageraxialspielIIIIIIIIIIII
AntriebswellenstaubbälgeIIIIIIIIIIII
Auspuffanlage und AbschirmblecheIIIIIIIIIIII
Schraubverbindungen an Fahrwerk und
KarosserieTTTTTTTTTTTT
Scharniere und SicherungenLLLLLLLLLLLL
Gesamtes elektrisches SystemIIIIIIIIIIII
Karosseriezustand
(Rost, Korrosion, Durchrostung)jährlich kontrollieren
Fahrgastraumluftfilter (falls vorhanden)RRRRRR
Reifen und Reifenlaufbild
(einschließlich Ersatzreifen), Reifenfülldruck
gegebenenfalls korrigieren
*11*12IIIIIIIIIIII
Notreparatursatz (falls vorhanden)
*13jährlich kontrollieren
6-14
Wartung und Pflege
Regelmäßige Wartung

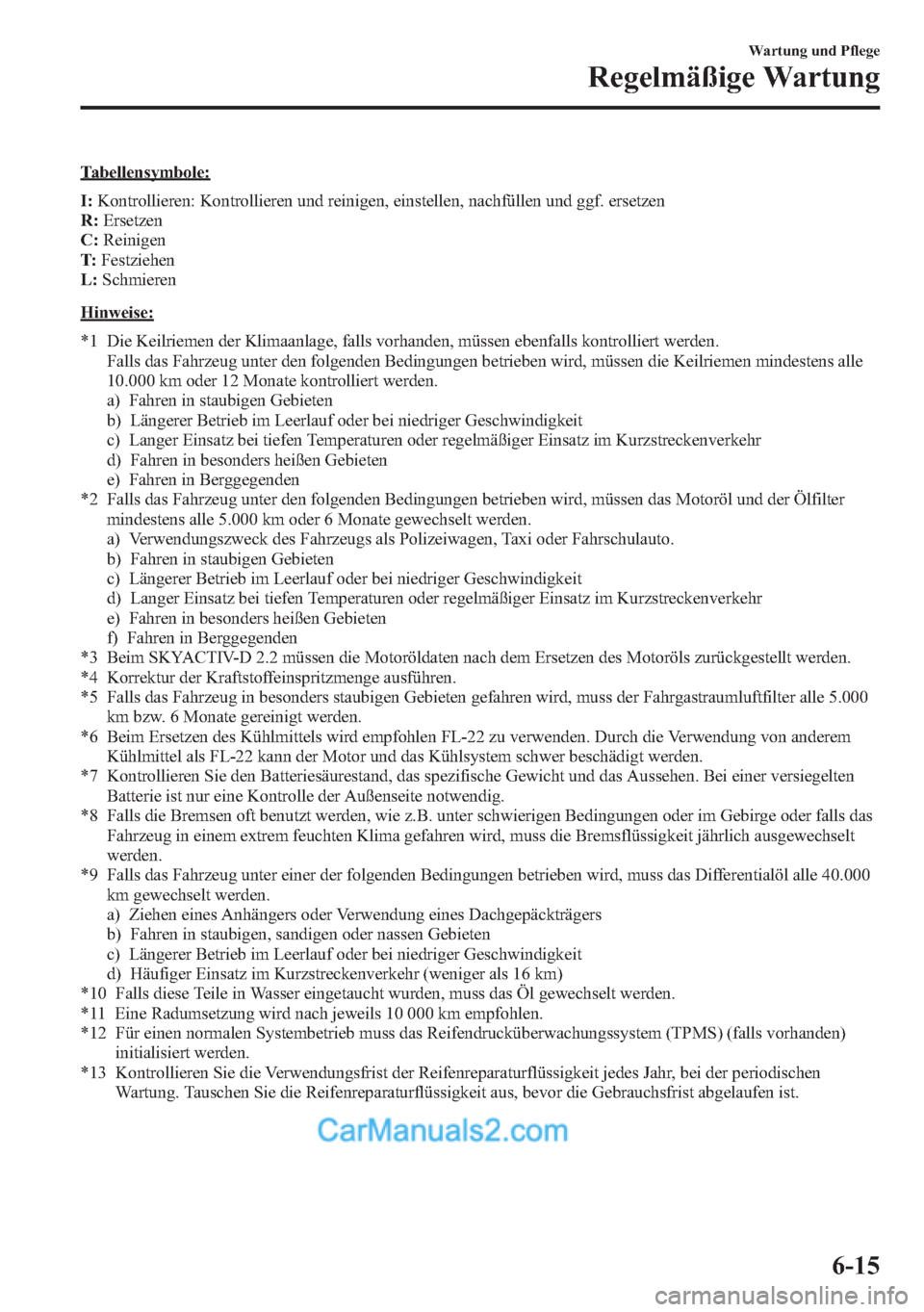

Tabellensymbole:
I:Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R:Ersetzen
C:Reinigen
T:Festziehen
L:Schmieren
Hinweise:
*1 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen mindestens alle
10.000 km oder 12 Monate kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*2 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfilter
mindestens alle 5.000 km oder 6 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*3 Beim SKYACTIV-D 2.2 müssen die Motoröldaten nach dem Ersetzen des Motoröls zurückgestellt werden.
*4 Korrektur der Kraftstoffeinspritzmenge ausführen.
*5 Falls das Fahrzeug in besonders staubigen Gebieten gefahren wird, muss der Fahrgastraumluftfilter alle 5.000
km bzw. 6 Monate gereinigt werden.
*6 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem
Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*7 Kontrollieren Sie den Batteriesäurestand, das spezifische Gewicht und das Aussehen. Bei einer versiegelten
Batterie ist nur eine Kontrolle der Außenseite notwendig.
*8 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsflüssigkeit jährlich ausgewechselt
werden.
*9 Falls das Fahrzeug unter einer der folgenden Bedingungen betrieben wird, muss das Differentialöl alle 40.000
km gewechselt werden.
a) Ziehen eines Anhängers oder Verwendung eines Dachgepäckträgers
b) Fahren in staubigen, sandigen oder nassen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Häufiger Einsatz im Kurzstreckenverkehr (weniger als 16 km)
*10 Falls diese Teile in Wasser eingetaucht wurden, muss das Öl gewechselt werden.
*11 Eine Radumsetzung wird nach jeweils 10 000 km empfohlen.
*12 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden)
initialisiert werden.
*13 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturflüssigkeit jedes Jahr, bei der periodischen
Wartung. Tauschen Sie die Reifenreparaturflüssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.
Wartung und Pflege
Regelmäßige Wartung
6-15

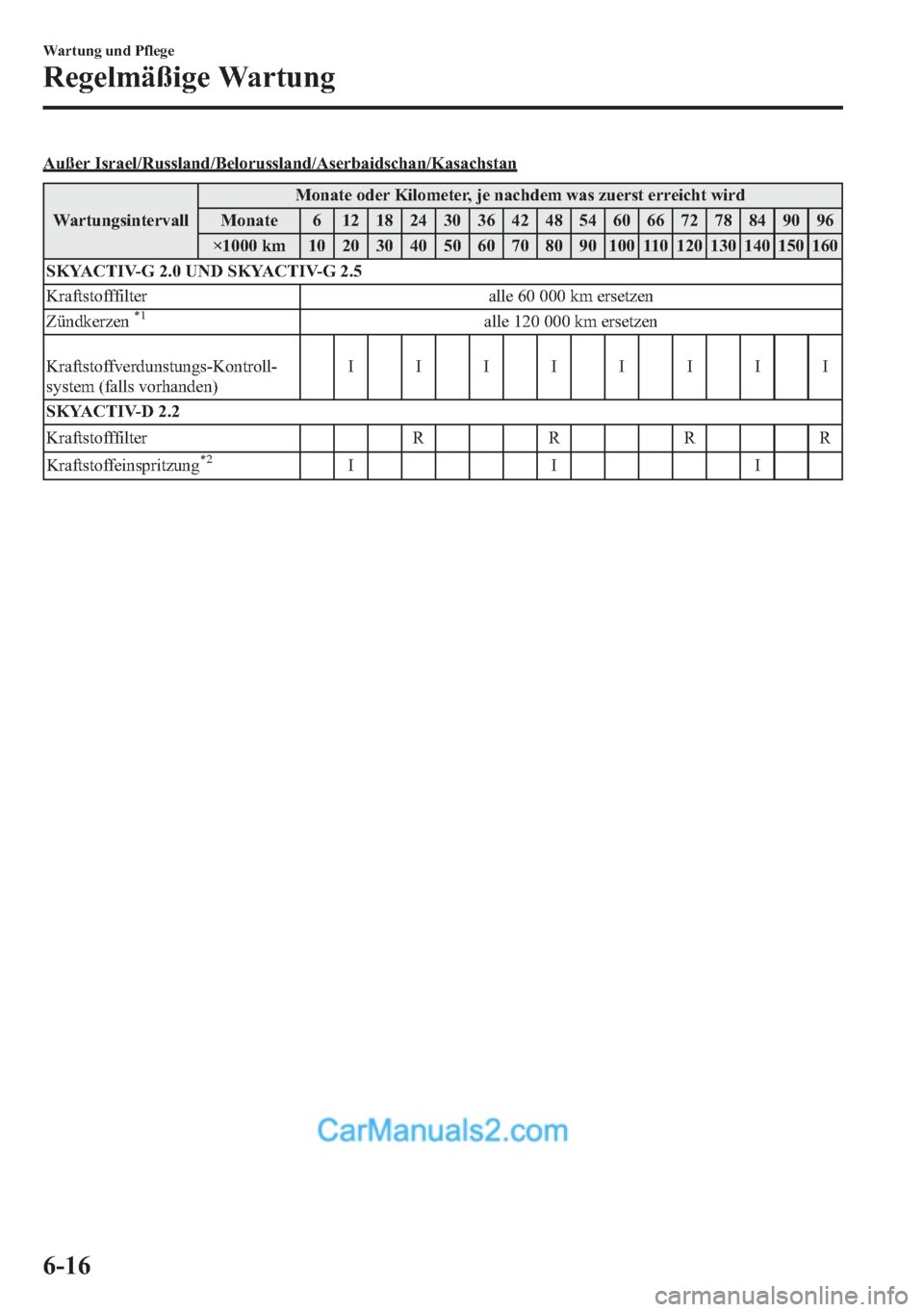

Außer Israel/Russland/Belorussland/Aserbaidschan/Kasachstan
WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0 UND SKYACTIV-G 2.5
Kraftstofffilter alle 60 000 km ersetzen
Zündkerzen
*1alle 120 000 km ersetzen
Kraftstoffverdunstungs-Kontroll-
system (falls vorhanden)IIIIIIII
SKYACTIV-D 2.2
Kraftstofffilter R R R R
Kraftstoffeinspritzung
*2III
6-16
Wartung und Pflege
Regelmäßige Wartung

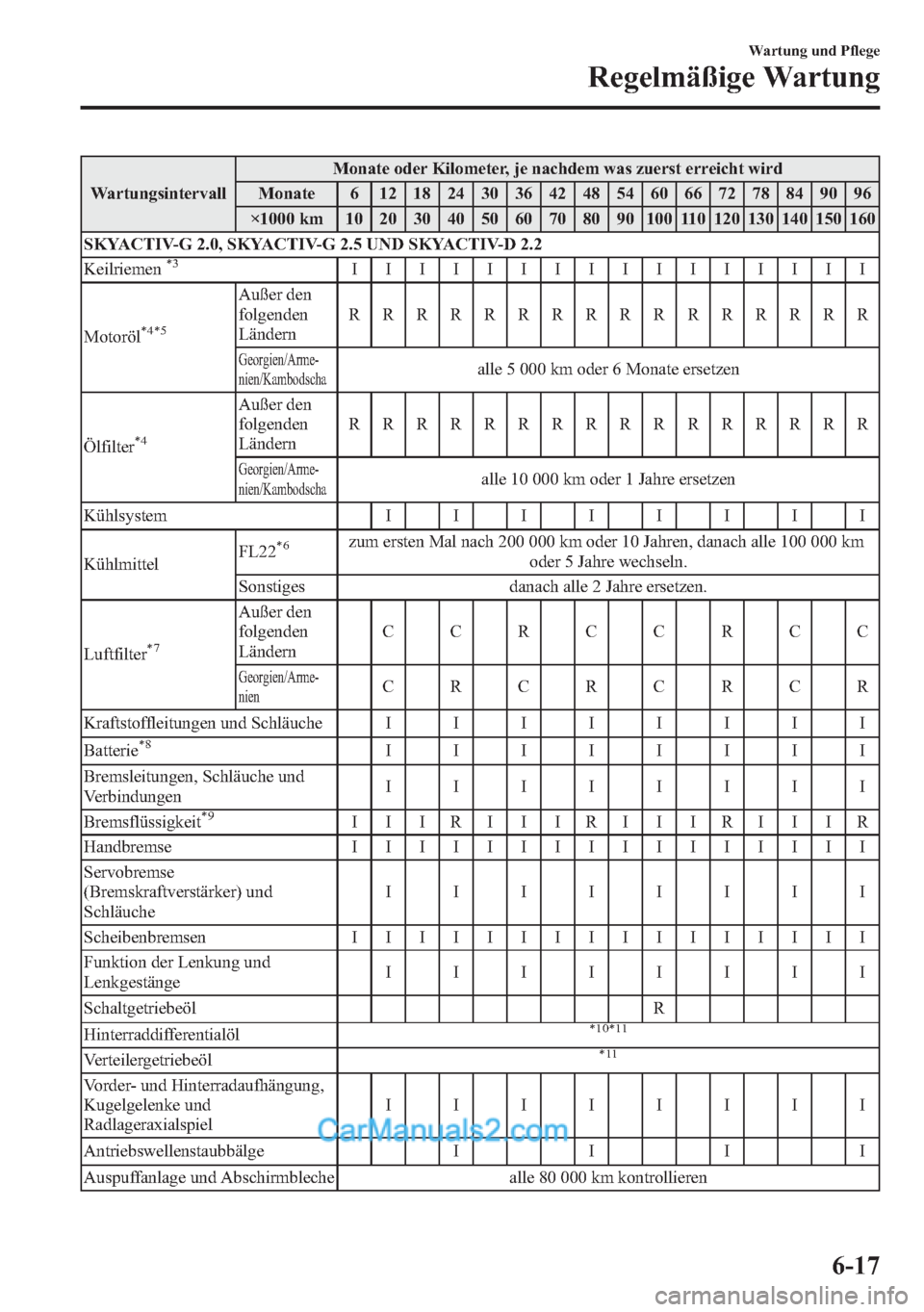

WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0, SKYACTIV-G 2.5 UND SKYACTIV-D 2.2
Keilriemen
*3IIIIIIIIIIIIIIII
Motoröl
*4*5
Außer den
folgenden
LändernRRRRRRRRRRRRRRRR
Georgien/Arme-
nien/Kambodschaalle 5 000 km oder 6 Monate ersetzen
Ölfilter
*4
Außer den
folgenden
LändernRRRRRRRRRRRRRRRR
Georgien/Arme-
nien/Kambodschaalle 10 000 km oder 1 Jahre ersetzen
Kühlsystem I I I I I I I I
KühlmittelFL22
*6zum ersten Mal nach 200 000 km oder 10 Jahren, danach alle 100 000 km
oder 5 Jahre wechseln.
Sonstiges danach alle 2 Jahre ersetzen.
Luftfilter
*7
Außer den
folgenden
LändernCCRCCRCC
Georgien/Arme-
nienCRCRCRCR
Kraftstoffleitungen und Schläuche I I I I I I I I
Batterie
*8IIIIIIII
Bremsleitungen, Schläuche und
VerbindungenIIIIIIII
Bremsflüssigkeit
*9IIIRIIIRIIIRIIIR
HandbremseIIIIIIIIIIIIIIII
Servobremse
(Bremskraftverstärker) und
SchläucheIIIIIIII
ScheibenbremsenIIIIIIIIIIIIIIII
Funktion der Lenkung und
LenkgestängeIIIIIIII
Schaltgetriebeöl R
Hinterraddifferentialöl
*10*11
Verteilergetriebeöl*11
Vorder- und Hinterradaufhängung,
Kugelgelenke und
RadlageraxialspielIIIIIIII
Antriebswellenstaubbälge I I I I
Auspuffanlage und Abschirmbleche alle 80 000 km kontrollieren
Wartung und Pflege
Regelmäßige Wartung
6-17

WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160

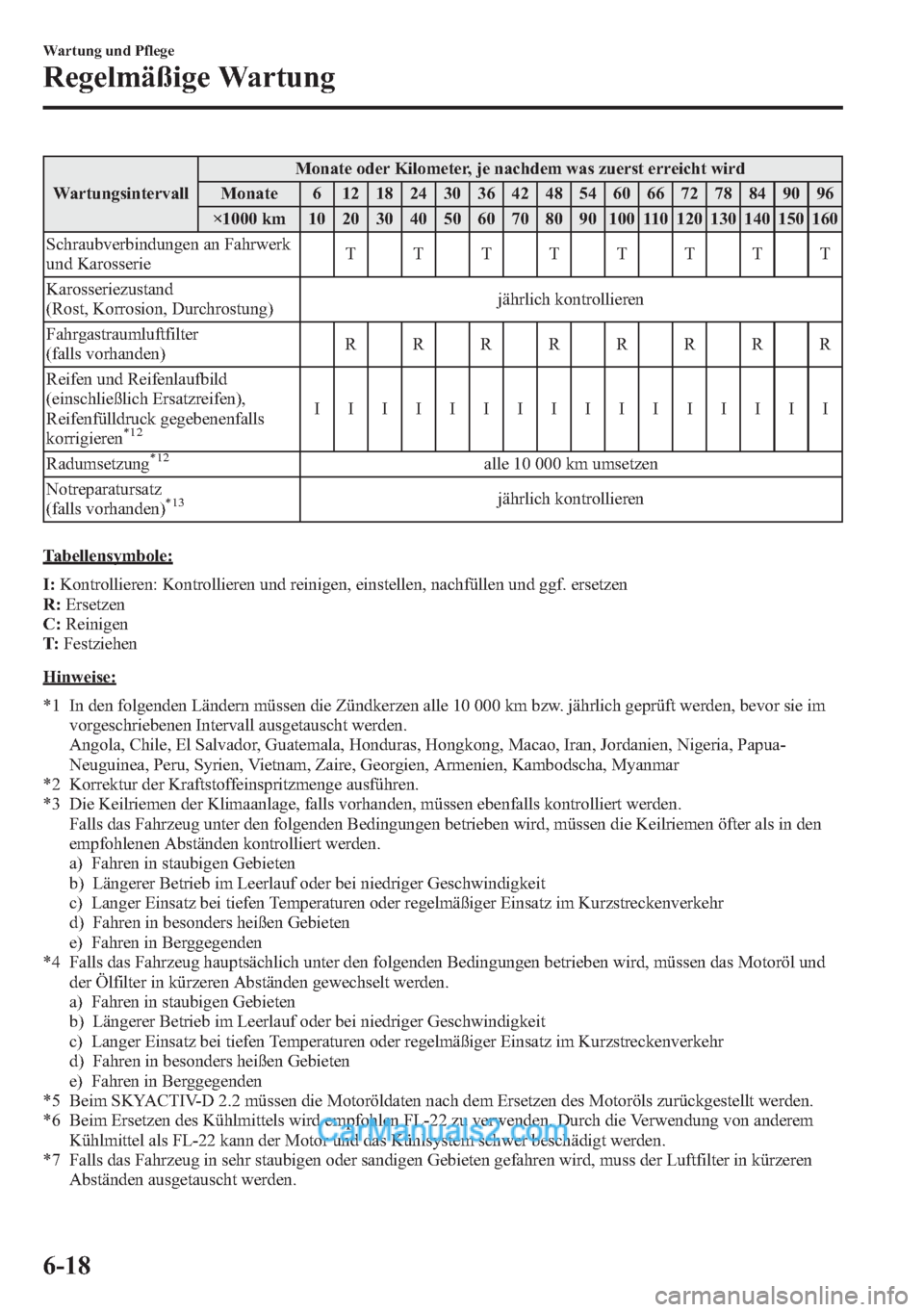

Schraubverbindungen an Fahrwerk
und KarosserieTTTTTTTT
Karosseriezustand
(Rost, Korrosion, Durchrostung)jährlich kontrollieren
Fahrgastraumluftfilter
(falls vorhanden)RRRRRRRR
Reifen und Reifenlaufbild
(einschließlich Ersatzreifen),
Reifenfülldruck gegebenenfalls
korrigieren
*12IIIIIIIIIIIIIIII
Radumsetzung
*12alle 10 000 km umsetzen
Notreparatursatz
(falls vorhanden)
*13jährlich kontrollieren
Tabellensymbole:
I:Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R:Ersetzen
C:Reinigen
T:Festziehen
Hinweise:
*1 In den folgenden Ländern müssen die Zündkerzen alle 10 000 km bzw. jährlich geprüft werden, bevor sie im
vorgeschriebenen Intervall ausgetauscht werden.
Angola, Chile, El Salvador, Guatemala, Honduras, Hongkong, Macao, Iran, Jordanien, Nigeria, Papua-
Neuguinea, Peru, Syrien, Vietnam, Zaire, Georgien, Armenien, Kambodscha, Myanmar
*2 Korrektur der Kraftstoffeinspritzmenge ausführen.
*3 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen öfter als in den
empfohlenen Abständen kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*4 Falls das Fahrzeug hauptsächlich unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und
der Ölfilter in kürzeren Abständen gewechselt werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*5 Beim SKYACTIV-D 2.2 müssen die Motoröldaten nach dem Ersetzen des Motoröls zurückgestellt werden.
*6 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem
Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*7 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luftfilter in kürzeren
Abständen ausgetauscht werden.
6-18
Wartung und Pflege
Regelmäßige Wartung

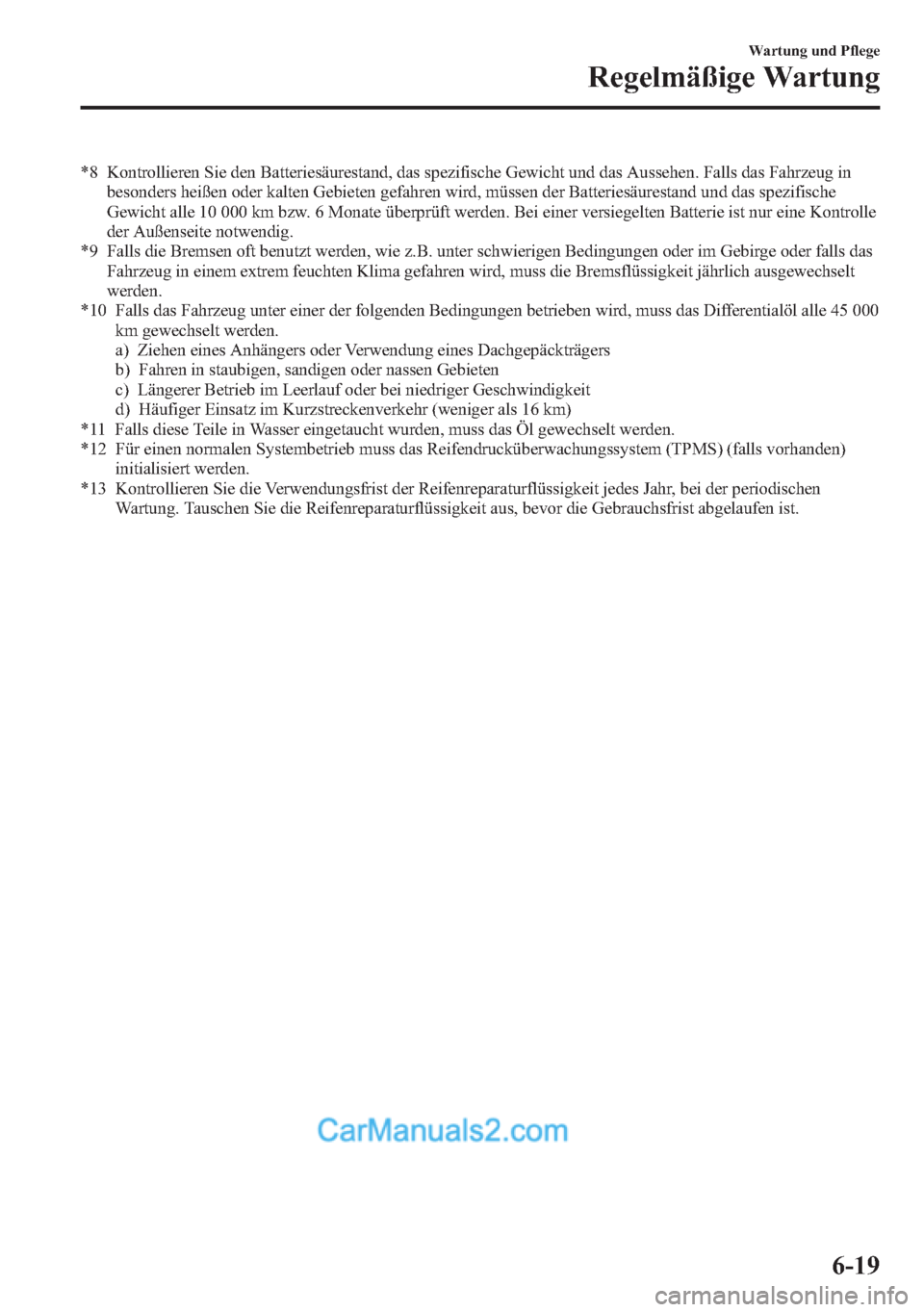

*8 Kontrollieren Sie den Batteriesäurestand, das spezifische Gewicht und das Aussehen. Falls das Fahrzeug in
besonders heißen oder kalten Gebieten gefahren wird, müssen der Batteriesäurestand und das spezifische
Gewicht alle 10 000 km bzw. 6 Monate überprüft werden. Bei einer versiegelten Batterie ist nur eine Kontrolle
der Außenseite notwendig.
*9 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsflüssigkeit jährlich ausgewechselt
werden.
*10 Falls das Fahrzeug unter einer der folgenden Bedingungen betrieben wird, muss das Differentialöl alle 45 000
km gewechselt werden.
a) Ziehen eines Anhängers oder Verwendung eines Dachgepäckträgers
b) Fahren in staubigen, sandigen oder nassen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Häufiger Einsatz im Kurzstreckenverkehr (weniger als 16 km)
*11 Falls diese Teile in Wasser eingetaucht wurden, muss das Öl gewechselt werden.
*12 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden)
initialisiert werden.
*13 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturflüssigkeit jedes Jahr, bei der periodischen
Wartung. Tauschen Sie die Reifenreparaturflüssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.
Wartung und Pflege
Regelmäßige Wartung
6-19

Wartungsmonitor
qWartungsmonitor (Typ A/Typ B)
“Ölwechsel”mit flexibler Einstellung*1ist verfügbar. Wenden Sie sich für Einzelheiten an
einen autorisierten Mazda-Vertragshändler/Servicepartner*2. Falls die flexible Einstellung
für das Motoröl gewählt ist, leuchtet die Schlüsselkontrollleuchte im Armaturenbrett auf,
wenn der nächste Ölwechsel in weniger als 500 km bzw. in weniger als 15 Tagen (was
zuerst eintritt) fällig ist.
Rückstellung
Halten Sie die TRIP-Taste bei ausgeschalteter Zündung gedrückt und schalten Sie danach
die Zündung ein. Halten Sie die TRIP-Taste für mindestens 5 Sekunden weiter gedrückt.
Die Hauptwarnleuchte blinkt für einige Sekunden, wenn die Rückstellung abgeschlossen
ist.
*1 Falls die flexible Einstellung für das Motoröl verfügbar ist (nur gewisse Modelle).
Aufgrund des Zustands des Motoröls berechnet der Bordcomputer die verbleibende
Zeit bis zum nächsten Ölwechsel.
*2 Falls die flexible Einstellung für das Motoröl eingestellt ist, muss das System bei jedem
Ölwechsel zurückgestellt werden, unabhängig von der Schlüsselkontrollleuchte.
qWartungsmonitor (Typ C/Typ D)
1. Wählen Sie das Symbolauf dem Hauptbildschirm, um den Bildschirm
“Anwendungen”anzuzeigen.
2. Wählen Sie“Wartung”, um den Wartungslistenbildschirm anzuzeigen.
6-20
Wartung und Pflege
Regelmäßige Wartung

3. Schalten Sie die Registerkarte um und wählen Sie den zu ändernden Gegenstand.
Die Einstellungen lassen sich wie folgt in der Anzeige anpassen:
Registerkarte Gegenstand Erklärung
WartungEinstellung Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Zeit (Monate) Anzeige der Zeit oder der Distanz bis eine Wartung fällig ist.
Wählen Sie diesen Gegenstand, um das Wartungsintervall
einzustellen.
“Jetzt fällig!”wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km bzw. weniger als 15 Tage
(was zuerst eintritt) beträgt. Entfern. (Meilen oder km)
ZurücksetzenRückstellung der Zeit und der Distanz auf die anfänglichen Werte.
Wenn das System eingeschaltet ist, muss es nach dem Ausführen
der Wartung zurückgestellt werden.
RadumsetzungEinstellung Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Entfern. (Meilen oder km)Anzeige der Distanz bis eine Radumsetzung fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für die
Radumsetzung einzustellen.
“Radumsetzung fällig!”wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km beträgt.
ZurücksetzenRückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einer
Radumsetzung zurückgestellt werden.
ÖlwechselEinstellung
*1Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Entfern. (Meilen oder km)Anzeige der Distanz bis ein Ölwechsel fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für einen
Ölwechsel einzustellen.
“Ölwechsel fällig!”wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km beträgt.
Zurücksetzen
*2Rückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einem Ölwechsel
zurückgestellt werden.
*1 Falls die flexible Einstellung für das Motoröl verfügbar ist (nur gewisse Modelle). Wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Wenn die flexible Wartungseinstellung für das Motoröl gewählt ist, erscheinen die folgenden Anzeigen. Das
Fahrzeug berechnet den Ölzustand basierend auf den Betriebsbedingungen und macht Sie durch eine
aufleuchtende Schlüsselkontrollleuchte im Armaturenbrett darauf aufmerksam, wenn ein Ölwechsel fällig ist.
*2 Bei jedem Motorölwechsel muss das Motorsteuergerät für SKYACTIV-D 2.2 zurückgestellt werden.
Wenden Sie sich zum Zurückstellen des Motorsteuergeräts an einen autorisierten Mazda-Vertragshändler/
Servicepartner oder siehe“Zurückstellen des Motorsteuergeräts”(Seite 6-31).
Wartung und Pflege
Regelmäßige Wartung
6-21

Registerkarte Gegenstand Erklärung
ÖlwechselZustand Motoröl (%)Anzeige der Öllebensdauer bis ein Ölwechsel fällig ist.
“Ölwechsel fällig!”wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km bzw. weniger als 15 Tage
(was zuerst eintritt) beträgt.
ZurücksetzenRückstellung der restlichen Öllebensdauer auf 100%.
Das System muss nach jedem Ölwechsel zurückgestellt werden.
6-22
Wartung und Pflege
Regelmäßige Wartung

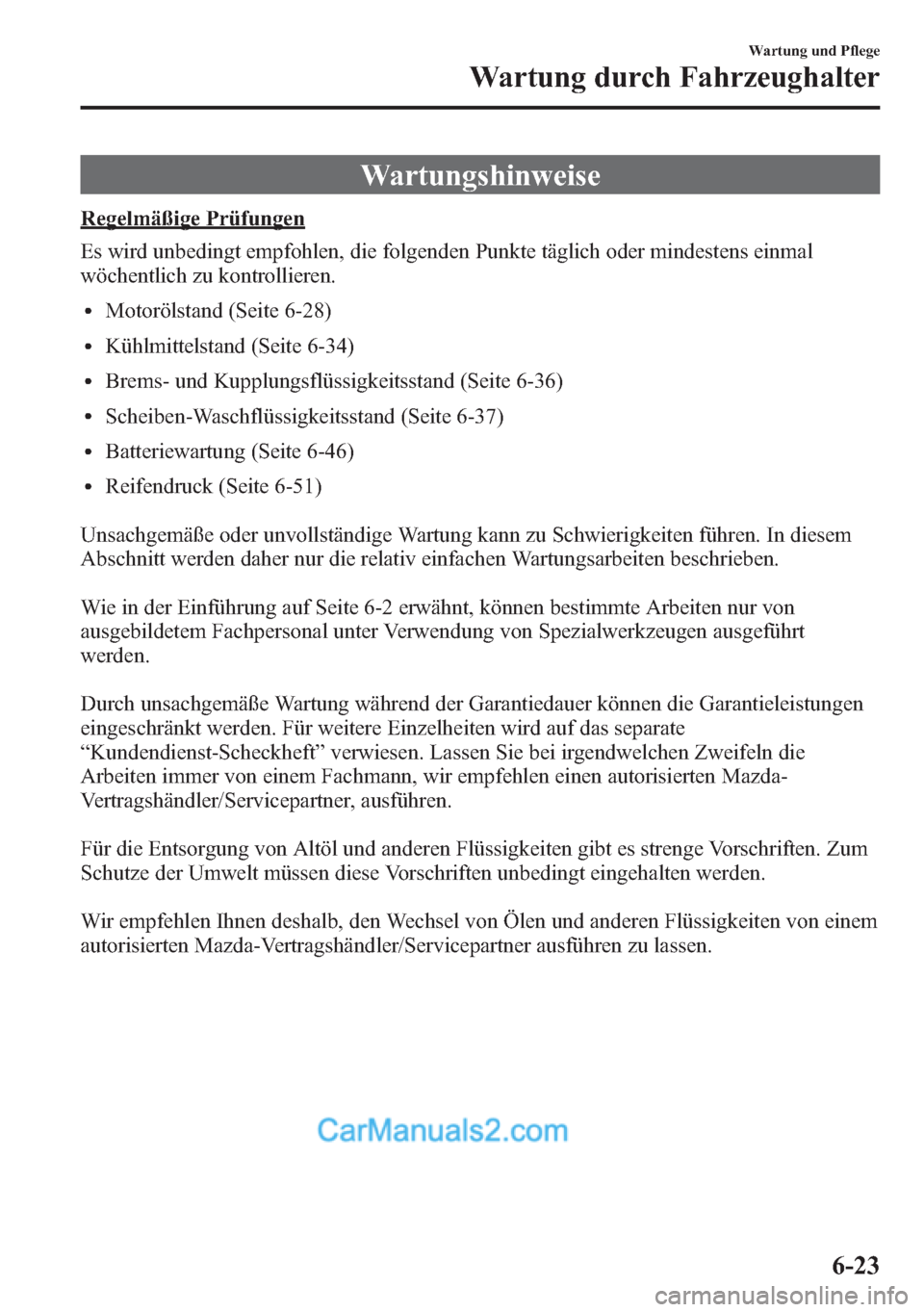

Wartungshinweise
Regelmäßige Prüfungen
Es wird unbedingt empfohlen, die folgenden Punkte täglich oder mindestens einmal
wöchentlich zu kontrollieren.
lMotorölstand (Seite 6-28)
lKühlmittelstand (Seite 6-34)
lBrems- und Kupplungsflüssigkeitsstand (Seite 6-36)
lScheiben-Waschflüssigkeitsstand (Seite 6-37)
lBatteriewartung (Seite 6-46)
lReifendruck (Seite 6-51)
Unsachgemäße oder unvollständige Wartung kann zu Schwierigkeiten führen. In diesem
Abschnitt werden daher nur die relativ einfachen Wartungsarbeiten beschrieben.
Wie in der Einführung auf Seite 6-2 erwähnt, können bestimmte Arbeiten nur von
ausgebildetem Fachpersonal unter Verwendung von Spezialwerkzeugen ausgeführt
werden.
Durch unsachgemäße Wartung während der Garantiedauer können die Garantieleistungen
eingeschränkt werden. Für weitere Einzelheiten wird auf das separate
“Kundendienst-Scheckheft”verwiesen. Lassen Sie bei irgendwelchen Zweifeln die
Arbeiten immer von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, ausführen.
Für die Entsorgung von Altöl und anderen Flüssigkeiten gibt es strenge Vorschriften. Zum
Schutze der Umwelt müssen diese Vorschriften unbedingt eingehalten werden.
Wir empfehlen Ihnen deshalb, den Wechsel von Ölen und anderen Flüssigkeiten von einem
autorisierten Mazda-Vertragshändler/Servicepartner ausführen zu lassen.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-23
