MAZDA MODEL CX-5 2015 Betriebsanleitung (in German)

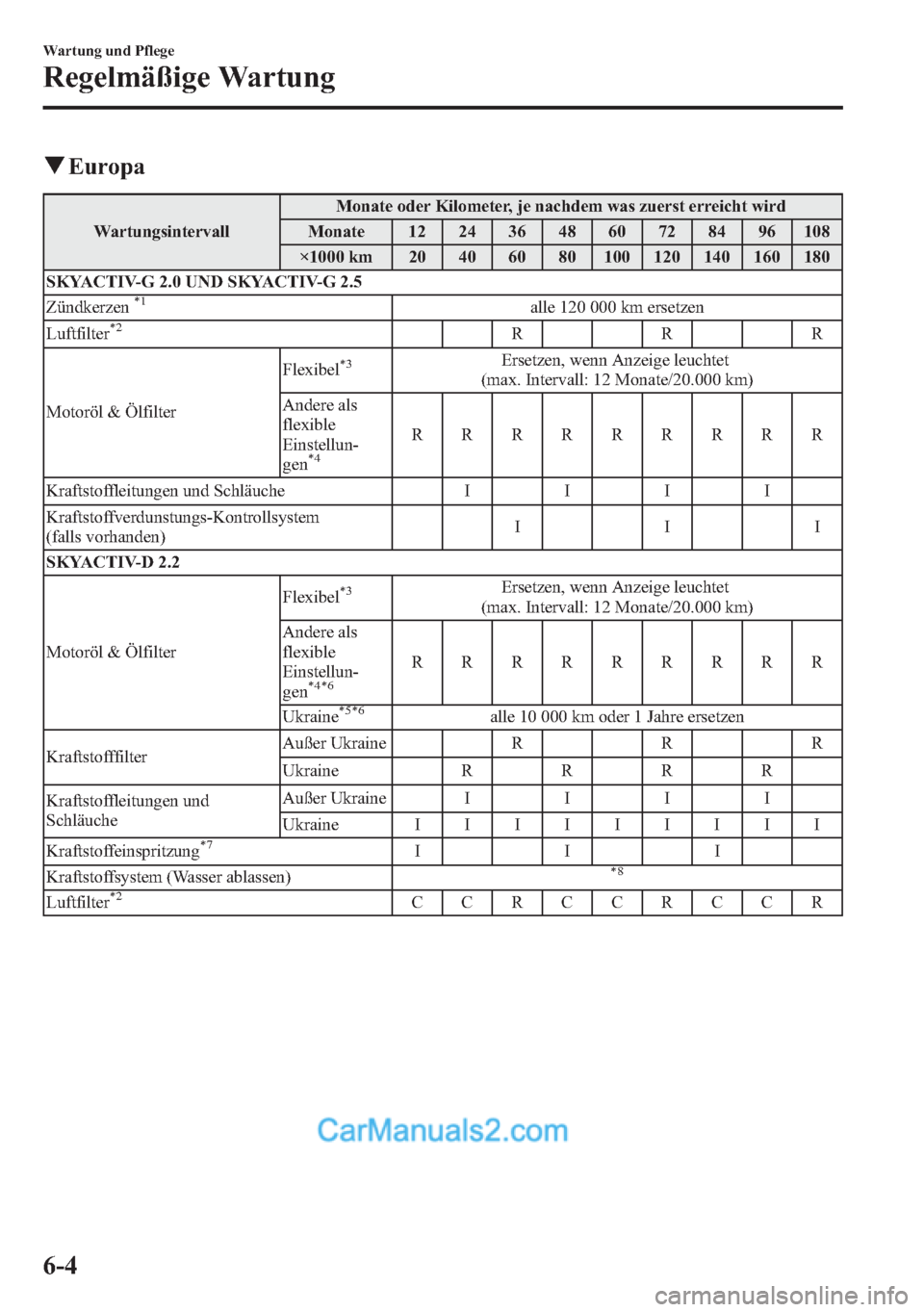

qEuropa
WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0 UND SKYACTIV-G 2.5
Zündkerzen
*1alle 120 000 km ersetzen
Luftfilter*2RRR
Motoröl & ÖlfilterFlexibel
*3Ersetzen, wenn Anzeige leuchtet
(max. Intervall: 12 Monate/20.000 km)
Andere als
flexible
Einstellun-
gen
*4RRRRRRRRR
Kraftstoffleitungen und SchläucheIIII
Kraftstoffverdunstungs-Kontrollsystem
(falls vorhanden)III
SKYACTIV-D 2.2
Motoröl & ÖlfilterFlexibel
*3Ersetzen, wenn Anzeige leuchtet
(max. Intervall: 12 Monate/20.000 km)
Andere als
flexible
Einstellun-
gen
*4*6RRRRRRRRR
Ukraine
*5*6alle 10 000 km oder 1 Jahre ersetzen
KraftstofffilterAußer Ukraine R R R
UkraineRRRR
Kraftstoffleitungen und
SchläucheAußer UkraineIIII
UkraineIIIIIIIII
Kraftstoffeinspritzung
*7III
Kraftstoffsystem (Wasser ablassen)*8
Luftfilter*2CCRCCRCCR
6-4
Wartung und Pflege
Regelmäßige Wartung

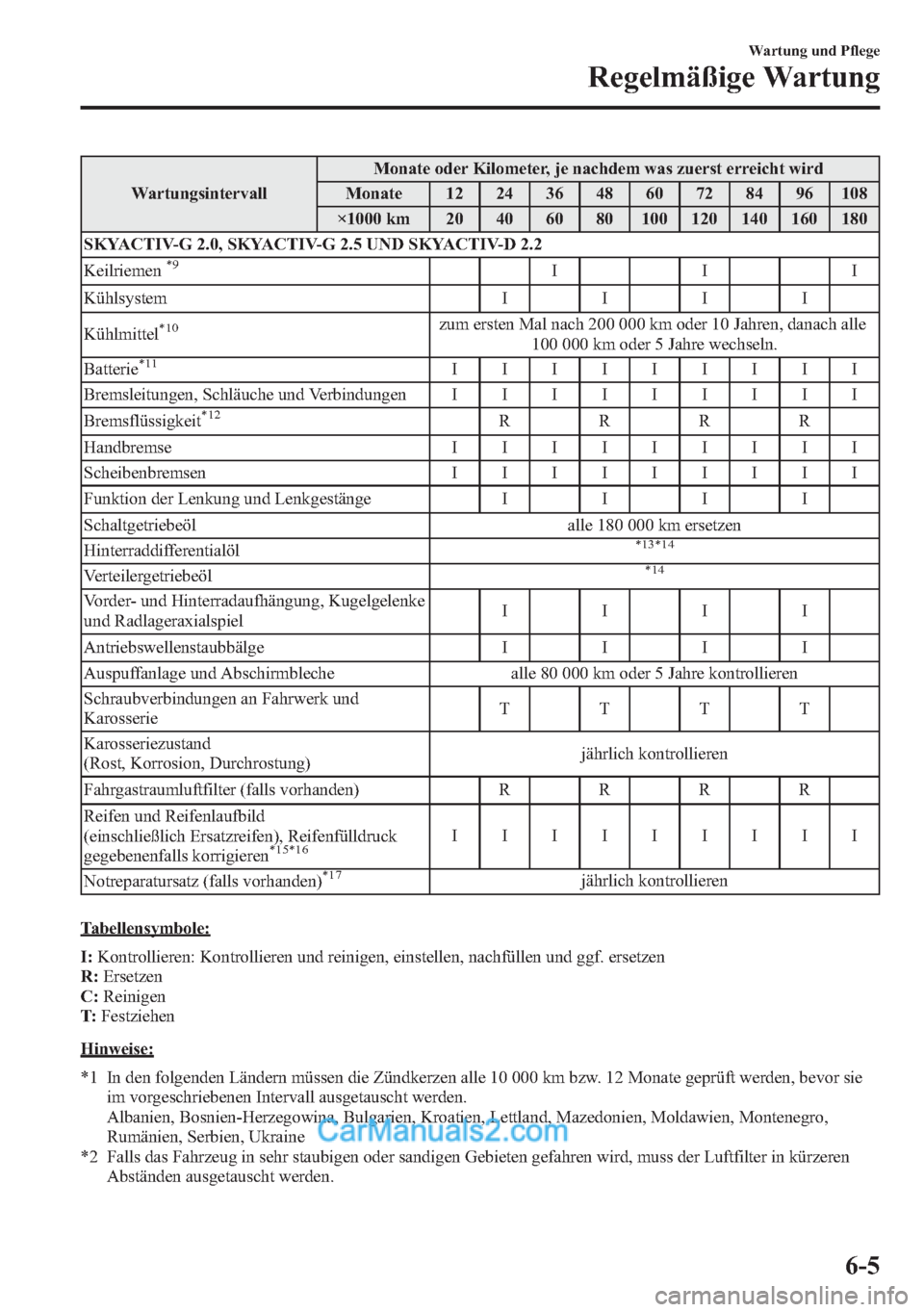

WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0, SKYACTIV-G 2.5 UND SKYACTIV-D 2.2
Keilriemen
*9III
KühlsystemIIII
Kühlmittel
*10zum ersten Mal nach 200 000 km oder 10 Jahren, danach alle
100 000 km oder 5 Jahre wechseln.
Batterie
*11IIIIIIIII
Bremsleitungen, Schläuche und VerbindungenIIIIIIIII
Bremsflüssigkeit
*12RRRR
HandbremseIIIIIIIII
ScheibenbremsenIIIIIIIII
Funktion der Lenkung und LenkgestängeIIII
Schaltgetriebeöl alle 180 000 km ersetzen
Hinterraddifferentialöl
*13*14
Verteilergetriebeöl*14
Vorder- und Hinterradaufhängung, Kugelgelenke
und RadlageraxialspielIIII
AntriebswellenstaubbälgeIIII
Auspuffanlage und Abschirmbleche alle 80 000 km oder 5 Jahre kontrollieren
Schraubverbindungen an Fahrwerk und
KarosserieTTTT
Karosseriezustand
(Rost, Korrosion, Durchrostung)jährlich kontrollieren
Fahrgastraumluftfilter (falls vorhanden)RRRR
Reifen und Reifenlaufbild
(einschließlich Ersatzreifen), Reifenfülldruck
gegebenenfalls korrigieren
*15*16IIIIIIIII
Notreparatursatz (falls vorhanden)
*17jährlich kontrollieren
Tabellensymbole:
I:Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R:Ersetzen
C:Reinigen
T:Festziehen
Hinweise:
*1 In den folgenden Ländern müssen die Zündkerzen alle 10 000 km bzw. 12 Monate geprüft werden, bevor sie
im vorgeschriebenen Intervall ausgetauscht werden.
Albanien, Bosnien-Herzegowina, Bulgarien, Kroatien, Lettland, Mazedonien, Moldawien, Montenegro,
Rumänien, Serbien, Ukraine
*2 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luftfilter in kürzeren
Abständen ausgetauscht werden.
Wartung und Pflege
Regelmäßige Wartung
6-5

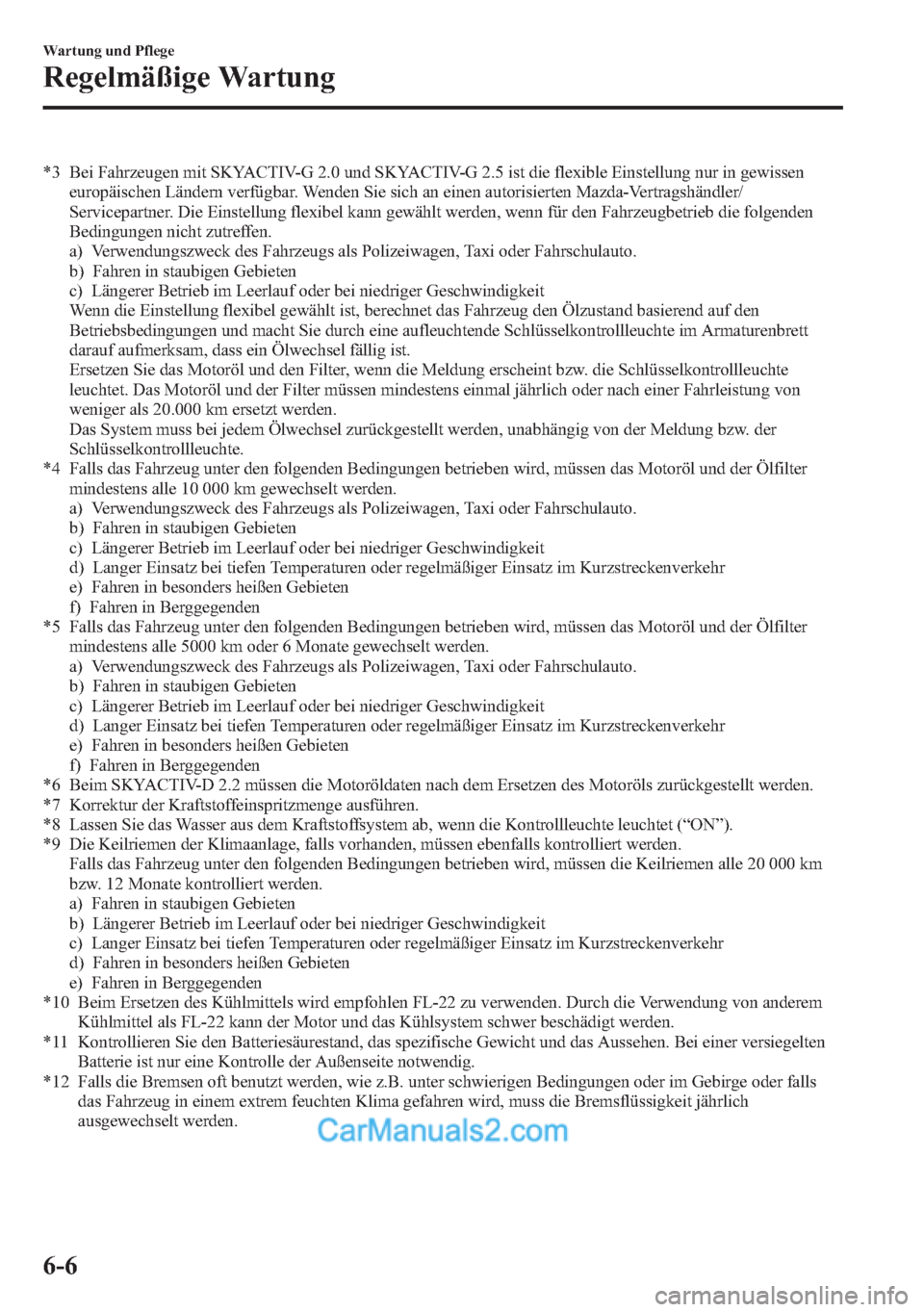

*3 Bei Fahrzeugen mit SKYACTIV-G 2.0 und SKYACTIV-G 2.5 ist die flexible Einstellung nur in gewissen
europäischen Ländern verfügbar. Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/
Servicepartner. Die Einstellung flexibel kann gewählt werden, wenn für den Fahrzeugbetrieb die folgenden
Bedingungen nicht zutreffen.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
Wenn die Einstellung flexibel gewählt ist, berechnet das Fahrzeug den Ölzustand basierend auf den
Betriebsbedingungen und macht Sie durch eine aufleuchtende Schlüsselkontrollleuchte im Armaturenbrett
darauf aufmerksam, dass ein Ölwechsel fällig ist.
Ersetzen Sie das Motoröl und den Filter, wenn die Meldung erscheint bzw. die Schlüsselkontrollleuchte
leuchtet. Das Motoröl und der Filter müssen mindestens einmal jährlich oder nach einer Fahrleistung von
weniger als 20.000 km ersetzt werden.
Das System muss bei jedem Ölwechsel zurückgestellt werden, unabhängig von der Meldung bzw. der
Schlüsselkontrollleuchte.
*4 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfilter
mindestens alle 10 000 km gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*5 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfilter
mindestens alle 5000 km oder 6 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*6 Beim SKYACTIV-D 2.2 müssen die Motoröldaten nach dem Ersetzen des Motoröls zurückgestellt werden.
*7 Korrektur der Kraftstoffeinspritzmenge ausführen.
*8 Lassen Sie das Wasser aus dem Kraftstoffsystem ab, wenn die Kontrollleuchte leuchtet (“ON”).
*9 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen alle 20 000 km
bzw. 12 Monate kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*10 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem
Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*11 Kontrollieren Sie den Batteriesäurestand, das spezifische Gewicht und das Aussehen. Bei einer versiegelten
Batterie ist nur eine Kontrolle der Außenseite notwendig.
*12 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls
das Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsflüssigkeit jährlich
ausgewechselt werden.
6-6
Wartung und Pflege
Regelmäßige Wartung

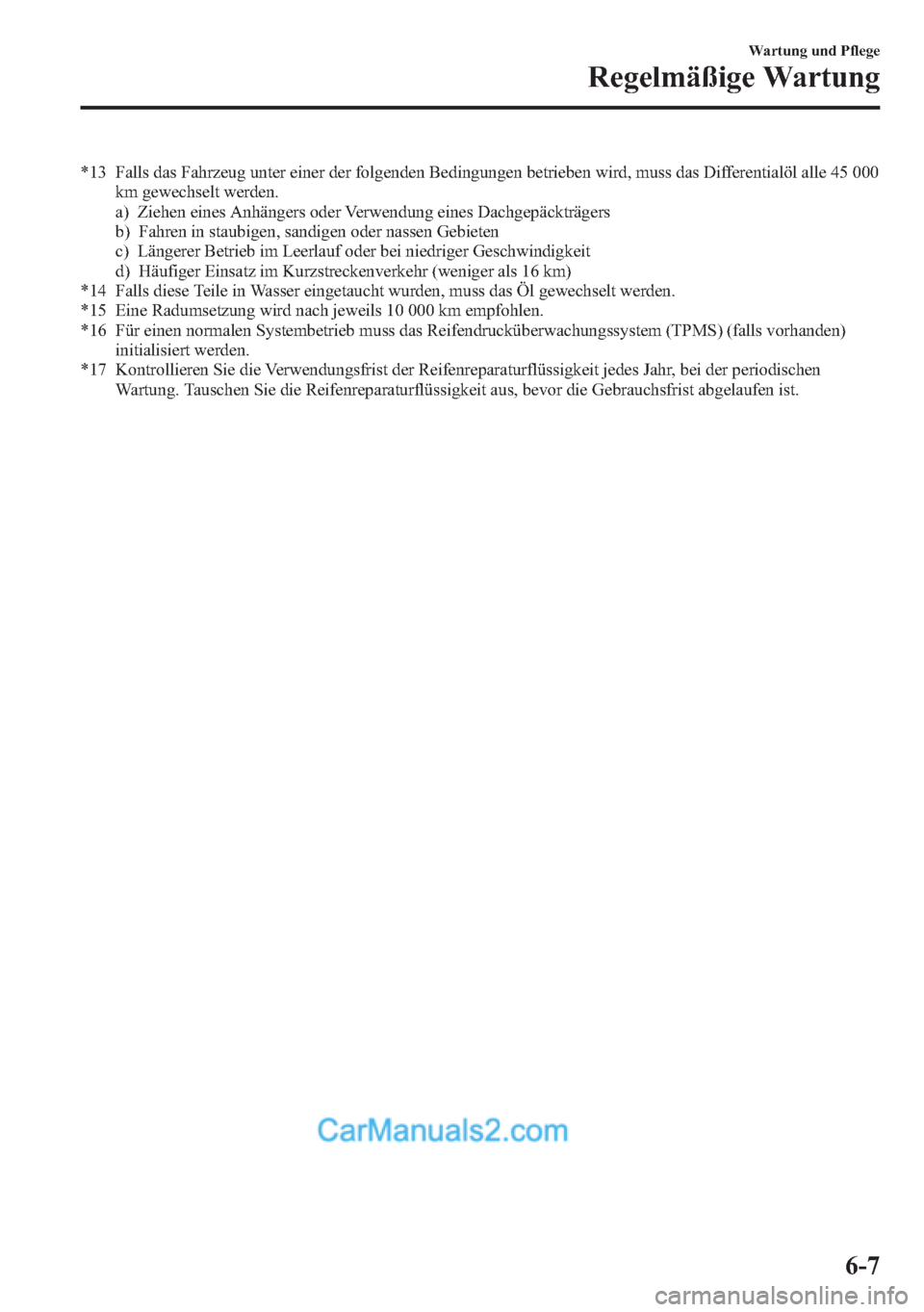

*13 Falls das Fahrzeug unter einer der folgenden Bedingungen betrieben wird, muss das Differentialöl alle 45 000
km gewechselt werden.
a) Ziehen eines Anhängers oder Verwendung eines Dachgepäckträgers
b) Fahren in staubigen, sandigen oder nassen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Häufiger Einsatz im Kurzstreckenverkehr (weniger als 16 km)
*14 Falls diese Teile in Wasser eingetaucht wurden, muss das Öl gewechselt werden.
*15 Eine Radumsetzung wird nach jeweils 10 000 km empfohlen.
*16 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden)
initialisiert werden.
*17 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturflüssigkeit jedes Jahr, bei der periodischen
Wartung. Tauschen Sie die Reifenreparaturflüssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.
Wartung und Pflege
Regelmäßige Wartung
6-7

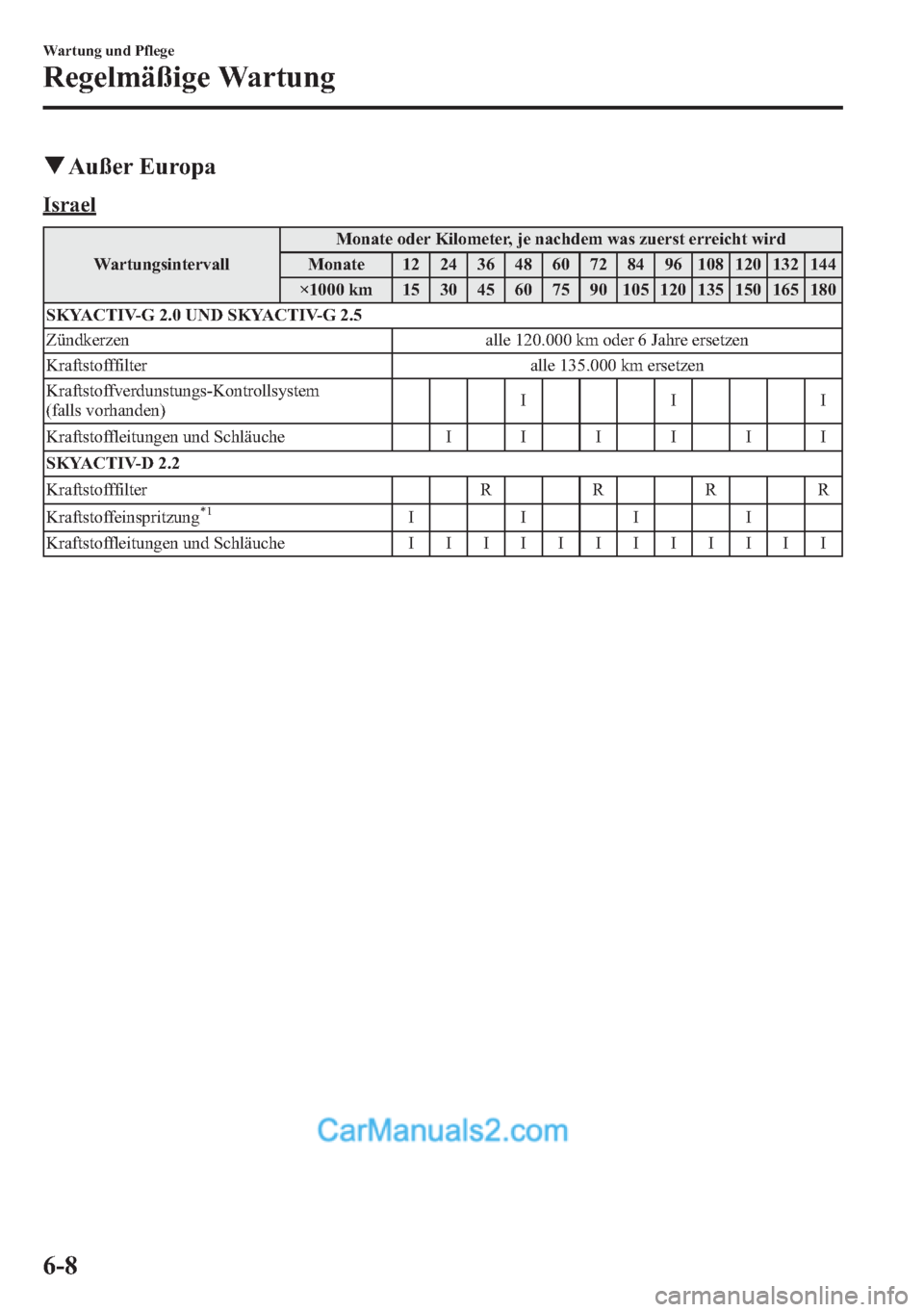

qAußer Europa
Israel
WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
SKYACTIV-G 2.0 UND SKYACTIV-G 2.5
Zündkerzen alle 120.000 km oder 6 Jahre ersetzen
Kraftstofffilter alle 135.000 km ersetzen
Kraftstoffverdunstungs-Kontrollsystem
(falls vorhanden)III
Kraftstoffleitungen und SchläucheIIIIII
SKYACTIV-D 2.2
KraftstofffilterRRRR
Kraftstoffeinspritzung
*1IIII
Kraftstoffleitungen und SchläucheIIIIIIIIIIII
6-8
Wartung und Pflege
Regelmäßige Wartung

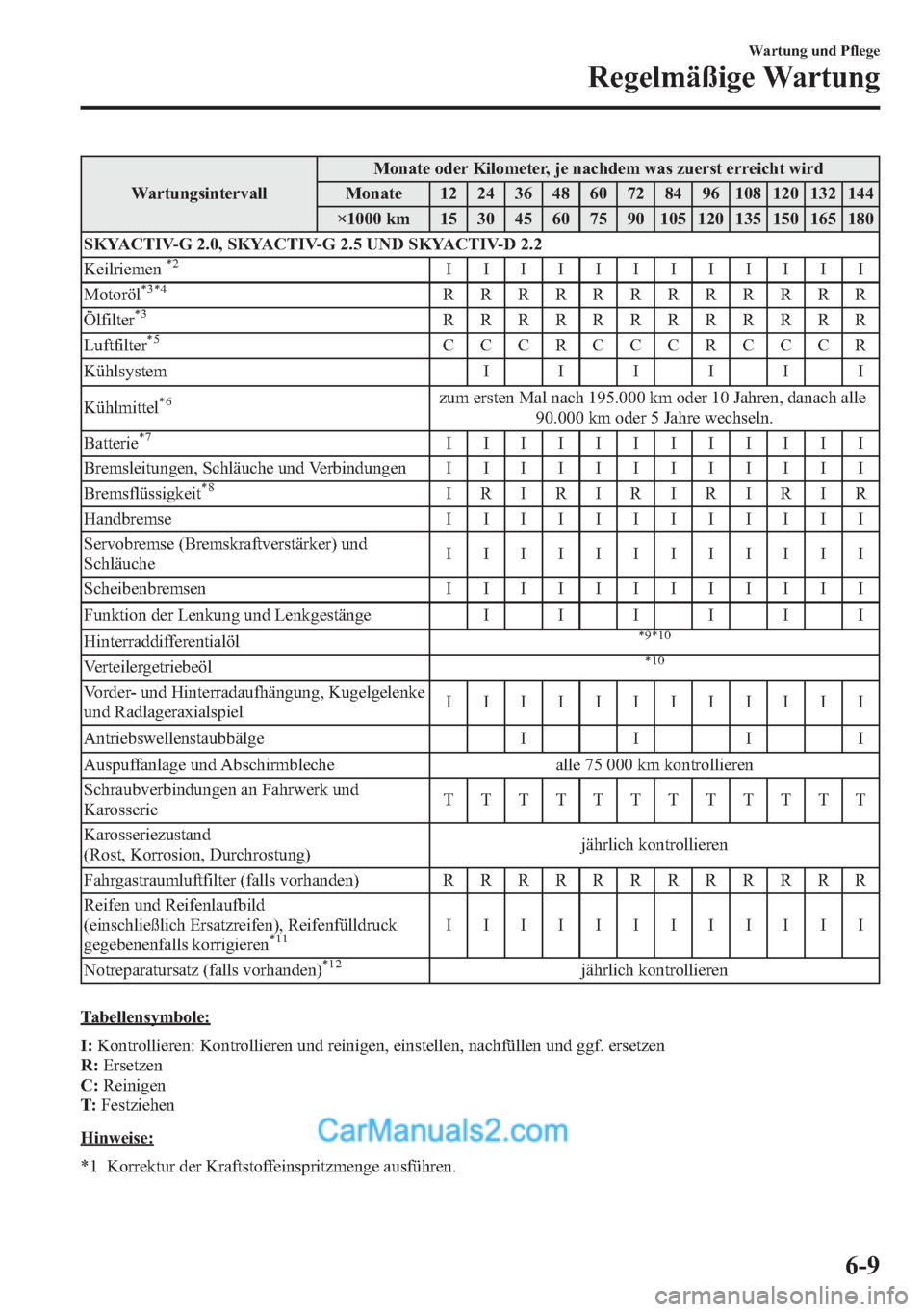

WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
SKYACTIV-G 2.0, SKYACTIV-G 2.5 UND SKYACTIV-D 2.2
Keilriemen
*2IIIIIIIIIIII
Motoröl*3*4RRRRRRRRRRRR
Ölfilter*3RRRRRRRRRRRR
Luftfilter*5CCCRCCCRCCCR
KühlsystemIIIIII
Kühlmittel
*6zum ersten Mal nach 195.000 km oder 10 Jahren, danach alle
90.000 km oder 5 Jahre wechseln.
Batterie
*7IIIIIIIIIIII
Bremsleitungen, Schläuche und VerbindungenIIIIIIIIIIII
Bremsflüssigkeit
*8IRIRIRIRIRIR
HandbremseIIIIIIIIIIII
Servobremse (Bremskraftverstärker) und
SchläucheIIIIIIIIIIII
ScheibenbremsenIIIIIIIIIIII
Funktion der Lenkung und LenkgestängeIIIIII
Hinterraddifferentialöl
*9*10
Verteilergetriebeöl*10
Vorder- und Hinterradaufhängung, Kugelgelenke
und RadlageraxialspielIIIIIIIIIIII
AntriebswellenstaubbälgeIIII
Auspuffanlage und Abschirmbleche alle 75 000 km kontrollieren
Schraubverbindungen an Fahrwerk und
KarosserieTTTTTTTTTTTT
Karosseriezustand
(Rost, Korrosion, Durchrostung)jährlich kontrollieren
Fahrgastraumluftfilter (falls vorhanden)RRRRRRRRRRRR
Reifen und Reifenlaufbild
(einschließlich Ersatzreifen), Reifenfülldruck
gegebenenfalls korrigieren
*11IIIIIIIIIIII
Notreparatursatz (falls vorhanden)
*12jährlich kontrollieren
Tabellensymbole:
I:Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R:Ersetzen
C:Reinigen
T:Festziehen
Hinweise:
*1 Korrektur der Kraftstoffeinspritzmenge ausführen.
Wartung und Pflege
Regelmäßige Wartung
6-9

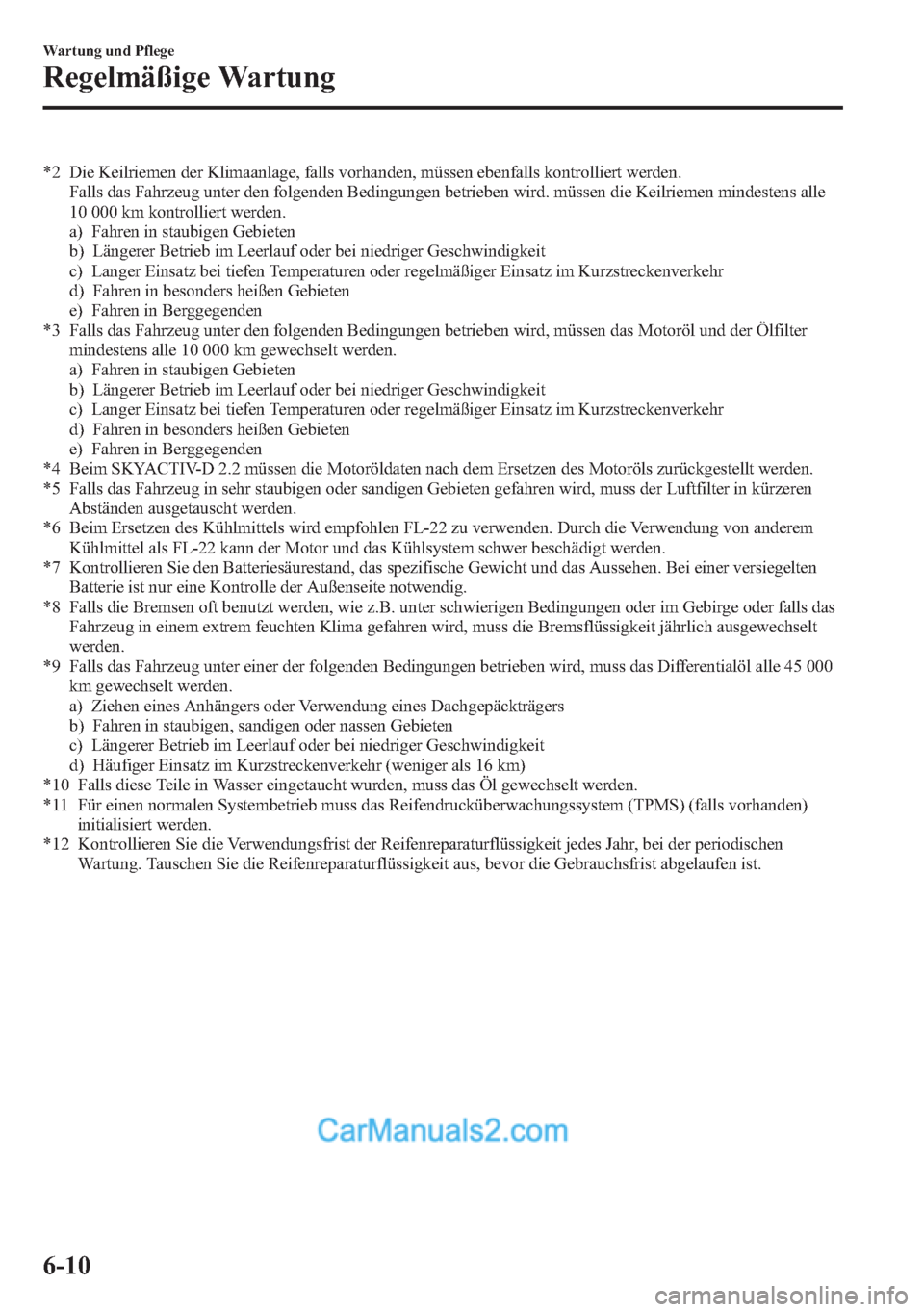

*2 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird. müssen die Keilriemen mindestens alle
10 000 km kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*3 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfilter
mindestens alle 10 000 km gewechselt werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*4 Beim SKYACTIV-D 2.2 müssen die Motoröldaten nach dem Ersetzen des Motoröls zurückgestellt werden.
*5 Falls das Fahrzeug in sehr staubigen oder sandigen Gebieten gefahren wird, muss der Luftfilter in kürzeren
Abständen ausgetauscht werden.
*6 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem
Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
*7 Kontrollieren Sie den Batteriesäurestand, das spezifische Gewicht und das Aussehen. Bei einer versiegelten
Batterie ist nur eine Kontrolle der Außenseite notwendig.
*8 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsflüssigkeit jährlich ausgewechselt
werden.
*9 Falls das Fahrzeug unter einer der folgenden Bedingungen betrieben wird, muss das Differentialöl alle 45 000
km gewechselt werden.
a) Ziehen eines Anhängers oder Verwendung eines Dachgepäckträgers
b) Fahren in staubigen, sandigen oder nassen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Häufiger Einsatz im Kurzstreckenverkehr (weniger als 16 km)
*10 Falls diese Teile in Wasser eingetaucht wurden, muss das Öl gewechselt werden.
*11 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden)
initialisiert werden.
*12 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturflüssigkeit jedes Jahr, bei der periodischen
Wartung. Tauschen Sie die Reifenreparaturflüssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.
6-10
Wartung und Pflege
Regelmäßige Wartung

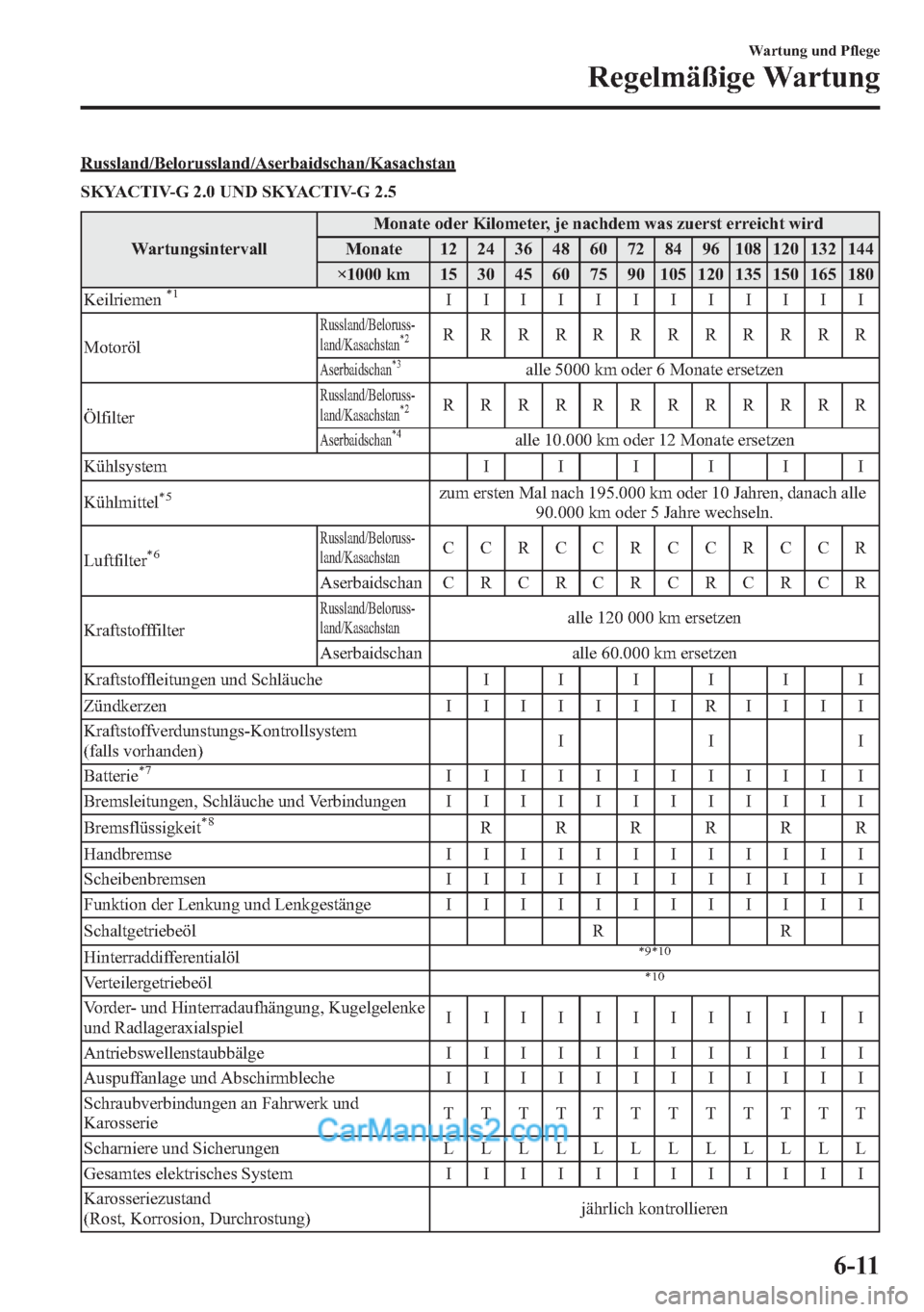

Russland/Belorussland/Aserbaidschan/Kasachstan
SKYACTIV-G 2.0 UND SKYACTIV-G 2.5
WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Keilriemen
*1IIIIIIIIIIII
Motoröl
Russland/Beloruss-
land/Kasachstan*2RRRRRRRRRRRR
Aserbaidschan*3alle 5000 km oder 6 Monate ersetzen
Ölfilter
Russland/Beloruss-
land/Kasachstan*2RRRRRRRRRRRR
Aserbaidschan*4alle 10.000 km oder 12 Monate ersetzen
KühlsystemIIIIII
Kühlmittel
*5zum ersten Mal nach 195.000 km oder 10 Jahren, danach alle
90.000 km oder 5 Jahre wechseln.
Luftfilter
*6Russland/Beloruss-
land/KasachstanCCRCCRCCRCCR
AserbaidschanCRCRCRCRCRCR
Kraftstofffilter
Russland/Beloruss-
land/Kasachstanalle 120 000 km ersetzen
Aserbaidschan alle 60.000 km ersetzen
Kraftstoffleitungen und SchläucheIIIIII
ZündkerzenIIIIIIIRIIII
Kraftstoffverdunstungs-Kontrollsystem
(falls vorhanden)III
Batterie
*7IIIIIIIIIIII
Bremsleitungen, Schläuche und VerbindungenIIIIIIIIIIII
Bremsflüssigkeit
*8RRRRRR
HandbremseIIIIIIIIIIII
ScheibenbremsenIIIIIIIIIIII
Funktion der Lenkung und LenkgestängeIIIIIIIIIIII
Schaltgetriebeöl R R
Hinterraddifferentialöl
*9*10
Verteilergetriebeöl*10
Vorder- und Hinterradaufhängung, Kugelgelenke
und RadlageraxialspielIIIIIIIIIIII
AntriebswellenstaubbälgeIIIIIIIIIIII
Auspuffanlage und AbschirmblecheIIIIIIIIIIII
Schraubverbindungen an Fahrwerk und
KarosserieTTTTTTTTTTTT
Scharniere und SicherungenLLLLLLLLLLLL
Gesamtes elektrisches SystemIIIIIIIIIIII
Karosseriezustand
(Rost, Korrosion, Durchrostung)jährlich kontrollieren
Wartung und Pflege
Regelmäßige Wartung
6-11

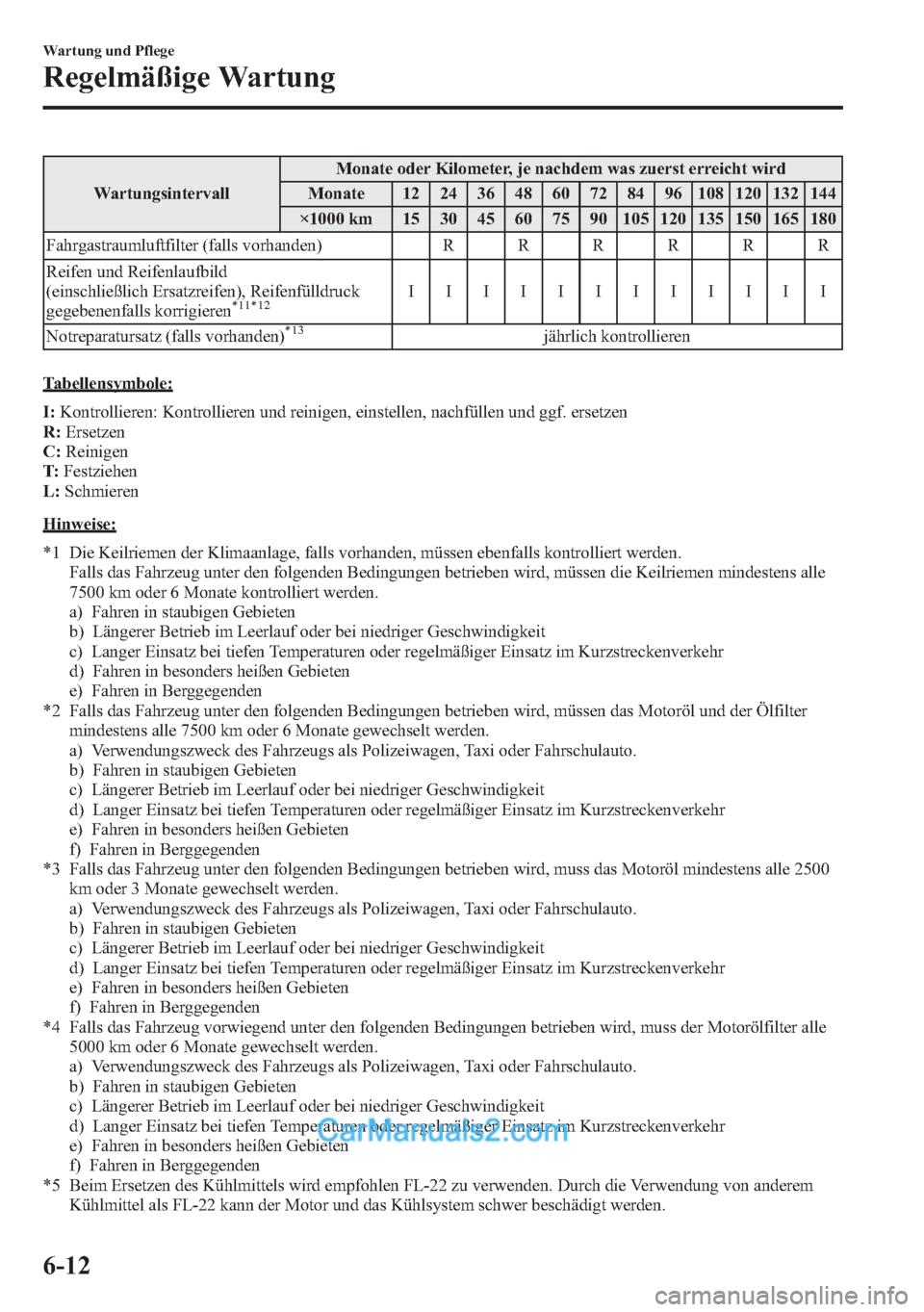

WartungsintervallMonate oder Kilometer, je nachdem was zuerst erreicht wird
Monate 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Fahrgastraumluftfilter (falls vorhanden)RRRRRR
Reifen und Reifenlaufbild
(einschließlich Ersatzreifen), Reifenfülldruck
gegebenenfalls korrigieren
*11*12IIIIIIIIIIII
Notreparatursatz (falls vorhanden)
*13jährlich kontrollieren
Tabellensymbole:
I:Kontrollieren: Kontrollieren und reinigen, einstellen, nachfüllen und ggf. ersetzen
R:Ersetzen
C:Reinigen
T:Festziehen
L:Schmieren
Hinweise:
*1 Die Keilriemen der Klimaanlage, falls vorhanden, müssen ebenfalls kontrolliert werden.
Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen die Keilriemen mindestens alle
7500 km oder 6 Monate kontrolliert werden.
a) Fahren in staubigen Gebieten
b) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
c) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
d) Fahren in besonders heißen Gebieten
e) Fahren in Berggegenden
*2 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, müssen das Motoröl und der Ölfilter
mindestens alle 7500 km oder 6 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*3 Falls das Fahrzeug unter den folgenden Bedingungen betrieben wird, muss das Motoröl mindestens alle 2500
km oder 3 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*4 Falls das Fahrzeug vorwiegend unter den folgenden Bedingungen betrieben wird, muss der Motorölfilter alle
5000 km oder 6 Monate gewechselt werden.
a) Verwendungszweck des Fahrzeugs als Polizeiwagen, Taxi oder Fahrschulauto.
b) Fahren in staubigen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Langer Einsatz bei tiefen Temperaturen oder regelmäßiger Einsatz im Kurzstreckenverkehr
e) Fahren in besonders heißen Gebieten
f) Fahren in Berggegenden
*5 Beim Ersetzen des Kühlmittels wird empfohlen FL-22 zu verwenden. Durch die Verwendung von anderem
Kühlmittel als FL-22 kann der Motor und das Kühlsystem schwer beschädigt werden.
6-12
Wartung und Pflege
Regelmäßige Wartung

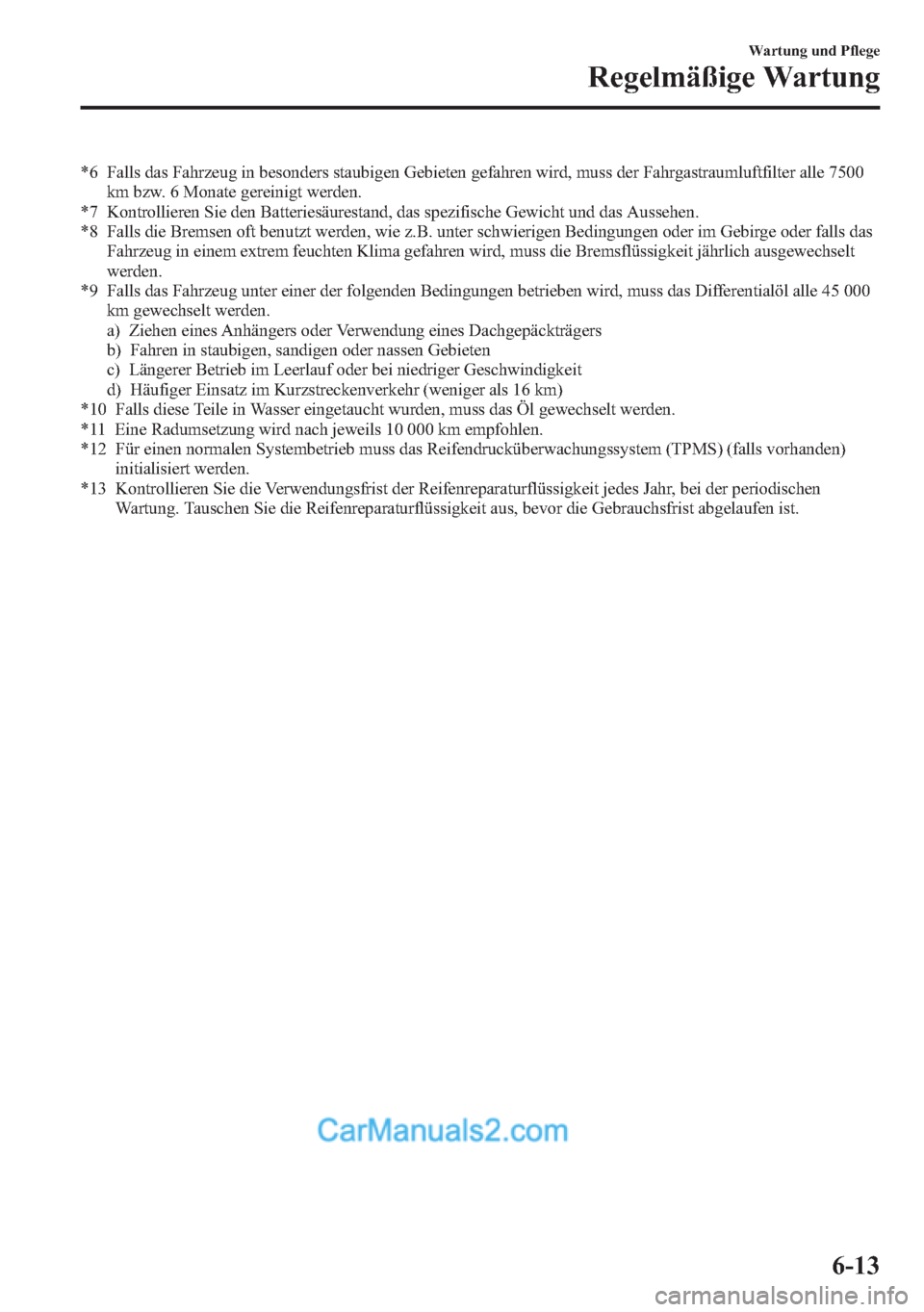

*6 Falls das Fahrzeug in besonders staubigen Gebieten gefahren wird, muss der Fahrgastraumluftfilter alle 7500
km bzw. 6 Monate gereinigt werden.
*7 Kontrollieren Sie den Batteriesäurestand, das spezifische Gewicht und das Aussehen.
*8 Falls die Bremsen oft benutzt werden, wie z.B. unter schwierigen Bedingungen oder im Gebirge oder falls das
Fahrzeug in einem extrem feuchten Klima gefahren wird, muss die Bremsflüssigkeit jährlich ausgewechselt
werden.
*9 Falls das Fahrzeug unter einer der folgenden Bedingungen betrieben wird, muss das Differentialöl alle 45 000
km gewechselt werden.
a) Ziehen eines Anhängers oder Verwendung eines Dachgepäckträgers
b) Fahren in staubigen, sandigen oder nassen Gebieten
c) Längerer Betrieb im Leerlauf oder bei niedriger Geschwindigkeit
d) Häufiger Einsatz im Kurzstreckenverkehr (weniger als 16 km)
*10 Falls diese Teile in Wasser eingetaucht wurden, muss das Öl gewechselt werden.
*11 Eine Radumsetzung wird nach jeweils 10 000 km empfohlen.
*12 Für einen normalen Systembetrieb muss das Reifendrucküberwachungssystem (TPMS) (falls vorhanden)
initialisiert werden.
*13 Kontrollieren Sie die Verwendungsfrist der Reifenreparaturflüssigkeit jedes Jahr, bei der periodischen
Wartung. Tauschen Sie die Reifenreparaturflüssigkeit aus, bevor die Gebrauchsfrist abgelaufen ist.
Wartung und Pflege
Regelmäßige Wartung
6-13
