MAZDA MODEL CX-5 2015 Handleiding (in Dutch)

Deactiveringsschakelaar van voorpassagiersairbagí
WAARSCHUWING
De voorpassagiersairbag niet onnodig deactiveren:
Onnodig uitschakelen van de voorpassagiersairbag is gevaarlijk. Als de airbag
onnodig wordt uitgeschakeld, zal de voorpassagier niet de extra beveiliging van de
airbag kunnen ontvangen. Dit kan ernstig letsel met mogelijk dodelijke afloop
veroorzaken. Behalve bij het installeren van een kinderzitje op de
voorpassagierszitting, de deactiveringsschakelaar van de airbag niet in de stand OFF
zetten.
Volautomatisch type airconditioning Handbediend type airconditioning
De deactiveringsschakelaar voor de voorpassagiersairbag dient gebruikt te worden wanneer
een kinderzitje op de voorpassagierszitting wordt geïnstalleerd om de voor- en zij-airbags
en ook het systeem van de veiligheidsgordelvoorspanner van de voorpassagierszitting
buiten werking stellen.
Belangrijke veiligheidsuitrusting
SRS airbags
2-53íBepaalde modellen.

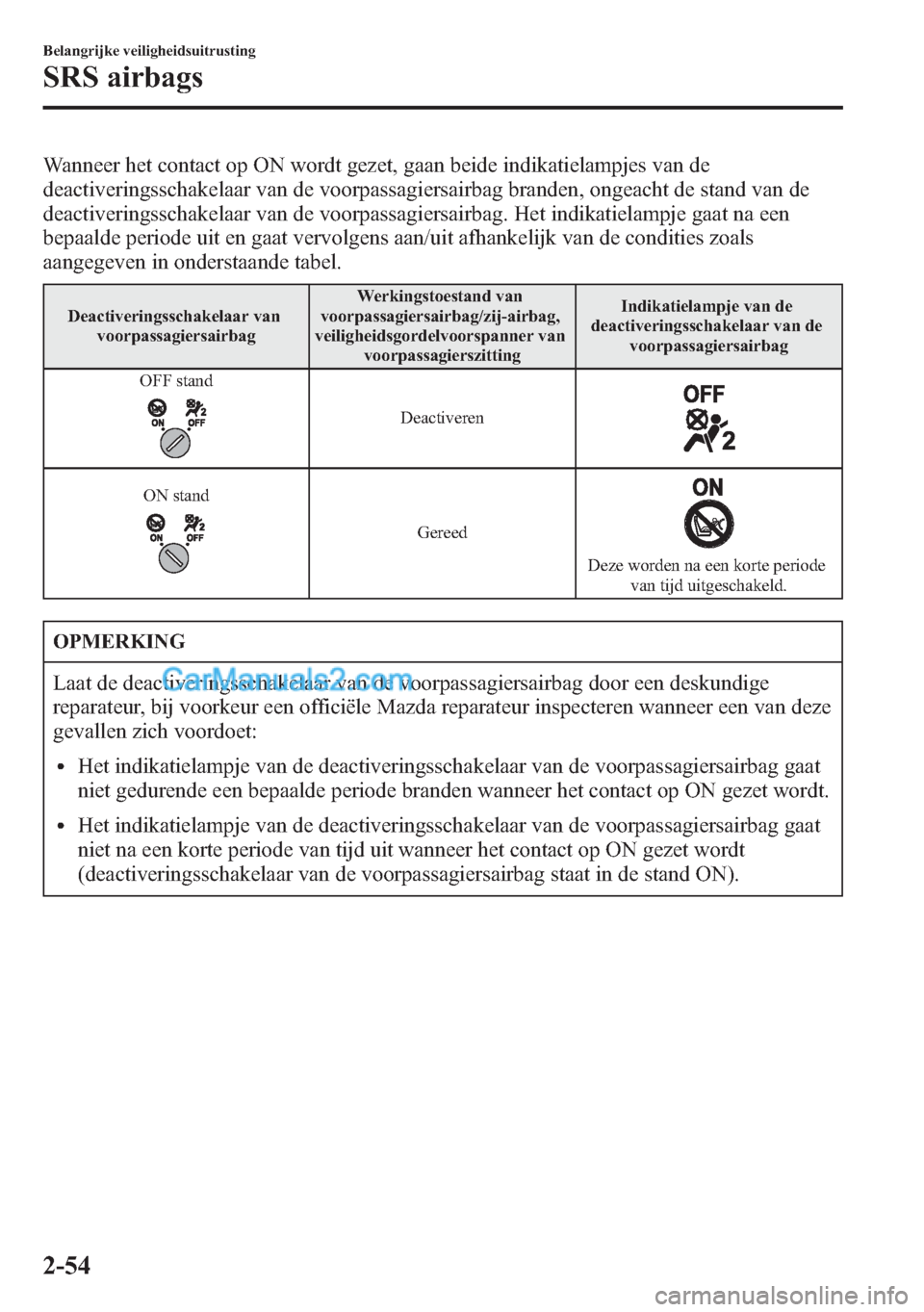

Wanneer het contact op ON wordt gezet, gaan beide indikatielampjes van de
deactiveringsschakelaar van de voorpassagiersairbag branden, ongeacht de stand van de
deactiveringsschakelaar van de voorpassagiersairbag. Het indikatielampje gaat na een
bepaalde periode uit en gaat vervolgens aan/uit afhankelijk van de condities zoals
aangegeven in onderstaande tabel.
Deactiveringsschakelaar van
voorpassagiersairbagWerkingstoestand van
voorpassagiersairbag/zij-airbag,
veiligheidsgordelvoorspanner van
voorpassagierszittingIndikatielampje van de
deactiveringsschakelaar van de
voorpassagiersairbag
OFF stand
Deactiveren
ON stand
Gereed
Deze worden na een korte periode
van tijd uitgeschakeld.
OPMERKING
Laat de deactiveringsschakelaar van de voorpassagiersairbag door een deskundige
reparateur, bij voorkeur een officiële Mazda reparateur inspecteren wanneer een van deze
gevallen zich voordoet:
lHet indikatielampje van de deactiveringsschakelaar van de voorpassagiersairbag gaat
niet gedurende een bepaalde periode branden wanneer het contact op ON gezet wordt.
lHet indikatielampje van de deactiveringsschakelaar van de voorpassagiersairbag gaat
niet na een korte periode van tijd uit wanneer het contact op ON gezet wordt
(deactiveringsschakelaar van de voorpassagiersairbag staat in de stand ON).
2-54
Belangrijke veiligheidsuitrusting
SRS airbags

qSchakelaarstanden
Controleer alvorens te gaan rijden altijd met de hulpsleutel of de deactiveringsschakelaar
van de voorpassagiersairbag in de juiste stand staat al naargelang uw vereisten.
WAARSCHUWING
Laat de sleutel niet in de deactiveringsschakelaar van de voorpassagiersairbag zitten:
Onbedoeld uitschakelen van de deactiveringsschakelaar van de voorpassagiersairbag
is gevaarlijk. Bij een ongeluk zal de voorpassagier niet goed beveiligd zijn. Dit kan
ernstig letsel met mogelijk dodelijke afloop veroorzaken. Gebruik om onbedoeld
uitschakelen te voorkomen voor het bedienen van de deactiveringsschakelaar van de
voorpassagiersairbag altijd de hulpsleutel die bewaard wordt in de zenderbehuizing
die op dat moment gebruikt wordt. Plaats na het deactiveren van de airbag de
hulpsleutel terug in de zenderbehuizing. Op deze manier blijft de sleutel niet in de
deactiveringsschakelaar van de voorpassagiersairbag zitten.
OPMERKING
Plaats na het bedienen van deactiveringsschakelaar van de voorpassagiersairbag de
hulpsleutel terug in de zenderbehuizing.
OFF
De voorpassagiersvoorairbag, zij-airbag en veiligheidsgordelvoorspanner van
voorpassagierszitting zijn buiten werking.
Overschakelen naar de OFF positie
1. Steek de sleutel in de deactiveringsschakelaar van de voorpassagiersairbag en draai de
sleutel rechtsom totdat de sleutel naar OFF wijst.
2. Verwijder de sleutel.
3. Kijk of het airbag-uitgeschakeld indikatielampje blijft branden wanneer het contact op
ON staat.
De voor- en zij-airbags van de voorpassagierszitting en ook het voorspannersysteem van de
veiligheidsgordels blijven uitgeschakeld totdat de deactiveringsschakelaar van de
voorpassagiersairbag naar de stand ON gedraaid wordt.
ON
De voorpassagiersvoorairbag, zij-airbag en veiligheidsgordelvoorspanner van
voorpassagierszitting zijn in werking. Activeer het systeem enkel wanneer op de
voorpassagierszitting geen kinderzitje is geïnstalleerd.
Belangrijke veiligheidsuitrusting
SRS airbags
2-55

Overschakelen naar de ON positie
1. Steek de sleutel in de deactiveringsschakelaar voor de voorpassagiersairbag en draai de
sleutel linksom totdat de sleutel naar ON wijst.
2. Verwijder de sleutel.
3. Kijk of het airbag-uitgeschakeld indikatielampje blijft branden wanneer het contact op
ON staat. Het airbag-uitgeschakeld indikatielampje gaat na een korte periode van tijd
uit.
2-56
Belangrijke veiligheidsuitrusting
SRS airbags

Onderdelen van het aanvullend beveiligingssysteem
Gasgeneratoren en airbags van bestuurder/voorpassagier
Impactsensoren en diagnosemodule (SAS eenheid)
Voorspannersysteem van veiligheidsgordels van voorzitting (pagina 2-25)
Voorste airbagsensors
Zij-impactsensors
Waarschuwingslampje voor systeem van airbag/voorspanners van voorste
veiligheidsgordels (pagina 4-38)
Zij- en gordijngasgeneratoren en airbags
Voorpassagiersairbag-uitgeschakeld indikatielampjeí(pagina 2-53)
Deactiveringsschakelaar van voorpassagiersairbagí(pagina 2-53)
Belangrijke veiligheidsuitrusting
SRS airbags
2-57íBepaalde modellen.

Werking van de SRS airbags
Uw Mazda is uitgerust met de volgende typen SRS airbags. SRS airbags zijn ontworpen
om te werken in combinatie met de veiligheidsgordels om letsel tijdens een ongeval te
helpen verminderen.
De SRS airbags zijn ontworpen om als aanvulling op de veiligheidsgordelfuncties de
passagiers extra bescherming te bieden. Draag de veiligheidsgordels op de juiste wijze.
qVoorspanners van veiligheidsgordels van voorzitting
De veiligheidsgordelvoorspanners van de voorzitting zijn ontworpen om in werking te
treden bij gematigde of ernstige frontale of bijna frontale botsingen. Bovendien wordt
tijdens een zijdelingse botsing de voorspanner in werking gesteld aan de zijde waar zich de
botsing voordoet. De voorspanners functioneren verschillend afhankelijk van met welke
typen airbags de auto is uitgerust. Zie voor bijzonderheden over de werking van de
veiligheidsgordelvoorspanners,“Criteria voor SRS airbag activering”(pagina 2-61).
qBestuurdersairbag
De bestuurdersairbag is in het stuurwiel ingebouwd.
Wanneer de impactsensoren van een airbag een frontale botsing met meer dan gematigde
kracht registreren, wordt de bestuurdersairbag snel opgeblazen om letsel aan hoofdzakelijk
het hoofd of de borst van de bestuurder te helpen verminderen dat veroorzaakt wordt door
een directe slag tegen het stuurwiel.
Zie voor nadere bijzonderheden over airbag activering,“Criteria voor SRS airbag
activering”(pagina 2-61).
2-58
Belangrijke veiligheidsuitrusting
SRS airbags

qVoorpassagiersairbag
De voorpassagiersairbag is ingebouwd in het instrumentenpaneel aan de
voorpassagierszijde.
Het opblaasmechanisme voor de voorpassagiersairbag is hetzelfde als bij de
bestuurdersairbag, zoals boven vermeld.
Zie voor nadere bijzonderheden over airbag activering,“Criteria voor SRS airbag
activering”(pagina 2-61).
qZij-airbags
De zij-airbags zijn ingebouwd in de buitenste zijden van de rugleuningen van de
voorzittingen.
Wanneer de impactsensoren van een airbag een zijdelingse botsing met meer dan
gematigde kracht registreren, blaast het systeem enkel de zij-airbag op aan de zijde waar de
auto geraakt is. De zij-airbag wordt snel opgeblazen om letsel aan de borst van de
bestuurder of de voorpassagier te helpen verminderen dat veroorzaakt wordt door een
directe slag tegen interieuronderdelen zoals een portier of raam.
Zie voor nadere bijzonderheden over airbag activering,“Criteria voor SRS airbag
activering”(pagina 2-61).
Belangrijke veiligheidsuitrusting
SRS airbags
2-59

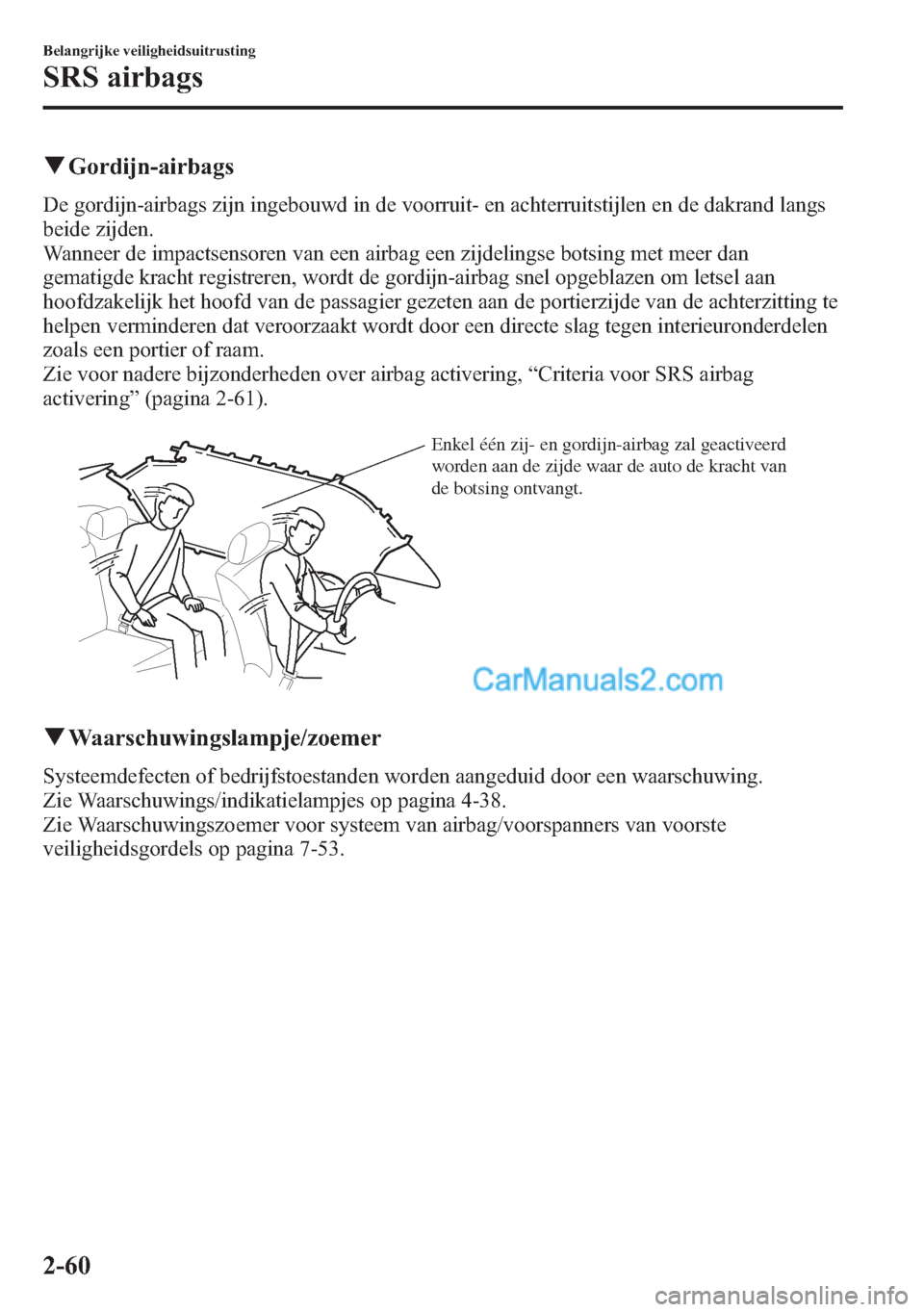

qGordijn-airbags
De gordijn-airbags zijn ingebouwd in de voorruit- en achterruitstijlen en de dakrand langs
beide zijden.
Wanneer de impactsensoren van een airbag een zijdelingse botsing met meer dan
gematigde kracht registreren, wordt de gordijn-airbag snel opgeblazen om letsel aan
hoofdzakelijk het hoofd van de passagier gezeten aan de portierzijde van de achterzitting te
helpen verminderen dat veroorzaakt wordt door een directe slag tegen interieuronderdelen
zoals een portier of raam.
Zie voor nadere bijzonderheden over airbag activering,“Criteria voor SRS airbag
activering”(pagina 2-61).
Enkel één zij- en gordijn-airbag zal geactiveerd
worden aan de zijde waar de auto de kracht van
de botsing ontvangt.
qWaarschuwingslampje/zoemer
Systeemdefecten of bedrijfstoestanden worden aangeduid door een waarschuwing.
Zie Waarschuwings/indikatielampjes op pagina 4-38.
Zie Waarschuwingszoemer voor systeem van airbag/voorspanners van voorste
veiligheidsgordels op pagina 7-53.
2-60
Belangrijke veiligheidsuitrusting
SRS airbags

Criteria voor SRS airbag activering
Deze tabel geeft de betreffende SRS uitrusting aan die afhankelijk van het type botsing
geactiveerd wordt.
(De illustraties tonen representatieve voorbeelden van botsingen.)
SRS
uitrustingTypen botsing
Een ernstige frontale/bijna frontale
botsingEen ernstige zijdelingse
botsingEen botsing aan de
achterzijde
Veiligheids-
gordelvoor-
spanner van
voorzittingX*1(beide zijden)X*1(enkel zijde van botsing)
Bij een botsing aan de
achterzijde wordt geen
airbag en
veiligheidsgordelvoorspan-
ner geactiveerd.
BestuurdersairbagX
Voorpassagiersair-
bagX*1
Zij-airbagX*1(enkel zijde van botsing)
Gordijn-airbag
X (enkel zijde van botsing)
X: De SRS airbaguitrusting is bestemd om bij een botsing geactiveerd te worden.
*1(Met deactiveringsschakelaar van voorpassagiersairbag)
De voor- en zij-airbags van de voorpassagierszitting en de
veiligheidsgordelvoorspanner worden geactiveerd afhankelijk van de status van de
deactiveringsschakelaar van de voorpassagiersairbag.
OPMERKING
Bij een frontale zijdelingse botsing, is het mogelijk dat alle uitgeruste airbags en
voorspanners geactiveerd worden, afhankelijk van de richting, hoek en snelheid van
impact.
Belangrijke veiligheidsuitrusting
SRS airbags
2-61

Beperkingen van de SRS airbag
Bij ernstige botsingen zoals die hierboven beschreven onder“Criteria voor SRS airbag
activering”zal de betreffende SRS airbaguitrusting geactiveerd worden. Echter bij
bepaalde botsingen bestaat de kans dat de uitrusting niet geactiveerd wordt, afhankelijk van
het type botsing en de ernst ervan.
Beperkingen ten aanzien van de detectie van frontale/bijna frontale botsingen:
In de volgende illustraties worden voorbeelden gegeven van frontale/bijna frontale
botsingen die mogelijk niet als ernstig genoeg bespeurd worden om de SRS
airbaguitrusting te activeren.
Botsingen tegen bomen of palenFrontale zijdelingse botsing
Kopstaartbotsingen of rijden onder de laadklep
van een vrachtauto
2-62
