129
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
メーター
システムの作動状態や故障 ･ 異常状態などのメッセージ情報が表示されます。表示された
メッセージの内容によって､ 車両の状態を確認するかマツダ販売店での点検を受けてくだ
さい。
Úç ½ ïѥݔ³ãï ßµÓ è
(1)インテリジェント ･ ドライブ ･ マスター(i-DM)..........................................130ページ
(2)スピードメーター............................................................... ...............................135ページ
(3)タコメーター......................................................................................................135ページ
(4)オドメーター / トリップメーター............................................................... ....136ページ
(5)燃料計.................................................................................................................. 139ページ
(6)トリップコンピューター...................................................................................139ページ
(7)パネルライトコントロールスイッチ...............................................................137ページ
(8)外気温表示............................................................... ...........................................138ページ
(9)メンテナンスモニター............................................................... .......................143ページ
CX-5_Kシ_3版.indb 1292015/04/22 9:49:56

130
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
インテリジェント ･ ドライブ ･ マスター (i-DM)
「i-DM」はマツダ車の「走る歓び」と「優れた環境安全性能」を十分に実感していただくためのドライビングサポートシステムです。乗員全員が車両との一体感を感じながら爽快
なドライブを楽しめるようになる運転技量の習得 / 向上をサポートします。
インテリジェント ･ ドライブ ･ マスター ･ ランプ
走行中の運転操作( アクセル､ ブレーキ､ ハンドル ) の状態を診断し､ ランプの色で運転
者に運転操作の状況を知らせます。( コーチング機能 )
ŒÝ
●インテリジェント ･ ドライブ ･ マスター ･ ランプを非表示にしているときは表示
しません。
●インテリジェント ･ ドライブ ･ マスター ･ ランプの表示 / 非表示を変更すること
ができます。
→ 517
ページ「設定変更( カスタマイズ機能 )」
¬æ ”ï Òç”åïÓ
×ë  ÄåïÓ
グリーンランプ
次の運転のときはランプが緑で点灯します。
内容 運転のポイント
やさしい運転を示します。ゆっくりとし
た運転操作で､ 乗員の体の揺れが小さく､
安定した走行で燃費の良い運転です。
●加速をするとき / やめるときに､ アク
セルペダルをゆっくり踏む / もどす
●減速をするとき / やめるときに､ ブ
レーキペダルをゆっくり踏む / もどす
●旋回をするとき / 直進にもどすとき
に､ ハンドルをゆっくり切る / もどす
CX-5_Kシ_3版.indb 1302015/04/22 9:49:57

131
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ブルーランプ
次の運転のときはランプが青で点灯します。
内容 運転のポイント
しなやかな運転を示します。特に以下の
走行タイプのような運転者にとって爽快
で気持ちの良い運転です。
走行タイプ 1
適度な加速度変化がありながら､ なめら
かな運転操作で車と乗員が一体となって
動く､ 安定した走行です。
走行タイプ 2
加速および旋回を継続しているときに､
加速度を一定に維持しており､ 乗員の体
の揺れが小さく､ 安定した走行です。 走行タイプ 1 の場合
●加速をするときに､ 最適な踏み込み
量 / 速さでアクセルペダルを操作する
●減速をするときに､ 最適な踏み込み
量 / 速さでブレーキペダルを操作する
●旋回をするときに､ 最適な切り込み
量 / 速さでハンドルを操作する
走行タイプ 2 の場合
●加速をするときに､ 一定の加速度を継
続するようにアクセルペダルを操作す
る
●減速をするときに､ 一定の減速度を継
続するようにブレーキペダルを操作す
る
●旋回をするときに､ 一定の横 G を維
持するようにハンドルおよびアクセル
ペダルを操作する
ホワイトランプ
次の運転のときはランプが白で点灯します。
内容 運転のポイント
体が揺れる運転を示します。
やや急な運転操作により､ 乗員の体の揺
れが大きく､ 不安定な走行で燃費のあま
りよくない運転です。
●加速をするとき / やめるときに､ アク
セルペダルををやや急に踏む / もどす
●減速をするとき / やめるときに､ ブ
レーキペダルををやや急に踏む / もど
す
●旋回をするとき / 直進にもどすとき
に､ ハンドルををやや急に切る / もど
す
CX-5_Kシ_3版.indb 1312015/04/22 9:49:57

132
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
インテリジェント · ドライブ · マスター (i-DM) 表示
運転の評価をスコア( 点数 )で表示します。スコアに応じてステージが決まります。
ステージは 1st ステージから 3rd ステージまであり､ ステージが上がるとスコアの診断
が厳しくなります。運転技量が上がり､ 現在のステージでアベレージスコアを高く保てる
ようになると､ 次のステージへ上がります。逆に､ 低いアベレージスコアが続くとステー
ジが下がります。
インテリジェント ･ ドライブ ･ マスター(i-DM)の情報をセンターディスプレイに表示し
ます。
表示にはシンプルモードとトレーニングモードの 2 種類あります。
1. ホーム画面のアイコンを選択しアプリケーション画面を表示します。
2. インテリジェント ･ ドライブ ･ マスターを選択します。
¢³ïÓ çÞ ”Å£¢ Äè”Ç ï¬Þ”Å£
現在のステージを表示します。
ドライバ名を表示します。ドライバ名の登録 / 選択については､ 次のページの「ドライ
バ選択」を参照してください。
今回のスコアを表示します。
アベレージスコアを表示します。
スコアの推移を棒グラフで表示します。各グラフは 1 分間のスコアを示し､ 過去 10
分間の記録を表示します。最新のグラフは右側にハイライト表示されます。信号待ち
や一定速走行など運転操作が無かった場合はゼロのグラフが表示されます。
今回の運転操作傾向を表示します。ブレーキ､ ハンドル､ アクセルの操作それぞれを表
示します。白のゲージはやや急な運転の多さを示し､ 青のゲージはしなやかな運転の
多さを示します。
CX-5_Kシ_3版.indb 1322015/04/22 9:49:57

133
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
アイコンを選択すると画面下部に次のメニュー画面が表示されます。
表示 内容
メニュー画面を閉じます。
アプリケーション画面にもどります。
トレーニング / シンプル画面を切り替
えることができます。
設定画面に進みます。
設定画面
次の表示 / 非表示の切り替えができます。●エンディング表示
●インテリジェント ･ ドライブ ･ マスター ･ ランプ
エンディング表示
i-DM のエンディング表示が ON の場合は､ 電源ポジションを ON から OFF にしたとき､
現在のステージ､ 今回のスコア(現在の評価値 ) とアベレージスコア ( 過去 10 回のスコ
アの平均値 )などを表示します。また今回のスコアに応じて､文字によるワンポイントア
ドバイスも表示します。( ティーチング機能 )
¢³ï Ó ç Þ ”Å £ ¢Ä è ” Çï¬ Þ ”Å £
現在のステージを表示します。マークはアベレージスコア 4.8 以上を連続して獲得
した回数を示しています。アベレージスコア 4.8 以上を 5 回連続で獲得すると
マー
クが 5 個になり次のステージへ上がります。
ドライバ名を表示します。
今回のスコアを表示します。
アベレージスコアを表示します。
運転評価メッセージと､ ワンポイントアドバイスを表示します。
現在の運転傾向を表示します。ブレーキ､ ハンドル､ アクセルの操作それぞれを表示し
ます。
CX-5_Kシ_3版.indb 1332015/04/22 9:49:59

134
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
ŒÝ
燃費モニターと i-DM のエンディング表示を両方 ON している場合は､両方のエンディ
ングが表示されます。
ドライバ選択 
車両にドライバ名を 5 名分登録することができます。登録したドライバ名はインテリジェ
ント ･ ドライブ ･ マスター(i-DM)で使用でき ､ ステージ / スコア情報などをドライバ名
ごとに管理できます。
ŒÝ
安全のため､ 走行中は一部の操作をすることができません。
1. ホーム画面のアイコンを選択しアプリケーション画面を表示します。
2. 「ドライバ選択」を選択します。
3. 「ドライバ選択」を選択すると､ 次の画面が表示されます。
ドライバ選択 ON/OFF 切り替え
ドライバ選択機能の ON/OFF を切り替えます。
ON のとき､ ドライバの選択やドライバ名の編集ができます。OFF にすると､「ドライバ
選択なし」が自動で選択されます。
ドライバ名リスト (1 ～ 5)
ドライバ名(未登録の場合はドライバ番号 )を 5 つ表示します。選択中のドライバ名に
はチェックマークが表示されます。
エンジン始動後､ 登録されたキーごとにドライバ名が自動で選択されます。ドライバ情報
を変更したい場合は､ 該当するドライバ名を選択します。
ŒÝ
選択されたドライバ名で､ インテリジェント ･ ドライブ ･ マスター( i-DM)を表示し
更新されます。
CX-5_Kシ_3版.indb 1342015/04/22 9:49:59

135
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ドライバ選択なし
ドライバの識別が出来ないとき､ またはドライバ選択機能が OFF のときは､「ドライバ
選択なし」として表示されます。
ドライバ名編集
選択されているドライバ名の編集 / 登録画面へ移動します。
ŒÝ
既に登録されているドライバ名と同一のドライバ名は登録できません。
スピードメーター
走行速度を km/h で示します。
タコメーター
1 分間あたりのエンジン回転数を示します。
«™
指針がレッドゾーン ( 許容回転数以上を示す ) に入らないように運転してく
ださい｡ エンジンの故障につながるおそれがあります｡
Þè¿Å
º” ï
ÞµÄå Ó
yº” ï
Þ“7 t‘“
c “UŸs “‡b{
ŒÝ
ストライプゾーンはレッドゾーンに入らないようにするために､ 早めの変速を促す
ゾーンです。
CX-5_Kシ_3版.indb 1352015/04/22 9:50:00

136
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
オドメーター / トリップメーター
Äæ¿Ó Ý”»”
~“8Q Ø»ï
Äæ¿Ó Ý”»”
¦ÅÝ ”»”
オドメーター
走行した総距離を km 単位で示します。
トリップメーター
一定区間の走行距離を km 単位で示します( 右側の数字は 100m 単位です )。2 種類(TRIP
A､ TRIPB )の区間距離を計測することができます 。たとえば､ TRIPA モードで給油
してからの距離を測りながら､ TRIPBモードで出発してからの距離を測ることができま
す。電源ポジションが ON のとき､ トリップメーター切り替えボタンを押すごとに､ TRIP
A､TRIPB が切り替わります。トリップメーターを“0.0”にもどすときは､それぞれのモー
ドのときトリップメーター切り替えボタンを 1 秒以上押します。
ŒÝ
●電源ポジションが ACC または OFF のとき､ オドメーター / トリップメーターは
表示されませんが､ 次のようなときは､ トリップメーター切り替えボタンが機能
します( ボタンを操作するとトリップメーターは切り替え / リセットされます )。
•電源ポジションを ON から ACC または OFF にした後の約 10 分間。
•ドアを閉めた状態から開けた状態にした後の約 10 分間。
●次のようなときは､ トリップメーターの表示が“0.0”にもどります。
•車両整備などでバッテリーとの接続が断たれたとき。
•走行距離が 9999.9km を超えたとき。
CX-5_Kシ_3版.indb 1362015/04/22 9:50:00

137
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

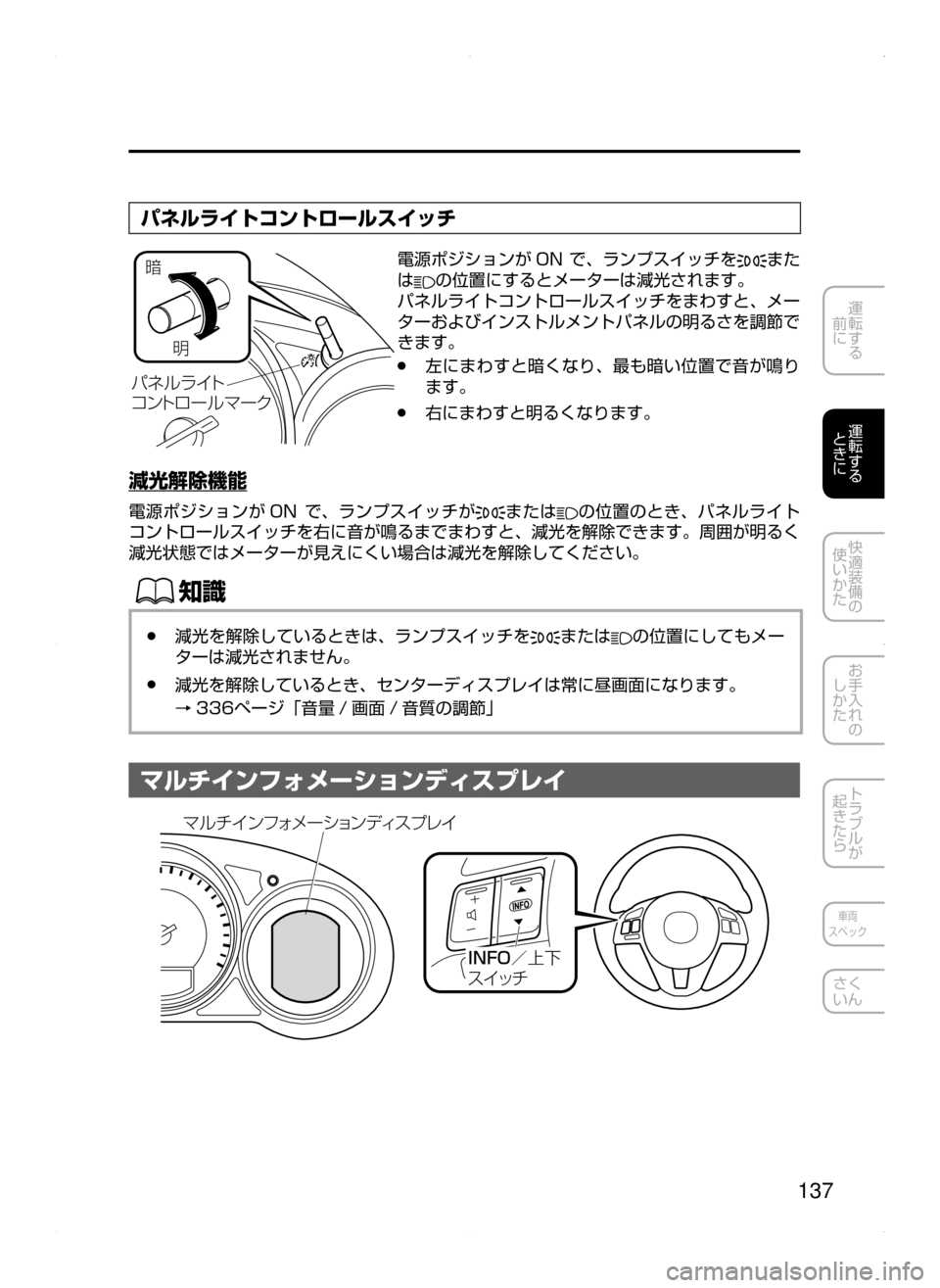

パネルライトコントロールスイッチ
‰
Ì
ÍÉçå  Ä
¯ïÄé”ç Ú”«
電源ポジションが ONで､ ランプスイッチをまた
はの位置にするとメーターは減光されます。
パネルライトコントロールスイッチをまわすと､ メー
ターおよびインストルメントパネルの明るさを調節で
きます。
●左にまわすと暗くなり､ 最も暗い位置で音が鳴り
ます。
●右にまわすと明るくなります。
減光解除機能
電源ポジションが ONで､ ランプスイッチがまたはの位置のとき､ パネルライト
コントロールスイッチを右に音が鳴るまでまわすと､ 減光を解除できます。周囲が明るく
減光状態ではメーターが見えにくい場合は減光を解除してください。
ŒÝ
●減光を解除しているときは､ ランプスイッチをまたはの位置にしてもメー
ターは減光されません。
●減光を解除しているとき､ センターディスプレイは常に昼画面になります。
→336ページ「音量 / 画面 / 音質の調節」
マルチインフォメーションディスプレイ
*/'0— Í<
µ  ¿½
Úç ½ ïѥݔ³ãï ßµÓ è
CX-5_Kシ_3版.indb 1372015/04/22 9:50:01

138
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
マルチインフォメーションディスプレイは次の情報を表示します。
INFO スイッチを押すごとに表示を切り替えます。
Äæ¿Ó ¯ï Ðá”»”
®
øæDó‘m¯
®Éé
…¯
® `é
…¯
®É ¯
®Ú À¼è” ¼” «ç ”¶¯ïÄé ”ç
.3$$


¯Ô¯
® ÝŒ§ ³µÂÜ
%344


¯Ô¯
¢¥ ”Ç ï¬Ý¿·” ´
¹x ¬è”Å 7srt‘“
÷
‹wÁ UŸs“‡b {
®è”ï ©” Óž³µÄ³ µÂÜ
-"4
