MAZDA MODEL CX-5 2015 Manual do proprietário (in Portuguese)

5-1
5Características Interiores
Utilização de vários elementos para conforto em viagem, tais como ar
condicionado e sistema de áudio.
Sistema de Ar Condicionado ......................................................... 5-2
Sugestões de Utilização ............................................................. 5-2
Saídas de Ventilação .................................................................. 5-3
Tipo Manual .............................................................................. 5-5
Ar Condicionado Totalmente Automático ................................. 5-9
Sistema de Áudio .......................................................................... 5-14
Antena ..................................................................................... 5-14
Sugestões de Utilização do Sistema de Áudio ........................ 5-14
Sistemas de Áudio (Tipo A/Tipo B) ........................................ 5-29
Sistemas de Áudio (Tipo C/Tipo D) ........................................ 5-46
Operação dos Interruptores de Controlo do
Sistema de Áudio no Volante .................................................. 5-70
Modo AUX/USB/iPod ............................................................. 5-72
Bluetooth® .................................................................................... 5-90
Bluetooth®* ............................................................................ 5-90
Sistema Mãos-Livres Bluetooth® (Áudio Tipo B)* ............. 5-114
Sistema Mãos-Livres Bluetooth® (Áudio Tipo C/Tipo D)* ..... 5-121
Sistema de Áudio Bluetooth® (Áudio Tipo B)* ................... 5-131
Sistema de Áudio Bluetooth® (Áudio Tipo C/Tipo D)* ....... 5-133
Resolução de Avarias* ........................................................... 5-145
Equipamento Interior ................................................................ 5-149
Palas do Sol ........................................................................... 5-149
Luzes do Habitáculo .............................................................. 5-149
Tomadas de Acessórios ......................................................... 5-152
Suporte para Copos ............................................................... 5-153
Suporte para Garrafas ............................................................ 5-155
Compartimentos de Arrumação ............................................. 5-155
Cinzeiro Amovível* .............................................................. 5-158
*Alguns modelos.

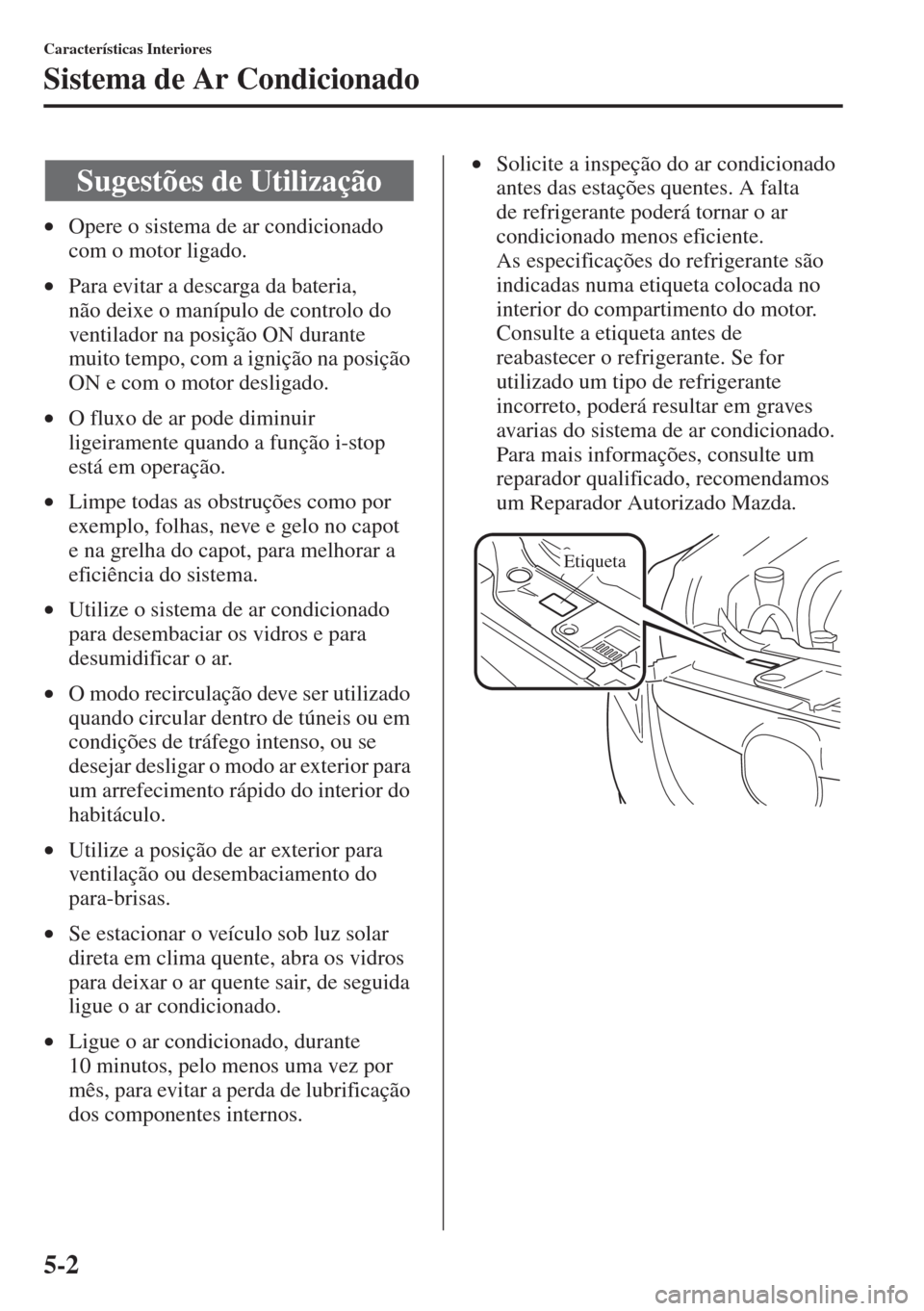

5-2
Características Interiores
Sistema de Ar Condicionado
•Opere o sistema de ar condicionado
com o motor ligado.
•Para evitar a descarga da bateria,
não deixe o manípulo de controlo do
ventilador na posição ON durante
muito tempo, com a ignição na posição
ON e com o motor desligado.
•O fluxo de ar pode diminuir
ligeiramente quando a função i-stop
está em operação.
•Limpe todas as obstruções como por
exemplo, folhas, neve e gelo no capot
e na grelha do capot, para melhorar a
eficiência do sistema.
•Utilize o sistema de ar condicionado
para desembaciar os vidros e para
desumidificar o ar.
•O modo recirculação deve ser utilizado
quando circular dentro de túneis ou em
condições de tráfego intenso, ou se
desejar desligar o modo ar exterior para
um arrefecimento rápido do interior do
habitáculo.
•Utilize a posição de ar exterior para
ventilação ou desembaciamento do
para-brisas.
•Se estacionar o veículo sob luz solar
direta em clima quente, abra os vidros
para deixar o ar quente sair, de seguida
ligue o ar condicionado.
•Ligue o ar condicionado, durante
10 minutos, pelo menos uma vez por
mês, para evitar a perda de lubrificação
dos componentes internos.•Solicite a inspeção do ar condicionado
antes das estações quentes. A falta
de refrigerante poderá tornar o ar
condicionado menos eficiente.
As especificações do refrigerante são
indicadas numa etiqueta colocada no
interior do compartimento do motor.
Consulte a etiqueta antes de
reabastecer o refrigerante. Se for
utilizado um tipo de refrigerante
incorreto, poderá resultar em graves
avarias do sistema de ar condicionado.
Para mais informações, consulte um
reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
Sugestões de Utilização
Etiqueta

5-3
Características Interiores
Sistema de Ar Condicionado
WRegulação das Saídas de Ventilação
Direcionar o fluxo de ar
Para regular a direção do fluxo de ar,
mova os manípulos de regulação.
Saídas de Ventilação Laterais
Saídas de Ventilação Centrais
Saídas de Ventilação
NOTA
•Quando utilizar o ar condicionado
em condições de elevada humidade
do ar, poderá escoar das saídas de
ventilação uma espécie de neblina.
Tal facto resulta do arrefecimento
súbito do ar húmido, não estando em
causa nenhuma avaria do sistema.
•As saídas de ventilação podem
ser totalmente abertas e fechadas
operando o manípulo.
Abrir Manípulo
Manípulo
rotativo
Fechar
ManípuloManípulo rotativo
Fechar Abrir
Alguns modelos.

5-4
Características Interiores
Sistema de Ar Condicionado
WSeleção do Modo do Fluxo de Ar
Saídas de Ventilação do Tablier
Saídas de Ventilação do
Tablier e do Piso
Saídas de Ventilação do PisoDesembaciador e Saídas de
Ventilação do Piso
Desembaciador

5-5
Características Interiores
Sistema de Ar Condicionado
WInterruptores de Controlo
Manípulo de controlo da temperatura
Este manípulo controla a temperatura.
Rode-o no sentido horário se desejar ar
quente, rode-o no sentido contrário se
desejar ar frio.
Manípulo de controlo do ventilador
O manípulo permite escolher várias
velocidades.
O ventilador possui sete velocidades
de funcionamento.
Manípulo de controlo do modo
Para selecionar o modo de fluxo de ar
rode o manípulo de controlo do modo
(página 5-4).Interruptor do A/C
Para ligar o ar condicionado pressione o
interruptor do A/C. A luz indicadora no
interruptor irá ligar quando o manípulo de
controlo do ventilador for colocado em
qualquer posição exceto OFF.
Para desligar o ar condicionado pressione
novamente o interruptor.
Tipo Manual
Manípulo de controlo
da temperatura Manípulo de controlo do ventilador
Manípulo de controlo do modo
Interruptor do A/CInterruptor de controlo do arInterruptor do desembaciador
do vidro traseiro
NOTA
•O manípulo de controlo do modo
pode ser colocado nas posições
intermédias ( ) entre cada modo.
Coloque o manípulo de controlo
numa posição intermédia se desejar
separar o fluxo de ar entre os dois
modos.
•Por exemplo, quando o manípulo
de controlo do modo estiver na
posição entre as posições e ,
o fluxo de ar da saída de ventilação do
piso do veículo é inferior ao da
posição .

5-6
Características Interiores
Sistema de Ar Condicionado
Interruptor de controlo do ar
Este interruptor controla a origem do
ar que entra no habitáculo.
Poderá selecionar as posições ar exterior
ou recirculação de ar. Pressione o
interruptor para selecionar as posições
ar exterior/recirculação de ar.
Posição recirculação de ar
(luz indicadora ligada)
A admissão de ar exterior é fechada.
Utilize esta posição quando passar em
túneis, quando conduzir em tráfego
intenso (zonas com elevada concentração
de gases de escape) ou quando desejar um
rápido arrefecimento.
Posição ar exterior (luz indicadora
desligada)
O ar exterior pode entrar no habitáculo.
Utilize este modo para ventilação
ou desembaciamento do para-brisas.
WAquecimento
1. Coloque o manípulo de controlo do
modo na posição .
2. Coloque o interruptor de controlo
do ar no modo ar exterior
(luz indicadora desligada).
3. Coloque o manípulo de controlo da
temperatura na posição quente.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
5. Se for desejado um aquecimento com
desumidificação do ar, ligue o ar
condicionado.
WArrefecimento (Com ar
condicionado)
1. Coloque o manípulo de controlo do
modo na posição .
2. Coloque o manípulo de controlo da
temperatura na posição frio.
3. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
4. Para ligar o ar condicionado pressione
o interruptor do A/C.
NOTA
O sistema de ar condicionado poderá
não funcionar quando a temperatura
exterior estiver próxima de 0 °C (32 °F).
Não utilize a posição em
ambiente frio ou chuvoso:
É perigoso utilizar a posição em
ambiente frio ou chuvoso, pois poderá
causar o embaciamento dos vidros.
A visibilidade será prejudicada
podendo causar um grave acidente.
AVISO
NOTA
•Se o para-brisas embaciar com
facilidade, regule o manípulo de
controlo do modo para a posição .
•Se desejar ar mais fresco ao nível do
rosto, regule o manípulo de controlo
do modo para a posição e regule o
manípulo de controlo da temperatura
para manter o máximo conforto.
•O ar para o piso é mais quente do que
o ar ao nível da face (exceto quando o
manípulo de controlo da temperatura
está regulado para a posição máximo
quente ou máximo frio).

5-7
Características Interiores
Sistema de Ar Condicionado
5. Após o arranque do arrefecimento, regule
os manípulos de controlo do ventilador e
da temperatura conforme necessário para
manter o máximo conforto.
WVentilação
1. Coloque o manípulo de controlo do
modo na posição .
2. Coloque o interruptor de controlo do ar
no modo ar exterior (luz indicadora
desligada).3. Coloque o manípulo de controlo da
temperatura na posição desejada.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
WDescongelamento e
Desembaciamento do
Para-Brisas
1. Coloque o manípulo de controlo do
modo na posição .
2. Coloque o manípulo de controlo da
temperatura na posição desejada.
3. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
4. Se for desejado um aquecimento com
desumidificação do ar, ligue o ar
condicionado. Se utilizar o ar condicionado enquanto
conduz em estradas com longas subidas
ou em tráfego intenso, verifique se a luz
avisadora da temperatura do líquido de
arrefecimento do motor liga permanen-
temente ou pisca (página 4-33).
O ar condicionado pode provocar o
sobreaquecimento do motor. Se a luz
avisadora ligar ou piscar, desligue o ar
condicionado (página 7-26).
NOTA
•Quando desejar um arrefecimento
máximo, coloque o manípulo de
controlo da temperatura para a
posição de máximo frio e o interruptor
de controlo do ar na posição
recirculação de ar, de seguida rode
totalmente o manípulo de controlo
do ventilador no sentido horário.
•Se desejar ar mais quente ao nível do
piso do veículo, regule o manípulo
de controlo do modo para a
posição e regule o manípulo de
controlo da temperatura para manter
o máximo conforto.
•O ar para o piso é mais quente do que
o ar ao nível da face (exceto quando o
manípulo de controlo da temperatura
está regulado para a posição máximo
quente ou máximo frio).
CUIDADO
Não desembacie o para-brisas
utilizando a posição com o
manípulo de controlo da temperatura
regulado para a posição frio:
É perigoso utilizar a posição com o
manípulo de controlo da temperatura
regulado para a posição frio, pois
poderá causar o embaciamento do
para-brisas. A visibilidade será
prejudicada podendo causar um grave
acidente. Coloque o manípulo de
controlo da temperatura na posição
quente ou intermédia quando utilizar
a posição .
AVISO

5-8
Características Interiores
Sistema de Ar Condicionado
WDesumidificar (Com ar
condicionado)
Opere o ar condicionado em clima fresco
ou frio para ajudar a desembaciar o
pára-brisas e os vidros laterais.
1. Coloque o manípulo de controlo do
modo na posição na posição desejada.
2. Coloque o interruptor de controlo do
ar no modo ar exterior (luz indicadora
desligada).
3. Coloque o manípulo de controlo da
temperatura na posição desejada.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
5. Para ligar o ar condicionado pressione
o interruptor do A/C.
NOTA
•Para um desembaciamento máximo,
ligue o ar condicionado, coloque o
manípulo de controlo da temperatura
na posição máximo quente e rode
totalmente o manípulo de controlo
do ventilador no sentido horário.
•Se desejar ar quente para o nível do
piso do veículo, regule o manípulo
de controlo do modo para a
posição .
•Na posição , a posição de
ar exterior é selecionada
automaticamente. O manípulo de
controlo do ar não poderá ser
comutado para a posição de
recirculação de ar.
NOTA
Uma das funções do ar condicionado
consiste em desumidificar o ar.
Para utilizar esta função, não é
necessário regular a temperatura para
frio. Portanto, coloque o manípulo de
controlo da temperatura na posição
desejada (quente ou frio) e ligue
o ar condicionado quando desejar
desumidificar o ar do habitáculo.

5-9
Características Interiores
Sistema de Ar Condicionado
A informação sobre o ar condicionado é indicada no ecrã.
WInterruptores de Controlo
Interruptor AUTO
Para controlar automaticamente as seguintes
funções de acordo com a temperatura
definida, pressione o interruptor AUTO:
•Temperatura do fluxo de ar
•Fluxo de ar
•Seleção do modo de fluxo de ar
•Seleção de Ar Exterior/Recirculação
de Ar
•Funcionamento do ar condicionado
•Seleção de A/C ou A/C ECO
Ar Condicionado Totalmente Automático
Indicador do fluxo de ar Indicador de temperatura definida (condutor)
Indicador do modo
de fluxo de ar
Ecrã do modo A/C
Indicador de temperatura definida (passageiro)
Interruptor de controlo do ar
(modo recirculação de ar)Interruptor de
controlo do ar
(modo ar exterior) Manípulo de controlo da
temperatura do lado do condutor
Interruptor AUTO
Interruptor de controlo do modo Interruptor de
controlo do ventiladorInterruptor
OFFInterruptor do desembaciador
do para-brisas
Interruptor do desembaciador
do vidro traseiro
Manípulo de controlo
da temperatura do
lado do passageiro
Interruptor DUAL
Interruptor do A/C
NOTA
Luz indicadora do interruptor AUTO
•Quando a luz indicadora está ligada,
significa que o sistema está a
funcionar automaticamente.
•Se algum dos seguintes
interruptores forem operados
enquanto o sistema estiver no modo
automático, o indicador do
interruptor AUTO desliga.
• Interruptor de controlo do modo
• Interruptor de controlo do
ventilador
• Interruptor do desembaciador
do para-brisas
Outras funções além das acima
mencionadas para os interruptores
continuam a operar no modo
automático.

5-10
Características Interiores
Sistema de Ar Condicionado
Interruptor OFF
Para desligar o sistema de ar condicionado
pressione o interruptor OFF.
Manípulo de controlo da temperatura
Este manípulo controla a temperatura.
Rode-o no sentido horário se desejar ar
quente, rode-o no sentido contrário se
desejar ar frio.
•Quando o interruptor DUAL
está desligado:
Rode o manípulo de controlo da
temperatura do lado do condutor
para regular a temperatura em
todo o habitáculo.
•
Quando o interruptor DUAL está ligado:
Rode o manípulo de controlo da
temperatura do lado do condutor
ou do passageiro para regular
independentemente a temperatura
em cada lado do habitáculo.
Interruptor de controlo do ventilador
O ventilador possui sete velocidades de
funcionamento. A velocidade selecionada
será indicada.
Interruptor de controlo do modo
O modo de fluxo de ar pode ser
selecionado (página 5-4).Interruptor do A/C
Ao pressionar o interruptor A/C com o
interruptor AUTO ligado, irá desligar o
ar condicionado (funções arrefecimento/
desumidificação).
O ar condicionado pode ser ligado e
desligado pressionando o interruptor
A/C quando o manípulo de controlo do
ventilador está ligado.
O modo comuta cada vez que o
interruptor do A/C é pressionado.
A/C→A/C ECO→Stop
NOTA
O sistema passa para o modo de
funcionamento individual (luz
indicadora do interruptor DUAL ligada)
ao rodar o manípulo de controlo da
temperatura do passageiro dianteiro,
mesmo quando o interruptor DUAL
está desligado, permitindo o controlo
individual da temperatura definida para
o condutor e passageiro dianteiro.
NOTA
•Com o modo de fluxo de ar colo-
cado na posição e o manípulo de
controlo da temperatura regulado
para média temperatura, o ar aque-
cido é direcionado para o piso do
veículo, enquanto nas saídas de ven-
tilação central, esquerda e direita
será escoado ar a uma temperatura
comparavelmente inferior.
•Para regular a ventilação de ar
para a posição , pressione o
interruptor de desembaciamento
do para-brisas.
•Na posição , a posição de
ar exterior é selecionada
automaticamente.
NOTA
•O sistema de ar condicionado
opera quando o interruptor A/C
é pressionado, mesmo quando o
ventilador estiver desligado.
•A função A/C ECO foi concebida
para economizar a utilização do
sistema de ar condicionado.
Será visualizado “A/C ECO”
para indicar que o sistema de ar
condicionado está a funcionar
com o controlo ideal.
•O sistema de ar condicionado
poderá não funcionar quando
a temperatura exterior estiver
próxima de 0 °C (32 °F).
