Ecrã de Monitorização da Traseira do Veículo

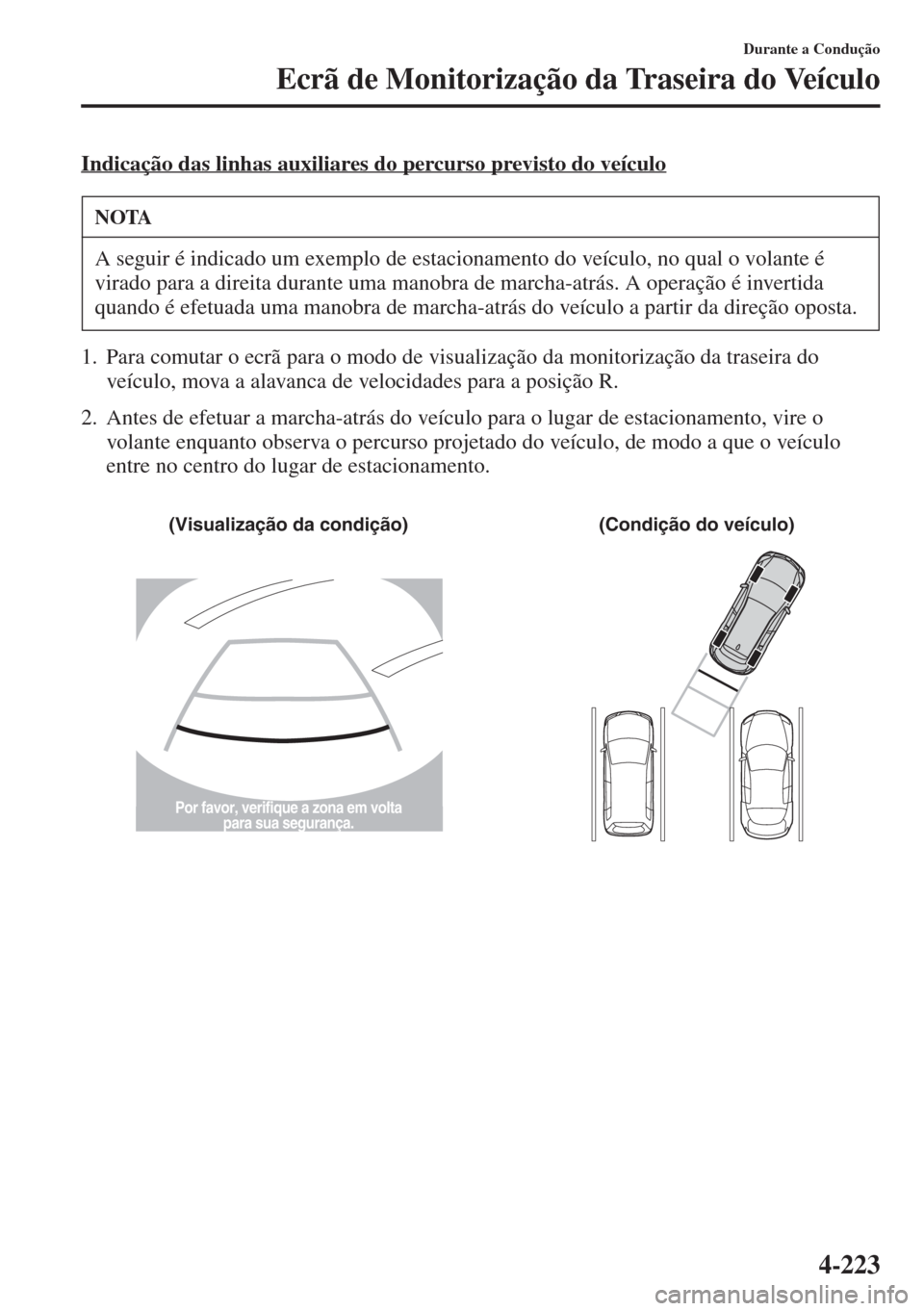

Indicação das linhas auxiliares do percurso previsto do veículo
1. Para comutar o ecrã para o modo de visualização da monitorização da traseira do
veículo, mova a alavanca de velocidades para a posição R.
2. Antes de efetuar a marcha-atrás do veículo para o lugar de estacionamento, vire o
volante enquanto observa o percurso projetado do veículo, de modo a que o veículo
entre no centro do lugar de estacionamento.
NOTA
A seguir é indicado um exemplo de estacionamento do veículo, no qual o volante é
virado para a direita durante uma manobra de marcha-atrás. A operação é invertida
quando é efetuada uma manobra de marcha-atrás do veículo a partir da direção oposta.
Por favor, verifique a zona em volta
para sua segurança.
(Visualização da condição) (Condição do veículo)

4-224
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo

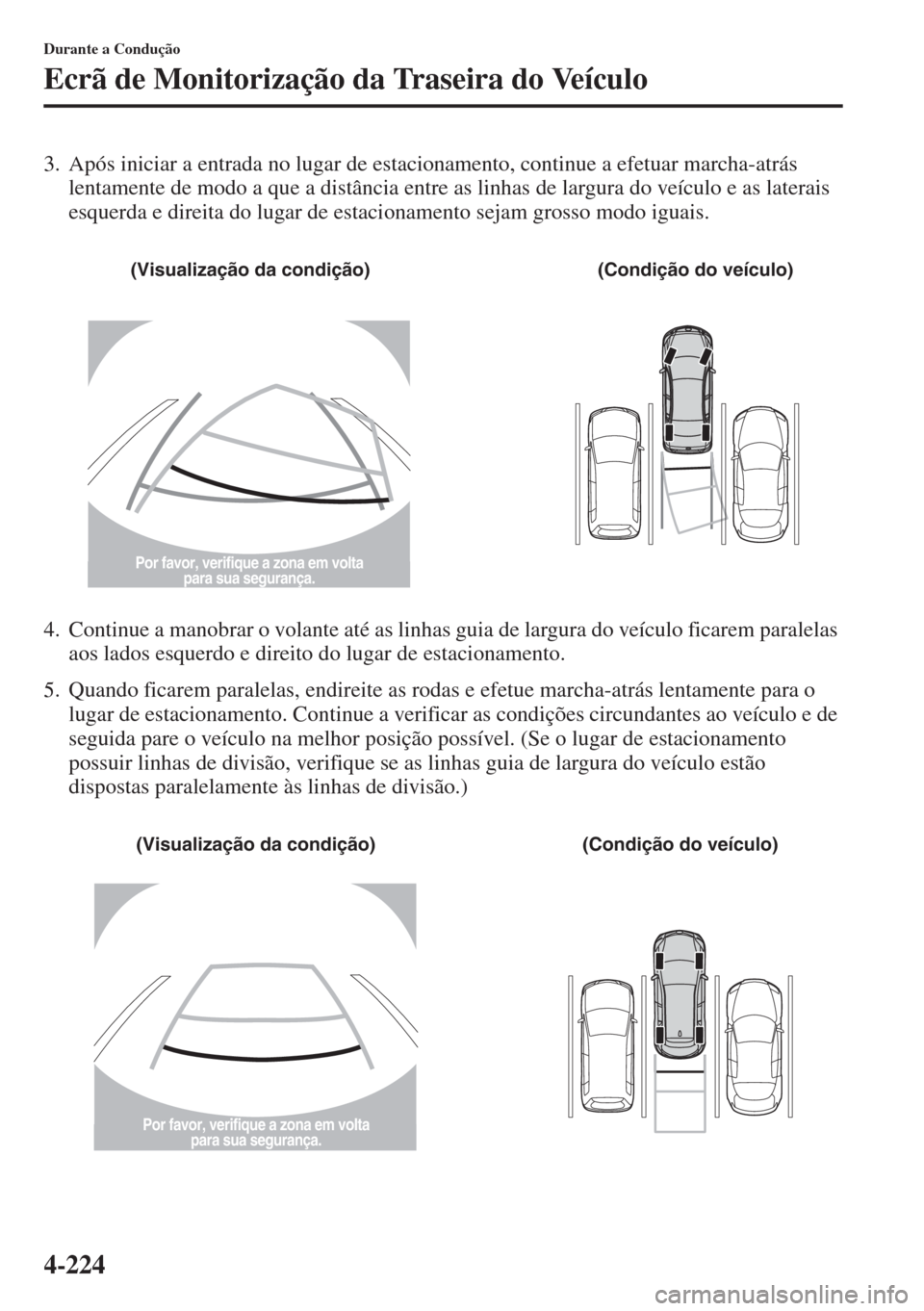

3. Após iniciar a entrada no lugar de estacionamento, continue a efetuar marcha-atrás
lentamente de modo a que a distância entre as linhas de largura do veículo e as laterais
esquerda e direita do lugar de estacionamento sejam grosso modo iguais.
4. Continue a manobrar o volante até as linhas guia de largura do veículo ficarem paralelas
aos lados esquerdo e direito do lugar de estacionamento.
5. Quando ficarem paralelas, endireite as rodas e efetue marcha-atrás lentamente para o
lugar de estacionamento. Continue a verificar as condições circundantes ao veículo e de
seguida pare o veículo na melhor posição possível. (Se o lugar de estacionamento
possuir linhas de divisão, verifique se as linhas guia de largura do veículo estão
dispostas paralelamente às linhas de divisão.)
Por favor, verifique a zona em volta
para sua segurança.
(Visualização da condição) (Condição do veículo)
Por favor, verifique a zona em volta
para sua segurança.
(Visualização da condição) (Condição do veículo)

4-225
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo

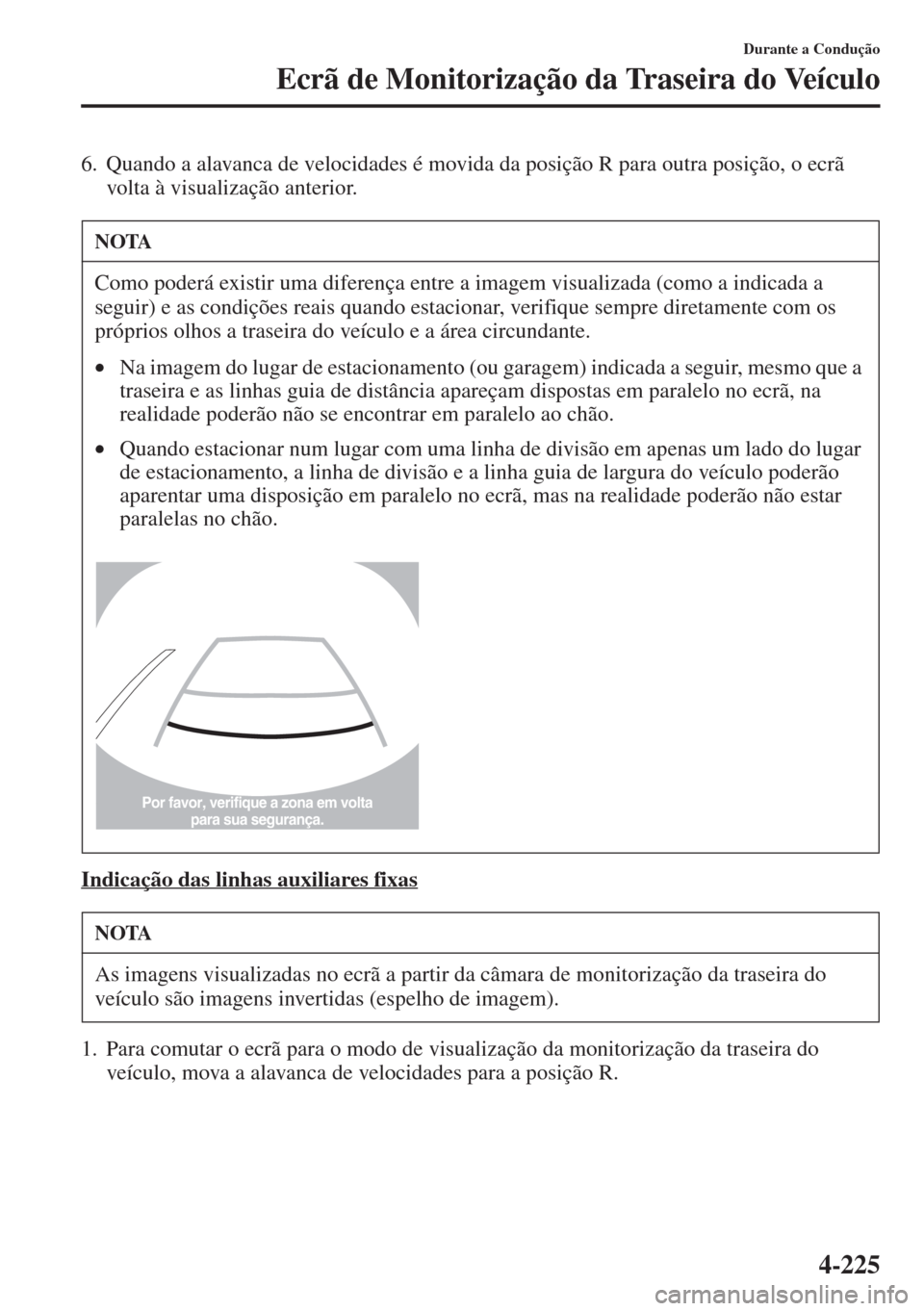

6. Quando a alavanca de velocidades é movida da posição R para outra posição, o ecrã
volta à visualização anterior.
Indicação das linhas auxiliares fixas
1. Para comutar o ecrã para o modo de visualização da monitorização da traseira do
veículo, mova a alavanca de velocidades para a posição R.
NOTA
Como poderá existir uma diferença entre a imagem visualizada (como a indicada a
seguir) e as condições reais quando estacionar, verifique sempre diretamente com os
próprios olhos a traseira do veículo e a área circundante.
•Na imagem do lugar de estacionamento (ou garagem) indicada a seguir, mesmo que a
traseira e as linhas guia de distância apareçam dispostas em paralelo no ecrã, na
realidade poderão não se encontrar em paralelo ao chão.
•Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar
de estacionamento, a linha de divisão e a linha guia de largura do veículo poderão
aparentar uma disposição em paralelo no ecrã, mas na realidade poderão não estar
paralelas no chão.
NOTA
As imagens visualizadas no ecrã a partir da câmara de monitorização da traseira do
veículo são imagens invertidas (espelho de imagem).
Por favor, verifique a zona em volta
para sua segurança.

4-226
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo

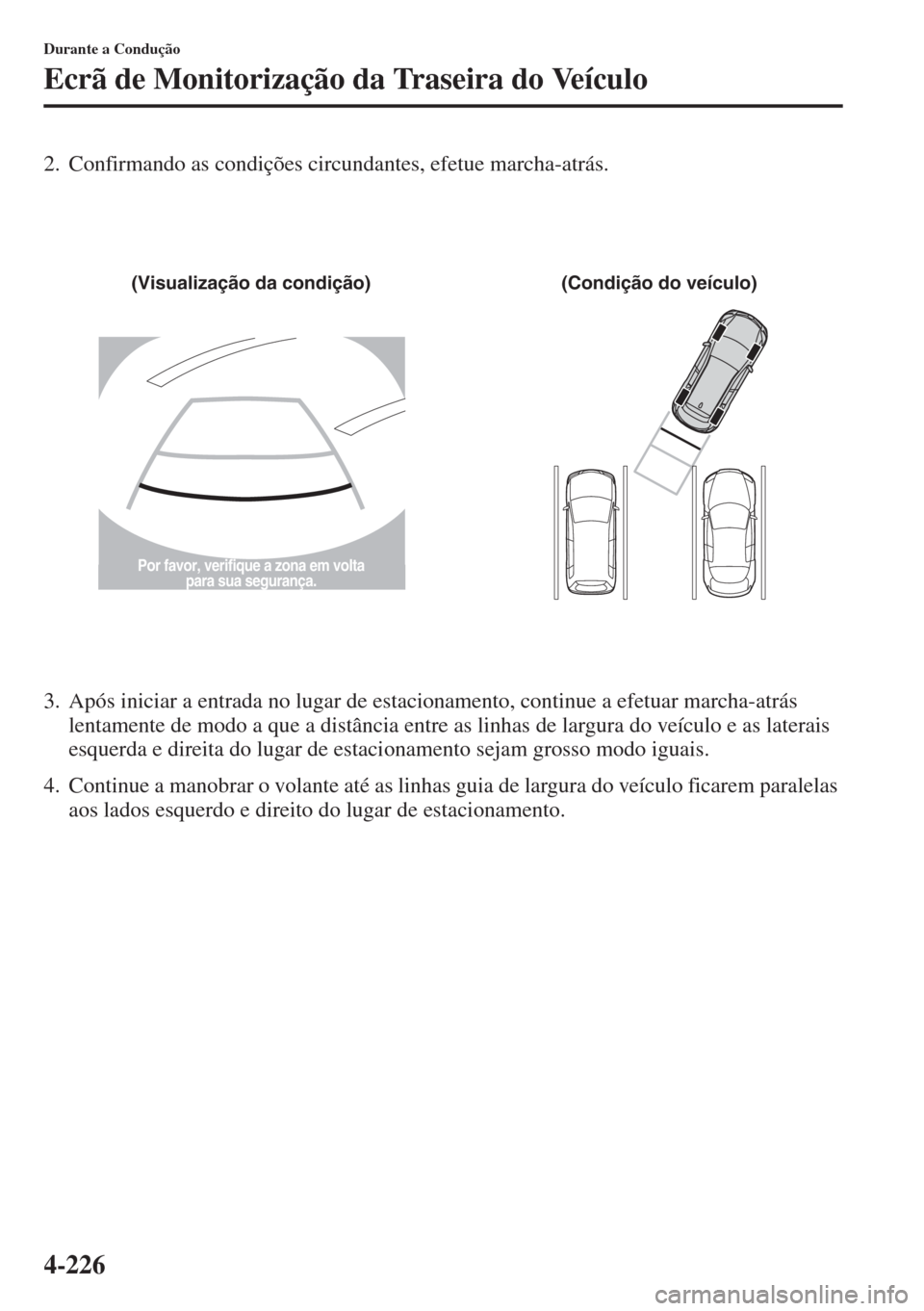

2. Confirmando as condições circundantes, efetue marcha-atrás.
3. Após iniciar a entrada no lugar de estacionamento, continue a efetuar marcha-atrás
lentamente de modo a que a distância entre as linhas de largura do veículo e as laterais
esquerda e direita do lugar de estacionamento sejam grosso modo iguais.
4. Continue a manobrar o volante até as linhas guia de largura do veículo ficarem paralelas
aos lados esquerdo e direito do lugar de estacionamento.
Por favor, verifique a zona em volta
para sua segurança.
(Visualização da condição) (Condição do veículo)

4-227
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo

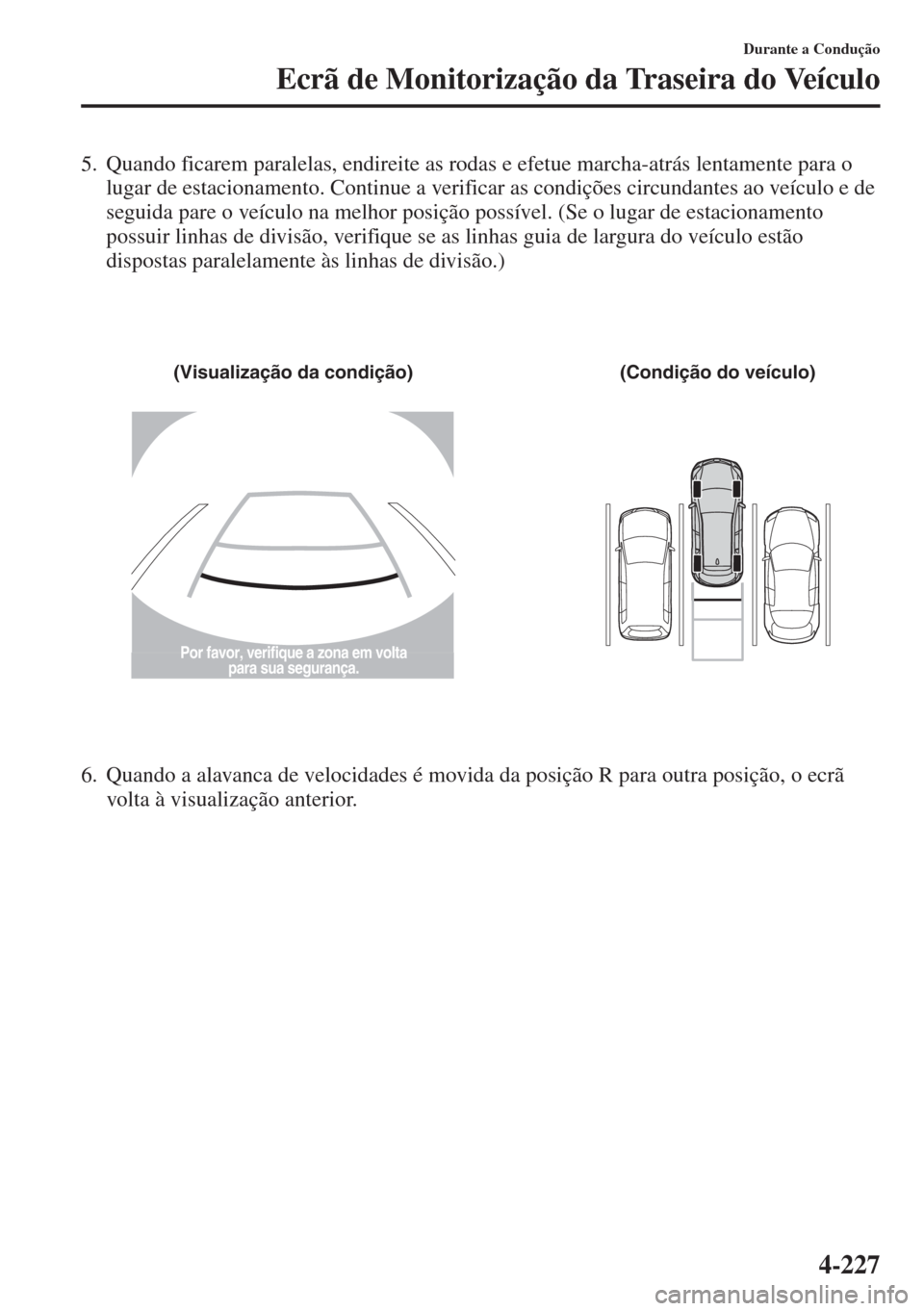

5. Quando ficarem paralelas, endireite as rodas e efetue marcha-atrás lentamente para o
lugar de estacionamento. Continue a verificar as condições circundantes ao veículo e de
seguida pare o veículo na melhor posição possível. (Se o lugar de estacionamento
possuir linhas de divisão, verifique se as linhas guia de largura do veículo estão
dispostas paralelamente às linhas de divisão.)
6. Quando a alavanca de velocidades é movida da posição R para outra posição, o ecrã
volta à visualização anterior.
Por favor, verifique a zona em volta
para sua segurança.
(Visualização da condição) (Condição do veículo)

4-228
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo

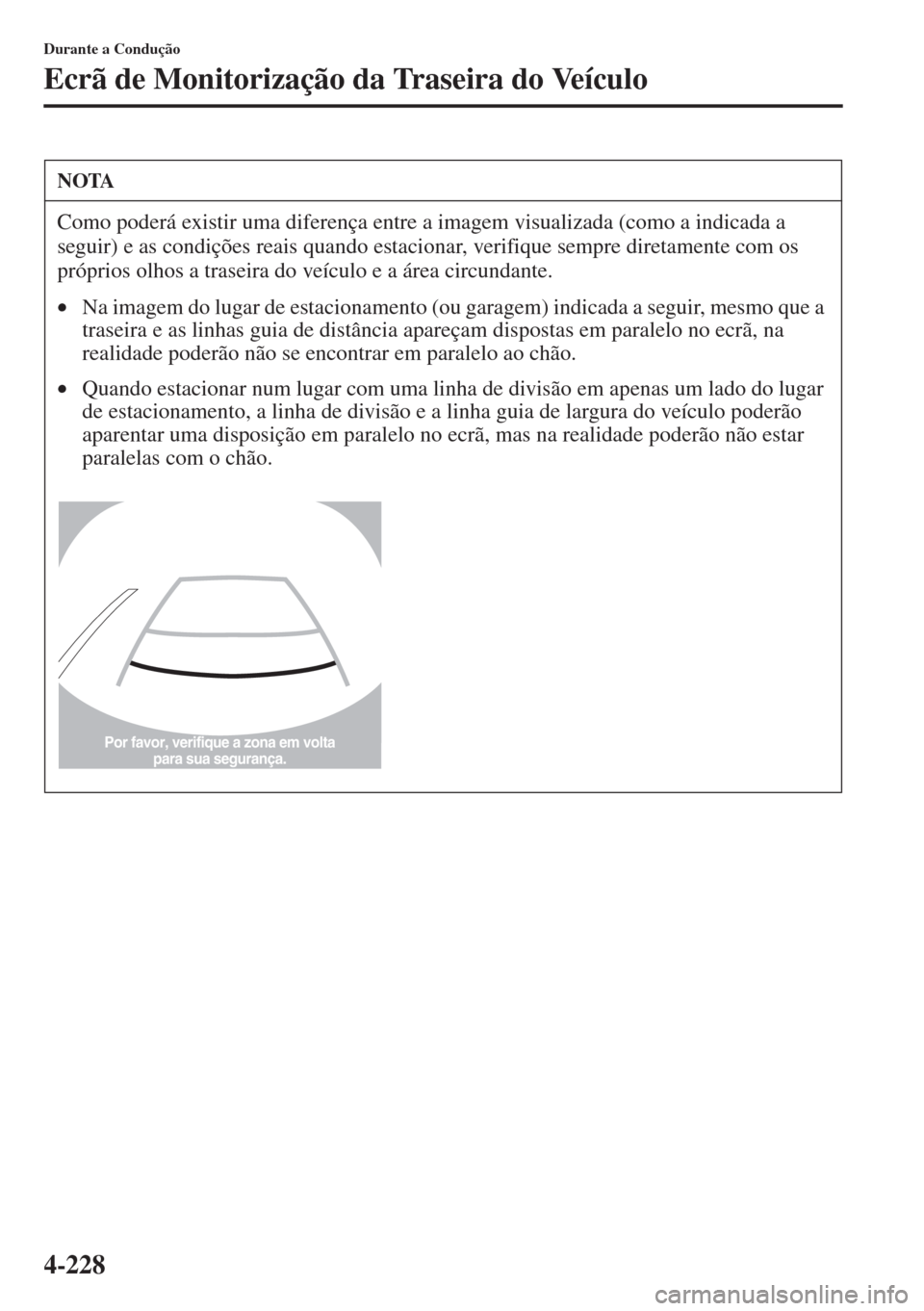

NOTA
Como poderá existir uma diferença entre a imagem visualizada (como a indicada a
seguir) e as condições reais quando estacionar, verifique sempre diretamente com os
próprios olhos a traseira do veículo e a área circundante.
•Na imagem do lugar de estacionamento (ou garagem) indicada a seguir, mesmo que a
traseira e as linhas guia de distância apareçam dispostas em paralelo no ecrã, na
realidade poderão não se encontrar em paralelo ao chão.
•Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar
de estacionamento, a linha de divisão e a linha guia de largura do veículo poderão
aparentar uma disposição em paralelo no ecrã, mas na realidade poderão não estar
paralelas com o chão.
Por favor, verifique a zona em volta
para sua segurança.

4-229
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
WVariação Entre as Condições Atuais da Estrada e a Imagem Visualizada
Ocorre alguma variação entre a estrada atual e a estrada visualizada. Tal variação numa
perspetiva de distância poderá originar um acidente. Anote as seguintes condições que
possam causar uma variação da distância.
Quando o veículo é inclinado devido ao peso dos passageiros e da carga
Quando a traseira do veículo se encontra rebaixada, o objeto visualizado no ecrã aparece a
uma distância superior à distância real.
Variação Objeto

4-230
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
Quando existe uma inclinação acentuada atrás do veículo
Quando existe uma inclinação acentuada (descida) atrás do veículo, o objeto visualizado no
ecrã aparenta uma distância superior (descida: mais perto) à distância a que se encontra na
realidade.
Aparenta
uma distância
superior à
distância realAparenta
uma distância
inferior à
distância real
Objeto na posição atual Objeto na posição atual
Objeto no ecrã
A: Distância entre o veículo e o objeto indicada no ecrã.
B: Distância real entre o veículo e o objeto.Objeto no ecrã

4-231
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
Objeto tridimensional na traseira do veículo
Como as linhas guia de distância são indicadas com base numa superfície plana, a distância
para o objeto tridimensional indicada no ecrã é diferente da distância atual.
Por favor, verifique a zona em volta
para sua segurança.
A
A
C B
CB
(Distância real) B>C=A
Distância detetada no ecrã A>B>C(Imagem no ecrã)
(Condição atual)

4-232
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
(Indicação das linhas auxiliares do percurso previsto do veículo)
Quando é efetuada marcha-atrás junto a um objeto tridimensional
Quando é efetuada marcha-atrás junto a um objeto suspenso, o veículo poderá embater no
objeto mesmo que a linha de percurso antecipado não toque no objeto no ecrã. A posição
do objeto indicado no ecrã é diferente da posição atual devido ao facto das linhas de
percurso antecipadas no ecrã serem indicadas com base numa superfície de estrada
horizontal. Quando é efetuada marcha-atrás junto a um objeto suspenso, verifique a traseira
do veículo e as condições circundantes diretamente com os próprios olhos.
WAjuste da Qualidade da Imagem
O ajuste da qualidade de imagem pode ser realizado quando a alavanca de velocidades se
encontra em marcha-atrás (R).
Existem quatro configurações que podem ser ajustadas, incluindo brilho, contraste, cor e
tonalidade. Quando ajustar, preste atenção suficiente à área circundante ao veículo.
1. Selecione o ícone no ecrã para visualizar os separadores.
2. Selecione o item do separador desejado.
Ajuste sempre a qualidade da imagem do ecrã de monitorização da traseira do veículo quando estiver parado:
Não ajuste sempre a qualidade da imagem do ecrã de monitorização da traseira do
veículo enquanto estiver a conduzir: É perigoso ajustar a qualidade da imagem do
ecrã de monitorização da traseira do veículo como o brilho, contraste, cor e
tonalidade, durante a condução do veículo, pois poderá desviar a sua atenção da
estrada e sofrer um acidente.
Por favor, verifique a zona em volta
para sua segurança.
(Imagem no ecrã) (Vista atual)
