MAZDA MODEL CX-5 2015 Manuale del proprietario (in Italian)

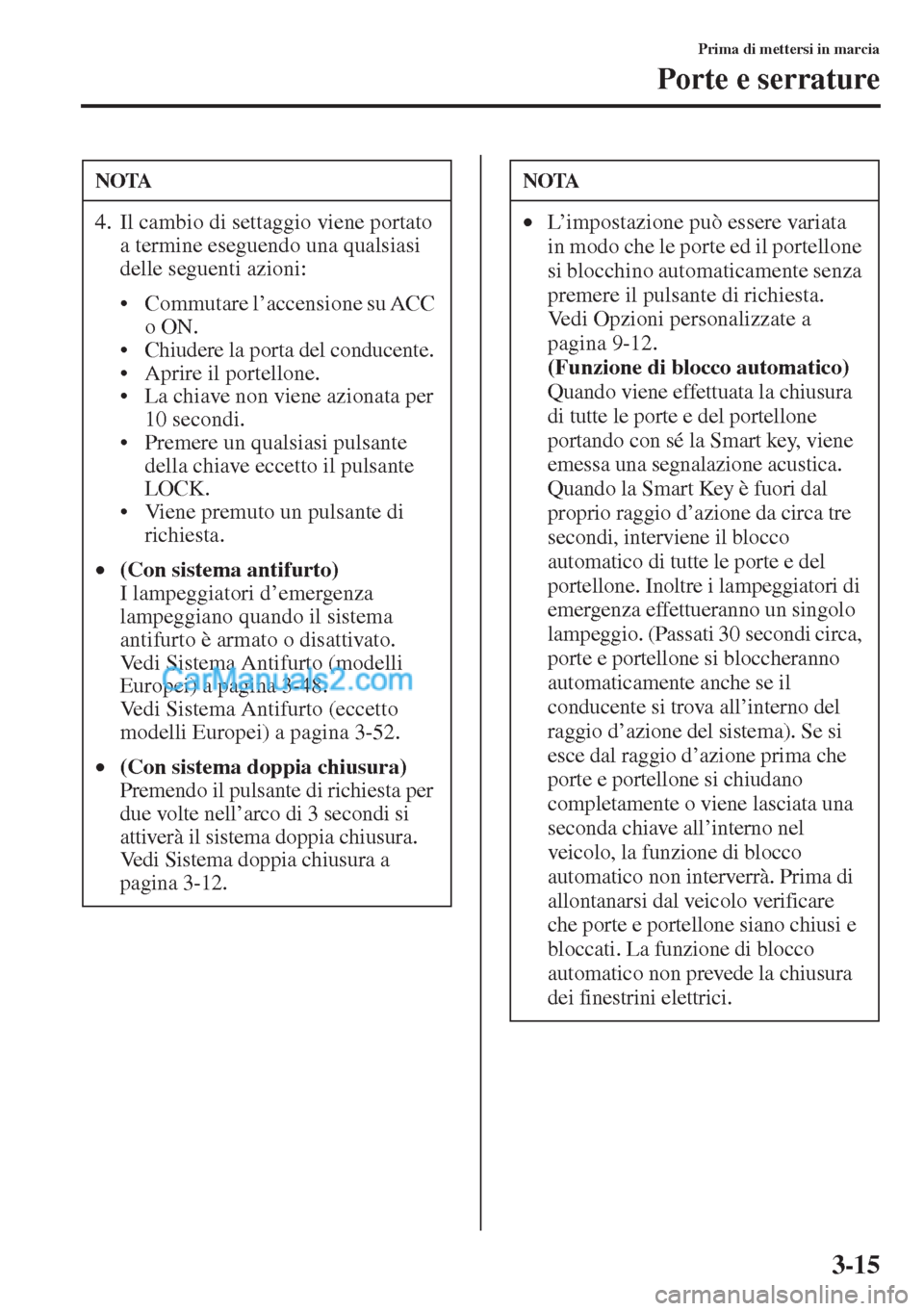

3-15
Prima di mettersi in marcia
Porte e serrature
NOTA
4. Il cambio di settaggio viene portato
a termine eseguendo una qualsiasi
delle seguenti azioni:
• Commutare l’accensione su ACC
o ON.
• Chiudere la porta del conducente.
• Aprire il portellone.
• La chiave non viene azionata per
10 secondi.
• Premere un qualsiasi pulsante
della chiave eccetto il pulsante
LOCK.
• Viene premuto un pulsante di
richiesta.
•(Con sistema antifurto)
I lampeggiatori d’emergenza
lampeggiano quando il sistema
antifurto è armato o disattivato.
Vedi Sistema Antifurto (modelli
Europei) a pagina 3-48.
Vedi Sistema Antifurto (eccetto
modelli Europei) a pagina 3-52.
•(Con sistema doppia chiusura)
Premendo il pulsante di richiesta per
due volte nell’arco di 3 secondi si
attiverà il sistema doppia chiusura.
Vedi Sistema doppia chiusura a
pagina 3-12.
NOTA
•L’impostazione può essere variata
in modo che le porte ed il portellone
si blocchino automaticamente senza
premere il pulsante di richiesta.
Vedi Opzioni personalizzate a
pagina9-12.
(Funzione di blocco automatico)
Quando viene effettuata la chiusura
di tutte le porte e del portellone
portando con sé la Smart key, viene
emessa una segnalazione acustica.
Quando la Smart Key è fuori dal
proprio raggio d’azione da circa tre
secondi, interviene il blocco
automatico di tutte le porte e del
portellone. Inoltre i lampeggiatori di
emergenza effettueranno un singolo
lampeggio. (Passati 30 secondi circa,
porte e portellone si bloccheranno
automaticamente anche se il
conducente si trova all’interno del
raggio d’azione del sistema). Se si
esce dal raggio d’azione prima che
porte e portellone si chiudano
completamente o viene lasciata una
seconda chiave all’interno nel
veicolo, la funzione di blocco
automatico non interverrà. Prima di
allontanarsi dal veicolo verificare
che porte e portellone siano chiusi e
bloccati. La funzione di blocco
automatico non prevede la chiusura
dei finestrini elettrici.

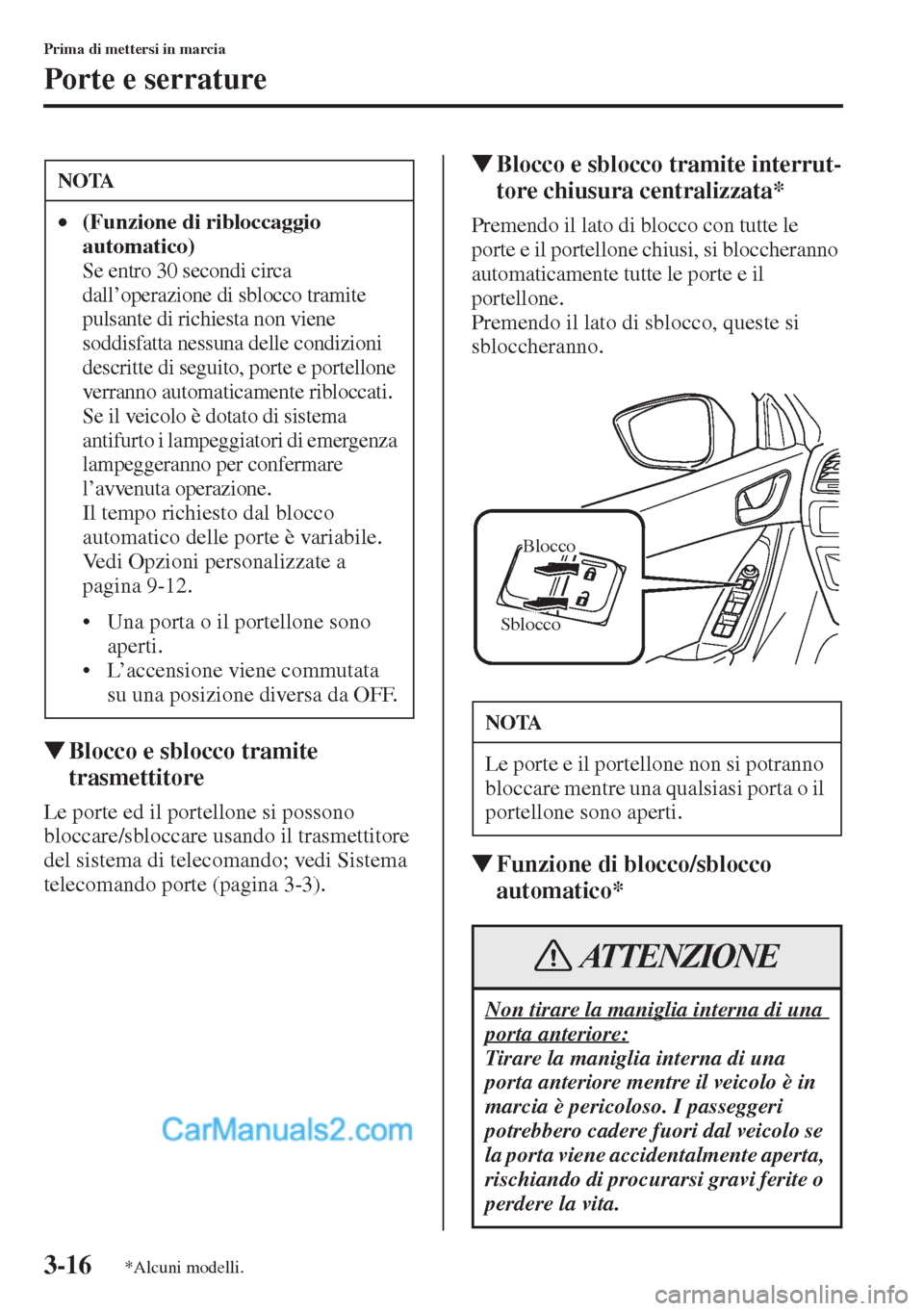

3-16
Prima di mettersi in marcia
Porte e serrature
WBlocco e sblocco tramite
trasmettitore
Le porte ed il portellone si possono
bloccare/sbloccare usando il trasmettitore
del sistema di telecomando; vedi Sistema
telecomando porte (pagina 3-3).
WBlocco e sblocco tramite interrut-
tore chiusura centralizzata*
Premendo il lato di blocco con tutte le
porte e il portellone chiusi, si bloccheranno
automaticamente tutte le porte e il
portellone.
Premendo il lato di sblocco, queste si
sbloccheranno.
WFunzione di blocco/sblocco
automatico*
NOTA
•(Funzione di ribloccaggio
automatico)
Se entro 30 secondi circa
dall’operazione di sblocco tramite
pulsante di richiesta non viene
soddisfatta nessuna delle condizioni
descritte di seguito, porte e portellone
verranno automaticamente ribloccati.
Se il veicolo è dotato di sistema
antifurto i lampeggiatori di emergenza
lampeggeranno per confermare
l’avvenuta operazione.
Il tempo richiesto dal blocco
automatico delle porte è variabile.
Vedi Opzioni personalizzate a
pagina9-12.
• Una porta o il portellone sono
aperti.
• L’accensione viene commutata
su una posizione diversa da OFF.
NOTA
Le porte e il portellone non si potranno
bloccare mentre una qualsiasi porta o il
portellone sono aperti.
Non tirare la maniglia interna di una
porta anteriore:
Tirare la maniglia interna di una
porta anteriore mentre il veicolo è in
marcia è pericoloso. I passeggeri
potrebbero cadere fuori dal veicolo se
la porta viene accidentalmente aperta,
rischiando di procurarsi gravi ferite o
perdere la vita.
Sblocco
Blocco
ATTENZIONE
*Alcuni modelli.

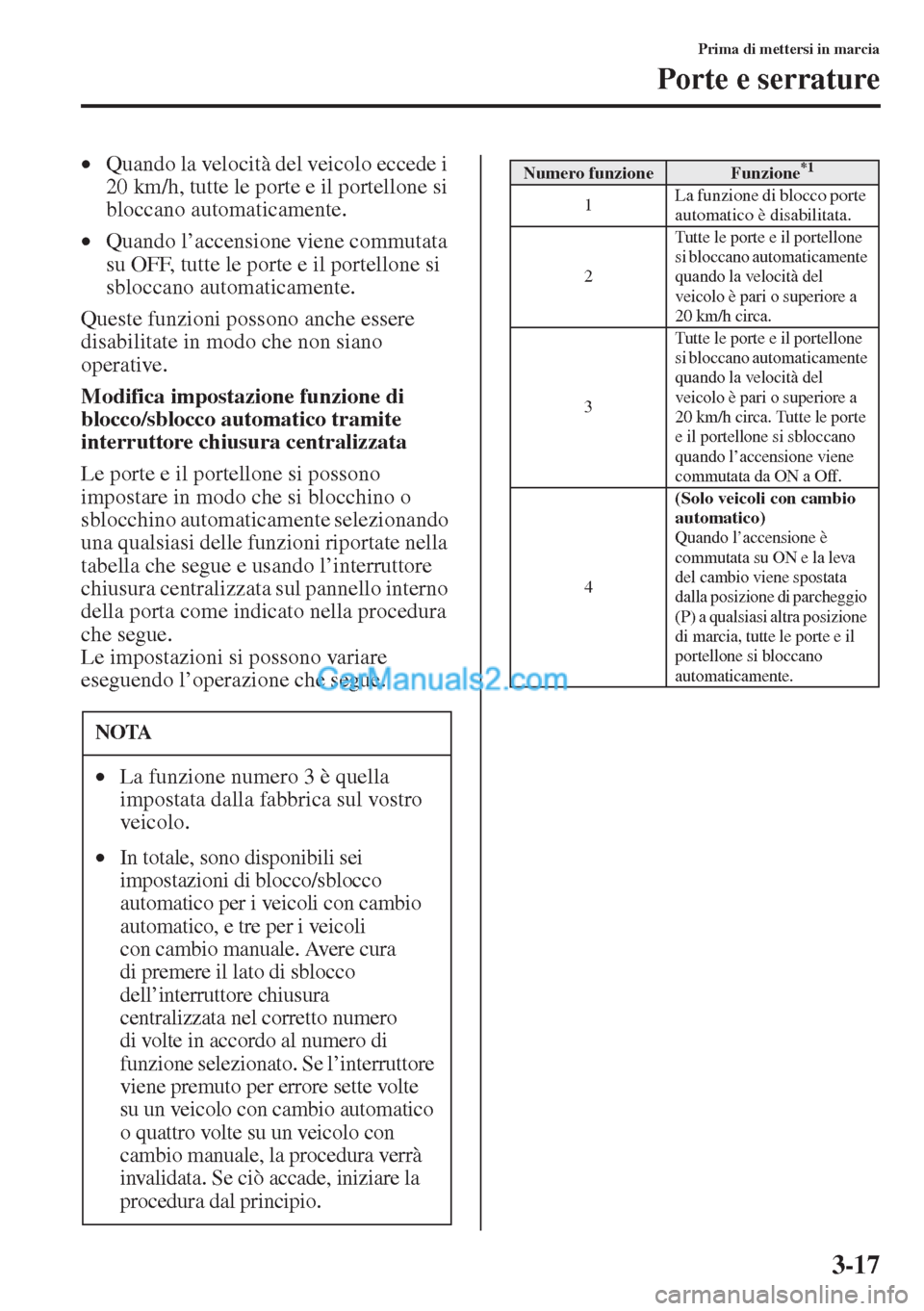

3-17
Prima di mettersi in marcia
Porte e serrature
•Quando la velocità del veicolo eccede i
20 km/h, tutte le porte e il portellone si
bloccano automaticamente.
•Quando l’accensione viene commutata
su OFF, tutte le porte e il portellone si
sbloccano automaticamente.
Queste funzioni possono anche essere
disabilitate in modo che non siano
operative.
Modifica impostazione funzione di
blocco/sblocco automatico tramite
interruttore chiusura centralizzata
Le porte e il portellone si possono
impostare in modo che si blocchino o
sblocchino automaticamente selezionando
una qualsiasi delle funzioni riportate nella
tabella che segue e usando l’interruttore
chiusura centralizzata sul pannello interno
della porta come indicato nella procedura
che segue.
Le impostazioni si possono variare
eseguendo l’operazione che segue.
NOTA
•La funzione numero 3 è quella
impostata dalla fabbrica sul vostro
veicolo.
•In totale, sono disponibili sei
impostazioni di blocco/sblocco
automatico per i veicoli con cambio
automatico, e tre per i veicoli
con cambio manuale. Avere cura
di premere il lato di sblocco
dell’interruttore chiusura
centralizzata nel corretto numero
di volte in accordo al numero di
funzione selezionato. Se l’interruttore
viene premuto per errore sette volte
su un veicolo con cambio automatico
o quattro volte su un veicolo con
cambio manuale, la procedura verrà
invalidata. Se ciò accade, iniziare la
procedura dal principio.
Numero funzioneFunzione*1
1La funzione di blocco porte
automatico è disabilitata.
2
Tutte le porte e il portellone
si bloccano automaticamente
quando la velocità del
veicolo è pari o superiore a
20 km/h circa.
3
Tutte le porte e il portellone
si bloccano automaticamente
quando la velocità del
veicolo è pari o superiore a
20 km/h circa. Tutte le porte
e il portellone si sbloccano
quando l’accensione viene
commutata da ON a Off.
4(Solo veicoli con cambio
automatico)
Quando l’accensione è
commutata su ON e la leva
del cambio viene spostata
dalla posizione di parcheggio
(P) a qualsiasi altra posizione
di marcia, tutte le porte e il
portellone si bloccano
automaticamente.

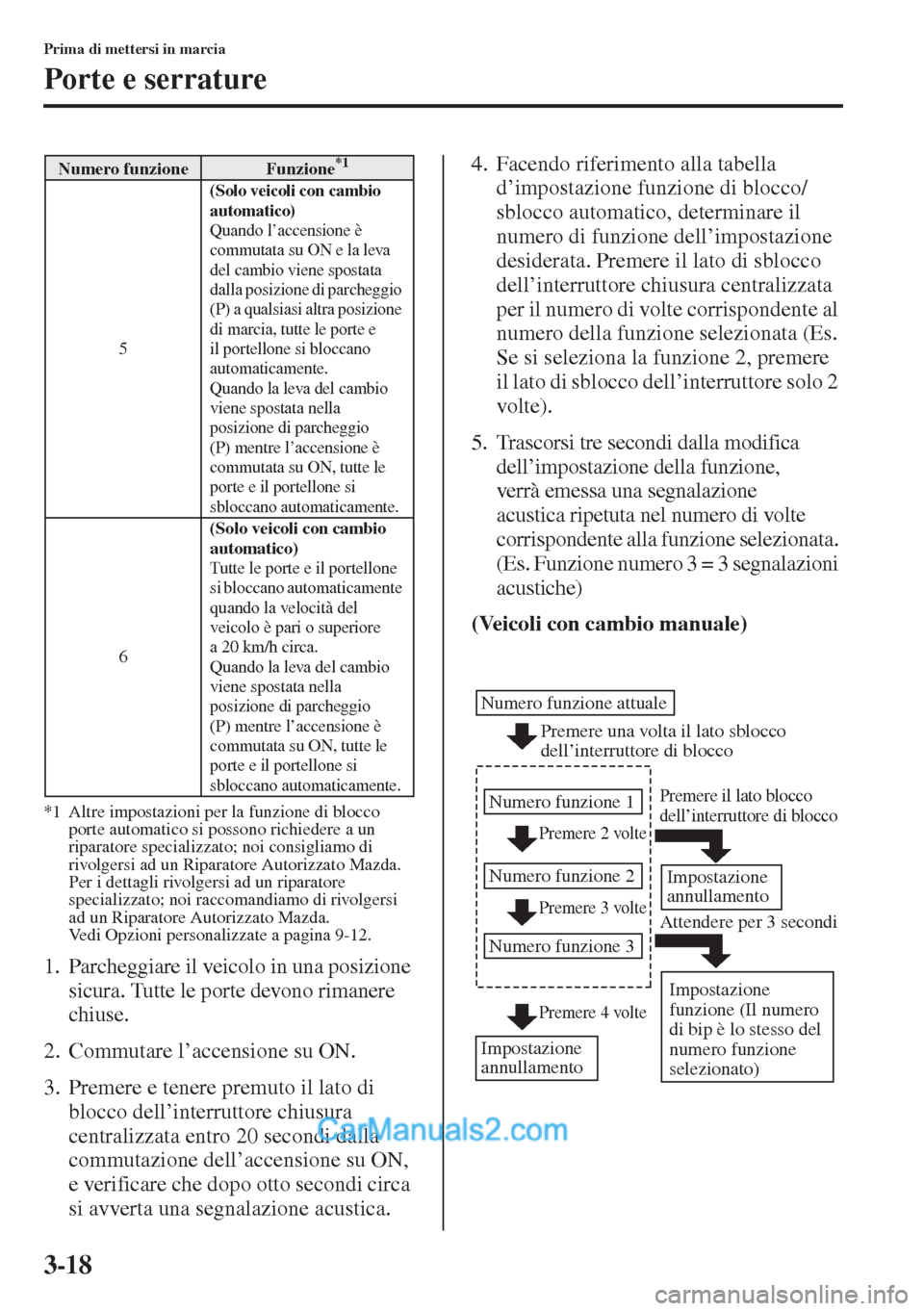

3-18
Prima di mettersi in marcia
Porte e serrature
*1 Altre impostazioni per la funzione di blocco
porte automatico si possono richiedere a un
riparatore specializzato; noi consigliamo di
rivolgersi ad un Riparatore Autorizzato Mazda.
Per i dettagli rivolgersi ad un riparatore
specializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
Vedi Opzioni personalizzate a pagina 9-12.
1. Parcheggiare il veicolo in una posizione
sicura. Tutte le porte devono rimanere
chiuse.
2. Commutare l’accensione su ON.
3. Premere e tenere premuto il lato di
blocco dell’interruttore chiusura
centralizzata entro 20 secondi dalla
commutazione dell’accensione su ON,
e verificare che dopo otto secondi circa
si avverta una segnalazione acustica.4. Facendo riferimento alla tabella
d’impostazione funzione di blocco/
sblocco automatico, determinare il
numero di funzione dell’impostazione
desiderata. Premere il lato di sblocco
dell’interruttore chiusura centralizzata
per il numero di volte corrispondente al
numero della funzione selezionata (Es.
Se si seleziona la funzione 2, premere
il lato di sblocco dell’interruttore solo 2
volte).
5. Trascorsi tre secondi dalla modifica
dell’impostazione della funzione,
verrà emessa una segnalazione
acustica ripetuta nel numero di volte
corrispondente alla funzione selezionata.
(Es. Funzione numero 3 = 3 segnalazioni
acustiche)
(Veicoli con cambio manuale)
5
(Solo veicoli con cambio
automatico)
Quando l’accensione è
commutata su ON e la leva
del cambio viene spostata
dalla posizione di parcheggio
(P) a qualsiasi altra posizione
di marcia, tutte le porte e
il portellone si bloccano
automaticamente.
Quando la leva del cambio
viene spostata nella
posizione di parcheggio
(P) mentre l’accensione è
commutata su ON, tutte le
porte e il portellone si
sbloccano automaticamente.
6(Solo veicoli con cambio
automatico)
Tutte le porte e il portellone
si bloccano automaticamente
quando la velocità del
veicolo è pari o superiore
a 20 km/h circa.
Quando la leva del cambio
viene spostata nella
posizione di parcheggio
(P) mentre l’accensione è
commutata su ON, tutte le
porte e il portellone si
sbloccano automaticamente.
Numero funzioneFunzione*1
Premere 2 volte
Premere 3 volte
Numero funzione attuale
Numero funzione 1
Numero funzione 2
Numero funzione 3
Premere 4 volte
Premere una volta il lato sblocco
dell’interruttore di blocco
Impostazione
annullamentoImpostazione
annullamento
Impostazione
funzione (Il numero
di bip è lo stesso del
numero funzione
selezionato)
Premere il lato blocco
dell’interruttore di blocco
Attendere per 3 secondi

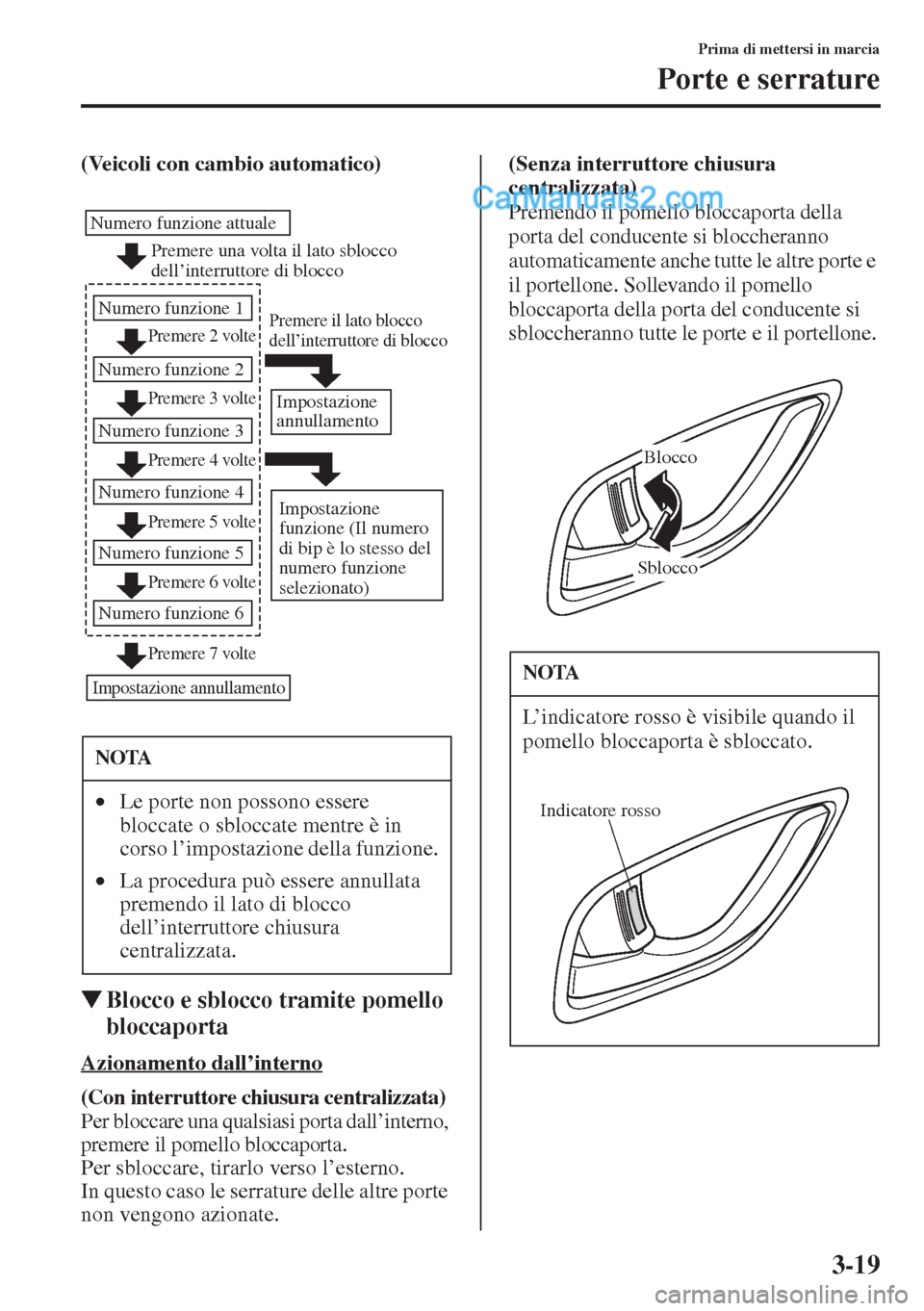

3-19
Prima di mettersi in marcia
Porte e serrature
(Veicoli con cambio automatico)
WBlocco e sblocco tramite pomello
bloccaporta
Azionamento dall
(Con interruttore chiusura centralizzata)
Per bloccare una qualsiasi porta dall’interno,
premere il pomello bloccaporta.
Per sbloccare, tirarlo verso l’esterno.
In questo caso le serrature delle altre porte
non vengono azionate.(Senza interruttore chiusura
centralizzata)
Premendo il pomello bloccaporta della
porta del conducente si bloccheranno
automaticamente anche tutte le altre porte e
il portellone. Sollevando il pomello
bloccaporta della porta del conducente si
sbloccheranno tutte le porte e il portellone.
NOTA
•Le porte non possono essere
bloccate o sbloccate mentre è in
corso l’impostazione della funzione.
•La procedura può essere annullata
premendo il lato di blocco
dell’interruttore chiusura
centralizzata.
Premere una volta il lato sblocco
dell’interruttore di blocco
Premere 2 volte
Premere 3 volte
Numero funzione attuale
Numero funzione 1
Numero funzione 2
Premere 4 volte
Numero funzione 3
Premere 5 volte
Numero funzione 4
Premere 7 volte
Numero funzione 5
Premere 6 volte
Numero funzione 6
Impostazione annullamento
Impostazione
annullamento
Impostazione
funzione (Il numero
di bip è lo stesso del
numero funzione
selezionato)
Premere il lato blocco
dell’interruttore di blocco
NOTA
L’indicatore rosso è visibile quando il
pomello bloccaporta è sbloccato.
Blocco
Sblocco
Indicatore rosso

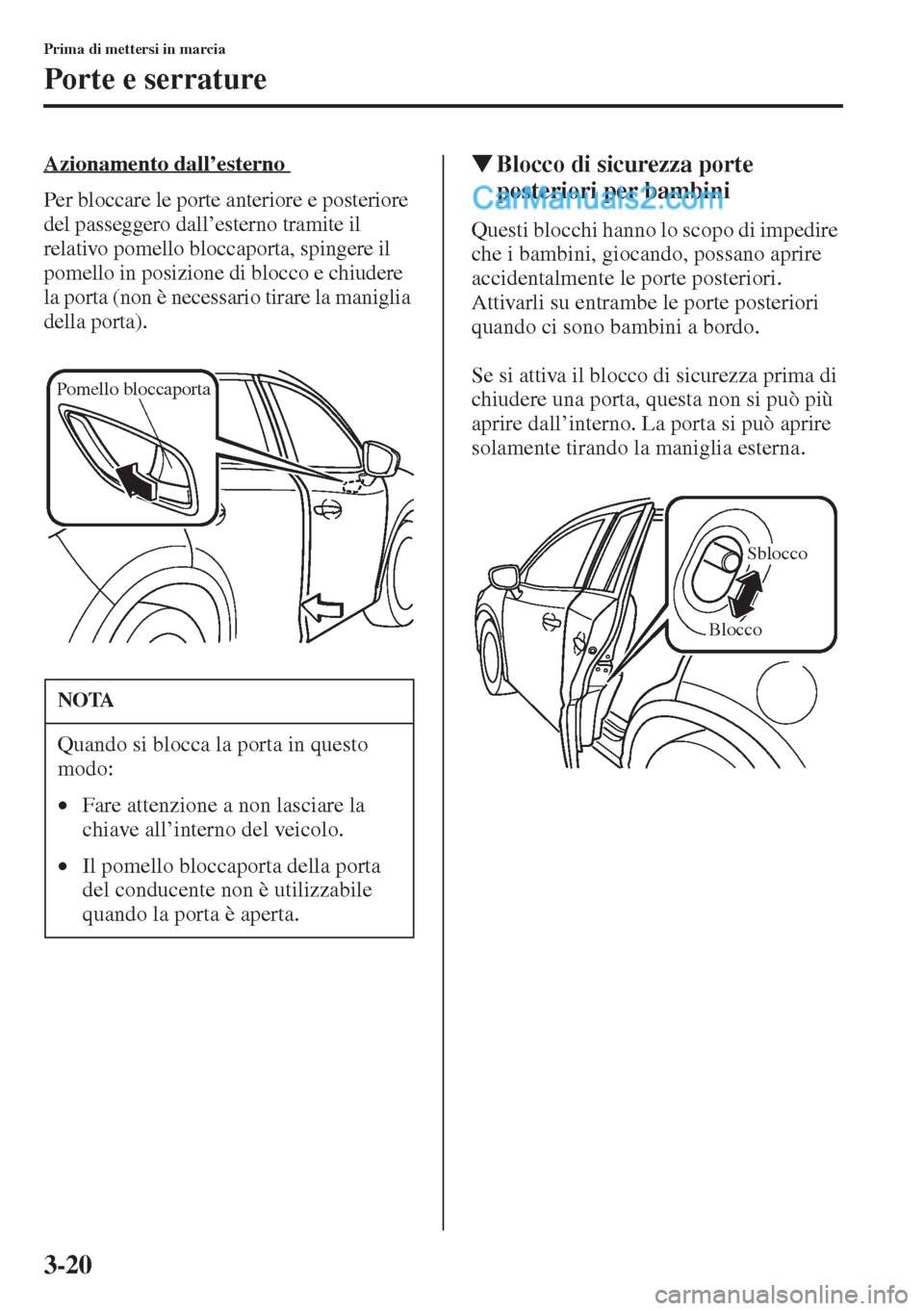

3-20
Prima di mettersi in marcia
Porte e serrature
Azionamento dall’esterno
Per bloccare le porte anteriore e posteriore
del passeggero dall’esterno tramite il
relativo pomello bloccaporta, spingere il
pomello in posizione di blocco e chiudere
la porta (non è necessario tirare la maniglia
della porta).
WBlocco di sicurezza porte
posteriori per bambini
Questi blocchi hanno lo scopo di impedire
che i bambini, giocando, possano aprire
accidentalmente le porte posteriori.
Attivarli su entrambe le porte posteriori
quando ci sono bambini a bordo.
Se si attiva il blocco di sicurezza prima di
chiudere una porta, questa non si può più
aprire dall’interno. La porta si può aprire
solamente tirando la maniglia esterna.
NOTA
Quando si blocca la porta in questo
modo:
•Fare attenzione a non lasciare la
chiave all’interno del veicolo.
•Il pomello bloccaporta della porta
del conducente non è utilizzabile
quando la porta è aperta.
Pomello bloccaporta
BloccoSblocco

3-21
Prima di mettersi in marcia
Porte e serrature

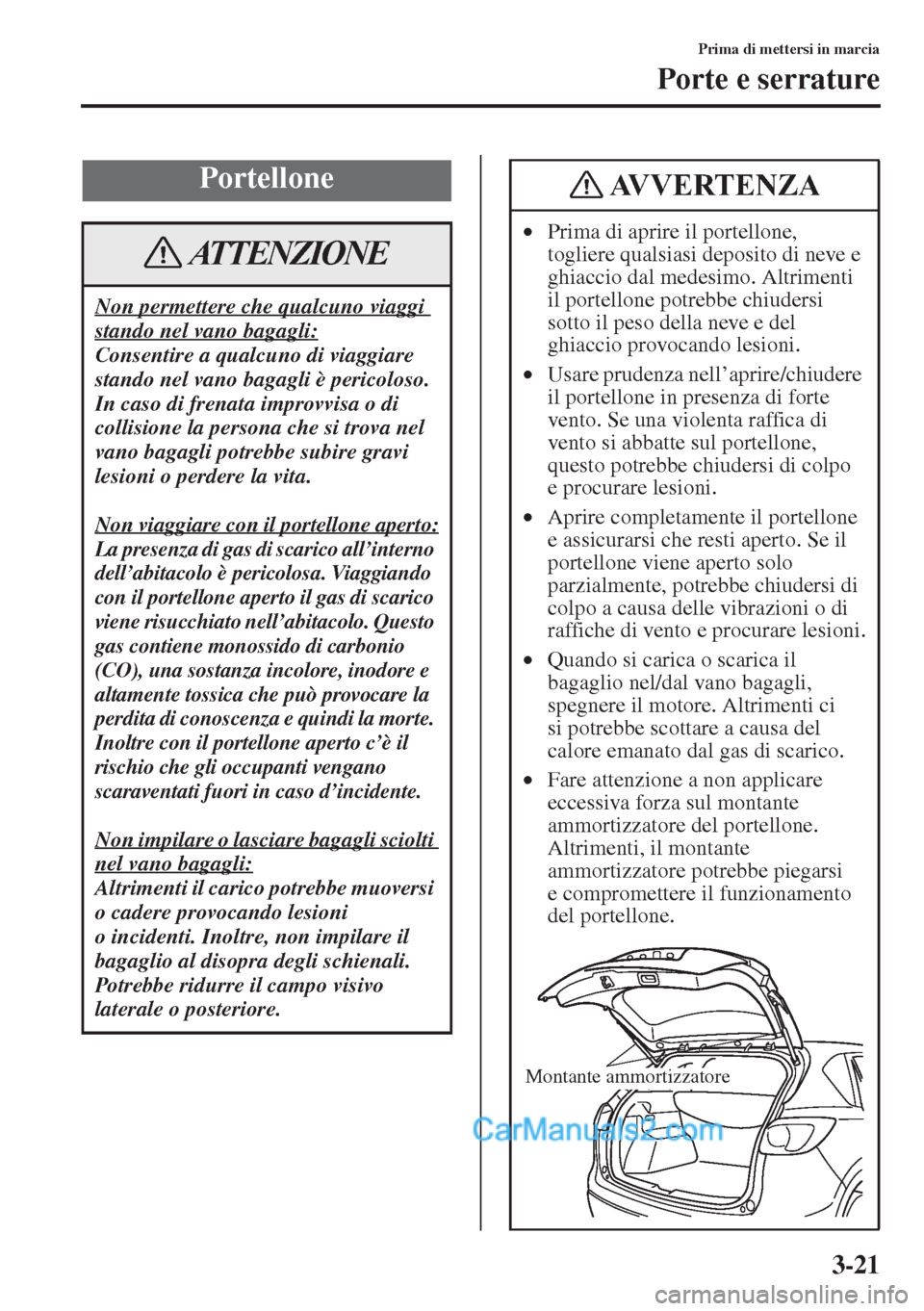

Portellone
Non permettere che qualcuno viaggi
stando nel vano bagagli:
Consentire a qualcuno di viaggiare
stando nel vano bagagli è pericoloso.
In caso di frenata improvvisa o di
collisione la persona che si trova nel
vano bagagli potrebbe subire gravi
lesioni o perdere la vita.
Non viaggiare con il portellone aperto:
La presenza di gas di scarico all’interno
dell’abitacolo è pericolosa. Viaggiando
con il portellone aperto il gas di scarico
viene risucchiato nell’abitacolo. Questo
gas contiene monossido di carbonio
(CO), una sostanza incolore, inodore e
altamente tossica che può provocare la
perdita di conoscenza e quindi la morte.
Inoltre con il portellone aperto c’è il
rischio che gli occupanti vengano
scaraventati fuori in caso d’incidente.
Non impilare o lasciare bagagli sciolti
nel vano bagagli:
Altrimenti il carico potrebbe muoversi
o cadere provocando lesioni
o incidenti. Inoltre, non impilare il
bagaglio al disopra degli schienali.
Potrebbe ridurre il campo visivo
laterale o posteriore.
ATTENZIONE
•Prima di aprire il portellone,
togliere qualsiasi deposito di neve e
ghiaccio dal medesimo. Altrimenti
il portellone potrebbe chiudersi
sotto il peso della neve e del
ghiaccio provocando lesioni.
•Usare prudenza nell’aprire/chiudere
il portellone in presenza di forte
vento. Se una violenta raffica di
vento si abbatte sul portellone,
questo potrebbe chiudersi di colpo
e procurare lesioni.
•Aprire completamente il portellone
e assicurarsi che resti aperto. Se il
portellone viene aperto solo
parzialmente, potrebbe chiudersi di
colpo a causa delle vibrazioni o di
raffiche di vento e procurare lesioni.
•Quando si carica o scarica il
bagaglio nel/dal vano bagagli,
spegnere il motore. Altrimenti ci
si potrebbe scottare a causa del
calore emanato dal gas di scarico.
•Fare attenzione a non applicare
eccessiva forza sul montante
ammortizzatore del portellone.
Altrimenti, il montante
ammortizzatore potrebbe piegarsi
e compromettere il funzionamento
del portellone.
AVVERTENZA
Montante ammortizzatore

3-22
Prima di mettersi in marcia
Porte e serrature

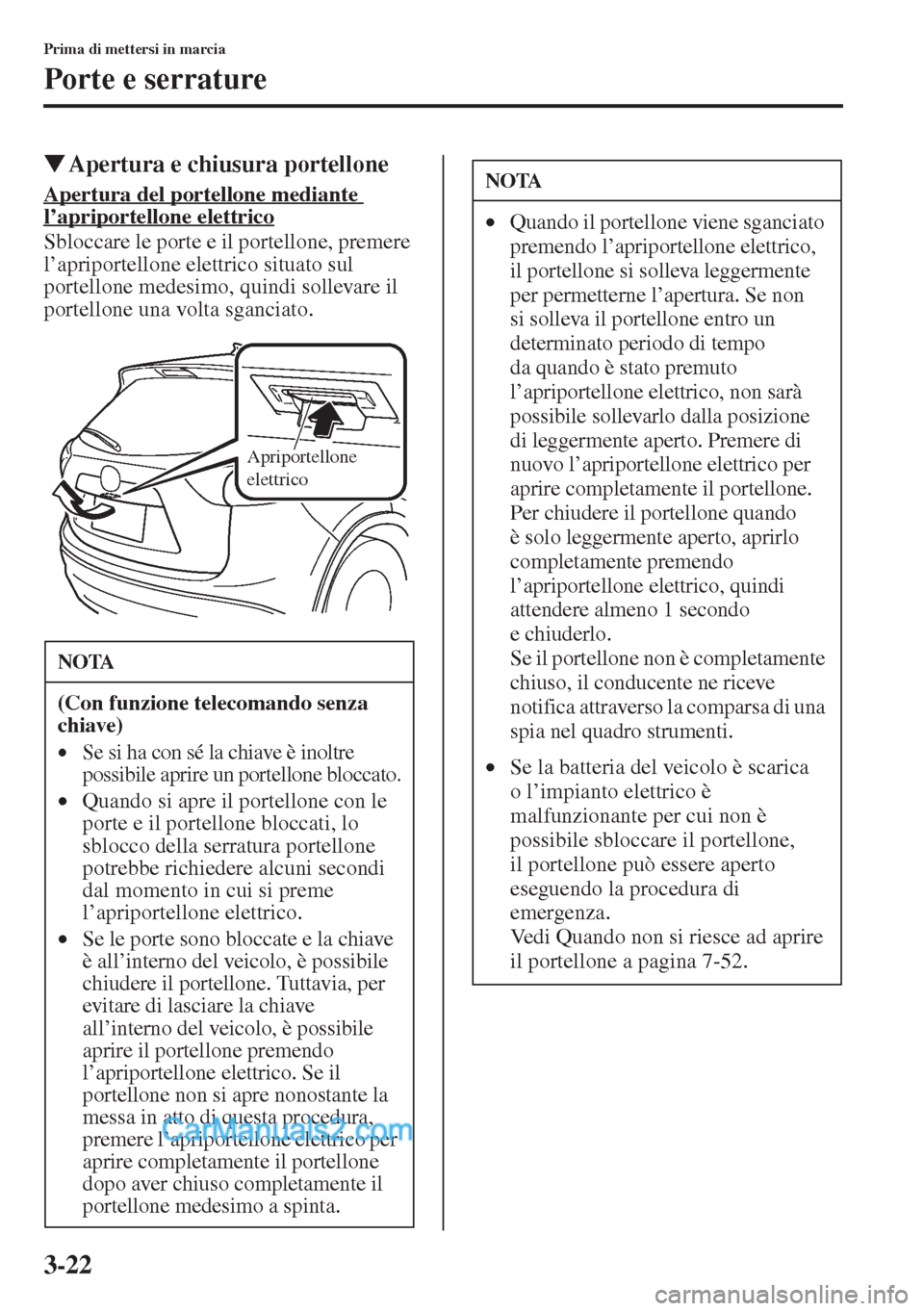

WApertura e chiusura portellone
Apertura del portellone mediante
l
Sbloccare le porte e il portellone, premere
l’apriportellone elettrico situato sul
portellone medesimo, quindi sollevare il
portellone una volta sganciato.
NOTA
(Con funzione telecomando senza
chiave)
•Se si ha con sé la chiave è inoltre
possibile aprire un portellone bloccato.
•Quando si apre il portellone con le
porte e il portellone bloccati, lo
sblocco della serratura portellone
potrebbe richiedere alcuni secondi
dal momento in cui si preme
l’apriportellone elettrico.
•Se le porte sono bloccate e la chiave
è all’interno del veicolo, è possibile
chiudere il portellone. Tuttavia, per
evitare di lasciare la chiave
all’interno del veicolo, è possibile
aprire il portellone premendo
l’apriportellone elettrico. Se il
portellone non si apre nonostante la
messa in atto di questa procedura,
premere l’apriportellone elettrico per
aprire completamente il portellone
dopo aver chiuso completamente il
portellone medesimo a spinta.
Apriportellone
elettrico
NOTA
•Quando il portellone viene sganciato
premendo l’apriportellone elettrico,
il portellone si solleva leggermente
per permetterne l’apertura. Se non
si solleva il portellone entro un
determinato periodo di tempo
da quando è stato premuto
l’apriportellone elettrico, non sarà
possibile sollevarlo dalla posizione
di leggermente aperto. Premere di
nuovo l’apriportellone elettrico per
aprire completamente il portellone.
Per chiudere il portellone quando
è solo leggermente aperto, aprirlo
completamente premendo
l’apriportellone elettrico, quindi
attendere almeno 1 secondo
e chiuderlo.
Se il portellone non è completamente
chiuso, il conducente ne riceve
notifica attraverso la comparsa di una
spia nel quadro strumenti.
•Se la batteria del veicolo è scarica
o l’impianto elettrico è
malfunzionante per cui non è
possibile sbloccare il portellone,
il portellone può essere aperto
eseguendo la procedura di
emergenza.
Vedi Quando non si riesce ad aprire
il portellone a pagina 7-52.

3-23
Prima di mettersi in marcia
Porte e serrature

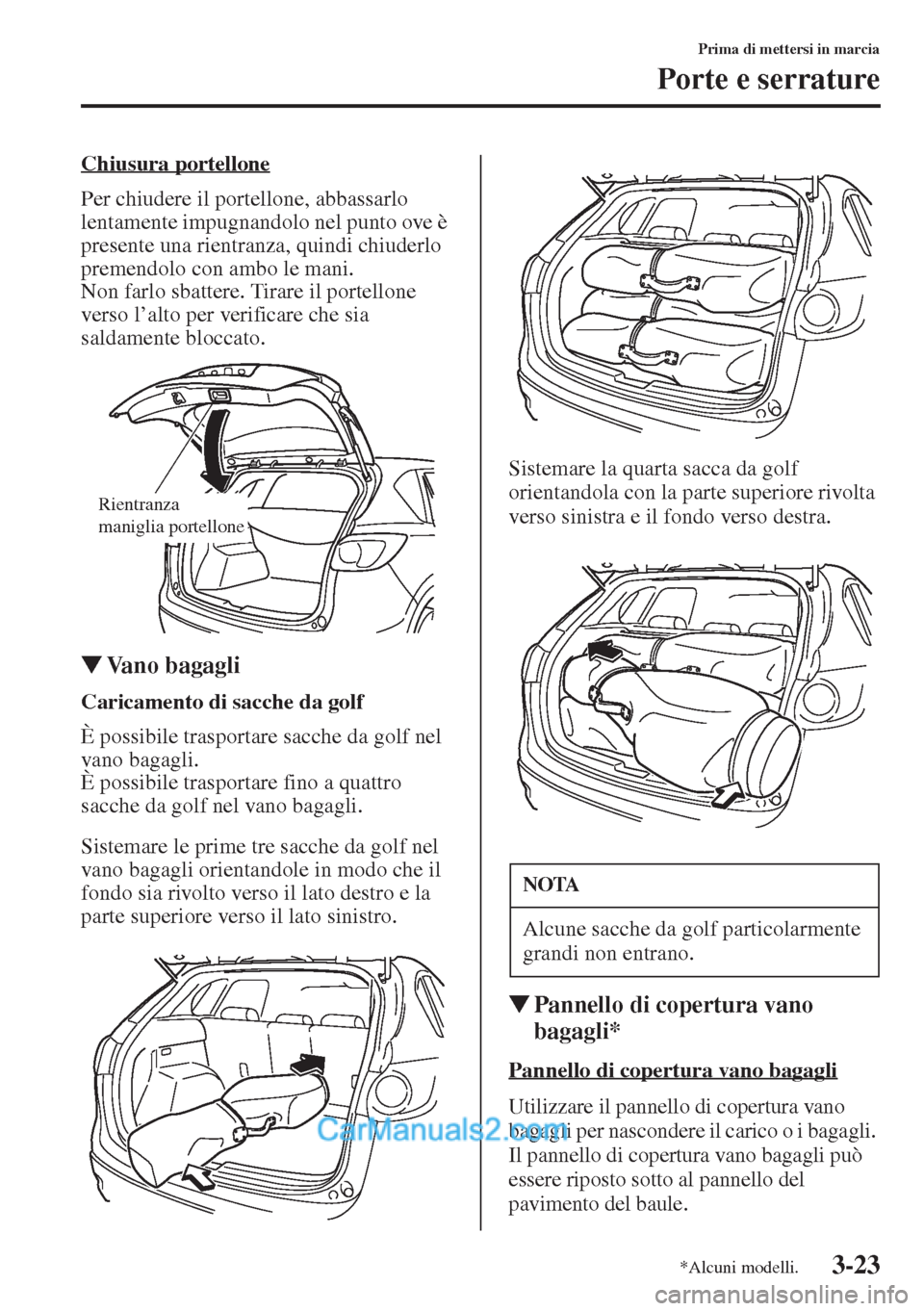

Chiusura portellone
Per chiudere il portellone, abbassarlo
lentamente impugnandolo nel punto ove è
presente una rientranza, quindi chiuderlo
premendolo con ambo le mani.
Non farlo sbattere. Tirare il portellone
verso l’alto per verificare che sia
saldamente bloccato.
WVano bagagli
Caricamento di sacche da golf
È possibile trasportare sacche da golf nel
vano bagagli.
È possibile trasportare fino a quattro
sacche da golf nel vano bagagli.
Sistemare le prime tre sacche da golf nel
vano bagagli orientandole in modo che il
fondo sia rivolto verso il lato destro e la
parte superiore verso il lato sinistro.Sistemare la quarta sacca da golf
orientandola con la parte superiore rivolta
verso sinistra e il fondo verso destra.
WPannello di copertura vano
bagagli*
Pannello di copertura vano bagagli
Utilizzare il pannello di copertura vano
bagagli per nascondere il carico o i bagagli.
Il pannello di copertura vano bagagli può
essere riposto sotto al pannello del
pavimento del baule.
Rientranza
maniglia portellone
NOTA
Alcune sacche da golf particolarmente
grandi non entrano.
*Alcuni modelli.

3-24
Prima di mettersi in marcia
Porte e serrature

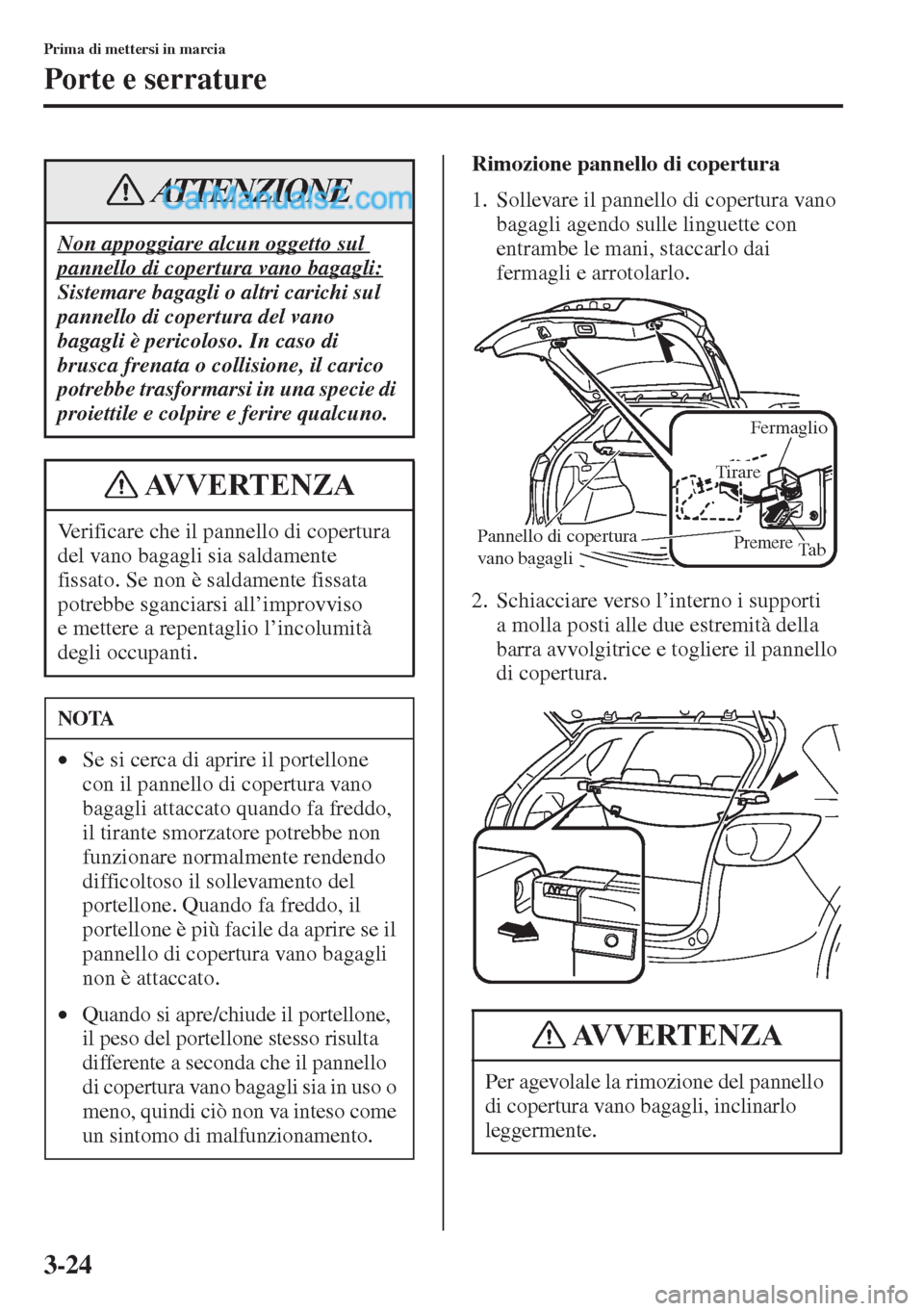

Rimozione pannello di copertura
1. Sollevare il pannello di copertura vano
bagagli agendo sulle linguette con
entrambe le mani, staccarlo dai
fermagli e arrotolarlo.
2. Schiacciare verso l’interno i supporti
a molla posti alle due estremità della
barra avvolgitrice e togliere il pannello
di copertura.
Non appoggiare alcun oggetto sul
pannello di copertura vano bagagli:
Sistemare bagagli o altri carichi sul
pannello di copertura del vano
bagagli è pericoloso. In caso di
brusca frenata o collisione, il carico
potrebbe trasformarsi in una specie di
proiettile e colpire e ferire qualcuno.
Verificare che il pannello di copertura
del vano bagagli sia saldamente
fissato. Se non è saldamente fissata
potrebbe sganciarsi all’improvviso
e mettere a repentaglio l’incolumità
degli occupanti.
NOTA
•Se si cerca di aprire il portellone
con il pannello di copertura vano
bagagli attaccato quando fa freddo,
il tirante smorzatore potrebbe non
funzionare normalmente rendendo
difficoltoso il sollevamento del
portellone. Quando fa freddo, il
portellone è più facile da aprire se il
pannello di copertura vano bagagli
non è attaccato.
•Quando si apre/chiude il portellone,
il peso del portellone stesso risulta
differente a seconda che il pannello
di copertura vano bagagli sia in uso o
meno, quindi ciò non va inteso come
un sintomo di malfunzionamento.
ATTENZIONE
AVVERTENZA
Per agevolale la rimozione del pannello
di copertura vano bagagli, inclinarlo
leggermente.
Fermaglio
Pannello di copertura
vano bagagli
Tirare
PremereTa b
AVVERTENZA
